第六章 电能计量装置的接线方式
电能表接线ppt课件
七、电能表接线图
10
负 载 零线
图3 单相电能表经电流互感器接入共用电压线和电流线的接
线图
11
12
负 载 零线 图4单相电能表经电流互感器接入，分用电压线和电流线的接线图
图4接线方式功率表达式
13
零线或火线 图5 单相电能表经电压电流互感器接入共用电压和电流线路的接线图 图5接线方式功率表达式
w K1 K2
L1 L2
负 荷 侧
46
当 cos 0.8 ，时 36o50, tg 0.75
则更正系数为：
kp
2 3 1.396 3 0.75
则更正率为：
p k P 1
所以，应追补电量为：
A 39.6 Wh
P
47
例题：
有一只三相三线有功电能表，在A相电压回路断 线的情况下运行了四个月，电量累计为5万kW·h(千 瓦时），功率因数要约为0.8，求追补电量。
• g）互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回 路。连接导线截面积应按电流互感器的额定二次负荷计算确定，至少 应不小于4mm2。对电压二次回路。连接导线截面积应按允许的电压 降计算确定，至少应不小于2.5mm2。
• h）互感器实际二次负荷应在25%-100%额定二次负荷范围内；电流 互感器额定二次负荷的功率因数应为0.8-1.0；电压互感器额定二次功 率因数应与实际二次负荷的功率因数接近。
• b）接入中性点绝缘系统的3台电压互感器，35kV及以上的 宜采用Y/y方式接线； 35kV及以下的宜采用V/v方式接线。 接入非中性点绝缘系统的3台电压互感器，宜采用Y0/y0方式 接线，其一次侧接地方式和系统接地方式一致。
• c）低压供电、负荷电流为50A及以下时，宜采用直接接入 式电能表；负荷电流为50A以上时，宜采用经电流互感器接 入式的接线方式。
电能计量装置接线图集PDF
电能计量装置接线图集PDF本帖最后由 wang6626866 于 2009-6-24 20:31 编辑内容提要________________________________________本图集根据DL/T825—2002《电能计量装置安装接线规则》的技术要求，汇集了国内现行电力系统和用户采用的由不同类型电能表、电流互感器、电压互感器构成的电能计量装置，其电压等级有220V、380V、220/380V、3-10kV、3-35kV、66(63)kV、110kV及以上，用于单相照明，低压和高压三相有功、无功电能计量的联合接线，共计143种。
图集分为两个单元:第一单元为电流互感器分相接线方式的联合接线图（简称分相接线方式），共计73种；第二单元为电流互感器简化接线方式的联合接线图（简称简化接线方式），共计70种。
计费用电能计量装置应采用分相接线方式，目前仍在使用的简化接线方式应逐步向分相接线方式过渡。
本图集可供电力系统和用户的电能计量设计、安装、检验及计量管理、用电检查人员在工作中使用。
目录第一单元电流互感器分相接线方式的联合接线图图1-1D1-0D单相计量有功电能，直接接入式接线图（Ⅰ）图1-2D1-0C单相计量有功电能，直接接入式接线图（Ⅱ）图1-3D1-2D单相计量有功电能，经电流互感器接入式接线图（Ⅰ）图1-4D1-2C单相计量有功电能，经电流互感器接入式接线图（Ⅱ）图1-5D1-0S低压计量有功电能，直接接入式接线图（Ⅰ）图1-6D1-0P低压计量有功电能，直接接入式接线图（Ⅱ）图1-7D3-0D低压分相计量有功电能，直接接入式接线图图1-8D3-6D低压分相计量有功电能，经电流互感器接入式分相接线方式接线图图1-9D1-6S低压计量有功电能，经电流互感器接入式分相接线方式接线图（Ⅰ）图1-10D1-6N低压计量有功电能，经电流互感器接入式分相接线方式接线图（Ⅱ）图1-11D1-6Z低压计量受进、送出电能，经电流互感器接入式分相接线方式接线图图1-12D2-6SB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（Ⅰ）图1-13D2-6NB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（Ⅱ）图1-14D3-6SB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接线图（Ⅰ）图1-15D3-6NB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接线图（Ⅱ）图1-11D1-6Z低压汁量受进、送出电能，经电流互感器接人式分相接线方式接线图220／380v。
电能表的接线
电能表的接线--------------------------------------------------------------------------作者: _____________ --------------------------------------------------------------------------日期: _____________电能计量装置的接线第一节单相电能表接线一、直接接入式二、经互感器接入式第二节 三相四线有功电能表接线一、直接接入式 图4—1—2 经电流互感器接入单相电能表的（a ） 电流、电压线共用方式接线图图4—1—3 同时经电流互感器、电压互感器接入单相二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低B•U •C •I图4—2—2 三相四线有功电能表接感性负载时的相量图AI BI CI 各元件所接电压、电L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线A 负 载CB二、经互感器接入式三、三相三线有功电能表标准接线相量图 图4—3—2 电压互感器V ，v 接L L L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线N一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。
（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。
）负 载L L L电 源 图4—4—2 60°型三相三线无功电能表直接接入式接负 载A BC电源图4—4—3 60°型三相三线无功电能表经电流互感器接入式接线第五节电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。
电能表计安装
25
7、几种典型的低压断路器
RDSW6系列智能型万能式断路器： 适用于交流50/60HZ，额定工作电压400V、 690V，额定工作电流为200A至6300A配电网 络中，主要用来分配电能和保护线路及电 源设备免受过载、欠电压、短路、单相接 地等故障的危害；断路器具有多种智能化 保护功能，选择性保护精确，能提高供电 可靠性，避免不必要停电。同时带有开放 式通讯接口，带有四遥功能，以满足控制 中心和自动化系统的要求。
U VW 、U I
U WU 、V I
U UV 、W I
第二元件接入
第三元件接入
中性点有效接地系统——跨相90° 型无功电能表
三个元件反映的功率分别为：
Q1 UVW IU cos(900 U ) UVW IU sin U
Q2 UWU IV cos(900 V ) UWU IV sin V
30
6、熔断器的选择pdf
⑴类型的选择：根据线路要求、使用场合、安装条件选择； ⑵ 熔断器额定电压的选择：应大于或等于熔断器工作点的额定电压； ⑶ 熔体额定电流的选择： 照明负载：IFU≥I 电动机类负载： IFU ≥（1.5~2.5）IN 多台电动机由一个熔断器保护时： IFU≥（1.5~2.5）INMAX﹢∑IN
三组功率元件的电压线圈接入电路的线电压
kwh
适用场合：计量三相对称平衡负荷： 广泛运用在10kV、35kV 配网 局限： 此类表型V相没有功率元件， 当在V相接入单相负荷，会漏 记电量，故运用在低压400V 配网中的三相二元件电能表 TA 基本被三相四线三元件有功 电能表替代。 当三相系统完全对 称时，功率表达式：
* *
负载

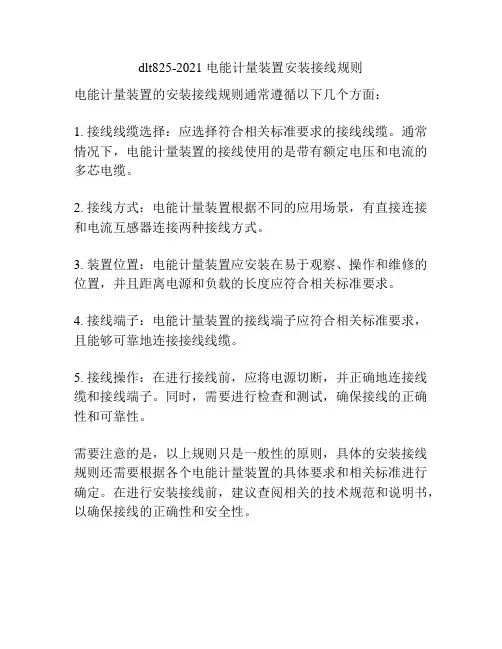

dlt825-2021 电能计量装置安装接线规则
dlt825-2021 电能计量装置安装接线规则
电能计量装置的安装接线规则通常遵循以下几个方面：
1. 接线线缆选择：应选择符合相关标准要求的接线线缆。
通常情况下，电能计量装置的接线使用的是带有额定电压和电流的多芯电缆。
2. 接线方式：电能计量装置根据不同的应用场景，有直接连接和电流互感器连接两种接线方式。
3. 装置位置：电能计量装置应安装在易于观察、操作和维修的位置，并且距离电源和负载的长度应符合相关标准要求。
4. 接线端子：电能计量装置的接线端子应符合相关标准要求，且能够可靠地连接接线线缆。
5. 接线操作：在进行接线前，应将电源切断，并正确地连接线缆和接线端子。
同时，需要进行检查和测试，确保接线的正确性和可靠性。
需要注意的是，以上规则只是一般性的原则，具体的安装接线规则还需要根据各个电能计量装置的具体要求和相关标准进行确定。
在进行安装接线前，建议查阅相关的技术规范和说明书，以确保接线的正确性和安全性。
浅谈电能计量装置的安装和接线
浅谈电能计量装置的安装和接线摘要:本文结合自己从事电能计量安装及接线实际工作过程中，主要从电能计量方式确定，电能计量装置的安装与接线等方面，提出了个人在工作中积累的一些看法和意见，以及现场处理电能计量装置安装与接线的经验交流。
关键词:电能计量装置、计量设备安装、正确接线一、正确确定用户的计量方式计量方式是根据用户用电容量和类别而确定的，确定计量方式时要考虑到采用的计量装置类别、安装位置和接线方式，还要考虑各用电单元的供电方式、经济隶属关系和管理方式等因素。
1.1用户计量方式的选择：①供电企业应在用户每一个受电点内，按照不同电价类别，分别安装电能计量装置，一个受电点即是一个电能计量点或计量计费单位。
②电能计量点的确定：贸易结算用电能计量装置，原则上应安装在供电设施与受电设施的产权分界处，如果产权分界处不适合装设电能计量装置，或为了管理方便将电能计量装置设置在其他合适位置，对专线供电的高压用户，可在供电变压器出口装表计量，对公用线路供电的高压用户可在用户受电装置的低压侧计量。
③城乡居民用电一般实行一户一表，因特殊原因不能实行一户一表供电时,可根据其容量安装公用的电能表。
④任何一个供电点或受电点，都应装设电能计量装置。
⑤有两路及以上线路分别来自两个及以上的供电点或有两个及以上的受电点的用户，应分别装设电能计量装置。
⑥临时用电的用户也应安装用电计量装置。
1.2用户计量方式及计量装置的技术要求:①居民用户，根据用电负荷大小和实际情况装设专用或公用单相220V电能表或380/220V三相电能表。
②低压供电，负荷电流为60A以下时，宜采用直接接入式电能表；负荷电流为60A及以上时，宜采用经电流互感器接入式的接线方式。
③对于高压供电的用户，应采用高压侧计量方式，即采用高供高计方式。
对于35KV公用配电网供电、配电变压器容量在500千伏安及以下的或者10千伏供电，容量在315千伏安及以下的,若高压计量条件不具备也可采用低压侧计量方式，即采用高供低计加变损的方式。
三相计量装置接线绘制
三 三相电能表经互感器接入式接线绘制
3.4 两套电能表经TA、TV联合接线
高压三相三线计量装置接线原理图的绘制
绘制高压三相三线计量装置原理接线图 内含：感应式三相三线有功表一台，（60°）止 逆无功表一台，经互感器接入且计量非有效接地 系统正向有功、感性无功电能。 注：不用画二次回路接线盒。
二 三相电能表直接接入式接线绘制
2.2 单相有功电能表的直接接线
A →i N
↓iU ⅠAUAN
Z
原理图
二 三相电能表直接接入式接线绘制
2.2 单相有功电能表的直接接线
电压联片
电L 源N
L负 N荷
二 三相电能表直接接入式接线绘制
2.3 三相有功电能表直接接入接线方式
三相表的接入与单相表接线有共同之处，只是由于 元件数增加，相应地在A、C相（三相三线表）和在A、B、 C（三相四线表）分别接入。
3.2 .1 单单相相电有能功表电经能互表感经器TA接接入入式接接线线
当单相有单功相电有能功表电需能采表用采经用电直流接互接感入器式接。入如式下时图，如下图。
K1
K2
A
～
L1 TA L2
Z
N
三 三相电能表经互感器接入式接线绘制
33..22.2 单单相相电有能功表电经能互表感经器TA接、入T式V联接合线原理接线图
2.3.1 三相三线有功电能表接线
电压联片
电
A B
源C
负 荷
二 三相电能表直接接入式接线绘制
2.33.2 三三相相有四功线电有能功表电直能接表接接入线接线方式
ⅠAUAN
A
ⅠBUBN
B
负
ⅠCUCN
介绍电能计量装置的接线方式
电能表旳电流线圈必须与电源相线串联，电压线圈应跨接 在电源端旳相线与零线之间，电压线圈标有黑点“· ” 旳一端应与电源端旳相线连接。当负载电流和流经电压线 圈旳电流都由标有黑点旳一端流入相应旳线圈时，电能表 才干正转（逆时针方向）。黑点旳标志称为同名端标志。
四、三相有功电能表和无功电能表旳联合接线
三相电路中，假如有功和无功功率旳输送方向随时可能 变化， 采用两套电能表旳联合接线如图6-22所示。
五、变电站中互感器旳配置
电压、电流互感器在一次回路和二次回路中所要求旳图形符号不 相同，以上图示都是二次回路旳表达方式，而他们在变电站旳 一次回路中旳图形符号和配置图如图6-23所示。
一、单相电路有功电能旳测量
按图6-1所示旳电能表接线，测得旳有功功率为
P UI cos
而电能表旳驱动力矩MQ由相量图得到
M Q K I U sin
一、单相电路有功电能旳测量
若有一种线圈极性接反，例如电流线圈（如图6-2 （α）所示），则流入电能表电流线圈中旳电流 方向与图6-1中相反，故产生旳电流磁通方向也相 反，如图6-2（b）所示。
所以三相三线电能表旳驱动力矩为
M Q K I U 3 cos K 3UI cos KP
第二节 交流无功电能表旳接线方式
一、正弦型无功电能表 二、跨相90o型无功电能表 三、60o型无功电能表
国家对电力顾客实施了根据功率因数旳高下调整电费旳 方法，以鼓励顾客采用措施，提升功率因数。
假如负载功率因数低，意味着无功功率增长，则将产 生下列后果：
一、单相电路有功电能旳测量
国产直接接入式电能表应按单进双出措施接线，即单数 接线柱接电源，偶数接线柱接负载，第一接线柱接相线 （火线）。单相电能表实际接线图如图6-4所示。
带电检查电能高压计量箱装置接线的方法和步骤资料
带电检查电能高压计量箱装置接线的方法和步骤电能计量装置中单相电能表只有一组电磁元件,接线较为简单，出现接线错误时容易发现。
三相四线电能表可以看成由三只单相电能表所组成。
采用分相法即可检查接线的正确与否。
经电流互感器(TA)、电压互感器(TV)接入的三相三线电能表误接线的种类和几率较多，特别是当前农网改造中更换此类表计较多的实际情况，出现接线错误，往往不易判断，而且由于该类表计所计量的电量大，其影响和后果也严重。
现以此类电能表为例浅析接线检查的方法和步骤。
1 电压回路的接线检查（1）测量各二次回路的线电压：在测量Uab、Ubc、Uca时，其值应接近相等且为110V。
测量过程中如发现三组电压不相等，且数值相差较大时，说明TV有一、二次侧断线、熔丝烧断或绕组反接等情况。
①对于采用V/V接线的TV，如线电压中有0V、50V等情况出现时，可能是一次或二次断线。
有一组电压为170V时，说明有一台TV绕组极性反接。
②对于Yyn接线的TV，当测量线电压的值中有58V出现时，说明有一次断线或一台TV绕组极性反接现象。
③带有表计等负载进行测量时，出现二次断线时不论采用何种方式接线的TV,没断的两相之间电压值总为100V其它两组电压按负载阻抗分配。
（2)检查接地点确定相别，用一只电压表一端接地,另一端依次接电能表三个电压端钮，可以判断TV的接地情况。
①电压表三次均指100V，说明TV二次侧回路没有接地，构不成回路.②两次为100V，一次为0，说明可能是两台单相互感器V形连接，也可能是三只单相TV或一台三相五柱TV为Y形连接。
以上三种均可断定B相接地，为0的一相即为B相，根据相序可以定出A相和C相.③三次均指100/ V,说明TV是Y形连接且中性点接地，这种情况一时还不能定相别。
（3)测量三相电压的相序：它应符合接线图规定。
如测出的是逆相序，有功表虽然正转，但因有相序误差，除正弦无功表外，其它无功表都将反转，接线时要把它改为正相序。
电能计量装置安装接线规则2021
电能计量装置安装接线规则2021
摘要：
一、电能计量装置的概述
二、电能计量装置的安装接线规则
1.电能计量装置的接线方式
2.电能计量装置的安装方式
3.电能计量装置的使用和维护
三、2021年电能计量装置安装接线规则的变化
正文：
电能计量装置是用于测量电能的设备，它在电力系统中扮演着重要的角色。
电能计量装置的安装接线规则是保证其准确性和可靠性的重要因素。
首先，电能计量装置的接线方式是安装接线规则的重要部分。
接线方式分为两种：直接接入式和间接接入式。
直接接入式电能表适用于负荷电流为50A 及以下的低压供电，而间接接入式电能表适用于负荷电流为50A以上的低压供电。
对于高压供电，应采用YY方式接线。
其次，电能计量装置的安装方式也是安装接线规则的重要部分。
电能计量装置应安装在干燥、通风、无腐蚀气体和无剧烈振动的地方。
同时，电能计量装置的安装位置应避免阳光直射和雨淋。
最后，电能计量装置的使用和维护也是安装接线规则的重要部分。
使用时应注意轻拿轻放，避免剧烈震动。
维护时应定期检查电能计量装置的接线端子和接线盒，确保接线良好。
在2021年，电能计量装置安装接线规则有所变化。
对于低压供电，应采用六线连接。
对于高压供电，应采用YY方式接线。
同时，电能计量装置的安装位置应避免阳光直射和雨淋。
总之，电能计量装置的安装接线规则是保证其准确性和可靠性的重要因素。
《电能计量》教学大纲
《电能计量》教学大纲课程英文名称：electrical energy measuration课程编号：020*******课程类型：必修学时：56 其中：实验学时：0 课外学时：0学分：3.5适用专业：农业电气化与自动化一、课程的性质和任务本课程是农业电气化与自动化专业的一门主要专业课。
通过该课程的学习，使学生掌握交流感应式电能表和电子式电能表的结构和工作原理、互感器的结构和工作原理、电能计量装置的接线方式、自动抄表技术和电能计量现场应用的新技术，为学生今后从事电力系统发、供、用电过程中的电能计量工作打下良好的基础。
二、相关课程的衔接先修课程：《电路》，《模拟电子技术》，《数字电子技术》，《电机与拖动》三、教学的基本要求1．掌握交流感应式电能表和电子式电能表的结构和工作原理2．掌握互感器的结构、工作原理、检验、选择及使用3．掌握电能计量装置的正确接线方式及接线检查方法4．掌握自动抄表技术5．熟悉电能计量现场应用的新技术6．了解电力负荷控制技术四、教学方法与重点、难点教学方法：采用多媒体教学和电能表实物教学。
重点：电能计量装置的正确接线方式及接线检查方法，自动抄表技术。
难点：电能计量装置接线检查的相量图法。
五、建议学时分配表六、课程考核考核方式闭卷考试，平时成绩占20%，期末试卷成绩占80%。
七、教材及主要参考书教材：王月志主编《电能计量技术》中国电力出版社2007.9参考书：[1] 黄伟主编《电能计量技术》中国电力出版社2004.7[2] 杜蒙祥主编《电能计量》中国水利电力出版社2004.7[3] 祝小虹主编《电能计量》中国电力出版社2006.8八、教学内容第一章交流感应式电能表的结构和工作原理1．教学内容（1）单相感应式电能表的结构（2）单相感应式电能表的工作原理（3）三相感应式电能表的结构和工作原理（4）计度器的积算原理2．教学基本要求掌握交流感应式电能表的结构及工作原理。
3．重点、难点重点：交流感应式电能表的工作原理。
第六章电能计量装置的接线检查
第一节 互感器的接线检查
3、检查互感器的极性 （1）电流互感器：按减极性接线，如图6-1所示，不准使
用图6-2示的加极性接线。
图6-1 减极性接线的TA
图6-2 加极性接线的TA
第一节 互感器的接线检查
通常用下述方法检查电流互感器绕组极性标志是否正确： 1）直流法：直流法检查电流互感器器绕组极性，接线图如 图6-3所示。
（a）二次侧空载
（b）二次侧接有负荷
图6-15 电压互感器二次侧a相断线 PJ——有功电能表；QJ——无功电能表
第一节 互感器的接线检查
（2）二次侧b相断线，如图6-17所示。
（a）原理接线图
（b）相量图
图6-17 电压互感器二次侧b相断线
第一节 互感器的接线检查
3、电压互感器绕组的极性反接 （1）电压互感器为Vv0连接，若二次侧ab相极性接反， 如图6-18所示。
图6-3 直流法检查TA极性
第一节 互感器的接线检查
2）比较法：一般互感器校验仪上都带有极性指示器，用 来检查互感器极性，图6-4是用互感器校验仪检查极性的原理 图，用作比较的标准电流互感器TA0的极性必须是已知的。
图6-4 互感器校验仪检查TA极性
第一节 互感器的接线检查
（2）电压互感器：电压互感器规定为按减极性接线，如 图6-5所示，同样不准使用图6-6示的加极性接线。
第一节 互感器的接线检查
（1）直流法：按图6-10接线，当电压表指示的极性如表 6-1所示时，被试三相电压互感器的接线组别即为0，即12。
图6-10 直流法检查三相TV 接线组别
第一节 互感器的接线检查
（2）双电压表法：按图6-11接线，测量电压UbB、UbC、UcB。
电能计量装置安装接线规则2021
电能计量装置安装接线规则2021
摘要：
1.电能计量装置的接线规定
2.电能计量装置的安装要求
3.接线方式的具体规定
正文：
电能计量装置是电力系统中非常重要的组成部分，它的作用是测量和记录电能的消耗。
在安装电能计量装置时，必须遵守一定的接线规则，以确保其正常工作和测量结果的准确性。
首先，根据DL/T448—2000《电能计量装置技理规程》，电能计量装置的接线方式如下：
1.接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。
接入非中性点绝缘系统的电能计量装置，应采用三相四线有功、无功电能表。
2.接入中性点绝缘系统的3 台电压互感器，35kV 及以上的宜采用YY 方式接线；35kV 以下的宜采用VV 方式接线。
接入非中性点绝缘系统的3 台电压互感器，应采用YNyn0 方式接线。
3.对于低压供电，负荷电流为50A 及以下的电能计量装置，宜采用直接接入式电能表；负荷电流为50A 以上的电能计量装置，宜采用经互感器接入式的接线方式。
其次，电能计量装置的安装要求也非常重要。
应安装在厂站采集终端，或者安装在10（6）kV～35kV 电能计量柜、线路开关柜或户外电能计量箱中。
电能表、专变采集终端、电压互感器、电流互感器等设备应安装在同一面柜中，以确保接线的便捷和安全。
综上所述，电能计量装置的接线规则和安装要求是保证电能计量正常工作和测量结果准确性的关键。
电能计量装置安装接线规则
二次回路
所有计费用电流互感器的二次 接线应采用分相接线方式。非计费 用电流互感器可以采用星形(或不 完全星形)接线方式(简称：简化接 线方式) 。
电压、电流回路U、V、W各相 导线应分别采用黄、绿、红色线， 中性线应采用黑色线或采用专用编 号电缆。导线颜色见GB／T 2681。
电压、电流回路导线均应加装 与图纸相符的端子编号，导线排列 顺序应按正相序(即黄、绿、红色 线为自左向右或自上向下)排列 。
4、完全星型接法 ：
三相四线电路各相电流互感器 的二次回路，按 Y 形方式连接.
5、不完全星型接法
三相三线电路两相(一般为U、 W相)电流互感器的二次回路，按V 形方式连接 。
接线方式
1、低压计量 低压供电方式为单相二线者应
安装单相有功电能表
低压供电方式为三相者应安装 三相四线有功电能表，有考核功率 因数要求者，应加装三相无功电能 表。特殊情况亦可安装三只感应式 无止逆单相有功电能表
基本施工工艺
基本要求是：按图施工、接线 正确；电气连接可靠、接触良好； 配线整齐美观；导线无损伤、绝缘 良好。
二次回路接线应注意电压、电流互 感器的极性端符号。接线时可先接 电流回路，分相接线的电流互感器 二次回路宜按相色逐相接入，并核 对无误后，再连接各相的接地线。 简化接线方式的电流互感器二次回 路，可利用公共线，分相接入时公 共线只与该相另一端连接，
电力行业标准
DL/T 825-2002
电能计量装置பைடு நூலகம்
安装接线规则
名词解释:
1、电能计量装置
为计量电能所必须的计量器具和 辅助设备的总体（包括电能表和电 压、电流互感器及二次回路等）。
2、试验接线盒：
用以进行电能表现场试验及换 表时，不致影响计量单元各电气设 备正常工作的专用部件
第六章电能计量装置接线方式
火线如此零线不。
接线压实不可虚， 否则过热外壳糊。 一号端旁小连片， 保持原状莫拆除。
电能计量
电能计量
电能计量
现象分析1：单相电能表按下图接线，当用户
用电时电能表将如何计量？此时负载相量图如 何？请对图加以修正。 很明显：电流线圈 正确接线原则： 极性接反
1）电流元件串接于火线中 2）电压元件并接于电源侧
Z
ⅠAUAN
此时电能表正转
～
N
电能计量
单 相 电 能 表 相 量 图
电能表所测有功功率：
P = U I cos φ
电能表(感应式)的驱动力矩：
MQ = K ΦI ΦU sinψ
电能计量
单相电能表实际接线图
电能计量
单相表直接接线 方法 ——口诀
单相电表四端口， 1、2、3、4左到右 1、2接火3、4零， 单数为进双数出。 进出颠倒表反转，
M Q K (U P I A sin A U P I B sin B U P I C sin C ) KQ
电能计量
无功表接线总结：
60°型无功电能表（有功表在电压线圈串接一电阻）
——以二元件使用较广
——二元件60型无功表（ IaUbc、IcUac），只适用 于三相三线电路无功电能测量
电能计量
三相四线有功表原理接线
P U A I AN cos a U B I BN cos b U C I CN cos c
电流元件串接在火线中 电压元件并接在电源侧
A B
ⅠAUAN
i 及 iU 都从同名端 “• ” 输 入
ⅠBUBN ⅠCUCN
C N
电能计量
三相四线有功表电路原理接线
电能计量装置正确接线
＝√3 UIcosφ / UIcos(30°+φ ）+ UIcos(30°-φ ） ＝√3 cosφ /2cos30°cosφ ＝1
• （二）三相四线有功电能表的 测量
1、实际接线图与原理图如图示。
电源
U
V
380/220V
负荷
W
2、三相四线电能接线方式 元件1： Uu、Iu （或U1、I1 ) 元件2： Uv Iv （或U2、I2 ) 元件3： Uw Iw （或U3、I3 )
电能表。无论哪种类型表外部接线与有功
表相同。
60o型无功电能表
R R
电源 380V
U V W
负荷
三相四线900无功电能表
IU UU
IV UV
电源
380/220V
IW UW
课题三 测量用互感器
• 第一节 电流互感器的结构和工作原理 • • 第二节 电压互感器的结构和工作原理 • • 第三节 互感器的使用
一、电流互感器的结构和工作原理
• （一）电流互感器的结构
• １）接线图与图形符号
串接于电路。
（二）工作原理
• 依靠电磁感应原理而工作的。
1e 2 2e 1
请问：：150/5A是1匝，若穿3匝，变比是多少，为什么
（三）正确使用
• １、接线
（1）．两相星形（V形）简化接线
• （2）．分相连接
２、接线
• 应用：中性点不接地或经消弧线圈接地
的35kV及以下的高压三相系统。
• Yn，yn0接线：
• 应用：广泛用于中性点接地的110KV及
以上供电户的用电计量中。
３、使用注意事项
• （1）在投入使用前应按规程规定的项目进行检查 与试验，如核对相序、测定极性和组别。 • （2）在接线时，按相序进行接线并要注意端子的 极性。 • （3）电压互感器二次侧必须可靠接地。 • （4）运行中二次绕组不允许短路。
