2016年全国职业院校技能大赛建筑CAD识图试卷带答案
4-2016年全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题共50题，其中建筑识图25题，每题0.8分；房建理论25题，每题0.4分，总分30分，时间50分钟。
1．根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）2．根据所给构件左侧立面图和平面图，选择正确的正立面图。
（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。
( )4．根据所给1-1、3-3剖面图，选择正确的2-2剖面图。
( )5．已知某构件的平面图，请选择1-1剖面图正确的一项。
（）6．已知某构件的平面图和正立面图，请选择正确的A向局剖视图。
（）7．已知某构件的正立面和左侧立面图，请选择正确的1-1断面图。
( )8.图中关于建筑物入口朝向说法正确的是（）。
A.朝东B.朝西C.朝南D.朝北9.图中为某办公楼的檐沟详图，本图详图符号表示内容为：（）。
A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引的图纸在编号为3号的施工图上D.被索引的图纸在编号为5号的施工图上10、图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。
（）11. 新旧建筑埋深不合理的是（）。
12.地下室防水中防水层需高出最高地下水位（）mm。
13.图中哪一项注写错误？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。
15. 下列为单向板的是（）。
A．①②③⑥⑦ B．①②③⑥ C．①②③ D．②③16. 图示木地面的构造方式为（）。
A．空铺式 B．实铺式 C．粘贴式 D．拼装式17. 下图所示楼地面，面层做法和图最匹配的是（）。
A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 图示为某住宅自行车坡道详图，请选择坡道长度L正确的选项。
（）A. 6500mmB. 4500mmC. 4000mmD. 3500mm19. 下图中楼梯栏杆高度表达正确的选项是（）。
2016年全国职业院校建筑CAD技能大赛试卷-绘图
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。
2.竞赛过程中，所需素材文件均已经放在操作系统桌面的文件夹中，文件夹名称为“建筑CAD 素材”。
3.文件夹命名要求：在D盘根目录下，创建参赛选手文件夹，文件夹以“赛场号+赛位号”命名，如参赛选手赛场号为“1”、赛位号为“1”，则创建文件夹的具体名称为“101”（小于10的“赛位号”，中间加“0”）；若“赛位号”为“10”，则文件夹的名称为“110”。
4.本次竞赛所有任务的完成结果必须保存在上述文件夹中，如“D:\101”或“D:\110”，否则以未做任务处理。
5.文件命名要求：必须按各任务要求正确命名文件名称，不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。
6.在规定时间内完成即可，提前完成竞赛任务不加分。
7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间(建议每5～10分钟保存一次)。
8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。
经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。
所加时间从选手提出报告开始计时。
9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。
10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。
任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。
（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。
（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。
8-2016年全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。
（）2.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。
（）5.已知某构件的平面图和正立面图，选择正确的1-1剖面图。
（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。
（）7.钢筋混凝土翼墙平面图，选择正确的1-1断面图。
（）8.以下哪个符号为室外总平面图的标高符号？（）9.如图下图所示，墙体线宽为1，图中e处线宽应为。
（）10.下列图例表示建筑材料是石膏板的？（）11.如图所示基础埋置深度正确的为（）。
12.如图所示地下室采光井构造尺寸正确的为（）。
13.请选择附加圈梁构造要求正确的一项。
( )A. L≥h且 L≥800 mmB. L≥h且 L≥1000mmC. L≥2h且 L≥800 mmD. L≥2h且 L≥1000 mm14.水平防潮层作法不正确的是（）。
15.请选择地面垫层留缝不正确的选项。
（）16.请选择水磨石楼面图示正确的选项。
（）17.以下板端处理合理的是（）。
18.下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。
19.某高层建筑剪刀楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项。
（）20.已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。
（）21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。
在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。
A.①③B.②③C.③④D. ①②22.木窗框与墙缝的构造处理符合要求的一项是（）。
23.下列屋面构造属于倒置式屋面的是（）。
A.①③B. ①④C.②③D.②④24.下图中属于坡屋面有组织封檐构造是（）。
25.防火间距合理的是（）。
26.当地基持力层比较软弱或部分地基有一定厚度的软弱土层时，我们常采用哪种方法来加固地基？（）A．压实法 B．打桩法 C．换土法 D．机械压实法27.当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。
CAD识图试卷

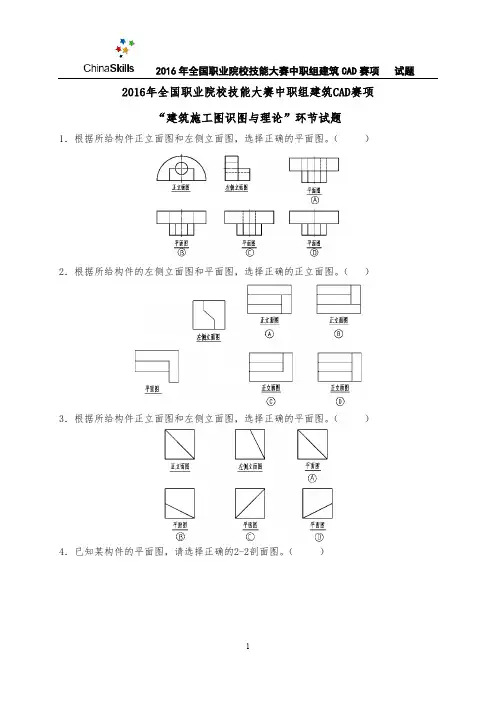

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1．根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）2．根据所给构件的左侧立面图和平面图，选择正确的正立面图。
（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）4．已知某构件的平面图，请选择正确的2-2剖面图。
（）5．已知某构件的平面图，请选择1-1剖面图正确的一项。
（）6．已知某构件的正立面图与左侧立面图，请选择正确的平面镜像图。
（）7．根据现浇板的正立面图，请选择平面图上作出的重合断面图正确的选项。
（）8．请选择总平面图中尺寸标注正确的选项:。
（）9．如图下图所示，墙体线宽为1，图中e处线宽应为。
（）10．下列图例在总图中表示坑槽正确的一项。
（）11. 新旧建筑埋深不合理的是（）。
12．图中地下室卷材防水构造正确的是（）。
13. 图中所示玻璃幕墙形式为（）。
A．露框玻璃幕墙B．隐框玻璃幕墙C．半隐框式玻璃幕墙D．全玻式玻璃幕墙14．构造柱的马牙槎构造错误的是（）。
15. 请选择地面垫层留缝不正确的选项。
（）16. 如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋？（）。
A．X1 B．X2 C．两个方向均需配置 D．两个方向均无需配置17. 下图所示楼地面，面层做法和图最匹配的是（）。
A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 下图板厚表达正确的是（）。
19. 已知某商场楼梯平面，请选择1号详图正确的选项。
（）20. 下图中楼梯入口净高设置合理的是（）。
21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。
在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。
A.①③B.②③C.③④D. ①②22.房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。
A.②①③④B. ①②③④C.①②④③D.③①②④23.积灰较多的单层工业厂房屋面应采用以下哪种排水方式（）。
2016年市中职校建筑CAD绘图技能竞赛模拟卷
2016建筑CAD 制图竞赛模拟
一．试题
1.总体：要求所画图样布置于一张A1图幅内，图样的图线、符号、
文字、尺寸等均满足建筑制图“国标”，并以全屏加粗图线的模式保存于指定文件中。
2.图幅：全图的打印比例为1:100,即以1:100的比例绘制图幅
A1(594X841横式)，具体线型线宽尺寸等根据标准。
3.根据要求和样图比例抄绘以下建筑平面图，绘制图线、符号、字
体等均应符合制图标准。
一层平面1:100
2.根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图，即包括完善平面图和绘制剖面图，图样和标注深度按建筑楼梯详图的制图标准。
数据和说明：图中剖面基础和屋顶等未表明的不详部分可剖断略去不
绘制，楼梯栏杆可单线绘制，仅扶手双线绘制。
栏杆高1000，扶手Φ50；砖墙200；柱截面400X600；
休息平台处开窗：宽1800，窗台高1000，高度至梁底；
二层平面1:50一层平面1:50三层平面1:50。
2016中职 建筑CAD 样卷-识图(赛项赛卷)
11
12.请选择下列标高标注正确的一项:
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
12
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
13.请选择图中标高符号标注规范的一项:
13
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
14.请选择该建筑物室内外高差说法正确的一项:
34
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
35
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
32.图为某建筑物四层开敞阳台平面图，请选择排水构造正确的一项:
32
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
33.图示为现浇整体式钢筋混凝土楼板构造示意，请选择无梁楼板示意正确的一项:
33
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
34.图示为地下室底板卷材外防水构造简图，请选择正确的一项:
A．门洞宽 1500mm、高 1800mm
B．门洞宽 1800mm、高 1500mm
C．窗洞宽 1500mm、高 1800mm
D．窗洞宽 1800mm、高 1500mm
18
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
19.请选择平面中定位轴线的绘制与编号均正确的一项:
19
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
2
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
3.已知某构件的左侧立面与平面图，请选择正立面图正确的一项：
3
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 样卷
2016中职 建筑CAD 样卷-识图(赛项赛卷)
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节样卷1.已知踏步的正立面图与平面图，请选择左侧立面图正确的一项：2.已知同坡屋顶正立面图与左侧立面图，请选择平面图正确的一项：6.某厂房排架柱Z1的三面投影如图所示，请选择1-1断面图绘制正确的一项：11.图中为某办公楼的檐沟详图，本图详图符号表示内容为:A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引图纸在编号为3号的施工图上D.被索引图纸在编号为5号的施工图上12.请选择下列标高标注正确的一项:13.请选择图中标高符号标注规范的一项:14.请选择该建筑物室内外高差说法正确的一项:A.0.050MB.0.250MC.0.300MD.0.350M15.本图所示为某一玻璃幕墙型材断面图，请选择尺寸标注规范的一项:16.请选择图中定位轴线编号正确的一项:17.请选择1#宿舍楼室内外高差说法正确的一项:A．10.150M B．10.600M C．±0.000M D．0.450M18.请选择平面图中标注的C1518表示正确的一项:A．门洞宽1500mm、高1800mm B．门洞宽1800mm、高1500mm C．窗洞宽1500mm、高1800mm D．窗洞宽1800mm、高1500mm19.请选择平面图中定位轴线的绘制与编号均正确的一项:20.请选择总平面图中尺寸标注正确的一项:21.请选择图中基础埋深标注正确的一项:22.请选择建筑物勒脚的面层材料正确的一项:A.浅灰色外墙涂料B.浅黄色外墙涂料C.深黄色外墙涂料D.灰色花岗岩23.下图为C15素混凝土基础大样图，pk值为150kpa，请选择基础台阶尺寸错误的一项:24.下图为基础类型示意图，请选择柱下独立基础示意图正确的一项:25.请选择图中地下室防潮大样图构造正确的一项:26.某住宅局部墙身图如下，请选择窗台防护高度不符合规范要求的一项:27.图示为外墙明沟大样图，请选择构造正确的一项:28.图示为外墙外保温构造简图，请选择构造正确的一项:29.请选择下图中卫生间地面的坡度及标高均符合设计要求的一项:30.图示为某建筑二层墙身局部构造图，请选择楼面标高标注正确的一项:31.某建筑物地面采用细石混凝土面层，构造做法见图中表格，请选择地面构造简图正确的一项:32.图为某建筑物四层开敞阳台平面图，请选择排水构造正确的一项:33.图示为现浇整体式钢筋混凝土楼板构造示意，请选择无梁楼板示意正确的一项:34.图示为地下室底板卷材外防水构造简图，请选择正确的一项:35.某建筑平屋面采用材料找坡排水设计，请选择排水坡度正确的一项:36.图示为某建筑女儿墙泛水详图，请选择构造正确的一项:37.请选择图中檐沟构造正确的一项:38.图示为某建筑物檐沟详图，其屋面标高为18.500M，请选择正确的一项:39.请选择图中出屋面排气道构造正确的一项:40.请选择图中屋面出入口构造正确的一项:41.请选择图中檐沟构造正确的一项:42.某六层住宅楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项:43.某教师公寓的楼梯剖面图如下，请选择图中楼梯净高不符合要求的一项:。
2016中职 建筑CAD 任务书样卷(施工图绘图)(赛项赛卷)
样卷2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。
2.文件夹命名要求：在电脑桌面创建参赛选手文件夹，文件夹以“竞赛号”命名。
例如，参赛选手竞赛号为“JZCAD001”，则创建文件夹的名称为“JZCAD001”。
3.本次竞赛所有任务的完成结果必须保存在上述文件夹中，否则以未做任务处理。
4.文件命名要求：必须按各任务要求正确命名文件名称。
5.选手设置的文件夹名称和各竞赛任务的文件名称不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。
6.在规定时间内完成即可，提前完成竞赛任务不加分。
7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间。
8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。
经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。
所加时间从选手提出报告开始计时。
9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。
10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。
任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。
（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。
（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。
2.设置尺寸标注样式尺寸标注样式名为“BZ”，其中文字样式用“XT”，其它参数请根据国标的相关要求设置。
3.创建布局（1）新建布局并更名为“PDF-A3”。
（2）页面设置：配置打印机/图仪名称为DWG to PDF.pc5的虚拟打印机；纸张幅面为A3、横向、打印边界四周均为0；采用黑色打印；打印比例为 1: 1。
8-2016年全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。
（）2.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。
（）5.已知某构件的平面图和正立面图，选择正确的1-1剖面图。
（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。
（）7.钢筋混凝土翼墙平面图，选择正确的1-1断面图。
（）8.以下哪个符号为室外总平面图的标高符号？（）9.如图下图所示，墙体线宽为1，图中e处线宽应为。
（）10.下列图例表示建筑材料是石膏板的？（）11.如图所示基础埋置深度正确的为（）。
12.如图所示地下室采光井构造尺寸正确的为（）。
13.请选择附加圈梁构造要求正确的一项。
( )A. L≥h且 L≥800 mmB. L≥h且 L≥1000mmC. L≥2h且 L≥800 mmD. L≥2h且 L≥1000 mm14.水平防潮层作法不正确的是（）。
15.请选择地面垫层留缝不正确的选项。
（）16.请选择水磨石楼面图示正确的选项。
（）17.以下板端处理合理的是（）。
18.下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。
19.某高层建筑剪刀楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项。
（）20.已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。
（）21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。
在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。
A.①③B.②③C.③④D. ①②22.木窗框与墙缝的构造处理符合要求的一项是（）。
23.下列屋面构造属于倒置式屋面的是（）。
A.①③B. ①④C.②③D.②④24.下图中属于坡屋面有组织封檐构造是（）。
25.防火间距合理的是（）。
26.当地基持力层比较软弱或部分地基有一定厚度的软弱土层时，我们常采用哪种方法来加固地基？（）A．压实法 B．打桩法 C．换土法 D．机械压实法27.当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。
9-2016年全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）2.根据所给构件的左侧立面图和平面图，选择正确的正立面图。
（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）4.已知某构件的正立面图和平面图，请选择正确的1-1剖面图。
（）5.已知某构件的平面图与正立面图，请选择正确的1-1剖面图。
（）6.已知某构件的局部平面图与正立面图，请选择正确的A向斜视图。
（）7.下图为工字钢的移出断面图，表达正确的是（）。
8.请选择总平面图中尺寸标注正确的选项:。
（）9.请选择图中标高符号标注规范的选项。
（）10.下图表示哪一种图例。
（）11.基础埋深合理的是（）。
12.请选择图中截面附合构造要求的混凝土基础。
( )13.以下明沟构造表达有误的是（）。
14.图中构造柱的马牙槎构造错误的是（）。
15.下列图示中属于凹阳台的是（）。
16.图示为一梁板式雨篷的1-1剖面图，请问图示中的Ⅰ；Ⅱ分别代表（）。
A.水舌；淌水B. 排水；流水C.水舌；滴水D.排水；滴水17.某建筑物地面为水泥混凝土防水地面，构造做法见图中表格，请选择地面构造简图正确的一项。
（）18.以下楼梯剖面中，（）所示为梁板式楼梯中的暗步楼梯。
19.下图为某建筑二层安全疏散楼梯平面图，其安全疏散设计合理的是（）。
20.下图中楼梯入口净高设置合理的是（）。
21.黑龙江某街道办事处一层平面图如下，请选择门类型选用不合理的一项是（）。
（不考虑门位置和数量设置的合理性）22.卫生间带百叶门的外立面图，其百叶部分的剖面详图正确的一项是（）。
23.下列屋顶最高点标高最高的是（）。
24.屋面坡度为20%时，油毡铺贴应采用以下哪种形式（）。
25.下列房屋选址合理的是（）。
26.建筑物地下室墙身防潮，应在墙面外侧填（）。
A．低渗透性土壤 B．高渗透性土壤C. 任意土壤D. 素混凝土27.地基中需要进行计算的土层为（）。
全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。
（）2.根据所给构件左侧立面图和平面图，选择正确的正立面图。
（）3.根据所给构件正立面图和平面图，选择正确的左侧立面图。
（）4．已知构件平面图与正立面图，请选择正确的1-1剖面图。
（）5.已知某构件的平面图与正立面图，请选择正确的1-1剖面图。
（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。
（）7.已知某构件的正立面和平面图，请选择正确的1-1断面图。
（）8.图中关于建筑物入口朝向说法正确的是（）。
A.朝东B.朝西C.朝南D.朝北9.某建筑平屋顶采用材料找坡排水设计，请选择i=2%排水坡度符号表示正确的选项。
（ )10．下面哪个选项在总图中代表散状材料露天堆场？（）11.基础埋深合理的是（）。
12.如图所示地下室采光井构造尺寸正确的为（）。
13.图中砖墙组砌方式哪种为一顺一丁式？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。
15. 图示中住宅的阳台栏杆设置合理的是（）。
16. 下列图示中属于挑板式阳台的为（）。
17. 某建筑物地面为水泥混凝土防水地面，构造做法见图中表格，请选择地面构造简图正确的一项。
（）18. 下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。
19. 某七层住宅楼无障碍出入口设计如下，图中数据表示不正确的是（）。
20. 某七层住宅楼无障碍出入口设计如下，请选择图中坡道及入口平台设计正确的选项。
（）21.图中门尺寸设计不合理的是（）。
22.下列门窗图例与名称对应正确的是（）。
A.①②③④⑤B.①③④C.②③⑤D.②③④⑤23.下列屋顶最高点标高最高的是（）。
24.下图中属于坡屋面有组织封檐构造是（）。
25. 下列合适的建筑平面的形状是（）。
26. 下列对于深基础和浅基础的说法，正确的是（）。
A.当基础埋深大于或等于4m叫深基础B.确定基础埋深时，应优先考虑浅基础C.当基础埋深大于或等于基础宽度5倍是叫深基础D.基础埋深小于4m或基础埋深小于基础宽度的4倍时叫浅基础27. 基础埋深不超过（）的称为浅基础。
全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题共50题，其中建筑识图25题，每题0.8分；房建理论25题，每题0.4分，总分30分，时间50分钟。
1．根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）2．根据所给构件左侧立面图和平面图，选择正确的正立面图。
（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。
( )4．根据所给1-1、3-3剖面图，选择正确的2-2剖面图。
( )5．已知某构件的平面图，请选择1-1剖面图正确的一项。
（）6．已知某构件的平面图和正立面图，请选择正确的A向局剖视图。
（）7．已知某构件的正立面和左侧立面图，请选择正确的1-1断面图。
( )8.图中关于建筑物入口朝向说法正确的是（）。
A.朝东B.朝西C.朝南D.朝北9.图中为某办公楼的檐沟详图，本图详图符号表示内容为：（）。
A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引的图纸在编号为3号的施工图上D.被索引的图纸在编号为5号的施工图上10、图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。
（）11. 新旧建筑埋深不合理的是（）。
12.地下室防水中防水层需高出最高地下水位（）mm。
13.图中哪一项注写错误？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。
15. 下列为单向板的是（）。
A．①②③⑥⑦ B．①②③⑥ C．①②③ D．②③16. 图示木地面的构造方式为（）。
A．空铺式 B．实铺式 C．粘贴式 D．拼装式17. 下图所示楼地面，面层做法和图最匹配的是（）。
A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 图示为某住宅自行车坡道详图，请选择坡道长度L正确的选项。
（）A. 6500mmB. 4500mmC. 4000mmD. 3500mm19. 下图中楼梯栏杆高度表达正确的选项是（）。
2016年全国职业院校建筑CAD技能大赛试卷-绘图
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。
2.竞赛过程中，所需素材文件均已经放在操作系统桌面的文件夹中，文件夹名称为“建筑CAD 素材”。
3.文件夹命名要求：在D盘根目录下，创建参赛选手文件夹，文件夹以“赛场号+赛位号”命名，如参赛选手赛场号为“1”、赛位号为“1”，则创建文件夹的具体名称为“101”（小于10的“赛位号”，中间加“0”）；若“赛位号”为“10”，则文件夹的名称为“110”。
4.本次竞赛所有任务的完成结果必须保存在上述文件夹中，如“D:\101”或“D:\110”，否则以未做任务处理。
5.文件命名要求：必须按各任务要求正确命名文件名称，不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。
6.在规定时间内完成即可，提前完成竞赛任务不加分。
7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间(建议每5～10分钟保存一次)。
8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。
经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。
所加时间从选手提出报告开始计时。
9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。
10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。
任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。
（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。
（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。
3-2016年全国职业院校技能大赛建筑CAD识图试卷
2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件左正立面图和左侧立面图，选择正确的平面图。
（）2.根据所给构件正立面图和平面图，选择正确的正立面图。
（）3.根据所给正立面图和左侧立面图，选择正确的平面图。
（）4.已知某构件的平面图，请选择正确的2-2剖面图。
（）5.根据所给的1-1、3-3剖面图，选择正确的2-2剖面图。
（）6.已知某构件的平面图和正立面图，请选择正确的A向局剖视图。
（）7.已知某构件的正立面和平面图，请选择正确的1-1断面图。
（）8.选择图中标注规范的一组剖视剖切符号。
（）9.请选择关于散水构造详图说法正确的一项。
（）A.建施2中的9号详图B.建施9中的2号详图C.建施1中的9号详图D.建施9中的1号详图10.下列图例在总图中表示坑槽正确的一项。
（）11.如图所示基础形式为（）。
A. 独立基础B. 条形基础C.箱形基础D. 筏形基础12.如图所示相邻基础净距不满足要求的为（）选项。
13.图中砖墙组砌方式哪种为一顺一丁式？（）14.水平防潮层设置正确的是（）。
15.下图中板厚为( )。
16.如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋？（）。
A．X1 B．X2 C．两个方向均需配置 D．两个方向均无需配置17.下图所示楼地面，面层做法和图最匹配的是（）。
A．木地板面层 B．缸砖面层 C．细石混凝土面层 D．水磨石面层18.本图为某幼儿园楼梯踏步详图，请选择尺寸正确的一项。
（）19.某七层住宅楼无障碍出入口设计如下，图中数据表示不正确的是（）。
20.某耐火等级为三级的学校建筑楼梯间设置不当的是（）。
21.图中开向公共走道的窗，其标高设计合理的一项是（）。
22.房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。
A.②①③④B. ①②③④C.①②④③D.③①②④23.上人屋面栏杆高度设置合理的一项是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C． 发 生 火 灾 时 自 动 扶 梯 可 计 入 疏 散 出 口 而 电 梯 不 能 ；
根据不同的断 D． 自 动 扶 梯 使 用 于 大 量 连 续 的 人 流 。
面形式预制踏40. 小型装配式楼梯预制踏步断面形式不包括下列（）。
步板分为三角
形、一字
A.一字型踏步
B.矩形踏步
C. 三角形踏步
D. L 型踏步
D. 0.8 米/100 人 ）。
一层人数计算，即1800人，所 以，地上一层疏散楼梯的最小 总净宽度为1800/100=18m，即
A.20 世纪 90 年代标准
正确答案为D
B. 洞口尺寸 900mm
C.框 宽 （ 厚 ） 90mm
D.型材薄壁厚 9mm
44.下列选项中铝合金门窗说法，正确的是（ ）。
时，其防水卷材层数应为（ ）层。
A．6
B． 5
C． 4
D．3
27. 下列哪种情况下无须做防水处理？（ ）
A． 地 下 水 最 高 水 位 高 于 地 下 室 地 坪
B． 地 下 水 最 低 水 位 低 于 地 下 室 地 坪
C． 地 下 水 常 年 和 最 高 水 位 均 低 于 地 下 室 地 坪
D.② ④
A.①②③④⑤
B.①③④
C.② ③ ⑤
D.②③④⑤
23.下列屋顶排水方式属于内排水的是（ ）。
10
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
A. ②③
B.①③
24.屋面卷材铺贴方向合理的是（
C.③ ④ ）。
D.②④
A.① ③
B.①④
25. 图示卫生间尺寸正确的是（
C.②③ ）。
2．根据所给构件正立面图和左侧立面图，选择正确的平面图。（ ）
3．根据所给构件正立面图和平面图，选择正确的左侧立面图。（ ）
1
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
4．已知构件平面图与正立面图，请选择正确的1-1剖面图。（
）
5. 根据所给1-1剖面图和平面图，选择正确的2-2剖面图。（ ） 6. 已知某构件的正立面图和左侧立面图，请选择正确的平面镜像图。（ ）
A. 5300
B. 5100
C. 4800
D. 4500
42. 四层以上耐火等级为二级的建筑，过道宽按（
对于一、二级耐火等级的民用 建筑，4层及以上的每百人净 ）设置。 宽度为1.00m。疏散宽度应按
A. 1.5 米/100 人
B. 1.25 米 /100 人 本层及以上各楼层人数最多的
C. 1 米/100 人 43.铝合金门窗中的 90 系列是指（
B.提高水灰比
C.提高密实性
D.采用微膨胀水泥
48.我国南方地区，屋面适合用（ ）。
A.坡 屋 面
B. 平屋面
C.结构找坡
D.无组织排水
49. 下面既属承重构件，又是围护构件的是（ ）。
14
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
A.基 础
B.屋 顶
C.楼 梯
D. 门窗
50. 多 层 民 用 建 筑 中 ，四 级 耐 火 最 多（
）。 B.隐框玻璃幕墙 D. 全玻式玻璃幕墙
14. 图示为外墙保温系统基本构造大样图，请选择构造正确的选项。（ ）
5
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 15. 图示木地面的构造方式为（ ）。
6
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
A．空铺式
B．粘贴式
④防水层内的钢筋在分格缝处也应连通，保持防水层的整体性
A.① ② ③
B.①
C.②③④
D. ②③
46.保温屋顶为了防止保温材料受潮，应采取（
）措施。
A.加大屋面斜度
B.用钢筋混凝土基层
C.增设隔汽层
D. 加做水泥砂浆粉刷层
47.下列哪一项措施不能提高普通水泥砂浆和混凝土的防水性能？（ ）
A.添加防水剂
）层 ，二 级 耐 火 最 多（
）层 。
A．1 3
B.2 4
C. 3 6
D. 2 5
15
2
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 7．根据现浇板的正立面图，请选择平面图上作出的重合断面图正确的选项。（ ）
8．请选择下列圆形和弧形平面图形中，定位轴线表示径向和环向正确的选项。（ ）
9．选择下图两个剖面的剖视方向正确的选项。（
）
3
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 10．下面哪个选项在总图中代表散状材料露天堆场？（ ）
井字梁楼
A． 卷 材 粘 贴 类
B．块材镶铺类
C． 整 体 类
D．涂料类
板是双向 受力的,
36. 下列适合于用于 12mx15m 的会议室的钢筋混凝土楼板是（
）。
肋梁楼板
A.无 梁 楼 板
B. 槽形板
一般是单
C.井 字 楼 板
D.肋梁式楼板
向受力。 37. 楼梯梯段宽度大于（ ）时，需要在梯段的中间增加中间扶手。
④圈梁
A． ② ③
B．①④
C． ① ② ③ ④
D． ③ ④
31. 墙体的稳定性与墙的（ ）有关。
A． 长 度 ． 材 料 强 度
B．高度．长度和宽度
C． 材 料 强 度 ． 高 度
D．材料强度
32.为提高墙体稳定性，对墙身所采取的加固措施中不包括以下哪一项？（ ）
A．设置门垛
B． 设 置 过 梁
C． 增 设 壁 柱
D. 铝合金窗在安装时，外框应与墙体连接牢固，最好直接埋入墙中
45.下列有关屋面刚性防水层分格缝的说法，正确的是（ ）。
①分格缝可以减少刚性防水层的伸缩变形，防止和限制裂缝的产生；
②分格缝的设置主要是为了把大块现浇混凝土分割为小块，方便施工；
③刚性防水层与女儿墙之间不应设分格缝，以保证泛水处防水效果。
A.铝 合 金 门 窗 框 料 型 材 表 面 经 过 氧 化 着 色 处 理 后 可 以 制 成 各 种 柔 和 的 颜
色
B.铝合金门窗强度高，刚性好，但使用久后氧化层易褪色
C.铝 合 金 门 窗 密 封 性 较 好 ， 气 密 性 ． 隔 热 性 比 木 门 窗 ． 塑 钢 门 窗 有 显 著
提高
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
2016年全国职业院校技能大赛中职组建筑CAD赛项 “建筑施工图识图与理论”环节试题
共 50 题，其中建筑识图 25 题，每题 0.8 分；房建理论 25 题，每题 0.4 分，总分 30 分。 1．根据所给构件正立面图和平面图，选择正确的左侧立面图。（ ）
C．实铺式
D．拼装式
16. 下列图示中属于挑板式阳台的为（ ）。
挑板
压梁
挑梁 17. 请选择坡屋顶顶层层高量取位置正确的选项。（ ）
7
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
18. 图中梯段净高表达正确的是（
）。
19. 已知某商场楼梯平面，请选择1号详图正确的选项。（ ）
8
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
11. 如图所示，梁高为 400mm,楼板厚 100mm。请问哪一选项为半地下室？（ ） 房间室内地面低于室外设计地面的 平均高度大于该房间平均净高的 1/3，且不大于1/2者。
12. 图中地下室卷材防水构造正确的选项是（ ）。
4
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
13. 图中所示玻璃幕墙形式为（ A．露框玻璃幕墙 C. 半隐框式玻璃幕墙
20. 某住宅的楼梯剖面图如下，为满足平台梁下净高要求，h 至少为（
）。
A.2000
B.2200
C.2300
D.2500
21.请选择图中门窗洞口尺寸标注正确的选项（ ）。
9
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
A.① ④
B. ①③
22.下列门窗图例与名称对应正确的是（
C.②③ ）。
D． 地 下 水 常 年 或 最 高 水 位 低 于 地 下 室 地 坪
28. 下列关于刚性基础的说法，错误的是（ ）。
A. 由刚性材料制作的基础称为刚性基础
B. 由混凝土．钢筋混凝土制作的基础是刚性基础
C. 砖、石砌筑的基础是刚性基础
D. 通常砖砌基础的刚性角应控制在 26°至 33°之间，混凝土基础的刚
性 角 控 制 在 45 度以内
29. 对砖混结构建筑，下面哪种作法不能够提高结构抗震性能（ ）。
A． 空 心 楼 板
B．钢筋混凝土圈梁
C．构造柱
D．钢筋混凝土过梁30. 为强建筑物的整体刚度可采取（）等措施。
12
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
①构造柱
②变形缝
③预制楼板
D.① ③ ④
11
2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题
单侧厕所隔间至对面墙面的净距： 当采用内开门时，不应小于1.10m； 当采用外开门时不应小于1.30m； 双侧厕所隔间之间的净距： 当采用内开门时，不应小于1.10m；
26. 地下水外防水构造的防水卷材数由地下水位高出地下室地坪高度 H 确定，当 H=11m
D．设置钢筋混凝土构造柱
33. 某纺纱车间地面宜采用（
）。
A.菱苦土地面
B.水磨石地面
C.水玻璃混凝土地面
D. 水泥砂浆地面
