接触网导高测量
浅谈接触网导高及拉出值测量方法
浅谈接触网导高及拉出值测量方法摘要:针对我国电气化铁路施工和日常运营维护中需要对接触网重要的静态参数导高、拉出值进行大量的测量的特点，系统地介绍和总结了几种测量方法的测量原理、优缺点。
引言接触网是电气化铁路的主要设备之一，随着我国电气化铁路运营速度的不断提高，确保接触网处于良好状态，保障不间断供电，维持良好的弓网关系动态特性成为保证高速或快速列车安全稳定运行的重要前提，接触网的各种静态参数能否满足设计的要求是获得良好的接触网弓网关系的基础，因此在新建或扩建电气化铁路以及在电气化铁路日常运营维护中，常常需要对一些主要的接触网静态参数进行测量，它们包括接触线高度、接触线拉出值、定位管坡度、支柱位置、线岔数据、锚段关节数据等，通过检测获得的接触悬挂基础数据进行分析或处理，一方面可以在常规巡检时及时发现接触网隐患，消除各种故障，保障线路安全运行;另一方面在建设或更换接触网导线时，可将数据输入专用计算软件获得其他安装数值，使施工质量得到保证。
一、接触网导高、拉出值的定义及测量在电气化铁路的建设和日常运营维护中，接触网的导线和承力索的高度和拉出值是两个最为重要的接触网参数。
其定义如图1所示导线受电弓中心拉出值导高图1 接触网导高、拉出值的定义接触导线的高度(简称导高)是指导线相对于钢轨面连线的垂直长度。
如果接触导线高度过高则会使受电弓离线产生电弧烧损接触线和受电弓，过低则会危及人员和超限货物的安全，另外很小的距离内接触导线高度(即导线坡度)变化过大时，易产生电弧而影响弓网受流质量，加大滑板的导线的磨耗。
在直线区段上，接触线在定位点处相对于线路中心的偏移距离，称为拉出值(或之字值);在曲线区段导线则被布置成折线的形式，此折线一般与受电弓中心的行迹相割或相切，这种在定位点处接触线距受电弓中线行迹的距离称为拉出值。
电气化铁路上接触线的拉出值的设计是为了使电力机车在运行时使受电弓与接触导线在一定范围内均匀接触摩擦，使受电弓滑板磨耗均匀，延长其使用寿命。
接触网拉出值的简介
接触网导高与拉出值测量一、接触网导高与拉出值测量的工程意义：接触网导高与拉出值作为接触网的基本参数，工程上有着重要作用，具体表现在：1、承力索架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为接触线架设创造条件。
2、接触线架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为悬挂调整提供基础参数，尤其是为整体吊弦的预制与安装提供计算依据。
3、悬挂调整后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查悬挂调整结果是否符合要求。
二、接触网导高与拉出值测量方法：1、直接测量法：较为简单，实训时采用；2、间接测量法：工程检测时采用，具体有两种方法：TR-2型测距器配专用计算器三角形测量法与接触网参数激光测量法。
三、接触网导高与拉出值测量工程方法原理：如图1所示，在现场采集悬挂点处承力索到2条钢轨内缘的距离A、B及2个相邻支柱间的跨距L并将测量数据记录下来。
（1）根据式(1)计算承力索对线路中心的水平偏移距离a′，单位mm：a′= (B2-A2)/(2×1435)。
（1）（2）根据式(2)计算承力索对轨面的垂直距离H1′，单位mm：H1′={A2-[14352-(B2-A2)]2/(4×14352)}1/2。
（2）（3）根据公式(3)计算该悬挂点处承力索的结构高度：h = [ (H1′- H )2+(a′- a )2 ]1/2，（3）式中，H为设计导线高度，单位mm；a为设计拉出值，单位mm。
说明：1、以上计算过程，是先计算的挂点处承力索的高度H1′，如将其定义为接触线高度H1′，测量原理相同，仅需将A、B值的测量起点改为到接触线处即可。
2、计算公式（1）所得结果，在直链型悬挂中即为拉出值（或称之字值）。
四、TR型测距器配专用计算器接触网导高与拉出值测量法TR型测距器是唯一的把三角法测量原理和电子计算器结合在一起的用于电气化铁路接触线几何参数地面测量的计测工具。

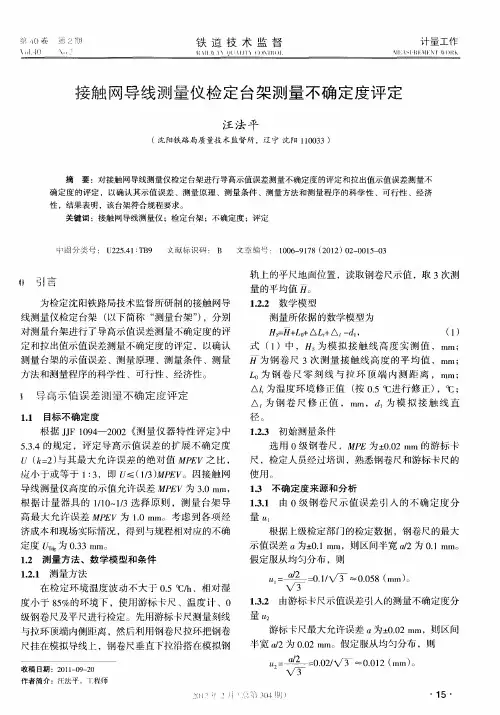

接触网导线测量仪检定台架测量不确定度评定
ｌ 导 离承值 误 差 测 量 不确 定 度评 定
１１ 目标不 确定 度 ．
根据 Ｊ ０４ ２０ 《 Ｊ １９－ ０２ 测量仪器特性评定》 Ｆ 中
５． ．４的规 定 ，评定 导 高 示 值误 差 的扩 展 不 确定 度 ３ Ｕ （＝ ） ｋ ２ 与其 最 大 允许 误 差 的绝对 值 ＭＰ ＥＶ之 比 ， 应小 于或 等 于 １ ３ ： ，即 ≤（／） Ｅ 。 因接 触 网 １ ＭＰ Ｖ ３
ＨｓＨ＋ ０ ＝ Ｌ ＋△ ＋△ — ｌ ｄ， （） １
定 和拉 出值 示值 误差 测量 不确定度 的评 定 ，以确认
测量 台架 的示值 误差 、测量 原理 、测量 条件 、测量 方法 和测量 程序 的科学 性 、可行性 、经 济性 。
式 （ ）中 ， １
为模 拟 接 触 线 高 度 实 测 值 ，ｍｍ；
、３ ／
・
作者简介 ：汗法平 ， 程师 １ ・ ５
计 量 工 作
接 触 网导 线 测 仪 榆 定 架 测 不 确 定 度 定
１ ． 由钢 卷尺估 读引人 的不 确定度 分量 ．３ ３ ０级 钢卷 尺 的分度 值为 １ｍ ｍ，服 从 均匀 分布 ，
则
１
并贴 近检定 台架拉 出值 标尺边 缘垂 下 ，凌出 吊线 对
Ｍ： ： ． ０１ ／ 一００ ８（ ｍ） ．５ ｍ 。
、３ ／
在检 定 环 境温 度 波 动不 大 于 ０５℃／ 、相对 湿 ． ｈ
度小于 ８ ％的环境下 ，使用游标卡尺 、温度计 、０ ５
级钢卷 尺及 平尺 进行检 定 。先用游 标卡 尺测 量刻线 与拉 环顶端 内侧 距离 ，然后 利用钢 卷 尺拉环 把钢卷 尺挂 在模 拟导线 上 ，钢卷 尺垂直下 拉沿 搭在模 拟钢
接触网常用参数标准及测量计算
接触网常用参数标准及测量计算一、拉出值（跨中偏移值）1、技术标准160km/h及以下区段：标准值：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
安全值：之字值≤400mm；拉出值≤450mm。
限界值：之字值450mm；拉出值450mm。
160km/h以上区段：标准值：设计值。
安全值：设计值±30mm。
限界值：同安全值。
2、测量方法利用DJJ多功能激光接触网检测仪进行拉出值测量：受电弓滑板平面与两钢轨平面平行，检测仪与两钢轨平面平行，测量时无需考虑外轨超高，直接校准定位点在检测仪上的投影位置，此位置与检测仪中心点的距离就是拉出值。
二、导线高度1、技术标准标准值：区段的设计采用值。
安全值：标准值±100mm。
限界值：小于6500mm；任何情况下不低于该区段允许的最低值。
当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
2、测量方法利用DJJ多功能激光接触网检测仪进行导高测量：将测量仪置于两钢轨之上与两轨面平行，利用测量仪上的观察窗校准定位点位置，测出定位点至两轨面的垂直距离即为导高。
三、导线坡度及坡变率1、技术标准标准值： 120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰。
安全值：120km/h及以下区段≤5‰；120-160km/h区段≤4‰。
其他同标准值。
限界值：120km/h及以下区段≤8‰；120-200km/h区段≤5‰；200km/h及以上区段同安全值。
160km/h及以上区段，定位点两侧第一根吊弦处接触线高度应相等，相对该定位点的接触线高度允许误差±10mm，但不得出现V字型。
2、测量与计算方法定位点A与定位点B之间的坡度测量：1、测出A点的导高h a；2、测出B点的导高h b；3、测出或计算出A、B之间的距离H；4、计算出A、B两点之间的导线坡度P ab＝（h b －h a）/H×1000‰；5、将P ab记入定位点B的导线坡度P b，即P ab＝P b。
DJJ-8型数字化激光接触网检测仪使用说明
D D J J J J --型型数数字字化化激激光光接接触触网网检检测测仪仪使使用用说说明明导高拉出值测量1． 拉伸测量架，使两测脚紧靠钢轨内侧，旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 将主机固定轴插入测量架的滑块上，通过观察窗瞄准接触线投影，轻轻左右移动滑块和前后移动测量架，使接触线上的测量点投影与十字丝穿插点严格重合。
3． 拉出值读取：当接触线上的测量点与十字丝穿插点严格重合时，滑块的边缘与拉出值读数尺相交的读数〔读数较大的那一侧〕为拉出值4． 导高的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出导高。
5． 测量架构造本身保证了射出的激光束和钢轨面互相垂直，所以无论在直线还是在曲线上测量拉出值时都不需要调水平。
线岔中心的测量：1． 拉伸测量架，将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 轻轻移动滑块，使观察窗中的十字丝穿插点和线岔中心投影重合。
3． 线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出线岔的宽度;红色刻度尺和滑块交点的读数〔读数较小的那一侧〕加上40mm 就是线岔中心偏离某一内轨的距离.500mm 处水平测量：1． 测量架平放与线岔两钢轨面上。
注意：测量架不必拉开。
2． 轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm 。
3． 先测某一接触线的导高，按一下“—〞号，再测另一接触线的导高，按一下“=〞，液晶显示数值即为500mm 处高差。
轨距的测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
此时可从轨距辅助尺上读出轨距，数值为1400+轨距尺刚露出之读数。
2． 例：轨距尺读数为35mm ，轨距即为：1400+35=1435mm 。
外轨超高测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
2． 竖直超高尺，旋动超高尺手轮，调整水平气泡居中，此时超高尺读数即为外轨超高数值。
接触网导高测量
挂接地线
检查绝缘工具、接地线有无损坏， 验电棒自检有无声光报警器。 将地线杆接好，地线捋开。用钢 丝刷对钢轨进行除锈，再将地线 钩子接到打磨得钢轨上，并用扳 手拧紧。 穿戴好绝缘靴、绝缘手套。现场 在同等级带电体上检验验电棒是 否良好。 用验电棒对停电设备进行验电， 证明停电后。将地线挂在挺电设 备上。 拆地线时穿戴好防护用具，先拆 与设备相连的一端，后拆钢轨上 的一端。 收拾东西撤出现场。
测量方法：将带有测量尺刻度的专用测量杆一头搭在接触线上，另一头
搭在钢轨面上，测量杆伸出的最大刻度即为导高。
方法三：DJJ型激光测量仪
优点：
1.无接触测量，避免接触 2.7万伏高压输电线，保证 测量人员人身安全。 2.基本不受天气条件影响。 3.体积小、重量轻，便于工 作人员野外操作。 4.测量结果精度高，测量速 度快，极大提高了工作效率 5.仪器操作简便、直观，容 易上手。
导高测量方法
1 2 3
铅垂线+丁字尺+卷 尺 测杆
DJJ型激光测量仪
方法一：铅垂线+卷尺+丁字尺
优点：测量工具成本低， 易获得，技术简单容易 掌握。
缺点：属于接触测量，导线带 电时需要借助绝缘侧杆，危险 性较大；测量精度最低尤其是 线路曲线段及有超高时的测量 误差较大
测量方法：用一根带有圆锥形线坠的垂线
用2500V兆欧表分段测量有 效绝缘部分的电阻，两极间 距为20cm，绝缘电阻不得少 于100Ω
A B
用干燥的抹布对验电棒进 行擦拭
C
D E F
再在接触线上检测，若无 任何响动则证明已断电， 反之则证明接触线有电。 检查声光报警器是否良好
先在同等级带电体上接触 测量，若验电棒发出嘀嘀 报警声则证明其良好
接触网实做
实作项目：1、看接触网平面图2、环节吊弦制作3、中间支柱腕臂予配（正定位）4、使用摇表测试绝缘工具的绝缘电阻5、定位点拉出值测量6、验电接地7、承力索回头制作（楔型线夹）8、铜接触线接续9、测量线岔（单开标准定位）10、检调拉出值11、检调隔离开关12、更换定位器13、更换火花间隙14、电联接器检修15、更换分段绝缘器16、使用红外线测温仪测温17、检调接触网软横跨18、检调补偿装置19、更换接触网棒式绝缘子20、更换水平拉杆悬式绝缘子21、更换接触网下锚绝缘子22、更换接触网下锚补偿绳23、工作领导人组织线岔停电检修24、编制接触网锚段关节检修工艺25、制定接触线断线事故抢修方案26、制定承力索断线事故抢修方案27、制定支柱断杆事故抢修方案一、看接触网平面图二、环节吊弦制作三、中间支柱腕臂予配（正定位）四、使用摇表测试绝缘工具的绝缘电阻六、验电接地七、承力索回头制作（楔型线夹）九、测量线岔（单开标准定位）十、检调拉出值十一、检调隔离开关十二、更换定位器十六、使用红外线测温仪测温十七、检调接触网软横跨十八、检调补偿装置（二）考核内容及评分标准二十二、更换接触网下锚补偿绳二十三、工作领导人组织线岔停电检修1、作业前准备：（共35分）作为工作领导人，必须按照《接触网安全工作规程》和《接触网运行检修规程》组织作业。
（2分）停电作业的程序为：作业前准备（审核、宣读工作票，分工，准备工器具和材料，前往作业地点）—要令、设置防护—验电接地—检修作业—收工—撤除地线—清理作业现场—消令—撤离现场返回工区、收工总结。
（5分）（1）审核工作票：工作领导人当接到工作票后，首先要认真熟悉工作票中的内容，审核工作票中的安全措施、作业地点、时间、作业组成员等是否符合要求，对工作票中的内容有疑义时，要及时向发票人提出，经认真分析，确认正确无误后，方可执行，确保采取的安全措施正确而完备。
（8分）（2）宣读工作票：作业前，工作领导人要组织作业组全体成员集合，宣读工作票的内容并布置安全保护措施。
刚性接触网维护检修重点及处理措施
