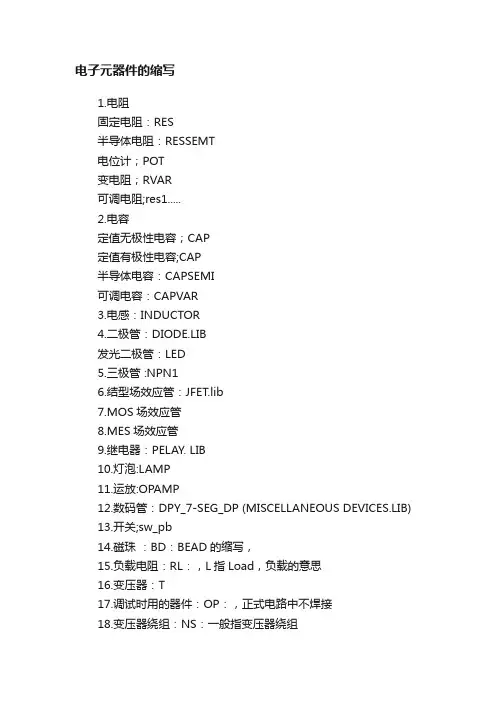

电子元器件的缩写1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb14.磁珠：BD：BEAD的缩写，15.负载电阻：RL：，L指Load，负载的意思16.变压器：T17.调试时用的器件：OP：，正式电路中不焊接18.变压器绕组：NS：一般指变压器绕组19.接插件、U型跳线：JP：原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDGE 1 整流桥(二极管)BRIDGE 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU 集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing T ools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4 根线的BCD码7SEG 3-8 译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED，液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 SeriesAND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3 段LEDDPY_7-SEG 7 段LEDDPY_7-SEG_DP 7 段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFETMOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括 LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000 系列ECL.LIB 包括 ECL10000 系列OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括 FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC 公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIACTEXOAC.LIB 包括德州仪器公司的运算放大器和比较器PNP 三极管NPN DAR NPN 三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关序号英文简写元件英文名元件中文名1 Res semi Semiconductor Resistor 半导体电阻2 Cap semi Semiconductor Capacitor 半导体电容器3 Cap Var Variable or AdjustableCapacitor可变或可调电容4 Cap Pol1 Polarized Capacitor (Radial) 极化电容（径向）5 Cap Pol2 Polarized Capacitor (Axial) 极化电容（轴向）6 Cap Capacitor 电容（径向）7 Cap Pol3 Polarized Capacitor (SurfaceMount)极化电容（表面贴装）8 Cap Feed Feed-Through Capacitor 馈通电容9 Cap2 Capacitor 电容10 ResVaristorVaristor (Voltage-SensitiveResistor)压敏电阻（电压敏感电阻）11 Res Tap Tapped Resistor 抽头电阻12 Res Thermal T hermal Resistor 热敏电阻13 Rpot Potentiometer Resistor （侧调或顶调）电位器14 Rpot SM Square Trimming Potentiometer （顶调）方形电位器15 Res Bridge Resistor Bridge 电阻桥16 Bridge1 Full Wave Diode Bridge 整流桥17 Bridge2 Bridge Rectifier 整流桥集成组件（比1封装较大）18 Res Adj Variable Resistor 可变电阻19 Res3 Resistor IPC的高密度贴片电阻20 D Tunnel2 Tunnel Diode - Dependent SourceModel隧道二极管 - 依赖源模型21 D Varactor Variable Capacitance Diode 变容二极管22 D Schottky Schottky Diode 肖特基二极管23 Diode1N54023 Amp General Purpose Rectifier 3放大器通用整流器其中，cap，cap2，cap pol1和cap pol2分别如下图所示：有极性电容为电解电容，无极性电容为普通电容，电解电容的容量一般比普通电容的大，在滤波时电解电容用于滤低频，普通电容用于滤高频。
所有厂家的英文缩写与中文全称
所有厂家的英文缩写与中文全称,你自已对照吧ADV 美国先进半导体公司AEG 美国AEG公司AEI 英国联合电子工业公司AEL 英、德半导体器件股份公司ALE 美国ALEGROMICRO 公司ALP 美国ALPHA INDNSTRLES 公司AME 挪威微电子技术公司AMP 美国安派克斯电子公司AMS 美国微系统公司APT 美国先进功率技术公司ATE 意大利米兰ATES公司ATT 美国电话电报公司AVA 美、德先进技术公司BEN 美国本迪克斯有限公司BHA 印度BHARAT电子有限公司CAL 美国CALOGIC公司CDI 印度大陆器件公司CEN 美国中央半导体公司CLV 美国CLEVITE晶体管公司COL 美国COLLMER公司CRI 美国克里姆森半导体公司CTR 美国通信晶体管公司CSA 美国CSA工业公司DIC 美国狄克逊电子公司DIO 美国二极管公司DIR 美国DIRECTED ENERGR公司LUC 英、德LUCCAS电气股份公司MAC 美国M/A康姆半导体产品公司MAR 英国马可尼电子器件公司MAL 美国MALLORY国际公司MAT 日本松下公司MCR 美国MCRWVE TECH公司MIC 中国香港微电子股份公司MIS 德、意MISTRAL公司MIT 日本三菱公司MOT 美国莫托罗拉半导体公司MUL 英国马德拉有限公司NAS 美、德北美半导体电子公司NEW 英国新市场晶体管有限公司NIP 日本日电公司NJR 日本新日本无线电股份有公司NSC 美国国家半导体公司NUC 美国核电子产品公司OKI 日本冲电气工业公司OMN 美国OMNIREL公司OPT 美国OPTEK公司ORG 日本欧里井电气公司PHI 荷兰飞利浦公司POL 美国PORYFET公司POW 美国何雷克斯公司PIS 美国普利西产品公司PTC 美国功率晶体管公司RAY 美、德雷声半导体公司REC 美国无线电公司RET 美国雷蒂肯公司RFG 美国射频增益公司RTC 法、德RTC 无线电技术公司SAK 日本三肯公司SAM 韩国三星公司SAN 日本三舍公司SEL 英国塞米特朗公司DIT 德国DITRATHERM公司ETC 美国电子晶体管公司FCH 美国范恰得公司FER 英、德费兰蒂有限公司FJD 日本富士电机公司FRE 美国FEDERICK公司FUI 日本富士通公司FUM 美国富士通微电子公司GEC 美国詹特朗公司GEN 美国通用电气公司GEU 加拿大GENNUM公司GPD 美国锗功率器件公司HAR 美国哈里斯半导体公司HFO 德国VHB联合企业HIT 日本日立公司HSC 美国HELLOS半导体公司IDI 美国国际器件公司INJ 日本国际器件公司INR 美、德国际整流器件公司INT 美国INTER FET 公司IPR 罗、德I P R S BANEASA公司ISI 英国英特锡尔公司ITT 德国楞茨标准电气公司IXY 美国电报公司半导体体部KOR 韩国电子公司KYO 日本东光股份公司LTT 法国电话公司SEM 美国半导体公司SES 法国巴黎斯公司SGS 法、意电子元件股份公司SHI 日本芝蒲电气公司SIE 德国西门子AG公司SIG 美国西格尼蒂克斯公司SIL 美、德硅技术公司SML 美、德塞迈拉布公司SOL 美、德固体电子公司SON 日本萦尼公司SPE 美国空间功率电子学公司SPR 美国史普拉格公司SSI 美国固体工业公司STC 美国硅晶体管公司STI 美国半导体技术公司SUP 美国超技术公司TDY 美、德TELEDYNE晶体管电子公司TEL 德国德律风根电子公司TES 捷克TESLA公司THO 法国汤姆逊公司TIX 美国德州仪器公司TOG 日本东北金属工业公司TOS 日本东芝公司TOY 日本罗姆公司TRA 美国晶体管有限公司TRW 英、德TRN半导体公司UCA 英、德联合碳化物公司电子分部UNI 美国尤尼特罗德公司UNR 波兰外资企业公司WAB 美、德WALBERN器件公司WES 英国韦斯特科德半导体公司VAL 德国凡尔伏公司YAU 日本GENERAL股份公司ZET 英国XETEX公司。
半导体器件参英文缩写与中文全称对照
半导体器件参英文缩写与中文全称对照A 宽频带放大AM 调幅CC 恒流CHOP 斩波、限幅C-MIC 电容话筒专用D 变频换流DC 直流DIFF 差分放大DUAL 配对管DUAL-GATE 双栅四极FM 调频GEP 互补类型HA 行输出级HF 高频放大（射频放大）HG 高跨导HI-IMP 高输入阻抗HI-REL 高可靠性LMP-C 阻抗变换L 功率放大MAP 匹配对管MIN 微型MIX或M 混频MW 微波NF 音频（低频）N-FET 硅N沟道场效应晶体管P-FET 硅P沟道场效应晶体管GE-N-FET 锗N沟道场效应晶体管GE-P-FET 锗P沟道场效应晶体管GaAS-FET 砷化镓结型N沟道场效应晶体管O 振荡S 开关SW-REG 开关电源SYM 对称类TEMP 温度传感TR 激励、驱动TUN 调谐TV 电视TC 小型器件标志UHF 超高频UNI 一般用途V 前置/输入级VA 场输出级VHF 甚高频VID 视频VR 可变电阻ZF 中放V-FET V型槽MOSFETMOS-INM MOSFET独立组件MOS-ARR MOSFET陈列组件MOS-HBM MOSFET半桥组件MOS-FBM 全桥组件MOS-TPBM MOSFET三相桥组件SB肖特基势垒栅场效应晶体管MES 金属半导体场效应晶体管（一般为N沟道，若P沟道则在备注栏中注明）HEMT 高电子迁移率晶体管SENSE FET 电流敏感动率MOS场效应管SIT 静电感应晶体管IGBT 绝缘栅比极晶体管ALGaAS 铝家砷。
全球半导体器件电子元件厂商英文缩写与中文全称对照
美、德固体电子公司
MUL
英国马德拉有限公司
SON
日本萦尼公司
NAS
美、德北美半导体电子公司
SPE
美国空间功率电子学公司
NEW
英国新市场晶体管有限公司
SPR
美国史普拉格公司
NIP
日本日电公司
SSI
美国固体工业公司
NJR
日本新日本无线电股份有公司
STC
美国硅晶体管公司
NSC
美国国家半导体公司
STI
ADV
美国先进半导体公司
DIT
德国DITRATHERM公司
AEG
美国AEG公司
ETC
美国电子晶体管公司
AEI
英国联合电子工业公司
FCH
美国范恰得公司
AEL
英、德半导体器件股份公司
FER
英、德费兰蒂有限公司
ALE
美国ALEGROMICRO公司
FJD
日本富士电机公司
ALP
美国ALPHAINDNSTRLES公司
美国半导体技术公司
NUC
美国核电子产品公司
SUP
美国超技术公司
OKI
日本冲电气工业公司
TDY
美、德TELEDYNE晶体管电子公司
OMN
美国OMNIREL公司
TEL
德国德律风根电子公司
OPT
美国OPTEK公司
TES
捷克TESLA公司
ORG
日本欧里井电气公司
THO
法国汤姆逊公司
PHI
荷兰飞利浦公司
TIX
IXY
美国电报公司半导体体部
DIO
美国二极管公司
KOR
半导体常用英语词汇

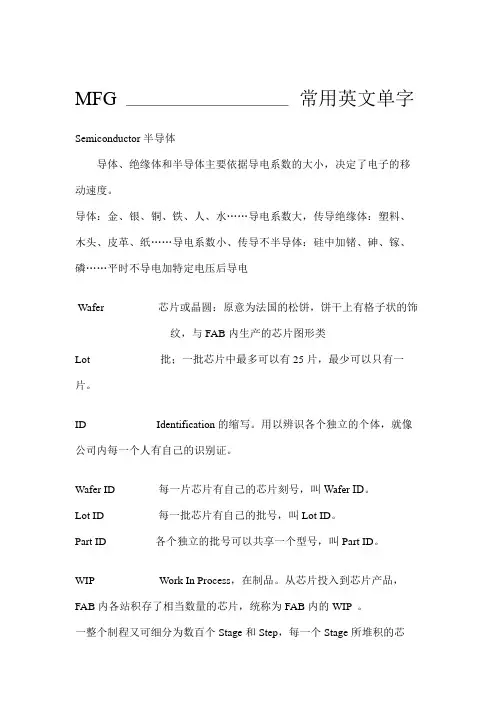

MFG 常用英文单字Semiconductor半导体导体、绝缘体和半导体主要依据导电系数的大小，决定了电子的移动速度。
导体：金、银、铜、铁、人、水……导电系数大，传导绝缘体：塑料、木头、皮革、纸……导电系数小、传导不半导体：硅中加锗、砷、镓、磷……平时不导电加特定电压后导电Wafer 芯片或晶圆：原意为法国的松饼，饼干上有格子状的饰纹，与FAB内生产的芯片图形类Lot 批；一批芯片中最多可以有25片，最少可以只有一片。
ID Identification的缩写。
用以辨识各个独立的个体，就像公司内每一个人有自己的识别证。
Wafer ID 每一片芯片有自己的芯片刻号，叫Wafer ID。
Lot ID 每一批芯片有自己的批号，叫Lot ID。
Part ID 各个独立的批号可以共享一个型号，叫Part ID。
WIP Work In Process，在制品。
从芯片投入到芯片产品，FAB内各站积存了相当数量的芯片，统称为FAB内的WIP 。
一整个制程又可细分为数百个Stage和Step，每一个Stage所堆积的芯片，称为Stage WIP。
Lot Priority 每一批产品在加工的过程中在WIP中被选择进机台的优先级。
Super Hot Run的优先级为1，视为等级最高，必要时，当Lo上一站加工时，本站便要空着机台等待Super Hot RuHot Run的优先级为2，紧急程度比Super Hot Run次一级。
Normal的优先级为3，视为正常的等级，按正常的派货原则视常班向生产指令而Cycle time 生产周期，FAB Cycle Time 定义为：从芯片投入到芯片产生的这一段时间。
Stage Cycle Time：Lot从进站等候开始到当站加工后出货时间点截Spec. 规格Specification的缩写。
产品在机台加工过程中，每一站均设定规格。
机台加工后，产品或控片经由量测机台量测，该产品加工后，是否在规格内。
半导体英文词汇
1 Active Area 主动区（工作区）主动晶体管（ACTIVE TRANSISTOR）被制造的区域即所谓的主动区（ACTIVE AREA）。
在标准之MOS制造过程中ACTIVE AREA是由一层氮化硅光罩即等接氮化硅蚀刻之后的局部场区氧化所形成的，而由于利用到局部场氧化之步骤，所以ACTIVE AREA会受到鸟嘴（BIRD’S BEAK）之影响而比原先之氮化硅光罩所定义的区域来的小，以长0.6UM之场区氧化而言，大概会有0.5UM之BIRD’S BEAK存在，也就是说ACTIVE AREA比原在之氮化硅光罩所定义的区域小0.5UM。
2 ACTONE 丙酮 1. 丙酮是有机溶剂的一种，分子式为CH3COCH3。
2. 性质为无色，具刺激性及薄荷臭味之液体。
3. 在FAB内之用途，主要在于黄光室内正光阻之清洗、擦拭。
4. 对神经中枢具中度麻醉性，对皮肤黏膜具轻微毒性，长期接触会引起皮肤炎，吸入过量之丙酮蒸汽会刺激鼻、眼结膜及咽喉黏膜，甚至引起头痛、恶心、呕吐、目眩、意识不明等。
5. 允许浓度1000PPM。
3 ADI 显影后检查1.定义：After Developing Inspection 之缩写2.目的：检查黄光室制程；光阻覆盖→对准→曝光→显影。
发现缺点后，如覆盖不良、显影不良…等即予修改，以维护产品良率、品质。
3.方法：利用目检、显微镜为之。
4 AEI 蚀刻后检查 1. 定义：AEI即After Etching Inspection，在蚀刻制程光阻去除前及光阻去除后，分别对产品实施全检或抽样检查。
2.目的：2-1提高产品良率，避免不良品外流。
2-2达到品质的一致性和制程之重复性。
2-3显示制程能力之指针2-4阻止异常扩大，节省成本3.通常AEI检查出来之不良品，非必要时很少作修改，因为重去氧化层或重长氧化层可能造成组件特性改变可靠性变差、缺点密度增加，生产成本增高，以及良率降低之缺点。
半导体常用英语词汇
MFG 常用英文单字Semiconductor半导体导体、绝缘体和半导体主要依据导电系数的大小，决定了电子的移动速度。
导体：金、银、铜、铁、人、水……导电系数大，传导容易绝缘体：塑料、木头、皮革、纸……导电系数小、传导不容易半导体：硅中加锗、砷、镓、磷……平时不导电加特定电压后导电Wafer 芯片或晶圆：原意为法国的松饼，饼干上有格子状的饰纹，与FAB内生产的芯片图形类似。
Lot 批；一批芯片中最多可以有25片，最少可以只有一片。
ID Identification的缩写。
用以辨识各个独立的个体，就像公司内每一个人有自己的识别证。
Wafer ID 每一片芯片有自己的芯片刻号，叫Wafer ID。
Lot ID 每一批芯片有自己的批号，叫Lot ID。
Part ID 各个独立的批号可以共享一个型号，叫Part ID。
WIP Work In Process，在制品。
从芯片投入到芯片产品，FAB内各站积存了相当数量的芯片，统称为FAB内的WIP 。
一整个制程又可细分为数百个Stage和Step，每一个Stage所堆积的芯片，称为Stage WIP。
Lot Priority 每一批产品在加工的过程中在WIP中被选择进机台的优先级。
Super Hot Run的优先级为1，视为等级最高，必要时，当Lot在上一站加工时，本站便要空着机台等待Super Hot Run。
Hot Run的优先级为2，紧急程度比Super Hot Run次一级。
Normal的优先级为3，视为正常的等级，按正常的派货原则，或视常班向生产指令而定。
Cycle time 生产周期，FAB Cycle Time 定义为：从芯片投入到芯片产生的这一段时间。
Stage Cycle Time：Lot从进站等候开始到当站加工后出货时间点截止。
Spec. 规格Specification的缩写。
产品在机台加工过程中，每一站均设定规格。
机台加工后，产品或控片经由量测机台量测，该产品加工后，是否在规格内。
半导体器件参英文缩写与中文全称对照

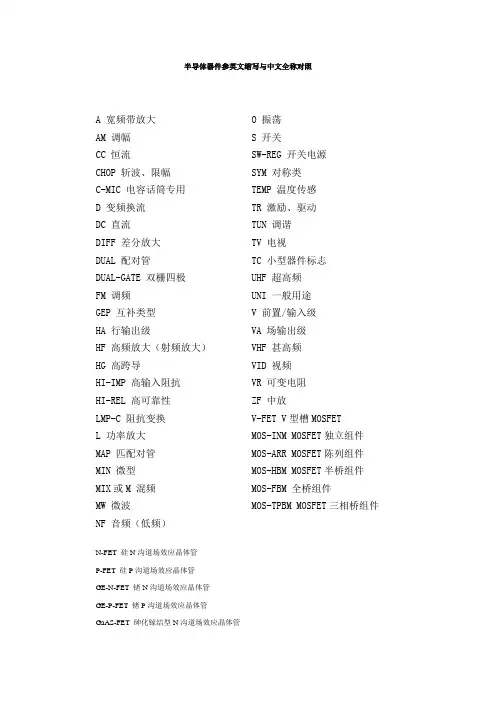

半导体器件参英文缩写与中文全称对照半导体器件参英文缩写与中文全称对照A 宽频带放大AM 调幅CC 恒流CHOP 斩波、限幅C-MIC 电容话筒专用D 变频换流DC 直流DIFF 差分放大DUAL 配对管DUAL-GATE 双栅四极FM 调频GEP 互补类型HA 行输出级HF 高频放大（射频放大）HG 高跨导HI-IMP 高输入阻抗HI-REL 高可靠性LMP-C 阻抗变换L 功率放大MAP 匹配对管MIN 微型MIX或M 混频MW 微波NF 音频（低频）N-FET 硅N沟道场效应晶体管P-FET 硅P沟道场效应晶体管GE-N-FET 锗N沟道场效应晶体管O 振荡S 开关SW-REG 开关电源SYM 对称类TEMP 温度传感TR 激励、驱动TUN 调谐TV 电视TC 小型器件标志UHF 超高频UNI 一般用途V 前置/输入级VA 场输出级VHF 甚高频VID 视频VR 可变电阻ZF 中放V-FET V型槽MOSFETMOS-INM MOSFET独立组件MOS-ARR MOSFET陈列组件MOS-HBM MOSFET半桥组件MOS-FBM 全桥组件MOS-TPBM MOSFET三相桥组件GE-P-FET 锗P沟道场效应晶体管GaAS-FET 砷化镓结型N沟道场效应晶体管SB肖特基势垒栅场效应晶体管MES 金属半导体场效应晶体管（一般为N 沟道，若P沟道则在备注栏中注明）HEMT 高电子迁移率晶体管SENSE FET 电流敏感动率MOS场效应管SIT 静电感应晶体管IGBT 绝缘栅比极晶体管ALGaAS 铝家砷。
