单片机用proteus仿真双机串口通信总结体会
两片单片机之间的串行通信（proteus仿真图+程序）
两片单片机之间的串行通信（proteus仿真图+程序）两片单片机之间的串行通信（仿真图+程序）AT89C51+MAX232功能：（1）甲机P1口的开关控制乙机P1口的发光二级管，开关闭合发光二级管亮，开关断开发光二级管灭。
（2）乙机P2口的开关控制甲机P2口的数码管，按下4*4矩阵键盘，显示对应的键值0~F （3）乙机P0^0口的开关控制甲机P2口的数码管，按下按键，数码管从0~9循环显示；乙机P0^2口的开关控制甲机P2口的数码管，按下按键，数码管清零。
/****************************甲机控制与接收*********************************/ #include#include#define uchar unsigned char#define uint unsigned intsbit K0=P1^0;sbit K1=P1^1;sbit K2=P1^2;sbit K3=P1^3;sbit K4=P1^4;sbit K5=P1^5;sbit K6=P1^6;sbit K7=P1^7;uchar i;uchar code tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; void delay(uint z){ uint x,y;for(x=z;x>0;x--)for(y=110;y<0;y--);}void send(uchar c) //向串口发送字符{ SBUF=c;while(TI==0);TI=0;}void main(){ uchar i;P2=0x00;SCON=0x50; //串口模式1TMOD=0x20; //T1工作模式2PCON=0x00; //波特率不倍增TH1=0xfd; //波特率设定6900TL1=0xfd;TI=RI=0;TR1=1; //启动定时器T1IE=0x90; //允许串口中断while(1){ if(K0==0) send('0'); else send('A');if(K1==0) send('1'); else send('B');if(K2==0) send('2'); else send('C');if(K3==0) send('3'); else send('D');if(K4==0) send('4'); else send('E');if(K5==0) send('5'); else send('F');if(K6==0) send('6'); else send('G');if(K7==0) send('7'); else send('H');}}void serial_int() interrupt 4 //甲机串口接收中断函数{ if(RI){ RI=0;if(SBUF>=0 &&SBUF<=15)P2=tab[SBUF];elseP2=0x00;if(SBUF=='x')if(i>=0&&i<9){i=i+1;P2=tab[i];}if(i==9) i=0;if(SBUF=='y'){P2=0x00;i=0;}}}/*****************************乙机控制与接收程序*****************************/ #include#include#define uchar unsigned char#define uint unsigned intsbit L0=P1^0;sbit L1=P1^1;sbit L2=P1^2;sbit L3=P1^3;sbit L4=P1^4;sbit L5=P1^5;sbit L6=P1^6;sbit L7=P1^7;sbit KEY1=P0^0;sbit KEY2=P0^2;void delay(uint z){ uint x,y;for(x=z;x>0;x--)for(y=110;y<0;y--);}void send(uchar c) //向串口发送字符{ SBUF=c;while(TI==0);TI=0;}uchar key() //按键扫描{ uchar keyon,temp;P2=0x0f;delay(1);temp=P2^0x0f;switch(temp){ case 1:keyon=3;break;case 2:keyon=2;break;case 4:keyon=1;break;case 8:keyon=0;break;default:keyon=16;}P2=0xf0;delay(1);temp=P2>>4^0x0f;switch(temp){ case 1:keyon+=0;break;case 2:keyon+=4;break;case 4:keyon+=8;break;case 8:keyon+=12;break;}return keyon;}void main(){ SCON=0x50; //串口模式1,允许接收TMOD=0x20; //T1 工作模式2PCON=0x00; //波特率不倍增TH1=0xfd; //波特率设定: 9600TL1=0xfd;TI=RI=0;TR1=1; //启动定时器T1IE=0x90; //允许串口中断delay(100);while(1){ P2=0xf0; //矩阵键盘if(P2!=0xf0)send(key());if(KEY1==1) //独立按键{ delay(20);if(KEY1==0)send('x');}if(KEY2==0) //清零send('y');}}void serial_int() interrupt 4 //乙机串口接收中断函数{ if(RI) { RI=0;switch(SBUF){ case '0':L0=0;break;case '1':L1=0;break;case '2':L2=0;break;case '3':L3=0;break;case '4':L4=0;break;case '5':L5=0;break;case '6':L6=0;break;case '7':L7=0;break;case 'A':L0=1;break;case 'B':L1=1;break;case 'C':L2=1;break;case 'D':L3=1;break;case 'E':L4=1;break;case 'F':L5=1;break;case 'G':L6=1;break;case 'H':L7=1;break;}}}。
基于Proteus的89C52双机通信仿真
基于Proteus的AT89C52双机通信仿真在一个Proteus工程中，添加两个AT89C52单片机，一个做主机，另一作从机。
现在要实现主机与从机之间的简单通信。
具体功能是：主机不停扫描矩阵键盘，如果有键被按下，则把相应按键的数字发送给从机，从机通过数码管显示它接受到的数据。
主机与从机之间的通信通过串行口实现。
构建Proteus仿真图时，如果感觉图纸不够大，放置元器件比较拥挤，可以通过System 选项 Set Sheet Side…选择A3图纸就合适了。
Proteus中的RS-232C标准接头COMPIM不需要连接MAX232，可以直接和单片机的RXD，TXD连接，因为COMPIM已经把MAX232集成在内部。
这里的串行通讯选择方式1，因为方式1的波特率与定时器T1的溢出率有关，所以可以通过设置定时器T1的初值来确定串行通信的波特率。
这里选择了波特率为9600，T1选择具有自动重装功能的方式2，那么TH1 和TL1 的初值通过计算得到0xfd。
具体的电路连接如下：主机电路：从机电路：要顺利实现双机通信重要的是要保持两机的波特率一致。
所以，下面的一些参数设置很重要。
1．利用虚拟串口软件Virtual Serial Port Driver，建立一对相连的虚拟串口。
如果没有安装这个软件可以网上下载安装。
这是实现仿真必须的。
这里的虚拟串口为COM1和COM4，下图可以看到两个端口是相连的。
2．设置主机RS-232接头P1的参数。
Physical port选择端口COM1，Physical Baud Rate选择9600，Virtual Baud Rate也选择9600。
其他参数默认，设置如下：3．设置从机RS-232接头P2的参数。
Physical port选择端口COM4，Physical Baud Rate选择9600，Virtual Baud Rate也选择9600。
其他参数默认，设置如下：4．晶振频率设置为11.0592MHz，它与上面设置波特率为9600是对应的。
单片机双机串行实验报告
单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。
二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。
数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。
2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。
3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。
通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。
4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。
5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。
三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。
2. 实验软件：Keil C51集成开发环境。
四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写发送端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。
（4）循环发送指定的数据。
2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写接收端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。

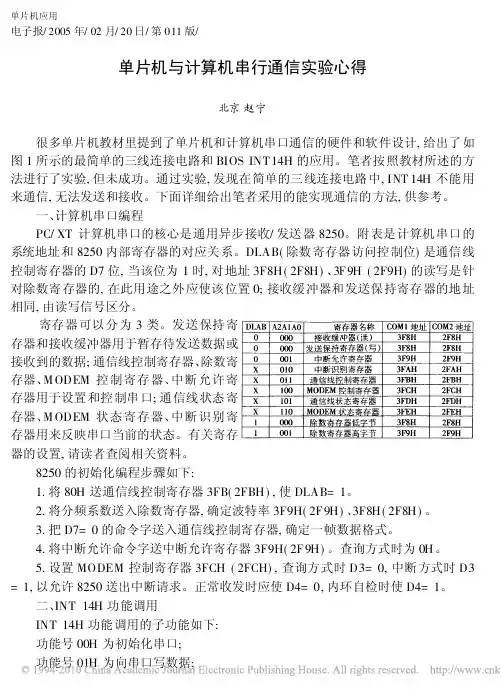

单片机与计算机串行通信实验心得
单片机应用电子报/2005年/02月/20日/第011版/单片机与计算机串行通信实验心得北京赵宁很多单片机教材里提到了单片机和计算机串口通信的硬件和软件设计,给出了如图1所示的最简单的三线连接电路和BIOS INT14H的应用。
笔者按照教材所述的方法进行了实验,但未成功。
通过实验,发现在简单的三线连接电路中,INT14H不能用来通信,无法发送和接收。
下面详细给出笔者采用的能实现通信的方法,供参考。
一、计算机串口编程PC/XT计算机串口的核心是通用异步接收/发送器8250。
附表是计算机串口的系统地址和8250内部寄存器的对应关系。
DLAB(除数寄存器访问控制位)是通信线控制寄存器的D7位,当该位为1时,对地址3F8H(2F8H)、3F9H(2F9H)的读写是针对除数寄存器的,在此用途之外应使该位置0;接收缓冲器和发送保持寄存器的地址相同,由读写信号区分。
寄存器可以分为3类。
发送保持寄存器和接收缓冲器用于暂存待发送数据或接收到的数据;通信线控制寄存器、除数寄存器、M ODEM控制寄存器、中断允许寄存器用于设置和控制串口;通信线状态寄存器、M ODEM状态寄存器、中断识别寄存器用来反映串口当前的状态。
有关寄存器的设置,请读者查阅相关资料。
8250的初始化编程步骤如下:1.将80H送通信线控制寄存器3FB(2FBH),使DLAB=1。
2.将分频系数送入除数寄存器,确定波特率3F9H(2F9H)、3F8H(2F8H)。
3.把D7=0的命令字送入通信线控制寄存器,确定一帧数据格式。
4.将中断允许命令字送中断允许寄存器3F9H(2F9H)。
查询方式时为0H。
5.设置MODEM控制寄存器3FCH(2FCH),查询方式时D3=0,中断方式时D3 =1,以允许8250送出中断请求。
正常收发时应使D4=0,内环自检时使D4=1。
二、INT14H功能调用INT14H功能调用的子功能如下:功能号00H为初始化串口;功能号01H为向串口写数据;功能号02H为从串口读数据;功能号03H为读取串口状态。
proteus模拟串行口通信
Proteus仿真——51单片机串口转RS232口单片机串口是单片机通信的基本途径，可以进行多单片机间的通信，也可以通过接口转换实现与计算机间的通信。
其中与计算机通信可以通过计算机的串口（232口）或USB口实现。
本文是本人做的一个小实验，内容是在Proteus ISIS中仿真51单片机串口转RS232口，实现单片机通过串行口与计算机通信。
单片机串行口有四种不同的工作方式：方式0：移位寄存器输入/出方式，波特率固定为：f osc/12。
方式1：10位UART（通用异步接口电路），一帧数据包括1位起始位（0），8位数据位和1位停止位（1）。
波特率可变，公式为：其中X为定时器T1的初值，当然我们一般都是先确定波特率然后算初值的，所以我们更想知道X等于多少。
把上面的式子变一下就可以得到初值X了：方式2/3：这两种方式都是11位的UART，它们比方式1多了一个第9位数据。
他们不同的是：方式2波特率固定为f osc/32或f osc/64，由SMOD位决定。
方式3：波特率同方式1；本例中采用方式1，波特率为9600（计算机默认值），根据波特率算出初值X=253（定时器T1工作方式2）。
我们以9600的波特率向计算机循环发送00H；proteus中的接口转换电路如下：计算机端用串口调试软件接收；不过我们要说明一下，为了实现串口的连接，我们要用计算机串口模拟软件模拟出两个232口，模拟出的这两个232口是设计为连接着的。
我们用Virtual Serial Port Driv er这个软件（到网上去搜，很容易找到）。
安装好后打开，界面如下：在上图里可以看出我的机器有一个物理口COM1，现在已经模拟出了两个口COM2和COM3，而且他们是一组是连接着的。
我们在proteus中的compim默认是连到com1的，在我们这边改成com2，然后在串口调试软件中测试com3，如下两个图现在硬件连接已经到位，下面就是软件了：通过串口以波特率为9600的速度发送00H，程序如下：ORG 0000HLJMP STARTORG 0030HSTAR T: SETB EASETB ESSETB ET1CLR SM0;串行口工作于方式1：sm0=0,sm1=1SETB SM1MOV PCON,#00H;波特率不加倍MOV TMOD,#20H;T1定时器方式2MOV TL1,#253MOV TH1,#253SETB TR1MOV A,#00HLOOP: MOV SBUF,A JNB TI,$;等待发送完CLR TI;清除中断标志LJMP LOOP;循环END结果如下：。
串口通信实验心得体会（精选13篇）
串口通信实验心得体会串口通信实验心得体会（精选13篇）当我们经过反思，对生活有了新的看法时，心得体会是很好的记录方式，这样能够让人头脑更加清醒，目标更加明确。
那么问题来了，应该如何写心得体会呢？下面是小编精心整理的串口通信实验心得体会（精选13篇），欢迎阅读与收藏。
串口通信实验心得体会篇1一、做什么事都要细心很多时候，我们在电子商务实验中产生的问题，都是由于自我不够细心，比如少了个步骤，数字写错，没有填什么信息等等导致下一个步骤无法进行，虽然这个实验操作有些按图索骥，有些枯燥，但对于考验我们的耐心，提高打字学习潜质和细心观察潜质，促进师生互动还是很有帮忙的。
二、要善于提问，敢于提问，发挥团队学习的力量有时候，某次实验走到一个地方，不明白怎样就是推动不下去了，自我就是在那里闷生气，这样对于解决问题是没有一点帮忙的，能够问问身边的同学，或者举手向我们亲切的郭老师提问是能够的。
当然，不好动不动就提问，首先要发挥自我的主观能动性，经过一番思考后，再决定怎样做！三、要学会寻找学习的乐趣对着上机操作各种电子商务主角的步骤，一步步，似乎就像一个机器人，没有什么乐趣可言，但只要愿意，还是能够充满欢乐的，比如自我去探索一些未知的地方，在命名上取些有创意搞怪的名字，也能够自我弄，先不看老师的步骤，自我摸索着做再和老师的对照，寻找不足等等不一而足。
串口通信实验心得体会篇2在成功的道路上，免不了失败。
一次小小的实验，就可以证明，失败乃成功之母。
那是风和日丽的一天早上，我坐在家里悠然自在的看报纸。
几个黑体大字引人注目：一条细线可以钓起冰块！不是吧？我不敢相信自己的眼睛，便试做起来。
我从冰箱里拿出冰块，放在杯子里，撒点盐，边开始我的“钓鱼”了。
我满怀信心地把细线放进撒了盐的冰块上，往上一提，只见冰块刚粘在线上就掉下来了，我反复试了几次，都是毫无收获。
我真的想放弃了。
正当我气馁的时候，姐姐看了看我，却说：“我想不是报纸作的假，而是你不会做，你要放弃，你就是缩头乌龟！”我生气极了，说：“我不要做缩头乌龟，最多我再做一次！”我拿起报纸有认认真真的看一遍。
单片机双机串行实验报告
单片机双机串行实验报告实验目的：通过单片机实现双机串行通信功能，掌握串行通信的原理、方法和程序设计技巧。
实验原理：双机串行通信是指通过串行口将两台单片机连接起来，实现数据的传输和互动。
常用的串行通信方式有同步串行通信和异步串行通信。
异步串行通信是指通过发送和接收数据时的起始位、停止位和校验位进行数据的传输。
而同步串行通信是指通过外部时钟信号进行数据的同步传输。
实验器材：1.两台单片机开发板（MCU7516）2.两个串口线3.两台计算机实验步骤：1.将两台单片机开发板连接起来，通过串口线连接它们的串行口。
2.在两台计算机上分别打开串口调试助手软件，将波特率设置为相同的数值（例如9600）。
3.在编程软件中，编写两个程序分别用于发送数据和接收数据。
4.在发送数据的程序中，首先要设置串口的波特率、数据位、停止位和校验位，并将数据存储在缓冲区中。
然后利用串口发送数据的指令将数据发送出去。
5.在接收数据的程序中，同样要设置串口的参数。
然后使用串口接收数据的指令将接收到的数据存储在缓冲区中，并将其打印出来。
实验结果与分析：经过实验，我们成功地实现了单片机之间的双机串行通信。
发送数据的单片机将数据发送出去后，接收数据的单片机能够正确地接收到数据，并将其打印出来。
实验中需要注意的是，串口的波特率、数据位、停止位和校验位必须设置为相同的数值。
否则，发送数据的单片机和接收数据的单片机无法正常进行通信。
同时，在实验之前，需要了解单片机开发板支持的串口通信相关的指令和函数。
实验总结：通过本次实验，我们深入了解了单片机之间的双机串行通信原理和方法。
掌握了串口的设置和使用方法，以及相关的指令和函数。
在实验中，我们学会了如何通过串行口实现数据的传输和互动，为今后的单片机应用和开发打下了基础。
同时，我们还发现，双机串行通信在实际应用中有着广泛的用途。
例如，可以通过串行通信实现两台计算机之间的数据传输，或者实现单片机与计算机之间的数据收发。
单片机实习总结及体会(3篇)
单片机实习总结及体会（3篇）单片机实习总结及体会（通用3篇）单片机实习总结及体会篇1通过这次单片机实习，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，从而不断地战胜自己，超越自己。
创新可以是在原有的基础上进行改进，使之功能不断完善，成为真己的东西。
作为一名自动化专业的快大三学生，我觉得做单片机实习是十分必要的。
在已度过的大学时间里，我们大多数接触的是专业课。
我们在课堂上掌握的仅仅是专业课的理论知识，如何去锻炼我们的实践能力，如何把我们所学的专业基础课理论知识运用到实践中去，我想做类似实习就为我们提供了良好的实践平台学习单片机没有捷径，不能指望两三天就学会,要坚持不懈，重在积累单片机是一门应用性和实践性很强的学科，要多动手，多做实验。
(4) 要学会参考别人的程序，减少自己琢磨的时间，迅速提高自己的编程能力。
(5) 碰到问题可以借助网络来搜寻答案和对自己有帮助的问题,一定会有所收获。
(6) 小组要团结，小组之间要多交流。
技术是靠不断的积累和交流才会进步的，封闭自守只会更加落后通过这次单片机设计?我不仅加深了对单片机理论的理解?将理论很好地应用到实际当中去?同时也使我认识到自身存在的不足之处?无论是理论上还是遇到问题的处理能力上都还有待提高?而且这也激发了我今后努力学习的兴趣。
发现问题、提出问题、分析问题、解决问题和实践能力的提高都会受益于我在以后的学习、工作和生活中。
1、不管做什么事,计划是很重要的。
没有一个完好的计划，做事情就会没有一个好的顺序，做事情会比较乱，很难成功。
而有一个好的计划，不管做什么事都会事半功倍，做事心中有数，明确重点和缓急，不会有疏漏。
这样才能提高成功率。
2、做事要多动脑,选出最好的方法。
一件事往往有多种解决方法，一个好的方法，不仅能使事情事半功倍，而且往往决定最后的成与败，所以做事时一定要多动一下脑筋，想出最好的方法。
基于Proteus的51单片机应用-单片机串口通信设计
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1.绪论1.1课题背景及意义目前，单片机的发展速度大约每两、三年要更新一代，集成度增加一倍，功能翻一番。
其发展速度之快、应用范围之广已达到了惊人的地步，它已渗透到生产和生活的各个领域，应用非常广泛。
在汽车、通信、智能仪表、家用电器和军事设备的智能化以及实时过程控制等方面，单片机都扮演着非常重要的角色[1]。
因此单片机的设计开发具有广阔的前景。
所以，对于电气类学生而言，学习一种单片机的开发是十分必要的。
而51系列的单片机，随着半导体技术的发展，其处理速度更快，性能更优越，在工业控制领域上占据十分重要的地位，通过对51系列单片机的学习而掌握单片机开发的过程是一种不错的选择。
然而单片机是一门综合性、实践性都很强的学科，其学习涉及的实验环节比较多，硬件设备投入比较大，对于大多数人而言很难投入大笔资金去购买实验器件。
而且要进行硬件电路测试和调试，必须在电路板制作完成、元器件焊接完毕之后进行，但这些工作费时费力。
因此引入EDA软件仿真系统建立虚拟实验平台，不仅可以大大提高单片机的学习效率，而且大大减少硬件设备的资金投入，同时降低对硬件设备的维护工作。
EDA设计思路是：从元器件的选取到连接、直至电路的调试、分析和软件的编译，都是在计算机中完成，所用的工作都是虚拟的。
虽然现在的电路设计软件已经很多，诸如PROTEL、ORCAD、EWB 、Multisim等，不过这些软件之间的差别都不大：都有原理图和PCB制作功能，都能进行诸如频率响应，噪音分析等电路分析，主要用于模拟电路、数字电路、模数混合电路的性能仿真与分析，但对于单片机设计及软件编程，最重要的是两者的联调，这些软件都无法实现，所以造成了单片机系统设计周期长、设计费用高等缺点[2]。
新款的EDA软件Proteus解决了上述软件的不足，成为目前最好的一款单片机学习仿真软件。
Proteus 软件是由英国Lab Center Electronics 公司开发的EDA 工具软件。
单片机双机串行实验报告
单片机双机串行通信实验报告班级：姓名：老师：一、实验名称：两个单片机之间串行接口通信二、实验原理：1单片机串行接口通信功能：图①AT89C51计算机与外界的信息交换称为通信，常用的通信方式有两种：并行通信和串行通信。
51单片机用4个接口与外界进行数据输入与数据输出就是并行通信，并行通信的特点是传输信号的速度快，但所用的信号线较多，成本高，传输的距离较近。
串行通信的特点是只用两条信号线（一条信号线，再加一条地线作为信号回路）即可完成通信，成本低，传输的距离较远。
51单片机的串行接口是一个全双工的接口，它可以作为UART（通用异步接受和发送器）用，也可以作为同步移位寄存器用。
51单片机串行接口的结构如下：（1）数据缓冲器（SBUF）接受或发送的数据都要先送到SBUF缓存。
有两个，一个缓存，另一个接受，用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送；接收时用指令将SBUF中接收到的数据取出。
（2）串行控制寄存器（PCON）SCON用于串行通信方式的选择，收发控制及状态指示，各位含义如下：SM0 SM1 SM2 REN TB8 RB8 TI RISM0,SM1:串行接口工作方式选择位，这两位组合成00，01，10，11对应于工作方式0、1、2、3。
串行接口工作方式特点见下表SM0 SM1 工作方式功能波特率0 0 0 8位同步移位寄存器（用于I/O扩展）f ORC/120 1 1 10位异步串行通信（UART）可变（T1溢出率*2SMOD/32）1 02 11位异步串行通信（UART）f ORC/64或f ORC/321 1 3 11位异步串行通信（UART）可变（T1溢出率*2SMOD/32）SM2：多机通信控制位。
REN：接收允许控制位。
软件置1允许接收；软件置0禁止接收。
TB8：方式2或3时，TB8为要发送的第9位数据，根据需要由软件置1或清0。
RB9：在方式2或3时，RB8位接收到的第9位数据，实际为主机发送的第9位数据TB8，使从机根据这一位来判断主机发送的时呼叫地址还是要传送的数据。
Proteus中实现单片机双机通信实验
国家职业资格全国统一鉴定无线电调试员高级技师论文（国家职业资格一级）论文题目：《Proteus中实现单片机双机通信实验》姓名：龚安顺身份证号： 5010107197511142177 准考证号：所在省市：重庆市北碚区所在单位：重庆青年职业技术学院Proteus中实现单片机双机通信实验龚安顺重庆青年职业技术学院摘要：本文针对单片机项目设计中出现的问题和基本方法，提出了将Proteus 仿真软件和Keil软件引入到单片机项目式教学中。
以“单片机双机通信实验”项目为例，详细阐述Proteus软件在单片机课程教学中的使用方法和仿真调试过程。
实践证明，该方法能激发开发热情，锻炼创新能力和单片机软硬件综合开发能力，取得了良好的效果，是提高单片机开发效率和设计产品质量的一种有效方法。
关键字：单片机开发，Proteus软件，仿真调试目录引言 (1)一、Proteus介绍 (1)二、仿真项目教学案例 (1)（一）项目要求 (1)（二）任务分析 (1)（三）硬件仿真图绘制 (1)（四）软件系统流程图 (5)（五）Proteus ISIS载入仿真 (5)（六）本例仿真电路原理图及程序部分源代码 (6)三、结束语 (9)参考文献 (9)引言单片机开发是一项综合性、实践性、应用性很强的技术。
传统的单片机开发采用“先理论设计，再动手实验”的开发模式，该模式造成编程与之实验结果分离，不便于调试，且时间不划算，效果并不理想。
鉴于此，本文将Proteus和引入到单片机的项目式教学中，通过仿真的直观性和真实感，不仅节约了硬件资源的投入，而且提高了单片机开发效率和产品质量。
一、Proteus介绍Proteus软件是英国Labcenter electronics公司开发的电路分析与实物仿真软件，它除了具有其他EDA工具的原理布图、PCB自动或人工布线、电路仿真等功能外，Proteus最大的特点是基于微控制器的设计连同所有的外围电路一起仿真，可直接在单片机虚拟系统上对MCU编程，并可对软件源代码进行实时调试。
Proteus章节仿真双机通信
单片机双机通信电路的PROTEUS设计与仿真设计任务：两片A T89C51单片机，工作在方式1，处于收发状态，波特率为1200，数据从P1口通过数字开关元件输入，从串行口发送。
接收数据从串行口入，通过处理后，由P2口输数码管进行显示。
编程实现A机发B机收，B机发A机收。
解题思路：A、B两块单片机的程序是一样的，设A、B都工作在方式1，波特率为1200，采用中断，主程序不断将P1口的数据对外发送，中断服务程序实现将接收到的数据送P2口显示。
电路设计：在PROTEUS中选择元器件，设计电路如图所示。
在仿真过程中，改变P1口的数据，发现另一块数码管随着发生变化，这说明双机串行通信成功。
01101110B=6EH 10101011B=ABH 解题思路：1、串行设置：主要是对SCON寄存器的设置，和波特率的设置。
需注意的是，RI和TI要手动软件清0.2、串行中断服务程序：其函数名为UART() interrupt 4，注意关键字interrupt 4 不能省略，且该函数无返回值。
#include<reg51.h>#include<intrins.h>#include<absacc.h>#define uchar unsigned char#define uint unsigned intmain( ){uchar com;SCON=0x50; //设置串行控制初始化01010000//SM0SM1=01，方式1；SM2=0；REN=1，允许接收；TMOD=0x20; // T1为方式2，波特率发生器；00100000；TH1=0xe6; //主频6MHZ时T1的初值，此时SMOD=1TL1=0xe6; //设置波特率PCON=0x80; //SMOD=1，波特率加倍EA=1;ES=1;TR1=1; //启动T1开始定时P1=0xff;_nop_();com=P1;SBUF=com; //启动串行发送while(!TI); //等待发送完毕TI=0;}void UART( ) interrupt 4 using 3 //串行中断服务程序编写{uchar dat;EA=0;if(TI==0){RI=0;dat=SBUF;P2=dat;}else{TI=0;}EA=1;}。
proteus仿真51单片机串口双机通讯
51单片机的串口双机通讯一、什么是串口串口是串行发送数据的接口，是相对于并口来说的，是一个广泛的定义。
本期我们说的串口指的是指UART或是RS232。
二、什么是波特率波特率是指串行端口每秒内可以传输的波特位数。
这里所指的波特率，如标准9600不是每秒种可以传送9600个字节，而是指每秒可以传送9600个二进位。
一个字节需要8个二进位，如用串口模式1来传输，那么加上起始位和停止位，每个数据字节就要占用10个二进位。
9600bps用模式1传输时，每秒传输的字节数是9600÷10＝960个字节，发送一个字节大概需要1ms时间。
三、51单片机串口相关寄存器1、SCON串口控制寄存器（1）SM0和SM1：方式选择寄存器SM0 SM1 工作方式功能波特率0 0 方式0 8位同步移位寄存器晶振频率/ 120 1 方式1 10位UART 可变1 0 方式2 11位UART 晶振频率/32或晶振频率/64 1 1 方式3 11位UART 可变多机通信是工作在方式2和方式3的，所以SM2主要用于方式2和方式3，多级通信时，SM2=1，当SM2=1时，只有当接收到的数据帧第9位（RB8）为1时，单片机才把前八位数据放入自己的SBUF中，否则，将丢弃数据帧。
当SM2=0时，不论RB8的值是什么，都会把串口收到的数据放到SBUF中。
（3）REN：允许接收位REN用于控制是否允许接收数据，REN=1时，允许接收数据，REN=0时，拒绝接收数据。
（4）TB8：要发送的第9位数据位在方式2和方式3中，TB8是要作为数据帧第9位被发送出去的，在多机通信中，可用于判断当前数据帧的数据是地址还是数据，TB8=0为数据，TB8=1为地址。
（5）RB8：接收到的第9位数据位当单片机已经接收一帧数据帧时，会把数据帧中的第9位放到RB8中。
方式0不使用RB8，在方式2和方式3中，RB8为接收到的数据帧的第9位数据位。
（6）TI：发送中断标志位方式0中，不用管他。
基于Proteus的单片机串口通信仿真
Proteus班级：电信13-2姓名：段学亮邓成智崔俊杰邓石磊陈亮高金玉成绩：电子与信息工程学院信息与通信工程系1.设计要求1.1甲单片机向乙单片机机发送控制命令字符，甲单片机同时接收乙单片机机发送的数字，并显示在数码管上。
1.2乙机程序接收甲机发送字符并完成相应动作乙机接收到甲机发送的信号后，根据相应信号控制LED完成不同闪烁动作。
2. 仿真电路图串口通信仿真电路图如图一图1:串口通信仿真电路图3．串口通信C51程序/* 名称：甲机串口程序说明：甲机向乙机发送控制命令字符，甲机同时接收乙机发送的数字，并显示在数码管上。
*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED1=P1^0;sbit LED2=P1^3;sbit K1=P1^7;uchar Operation_No=0; //操作代码//数码管代码uchar code DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//延时void DelayMS(uint ms){uchar i;while(ms--) for(i=0;i<120;i++);}//向串口发送字符void Putc_to_SerialPort(uchar c){SBUF=c;while(TI==0);TI=0;}//主程序void main(){LED1=LED2=1;P0=0x00;SCON=0x50; //串口模式1，允许接收TMOD=0x20; //T1工作模式2PCON=0x00; //波特率不倍增TH1=0xfd;TL1=0xfd;TI=RI=0;TR1=1;IE=0x90; //允许串口中断while(1){DelayMS(100);if(K1==0) //按下K1时选择操作代码0，1，2，3{while(K1==0);Operation_No=(Operation_No+1)%4;switch(Operation_No) //根据操作代码发送A/B/C或停止发送{case 0: Putc_to_SerialPort('X');LED1=LED2=1;break;case 1: Putc_to_SerialPort('A');LED1=~LED1;LED2=1;break;case 2: Putc_to_SerialPort('B');LED2=~LED2;LED1=1;break;case 3: Putc_to_SerialPort('C');LED1=~LED1;LED2=LED1;break;}}}}//甲机串口接收中断函数void Serial_INT() interrupt 4{if(RI){RI=0;if(SBUF>=0&&SBUF<=9) P0=DSY_CODE[SBUF];else P0=0x00;}}/* 名称：乙机程序接收甲机发送字符并完成相应动作说明：乙机接收到甲机发送的信号后，根据相应信号控制LED完成不同闪烁动作。
基于PROTEUS仿真的UART的多级通信
摘要通信技术和通信产业是20世纪80年代以来发展最快的领域之一。
不论是在国际还是在国内都是如此。
这是人类进入信息社会的重要标志之一。
通信包括人与人之间的语言表达，更包括电子产业中的通信。
特别是在在嵌入式行业中，CPU与外设，CPU与CPU之间的信息交换等。
在这些通信中，涉及到各种通信协议以及通信方式。
包括串行通信：I2C，SPI，UART等，并行通信。
本系统是基于PROTEUS软件仿真的UART的多机通信，即实现三个80C51单片机的通信。
关键词： 80C51,UART多机通信，PROTEUS目录第1章系统的设计模块选择 (4)1.1 I2C总线通信 (4)1.2 SPI通信 (4)1.3 UART通信 (5)1.4 模块选取 (5)第2章系统硬件模块概述 (6)2.1单片机80C51简介 (6)2.1.1硬件结构 (7)2.1.280C51中断控制系统 (7)2.1.380C51的串行通信 (8)2.2MAX487串行通信接口简介 (9)2.3DAC0832芯片简介 (9)第3章系统具体设计概述 (11)3.1 系统结构流程图 (11)3.2 系统硬件设计 (12)3.3 系统软件设计 (12)第4 章系统性能测试 (12)4.1主机向从机1发送数据测试 (12)4.2主机向从机2发送数据测试 (13)总结 (14)附录A (15)1主机程序： (15)2从机1程序： (16)3从机2程序： (17)第1章系统的设计模块选择1.1 I2C总线通信I2C总线系统的硬件结构图如图所示。
其中，SDA是数据线，SCL是时钟线。
连接到总线上的器件的输出级必须是集电极或漏极开路，以形成线“与”功能，因此SDA和SCL均需接上拉电阻。
总线处于空闲状态下均保持高电平，连接总线上的任一器件输出的低电平都将使总线的信号变低。
I2C总线支持多主和主从两种工作方式。
通常采用主从工作方式，因为不出现总线竞争和仲裁，所以工作方式简单，在主从工作方式中，主器件启动数据的发送，产生时钟信号，发出停止信号。
串行口通信实验心得
串行口通信实验心得
串行口通信是一种常见的数据传输方式，在实际应用中被广泛使用。
在进行串行口通信实验时，我学到了以下几点心得体会。
首先，了解串行口通信的基本原理是非常重要的。
串行口通信是一种逐位传输的数据传输方式，通信双方通过一根信号线来传输数据。
在数据传输过程中，需要约定好通信协议，包括数据帧格式、校验方式等。
只有了解了这些基本原理，才能更好地理解串行口通信实验的过程和结果。
其次，合理选择串行口通信的参数对于实验的成功非常重要。
在实验中，我们可以根据不同的需求设置不同的波特率、数据位、停止位、校验位等参数。
合理的参数选择可以保证数据传输的稳定性和准确性，提高实验效率。
最后，实践是提高串行口通信技能的最好方法。
在实验中，我通过实际操作来巩固和加深了对串行口通信的理解和掌握。
通过不断的实践和调试，我逐渐掌握了串口通信的一些技巧和方法，如如何发送和接收数据、如何进行数据校验等。
总之，串行口通信实验是一项非常有意义的实践活动，通过这个实验，我不仅学习了串行口通信的基本原理和技术，还提高了自己的实践能力和解决问题的能力。
- 1 -。
单片机虚拟串口在Proteus中的使用
单片机虚拟串口在Proteus中的使用
单片机虚拟串口在Proteus中的使用
虚拟串口在Proteus中的使用，更准确的应该说是串口在Proteus 中的使用，只不过我们用软件实现仿真，虚拟串口在这使用的比较频繁。
先在Proteus中将环境建立起来，很简单，先需要两个元器件就可以建立连接VIRTUAL TERMINAL和COMPIM,如图VIRTUAL TERMINAL的TXD 与COMPIM的TXD相连，RXD与RXD相连，后面有图分析为什幺这样相连：
VIRTUAL TERMINAL是串口监视仪器，可以通过它将数据线上的符合RS232协议的波形捕捉到，并显示出来，也可以往数据线上发送RS232协议的波形;COMPIM为串口元件，可设置占用计算机上哪一个串口，可以是实际串口，也可以是虚拟串口，对Proteus而言，是分不清虚拟串口还是实际串口的。
下一步就要设置通信速率以及通信格式了，在属性框中实现设置相同的就行了。
这样就可实现数据的通信了。
图为本人的VIRTUAL TERMINAL和COMPIM的设置：。
proteus,51单片机,串行通信
用51单片机对Com口串行通讯的探索对于com串口通信，自己设想的模型是在一个线上发送一定规律的高电平（1）和低电平，现在实验验证了这种想法是正确的。
利用51单片机的串行通信功能，配置寄存器pcon，scon等，并用vitual serial port driver软件和串口调试助手打开接通虚拟串口，实现单片机向pc发数据的功能，项目名为com。
Vitual serial port driver软件网上很容易下到，它的设置如下。
Com2和com3口是相互连通的。
Proteus电路图单片机晶振为11.0592MHz，P1设置如下：Keil程序#include <reg52.h>#include<stdio.h>void delay1ms(){unsigned int i;for(i=500000;i>0;i--); //延时}Initial_com(){TMOD=0x20; //定时器T1 PCON &= 0xef;SCON=0x50;TH1=0xfd; //波特率设置为9600TL1=0xfd;TR1=1; //开定时器T1运行控制位}main(){Initial_com();while(1){SBUF=0x41;while(!TI);delay1ms();delay1ms();TI=0;}}仿真结果如下。
虚拟终端：示波器：串口调试助手：效果。
结合该模式下51单片机数据帧的格式：可见，示波器显示的数据是0 1000 0101 1，即0 （0x）95 1，其中的（0x）95是‘A’的ascii码。
注意每个位的持续时间是100us多一点点，这与9600的波特率有关。
对于串行通信来说，波特率就等于比特率。
严格说来，每一位的持续时间应该是1/9600s = 1000/9.6 us=100*10/9.6us=100*5/4.8 us=100*25/24 us。
下面来验证我们想法的正确性，不使用51单片机的串口通讯寄存器，直接控制引脚产生形如示波器显示的波形。
基于Proteus的89C52双机通信仿真
基于Proteus的AT89C52双机通信仿真在一个Proteus工程中，添加两个AT89C52单片机，一个做主机，另一作从机。
现在要实现主机与从机之间的简单通信。
具体功能是：主机不停扫描矩阵键盘，如果有键被按下，则把相应按键的数字发送给从机，从机通过数码管显示它接受到的数据。
主机与从机之间的通信通过串行口实现。
构建Proteus仿真图时，如果感觉图纸不够大，放置元器件比较拥挤，可以通过System 选项 Set Sheet Side…选择A3图纸就合适了。
Proteus中的RS-232C标准接头COMPIM不需要连接MAX232，可以直接和单片机的RXD，TXD连接，因为COMPIM已经把MAX232集成在内部。
这里的串行通讯选择方式1，因为方式1的波特率与定时器T1的溢出率有关，所以可以通过设置定时器T1的初值来确定串行通信的波特率。
这里选择了波特率为9600，T1选择具有自动重装功能的方式2，那么TH1 和TL1 的初值通过计算得到0xfd。

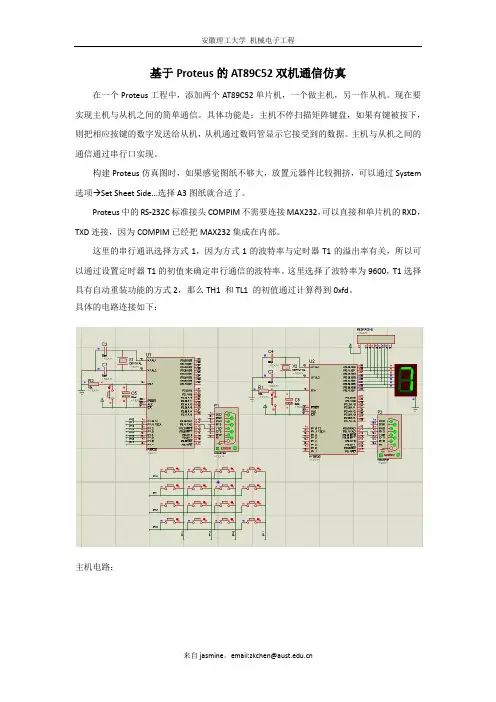

具体的电路连接如下：主机电路：从机电路：要顺利实现双机通信重要的是要保持两机的波特率一致。
所以，下面的一些参数设置很重要。
1．利用虚拟串口软件Virtual Serial Port Driver，建立一对相连的虚拟串口。
如果没有安装这个软件可以网上下载安装。
这是实现仿真必须的。
这里的虚拟串口为COM1和COM4，下图可以看到两个端口是相连的。
2．设置主机RS-232接头P1的参数。
Physical port选择端口COM1，Physical Baud Rate选择9600，Virtual Baud Rate也选择9600。
其他参数默认，设置如下：3．设置从机RS-232接头P2的参数。
Physical port选择端口COM4，Physical Baud Rate选择9600，Virtual Baud Rate也选择9600。
其他参数默认，设置如下：4．晶振频率设置为11.0592MHz，它与上面设置波特率为9600是对应的。
