220kV 变电站增容扩建工程可研模版

××××220kV变电站增容扩建工程可行性研究报告（模版）电力工程勘察设计×级证书证书编号×××××工程咨询×级资质证书证书编号×××××××××××××设计院××年××月地点工程设计资质证书（彩色版）工程咨询单位资格证书（彩色版）××××220kV变电站增容扩建工程可行性研究报告（模版）批准：审核：校核：编写：人员组织注：按实际所需要的专业填写。

目录1 工程概述1.1 设计依据 (1)1.2 工程背景 (1)1.3 设计水平年 (2)1.4 主要设计原则 (2)1.5 设计范围 (3)2 电力系统一次2.1 电力系统概况 (1)2.2 电力负荷预测................................ (1)2.3 工程建设必要性 (1)2.4 相关电网规划及储备情况 (1)2.5 工程建设方案及计算分析 (2)2.6 电气参数选择 (2)2.7 变电站电气主接线方式 (2)2.8 电气一次部分结论及建议 (3)3 变电站工程部分3.1 电气一次 (1)3.2 电气二次 (1)3.3 所内通信 (1)3.3 所内远动 (3)3.5 土建部分 (3)3.6 给排水及消防 (1)3.7 采暖通风 (1)3.8“两型一化”、“两型三新”执行情况 (1)4 建设项目土地利用情况4.1 变电站用地情况 (1)4.2 地质灾害及压覆矿床 (1)4.3 征用土地费用估算............................ . (1)5 节能、环保、抗灾措施5.1 系统节能分析 (1)5.2 变电节能分析 (1)5.3 环保措施 (1)5.4 抗灾措施 (1)6 投资估算及财务评价6.1 投资估算 (1)6.2 财务评价 (1)7 结论综述及建议7.1 本工程建设的必要性 (1)7.2 本工程建设规模及方案 (1)7.3 工程投资规模 (1)7.4 存在的问题及建议 (1)图纸目录附件：《关于同意开展×××220千伏输变电工程等项目前期工作的函》地市公司关于该工程工程可研审查意见或纪要（正式盖章版）；相应部门和单位出具的线路路径协议。

模板编制说明一、编制说明为进一步规划蒙东电网输变电工程可行性研究工作，落实国网公司输变电工程可行性研究内容深度规定，统一可行性报告编制格式和内容，加强电网项目前期管理，明确流程，提高效率，结合蒙东地区特点，蒙东公司发展策划部组织编制了《蒙东电网220千伏输变电工程可行性研究报告模版》，并参考吉林省电力设计院、东北电力设计院、辽宁电力设计院等技术单位可研报告内容，最终完成了可研报告模版的编制工作。

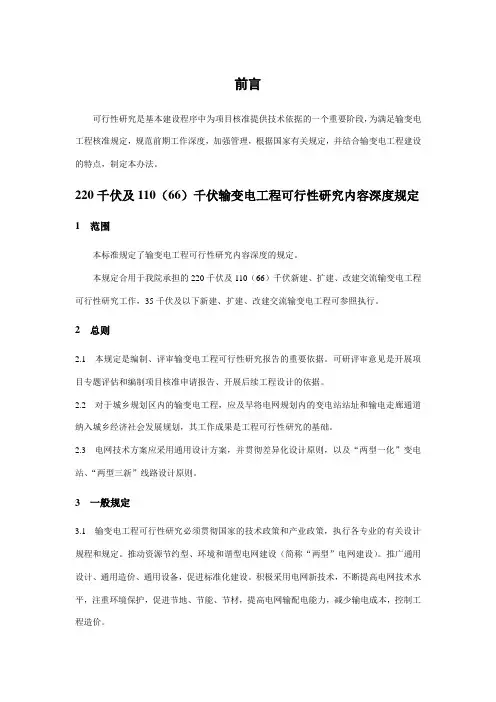

二、内容深度标准及适用范围主要依托国网公司发布的《输变电工程可行性研究内容深度规定》DL/T 5448-2012，同时参考《电力系统设计规程》、《电力系统安全稳定导则》、《城市电网规划设计导则》等规程相关内容。

本报告模版适用于蒙东220千伏新建、扩建、改建交流输变电工程可行性研究工作，110千伏及以下新建、扩建、改建交流输变电工程可参照执行。

1 工程概述1.1 设计依据1.1.1 说明工作任务依据，经批准或上报的前期工作审查文件或指导性文件；1.1.2 ××设计院与蒙东电力有限公司签订的技术咨询合同，××设计院与委托方签订的设计咨询合同；1.1.3 ××供电公司提供的工程设计原始资料。

1.2 工程背景简述工程概况，相关电网规划及前期工作情况。

简述目前工程规模及建设方案。

1.3 设计水平年项目计划×××年开工建设，×××年投产。

本工程设计水平年为×××年，远景水平年为×××年。

1.4 主要设计原则1.4.1 参照电网规划情况，说明项目是否位于规划项目库内；1.4.2 参照的各类技术标准，如《220～500kV变电所设计技术规程》（DL/T 5218-2005）、《城市电力网规划设计导则》、《国家电网公司输变电工程典型设计220kV变电站分册》等；1.4.3 各专业主要设计原则。

如满足《城市电力网规划设计导则》的要求，符合规划，变电站设计形式，满足电网运行要求等；1.4.4 采用新技术及标准化通用设计情况。

1.5 设计范围1.5.1 说明本设计所包含的内容及范围；1.5.2 对有外部协作的项目，说明设计分工和责任单位；1.5.3 对扩建、改建的项目应说明原有工程与本期工程的衔接。

2 电力系统一次2.1 电力系统概况2.1.1 电力系统概况1）说明工程所在地区行政区划、自然情况、电网结构、电网规模等；2）说明工程所在地区电源现状、电源分布、发供电量等；3）说明工程所在地区负荷特点、电力流向、与周边电网联系等。

2.1.2 工程所在地区电网概况以及存在的主要问题论述工程所在地区自然及电力系统概况外，还从以下几个方面论述：1）现有电网内否满足现有负荷需要，能够适应负荷发展增长，能够适应大规模电源送出。

2）现有电网的供电可靠性能够满足要求。

3）现有电网结构和设备是否需要更新、改造。

2.1.3 本工程所在供电区220千伏及相关性比较强的电网规模、对本工程影响较大的电源接入情况等。

2.2 电力负荷预测2.2.1 简述本工程所在供电区及所在旗县情况概括，包括地理位置、面积、人口、行政区划、温度、降水、自然条件、交通条件以及国民经济和社会发展情况等。

2.2.2 所在区域经济社会发展规划简述该工程所在盟市、旗县区经济社会中长期发展规划情况。

2.2.3 本工程功能分区及功能定位详述本工程在电网中的地位和作用，注重叙述解决的问题和预计取得的成效。

2.2.4 供电区供电负荷预测2.2.4.1 阐述工程所在供电区和所在旗县历年（×××－×××）电力负荷情况。

分地区，分变电站列出，一般应列出工程实施前10年左右的符合发展情况。

×××电网供电量和最大供电负荷历史统计表单位：年、亿千瓦时、MW×××地区各220kV变电站负荷预测表单位： MW2.2.4.2 阐述工程所在供电区和所在旗县负荷预测结果（目前、投产年、达产年、远景年），要分项目说明（重点项目要有政府部门文字材料）。

×××地区全社会用电量和需发电负荷预测表单位：亿千瓦时、MW2.2.4.3 阐述工程所在供电区电力流入、流出情况。

×××地区电力流入流出情况表单位：亿千瓦时、MW注：电力流入为正，流出为负；2.2.4.4 变电站容量及负荷情况。

1)***变电站远期规模主变**台，变电总容量**兆伏安。

目前共有主变**台，容量**兆伏安。

2）阐述计划扩建的变电站负荷情况（主变穿越功率）。

2.2.5 电力电量平衡根据权威规划，概括与本工程有关电网设计水平年内和远景规划年的装机安排，列出220千伏电压层电力平衡表。

×××地区电力平衡表单位： MW2.3 工程建设必要性该部分要重点论述，一般从以下几个方面说明：1）满足用电需求；2）保证供电可靠性；3）优化网络结构；4）节能降损方面；5）其他方面。

2.4 相关电网规划及储备情况概述与本工程有关的同级及上一级电网规划情况。

详述该项目是否位于规划项目储备库内，位在规划库内要详细说明原因，是否与规划时间吻合，不吻合的说明原因。

2.5 工程建设方案及计算分析2.5.1 工程供电范围根据工程所在地区电网现状、电网规划、负荷分布等因素，确定本工程供电性质以及合理供电范围。

2.5.2 工程建设方案提出变电站主变台数、容量扩建方案。

现状：说明变电站主变台数，容量、主接线形式，间隔情况，进出线情况、无功补偿配置等情况，绘制变电站现状接线图、总平面图等。

1）按照规划，**变电站远期规模为主变**台，容量**×**兆伏安。

2）扩建方案：计划本期扩建**兆伏安**台，占用主变预留位置。

2.5.3 主要设备选择2.5.4.1主变容量选择确定变压器各侧电压等级，本期扩建台数、容量，必要时可作多方案分析比选。

220kV××变电站主变选择方案单位：MVA、MW通过对比主变负荷率，结合通用设备选择标准，选择合理的变压器容量，2.5.5 电气计算分析2.5.5.1 潮流计算分析按设计水平年，对适宜的负荷时段对各方案进行潮流计算分析，校核各方案正常、”N-1”情况下潮流分布的合理性，提供各方案潮流图，以及各主要断面的计算结果表。

×××地区各断面潮流分布表单位： MW2.5.5.2 稳定计算分析按设计水平年计算故障情况下系统稳定性，分析设计方案的稳定水平，提供各方案故障方式下发电机功角和电压稳定曲线图。

稳定计算结果表2.5.6 经济比较及方案选择对各个方案的技术、经济、计算结果进行综合比较（列表形式），提出推荐方案。

变电站接入系统方案经济比较表单位：万元2.5.7 无功补偿对推荐方案针对设计水平年进行无功平衡计算，确定无功补偿的形式，容量。

无功电容器补偿计算电压情况表单位：Mvar、kV2.5.8 调压计算冬大方式调相调压计算结果表单位：MW、kV冬小方式调相调压计算结果表单位：MW、kV2.5.9 短路电流计算按设计水平年投运后5-10年的系统发展，对推荐方案进行三相、单相短路电流计算，选择新增断路器遮断容量，并对原有设备的适应性进行校核。

（列表形式）。

2.5.10 消弧装置进行电容电流计算，确定消弧装置的型式、容量及安装地点。

2.6 电气参数选择2.6.1 主变参数通过计算确定各电压等级主抽头电压水平、调压范围、容量比、短路水平等。

2.6.2 无功补偿容量按照变电站规模，根据分层分压无功平衡结果，结合计算结果，提出远期和本期无功补偿容量需求。

2.7 变电站电气主接线方式结合变电站扩建情况，提出系统对主接线的要求。

1）本站前期主变容量为×台××MVA主变，本期扩建×台××MVA主变；2）220kV侧出线前期×回，本期新增×回；2）110（66）kV侧出线前期×回，本期新增×回。
