(管理流程图)本文列举了PLC五种故障查找方法的流程图
本文列举了PLC五种故障查找方法的流程图
本文列举了PLC五种故障查找方法的流程图PLC有很强的自诊断能力，当PLC自身故障或者外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮灭来诊断。
一、PLC故障查找流程图1、总体检查根据总体检查流程图找出故障点的大方向，逐步细化，以找出具体故障，如图1所示。
图12、电源故障检查电源灯不亮需对供电系统进行检查，检查流程图如图2所示。
图23、运行故障检查电源正常，运行指示灯不亮，说明系统已因某种特殊而终止了正常运行，检查流程图如图3所示。
图34、输入输出故障检查输入输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了与输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关。
检查流程图如图4、图5所示。
图4图55、外部环境的检查影响PLC工作的环境因素要紧有温度、湿度、噪音与粉尘，与腐蚀性酸碱等。
一、电梯操纵系统电梯要紧由轿厢系统、电力拖动系统、电气操纵系统等构成。
电力拖动系统通过曳引电机实现电梯轿厢的上下移动。
电气操纵系统实现电梯的自动运行。
电梯操纵要求如下：开始时电梯处于任意一层。
当有外呼梯信号时，轿厢应该响应呼梯信号，到达该楼层时轿厢停止运行，轿厢门打开，无人操作时延时一定时间后自动关门。
当有内呼梯信号时，轿厢响应该呼梯信号，到达该层时轿厢停止运行，轿厢门打开，无人操作时延时一定时间后自动关门。
电梯轿厢运行过程中，轿厢上升（或者下降）途中，任何反方向下降（或者上升）的外呼信号均不响应，但假如反向外呼梯信号前方无其他内、外呼梯信号外呼梯响应功能。
电梯未平层即运行时，开门按钮与关门按钮均不起作用。
平层且电梯轿厢响应停止后，按开门按钮轿厢门打开，按关门按钮轿厢门关闭。
三、PC-Link的连接图3 FPΣ通信插卡1通道RS485端口布局四、PC-Link的设置为了能够实现2个PLC之间正常通信，需进行必要的参数设置。
1. 站号与通信模式的设定站号设置一方面能够利用FPΣ的站号设置开关进行设置，另一方面能够利用FPWIN GR编程工具使用系统寄存器设置。
博图软件连接PLC查看故障示意图

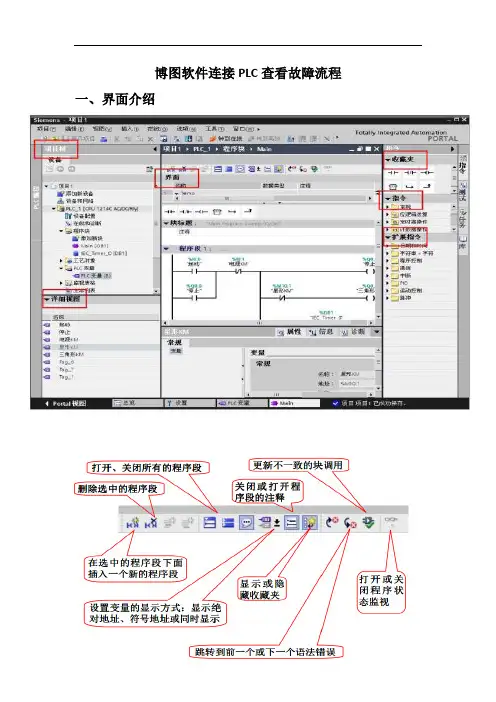

博图软件连接PLC查看故障流程一、界面介绍
二、连接PLC流程
1.在项目树下方点击目标PLC项目，在上方菜单栏点击在线，选择转到在线
②在线
①目标PLC
③转到在线
2.在弹窗选择网卡，打√显示所有兼容设备，点击开始搜索，搜索完成后，选择对应的地址，点击转至在线
3.与PLC建立好连接后，打开需要监视的代码块点击工件栏上的，启动程序状态监视。
梯形图用绿色实线表示状态满足，用蓝色虚线表示状态不满足，灰色实线表示状
态不满足。
①选择网卡
②打√
③点击开始搜索
⑤点击转至在线
④点击对应设备地址
4. 如果不知道需查找的程序在哪个模块，在左侧项目树查找PLC 变量，点击“显示所有变量”，根据报警信息，在右侧“查找和替换”中输入要查找的目标，例如：报警固化炉燃烧机1#故障。
在搜索框输入固化炉燃烧机1#故障，或者固化炉燃烧机。
找到目标后，右键点击“交叉引用信息”，点击蓝色字体（访问栏为写入），进入所在程序
注意：报警信息名称为Alarm
点击蓝色字体
①双击显示所有变量 ②进行搜索 ③查找到目标。

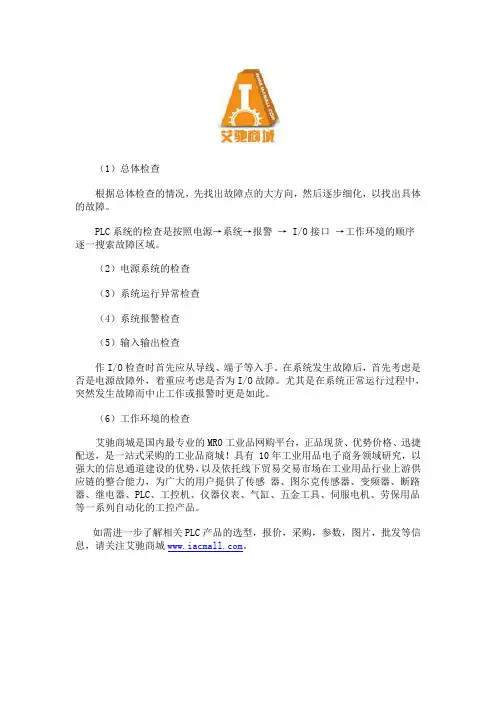

PLC故障检查流程
（1）总体检查
根据总体检查的情况，先找出故障点的大方向，然后逐步细化，以找出具体的故障。
PLC系统的检查是按照电源→系统→报警→ I/O接口→工作环境的顺序逐一搜索故障区域。
（2）电源系统的检查
（3）系统运行异常检查
（4）系统报警检查
（5）输入输出检查
作I/O检查时首先应从导线、端子等入手。
在系统发生故障后，首先考虑是否是电源故障外，着重应考虑是否为I/O故障。
尤其是在系统正常运行过程中，突然发生故障而中止工作或报警时更是如此。
（6）工作环境的检查
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
PLC故障的检查与处理

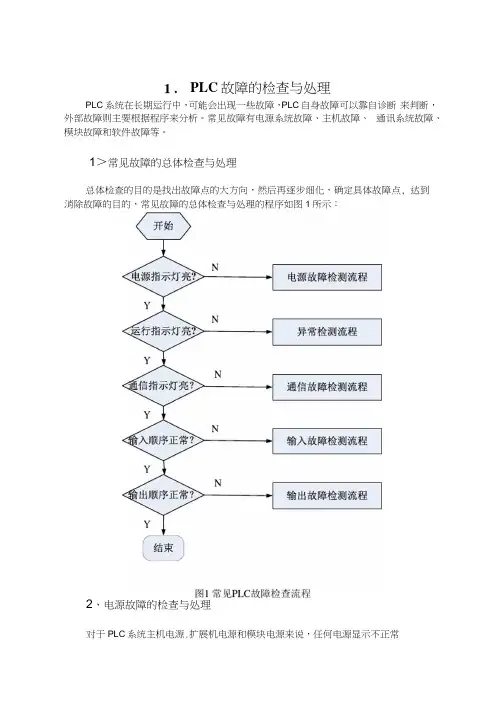

PLC故障的检查与处理PLC系统在长期运行中，可能会出现一些故障，PLC自身故障可以靠自诊断来判断，外部故障则主要根据程序来分析。
常见故障有电源系统故障、主机故障、通讯系统故障、模块故障和软件故障等。
1＞常见故障的总体检查与处理总体检查的目的是找出故障点的大方向，然后再逐步细化，确定具体故障点, 达到消除故障的目的，常见故障的总体检查与处理的程序如图1所示：2、电源故障的检查与处理对于PLC系统主机电源.扩展机电源和模块电源来说，任何电源显示不正常是都要进行电源故障检查流程。
如果各部分功能正常，只能是LED显示有故障。
否则应首先检查外部电源，如果外部电源无故障再检查系统内部电源故障，检查顺序和内容如表1所列：3、异常故障的检查与处理PLC系统最常见的故障是停止运行(运行指示灯灭)、不能启动.工作无法进行，但是电源指示灯亮。
这时需要进行异常故障检查。
检查顺序和内容如表2 所列：4、通信故障的检查与处理通讯是PLC网络工作的基础。
PLC网络的主站.各从站的通信处理器和通信模块都有工作正常指示。
当通信不正常时，需要进行通信故障检查。
检查的顺序和内容如表3所列：5、输入故障的检查与处理输入输出模块直接和外部设备相连，是容易出故障的部位，虽然输入输出模块故障容易判断，更换快，但是必须查明原因，而且往往都是由于外部原因造成损坏的，如果不及时查明故障原因。
及时消除故障，则对PLC系统危害很大。
检查顺序和内容分别如表4和表5所列：2. PLC的检修与维护PLC的主要构成元件是以半导体器件为主，考虑到环境的影响，随着使用的时间的增长，元器件总是要老化的。
因此，定期检修与做好日常维护是非常必要的。
要有一支具有一定技术水平的、熟悉设备情况、掌握设备工作原理的检修队伍，做好对设备的日常维护。
对检修工作要有一定的制度，按期执行，保证设备运行状况最优。
每台PLC 都有确定的检修时间，一般以每6个月至1年的周期进行1次为宜。
PLC控制系统的故障诊断和维护
PLC控制系统的故障诊断和维护概述PLC （可编程操纵器）技术已广泛应用于各操纵领域，特别是在工业生产过程操纵中，它具有其它操纵器无可比拟的优点，可靠性高、抗干扰能力强，在恶劣的生产环境里，仍然能够十分正常地工作。
作为PLC本身，它的故障发生率非常低,但对以PLC 为核心的PLC操纵系统而言，构成系统的其他外部元器件（如传感器与执行器）、外部输入信号与软件本身，都很可能发生故障，从而使整个系统发生故障，有的时候还会烧坏PLC,使整个系统瘫痪，造成极大的经济缺失，甚至危及人的生命安全。
因此技术人员务必熟悉PLC技术,并能够熟练地诊断与排除PLC在运行中的故障。
PLC操纵系统故障诊断技术的基本原理是利用 PLC的逻辑或者运算功能，把连续获得的被控过程的各类状态不断地与所存储的理想（或者正确）状态进行比较.发现它们之间的差异，并检查差异是否在所同意的范围内（包含时间范围与数值范围）。
若差异超出了该范围，则按事先设定的方式对该差异进行译码，最后以简单的、或者较完善的方式给出故障信息报警。
故障诊断的功能包含故障的检测与推断及故障的信息输出。
常见的PLC 操纵系统中，其故障的情况是多种多样的。
PLC操纵系统的通常结构与故障类型PLC操纵系统要紧由输入部分、CPU、采样部分、输出操纵与通讯部分构成, 如图1所示。
输入部分包含操纵面板与输入模板；采样部分包含采样操纵模板、AD转换模板与传感器；CPU作为系统的核心，完成接收数据，处理数据，输出操纵信号；输出部分有的系统用到DA模板，将输出信号转换为模拟量信号，通过功放驱动执行器；大多数系统直接将输出信号给输出模板，由输出模板驱动执行器工作；通讯部分由通讯模板与上位机构成。
由于PLC本身的故障可能性极小，系统的故障要紧来自外围的元部件，因此它的故障可分为如下几种：（1）输入故障，即操作人员的操作失误；■传感器故障；■执行器故障；■PLC软件故障这些故障，都能够用合适的故障诊断方法进行分析与用软件进行实时监测，对故障进行预报与处理。
plc出现故障怎么查
plc出现故障怎么查

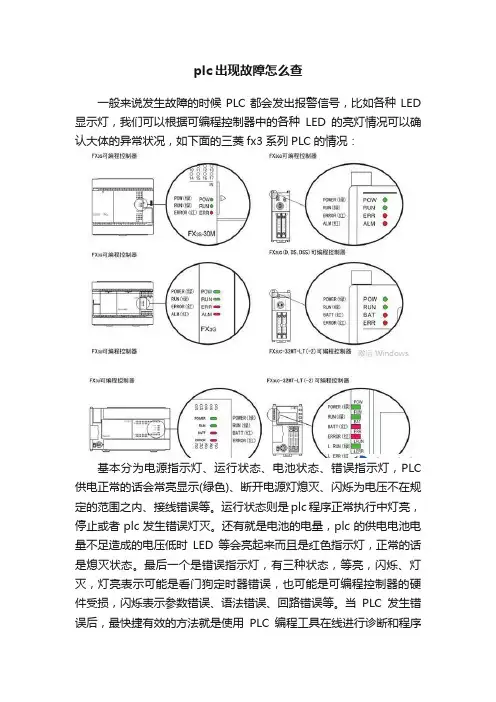

一般来说发生故障的时候PLC都会发出报警信号，比如各种LED 显示灯，我们可以根据可编程控制器中的各种LED的亮灯情况可以确认大体的异常状况，如下面的三菱fx3系列PLC的情况：
基本分为电源指示灯、运行状态、电池状态、错误指示灯，PLC 供电正常的话会常亮显示(绿色)、断开电源灯熄灭、闪烁为电压不在规定的范围之内、接线错误等。
运行状态则是plc程序正常执行中灯亮，停止或者plc发生错误灯灭。
还有就是电池的电量，plc的供电电池电量不足造成的电压低时LED等会亮起来而且是红色指示灯，正常的话是熄灭状态。
最后一个是错误指示灯，有三种状态，等亮，闪烁、灯灭，灯亮表示可能是看门狗定时器错误，也可能是可编程控制器的硬件受损，闪烁表示参数错误、语法错误、回路错误等。
当PLC发生错误后，最快捷有效的方法就是使用PLC编程工具在线进行诊断和程序
的检查。
在编程软件中点击诊断→PLC诊断会出现如下的界面，界面中间有错误提示和错误代码、错误发生的步数以及发生时间，根据PLC的状态会有重度、中度、轻度错误，界面下面有PLC当前的状态显示以及远程操作。
那么根据这个界面我们就知道具体发生了那些异常报警，中度以上的错误不能忽略，我们可以根据PLC的编程手册来查找错误代码所表示的故障信息。
手册会提供很详细的故障代码、故障内容以及相应的解决犯法。
以上就是PLC出现故障时，查找的具体方法和步骤。
PLC故障的检查与处理
1 . PLC障碍的查看取处理之阳早格格创做PLC系统正在少久运止中，大概会出现一些障碍，PLC 自己障碍不妨靠自诊疗去推断，中部障碍则主要根据步调去分解.罕睹障碍有电源系统障碍、主机障碍、通讯系统障碍、模块障碍战硬件障碍等.1、罕睹障碍的总体查看取处理总体查看的脚段是找出障碍面的大目标，而后再逐步细化，决定简曲障碍面，达到取消障碍的脚段，罕睹障碍的总体查看取处理的步调如图1所示：2、电源障碍的查看取处理对付于PLC系统主机电源、扩展机电源战模块电源去道，所有电源隐现不仄常是皆要举止电源障碍查看过程.如果各部分功能仄常，只可是LED隐现有障碍.可则应最先查看中部电源，如果中部电源无障碍再查看系统里面电源障碍，查看程序战真质如表1所列：表1 电源障碍的查看取处理3、非常十分障碍的查看取处理PLC系统最罕睹的障碍是停止运止（运止指示灯灭）、不克不迭开用、处事无法举止，然而是电源指示灯明.那时需要举止非常十分障碍查看.查看程序战真质如表2所列：表2 非常十分障碍的查看取处理4、通疑障碍的查看取处理通讯是PLC搜集处事的前提.PLC搜集的主站、各从站的通疑处理器战通疑模块皆有处事仄常指示.当通疑不仄常时，需要举止通疑障碍查看.查看的程序战真质如表3所列：表3 通疑障碍的查看取处理5、输进障碍的查看取处理输进输出模块间接战中部设备贯串，是简单出障碍的部位，虽然输进输出模块障碍简单推断，调换快，然而是必须查明本果，而且往往皆是由于中部本果制成益坏的，如果不即时查明障碍本果.即时取消障碍，则对付PLC系统妨害很大.查看程序战真质分别如表4战表5所列:表4 输进障碍的查看取处理表5 输出障碍的查看取处理2. PLC的检建取维护PLC的主要形成元件是以半导体器件为主，思量到环境的做用，随着使用的时间的删少，元器件经常要老化的.果此，定期检建取搞佳凡是维护利害常需要的.要有一收具备一定技能火仄的、认识设备情况、掌握设备处事本理的检建队伍，搞佳对付设备的凡是维护.对付检建处事要有一定的制度，定期真止，包管设备运止情景最劣.每台PLC皆有决定的检建时间，普遍以每6个月至1年的周期举止1次为宜.当中部环境条件较好时，不妨根据情况把隔断收缩.定期检建的真质如表所列:3. S7200 PLC的障碍处理指北对付于简曲的PLC，障碍查看大概有一定的特殊性.有闭S7200的障碍查看战处理要领如表所列：表 S7200的障碍查看战处理圆该当道，PLC是一种稳当性、宁静性极下的统制器.只消依照其技能典型拆置战使用，出现障碍的概率极矮.然而是，一朝出现了障碍，一定按上述步调举止查看战处理.特天是查看由于中部设备障碍制成的益坏.一定要查浑障碍本果，待障碍排除以去再试运止.。
如何进行PLC系统的故障排查与维修
如何进行PLC系统的故障排查与维修PLC（Programmable Logic Controller，可编程逻辑控制器）系统在现代工业自动化控制中扮演着重要的角色。
然而，在使用过程中，PLC 系统可能会遭遇故障，给生产和运营带来困扰。
因此，掌握PLC系统的故障排查与维修技巧是非常必要的。
本文将介绍一些常见的PLC故障，并提供一些解决方案，以帮助工程师们更好地进行故障排查与维修。
一、常见PLC故障及解决方案1. 电源故障电源是PLC系统正常运行的基础，如果电源发生故障，PLC系统将无法工作。
解决该问题的方法是首先检查电源模块是否正常供电，然后检查电源线路是否接触良好。
如果需要更换电源模块，应选择符合系统要求的合适型号。
2. 输入/输出模块故障输入/输出模块是PLC系统与外界设备进行数据交换的接口。
当输入/输出模块发生故障时，可能会导致PLC无法正常读取或输出信号。
解决该问题的方法是检查输入/输出模块的连接是否松动或损坏，重新插拔连接线。
如果模块本身出现故障，需要更换相应的模块。
3. 程序错误PLC系统的程序错误是常见的故障原因之一，可能是由于程序逻辑错误、参数设置错误或者编辑错误等。
解决该问题的方法是使用PLC编程软件进行在线调试，通过监视和修改程序代码来排除错误。
在调试过程中，应仔细分析程序运行过程中出现的报警信息，以准确定位错误所在并进行修复。
4. 通讯故障PLC系统通常需要与其他设备进行通讯，如果通讯出现故障，可能会导致PLC无法获取外部数据或无法将数据传输给其他设备。
解决该问题的方法是首先检查通讯模块是否插好，并确保通讯线路正常连接。
如果通讯设置有误，需要对通讯协议进行修改或重新配置。
5. 传感器故障传感器是PLC系统感知外部环境的重要组成部分，当传感器故障时，PLC可能会无法获得准确的输入信号。
解决该问题的方法是检查传感器的供电情况和连接状态，确保传感器本身工作正常。
如果传感器需要更换，应选择与原传感器相匹配的型号。
西门子PLC故障诊断简易教程ppt课件
DP接口
LED
含义
LED
含义
INTF（红色） EXTF（红色） FRCE（黄色） CRST（黄色）
内部出错 外部出错 强制
DP INTF（ 红 色）
DP EXTF（ 红 色）
BUSF
完全复位（冷）
在DP接口内部出错
在DP接口外部出错
在DP接口上的总线出 错
RUN（绿色） 运行状态RUN
STOP（黄色） 运行状态STOP
有不同的波特率 ·站出错 ·至少有一个指定的
从站不可寻址
丢失或不正确的配置 （ 当 CPU 未 作 为 DP 主 站起动时，也发生此 情况）
·检查总线电缆是否短路或断开 ·评估诊断信息，定义新的配置 或
纠正原先的配置
检查连接到CPU31x-2DP的总线电 缆。等待直至CPU31x-2D已经起 动。如果此LED不停止闪烁，则 检DP从站或评估DP从站的诊断信 息 评估诊断信息 定义新的配置或纠正原先的配置
检查DP地址 检查IM153-2模块 检查总线连接器是否插好
检查连接到DP主站的总线电缆 是否中断
接通和断开电源模块上的24V DC开关 检查配置和参数集
16
DP从站的LED
ET 200M/IM153-2模块的状态和出错LED（续）
LED
ON
SF
含义 BF
措施
点亮 点亮
点亮
无关 点亮
熄灭
点亮 无关
无关
无关
点亮
检查出DP接口上的一个总线出错（如，电 缆断或不同的总线参数）
14
DP从站的LED
ET200B 16DI/16DO模块的状态和出错指示
LED
光信号
含义
《PLC故障处理》课件
常见的PLC故障
断开电源
可能导致PLC无法正常工作。
模块失效
可能导致PLC无法与外部设备通信。
信号干扰
可能导致PLC接收到错误的信号。
程序错误
可能导致PLC执行错误的操作。
PLC故障处理流程
1
故障识别
通过观察和测试识别PLC系统中的故障。
2
故障排除
查找和解决导致故障的原因。
3
故障修复
修复或更换故障组件，恢复PLC系统的正常工作。
结论和要点
PLC故障处理
是确保PLC系统正常运行的关键 性任务。
分类和常见故障
了解PLC故障分类和常见故障， 有助于快速定位和解决问题。
流程和实例
PLC故障处理流程和实例提供了 实际应用的指导和启示。
PLC故障处理
在本PPT课件中，我们将介绍PLC故障处理的定义、分类、常见故障、处理流 程以及实例，还将提供PLC故障预防和维护的方法，最后总结要点。
PLC故障处理的定义
PLC故障处理是指通过识别、排除和修复PLC（可编程逻辑控制器）系统中出 现的任何故障，以确保系统正常运行。
PLC故障的分类
PLC故障可分为硬件故障和软件故障。硬件故障包括电源故障、接线故障和模 块故障，而软件故障包括程序错误和通信故障。
PLC故障处理实例
故障识别ቤተ መጻሕፍቲ ባይዱ
使用多米诺法排查故障。
故障排除
检查连接器和线路。
故障修复
更换损坏的组件。
PLC故障预防和维护
1 定期维护
执行定期检查和保养，确保PLC系统处于良好工作状态。
2 备用备件
备有PLC模块和备件，以防止故障时的延迟。
3 培训人员
PLC故障的检查与处理
1 。
PLC故障的检查与处理PLC系统在长期运行中，可能会出现一些故障，PLC自身故障可以靠自诊断来判断，外部故障则主要根据程序来分析。
常见故障有电源系统故障、主机故障、通讯系统故障、模块故障和软件故障等.1、常见故障的总体检查与处理总体检查的目的是找出故障点的大方向，然后再逐步细化,确定具体故障点，达到消除故障的目的,常见故障的总体检查与处理的程序如图1所示:图1 常见PLC故障检查流程2、电源故障的检查与处理对于PLC系统主机电源、扩展机电源和模块电源来说，任何电源显示不正常是都要进行电源故障检查流程。
如果各部分功能正常，只能是LED显示有故障。
否则应首先检查外部电源，如果外部电源无故障再检查系统内部电源故障，检查顺序和内容如表1所列:3、异常故障的检查与处理PLC系统最常见的故障是停止运行(运行指示灯灭）、不能启动、工作无法进行，但是电源指示灯亮.这时需要进行异常故障检查.检查顺序和内容如表2所列：4、通信故障的检查与处理通讯是PLC网络工作的基础。
PLC网络的主站、各从站的通信处理器和通信模块都有工作正常指示。
当通信不正常时，需要进行通信故障检查.检查的顺序和内容如表3所列:表3 通信故障的检查与处理5、输入故障的检查与处理输入输出模块直接和外部设备相连，是容易出故障的部位，虽然输入输出模块故障容易判断，更换快，但是必须查明原因,而且往往都是由于外部原因造成损坏的，如果不及时查明故障原因。
及时消除故障，则对PLC系统危害很大。
检查顺序和内容分别如表4和表5所列：表5 输出故障的检查与处理2。
PLC的检修与维护PLC的主要构成元件是以半导体器件为主,考虑到环境的影响，随着使用的时间的增长，元器件总是要老化的。
因此，定期检修与做好日常维护是非常必要的。
要有一支具有一定技术水平的、熟悉设备情况、掌握设备工作原理的检修队伍,做好对设备的日常维护。
对检修工作要有一定的制度，按期执行，保证设备运行状况最优。
PLC故障查找方法
PLC故障查找方法PLC故障查找方法一般各型PLC均设计成长期不间断的工作制。
但是，偶然有的地方也需要对动作进行修改，迅速找到这个场所并修改它们是很重要的。
修改发生在PLC以外的动作需要许多时间。
PLC的指示灯及机内设备，有益于对PLC整个控制系统查找故障。
编程器是主要的诊断工具，他能方便地插到PLC上面。
在编程器上可以观察整个控制系统的状态，当您去查找PLC为核心的控制系统的故障时，作为一个习惯，您应带一个编程器。
基本的查找故障顺序除了一把螺丝刀和一个万用电表外，并不需要特殊的工具，不需要示波器，高级精密电压表或特殊的测试程序。
1、PWR（电源）灯亮否？如果不亮，在采用交流电源的框架的电压输入端（220VAC）检查电源电压；对于需要直流电压的框架，测量+24VDC和0VDC 端之间的直流电压，如果不是合适的AC或DC电源，则问题发生在PLC之外。
如AC或DC电源电压正常，但PWR灯不亮，检查保险丝，如必要的话，就更换CPU框架。
2、PWR（电源）灯亮否？如果亮，检查显示出错的代码，对照出错代码表的代码定义，做相应的修正。
3、RUN（运行）灯亮否？如果不亮，检查编程器是不是处于PRG或LOAD位置，或者是不是程序出错。
如RUN灯不亮，而编程器并没插上，或者编程器处于RUN方式且没有显示出错的代码，则需要更换CPU模块。
4、BATT（电池）灯亮否？如果亮，则需要更换锂电池。
由于BATT灯只是报警信号，即使电池电压过低，程序也可能尚没改变。
更换电池以后，检查程序或让PLC试运行。
如果程序已有错，在完成系统编程初始化后，将录在磁带上的程序重新装入PLC。
5、在多框架系统中,如果CPU是工作的,可用RUN`继电器来检查其它几个电源的工作。
如果RUN继电器未闭合(高阻态),按上面讲的第一步检查AC或DC电源如AC 或DC电源正常而继电器是断开的,则需要更换框架。
一般查找故障步骤其他步骤于用户的逻辑知识有关。
PLC系统故障诊断与排除
图16.9 PLC内部结构图
25
表16.3 CPU故障的内部故障诊断处理
故障现象
故障原因
处理方法
CPU故障 运算部分故障 存储器故障
CPU异常报警：微处理器故障；接于内部总线上的器件故障（指 对内部总线有影响的器件）；总线断路、短路；微处理器的外部 更换故障单元 回路故障，如振荡回路、复位回路等。程序变化
第16章 PLC系统故障诊断与排除
内容提要
➢ PLC故障的分类及诊断（常见故障分类、故障类型及 诊断方法）
➢ PLC的硬件故障诊断与排除（系统故障、CPU单元故 障、I/O单元故障、噪声故障
1
PLC的控制系统中的故障分布情况是：CPU单元故障占5%； I/O单元故障占15%；系统布线故障占5%；输出设备故障占30%； 输入设备故障占45%。由此可见，在PLC本身的20%的故障中，大 多数是由恶劣环境造成的。而80%的故障是用户使用不当造成的。
（2）如果在更换电池后仍然出现电池异常报警，就可判定是存储器或是外 部回路的漏电流异常增大所致。
（3）电源的通断总是与机械系统同步发生，这时可检查机械系统产生的噪 声影响。因为电源的断开是常与机械系统运行同时发生的故障，绝大部分 是电机或线圈所产生的强噪声所致。
8
7．PROM不能运转 当PROM不能运转时，先检查PROM插入是否良好，然后 确定是否需要更换芯片。 8．电源重新投入或复位后，动作停止 这种故障可认为是噪声干扰或PLC内部接触不良所致。噪 声原因将在后续内容中讨论，对结构原因则可通过轻轻敲PLC 机体进行检查。还要检查一下电缆和连接器的插入状态。
11
图16.4Байду номын сангаасPLC故障检查总流程图
12
PLC故障常见原因及处理方法
PLC故障常见原因及处理方法（内附故障排除流程图）一、运行中PLC故障常见原因及处理方法(一)外围电路元器件故障此类故障在PLC工作一定时间后的故障中经常发生。
在PLC控制回路中如果出现元器件损坏故障，PLC控制系统就会立即自动停止工作。
输入电路是PLC接受开关量、模拟量等输入信号的端口，其元器件质量的优劣、接线方式及是否牢靠也是影响控制系统可靠性的重要因素。
对于开关量输出来说，PLC的输出有继电器输出、晶闸管输出、晶体管输出三种形式，具体选择哪种形式的输出应根据负载要求来决定，选择不当会使系统可靠性降低严重时导致系统不能正常工作。
此外，PLC的输出端子带负载能力是有限的.如果超过了规定的最大限值.必须外接继电器或接触器.才能正常工作。
外接继电器、接触器、电磁阀等执行元件的质量，是影响系统可靠性的重要因素。
常见的故障有线圈短路、机械故障造成触点不动或接触不良。
(二)端子接线接触不良此类故障在PLC工作一定时间后随着设备动作的频率升高出现。
由于控制柜配线缺陷或者使用中的震动加剧及机械寿命等原因，接线头或元器件接线柱易产生松动而引起接触不良。
这类故障的排除方法是使用万用表，借助控制系统原理图或者是PLC逻辑梯形图进行故障诊断维修。
对于某些比较重要的外设接线端子的接线，为保证可靠连接，一般采用焊接冷压片或冷压插针的方法处理。
(三)PLC受到干扰引起的功能性故障自动化系统中所使用的各种类型PLC，是专门为工业生产环境而设计的控制装置。
在设计和制造过程中采用了多层次抗干扰和精选元件措施，故具有较强的适应恶劣工业环境的能力、运行稳定性和较高的可靠性。
因此一般不需要采取什么特殊措施就可以直接在工业环境使用。
PLC受到的干扰可分为外部干扰和内部干扰。
在实际的生产环境下，外部干扰是随机的，与系统结构无关，且干扰源是无法消除的只能针对具体情况加以限制。
内部干扰与系统结构有关。
主要通过系统内交流主电路、模拟量输入信号等引起，通过精心设计系统线路或系统软件滤波等处理，可使内部干扰得到最大限度的抑制。
plc控制设备故障的诊断方法
plc控制设备故障的诊断方法PLC（可编程逻辑控制器）是工业自动化领域常用的控制设备，用于控制和监测各种机械设备和生产过程。
然而，由于不可避免的原因，PLC控制设备可能会出现故障，影响正常运行。
本文将介绍一些常见的PLC控制设备故障，并提供相应的诊断方法和解决办法。
1.通信故障故障描述：PLC与外部设备或网络之间的通信中断或异常。
解决办法：检查通信线缆：检查通信线缆是否完好无损，确认连接端口是否正确。
检查通信配置：检查PLC的通信配置参数，确保与外部设备或网络的设置匹配。
检查通信模块：检查通信模块是否正确插入并固定，确保模块与PLC的通信接口良好连接。
测试通信信号：通过使用示波器等工具来测试通信信号的传输情况，判断是否存在信号干扰或损坏。
2.输入/输出故障故障描述：PLC的输入或输出模块无法正常工作。
解决办法：检查输入/输出线缆：检查输入/输出线缆是否连接正确，并确保线缆没有断路或短路。
检查输入/输出模块配置：检查输入/输出模块的配置参数，包括地址、类型和状态等，确保配置正确。
检查电源供应：检查输入/输出模块的电源供应是否正常，确认电源电压是否符合要求。
更换故障模块：如果经过检查后仍然存在问题，可能需要更换故障的输入/输出模块。
3.编程错误故障描述：PLC程序编写存在错误或逻辑问题。
解决办法：代码审查：仔细审查PLC程序的代码，查找可能存在的语法错误、逻辑问题或死循环等。
调试模式：使用PLC的调试模式，逐步执行程序并观察其运行情况，以确定具体的问题所在。
修改程序：根据调试结果，对程序进行修改，修复错误和优化逻辑。
固件升级：如果发现PLC的固件版本较旧，可以考虑升级固件以解决已知的问题和错误。
4.电源故障故障描述：PLC的电源供应存在问题，如电源中断、过载等。
解决办法：检查电源连接：检查电源线是否连接牢固，确认插头和插座之间没有松动或脱落。
电源负载平衡：确保各个设备和模块的电源负载均衡，避免某一部分过载而导致电源故障。
PLC故障排除流程图,一步步真清晰
PLC故障排除流程图，一步步真清晰PART1.外围电路元器件故障此类故障在PLC工作一定时间后的故障中经常发生。
在PLC控制回路中如果出现元器件损坏故障，PLC控制系统就会立即自动停止工作。
输入电路是PLC接受开关量、模拟量等输入信号的端口，其元器件质量的优劣、接线方式及是否牢靠也是影响控制系统可靠性的重要因素。
对于开关量输出来说，PLC的输出有继电器输出、晶闸管输出、晶体管输出三种形式，具体选择哪种形式的输出应根据负载要求来决定，选择不当会使系统可靠性降低严重时导致系统不能正常工作。
此外，PLC的输出端子带负载能力是有限的，如果超过了规定的最大限值，必须外接继电器或接触器，才能正常工作。
外接继电器、接触器、电磁阀等执行元件的质量，是影响系统可靠性的重要因素。
常见的故障有线圈短路、机械故障造成触点不动或接触不良。
PART2.端子接线接触不良此类故障在PLC工作一定时间后随着设备动作的频率升高出现。
由于控制柜配线缺陷或者使用中的震动加剧及机械寿命等原因，接线头或元器件接线柱易产生松动而引起接触不良。
这类故障的排除方法是使用万用表，借助控制系统原理图或者是PLC逻辑梯形图进行故障诊断维修。
对于某些比较重要的外设接线端子的接线，为保证可靠连接，一般采用焊接冷压片或冷压插针的方法处理。
PART3.PLC受到干扰引起的功能性故障自动化系统中所使用的各种类型PLC，是专门为工业生产环境而设计的控制装置。
在设计和制造过程中采用了多层次抗干扰和精选元件措施，故具有较强的适应恶劣工业环境的能力、运行稳定性和较高的可靠性。
因此一般不需要采取什么特殊措施就可以直接在工业环境使用。
PLC受到的干扰可分为内部干扰和外部干扰。
在实际的生产环境下，外部干扰是随机的，与系统结构无关，且干扰源是无法消除的只能针对具体情况加以限制。
内部干扰与系统结构有关。
主要通过系统内交流主电路、模拟量输入信号等引起，通过精心设计系统线路或系统软件滤波等处理，可使内部干扰得到最大限度地抑制。
