直流电机闭环调速
双闭环直流调速系统特性与原理
双闭环直流调速系统特性与原理双闭环直流调速系统是一种用于控制直流电动机转速的调速系统。
它由两个闭环控制回路组成，分别是转速外环和电流内环。
其中，转速外环控制直流电机的转速，通过调节电压来控制直流电机的转矩；而电流内环则控制直流电机的电流，通过调节电压来控制直流电机的转矩。
1.稳定性：双闭环控制系统能够有效地控制直流电动机的转速和电流，使其在运行过程中保持稳定的转矩输出。
通过转速外环对转速进行控制，可以实现精确的转速调节；而电流内环则能够控制电机的电流，防止过载和短路等故障。
2.响应速度：双闭环控制系统的转速外环具有较快的响应速度，能够实现快速的转速调节。
而电流内环的响应速度则相对较慢，主要起到电机保护的作用。
3.鲁棒性：双闭环控制系统具有较好的鲁棒性，能够对外部干扰和参数变化具有一定的抗干扰能力。
通过合理的控制策略和参数调整，可以提高系统的鲁棒性。
1.转速外环控制原理：转速外环将输出电压与给定的转速进行比较，得到转速误差，并通过调节电压反馈回内环控制器中。
转速外环控制器通常采用PI控制器，根据转速误差和积分项来控制输出电压。
通过不断调节输出电压，使得转速误差趋于零，从而实现对直流电机转速的调节。
2.电流内环控制原理：电流内环控制器将输出电压与给定的电流进行比较，得到电流误差，并通过调节输出电压来控制电流。
电流内环控制器通常也采用PI控制器，根据电流误差和积分项来控制输出电压。
通过不断调节输出电压，使得电流误差趋于零，从而实现对直流电机电流的调节。
3.反馈信号处理：双闭环直流调速系统中，转速和电流测量信号需要经过滤波和放大等处理，以便传递给控制器进行计算。
滤波器通常采用低通滤波器，用于去除高频噪声，放大器则用于放大信号强度。
4.控制指令处理：由上位机或人机界面输入的控制指令需要经过处理，包括限幅、线性化等，以确保输入信号符合控制系统的要求。
处理后的指令将送入控制器，进行计算和控制输出电压。
通过双闭环直流调速系统的控制，可以实现对直流电机的转速和电流的精确调节，并具有较好的稳定性、响应速度和鲁棒性，广泛应用于工业自动化领域。

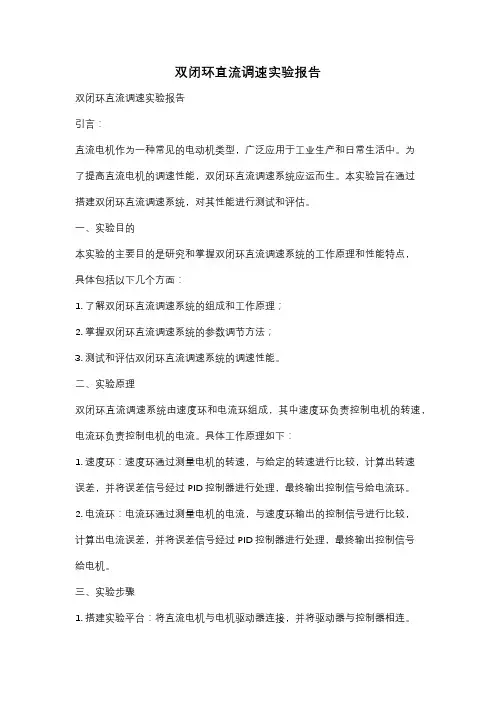

双闭环直流调速实验报告
双闭环直流调速实验报告双闭环直流调速实验报告引言：直流电机作为一种常见的电动机类型，广泛应用于工业生产和日常生活中。
为了提高直流电机的调速性能，双闭环直流调速系统应运而生。
本实验旨在通过搭建双闭环直流调速系统，对其性能进行测试和评估。
一、实验目的本实验的主要目的是研究和掌握双闭环直流调速系统的工作原理和性能特点，具体包括以下几个方面：1. 了解双闭环直流调速系统的组成和工作原理；2. 掌握双闭环直流调速系统的参数调节方法；3. 测试和评估双闭环直流调速系统的调速性能。
二、实验原理双闭环直流调速系统由速度环和电流环组成，其中速度环负责控制电机的转速，电流环负责控制电机的电流。
具体工作原理如下：1. 速度环：速度环通过测量电机的转速，与给定的转速进行比较，计算出转速误差，并将误差信号经过PID控制器进行处理，最终输出控制信号给电流环。
2. 电流环：电流环通过测量电机的电流，与速度环输出的控制信号进行比较，计算出电流误差，并将误差信号经过PID控制器进行处理，最终输出控制信号给电机。
三、实验步骤1. 搭建实验平台：将直流电机与电机驱动器连接，并将驱动器与控制器相连。
2. 参数设置：根据实验要求，设置速度环和电流环的PID参数。
3. 测试电机转速：给定一个转速值，观察电机的实际转速是否与给定值一致。
4. 测试电机负载：通过改变电机负载，观察电机的转速是否能够稳定在给定值附近。
5. 测试电机响应时间：通过改变给定转速，观察电机的响应时间，并记录下来。
6. 测试电流控制性能：通过改变电机负载，观察电机电流的变化情况，并记录下来。
四、实验结果与分析1. 电机转速测试结果表明，双闭环直流调速系统能够准确控制电机的转速，实际转速与给定值之间的误差较小。
2. 电机负载测试结果表明，双闭环直流调速系统能够在不同负载下保持电机的转速稳定，具有较好的负载适应性。
3. 电机响应时间测试结果表明，双闭环直流调速系统的响应时间较短，能够快速响应给定转速的变化。
双闭环直流电机调速系统设计
双闭环直流电机调速系统设计嘿，大家好！今天咱们聊聊一个挺酷的话题：双闭环直流电机调速系统。
虽然听起来有点像外星人的科技，但是其实它就是咱们日常生活中的一些电机背后的“聪明脑袋”。
没错，电动工具、电动汽车，甚至是你家那台洗衣机，都可能用到这种技术。
别担心，我会用简单易懂的语言，把这个“高大上”的话题聊得通俗易懂，让你像喝水一样轻松明白。
1. 什么是双闭环系统？首先，咱们得搞清楚什么是双闭环系统。
你可以把它想象成一辆高科技的赛车。
车上有两个智能系统，一个负责控制车速，另一个负责检查车速是不是正好。
第一个环节，叫做“速度闭环”，就像是车里的加速器，它根据你给的油门信号来调整速度。
第二个环节，叫做“电流闭环”，就是车上的仪表盘，它会实时监控实际速度和预定速度的差异，确保车速始终如你所愿。
两个环节相互配合，就像是赛车手的左右手，协作得天衣无缝。
1.1 速度闭环的作用速度闭环系统，简单来说，就是确保电机转得刚刚好。
你可以把它想成是你的车速表，告诉你车速到底快不快。
当你设定了目标速度后，速度闭环就会一直“盯着”电机的实际速度，看是不是达到了你想要的。
要是电机转得快了或者慢了，速度闭环会发出“警报”，让电机调整到正确的速度。
就像你开车的时候，如果超速了，车上的警报器就会提醒你：“嘿，慢点！”1.2 电流闭环的作用而电流闭环呢，就是确保电机在运行时不会超负荷。
你可以把它想象成你的车载电脑，时刻监控电机的“健康状态”。
如果电机的电流过大，就像是车上的发动机超负荷一样，电流闭环会自动调整电流，防止电机“过劳”工作，保障电机的长寿命和稳定性。
这就像车上的“健康检查”，时刻关注电机的“身体状况”，让它保持在最佳状态。
2. 如何设计双闭环系统？说到设计双闭环系统，那可不是简单的“煮熟的鸭子嘴里跑”，而是要细心雕琢的“工艺品”。
设计时，你需要考虑到很多细节，就像调配一杯完美的鸡尾酒一样，必须把每个成分都搭配得恰到好处。
2.1 控制器的选择首先，你得挑选一个靠谱的控制器。
直流电动机双闭环调速系统设计
1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。
相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。
双闭环控制那么很好的弥补了他的这一缺陷。
双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。
其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。
正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。
本次课程设计目的就是旨在对双闭环进展最优化的设计。
整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。
共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。
变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。
三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。
为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。
三相桥式全控整流电路的工作原理是当a=0°时的工作情况。
直流电机闭环调速控制系统设计和实现
实验报告直流电机闭环调速控制系统设计和实现班级:姓名:学号:时间:指导老师:2012年6月一、实验目的1．了解闭环调速控制系统的构成。
2．熟悉PID 控制规律，并且用算法实现。
二、实验设备PC 机一台，TD-ACC+实验系统一套，i386EX 系统板一块三、实验原理根据上述系统方框图，硬件线路图可设计如下，图中画“○”的线需用户自行接好。
上图中，控制机算机的“DOUT0”表示386EX 的I/O 管脚P1.4，输出PWM 脉冲经驱动后控制直流电机，“IRQ7”表示386EX 内部主片8259 的7 号中断，用作测速中断。
实验中，用系统的数字量输出端口“DOUT0”来模拟产生 PMW 脉宽调制信号，构成系统的控制量，经驱动电路驱动后控制电机运转。
霍尔测速元件输出的脉冲信号记录电机转速构成反馈量。
在参数给定情况下，经PID 运算，电机可在控制量作用下，按给定转速闭环运转。
系统定时器定时1ms，作为系统采样基准时钟；测速中断用于测量电机转速。
直流电机闭环调速控制系统实验的参考程序流程图如下：四、实验步骤1．参照图 6.1-3 的流程图，编写实验程序，编译、链接。
2．按图6.1-2 接线，检查无误后开启设备电源，将编译链接好的程序装载到控制机中。
3．打开专用图形界面，运行程序，观察电机转速，分析其响应特性。
4．若不满意，改变参数：积分分离值Iband、比例系数KPP、积分系数KII、微分系数 KDD 的值后再观察其响应特性，选择一组较好的控制参数并记录下来。
5．注意：在程序调试过程中，有可能随时停止程序运行，此时DOUT0 的状态应保持上次的状态。
当DOUT0 为1 时，直流电机将停止转动；当DOUT0 为0 时，直流电机将全速转动，如果长时间让直流电机全速转动，可能会导致电机单元出现故障，所以在停止程序运行时，最好将连接DOUT0的排线拔掉或按系统复位键.五、心得体会此次实验是直流电机闭环调速控制系统的设计和实现，通过这次实验，让我了解了闭环调速控制系统的基本构成。
4.14直流电机闭环调速实验
实验告
学号：_201514146xxxx姓名：xxx专业：计算机科学与技术班级：1班第13周
课程名称
微机系统与接口技术实验
实验课时
4
实验项目
直流电机闭环调速实验（4.14）
实验时间
2017.12.01
实验目的
1.了解直流电机闭环调速的方法。
2.掌握PID控制规律及算法。
出现两条水平波
小结
1.了解了直流电机闭环调速的方法。
2.掌握了PID控制规律及算法。
3.了解了计算机在控制系统中的应用。
指导老师评议
成绩评定：指导教师签名：
3.了解计算机在控制系统中的应用。
实验环境
PC机一台，TD-PITE实验装置一套。
实验内容（算法、程序、步骤和方法）
1、实验内容
根据实验提供的音乐频率表和时间表，编写程序控制8254，使其输出连接到扬声器上能发出相应的乐曲。
2、实验步骤
3、实验步骤
4、实验代码
数据记录
和计算
1、接线图
2、结果
结论
（结果）
直流电机闭环调速的原理
直流电机闭环调速的原理
直流电机闭环调速的原理:
1. 采用速度反馈来调节电机速度。
2. 设置一个给定速度值,和电机实际速度信号比较,得到速度偏差。
3. 速度偏差经过PID 控制器运算,输出调节相电压的控制量。
4. 相电压的大小决定电机端电动势和电流,进而调节电机速度。
5. 当速度偏差为零时,表示电机达到给定速度,完成闭环控制。
6. 采用磁powder制动或增益调节来改变速度稳定性。
7. 闭环控制使电机调速更准确,不受负载影响。
8. 典型的闭环控制方式有增量式PID 控制和位置式PID 控制。
9. 还可以采用模糊控制、神经网络控制等方式进行闭环调速。
10. 优化控制参数,设计控制器,可以实现高精度的闭环转速控制。
综上,闭环调速利用反馈实现给定速度的准确跟踪,是直流电机调速的有效方法。
转速电流双闭环直流调速系统设计
转速电流双闭环直流调速系统设计一、引言直流调速系统是控制直流电机转速的一种常用方法。
在实际应用中，为了提高系统性能，通常采用双闭环控制结构，即转速环和电流环。
转速环用于控制电机转速，电流环用于控制电机电流。
本文将对转速、电流双闭环直流调速系统进行详细设计。
二、转速环设计转速环的主要功能是通过控制电机的转矩来实现对转速的精确控制。
转速环设计步骤如下：1.系统建模：根据电机的特性曲线和转矩方程，建立电机数学模型。
通常采用转速-电压模型，即Tm=Kt*Ua-Kv*w。
2.设计转速环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的转速环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
三、电流环设计电流环的主要功能是控制电机的电流，以确保电机输出的转矩能够满足转速环的要求。
电流环设计步骤如下：1.系统建模：根据电机的特性曲线和电流方程，建立电机数学模型。
通常采用电流-电压模型，即Ia=(Ua-R*Ia-Ke*w)/L。
2.设计电流环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的电流环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
四、双闭环控制系统设计在转速环和电流环都设计好的基础上，将两个闭环控制器连接起来，形成双闭环控制系统。
具体步骤如下：1.控制系统结构设计：将电流环置于转速环的前端，形成串级控制结构。
2.系统建模：将转速环和电流环的数学模型进行串联，建立双闭环控制系统的数学模型。
双闭环直流电机调速系统设计
双闭环直流电机调速系统设计在今天的科技世界里，电机就像是家里的“万能小助手”，无处不在。
你想想，电风扇、洗衣机、甚至小汽车，都少不了它们的身影。
而双闭环直流电机调速系统就是这个小助手的“智囊团”，让它在各种环境中游刃有余，真是个神奇的存在。
今天，我们就来聊聊这个系统是怎么工作的，听起来是不是有点高大上？别担心，咱们用通俗易懂的语言来探讨，让你在闲聊中也能装装逼！1. 什么是双闭环控制？1.1 直流电机的基本知识直流电机，这东西其实就是通过直流电来转动的电机，简单说，就是通过电流来产生磁场，让电机的轴子转动起来。
想象一下，你在玩一辆遥控小车，控制它的速度和方向，其实和电机的工作原理类似。
电流大了，小车跑得快；电流小了，小车就慢了。
是不是很简单？不过，要把这个电机调得又快又稳，就得靠我们的双闭环系统了。
1.2 双闭环系统的工作原理双闭环控制，顾名思义，分为两个环，一个是速度环，一个是电流环。
速度环就像是你的眼睛，时刻盯着电机的转速，确保它不会跑偏。
而电流环就像是你的手，及时调整电机所需的电流，让它在需要的时候有充足的动力。
就好比你骑自行车，风一吹，你得用力蹬脚踏，让车子稳稳前行，这就是速度和电流的配合。
两者相辅相成，形成了一个良性的循环，确保电机在各种负载下都能稳定工作。
2. 设计双闭环系统的重要性2.1 提高系统性能你想啊，电机如果没有双闭环控制，开得快的时候，可能转速就飙到天上，没法控制；慢的时候，又感觉力不从心。
这就像你打球，想要扣篮却被卡在了框下，真是让人心急火燎！而有了双闭环系统，电机就能在不同的环境中保持稳定的转速，性能大大提升。
无论是重载还是轻载，电机都能游刃有余，根本不在话下。
2.2 降低能耗再来谈谈能耗的问题。
我们都知道，能源危机可是个大麻烦。
双闭环系统能够通过实时监测和调节，确保电机在最优状态下运行，从而降低能耗。
想象一下，省电就像是在家里随便找零花钱，谁不乐意呢？通过科学合理的控制，电机就能用更少的电，做更多的事，真是一举两得！3. 实际应用案例3.1 工业自动化说到双闭环系统的实际应用，那可真是多得数不过来。
无刷直流电机(BLDC)双闭环调速解析
在无刷直流电机双闭环调速系统中，双闭环分别是指速度闭环和电流闭环。对于 PWM 的无刷直流电机控制来说，无论是转速的变化还是由于负载的弯化引起的电枢电流的变化， 可控量输出最终只有一个，那就是都必须通过改变 PWM 的占空比才能实现，因此其速度环和 电流环必然为一个串级的系统，其中将速度环做为外环，电流环做为内环。调节过程如下所 述：由给定速度减去反馈速度得到一个转速误差，此转速误差经过 PID 调节器，输出一个值 给电流环做给定电流，再由给定电流减去反馈电流得到一个电流误差，此电流误差经过 PID 调节器，输出一个值就是占空比。
在绝大部分的控制系统中，采样周期等同于控制周期，一般不做区分，即在同一个周期 内采样一次反馈值进行一次 PID 运算之后调整一次被控量。从理论上来讲采样周期和控制周 期尽量的缩短一些，这样可以及时的调整输出。实际上要看被控对象的反应速度，和滞后时 间，因为不同的被控对象千差万别。
采样周期（即反馈值多长时间进行一次采样或捕捉）： 选取采样周期时，有下面几个因素可供参考： 1、采样周期应远小于对象的扰动周期。 2、采样周期应比对象的时间常数小得多，否则所采样得到的值无法反映瞬间变化的过程值。 3、考虑执行机构的响应速度。如果采用的执行器的响应速度较慢，那么盲目的要求过短的 采样周期将失去意义。 4、对象所要求的调节品质。在计算机速度允许的情况下，采样周期短，调节品质好。 5、性能价格比。从控制性能来考虑，希望采样周期短。但计算机运算速度，以及 A/D 和 D/A 的转换速度要相应地提高，会导致计算机的费用增加。 6、计算机所承担的工作量。如果控制的回路较多，计算量又特别大，则采样要加长；反之， 可以将采样周期缩短。
在双闭环调速系统中，输入参数有三个，分别为给定速度和反馈速度以及反馈电流，其 中给定速度由用户指定，一般指定为旋转速度(RPM 转/分钟)或直线速度(m/s 米/秒)。而反 馈速度和反馈电流则需要由传感器来获取，下面来讲一下在无刷直流电机控制系统中，反馈 速度和反馈电流的获取。
双闭环直流电机调速
18
转速
电枢电流
上图是ACR限幅值改为原来10分之一，也就是25的转速与电流波 形，可以看出，电机速度与电流波形基本没有发生变化。ACR的 限幅对应于电机的电压，其输出值输出值很小，而ACR的限幅值 很大，所以不会达到饱和状态。限幅值变为25以后，仍然超过其 输出电压，所以仍然不会饱和，对转速与电流没有影响。
8
电机输入电压 电机输入电压是经过DC-DC变化的直流电压，所以是 有一定占空比的方波，在电压大小发生变化时，占空 比随之变化。
9
转速 电枢电流
10
转速 电枢电流
11
转速 电枢电流
12
转速 电枢电流
13
转速 电枢电流
14
转速 电枢电流
15
转速 电枢电流
16
转速 电枢电流
17
转速
电枢电流
在从静止加速到1200r/min时，ASR饱和，电流达到正的最 大值。在电机加速阶段，电流为正，在电机减速阶段，电流 为负。且由于电机速度调整较快，所以加减速阶段电流都达 到了其限幅值，也就是说ASR都达到了饱和。稳定阶段电流 为0，这是因为电机空载，所以电枢电流基本为0。
6
输入到 ASR反 馈信号
1
2
根据理论计算得到的参数与最后实际使用的参数相 去甚远，参考价值不大，此处不再列出。
实际效果较好的参数(与原理图对应)如 下所示：
直流双闭环调速系统设计与仿真
直流双闭环调速系统设计与仿真一、直流双闭环调速系统的基本原理电流环用于控制电机的电流，通过测量电机的电流反馈信号与给定的电流信号进行比较，得到误差信号，然后经过PID控制器计算控制信号，最后通过逆变器输出给电机控制电流。
二、直流双闭环调速系统的设计1.确定系统参数：包括电机的转矩常数，转矩惯量，电感，电阻等参数。
2.设计速度环控制器：根据转速信号和转速误差信号，设计速度环控制器的传递函数。
可以选择PID控制器，也可以选择其他类型的控制器。
3.设计电流环控制器：根据电流信号和电流误差信号，设计电流环控制器的传递函数。
同样可以选择PID控制器或其他类型的控制器。
4.进行系统仿真：将设计好的速度环和电流环控制器加入电机模型，进行系统仿真。
通过调整控制器参数，观察系统的响应特性，可以优化系统性能。
5.调整控制参数：根据仿真结果，调整控制器的参数，使系统响应更加快速、稳定。
三、直流双闭环调速系统的仿真1.定义系统模型：建立直流电机的状态方程，包括速度环和电流环的动态方程。
2.设定系统初始条件和输入信号：设置电机的初始状态和给定的转速信号以及电流信号。
3.选择控制器类型和参数：根据设计要求，选择控制器类型和参数。
可以选择PID控制器，并根据调试经验选择合适的参数。
4.搭建控制系统模型：将速度环和电流环的控制器模型和电机模型连接在一起，构建闭环控制系统模型。
5.进行系统仿真：利用MATLAB或其他仿真软件进行系统仿真，根据给定的转速信号和电流信号，观察系统的响应特性。
四、直流双闭环调速系统的优化1.参数调整：根据仿真结果，调整控制器的参数，使系统的性能得到优化。
可以通过试探法或自适应调节方法进行参数调整。
2.饱和处理：考虑到电机的饱和特性，可以在控制器中添加饱和处理模块，以提高系统的稳定性和抗干扰能力。
3.鲁棒性设计：考虑到系统参数的不确定性，可以采用鲁棒控制方法，提高系统的鲁棒性能。
4.死区补偿：在电机控制中常常会出现死区现象，可以在控制器中添加死区补偿模块，以减小死区对系统性能的影响。
直流电动机双闭环调速系统课程设计
直流电动机双闭环调速系统课程设计一、引言直流电动机是一种常见的电动机，广泛应用于工业生产和日常生活中。
在实际应用中，为了满足不同的工作要求，需要对电动机进行调速。
传统的电动机调速方法是通过改变电源电压或者改变电动机的极数来实现，但这种方法存在调速范围小、调速精度低、调速响应慢等问题。
因此，现代工业中普遍采用电子调速技术，其中双闭环调速系统是一种常用的调速方案。
二、直流电动机双闭环调速系统的原理直流电动机双闭环调速系统由速度环和电流环组成。
速度环是通过测量电动机转速来控制电动机的转速，电流环是通过测量电动机电流来控制电动机的负载。
两个环路相互独立，但又相互联系，通过PID控制器对两个环路进行控制，实现电动机的精确调速。
三、直流电动机双闭环调速系统的设计1.硬件设计硬件设计包括电源模块、电机驱动模块、信号采集模块和控制模块。
其中电源模块提供电源，电机驱动模块将电源转换为电机驱动信号，信号采集模块采集电机转速和电流信号，控制模块根据采集到的信号进行PID控制。
2.软件设计软件设计包括PID控制器设计和程序编写。
PID控制器是直流电动机双闭环调速系统的核心，其作用是根据采集到的信号计算出控制量，控制电机的转速和负载。
程序编写是将PID控制器的计算结果转换为电机驱动信号，实现电机的精确调速。
四、直流电动机双闭环调速系统的实现1.电路连接将电源模块、电机驱动模块、信号采集模块和控制模块按照设计要求连接起来。
2.参数设置根据电机的参数和工作要求，设置PID控制器的参数，包括比例系数、积分系数和微分系数等。
3.程序编写根据PID控制器的计算结果，编写程序将其转换为电机驱动信号，实现电机的精确调速。
五、直流电动机双闭环调速系统的应用直流电动机双闭环调速系统广泛应用于工业生产和日常生活中，如机床、风机、水泵、电梯等。
其优点是调速范围广、调速精度高、调速响应快、负载能力强等。
六、总结直流电动机双闭环调速系统是一种常用的电子调速方案，其原理是通过速度环和电流环相互独立但相互联系的方式，通过PID控制器对两个环路进行控制，实现电动机的精确调速。
直流电机双闭环调速--自动控制原理与系统
直流电机双闭环调速--⾃动控制原理与系统⼀、单闭环调速系统存在的问题①⽤⼀个调节器综合多种信号，各参数间相互影响，②环内的任何扰动，只有等到转速出现偏差才能进⾏调节，因⽽转速动态降落⼤。
③电流截⽌负反馈环节限制起动电流，不能充分利⽤电动机的过载能⼒获得最快的动态响应，起动时间较长。
电流截⽌负反馈单闭环直流调速系统最佳理想起动过程最佳理想起动过程:在电机最⼤电流（转矩）受限制条件下，希望充分利⽤电机的允许过载能⼒，最好是在过渡过程中始终保持电流（转矩）为允许的最⼤值。
缺点：改进思路：为了获得近似理想的过渡过程，并克服⼏个信号综合在⼀个调节器输⼊端的缺点，最好的办法就是将主要的被调量转速与辅助被调量电流分来加以控制，⽤两个调节器分别调节转速和电流，构成转速、电流双闭环调速系统。
⼆、转速、电流双闭环调速系统的组成双闭环调速系统其原理图双闭环直流调速系统双闭环直流调速系统静态结构图静态结构图系统特点（1）两个调节器，⼀环嵌套⼀环；速度环是外环，电流环是内环。
（2）两个PI调节器均设置有限幅；⼀旦PI调节器限幅（即饱和），其输出量为恒值，输⼊量的变化不再影响输出，除⾮有反极性的输⼊信号使调节器退出饱和；即饱和的调节器暂时隔断了输⼊和输出间的关系，相当于使该调节器处于断开。
⽽输出未达限幅时，调节器才起调节作⽤，使输⼊偏差电压在调节过程中趋于零，⽽在稳态时为零。
（3）电流检测采⽤三相交流电流互感器；（4）电流、转速均实现⽆静差。
由于转速与电流调节器采⽤PI调节器，所以系统处于稳态时，转速和电流均为⽆静差。
转速调节器ASR输⼊⽆偏差，实现转速⽆静差。
三、双闭环调速系统的静特性双闭环系统的静特性如图所⽰特点：1）n0-A 的特点①ASR不饱和。
②ACR不饱和。
或n0为理想空载转速。
此时转速n与负载电流⽆关，完全由给定电压所决定。
电流给定有如下关系??因ASR不饱和，，故。
n0A这段静特性从⼀直延伸到。
2）A—B段①ASR饱和。
直流电动机闭环调速实验
直流电动机闭环调速实验本实验主要是利用闭环控制思想来完成直流电动机的调速实验。
直流电动机是工业生产中最常见的驱动装置之一，其广泛应用于动力和万向传动领域，因而其调速功能也显得特别重要。
本实验所采用的直流电动机主要是通过调整直流电源的电压来实现调速的，闭环调速实验主要包括系统建模、控制参数的选择、控制效果的评估等内容。
一、实验原理直流电动机是一种较为简单的电机。
在工作过程中，它的转速与电源电压有很大的关系。
电源电压越高，电机的转速越快；反之，电源电压越低，电机的转速也越慢。
因此，通过改变直流电源的电压，就可以实现直流电动机的调速。
这种方法叫做电压调速。
但是，这种方法的调速精度无法满足需要，因此采用闭环控制调速，可以更加精准地调节直流电动机的转速。
2. 直流电动机闭环控制原理闭环控制是一种基于反馈的控制方法，控制器通过传感器获得输出反馈信号，从而实现对系统控制的精准调节。
在直流电动机的闭环调速中，可以通过安装转速传感器来获得电动机输出的转速信号，控制器则根据转速信号对输出电压进行调节，从而控制电机的转速。
二、实验设备直流电动机、电源、转速传感器、PID调节器、数字万用表、示波器。
三、实验步骤1. 点动实验点动实验是为了检测电机正反转和控制信号的传输情况。
在实验开始之前，先将转速传感器安装在电机上，并将调节器与传感器相连。
将电机接通电源，观察电机是否正常运转。
然后，用调节器控制电机正反转，观察电机运动方向是否正确。
最后，观察调节器的数值是否能够正常反映电机运转的转速。
2. 建立数学模型在实验过程中，需要对电机系统进行建模。
首先，采用传递函数的方法对电机系统进行建模，建立电机系统的传递函数，然后对传递函数进行调整，从而得到合适的控制器参数。
3. 选择控制参数根据实验结果，选择合适的控制参数。
在本实验中，采用PID控制器来完成闭环控制。
将调节器设定为PID控制模式，并分别测试不同比例系数、积分系数和微分系数下的调节效果，选择合适的控制参数。
双闭环直流调速系统介绍
09
显示与操作界面： 用于显示系统状 态和进行参数设
置
10
通信接口：用于 与其他设备进行 通信和信息交换
双闭环调速系统的工作原理
双闭环调速系 统由两个闭环 组成：速度闭 环和电流闭环
速度闭环控制 电机的转速， 使其达到设定 值
电流闭环控制 电机的电流， 使其保持在安 全范围内
两个闭环相互 协调，共同实 现对电机的精 确控制和保护
速
2
交流电机调速：通过双闭环调 速系统实现交流电机的精确调
速
3
4
电力电子变换器：双闭环调速 系统在电力电子变换器中的应用，
如整流器、逆变器等
电力系统稳定控制：双闭环调速 系统在电力系统稳定控制中的应 用，如电压稳定、频率稳定等
双闭环调速系统在节能环保中的应用
节能：双闭环调速系统可以精确控制电机的转 制。
双闭环调速系统的参数整定：根据系统特性和实际需求，对 速度环和电流环的参数进行整定，以实现最佳的调速性能。
3
双闭环直流调速 系统的应用
双闭环调速系统在工业控制中的应用
01 电机控制：用于控制电 机的转速、 位 置 和 扭 矩 等 参数， 实 现 精 确 控 制
双闭环直流调速系统介 绍
演讲人
目录
01. 2. 3.
双闭环直流调速系统的基本 概念 双闭环直流调速系统的设计 双闭环直流调速系统的应用
04. 双闭环直流调速系统的发展 趋势
1
双闭环直流调速 系统的基本概念
双闭环调速系统的组成
01
速度环：用于控 制电机转速，实
现速度调节
02
电流环：用于控 制电机电流，实
04
节能环保：采 用节能技术和 环保材料，降 低系统的能耗 和污染排放
单闭环直流调速系统的基本工作原理
单闭环直流调速系统的基本工作原理系统的基本原理是根据电机的实际转速和设定转速之间的误差，通过调节电源电压来控制电机的转速，使实际转速与设定转速保持一致。
具体工作过程可以分为以下几个阶段：
1.电源输入：将交流电源转换为直流电源供给电机。
交流电源经过整流电路，将交流电转换为直流电。
2.电流控制：通过变阻器来改变电压，调节电阻的大小，从而控制直流电机的输入电流。
当电阻增大时，电机的输入电流减小，反之亦然。
3.转速检测：通过转速传感器测量电机的实际转速，并将测量值与设定值进行比较，计算出转速的误差。
转速传感器通常是使用光电传感器或霍尔传感器等。
4.控制器：根据转速误差来调节电机输入电压。
控制器可以是模拟控制器或数字控制器，根据系统的要求来选择。
控制器通过与电机控制电路相连，从而控制电机的输出。
5.输出功率：经过调整电源电压后，电机输出的功率与实际负载相匹配。
控制电路会根据设定值和转速误差来调节电机输出的功率，使其尽可能接近设定值。
总结起来，单闭环直流调速系统的基本原理是通过将交流电源转换为直流电源，通过调节电压来控制电机的输入电流，利用转速传感器测量实际转速并与设定值比较，然后通过控制器调节电机的输入电压，使实际转速与设定转速之间的误差尽可能减小。
通过这种方式，可以实现对直流电机的调速控制，适应不同负载要求和工作条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章前言1.1 课题的研究意义现代化的工业生产过程中，几乎无处不使用电力传动装置，尤其是在石油、化工、电力、冶金、轻工、核能等工业生产中对电动机的控制更是起着举足轻重的作用。
因此调速系统成为当今电力拖动自动控制系统中应用最广泛的一种系统。
随着生产工艺、产品质量要求不断提高和产量的增长，使得越来越多的生产机械要求能实现自动调速，而且，当今控制系统已进入了计算机时代，在许多领域已实现了智能化控制。
对传统的过程工业而言，利用先进的自动化硬件及软件组成工业过程自动化调速系统，大大提高了生产过程的安全性、可靠性、稳定性。
提高了产品产量和质量、提高了劳动生产率，企业的综合经济效益，同时，也大大促进了综合国力的增强。
对可调速的传动系统，可分为直流调速和交流调速。
直流调速系统凭借优良的调速特性，调速平滑、范围宽、精度高、过载能力大、动态性能好、易于控制以及良好的起、制动性能等优点，能满足生产过程自动化系统中各种不同的特殊运行要求，所以在电气传动中获得了广泛应用。
为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。
对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。
按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。
在单闭环系统中，转速单闭环使用较多。
本次设计是基于51系列单片机对直流电动机单闭环调速系统进行设计，能实现对直流电动机转速控制的功能，实现控制目的同时还配有显示装置，能实时反映当下直流电机的转速值，以优化整个系统的完整性。
通过这次设计，可以使我对51系列单片机的应用和直流电机闭环调节系统进行进一步的学习，增强知识的整合度使相关知识融汇贯通，为以后的工作奠定一定的知识基础。
1.2 直流电机调速的发展由于直流电动机具有极好的运动性能和控制特性，尽管它不如交流电动机那样结构简单、价格便宜、制造方便、维护容易，但是长期以来，直流调速系统一直占据垄断地位。
当然，近年来，随着计算机技术、电力电子技术和控制技术的发展，交流调速系统发展快，在许多场合正逐渐取代直流调速系统。
但是就目前来看，直流调速系统仍然是自动调速系统的主要形式。
在我国许多工业部门，如轧钢、矿山采掘、海洋钻探、金属加工、纺织、造纸以及高层建筑等需要高性能可控电力拖动场合，仍然广泛采用直流调速系统。
而且，直流调速系统在理论和实践上都比较成熟，从控制技术角度来看，它又是交流调速系统的基础。
因此加强对直流调速系统的发展有利于更进一步发展交流调速系统，促进调速系统的进一步完善。
首先直流调速系统的发展过程是一个从简单到复杂、从开环到闭环、从单环到多环、从单向调速到可逆调速的不断丰富完善的过程。
不仅存在从单一调速方式向多种调速方式的纵向发展过程，而且每一种调速系统本身也都在发展完善之中。
如开环闭环、单闭环、双闭环、三环、有环流可逆调速系统和无环流可逆调速系统都在不断的完善和发展之中。
单闭环不仅是转速闭环一种，根据应用要求不同可以采用电压负反馈、电流补偿等替代措施。
有环流可逆调速系统目前有两种，无环流可逆调速系统目前有三种，它们都在不断完善和发展之中。
其次，直流调速系统的产生与发展都与其他学科存在紧密联系。
第一它与电机学有紧密地联系，因为对于调速来说，电机是控制对象，对控制对象的研究越深入控制效果才会越好。
第二与半导体变流技术的发展密不可分，电力电子技术元器件的性能越好可供选择的种类越多，调速系统的性能才会越好。
微型计算机的发展，尤其是微控制器的发展为直流调速系统的进一步发展插上了翅膀。
微控制器在这里的应用，改变了控制系统的结构，改变了传感元件的检测技术，并且使各种先进控制算法得以实现。
任何设计都不是终极设计，都在随着其他科技的发展而不断完善。
1.3 设计任务内容根据课题要求研制以单片机为核心的直流电机测速控制系统。
系统设计主要包含以下任务：1、实现对直流电机转速的测量；2、通过按键调节电机转速值，在电机转速的可控范围内控制电机转速；3、实时显示直流电机转速实际测量值；4、利用控制电机定子电压接通和断开的占空比（PWM），即脉宽调速；本设计采用红外对射传感器将转速转换成频率与速度一一对应的脉冲信号，将脉冲信号送给单片机进行检测，最终计算出电机的转速。
采用四位一体八段数码管显示器，显示测量值。
对于直流电机的转速控制，选择合适的PWM方式驱动实现。
设计的总体模块化方案如图1-1所示，整个设计采用模块化设计、分布调试、整体组合的方法。
图1-1 系统设计总体模块化方案第2章系统组成模块原理概述2.1 直流电机概述2.1.1 直流电机结构直流电机的结构应由定子和转子两大部分组成。
直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。
运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。
直流电机的结构如图2-1所示。
图2-1 直流电机结构图2.1.2 直流电机工作原理直流电机模型如图2-2所示，磁极N,S间装着一个可以转动的铁磁圆柱体，圆柱体的表面固定着线圈abcd。
当线圈流过电流的时候，线圈受到电磁力的作用，产生旋转。
根据左手定则可知，当流过线圈中电流改变方向时，线圈的受力方向也将改变，因此通过改变线圈电流的方向实现改变电机的方向。
图2-2 直流电机工作原理模型2.1.3 直流电机主要技术参数额定功率Pn ：在额定电流和电压下，电机的负载能力。
额定电压Ue ：长期运行的最高电压。
额定电流Ie ：长期运行的最大电流。
额定转速n ：单位时间里面电机转速的快慢。
励磁电流If ：施加到电极线圈上的电流。
2.1.4 直流电机的调速的技术指标1.调速范围调速范围是指最低可控转速到最高可控转速的范围，最低可控转速对最高可控转速的比值，叫电机的调速比。
2.调速的相对稳定性和静差度所谓相对稳定性，是指负载转矩在给定的范围里面变化所引起的速度的变化，它决定于机械特性的斜率。
静差度（又称静差率）是指当电动机在一条机械特性上运行时，由理想空载到满载时的转速降落与理想空载转速n0的比值。
用百分数表示，即100%n n δ∆=⨯ （2-1） 在一般的情况下，取额定转矩下的速度落差N n ∆，有100%N n n δ∆=⨯ （2-2）3.调速的平滑性调速的平滑性是在一定的调速范围内，相邻两极速度变化的程度，用平滑系数Φ表示，即1n =i i n -Φ (2-3) 式中n i 和1i n -相邻两极，即i 级与i -1级的速度4.调速时的容许输出调速时的容许输出是指电动机在得到充分利用的情况下，在调速的过程中轴能够输出的功率和转矩。
2.2 单片机概述2.2.1 单片机的简介单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU 随机存储器RAM 、只读存储器ROM 、多种I/O 口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。
2.2.2 单片机的发展史1.四位单片机1975年，美国德克萨斯公司首次推出4位单片机TMS-1000，此后各个计算机公司竞相推出4位单片机。
日本松下公司的MN1400系列。
美国洛克威尔公司的PPS/1系列等。
4位单片机的主要的应用的领域有：PC 机的输入装置、电池的充电器、运动器材、带液晶显示器的音/视频产品控制器、一般家用电器的控制及遥控器、电子玩具、钟表、计算器、多功能电话等。
2.八位单片机1972年，美国Intel 公司首先推出8位微处理器8008，并与1976年9月率先推出MCS-48系列单片机。
在这以后，8位单片机纷纷面世。
例如莫斯特克和仙童公司合作生产的3870系列，摩托罗拉公司生产的6801系列等。
随着集成电路工艺水平的提高，一些高性能的8位单片机相继问世，例如1978年摩托罗拉公司的MC6801。
这类单片机的寻址能力达到64KB ，片内ROM 的容量达4-8KB ，片内除带有并行I/O口，甚至还有A/D转换器的功能。
8位单片机由于性能强大，被广泛用于自动化装置，智能接口，过程控制等各领域。
3.十六位单片机1983年以后，集成电路的集成度可达几十万只管/片，各系列16位单片机纷纷面世，这一阶段的代表产品有1983年Intel公司推出的MCS-96系列，1987年Intel公司推出了80C96 ，美国半导体公司推出了HPC16040。
16位单片机主要用于工业控制，智能仪器仪表等场合。
4.三十二位单片机随着高新技术智能机器人，激光打印机，图像与数据实时处理，复杂实时控制，网络服务器等领域的应用和发展，20世纪80年代末，推出了32位单片机，如摩托罗拉公司的MC683XX系列。
32位单片机是单片机的发展趋势，随着技术的发展和开发成本的降低，将会和8位单片机并驾齐驱。
5.六十四位单片机近年来，64位单片机在引擎控制，智能机器人，磁盘控制，算法密集的实时控制场所已有应用。
如英国的Inmos 公司的Transputer T800是高性能的64位单片机。
2.2.3 单片机的特点1.高集成度，体积小，高可靠性单片机将各功能部件集成在一块晶体芯片上，集成度很高，体积自然也是最小的。
芯片本身是按工业测控环境要求设计的，内部布线很短，其抗工业噪音性能优于一般通用的CPU。
单片机程序指令，常数及表格等固化在ROM中不易破坏，许多信号通道均在一个芯片内，故可靠性高。
2.控制功能强为了满足对对象的控制要求，单片机的指令系统均有极丰富的条件，即分支转移能力，I/O口的逻辑操作及位处理能力，非常适用于专门的控制功能。
3.低电压，低功耗，便于生产便携式产品为了满足广泛使用于便携式系统，许多单片机内的工作电压仅为1.8V～3.6V，而工作电流仅为数百微安。
4.易扩展片内具有计算机正常运行所必需的部件。
芯片外部有许多供扩展用的三总线及并行、串行输入/输出管脚，很容易构成各种规模的计算机应用系统。
5.优异的性能价格比单片机的性能极高。
为了提高速度和运行效率，单片机已开始使用RISC流水线和DSP等技术。
单片机的寻址能力也已突破64KB的限制，有的已可达到1MB 和16MB，片内的ROM容量可达62MB，RAM容量则可达2MB。
由于单片机的广泛使用，因而销量极大，各大公司的商业竞争更使其价格十分低廉，其性能价格比极高。
2.2.4 AT89S52单片机介绍AT89S52单片机是一款低功耗、低电压、高性能CMOS8位单片机，片内含8KB （可经受1000次擦写周期）的FLASH可编程可反复擦写的只读程序存储器（EPROM），器件采用CMOS工艺和ATMEL公司的高密度，非易失性存储器（NURAM）技术制造，其输出引脚和指令系统都与MCS-51兼容，片内的FLASH存储器允许在系统内可改编程序或用常规的非易失性存储编程器来编程。
