第十九章 生活用电(知识点归纳)
初中物理九年级全册第十九章生活用电知识点总结新版 人教版
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。

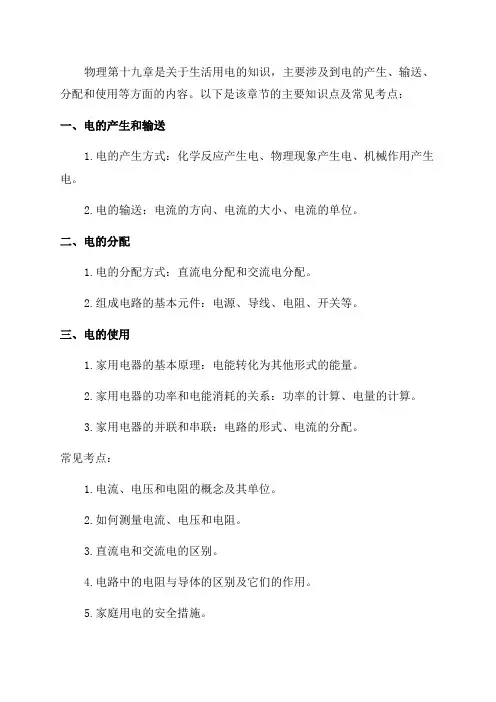

九年级物理第十九章生活用电知识点及常见考点
物理第十九章是关于生活用电的知识，主要涉及到电的产生、输送、分配和使用等方面的内容。
以下是该章节的主要知识点及常见考点：
一、电的产生和输送
1.电的产生方式：化学反应产生电、物理现象产生电、机械作用产生电。
2.电的输送：电流的方向、电流的大小、电流的单位。
二、电的分配
1.电的分配方式：直流电分配和交流电分配。
2.组成电路的基本元件：电源、导线、电阻、开关等。
三、电的使用
1.家用电器的基本原理：电能转化为其他形式的能量。
2.家用电器的功率和电能消耗的关系：功率的计算、电量的计算。
3.家用电器的并联和串联：电路的形式、电流的分配。
常见考点：
1.电流、电压和电阻的概念及其单位。
2.如何测量电流、电压和电阻。
3.直流电和交流电的区别。
4.电路中的电阻与导体的区别及它们的作用。
5.家庭用电的安全措施。
6.如何计算电阻、电压和电流的关系，如欧姆定律。
7.家用电器的功率和电能的计算。
以上是九年级物理第十九章生活用电的主要知识点及常见考点。
掌握这些知识点对于理解电的产生、输送、分配和使用在日常生活中的应用有很大帮助。
家庭电路知识点打印
《第十九章生活用电》知识点总结第1节家庭电路1、家庭电路的组成：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。
2、家庭电路中各部分电路及作用：★进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V。
火线与地面间的电压为220V。
正常情况下，零线之间和地线之间的电压为0V。
★电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
★电能表的铭牌:所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI 是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值,电能表的计数会不准确,甚至烧坏。
★总开关(空气开关):a. 总开关的作用:控制整个电路的通断,方便检测室内电路或更换设备,以保证安全。
b. 总开关的安装:安装在家庭电路的干路上。
c. 新建的楼房里,连接入户的总开关上大多装有漏电保护器,如果站在地上的人触电,电流经过人体流入大地,漏电保护器会迅速切断电流,保护人身安全。
如果用电器外壳带电,电流经接地线流入大地,漏电保护器也会迅速切断电流。
★保险丝（熔丝）：①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
②作用：电流过大时会熔化，切断电路，对用电器起到保护作用。
③原理：当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用。
④规格：保险丝越粗，额定电流越大。
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：①不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
②电能表、总开关和保险丝是按照顺序依次连接在家庭电路干路上的。
3、插座：★三线插头(座):一线接火线(L),一线接零线(N),另一线(E)接用电器的外壳(大地)a. 插座种类: 固定插座、可移动插座;二孔插座、三孔插座;b. 插座安装:并联在家庭电路中;c. 插座与插头的接线情况(对插座来说“左零右火上地”):Q1：为什么三线插头中间的那个脚长？答：中间的插脚稍长一些，可以在插插头时，使用电器的金属外壳先接地，拔插头时使金属外壳后离开地线，即使用电器因绝缘不好漏电，人也不会触电。
人教版九年级物理知识点总结：第十九章生活用电
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
九年级物理全册第十九章生活用电知识点归纳超级精简版(带答案)
九年级物理全册第十九章生活用电知识点归纳超级精简版单选题1、如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的答案：CA．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。
故选C。
2、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。
用试电笔检测插座的左、右两孔，氖管均不亮。
则电路中的故障可能是（）A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路答案：DAC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；D．A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
故选D。
3、下列做法中符合安全用电原则的是（）A．图甲：定期检查电路防止发生用电事故B．图乙：带有水的手插拔用电器插头C．图丙：大功率用电器同时在插排上使用D．图丁：不关闭电源而移动家用电器答案：AA．电线上的绝缘层破损，当人去触摸插头时就可能使人体和带电体接触,就会造成触电事故，十分危险，故应及时更换，所以要定期检查电路防止发生用电事故，故A符合题意；B．水是导体，手上有水时，插拔用电器插头，容易发生触电，所以插拔用电器插头时，应先把手上的水擦干，故B不符合题意；C．当多个大功率的用电器同时使用在同一个插排上时，会使插排中的电流过大，超过插排的负荷而发生危险，故C不符合题意；D．在移动家用电器时难免会产生一些震动，如果不关闭电源移动家用电器，很有可能会使其内部线路发生短路，从而导致家用电器发生损坏；如果家用电器外壳或电源线发生漏电，那么不关闭电源移动家用电器的人还会发生触电事故。

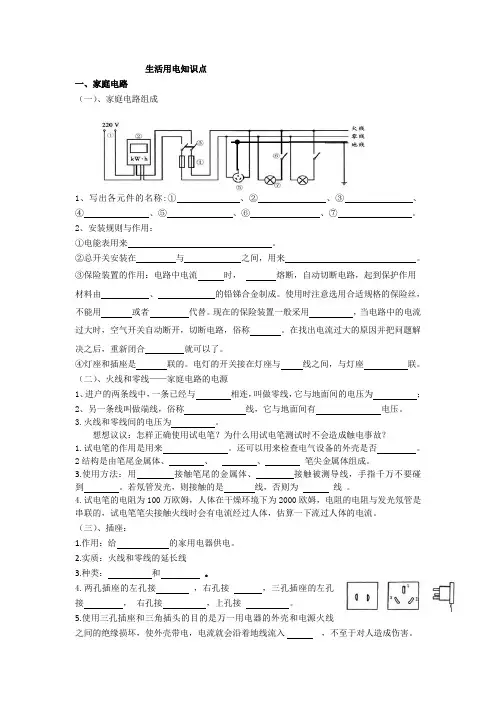

第十九章生活用电知识点自用
生活用电知识点一、家庭电路（一）、家庭电路组成1、写出各元件的名称:①、②、③、④、⑤、⑥、⑦。
2、安装规则与作用：①电能表用来。
②总开关安装在与之间，用来。
③保险装置的作用：电路中电流时，熔断，自动切断电路，起到保护作用材料由、的铅锑合金制成。
使用时注意选用合适规格的保险丝，不能用或者代替。
现在的保险装置一般采用，当电路中的电流过大时，空气开关自动断开，切断电路，俗称。
在找出电流过大的原因并把问题解决之后，重新闭合就可以了。
④灯座和插座是联的。
电灯的开关接在灯座与线之间，与灯座联。
（二）、火线和零线——家庭电路的电源1、进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；2、另一条线叫做端线，俗称线，它与地面间有电压。
3.火线和零线间的电压为。
想想议议：怎样正确使用试电笔？为什么用试电笔测试时不会造成触电事故？1.试电笔的作用是用来。
还可以用来检查电气设备的外壳是否。
2结构是由笔尾金属体、、、笔尖金属体组成。
3.使用方法：用接触笔尾的金属体、接触被测导线，手指千万不要碰到。
若氖管发光，则接触的是线，否则为线。
4.试电笔的电阻为100万欧姆，人体在干燥环境下为2000欧姆，电阻的电阻与发光氖管是串联的，试电笔笔尖接触火线时会有电流经过人体，估算一下流过人体的电流。
（三）、插座：1.作用：给的家用电器供电。
2.实质：火线和零线的延长线3.种类：和。
4.两孔插座的左孔接，右孔接，三孔插座的左孔接，右孔接，上孔接。
5.使用三孔插座和三角插头的目的是万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会沿着地线流入，不至于对人造成伤害。
6.漏电保护器的作用:当有电流经等物体流入大地时，他就会迅速切断电流，起到保护的作用。
二、家庭电路电流过大的原因1.、家庭电路电流过大的原因（1）发生；1）家庭电路发生短路现象：①可能是由于改装电路时使火线和零线直接接通。
②电线和用电器绝缘皮破损或老化使火线和零线直接接通。
新人教版物理第十九章 生活用电 知识点归纳
第十九章 生活用电 知识归纳第1节 家庭电路一、家庭电路的组成：由进户线、电能表、总开关、保险装置、用电器、导线等组成。
1、进户线★1）进户线有两根，一根是火线（也称端线），另一根是零线。
正常情况下，火线与零线之间有220V 的电压。
2）辨别：试电笔①作用：辨别火线和零线②构造：氖管、电阻★③使用：用手接触笔尾的金属体、笔尖金属体接触 被测电路。
若氖管发光，则接触的是火线，否则为零线。
2、电能表1）安装在干路上，在总开关之前。
2）读数： K W ·h （最后一位为小数） 3、总开关串联在干路中，控制室内全部电路的通与断。
4、保险装置 （保险盒、空气开关）作用：电路中电流过大时，熔丝（保险丝）会熔断，切断电路，对用电器起到保护作用。
★5、用电器、插座与零线、火线的连接 1）各用电器（插座）并联在电路中。
2）控制用电器的开关要连接在火线和用电器之间。
（开关与所控制用电器串联）3）螺口灯泡，尾部接火线，侧面节零线。
4）插座：左零右火上地（左零右火上帝保佑我） 6、漏电保护器装在控制插座的总开关上。
当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
例：如又图，闭合开关后，灯不亮，用试电笔测图中的ABCDEF 点，1)若只有A 点发光则发生的故障是（）。
2)若AB 发光CDEF 不发光则发生的故障是（）。
3)若ABCD 发光EF 不发光则发生的故障是（）。
4)若ABCDEF 均发光则发生的故障是（） A 、AB 之间某处断路 B 、开关断路 C 、灯断路 D 、零线断路★ 故障发生在最后一个亮与第一个不亮之间（特殊情况，若零线上的点发光则零线断路）第2节 家庭电路中电流过大的原因 一、家庭电路中电流过大的原因★ 1、用电器的总功率过大是家庭电路中电流过大的原因之一。
家庭电路中的总功率：P = P 1+ P 2 + …+ P n氖管电阻 笔尖金属体笔尾金属体弹簧 火线 零线火线 零线★2、短路是家庭电路中电流过大的另一个原因。
第十九章生活用电复习PPT课件(人教版)
知识点1 家庭电路的组成和连接
2. 小明家的电路简化后的示意图如图所示,关于该电路,下列说法正确的是 (
)
A.电灯、电视和台灯是串联在电路中的
B.开关和电灯串联后接在火线和零线之间
C.各个小彩灯之间是并联的
D.去掉空气开关不影响电路的工作和安全
答案
2.B 电灯、电视和台灯工作时互不影响,是并联在电路中的,A错误;开关与电灯串联连接,然后再接在火线和零线之
【解析】
保险丝和开关均要接在火线上,电水壶的外壳要接地线.
能力
学科关键能力构建
能力·学科关键能力构建
1. 如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入熔丝.接通电源,灯泡正常发光,熔丝
不熔断;断开电源,在接线柱B、D间连上一根导线,再次接通电源时,灯泡不亮,熔丝熔断.以下判断错误的是 (
答案
4.【答案】 (1)并联
(2)开关S1断开、S2闭合时,通 R2的电流是4.8 A,据欧姆定律的变情势可得U=I2R2=4.8 A×
48 V
10 Ω=48 V,当S1、S2同时闭合时,R1与R2并联,通 R1的电流I1= =16 Ω=3 A,故B不会熔断;通 R2的电流为4.8 A,故C不会熔
因此漏电保护器会切断电路.家庭电路的电压U=220 V,人体电阻R=11 kΩ=11 000 Ω,因此通 人体的电流:
220 V
I= =11 000 Ω=0.02 A=20 mA.
基础·教材必备知识精练
专项
利用试电笔判断家庭电路故障
连接家庭电路
专项
阶段强化专项训练
类型1 利用试电笔判断家庭电路故障
专项·阶段强化专项训练
十九章生活用电
第十九章《生活用电》笔记（修改稿5）一、基础部分：1、家庭电路组成的顺序：进户线→电能表→闸刀开关→保险丝等（这4个顺序不能改变）。
2、进户线由火线和零线组成，火线和零线之间的电压是220伏3、电能表：安装在干路上。
电能表上标着220V 和10（20）A，其中10A是指电能表的标定电流，（20）A是指额定最大电流，可求电路中允许使用的最大功率：P最大= U I最大4、闸刀开关的连接：闸刀接在动触头上，现在一般使用空气开关。
①空气开关在短路或总功率过大时，即电流过大时自动断开，利用电磁继电器的原理，使开关自动断开，切断电路，俗称跳闸。
②漏电保护器在触电或者漏电时，即使电流很小，也会自动断开电路。
5、保险丝（盒）：接在火线上，选择熔丝，应使它的额定电流稍大于电路中最大工作电流。
保险丝是由电阻率较大而的铅锑合金制成的，电流只要超过它的熔断电流，保险丝自动熔断，切断电路，所以不能用铁丝、铜丝代替。
而发热的电阻丝是由电阻率较大而的合金制成的。
6、插座：左零右火上接地。
插座处一般使用的是大功率的用电器，有可能造成电流过大，发生火灾，所以最好火线上接上保险丝。
但是，并非火线、零线上全接，否则若零线上的先熔断，用电器上仍然带电。
7、白炽电灯：卡口和螺口两种，只关注螺口灯泡的接法。
①螺口灯泡应怎样接？火线应接在螺丝口灯座顶部金属上，零线应接在灯座的螺旋套上。
②控制灯的开关应接在火线上，还是零线上？开关应接在火线上，这样开关断开后，灯座不带电，防止触电的发生。
8、测电笔的作用：辨别火线和零线,手接触笔尾金属，有微弱电流经过人体，氖管才会发光。
9、家庭电路电流过大的原因：⑴用电器的总功率过大；⑵发生短路 .10、安全用电：①触电：人体触及带电体时，有电流通过人体的现象.②触电方式：单线触电：火线→人体→大地；双线触电：火线→人体→零线③高压触电：高压电弧触电和跨步电压触电：伏的电压伏，不是36伏。
⑤安全用电的原则：不接触低压带电体；不靠近高压带电体；不弄湿用电器；不损坏绝缘体11、家庭电路作图题的几个要点：⑴开关接在火线上，螺口灯泡顶端金属接火线上。
九年级物理全一册“第十九章 生活用电”必背知识点
九年级物理全一册“第十九章生活用电”必背知识点一、家庭电路的组成家庭电路主要由进户线、电能表、总开关 （闸刀开关或空气开关）、保险装置 （保险丝或空气开关）、用电器、开关、插座和导线等组成。
1. 进户线：有两条，一条是火线（端线），另一条是零线。
火线与零线之间的电压是220V，火线与地面间的电压也为220V，而零线与地之间无电压。
2. 电能表：安装在家庭电路的干路上，用于显示所消耗的电能。
3. 总开关：安装在电能表的后面，控制整个电路的通断。
4. 保险装置：通常安装在总开关的后面，用于在电流过大时自动切断电路，保护用电器。
保险丝是由电阻率大、熔点低的铅锑合金制成的，不能用铜丝、铁丝等代替。
新建楼房中常采用空气开关作为保险装置，当电流过大时自动断开，俗称“跳闸”。
二、家庭电路的连接方式1. 各用电器连接方式：家庭电路中各用电器之间是并联的，这样各用电器可以独立工作，互不影响。
2. 开关与用电器的连接方式：开关应与用电器串联，且开关必须串联在火线上，以确保在断开开关时，用电器与火线断开连接，防止触电。
3. 插座的连接方式：插座有二孔和三孔之分，三孔插座中的第三个孔是接地线，用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
三、安全用电1. 触电类型：单线触电：人站在地上，直接或间接接触火线。
双线触电：人同时接触火线和零线。
高压触电：包括高压电弧触电和跨步电压触电。
2. 触电急救：发现有人触电时，应立即切断电源或用绝缘棒将电线挑开，使触电者尽快脱离电源。
若发生电火灾，务必先切断电源再救火。
3. 安全用电原则：不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前应断开电源开关。
不弄湿用电器，不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
四、三线插头和漏电保护器1. 三线插头：插头上标有 “L”的接火线，标有 “N”的接零线，标有“E”的接地线。
接地线用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
人教版2023初中物理九年级物理全册第十九章生活用电知识点汇总
人教版2023初中物理九年级物理全册第十九章生活用电知识点汇总单选题1、关于家庭电路和安全用电，下列做法正确的是（）A．更换灯泡时先断开开关B．电灯开关安装在零线和电灯之间C．用铜丝代替保险丝D．有人触电时，立即用手去拉触电的人答案：AA．更换灯泡，首先断开开关，切断了火线，防止触电事故发生，故A正确；B．控制灯的开关应接在火线和灯之间，这样在开关断开时，就把灯和火线断开，灯上没有电，故B错误；C．电路中的保险丝是用电阻率大熔点低的铅锑合金制成，电流过大时容易烧断，对电路起到保护作用，不可以用铜丝替代，因为铜的电阻率小熔点高，电流过大时不容易烧断，起不到保护电路的作用，故C错误；D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故D错误。
故选A。
2、下列情景中，符合安全用电要求的是（）A．用专用充电桩给电动车充电B．使用导线绝缘皮破损的插线板C．用电取暖器烘烤湿毛巾D．使用裸露的插座答案：AA．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B不符合题意；C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。
故选A。
3、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。
如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装漏电保护器B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．有经验的电工在安装充电桩时不必断开电源答案：AA．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；B．安装充电桩时，为了安全，要接地线，故B不符合题意；C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，D．安装充电桩时必须断开电源，故D不符合题意。
九年级物理生活用电知识点大全
九年级物理生活用电知识点大全▼目录▼九年级物理生活用电知识点第十九章生活用电一、家庭电路1、家庭电路(1)、家庭电路的组成部分：进户线、电能表、总开关、保险装置、用电器、插座。
(2)、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
(3)、家庭电路的各部分的作用：①端线(火线)和零线：A、给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压。
B、试电笔：用途：用来辨别火线和零线使用方法：使用时，手指按住笔卡，用笔尖接触被测的导线(手指千万不能碰到笔尖)。
如果氖管发光，表示接触的是火线;如果氖管不发光，表示接触的是零线。
②电能表：A、用途：测量用户消耗的电能(电功)的仪表。
B、安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③总开关(空气开关)：A、作用：控制整个电路的通断，以便检测电路更换设备。
B、安装：家庭电路的干路上。
④保险丝：对电路起保护作用。
⑤插座：A、作用：连接家用电器，给可移动家用电器供电。
B、种类：二孔插座、三孔插座C、安装：并联在家庭电路中，具体接线情况：1接火线 2接零线 3接地线4接用电器的金属外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
⑥漏电保护器如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速切断电流，对人身起保护作用。
⑦用电器(电灯)、开关：A、白炽灯是利用电流的热效应进行工作的。
B、灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线;灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线。
原因：防止维修触电C、开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
二、家庭电路中电流过大的原因1、家庭电路电流过大的原因：(一)、用电器总功率过大、(二)、发生短路。
中考物理一轮知识点梳理复习第十九章 生活用电
总开关 控制整个家庭电路的通断
保险 当电路中的电流过_大_____时，保险丝会熔断，切断电路，对
丝 电路起到保护作用
保险 装置
空气 当电路中的电流过__大____时，空气开关自动断开，切断电路， 开关 俗称跳闸 漏电 如果站在地上的人不小心接触了火线，电流经过人体流入大
保护 地，这时，总开关上的漏电保护器会迅速切断__电__流____对人
(5)家庭电路中总电流过大就是短路造成的。( × ) (6)使用试电笔时手指千万不要碰到笔尾金属体，以免发生触电事故。( × ) (7)正确使用试电笔辨别火线时，试电笔氖管发光，但没有电流通过人体。( × ) (8)家庭电路发生火灾时，应立即切断电源，决不能直接用水来扑灭。 ( √ )
►方法归纳 安全用电要牢记： ①不接触低压带电体； ②不靠近高压带电体，触电首先断电源； ③树下避雨要当心，高物要装避雷针； ④湿手莫要扳开关，老化元件勤更换。
教材图片
教材图片解读 命题内容
如图所示是一个三脚插头，插脚①比其他两脚稍 长一些，这样设计的好处是可以保证在插入和拔 出插座时更安全，其中插入插座时更安全的原因 是用电器的_金__属__外__壳_____先与地线连接
九全 P107 图 19.1-5
九全 P108 图 19.1-7
如图所示，空调机与照明灯是___并_____联的，漏 电保护器与三孔插座是____串____联的；当站在地 上的人不小心接触了火线，电流经过人体流入大 地，这时电路中的___漏电保护_器______会迅速切 断电流
救护
(1)不_接__触_____低压带电体，不__靠__近____高压带电体；
安全用电原 则
(2)更换灯泡、搬动电器前应___断__开___电源开关； (3)不弄湿用电器，不损坏绝缘层； (4)保险装置、插座、导线、家用电器等达到使用寿命时应 _及__时__更__换_
新人教版九年级物理第19章生活用电知识点全面总结
19 生活用电第1节家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。
如图所示。
①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。
②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。
③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
④保险装置：通常安装在总开关的后面。
熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。
现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
找出电路故障后，重新闭合空气开关。
⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。
2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。
当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。
3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V 时，根据欧姆定律R U I 可计算出电流约为0.2mA ，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。
通用版初中物理九年级物理全册第十九章生活用电知识点总结(超全)
通用版初中物理九年级物理全册第十九章生活用电知识点总结(超全)单选题1、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（）A．甲图中电源的绝缘皮破损仍然继续使用B．乙图中多个大功率用电器共用一个插座C．丙图中湿手将电饭煲插头拔下来D．丁图中将洗衣机的金属外壳接地答案：DA．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A不符合安全用电要求；B．不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故B不符合安全用电要求；C．生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故C不符合安全用电要求；D．洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故D符合安全用电要求。
故选D。
2、“珍爱生命，安全用电”，下列操作正确的是（）A．小明用正在滴水的手打开台灯B．虽然家用电线外都有一层绝缘材料，但是也不能在家用电线上晾晒衣服C．家用冰箱三孔插头损坏了，换成两孔插头后只要冰箱能使用也无大碍D．家用照明电路中，开关可以装在零线上答案：BA．生活中的水不纯净，是导体，小明用正在滴水的手打开台灯，容易触电，故A错误；B．在家用电线上晾晒衣服有可能将电线拉断或者使绝缘皮破损，所以虽然家用电线外都有一层绝缘村料，但是也不能在家用电线上晾晒衣服，否则容易发生触电事故，故B正确；C．家用冰箱的三孔插头可通过三孔插座与地线相连，当家用冰箱外壳带电时将电流导入大地，防止发生触电事故，如果换成两孔插头则在冰箱外壳带电时可能发生触电事故，故C错误；D．家用照明电路中，开关可以应该接在火线上，断开开关时使灯与火线断开，防止触电事故发生，故D错误。
故选B。
3、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。
移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。
下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝答案：BA．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
人教版九年级物理全册：第19章《生活用电》知识点梳理与汇总
第十九章：生活用电第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
人教版九年级物理 第十九章《生活用电》知识点精编
九年级物理《生活用电》知识点一、家庭电路1．家庭电路由进户线、电能表、总开关、保险丝、用电器、插座、开关、灯座、导线等组成。
2．各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3．火线（端线）与零线（在入户之前已经和大地相连）之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
试电笔：用来辨别火线和零线；手接触笔尾金属体，笔尖金属体接触火线，氖管发光，接触的是火线，氖管不发光，接触的是零线。
4．三线插头和漏电保护器插头上标着E 的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
万一用电器的外壳和火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
二孔插座和三孔插座接法灯泡的螺旋必须接零线如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人身起保护作用。
二、家庭电路中电流过大的原因5．保险丝是由电阻率大、熔点低的铅锑合金制成的。
（利用电流的热效应，当电流过大时，保险丝的温度升高而熔断，自动切断电路，起到保护作用）保险丝的额定电流等于或稍大于家庭电路的最大电流。
更换保险管时，禁止用较粗的保险丝或铁丝、铜丝等代替保险丝。
（替代：空气开关）6．家庭电路中电流过大的原因：电路中出现短路（短路时R 很小，根据I=U/R ）；电路中同时接入的用电器的总功率过大（根据I=P/U ）。
三、安全用电7．家庭电路中触电（低压触电）：单线触电；双线触电。
家庭电路触电事故都是由于人体直接或间接跟火线接触并与地线或零线构成通路造成的。
8．高压触电的两种形式：高压电弧触电、跨步电压触电。
9．安全用电的原则：不接触低压带电体，不靠近高压带电体。
10．触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
发生火灾时，要首先切断电源，决不能带电泼水救火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关要与用电器串联
开关必须接在火线与用电器之间三线插头三脚插座与三线插头漏电保护器
第十九章生活用电
§19.1 家庭电路
1、家庭电路的组成
火线特点：火线与零线之间的电压是220V；
1）进户线零线在户外就已经跟大地相连；
零线零线与大地之间的电压是0V。
2）电能表：应该串联在干路（即火线）中，用来显示所消耗的电能。
3）总开关：应该串联在干路（即火线）中，用来控制室内全部用电器的通断，当家庭电路需要维修时，必须断开总开关，便于检修电路，保证施工人员的安全。
4）保险装置：应该串联在干路（即火线）中，当电路中的电流过大时，熔丝会熔断，切断电路，起到保护电路的作用。
①传统的保险装置：保险丝，它是用铅锑合金制作的，电阻比较大、熔点比较低。
当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路作用。
②新型的保险装置：空气开关，当电流过大时，它会自动断开（即：跳闸），切断电路，起到保护作用。
开关和用电器：开关与所控制的用电器必须串联，且开关必须接在火线与用电器之间。
5）其他
插座：各用电器及插座之间是并联连接的。
★生活用电作图2、试电笔（又叫：测电笔、电笔）
1）结构：笔尖金属、电阻、氖管、笔尾金属
2）作用：判断哪条是火线
3）使用方法：使用试电笔时，手必须要接触笔尾金属，一定不能够接触笔尖金属。
如果氖管发光，说明所测的线路是火线；如果氖管不发光，说明所测的线路是零线或地线。
3、三线插头和漏电保护器
1）三线插头：用电器的三线插头有三条线，其中一条接火线（标有“L”字样）、一条接零线（标有“N”
字样）、第三条标有“E”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的
地线相连，万一用电器的外壳带电，电流就会注入大地，不会对人体造成伤害。
2）漏电保护器：当站在地面上的人不小心接触了火线，有电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速切断电流，对人身起到保护作用。
左零右火上接地
§19.2 家庭电路中电流的原因
1、家庭电路中电流过大的原因 1）用电器总功率过大（即：过载）
在家庭电路中，电压220U V =是一定的，根据公式P
I U
=可知，电路的总功率P 越大，电路中的电流I 也就越大。
2）电路中出现短路
火线跟零线直接连通，会造成短路，这时，电路中的电流I 就会很大。
2、保险丝
1）保险丝是由电阻率大、熔点低的铅锑合金制成的。
2）当电流过大时，保险丝由于温度升高而熔断，切断电路， 起到保护电路作用。
3）越粗的保险丝，它的额定电流越大、电阻越小。
4）过粗的保险丝，不能够起到保险作用。
5）绝不能用铜丝、铁丝代替保险丝。
3、新建楼房的供电线路中，已经不再使用保险丝了，而用起到保险作用的空气开关代替。
§19.3 安全用电
1、电压越高越危险
人是导体，通过情况下人体的电阻约为4
10Ω～5
10Ω；而在皮肤潮湿时，人体的电阻可降低到约3
10Ω。
对于同一个人来说，电阻是一定的，根据公式U
I R
=可知，电压U 越大，流入人体的电流I 也就越大， 对人体的危害也越大。
2、研究表明：电对人体造成的伤害程度与通过人体的电流大小及持续时间有关。
人触电的原因：有电流通过人体并达到一定的大小，就会发生触电事故。
而常见的触电事故有： 1）低压触电： 2）高压触电
①双线触电 ②单线触电 ①电弧触电 ②跨步触电
生活中的其他一些触电现象：
3、安全用电原则：不接触低压带电体，不靠近高压带电体。
4、注意防雷
1）雷电是大气中一种剧烈的放电现象。
2）高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
高压输电线最上面的两条导线也是用来防雷的。
