变电站避雷器原理与参数
220kV变电站主变中性点避雷器的选择
残 压 UMOA=72×2.26=163kV。 氧 化 锌 电 阻 为 0.21Ω/5kV,72kV
氧
化
锌电
阻=
72 5
×0.21=3Ω。
因此,Y1.5W-73/145 型避雷器在
1.5kA 雷 电 冲 击 电 流 下 最 小 残 压 UMOA=163-8.5×3=138kV。 这 也 验 证 了 110kV 中 性 点 避 雷 器 雷 电 冲 击 残 压 取 145kV 的 可 行
下面讨论 220kV、110kV 中性点间隙间距的确定。 1.5/40 微
秒雷电冲击波 50%击穿电压特性如图 5。
先 讨 论 220kV 中 性 点 间 隙 间 距 的 确 定 。 设 间 隙 在 交 流
(AC)电压作用下动作电压有效值为 U 隙动,有 U 隙动>144kV,棒
状间隙交流(AC)放电电压为 4.24kV/cm。
对 应 的 放 电 电 流 为 10kA,这 样 可 在 直 线 上 确 定 两 点 (1,221)和
(10,260)。
直
线的
斜
率为
260-221 10-1
=
39 9
=4.3kV。 雷电冲击残压
图 3 残压和接地电阻
图 4 残压  ̄ 放电电流曲线
与避雷 器 额 定 电 压 之 比 为 2.26,即 UMOA ≥2.26,中 性 点 避 雷 器 UR
注:UNMOA 的取值在后面会讲到。
2 主变中性点避雷器额定电压的选择计算
·
设 a 相发生单相接地短路,单相接地短路的边界条件为:I b=
·
·
I c=0,U a=0。
·
··
·
··
·
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护电力设备和建造物免受雷击伤害的重要设备。
它能够迅速将雷电引入地下,保护设备和建造物的安全。
下面将详细介绍避雷器的工作原理。
一、避雷器的基本结构避雷器通常由避雷器本体、绝缘支撑、接地装置和接线装置等组成。
1. 避雷器本体:避雷器本体是避雷器的核心部份,主要由金属氧化物压敏电阻器和外壳组成。
金属氧化物压敏电阻器是避雷器的主要工作元件,它能够在电压超过一定阈值时迅速变成高阻抗状态,从而将雷电引入地下。
2. 绝缘支撑:绝缘支撑用于支撑避雷器本体,并确保其与其他部件之间的绝缘。
3. 接地装置:接地装置用于将避雷器与地面有效连接,以便将雷电引入地下。
4. 接线装置:接线装置用于将避雷器与电力设备或者建造物的电路连接起来。
二、避雷器的工作原理基于金属氧化物压敏电阻器的特性。
当电力系统或者建造物受到雷电冲击时,电压会瞬间升高。
当电压超过避雷器的耐受电压时,金属氧化物压敏电阻器会迅速变成高阻抗状态,形成一个低阻抗通路,将雷电引入地下。
具体来说,金属氧化物压敏电阻器是由氧化锌等金属氧化物制成的。
在正常工作状态下,金属氧化物压敏电阻器的电阻非常高,几乎不导电。
但当电压超过其耐受电压时,金属氧化物中的晶粒之间会形成导电通道,电阻迅速减小,从而将雷电引入地下。
避雷器的接地装置起到了至关重要的作用。
接地装置通过将避雷器与地面有效连接,形成一个低阻抗通路,使雷电能够迅速通过避雷器引入地下。
这样就能够保护电力设备和建造物免受雷击伤害。
三、避雷器的应用领域避雷器广泛应用于各种电力系统和建造物中,以保护设备和人员的安全。
1. 电力系统:避雷器常用于变电站、输电路线、配电装置等电力系统中,用于保护设备免受雷击伤害。
特殊是在雷暴天气中,避雷器能够迅速将雷电引入地下,保护电力系统的正常运行。
2. 建造物:避雷器也常用于高层建造、通信塔、石油化工设施等建造物中,用于保护建造物和设备免受雷击伤害。
避雷器能够吸收和引导雷电,保护建造物的结构和设备的安全。

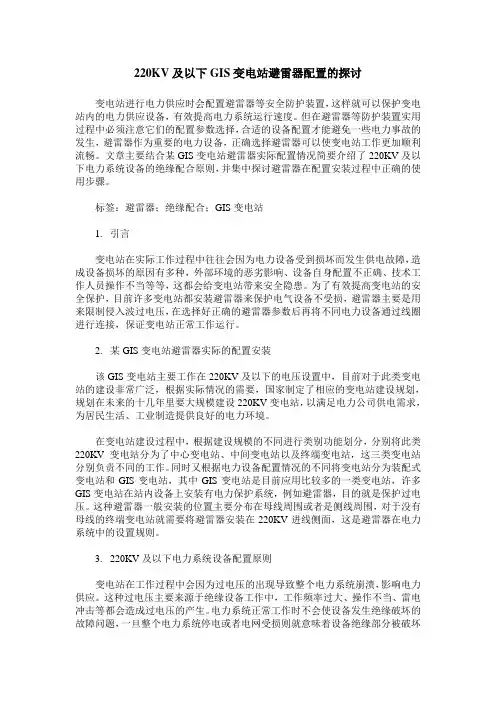

220KV及以下GIS变电站避雷器配置的探讨
220KV及以下GIS变电站避雷器配置的探讨变电站进行电力供应时会配置避雷器等安全防护装置,这样就可以保护变电站内的电力供应设备,有效提高电力系统运行速度。
但在避雷器等防护装置实用过程中必须注意它们的配置参数选择,合适的设备配置才能避免一些电力事故的发生,避雷器作为重要的电力设备,正确选择避雷器可以使变电站工作更加顺利流畅。
文章主要结合某GIS变电站避雷器实际配置情况简要介绍了220KV及以下电力系统设备的绝缘配合原则,并集中探讨避雷器在配置安装过程中正确的使用步骤。
标签:避雷器;绝缘配合;GIS变电站1. 引言变电站在实际工作过程中往往会因为电力设备受到损坏而发生供电故障,造成设备损坏的原因有多种,外部环境的恶劣影响、设备自身配置不正确、技术工作人员操作不当等等,这都会给变电站带来安全隐患。
为了有效提高变电站的安全保护,目前许多变电站都安装避雷器来保护电气设备不受损,避雷器主要是用来限制侵入波过电压,在选择好正确的避雷器参数后再将不同电力设备通过线圈进行连接,保证变电站正常工作运行。
2. 某GIS变电站避雷器实际的配置安装该GIS变电站主要工作在220KV及以下的电压设置中,目前对于此类变电站的建设非常广泛,根据实际情况的需要,国家制定了相应的变电站建设规划,规划在未来的十几年里要大规模建设220KV变电站,以满足电力公司供电需求,为居民生活、工业制造提供良好的电力环境。
在变电站建设过程中,根据建设规模的不同进行类别功能划分,分别将此类220KV变电站分为了中心变电站、中间变电站以及终端变电站,这三类变电站分别负责不同的工作。
同时又根据电力设备配置情况的不同将变电站分为装配式变电站和GIS变电站,其中GIS变电站是目前应用比较多的一类变电站,许多GIS变电站在站内设备上安装有电力保护系统,例如避雷器,目的就是保护过电压。
这种避雷器一般安装的位置主要分布在母线周围或者是侧线周围,对于没有母线的终端变电站就需要将避雷器安装在220KV进线侧面,这是避雷器在电力系统中的设置规则。
变电站避雷器基本知识培训
定期预防性试验时,试验人员要认真仔细分析试验数据。因为避雷器
受潮时,可能外观上看不出任何问题,但是只有通过试验数据才能发
现内部的缺陷。
➢
避雷器常见故障及防范措施
内部阀片老化
原因分析:阀片老化一般产生于运行过程中。由于避雷器阀片的 均一性差,其老化程度不尽相同,就会使得阀片电位分布不均匀。运 行一段时间后,部分阀片首先劣化,造成避雷器泄漏电流和功率损耗 增加。
变电站避雷器基本知识培训
避雷器
避雷器又称过电压限制器
定义1: 一种能释放过电压能量、限制过电压幅值的设
备。当过电压出现时,避雷器两端子间的电压 不超过规定值,使电气设备免受过电压损坏; 过电压作用后,又能使系统迅速恢复正常状态。
定义2: 保护电气设备免受大气过电压的电器。
➢ 电力系统输变电和配电设备在运行中 会受到以下几种电压的作用:
➢
一般意义上的过电压保护器是对工频过电压进行保护的
,所谓工频过电压,往往是产生在操作过程中产生的操作过电
压,这些过电压都是工频过电压,也就是其电压波形的频率还
是维持50HZ没变。
避雷器是保护雷电过电压的,这种过电压波形前端很陡
,频率很高,但后续电流很小,避雷器可以将雷电波的峰值泄
放 从而保证其后面的电器安全。
1.长期作用的工作电压;
2.由于接地故障、谐振以及其他原因产生 的暂态过电压;
3.雷电过电压; 4.操作过电压。
➢ 避雷器应符合下列基本要求:
1.能长期承受系统的持续运行电压,并可短时承受
可能经常出现的暂态过电压; 2.在过电压作用下,其保护水平满足绝缘水平的要
求; 3.能承受过电压作用下放电电流产生的能量;
超过设计值,结果就是避雷器失效。
变电站避雷器原理及参数
变电站避雷器原理及参数一、氧化锌避雷器的定义:金属氧化锌避雷器(MOA)是一种过电压保护装置,它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料,并配以其它金属氧化物,所以又称为氧化锌(Zno)避雷器。
二、氧化锌避雷器的工作原理:在额定电压下,流过氧化锌避雷器阀片的电流仅为10-5A以下,相当于绝缘体。
因此,它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值(起动电压)时,阀片“导通”将大电流通过阀片泄入地中,此时其残压不会超过被保护设备的耐压,达到了保护目地。
此后,当作用电压降到动作电压以下时,阀片自动终止“导通”状态,恢复绝缘状态,因此,整个过程不存在电弧燃烧与熄灭的问题。
三、结构:一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套(有采用一个大瓷套或采用四各小瓷套)。
氧化锌避雷器内部有一导线从底部引出至大地,当中串联一只泄漏电流表,以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上,用一导线连接大地,作用是使瓷套表面电导电流不进入泄漏电流表,使泄漏电流表测量更加精确。
四、最常见异常分析及处理:1、泄漏电流表为零。
可能引起该现象的原因有:表计指示失灵;屏蔽线将电流表短接。
处理方法为:(1)用手轻拍表计看是否卡死,无法恢复时,应添报缺单,修理或更换。
(2)用令克棒将屏蔽线与避雷器导电部分相碰之处挑开,既可恢复正常。
2、泄漏电流表指示偏大:根据历史数据进行分析,如发现表计打足,应判断避雷器有问题,应立即汇报调度,将避雷器退出运行,请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下,避雷器的瓷套管用于保证避雷器必要的绝缘水平,如果瓷套管发生破裂放电,则将成为电力系统的事故隐患。
此种情况,应及时停用、更换。
4、避雷器内部有放电声。
在工频情况下,避雷器内部是没有电流通过的。
因此,不应有任何声音。

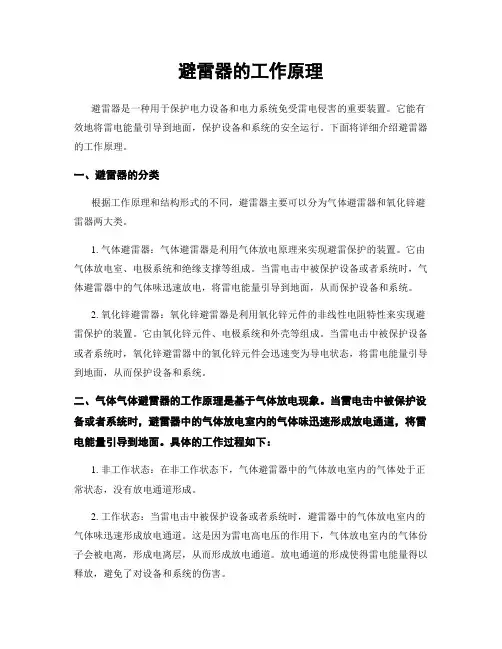

避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护电力设备和电力系统免受雷电侵害的重要装置。
它能有效地将雷电能量引导到地面,保护设备和系统的安全运行。
下面将详细介绍避雷器的工作原理。
一、避雷器的分类根据工作原理和结构形式的不同,避雷器主要可以分为气体避雷器和氧化锌避雷器两大类。
1. 气体避雷器:气体避雷器是利用气体放电原理来实现避雷保护的装置。
它由气体放电室、电极系统和绝缘支撑等组成。
当雷电击中被保护设备或者系统时,气体避雷器中的气体味迅速放电,将雷电能量引导到地面,从而保护设备和系统。
2. 氧化锌避雷器:氧化锌避雷器是利用氧化锌元件的非线性电阻特性来实现避雷保护的装置。
它由氧化锌元件、电极系统和外壳等组成。
当雷电击中被保护设备或者系统时,氧化锌避雷器中的氧化锌元件会迅速变为导电状态,将雷电能量引导到地面,从而保护设备和系统。
二、气体气体避雷器的工作原理是基于气体放电现象。
当雷电击中被保护设备或者系统时,避雷器中的气体放电室内的气体味迅速形成放电通道,将雷电能量引导到地面。
具体的工作过程如下:1. 非工作状态:在非工作状态下,气体避雷器中的气体放电室内的气体处于正常状态,没有放电通道形成。
2. 工作状态:当雷电击中被保护设备或者系统时,避雷器中的气体放电室内的气体味迅速形成放电通道。
这是因为雷电高电压的作用下,气体放电室内的气体份子会被电离,形成电离层,从而形成放电通道。
放电通道的形成使得雷电能量得以释放,避免了对设备和系统的伤害。
3. 放电结束:当雷电能量释放完毕后,气体放电室内的气体味恢复到非工作状态,放电通道消失。
避雷器重新处于非工作状态,等待下一次雷电击中。
三、氧化锌氧化锌避雷器的工作原理是基于氧化锌元件的非线性电阻特性。
当雷电击中被保护设备或者系统时,避雷器中的氧化锌元件会迅速变为导电状态,将雷电能量引导到地面。
具体的工作过程如下:1. 非工作状态:在非工作状态下,氧化锌避雷器中的氧化锌元件处于高阻抗状态,不导电。
35kV系统电站用避雷器配置浅析
35kV系统电站用避雷器配置浅析发布时间:2023-02-07T02:55:55.936Z 来源:《中国电业与能源》2022年9月17期作者:高乐[导读] 避雷器已被广泛的应用于35kV系统中用于电气设备的过电压保护高乐鲁西集团有限公司252000摘要:避雷器已被广泛的应用于35kV系统中用于电气设备的过电压保护,避雷器参数的合理选择对于设备的过电压保护有着重要的作用。
本文通过对35kV系统氧化锌避雷器主要参数选择的分析和计算,指出其在与设备绝缘配合方面存在的问题,并提出了电站用避雷器参数选择的优化建议,具有一定的实践意义。
关键词:35kV系统;电站用避雷器;配置目前,避雷器通常包括两大类:①碳化硅阀式避雷器:普通阀式避雷器和磁吹阀式避雷器的特点是都有间隙,使避雷器在正常电压下处于绝缘状态。
②交流金属氧化物避雷器。
传统的碳化硅避雷器有陡波放电电压高、操作波放电分散性大等缺点,而氧化锌避雷器由性能优越的氧化锌非线性电阻片组装而成,与碳化硅阀型避雷器相比,具有响应迅速、残压低、陡波特性好、通流容量大、可耐受连续多重过电压冲击、无工频续流、阀片寿命长、结构简单、重量轻、耐污能力强等优点,氧化锌避雷器是较为理想的过电压保护电器。
从雷电防护和绝缘配合方面指出了当前常用电站用避雷器参数选择时存在的问题,并对避雷器选型中所涉及的几个主要参数进行分析,提出35kV系统电站用避雷器参数选择的建议,具有一定的实践指导意义。
1避雷器主要参数选择目前35kV系统电站用避雷器均参照文献[7]附录D推荐的典型35kV避雷器参数进行配置,即选用复合外套氧化锌避雷器YH5WZ-51/134,此避雷器标准雷电冲击残压为134kV,与上述规范要求存在出入,故宜进一步降低避雷器的标准雷电冲击残压水平至132kV及以下以满足绝缘配合的要求。
1.4避雷器压比分析金属氧化物避雷器的核心部件为氧化锌电阻片,是一种以氧化锌为主要材料的非线性电阻,1968年,松下的松岗道雄首次发现了氧化锌电阻片。
避雷器结构及原理基础知识
四、金属氧化锌避雷器
(1)无间隙金属氧化锌避雷器(压敏避雷器), 是20世纪70年代开始出现的一种新型避雷器。与传 统的避雷器相比,无间隙金属氧化物避雷器没有火 花间隙,且用氧化锌代替阀式避雷器中的碳化硅。 在结构上采用压敏电阻制成的阀片叠装而成,该阀 片在工频电压下,呈现最大电阻,有效的抑制工频 电流,而在过电压的情况下又呈现小电阻,能很好 的释放过电流,保护设备。
避雷器的分类
常用的避雷器有:阀式、管式、保护间隙、金 属氧化物等。 1、阀式避雷器:阀式避雷器主要 分为普通阀式避雷器和磁吹阀式避 雷器俩大类,普通阀式避雷器有 FS和FZ俩系列。磁吹阀式避雷器 有FCD和FCZ俩系列。避雷器符 号的含义:F-阀式避雷器、S-配 (变)电作用、Z-电站用、Y-线 路用、D-旋转电机用、C-具有磁吹 放电间隙。
阀式避雷器的等效电路
磁吹式避雷器
普通阀式避雷器
阀式避雷器应用
FS系列由于避雷器阀片较小,通流容量较低一般用于保 护变配电设备和电路。
SZ系列由于阀片较大,且火花间隙并联了碳化硅电阻, 通流容量较大,一般用于35KV及以上的电气设备。
二、保护间隙
保护间隙是最简单的防雷设备,一般用镀锌圆钢制成 ,有主间隙和辅助间隙组成。主间隙做成角形的,水平安 装,以便灭弧。为了防止主间隙被外物短路而引起误动作 ,在主间隙的下方串联有辅助间隙。因为保护间隙灭弧能 力弱,一般要求与自动重合闸装置配备使用,以提高供电 的可靠性。
无间隙金属氧化锌避雷器
金属氧化锌避雷器
(2)有串联间隙型金属氧化物避雷器,在复 合外套金属氧化物避雷器的电阻片与一间隙件串 联,适用于非中性点接地的系统中。当单相接地 时,可能发生比较严重的长时间暂态过电压,无 间隙氧化锌避雷器难于承受此过电压。而有串联 间隙氧化锌避雷器在单相接地较低幅值的过电压 下不动作,是避雷器与系统隔离。高于上述电压 时间隙导通,避雷器放电。有效的保护设备和避 雷器。
金属氧化物避雷器HY10WZ-108-281
乐清万联生产厂家,赵工130********QQ2286336866金属氧化物避雷器HY10WZ-108/281金属氧化物避雷器HY10WZ-108/281一、避雷器HY10WZ-108/281用于保护系统额定电压110KV的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
二、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下:产品型式:Y—表示瓷套式金属氧化物避雷器YH(HY)—表示有机外套金属氧化物避雷器结构特征:W—表示无间隙 C—表示串联间隙使用场所:S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用 D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性:W—表示防污型 G—表示高原型 TH—表示湿热带地区用DL—表示电缆型避雷器(优点:产品采用全密封结构,爬电距离大,能适用于重污染场所)三、执行标准:四、结构与原理本产品由良好的非线性氧化锌电阻片及新型的硅橡胶复合外套组装而成。
由于氧化锌电阻片具有优异的非线性伏安特性,当系统出现危害电气绝缘的过电压时,电阻片呈现低电阻,使加于被保护设备上的电压限制在允许范围内,从而保护输变电设备绝缘免受过电压破坏。
在正常运行电压下,电阻片呈现极高的电阻,在避雷器上仅流过微小电流,使系统与地绝缘。
氧化锌电阻片被密封在复合外套内,两端装有连接金具,内部用压缩弹簧压紧,整体灌封。
硅橡胶复合外套避雷器具有体积小、重量轻的优点,便于运输及安装;它的防爆能力强,不易破碎;防污能力强,适用于特重污秽地区。
五、技术参数六、金属氧化物避雷器概述:金属氧化物避雷器是20世纪八十年代由美、日等国开始在国际上普及推广的新一代避雷器,是常规避雷器中最先进的产品。
我国八十年代中期全面引进该项技术后,通过多年实践消化,目前各专业避雷器厂产品性能与美、日、西欧等国的最先进产品差距并不大,真正达到了国际全部要求的产品也可以满足国际IEC标准的全部要求。
特高压变电站的防雷保护
特高压变电站的防雷保护特高压变电站是负责输电的重要设施,其稳定运行与安全操作至关重要。
雷电是特高压变电站运行中必须防范的自然现象之一,如果不采取有效的防雷保护措施,将会给变电站造成严重的损失。
因此,特高压变电站的防雷保护措施十分重要。
一、防雷保护的基本原理防雷保护的基本原理是采取一定的防护措施,使雷电电流在安全的通道上流动,保护特高压变电设施和相关设备,避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。
1. 建造避雷针:特高压变电站上方需要建造一定高度的避雷针,使其成为电气系统的最高点,引导雷电电流沿路排放,形成安全的通道。
2. 接地网:在特高压变电站周围铺设接地网,将雷电过电压与大地直接接触,保护变电站不受到雷电的损害。
3. 屏蔽和接地:在特高压设备周围设置防雷屏蔽,有效防止雷电直接击中电气设备。
4. 安装避雷器:在特高压变电站安装避雷器能有效保护电器设备,避免雷电过压对设备造成损害。
5. 特别地面处理:特高压变电站周围的地面需要进行特别的处理,以防止地面反射雷电。
特高压变电站的防雷保护方案的制定是十分关键的,下面介绍几个方案应该获得重点关注。
对于架空线路电缆的防雷保护,主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。
2. 金属屏蔽试验3. 天线防护策略天线是特高压变电站所必须安装的重要设备,防护其又尤为重要。
天线防护策略主要采用金属线圈的方式来实现,这可以有效地抵抗雷电对天线的破坏。
四、总结特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。
在制定防雷保护方案时,需要充分考虑变电站周围的环境和设备,采取针对性的措施,确保有效的防护。
需要指出的是,特高压变电站防雷保护是一项复杂的工程,需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。
变电站避雷器高度标准-概述说明以及解释
变电站避雷器高度标准-概述说明以及解释1.引言1.1 概述概述变电站避雷器是保护变电站设备免受雷电攻击的重要设备。
它能够将雷电电流引入地下,避免对变电站设备的损坏,确保电力系统的正常运行。
在保护电力设备免受雷击的过程中,避雷器的高度标准起着不可忽视的作用。
本文将重点介绍变电站避雷器的高度标准以及其重要性。
首先,通过对变电站避雷器的作用和分类进行阐述,可以更好地理解避雷器高度标准的必要性。
其次,论述变电站避雷器高度标准的重要性是为了充分保护变电站设备,避免雷击对电力系统的影响。
最后,结合对变电站避雷器高度标准的总结、建议和展望,进一步探讨提高标准化水平,以适应未来变电站避雷器的需求。
通过本文的阐述,读者将能够更全面地了解变电站避雷器高度标准的重要性,以及如何制定合理的标准以确保变电站设备的安全运行。
希望本文能够为相关从业人员和研究人员提供有益的参考,促进变电站避雷器高度标准的发展和完善。
1.2文章结构文章结构部分的内容可以包括以下几个方面:1.2 文章结构:本文主要分为引言、正文和结论三部分。
引言部分主要概述了本文的主题和目的,介绍了变电站避雷器高度标准的重要性。
正文部分包括了变电站避雷器的作用、分类和高度标准的重要性。
结论部分总结了变电站避雷器高度标准的重要性,并提出了对高度标准的建议和展望未来的发展。
在正文部分中,我们将详细介绍变电站避雷器的作用、分类和高度标准的重要性。
首先,我们将解释变电站避雷器的作用,即保护变电站设备不受雷击的影响,确保电力系统的正常运行。
其次,我们将介绍变电站避雷器的分类,例如线间避雷器、变压器避雷器等,以及它们各自的特点和应用场景。
最后,我们将重点讨论变电站避雷器高度标准的重要性,并分析具体的原因和影响。
在结论部分,我们将总结变电站避雷器高度标准的重要性,并提出对高度标准的建议。
通过合理的高度标准,可以有效地提高变电站避雷器的安全性和性能,降低雷击风险,保护电力设备和工作人员的安全。
10kv避雷器工作原理
10kv避雷器工作原理
10kV避雷器是一种用于保护电力系统设备免受雷电影响的重要设备。
它的工作原理主要涉及到以下几个方面:
1. 放电原理,当避雷器两端的电压超过一定的阈值时,避雷器内部的气体或氧化锌元件会发生放电现象,将过电压释放到地线或地网上。
这有助于将过电压迅速地引导到地面,从而保护电力设备不受损害。
2. 阻抗匹配原理,避雷器内部的元件设计使其在正常工作电压下呈高阻抗状态,而在过电压时呈低阻抗状态。
这种阻抗匹配原理有助于避雷器在遇到过电压时快速放电,而在正常情况下保持高阻抗,不对电力系统产生影响。
3. 分布电容原理,避雷器内部通常包含分布电容,这些电容在遇到过电压时会储存电荷,并在放电时释放这些电荷。
这有助于避雷器快速放电,并将过电压释放到地线上。
综上所述,10kV避雷器通过放电原理、阻抗匹配原理和分布电
容原理等多种机制来保护电力系统设备免受雷电影响。
它在电力系统中扮演着重要的保护角色,确保电力设备的安全运行。
KV高压避雷器HY5WS-17/50详情说明
一、HY5WS-17/5010KV高压避雷器称说明概述HY5WS-17/5010KV高压避雷器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次,满容量短路电流开断次数可达50次。
10KV高压避雷器适于重合闸操作并有极高的操作可靠性与使用寿命。
10KV高压避雷器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅需对操作机构做间或性的清扫或润滑。
10KV高压避雷器(极柱型)采用了固体绝缘结构—集成固封极柱,实现了免维护。
10KV高压避雷器在开关柜内的安装形式既可以是固定式,也可以是可抽出式的,还可安装于框架上使用二、10KV高压避雷器含义HY5WS-17/5010KV高压避雷器产品主要由:型号;名称,电压,电流,额定短路开断电流,尺寸,三、10KV高压避雷器技术参数四、10KV高压避雷器选型用户可根据被保护对象选用不同型号的10KV高压避雷器,对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《10KV高压避雷器HY5WS-17/50》v1.0 可编辑可修改五、10KV高压避雷器使用条件:1.适用于户内、外;2.环境温度-40℃~+40℃;3.海拔高度不超过3000m(瓷套式不超过1000m);4.电源频率不小于48Hz、不超过62 Hz;5.长期施加在10KV高压避雷器端子间的工频电压不超过10KV高压避雷器的持续运行电压;6.地震烈度8度及以下地区;7.大风速不超过35m/s。
高压避雷器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
10KV高压避雷器是变电站被保护设备免遭雷电冲击波袭击的设备。
10KV高压避雷器测量电流是否超过电动机的额定电流值,调整整定电流值。
电动机运行时过载,热继电器的辅助头,常闭点断开,常开点闭合的特性进行保护。
在继电控制中把常闭点与停止按钮串入,过载时停止电动机运行,并给出报警信号。
避雷器
避雷器科技名词定义中文名称:避雷器英文名称:surge arrester,surge diverter;lightning arrester其他名称:过电压限制器定义1:一种能释放过电压能量、限制过电压幅值的设备。
当过电压出现时,避雷器两端子间的电压不超过规定值,使电气设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态。
所属学科:电力(一级学科) ;变电(二级学科)定义2:保护电气设备免受大气过电压的电器。
所属学科:水利科技(一级学科) ;水力发电(二级学科) ;水电站电气回路及变电设备(三级学科)本内容由全国科学技术名词审定委员会审定公布百科名片避雷器避雷器又称:surge arrester,能释放雷电或兼能释放电力系统操作过电压能量,保护电工设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间,与被保护设备并联。
当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。
目录[隐藏]避雷器起源避雷器原理避雷器分类避雷器的作用及特点避雷器的主要参数避雷器相关标准知名避雷品牌避雷器起源避雷器原理避雷器分类避雷器的作用及特点避雷器的主要参数1.1、标称电压Un:2.2、额定电压Uc:3.3、额定放电电流Isn:4.4、最大放电电流Imax:5.5、电压保护级别Up:6.6、响应时间tA:7.7、数据传输速率Vs:8.8、插入损耗Ae:9.9、回波损耗Ar:10. 10、最大纵向放电电流:11. 11、最大横向放电电流:12. 12、在线阻抗:13. 13、峰值放电电流:14. 14、漏电流:避雷器相关标准知名避雷品牌1.SPD选用2.避雷器原理[编辑本段]避雷器起源最原始的避雷器是羊角形间隙,出现于19世纪末期,用于架空输电线路,防止雷击损坏设备绝缘而造成停电,故称“避雷器”。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述:避雷器作为一种重要的电气设备,广泛应用于各种电力系统和电子设备中,用于保护设备免受雷击和过电压的伤害。
本文将详细介绍避雷器的工作原理及其在电力系统中的作用。
一、避雷器的工作原理1.1 电气原理避雷器是一种通过将过电压引导到地面的装置,其内部结构由金属氧化物压敏电阻器(MOA)和放电电极组成。
当系统中浮现过电压时,MOA会变成高阻抗状态,将过电压引导到地面,起到保护设备的作用。
1.2 电磁原理避雷器的工作原理还与电磁感应有关。
当雷电产生过电压时,避雷器内部的金属氧化物压敏电阻器会感应到电磁场的变化,从而导致电阻器的电阻值迅速下降,使过电压通过避雷器放电到地面。
1.3 热效应原理避雷器在工作过程中会产生一定的热量,这是因为MOA在放电过程中会有能量损耗。
避雷器内部的金属氧化物会发生瞬间的电热效应,将过电压的能量转化为热能,并通过散热装置将热量散发出去,保证避雷器的正常工作。
二、避雷器的作用2.1 过电压保护避雷器的主要作用是保护电力系统和电子设备免受过电压的伤害。
当系统中浮现雷击或者其他原因导致的过电压时,避雷器能够迅速将过电压引导到地面,保护设备的安全运行。
2.2 延长设备寿命过电压是电力系统中常见的问题,长期受到过电压的影响会导致设备的损坏和寿命缩短。
避雷器的存在可以有效降低过电压对设备的影响,延长设备的使用寿命。
2.3 提高电力系统的可靠性电力系统中的过电压问题往往会导致设备故障和停电,给生产和生活带来不便。
避雷器的使用可以有效减少过电压带来的故障和停电现象,提高电力系统的可靠性和稳定性。
三、避雷器的分类3.1 传统避雷器传统避雷器主要是指采用金属氧化物压敏电阻器作为主要元件的避雷器。
它具有结构简单、可靠性高的特点,广泛应用于各种电力系统。
3.2 复合避雷器复合避雷器是指采用金属氧化物压敏电阻器和其他元件结合而成的避雷器。
它具有防雷能力强、耐受雷电冲击能力强的特点,适合于高压电网和雷电频繁的地区。
避雷器的工作原理
避雷器的工作原理引言概述:避雷器是一种用于保护电力设备和电力路线免受雷击侵害的重要设备。
它能迅速引导和释放雷电过电压,保护设备和路线的安全运行。
本文将详细介绍避雷器的工作原理。
一、避雷器的基本原理1.1 避雷器的结构避雷器通常由金属氧化物压敏电阻器(MOV)和陶瓷外壳构成。
MOV是避雷器的核心部件,具有非线性电阻特性。
外壳能够保护MOV免受外界环境的侵蚀和损坏。
1.2 电力系统中的避雷器安装位置避雷器通常安装在电力系统的进出线端,以便在雷电过电压浮现时迅速引导和释放电压。
同时,避雷器还可以分布在电力系统的关键设备和路线上,提供额外的保护。
1.3 避雷器的工作原理当电力系统受到雷电过电压冲击时,避雷器的MOVs会迅速导通,将过电压引导到地线上。
MOVs的非线性电阻特性使其在正常工作电压下呈高阻抗状态,不会对电力系统产生影响。
当过电压消失后,避雷器会恢复到高阻抗状态,保护电力设备和路线的正常运行。
二、避雷器的分类2.1 依据工作原理的分类根据工作原理的不同,避雷器可以分为放电型避雷器和非放电型避雷器。
放电型避雷器通过引导雷电过电压的方式来保护电力系统,而非放电型避雷器则通过吸收雷电过电压的能量来实现保护。
2.2 依据电力系统的分类根据电力系统的不同,避雷器可以分为高压避雷器和低压避雷器。
高压避雷器主要用于输电路线和变电站等高压电力设备,而低压避雷器则用于配电路线和低压电力设备。
2.3 依据形式的分类根据形式的不同,避雷器可以分为柱形避雷器、盘形避雷器和插形避雷器等。
不同形式的避雷器适合于不同的安装环境和电力系统。
三、避雷器的选型和使用注意事项3.1 避雷器的选型在选型避雷器时,需要考虑电力系统的额定电压、额定电流和过电压等级等因素。
根据实际需求选择合适的避雷器,以确保其能够有效保护电力设备和路线。
3.2 避雷器的安装和维护避雷器的安装位置应符合规范要求,确保其能够充分发挥作用。
同时,定期对避雷器进行检查和维护,及时更换老化或者损坏的避雷器,以确保其正常工作。
天津地区35kV及10kV用户变电站避雷器的配置参数计算的研究及设计应用权威资料
天津地区35kV及10kV用户变电站避雷器的配置、参数计算的研究及设计应用1、现状背景常规设计中,避雷器的选择都是根据上级电源中性点接地方式进行选择,即上级电源35kV侧中性点为经小电阻〔或消弧线圈〕接地系统,那么本站35kV侧按经小电阻〔或消弧线圈〕接地系统考虑避雷器选择;上级电源10kV侧中性点为经小电阻〔或不接地〕接地系统,那么本站10kV侧按经小电阻〔或不接地〕接地系统考虑避雷器选择。
变电站避雷器参数未经计算,只参照上级电源变电站中性点接地方式选取固定参数,配置只沿用其它工程,设计人对避雷器参数意义及选取、配置原那么不甚明确,那么有可能造成选择错误。
本文目的在于分析避雷器参数的意义、过电压的产生机理,明确天津地区用户变电站避雷器参数选择及配置原那么,为其它工程中避雷器的选取和配置提供理论依据及可靠成果。
2、避雷器主要参数及型式表达2.1主要参数1〕标称放电电流。
冲击波形为8/20μs的放电电流峰值,单位kA,用以区分避雷器的等级。
我国规定的标称放电电流有1kA、1.5 kA、2.5 kA、5 kA、10 kA和20 kA几个等级。
2〕残压。
残压包括放电电流下的残压、陡波电流下残压和操作冲击电流下的残压。
其中陡波电流波形为1/5μs,操作冲击电流的波头时间为30~100μs。
3〕雷电冲击保护水平。
避雷器标称放电电流下的残压值为其雷电冲击保护水平。
陡波电流下的残压与标称放电电流下的残压之比不得大于1.15。
4〕操作冲击保护水平。
操作冲击保护水平即为避雷器在操作冲击电流〔波头时间为30~100μs〕下的最大残压。
5〕额定电压。
额定电压是指能施加在避雷器两端的最大允许工频电压有效值,单位为kV。
6〕最大持续允许电压。
最大持续允许电压为运行中允许持续地施加在避雷器上的最大工频电压有效值,单位kV。
其值一般应不小于额定电压的0.8倍,且不低于系统的最高运行相电压。
2.2避雷器型式表达天津地区用户变电站一般采用HY5WZ型复合外套无间隙电站用金属氧化物避雷器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变电站避雷器原理及参数一、氧化锌避雷器的定义:金属氧化锌避雷器(MOA)是一种过电压保护装置,它由封装在瓷套的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料,并配以其它金属氧化物,所以又称为氧化锌(Zno)避雷器。
二、氧化锌避雷器的工作原理:在额定电压下,流过氧化锌避雷器阀片的电流仅为10-5A以下,相当于绝缘体。
因此,它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值(起动电压)时,阀片“导通”将大电流通过阀片泄入地中,此时其残压不会超过被保护设备的耐压,达到了保护目地。
此后,当作用电压降到动作电压以下时,阀片自动终止“导通”状态,恢复绝缘状态,因此,整个过程不存在电弧燃烧与熄灭的问题。
三、结构:一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套(有采用一个大瓷套或采用四各小瓷套)。
氧化锌避雷器部有一导线从底部引出至,当中串联一只泄漏电流表,以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上,用一导线连接,作用是使瓷套表面电导电流不进入泄漏电流表,使泄漏电流表测量更加精确。
四、最常见异常分析及处理:1、泄漏电流表为零。
可能引起该现象的原因有:表计指示失灵;屏蔽线将电流表短接。
处理方法为:(1)用手轻拍表计看是否卡死,无法恢复时,应添报缺单,修理或更换。
(2)用令克棒将屏蔽线与避雷器导电部分相碰之处挑开,既可恢复正常。
2、泄漏电流表指示偏大:根据历史数据进行分析,如发现表计打足,应判断避雷器有问题,应立即汇报调度,将避雷器退出运行,请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下,避雷器的瓷套管用于保证避雷器必要的绝缘水平,如果瓷套管发生破裂放电,则将成为电力系统的事故隐患。
此种情况,应及时停用、更换。
4、避雷器部有放电声。
在工频情况下,避雷器部是没有电流通过的。
因此,不应有任何声音。
若运行中避雷器有异常声音,则认为避雷器损坏失去作用,而且可能会引发单相接地。
这种情况,应立即汇报调度,将避雷器退出运行,予以调换。
五、氧化锌避雷器现场泄漏电流的意义:在现场我们见到的氧化锌避雷器的泄漏电流是全电流I,其主要由阻性电流IR和容性电流IC及外绝缘泄漏电流I0组成,在正常交流电压下,其大小一般为:IR:几十微安;IC:几百微安;主要为容性电流,阻性电流约为10%-20%。
1、当氧化锌避雷器受潮时,IR 、IC 、I0均上升,导致全电流I上升,因此全电流法对避雷器的受潮故障相当灵敏。
同时测试也很简单,我们通常通过避雷器上装设的全电流在线检测装置(泄露电流)测试避雷器正常运行时泄漏全电流。
2、当氧化锌避雷器出现部老化或击穿故障的前兆时,其阻性电流IR上升,容性电流IC及外绝缘泄漏电流I0均不变,由于IR通常比容性电流IC小一个数量级,因此现场装设的全电流在线检测装置数值并不会有显著的提高,因此我们一般通过测试直流1mA(U1mA)电压及0.75 U1mA下的阻性泄漏电流,对其进行评估,但缺点是要停电进行。
3、当氧化锌避雷器出现部接触不良故障时,其其阻性电流IR下降,同样由于其占全电流的比率很小,现场泄漏电流数值反映不灵敏。
4、避雷器带电测试能检测避雷器全电流、能更准确反映MOA运行状况,全电流的变化可以反映MOA的严重受潮、部元件接触不良、阀片严重老化,而阻性电流的变化对阀片初期老化的反应较灵敏。
六、氧化锌避雷器的型号及其意义1、具体说明Y—表示瓷套式金属氧化物避雷器YH ( HY )—表示复合外套金属氧化物避雷器结构特征2、W后的其他字母:表示保护对象:Z:电站型(大多不标)F: 用于保护GIS设备和SF6设备R:用于保护电容器组S:用于配电系统X:用于保护线路T:电气化铁路3、使用特征W—表示防污型 G—表示高原型 TH—表示湿热带地区用举例:YH10W-100/248W 标示复合外套金属氧化锌避雷器,无间隙、防污型、电站型。
额定电压为100kV 、标称放电电流下残压 248kV 标称放电电流10 kA4 、避雷器常用参数说明①避雷器额定电压(有效值)(kV)灭弧电压):施加到避雷器端子间最大允许工频电压有限值。
它不等于系统的标称电压。
110kV主变中性点避雷器额定电压一般为72.5kV 电力行业标准DL/T620-1997中规定110kv有效接地系统,中性点无间隙金属氧化物的额定电压是0.57Um,其中Um是最高运行线电压,110kV对应的是126kV。
110kV系统额定电压一般为100kV(小部分为102、108 kV)35kV系统额定电压一般为51kV(极少部分为52.7/54 kV)10kV系统额定电压一般为17kV②避雷器持续运行电压:加于避雷器两端允许持续运行的工频电压有效值。
一般相当于避雷器额定电压75%-80%110kV系统,额定电压为100kV持续电压为78 kV110kV主变中性点系统,额定电压为72kV持续电压为58 kV,额定电压为73kV持续电压为59 kV额定电压为55kV Y1W-55/125持续电压为41 kV Y1.5W-55/125持续电压为44 kV (西瓷)35kV系统,额定电压为51kV持续电压为40.8 kV(金冠为41kV)10kV系统,额定电压为17kV 大都持续电压为13.8 kV(西瓷金冠为13.6kV)③工频参考电压避雷器在工频参考参考电流下测出的峰值除√2。
工频参考电压一般见试验报告,应≥避雷器的额定电压值。
④直流参考电压避雷器在直流参考电流下的电压,直流参考电流国一般取1mA 。
直流1mA参考电压值一般不小于避雷器额定电压的峰值。
110kV系统,额定电压为100kV直流1mA参考电压值一般≥145 kV110kV主变中性点系统,对于额定电压为72kV,主变中性点避雷器直流1mA参考电压值一般≥103 kV额定电压为73kV,主变中性点避雷器直流1mA参考电压值一般≥105 kV额定电压为55kV,Y1W-55/125主变中性点避雷器直流1mA参考电压值一般≥78 kV Y1.5W-55/125直流1mA参考电压值一般≥85 kV(西瓷)35kV系统,额定电压为51kV直流1mA参考电压值一般≥73 kV10kV系统,YH5WS-17/50kV,直流1mA参考电压值一般≥25kVYH5W-17/45kV,直流1mA参考电压值一般≥24 kV,⑤、避雷器雷电冲击电流下残压雷电冲击残压≤标称放电电压(见避雷器铭牌)YH10W-100/248W 雷电冲击残压≤248 kV⑥操作冲击电流下残压110kV系统,YH10W-100/260 操作冲击电流下残压值一般≤221 kV,YH10W-100/248W 操作冲击电流下残压值一般≤211 kV110kV主变中性点系统,对于YH1.5W-72/186kV,主变中性点避雷器操作冲击电流下残压值一般≤174 kVYH1.5W-73/145 kV 主变中性点避雷器操作冲击电流下残压值一般≤136 kVYH1.5W-55/125 kV 主变中性点避雷器操作冲击电流下残压值一般≤116 kVY1W-55/125 kV 主变中性点避雷器操作冲击电流下残压值一般≤119 kV35kV系统,对于YH5W-51/134kV,避雷器操作冲击电流下残压值一般≤114 kV 10kV系统,对于YH5WS-17/50kV,避雷器操作冲击电流下残压值一般≤42.5kV YH5W-17/45kV,避雷器操作冲击电流下残压值一般≤38.35kV⑦陡波冲击电流下残压110kV系统,YH10W-100/260 陡波冲击电流下残压值一般≤291kV110kV系统,YH10W-100/245 陡波冲击电流下残压值一般≤285kV对于主变中性点、35 kV/110 kV 无陡波冲击电压⑧标称放电电流避雷器将袭入线路的雷电流限制在20KA或10KA甚至5KA以下,然后再让这些过滤下来的雷电流通过避雷器,这个电流就是避雷器的标称放电电流。
标称放电电流用来划分避雷器等级的波形为8/20 的雷电冲击电流峰值。
按照我国标准规定:避雷器的标称放电电流按不同的电压等级分别为20,10,5,2.5,1.5,1kA(现在很少使用)共6级对于系统标称电压为66~110 kV 系统标称放电电流一般选5kA,对雷电活动特别强烈地区,重要变电所、进线保护不完善或进线耐雷水平达不到规定时,标称放电电流可选10kA(现在一般选10kA)对变压器中性点一般选用1.5 kA(我司有几个变电站选用1W,须安排更换)⑨系统标称电压设备最高电压是指设备所能承受的电压(绝缘强度),系统标称电压指设备所在系统的电压等级吧设备最高电压要大于系统标称电压,一般为系统电压1.2倍对于系统的标称电压为10 kV, 电气设备的最高电压为12 kV,系统的标称电压为66 kV, 电气设备的最高电压为72.5 kV,系统的标称电压为110 kV, 电气设备的最高电压为126 Y10W-100/260 Y10W-100/260系统的标称电压为110 kVY5WZ-51/134 Y5WZ-52/134 系统的标称电压为35 kVY1W-55/125 Y1W-73/176 系统的标称电压为66kV( 现在有时标110 kV)Y5WR-17/45 YH5WS-17/50 系统的标称电压为10 kV⑩0.75倍直流参考电压下泄电流值及方波通流容量0.75倍直流参考电压下泄电流值不应大于50μA,不同厂家差别很大金冠 YH10W-100/248 2ms方波通流容量1000A 西瓷600A,华盛 600/800YH1.5W-743/145 2ms方波通流容量600A 西瓷400A5、避雷器其他参数①避雷器的放电电流避雷器动作时通过避雷器的冲击电流。
②避雷器的标称放电电流用来划分避雷器等级的、具有8/20μs波形的放电电流峰值。
③避雷器的操作冲击电流视在波前时间大于30μs而小于100μs、视在半峰值时间约为视在波前时间两倍的冲击电流。
避雷器操作冲击电流(30~100μs)的最大残压,电压波形为250/2500μs时,避雷器操作冲击残压试验电流值见表3。
表3 操作冲击残压试验电流值金冠 YH10W-100/248 操作冲击电流500A YH1.5W-74/145 操作冲击电流500A 华盛也是500A④避雷器的持续电流在持续运行电压下流过避雷器的电流。
对于110 kV系统≤300μA注:持续电流由阻性和容性分量组成,可随温度和杂散电容的影响而变化。
因此,试品的持续电流可不同于整只避雷器的持续电流。
持续电流可用有效值或峰值表示。
⑤避雷器的工频参考电流用于确定避雷器工频参考电压的工频电流阻性分量的峰值。
