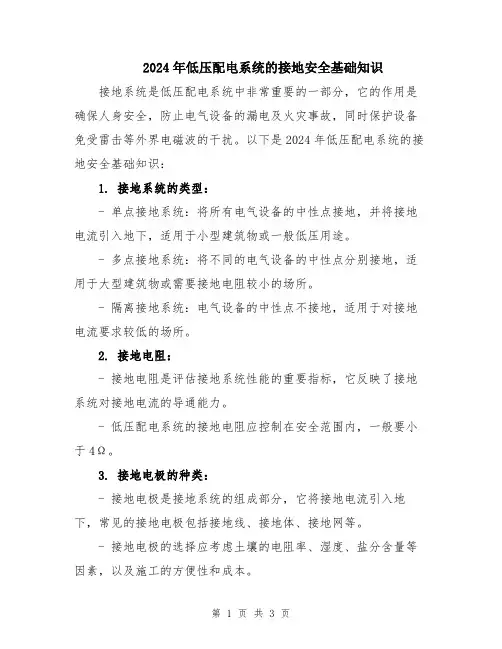

什么是工作接地、保护接地和保护接零?

为满足电气装置和系统的工作特性和安全防护的

要求，而将电气装置和系统的任何部分与土壤间做良

好的电气连接，称为接地。接地按用途不同有工作接

地和保护接地之分。

(1)工作接地。根据电力系统运行工作的需要而

进行的接地(如系统中变压器中性点的接地)，称为工

作接地。(2)保护接地。将电气装置的金属外壳和架

构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。如TT系统和IT系统。

(3)保护接零。为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。如TN系统。

低压配电网是怎样实现绝缘监视的?

用三只电压表分别接在线路三相和接地装置之间。电压表的要求如下：①三只电压表的规格相同；

②电压表量程选择适当；③选用高内阻的电压表。配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。当配电网单相接地时，接地相电压表读数

降低，另两相电压表读数显著升高。如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。

不接地配电网是怎样实现过电压防护的?

不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。

为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障

时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。

为什么要采取保护接地和保护接零措施?

在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。为了避免这类事故的发生，通常采取保护接地和保护接零的防护措施。

保护接零的作用及应用范围是什么?

由于保护接地具有一定的局限性，所以我们常采用保护接零。即将电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来，当设备绝缘损坏碰壳时，就形成单相金属性短路，短路电流流经相线—零线回路，而不经过电源中性点接地装置，从而产生足够大的短路电流，使过流保护装置迅速动作，切断漏电设备的电源，以保障人身安全。其保安效果比保护接地好。

保护接零适用于电源中性点直接接地的三相四线制低压系统。在该系统中，凡由于绝缘损坏或其他原因而叫能呈现危险电压的金属部分，除另有规定外都应接零。应接零和不必接零的设备或部位与保护接地

相同。凡是由单独配电变压器供电的厂矿企业，应采用保护接零方式。

对保护零线有哪些要求?

(1)保护零线应单独敷设，并在首、末端和中间处作不少于三处的重复接地，每处重复接地电阻值不大于10Ω；

(2)保护零线仅作保护接零之用，不得与工作零线混用；

(3)保护零线上不得装设控制开关和熔断器；

(4)保护零线应为具有绿／黄双色标志的绝缘

线；

(5)保护零线截面应不小于工作零线截面。架空敷设时，采用绝缘铜线，截面积应不小于10mm²，采用绝缘铝线时，截面积应不小于16mm²；电气设备的保护接零线应为截面积不小于2．5mm²的多股绝缘铜线。

中性点不接地工作制(IT系统)的优缺点有哪些?

在中性点不接地工作制中，系统的中性点与地绝缘，其优点是当发生单相接地时，还能照常运行。不接地系统事实上是电容接地，尤其当线路比较长时，由于电容电流较大就失去了这个优点。而当线路太短时，接地事故电流又不能使继电器选择性动作，容易

造成检查和隔离事故线路的困难，对于维护及运行都不方便。同时，当发生单相短路时过电压有可能达到相电压的3倍，因此，变压器等电气设备的绝缘水平都要根据这个情况来考虑，投资费用高，同时对于系统的稳定性也有影响。

在IT系统中，只能用保护接地来进行安全保护，IT系统包括交流不接地电网和直流不接地电网，也包括低压不接地电网和高压不接地电网等。在这类电网中，凡是由于绝缘破坏或其他原因而可能出现危险电压的金属部分，除另有规定者外，均应实行保护接地。

什么叫重复接地?

运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。为此，零线还需要在低压架空线路的干线和分支线的终端进行接地；在电缆或架空线路引人车间或大型建筑物处，也要进行接地(距接地点不超过50m者除外)；或在屋内将零线与配电屏、控制屏的接地装置相连接，这种接地叫做重复接地。

什么是工作接地?

工作接地就是将变压器的中性点接地。其主要作用是系统电位的稳定性，即减轻低压系统由于一相接地，高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。其次，由于接地配电网中单相接地故障电流可达到数安乃至几十安，故障比较容易被检测，故障点也比较容易确定。
