06_solidworks高级配合技术
solidworks高级装配体技巧和应用-PPT
装配体的配合
▪ 查看配合条件
–显示装配体中一或多个零部件或
次装配体的配合条件列表。当配合
条件变多时，这是一个非常有
用的工具
–点选零件鼠标右键单击，再选
择检视配合条件。
装配体的配合
▪ 压缩配合条件
–您可以抑制配合以阻止其解出。这允
许您尝试运用不同類型的配合，而不
会过份定义装配体。
▪
利用模型组态来规划您的多本版本零件。
▪
零件模型组态在装配体模型组态延伸使用。
替换零部件
▪ 装配体及其零部件在设计周期中可以进行多次修改。尤其在多
使用者环境下，好几个使用者可以在个别的零件及次装配体上
工作，修改就会经常发生。更新装配体的安全有效方法是根据
需要置换零部件。
▪ 注意：
–您可以使用次装配体来替换零件，反之亦然。
简化大型装配体
▪ 装配体的简化表示方式
(Simplified Representations of
Assemblies)
–当您想要在大型的装配体中处理一
小部份的零部件时，可以透过开启
装配体的简化表示方式來改善组合
件的性能。您可以指定要加载哪
些零部件；其他零部件将不会加载
也不会显示，但是其配合的效果仍
–使用目前设定。使用装配体目前的显示设置。
–线架构
–隐藏
–透明
装配体中的零部件模型组态
▪ 如果零部件（个别零件或次装配体）具有多种模型组态，您可以指定装配
体中的每个零部件副本所要使用的模型组态。如果零部件有相同名称的模
型组态，您可以一次指定要用在好几个零部件中的模型组态.
装配体中的零部件模型组态

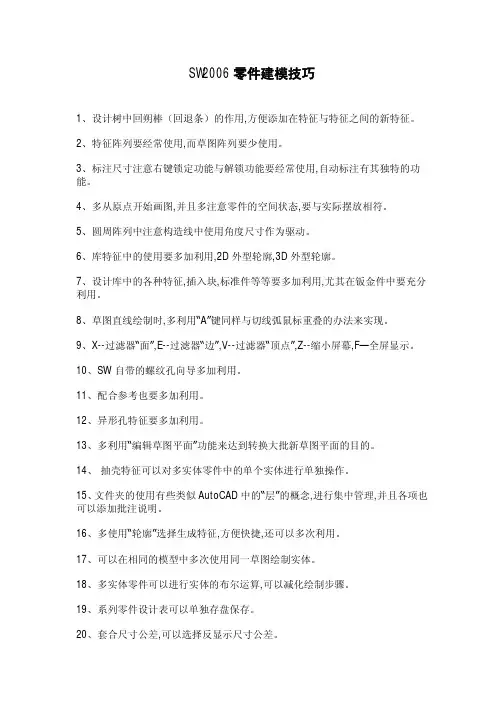

solidworks2006 技巧
SW2006零件建模技巧1、设计树中回朔棒（回退条）的作用,方便添加在特征与特征之间的新特征。
2、特征阵列要经常使用,而草图阵列要少使用。
3、标注尺寸注意右键锁定功能与解锁功能要经常使用,自动标注有其独特的功能。
4、多从原点开始画图,并且多注意零件的空间状态,要与实际摆放相符。
5、圆周阵列中注意构造线中使用角度尺寸作为驱动。
6、库特征中的使用要多加利用,2D外型轮廓,3D外型轮廓。
7、设计库中的各种特征,插入块,标准件等等要多加利用,尤其在钣金件中要充分利用。
8、草图直线绘制时,多利用“A”键同样与切线弧鼠标重叠的办法来实现。
9、X--过滤器“面”,E--过滤器“边”,V--过滤器“顶点”,Z--缩小屏幕,F—全屏显示。
10、SW自带的螺纹孔向导多加利用。
11、配合参考也要多加利用。
12、异形孔特征要多加利用。
13、多利用“编辑草图平面”功能来达到转换大批新草图平面的目的。
14、抽壳特征可以对多实体零件中的单个实体进行单独操作。
15、文件夹的使用有些类似AutoCAD中的“层”的概念,进行集中管理,并且各项也可以添加批注说明。
16、多使用“轮廓”选择生成特征,方便快捷,还可以多次利用。
17、可以在相同的模型中多次使用同一草图绘制实体。
18、多实体零件可以进行实体的布尔运算,可以减化绘制步骤。
19、系列零件设计表可以单独存盘保存。
20、套合尺寸公差,可以选择反显示尺寸公差。
21、绘制草图时,按住“Ctrl”键,可以消除“自动推理线”,因此不会自动产生n向约束关系。
22、绘制草图时,当草图闭合以后,系统会自动闭合,让操作者重新选择点开始绘画。
23、草图绘制中,标注元素尺寸时最好同时给定尺寸的公差和有关前后缀文本,将来在生成工程图中时会顺利方便使用。
24、阵列特征更加灵活,可以沿曲线进行阵列,还可以对各种范围选择“填充阵列”,如方形,菱形等。
25、通过选择特征来建立圆角倒角,对整个特征的所有边线进行倒角。
Solidworks高级用户十大必备技能
Solidworks高级用户十大必备技能1.命令搜索–快速找到并激活任何Solidworks命令这是我在列表中最喜欢的技能，我希望与你分享。
命令搜索是启动命令的快速方法。
与其浏览菜单来查找命令，不如每月使用一次(或更少)，只需输入它的名称并从命令列表中启动它。
您还可以通过将图标拖放到命令管理器来自定义用户界面。
这是一种快速添加一些自定义内容的方法，以防您多次使用同一个命令。
此外，如果您想知道命令的位置，可以使用命令搜索来引导鼠标到命令的位置，并使用不可错过的红色大箭头来指向它。
要做到这一点，你所要做的就是点击命令旁边的眼镜，一劳永逸地看到它的位置。
2.上下文菜单-如何在消失时检索上下文菜单是鼠标旁边的弹出框，有一堆可点击的按钮。
调用上下文菜单是因为它根据所选的上下文看起来不同。
所有高级用户都可以使用上下文菜单，因为它可以为您的鼠标带来任何相关的命令，从而使您能够快速建模。
然而，大多数高级用户不知道如何在它消失时检索它。
如果您的鼠标没有直接移动到上下文菜单，它将会消失。
从某种意义上说，这是非常必要和敏感的。
如果你不注意它，它似乎会发疯。
我们都在做模特。
我们犹豫了一会儿，上下文菜单消失了。
好消息是它不会永远消失。
你可以通过按控制键来取回它。
只需确保您的鼠标位于最初显示的区域，它就会再次出现。
3.单键——你唯一需要记住的热键我认为在Solidworks中建模的最好方法是将一只手放在鼠标上，另一只手放在键盘上，准备按下'S'键。
当您按下'S'键时，您将启动一个可自定义的快捷方式栏，为您的鼠标带来一组命令。
这是你唯一需要知道的热键，因为有了它，你可以快速访问几十个命令。
这些快捷方式栏因建模环境(草图、零件、组件或绘图)而异。
这种模型技术非常快，因为你在考虑热键时不会犹豫。
通常，你浪费宝贵的时间思考，甚至把你的手放在你需要按的热键上。
相反，只要记住这一点，你的大脑就可以专注于建模。
Solidworks配合技巧
Solidworks配合技巧1.只要可能，将所有零部件配合到一个或两个固定的零部件或参考。
长串零部件解出的时间更长，更易产生配合错误。
2.不生成环形配合。
它们在您以后添加配合时可导致配合冲突。
3.避免冗余配合。
尽管SolidWorks 允许某些冗余配合（除距离和角度外都允许），这些配合解出的时间更长，使配合方案更难懂，如果出现问题，则更难诊断。
4.拖动零部件以测试其可用自由度。
5.尽少量使用限制配合，因为它们解出的时间更长。
6.一旦出现配合错误，尽快修复。
添加配合决不会修复先前配合问题。
7.在添加配合前将零部件拖动到大致正确位置和方向，因为这会给配合解算应用程序更佳机会将零部件捕捉到正确位置。
8.如果零部件引起问题，与其诊断每个配合，相反删除所有配合并重新创建常常更容易。
此对于同向对齐／反向对齐和尺寸方向冲突更是如此（您可反转尺寸所测量的方向）。
使用查看配合或通过使用树显示、查看配合和从属关系在Feature Manager设计树中扩展零部件来观阅零部件的配合。
9.只要可能，在装配体中完全定义每个零件的位置，除非您需要该零件移动以直观装配体运动。
带有众多可用自用度的装配体解出的时间更长，在您拖动零件时具有更不可预料的行为，且更容易产生"讨厌"错误（在您拖动时自我修复的错误）。
拖动零部件以检查其剩余自由度。
10.偶尔拖动零部件将之捕捉到位并修复配合错误。
11.压缩并解除压缩带有错误的配合有时修复配合错误。
12.当您给具有关联特征（其几何体参考装配体中其它零部件的特征）的零件生成配合时，避免生成圆形参考。
SOLIDWORKS装配体中配合的一些技巧汇总
SOLIDWORKS装配体中配合的一些技巧汇总作者：雷瓦小编 | 发布时间：2018-09-19在SOLIDWORKS 中进行装配时，除了最常规的“配合”命令以外，还有很多方便的操作和技巧来加快我们的装配工作，有些场合下会比“配合”命令来得更快捷、更灵活、更智能，下面我来介绍几种常用的配合技巧：1. 【快捷配合】：这是一种很常用的配合方式，特别是单独做一两个零件的标准配合时，就没必要去打开配合命令了。
方法是先按住Ctrl键，然后分别选中2个要配合零件的目标面，即可弹出快捷配合栏，并且软件会智能判断最可能的配合类型以虚线方框显示，方便自己确认，当然这时也可以选择配合命令，来使用其他配合类型：而且这种操作方式不仅对标准配合类型有效，更方便的是对一些高级配合的快速识别，比如“宽度”、“对称”等，这样就不用自己去分组选择了：2. 【智能配合】：这也是一种常用的配合方式，针对单个零件的配合效率特别高。
方法是先按住Alt键，然后选中第一个要配合零件的目标面A（一般为较小的那个零件，而且是可活动的），拖动它，这时会进入半透明的智能配合状态，继续拖动到第二个要配合零件的目标面B（一般为固定的零件），即可智能吸附上去，确认位置后放手，会弹出快捷配合栏，并且软件已经智能选择最恰当的配合类型了，最后打钩确认即可：3. 【配合参考】：说直观点就是预定义的配合，这种方式对于要制作常用的设计库零件来说非常有必要，能大大提高设计库的使用效率，其实我们 Toolbox 里的标准件都是做了这种配合参考，所以使用起来很方便，比如单个拖动螺钉到孔上，会自动吸附并配合，所以我们自己制作的设计库零件也能达到这种效果，只要加上“配合参考”即可实现：4. 【预览窗口】：有时候在一个比较大的装配体上安装比较小的零件时，为了配合它的不同面，需要旋转整个装配体，会显得很麻烦，而且可能由于显卡性能有限，会感觉比较卡顿，或者做着做着，这个小零件突然“消失不见”了？！这样效率就很低下，此时就可以考虑用预览窗口的方式，孤立这个小零件来操作，然后我们可以单独操作它，会很方便、很直观：5. 【磁力配合】：这是2017版新增的强大功能，在2018版中又得到了进一步的增强。
SolidWorks 高级版 功能简介
SolidWorks高级包功能简介SolidWorks 在标准版中拥有全部的建模功能，包含装配与工程图等，可完成全部的设计工作。
序号功能亮点功能描述1 界面特点动感、清丽、直观的用户界面与潮流的设计流程。
可以自定义菜单、工具条、设计资源等。
2 SWIFT 智能特性技术该技术包括：草图、特征、拔模、圆角、装配等项目，可以自行解决故障的专家功能。
3 SWIFT Instant3D这是基于SWIFT 框架的多种独特新功能中的一种，用户直接在模型上控制拖动控标便可轻松地创建和修改3D 模型特征。
4 SWIFT Dimxpert自动尺寸方案。
SWIFT DimXpert能自动设置零件上的几何尺寸和容差，节省了时间并提供了所有设计组所需的专业信息。
5 Design Clipart用户可用它搜索文件系统，查找现有设计中的草图、表格、图像、特征、视图或DWG 块。
6 文件打包按装配参考关系把相关的文件归拢在一处或打入压缩包，便于数据管理。
7 3D 打印联接快速成型设备，直接获得三维模型。
8 外观特色丰富而方便的表面纹理、贴图，在没有渲染时就能得到较好的视觉效果。
9 相机功能镜头飞行功能，可在任一位置动态地查看模型，比如进入复杂腔体内部进行观察。
10 基本建模拉伸（有基面变位能力），旋转，多轨迹扫描，放样，曲面加厚等。
11 增效建模方法拔模，抽壳，筋板，比例缩放，圆顶，任意多边变形，变形，压凹，弯曲，包覆等。
12 特征编辑工具实体分割，布尔运算，实体移动复制，多实体零件存为装配。
13 阵列功能线性，圆周，镜像，基于表格，基于草图，基于曲线，区域填充等丰富的阵列形式。
14 扣合特征塑料件上常用的零件结构诸如弹性卡扣、螺钉孔位、通风口等可以很简便地自动生成。
15 曲面建模除了包含基本建模方法外。
还包含：圆角，等距，延展，直纹，填充，任意多边形（自由变形曲面），中面，分型面，延伸，剪裁，缝合，移动/复制等丰富的编修方法。
solidworks高级装配体技巧和应用
在装配体中，选择需要继承的子装配体，然后在工具栏中选择“继承”选项。在继承属 性管理器中，选择需要继承的父装配体和配置参数等参数，然后单击“确定”按钮。子 装配体将自动继承父装配体的配置参数，无需手动调整。这有助于减少错误和提高装配
效率。
03
装配体配合技巧
高级配合
高级配合
在SolidWorks中，高级配合可以提供更多的配合选项，以满 足更复杂的装配需求。例如，使用“路径配合”可以创建沿 着特定路径运动的装配体组件。
1. 使用SolidWorks的 导入和导出向导来转 换文件格式。
2. 在导出时，确保选 择正确的文件格式和 选项，以保持数据的 完整性和准性。
3. 在导入时，注意检 查导入的组件是否符 合要求，并进行必要 的调整和修复。
THANKS
感谢观看
2. 检查每个组件的属性和配置， 确保它们正确无误。
总结词：识别和解决装配体中的 问题
1. 使用“检查配合”工具来检查 装配体中的配合错误。
3. 在装配体中手动检查和调整组 件的位置和配合关系。
装配体导入导
总结词：与其他软件 交换数据
详细描述：在 SolidWorks中，可以 通过导入和导出功能 与其他CAD软件进行 数据交换。以下是一 些建议
配合预测
高级配合通常需要更多的调整和预测，以确保组件正确地配 合在一起。通过不断尝试和调整，可以找到最佳的配合设置 。
机械配合
机械配合
机械配合是SolidWorks中一种特殊的 配合类型，它允许组件之间存在更复 杂的相对运动。例如，可以使用“齿 轮配合”来创建两个齿轮之间的正确 啮合。
动态模拟
使用机械配合时，可以利用 SolidWorks的动态模拟功能来检查装 配体的运动是否符合预期。这有助于 在早期阶段发现和修正问题。
solidworks高级装配体技巧
装配体组件的插入与配合
总结词
掌握组件的插入与配合方法
详细描述
在装配体中插入组件时，需要选择适当的配合方式以确保组件之间的正确位置和 旋转。常见的配合方式包括面配合、边配合、线性配合和角度配合等。通过选择 适当的配合类型和参数，可以精确控制组件的位置和相对关系。
装配体特征的创建与使用
总结词
利用装配体特征提高设计效率
05
实例演示与技巧总结
实例一：复杂装配体的设计
总结词
详细描述
通过实例演示，掌握复杂装配体的设计方法， 提高设计效率。
在SolidWorks中，复杂装配体的设计需要 遵循一定的步骤和技巧。首先，要明确各个 零部件之间的约束关系，并合理使用标准件 库。其次，利用布局草图进行装配体设计， 可以方便地调整零部件的位置和角度。最后， 通过配合参考和布局草图，可以快速完成复 杂装配体的设计。
提高设计的可读性和可维护性。
实例三：优化大型装配体的性能
要点一
总结词
要点二
详细描述
了解如何优化大型装配体的性能，提高软件运行效率。
大型装配体的性能优化是SolidWorks中一个重要的技巧。 通过合理地使用轻化零部件、只显示装配体树中的活动零 部件以及关闭不必要的装配体树节点等技巧，可以显著提 高软件的运行效率。此外，还可以通过将装配体另存为模 板来重复使用装配体结构和配置，减少重复劳动和错误的 发生。
优化装配体性能
优化装配体结构，提高其刚度和稳定性，以减少振动和变形 。这可以通过加强关键零部件、优化连接方式和布局来实现 。
使用干涉检查与碰撞检测
干涉检查
在装配体中检查零部件之间的干涉情 况，以避免在真实使用过程中出现卡 滞、摩擦或损坏。通过干涉检查，可 以及时发现和修正设计中的问题。
solidworks里面两个圆柱曲面的配合
SolidWorks是一款专业的三维建模软件，广泛应用于工程设计、机械制造和产品研发等领域。
在SolidWorks软件中，两个圆柱曲面的配合是设计中经常遇到的问题。
如何实现两个圆柱曲面的配合，是设计师需要掌握的重要技能之一。
在SolidWorks软件中，实现两个圆柱曲面的配合有多种方法，下面将介绍其中一种常用的方法：1. 创建两个圆柱曲面在SolidWorks软件中创建两个圆柱曲面。
可以通过绘制圆形草图并拉伸来创建圆柱曲面，也可以通过实体建模中的圆柱体命令创建圆柱曲面。
确保两个圆柱曲面的直径和长度相匹配，以便进行后续的配合操作。
2. 选择配合类型在SolidWorks软件中，配合是指两个或多个零件之间的相互作用关系，包括啮合配合、阵列配合、位移配合等。
对于两个圆柱曲面的配合，常用的类型包括啮合配合和位移配合。
设计师可以根据实际需求选择合适的配合类型。
3. 进行配合操作在选择了合适的配合类型之后，接下来就可以进行配合操作。
在SolidWorks软件中，配合操作通常包括选择配合的特征、定义配合的位置和方向、设置配合的公差等步骤。
设计师需要根据实际情况和要求，精确地指定配合的参数，以确保配合的准确性和稳定性。
4. 检查和验证配合完成配合操作后，还需要对配合进行检查和验证。
设计师可以使用SolidWorks软件提供的仿真和分析工具，对配合进行力学、动力学、热学等方面的验证。
通过验证结果，设计师可以评估配合的性能和稳定性，对配合进行必要的调整和优化。
5. 文档和备份配合设计师还需要对配合进行文档和备份。
在SolidWorks软件中，设计师可以通过创建装配体、生成零件图纸、导出配合报告等方式，对配合进行详细的记录和说明。
设计师还需要定期对配合进行备份，以防止意外丢失或损坏。
总结起来，SolidWorks软件中两个圆柱曲面的配合，是一个复杂而又重要的工程设计问题。
设计师需要掌握配合的基本原理和方法，熟练运用SolidWorks软件的配合工具和功能，才能实现高质量、稳定性的配合。
Solidworks的高级装配设计技巧与方法
Solidworks的高级装配设计技巧与方法Solidworks是一款被广泛应用于机械设计和工程领域的三维建模软件。
它具有强大的装配设计功能，可以帮助工程师高效地完成复杂装配设计任务。
本文将介绍一些Solidworks的高级装配设计技巧与方法，旨在帮助读者更加深入了解和应用这些功能。
1. 使用约束关系优化装配设计在进行装配设计时，合理设置各个零件的约束关系是十分重要的。
Solidworks 提供了多种约束关系，如：平行、垂直、对称等，可以根据设计要求对零件进行约束。
但在复杂的装配设计中，可能会出现约束过多或者冲突的情况。
为了优化装配设计，可以使用Solidworks的约束关系优化功能，在初始阶段发现并解决这些问题，以提高设计效率和准确性。
2. 使用配置管理简化设计重复性工作在一些装配设计中，可能存在多个类似但不完全相同的零件。
为了简化设计过程并减少工作量，可以使用Solidworks的配置管理功能。
通过创建不同的配置，可以在单个文档中保存多个不同的零件状态。
这样，在进行装配设计时，只需要通过切换配置来选择合适的零件状态，而不需要重新绘制和约束零件。
配置管理功能不仅提高了设计的灵活性和可重用性，还能减少设计变更时的工作量。
3. 使用大型装配模式提高性能在处理大型装配时，Solidworks可能会因为数据量庞大而变慢。
为了提高软件的性能和响应速度，可以使用大型装配模式。
大型装配模式可以将一部分零件、表面细节和装配定义的计算去除，从而减少计算时间和资源占用。
通过切换到大型装配模式，可以在设计过程中更加流畅地操作和查看装配模型，提高工作效率。
4. 使用实体工具简化复杂装配模型在一些复杂的装配设计中，可能需要涉及到大量的操作和处理，使得装配模型变得繁琐和臃肿。
为了简化这些复杂模型，可以使用Solidworks的实体工具。
实体工具可以将多个实体合并为一个实体，或者从一个实体中提取出一个实体。
通过使用实体工具，可以使得装配模型更加简洁和易于管理，提高设计效率。
Solidworks高级装配技巧
本课件仅供大家学习学习 学习完毕请自觉删除
谢谢 本课件仅供大家学习学习
学习完毕请自觉删除 谢谢
第一节 配合技巧
配合解算速度： 关系配合（重合、平行） 逻辑配合（宽度、凸轮、齿轮） 距离/角度配合 限制配合
使用子装配体 尽量按照产品的层次结构使用子装配体组织产品，
避免把所有零件添加到一个装配体内。使用子装配体，一 旦设计有变更，只有需要更新的子装配体才会被更新，否 则的话，装配体内所有配合都会被更新。
据配合参考自动添加相应的配合关系，加快装配速度。 注：配合参考多用于标常件。
配合参考案例
零部件套管、轴01 和轴02 各有一个名为轴的配合参 考，定义如下：如果套管是某装配体的一个零部件，当您 将轴01 插入该装配体时，它们会自动配合。但如果插入 轴02，则它不会与套管自动配合，因为它们的参考包含 不同的实体数。
你可以讲装配体特征反馈到所影响的零件内。
第六节 综合案例
O圈 B108
前盖
拉杆
螺钉2.5
内六角 螺钉
密封螺钉
机壳
丝杠 后盖
接头
密封 108
键
内六角 螺钉
连接 器
销钉
电机 O圈105
密封 105
12.避免循环参考 大部分循环参考发生在与关联特征配合的时候，有时
也会发生在与阵列零部件配合的时候。如果装配体需要至 少两次重建才能达到正确的结果，那么装配体中很可能存 在循环参考。B重合距离A
10mm
配合参考
配合参考： 指定零部件的一个或多个实体作为自动添加配合的参
考 当插入具有配合参考的零部件到装配体时，软件会根
您可以使用封套来快速改变装配体零部件的显示状态。您 还可以使用封套（单独使用或与文件属性组合使用）为其它 编辑操作选取零部件，例如进行压缩、复制或删除操作。
solidworks高级装配
文件路径过长
详细描述
当装配体的文件路径过长时，可能会导致无法正常打开或 保存。尝试将装配体移动到较短的路径下，或者使用相对 路径来打开文件。
装配体中的组件无法正确约束
总结词
约束冲突或组件问题
详细描述
当装配体中的组件无法正确约束时，可能是由于约束冲 突或组件问题。检查约束条件是否正确设置，并确保所 有组件都已正确导入到装配体中。
利用历史记录
利用装配历史记录功能，快速回溯和 重复之前的装配步骤。
使用布局草图
在装配开始前创建布局草图，明确各 零部件的位置和约束关系，提高装配 准确性。
利用配合参考
合理使用装配参考，如面、线、点等， 简化零部件的定位和约束。
解决装配冲突的技巧
识别冲突类型
使用诊断工具
了解常见的装配冲突类型，如过定义、欠 定义、循环定义等，有助于快速定位问题 。
手动调整组件的位置，通过拖动、旋 转或缩放组件，将其放置到所需位置。
组件的约束
尺寸约束
通过设定尺寸参数，如长度、距 离、角度等，来限制组件之间的
相对位置。
几何约束
利用几何特征，如重合、平行、垂 直等，来约束组件的位置和方向。
运动约束
设定组件的运动范围和方向，使其 在装配体中保持固定或可动状态。
组件的布局
阵列布局
通过创建线性或圆形阵列，快速布置多个相同或相似 的组件。
镜像布局
利用镜像功能，复制并翻转一个组件，以实现对称或 非对称布局。
参数化布局
根据参数值的变化，动态调整组件的位置和数量，以 满足不同的设计需求。
组件的复制
复制粘贴
在装配体中复制一个组件，并粘贴到其他位置。
拖放复制
solidworks 方孔圆孔中心配合
solidworks 方孔圆孔中心配合
在SolidWorks中，有几种方法可以创建方孔与圆孔的中心配合。
1. 使用配合约束：在装配模式下，将方孔和圆孔的组件放置到装配体中。
然后，选择配合约束工具，并选择方孔和圆孔中心进行配合约束。
这将使方孔和圆孔的中心对齐并保持中心配合。
2. 使用位置自由度：在零件模式下，将方孔和圆孔的组件放置在装配体中。
然后，选择组件的位置，使方孔和圆孔的中心对齐。
使用位置自由度工具，将方孔和圆孔的位置约束为中心配合。
3. 使用零件设计：在零件模式下，创建方孔和圆孔的零件。
然后，在装配模式下，将方孔和圆孔的零件放置到装配体中。
使用零件设计工具，将方孔和圆孔的中心对齐并保持中心配合。
使用这些方法中的任何一个，都可以在SolidWorks中创建方
孔与圆孔的中心配合。
solidworks圆弧与平面距离配合
solidworks圆弧与平面距离配合
在SolidWorks中，您可以使用"距离"配合（Distance Mate）来定义圆弧与平面之间的距离。
下面是一些步骤来执行这个配合：
1.打开SolidWorks：启动SolidWorks软件并打开您的装配文件。
2.选择配合工具：进入装配模式后，选择"配合"工具。
这通常在
顶部工具栏的"配合"图标中。
3.选择对象：选择圆弧和平面。
您可以使用鼠标拖动以旋转和缩
放装配，以便更轻松地选择合适的对象。
4.应用距离配合：在选择了圆弧和平面后，选择"距离"配合类型。
这通常是在配合属性对话框中选择的一个选项。
5.设置距离：在配合属性对话框中，您将能够设置圆弧与平面之
间的距离。
输入所需的距离值。
6.完成配合：确认您的设置，并单击"确定"或"应用"以完成配合。
请注意，如果涉及到复杂的装配，可能需要在设置距离配合之前执行其他配合或约束，以确保组件正确定位。
确保在完成所有必要的约束和配合后，保存并重新生成装配以使更改生效。
以上是基本步骤，具体操作可能会有些变化，具体取决于您的SolidWorks版本。
如果您有特定的问题或更多的要求，请查阅SolidWorks的文档或在线帮助资源。
solidworks磁力配合技巧
solidworks磁力配合技巧SolidWorks磁力配合技巧SolidWorks是一款广泛应用于机械设计领域的三维建模软件，其强大的功能和易于使用的界面深受用户喜爱。
在机械设计中，磁力配合是一种常见的连接方式，本文将介绍SolidWorks中的磁力配合技巧。
一、磁力配合的基本概念磁力配合是一种通过磁力吸附实现连接的方式，常用于机械设计中的连接件设计。
在SolidWorks中，磁力配合可以通过使用“磁力配合”功能来实现。
二、磁力配合的创建方法在SolidWorks中，创建磁力配合需要先创建两个零件，然后在其中一个零件上创建一个磁力配合孔，再在另一个零件上创建一个磁力配合面。
具体步骤如下：1. 创建两个零件，分别为“零件1”和“零件2”。
2. 在“零件1”上创建一个磁力配合孔。
选择“插入”菜单中的“孔”，在弹出的对话框中选择“磁力配合孔”，然后按照提示设置孔的参数。
3. 在“零件2”上创建一个磁力配合面。
选择“插入”菜单中的“面”，在弹出的对话框中选择“磁力配合面”，然后按照提示设置面的参数。
4. 将“零件1”和“零件2”组装在一起。
选择“组装”菜单中的“组装”，然后按照提示将两个零件组装在一起。
5. 完成磁力配合的创建。
在组装完成后，可以通过选择“磁力配合”功能来查看磁力配合的效果。
三、磁力配合的优化方法在实际的机械设计中，磁力配合的效果可能会受到多种因素的影响，如磁力的强度、磁力配合孔的尺寸等。
为了优化磁力配合的效果，可以采取以下方法：1. 调整磁力配合孔的尺寸。
磁力配合孔的尺寸对磁力配合的效果有很大的影响，可以通过调整孔的尺寸来优化磁力配合的效果。
2. 增加磁力的强度。
磁力的强度越大，磁力配合的效果就越好。
可以通过增加磁力的强度来优化磁力配合的效果。
3. 使用磁力配合的预处理功能。
在SolidWorks中，可以使用磁力配合的预处理功能来优化磁力配合的效果。
选择“磁力配合”功能，然后选择“预处理”，按照提示设置参数即可。
solidworks曲面相切配合
solidworks曲面相切配合
在Solidworks中，曲面相切配合是一种常见的设计需求。
当我
们需要将两个曲面拼接或者配合在一起时，曲面相切配合是一种非常有用的工具。
下面介绍一些实现曲面相切配合的方法：
1. 使用曲面拐角特征。
在Solidworks中，我们可以使用曲面拐角特征来创建曲面相切配合。
首先，我们需要创建两个曲面，然后在其中一个曲面上添加曲面拐角特征，选择相切选项即可实现曲面相切配合。
2. 使用曲面剪切特征。
曲面剪切特征是一种非常灵活的曲面编
辑工具，在进行曲面相切配合时也非常有用。
我们可以通过曲面剪切特征来调整曲面的形状，使其与另一个曲面相切配合。
3. 使用曲面修剪和合并工具。
如果我们需要将多个曲面进行配合，可以使用Solidworks中的曲面修剪和合并工具。
首先，我们需
要将多个曲面合并成一个实体，然后使用曲面修剪工具对其进行修剪，最后使用曲面合并工具将它们重新合并。
总之，Solidworks中的曲面相切配合工具非常强大，可以帮助
我们实现各种复杂的设计需求。
熟练掌握这些工具，将会大大提高我们的设计效率和精度。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
使用快捷高效的配合方式
在装配体内部使用智能配合
– 将零件插入到装配体中 – 选中要配合的面或边线，按住Alt键，拖放到要配合的目标上。
© 2006 SolidWorks Corp. Confidential.
7
使用快捷高效的配合方式
配合参考
– 允许用户在不打开零件的情况下实现智能配合。通过在零件中指定一 个面、边线或顶点作为配合参考，就可以从设计库窗格或Windows资源 管理器中直接拖放零件进行智能配合。 – 插入带配合参考的零件时，系统会自动识别潜在的配合对象。
© 2006 SolidWorks Corp. Confidential.
9
使用快捷高效的配合方式
捕获配合参考
– 可以使用已有的配合来为零件定义配合参考。当在装配体环境中编辑 零部件时，才可以使用配合参考对话框来捕获参考。
© 2006 SolidWorks Corp. Confidential.
© 2006 SolidWorks Corp. Confidential.
5
使用快捷高效的配合方式
在打开的零件文档中使用智能配合：
– 平铺窗口 – 拖动零件的边线到装配体窗口中，放置在目标零件上。在放置过程中， 按Tab键来旋转零件。
© 2006 SolidWorks Corp. Confidential.
26
练习
练习2-高级配合
– 生成皮带/链 – 限制配合 – 凸轮配合
© 2006 SolidWorks Corp. Confidential.
27
© 2006 SolidWorks Corp. Confidential.
8
使用快捷高效的配合方式
多个配合实体
– 每个配合参考可包含多至三个配合实体：主要、第二和第三参考实体。 其中的每个实体均可具有一个指定的配合类型和对齐。若要实用两个 零部件自动配合，其配合参考必须具有相同的： 名称 实体数 对应实体
– 将旋转和平移相关联，可用于齿轮和齿条的关联，或者任何传输系统， 例如滚筒或轮子在面上的旋转。
© 2006 SolidWorks Corp. Confidential.
20
多种高级配合类
螺旋配合
– 螺旋配合将两个零部件约束为同心，还在一个零部件的旋转和另一个 零部件的平移之间添加纵倾几何关系。
© 2006 SolidWorks Corp. Confidential.
11
创建并使用智能零部件
制作智能零部件：
– 创建定义的装配体，它包含有：想使之智能化的零部件、与智能零部 件关联的零部件、与智能零部件关联并包含特征的零部件。 – 在【智能零部件】框中选择要作为智能零部件的零件；在【零部件】 框中选择相关联的零部件；选择关联的特征作为智能特征。
SolidWorks 高级装配： 第2课 高级配合技术
凯士达信息技术开发有限公司 技术工程师 熊良成 xionglc@
Image courtesy of National Optical Astronomy Observatory, operated by the Association of Universities for Research in Astronomy, under cooperative agreement with the National Science Foundation.
© 2006 SolidWorks Corp. Confidential.
21
多种高级配合类
线性/线性耦合
– 在一个零部件的平移和另一个零部件的平移之间建立几何关系。
© 2006 SolidWorks Corp. Confidential.
22
多种高级配合类
限制配合
– 允许零部件在距离配合和角度配合的一定数值范围内移动。
© 2006 SolidWorks Corp. Confidential.
17
多种高级配合类型
铰链
– 铰链配合将两个零部件之间的移动限制在一定的旋转范围内。其效果 相当于同时添加同心配合和重合配合。
铰链配合优点：
– 建模时，只需应用一个配合 – 如果运行分析，则反作用力和结果会与铰链配合相关联，。
13
教学案例
案例：Mates
© 2006 SolidWorks Corp.
孔系列
– 孔系列是一种特殊的装配体特征，利用它可以在装配体的零件上建立 孔特征。所建立的孔特征贯穿与孔轴线相交的所有未被压缩的零件。
© 2006 SolidWorks Corp. Confidential.
教学主题
使用快捷高效的配合方式
创建并使用智能零部件 多种高级配合类型
© 2006 SolidWorks Corp. Confidential.
2
教学目标
使用快捷高效的方式配合零部件
应用配合参考于有效的装配体 创建并使用智能零部件
使用多种高级配合类型
© 2006 SolidWorks Corp. Confidential.
10
创建并使用智能零部件
智能零部件
– 智能零部件是一些预先配置好的零件，当插入装配体时，将生成相关 的零件和特征。将某些装配方式、型号固定的零件设置为智能零部件。 – 使零部件具有智能，也就是将其它零部件和特征与智能零部件关联起 来。在装配体中插入智能零部件时，可以选择是否插入关联的零部件 和特征。
© 2006 SolidWorks Corp. Confidential.
12
创建并使用智能零部件
自动调整大小：
– 该选项用来确定零部件的位置和大小。 – 通过选择圆柱面作为配合参考，智能零部件会根据读取的尺寸选择一 个合适的配置。 – 只有轴式零件才能使用这个选项，因为它是基于圆柱的参考。
© 2006 SolidWorks Corp. Confidential.
© 2006 SolidWorks Corp. Confidential.
18
多种高级配合类型
齿轮配合
– 定义两种机械齿轮或滑轮之间的关系，可以用这种配合来指定零部件 之间的传动比率。
© 2006 SolidWorks Corp. Confidential.
19
多种高级配合类型
齿条小齿轮配合
15
多种高级配合类型
皮带/链
– 是一种特殊的装配体特征，用以对滑轮或链轮系统进行建模。
© 2006 SolidWorks Corp. Confidential.
16
多种高级配合类型
凸轮配合
– 是一种相切或重合配合，它允许用户指定一个圆柱面、平面和点与一 系列相切的拉伸面之间进行配合，通常在凸轮上会存在这种相切的拉 伸面。
3
工程背景
用简单、高效的方式快速的完成装配工作
© 2006 SolidWorks Corp. Confidential.
4
使用快捷高效的配合方式
SmartMates
– 装配体实际上是零件的组合。SmartMates 功能通过动态的技术既快又 好地创建各种常用配合，从而节省时间。
优点
– 配合关系的添加占用了装配的绝大部分时间。配合参考能极大限度的 加快装配的速度，提高工作效率，而且能保证配合的正确性。
© 2006 SolidWorks Corp. Confidential.
23
多种高级配合类
路径配合
– 将零部件上所选的点约束到路径。可以在装配体中选择一个或多个实 体来定义路径。可以定义零部件在沿路径经过时的纵倾、偏转和摇摆。
© 2006 SolidWorks Corp. Confidential.
24
多种高级配合类
锁定配合
– 保持两个零部件之间的相对位置和方向。零部件相对于对方被完全约 束。
© 2006 SolidWorks Corp. Confidential.
25
练习
练习1-智能零部件
– 制作装配体 – 制作智能零部件
© 2006 SolidWorks Corp. Confidential.
