以太网口设计参考
经典中的经典 以太网电接口采用UTP设计的EMC设计指导书
�以太网电接口采用UTP设计的EMC设计指导书一、UTP（非屏蔽网线）的介绍非屏蔽网线由两根具有绝缘保护层的铜导线组成，两根绝缘铜导线按照一定密度绞在一起，每一根导线在传输中辐射的电波会与另外一根的抵消，这样可降低信号的干扰程度。
用来衡量UTP的主要指标有：1、衰减：就是沿链路的信号损失度量。
2、近端串扰：测量一条UTP链路对另一条的影响。
3、直流电阻。
4、衰减串扰比（ACR）。
5、电缆特性。
二、10/100/1000BASE-T以太网电接口原理图设计10/100/1000BASE-T以太网口电路按照连接器的种类网口电路可以分为：网口变压器集成在连接器里的网口电路和网口变压器不集成在连接器里的网口电路。
1、网口变压器未集成在连接器里的网口电路原理图网口电路主要包括PHY芯片，网口变压器，网口连接器三部分，图中左侧的八个49.9Ω的电阻是差分线上的终端匹配电阻，其阻值的大小由差分线的特性阻抗决定，当变压器内的线圈匝数发生变化时，其阻值也跟随变化，保证两者的阻抗匹配。
由电容组成的差模、共模滤波器可以增强EMC性能。
在线圈的中心抽头处接的电容可以有效的改善电路的抗EMC性能，合理的选择电容值可以使电路的EMC做到最优。
电路的右侧四个75Ω的电阻是电路的共模阻抗。
2、网口变压器集成在连接器里的网口电路原理图网口电路主要包括PHY芯片，网口连接器两部分，网口变压器部分集成在接口内部，同样左侧的49.9Ω的电阻阻值也是由变压器的匝数及差分线的特性阻抗决定的。
中间的电容组成共模、差模滤波器，滤除共模及差模噪声。
75Ω的共模电阻也集成在网口连接器的内部。
3、网口指示灯电路原理图带指示灯的以太网口电路原理图与不带指示灯灯的大致相同，只是多出指示灯的驱动电路。
注意点：1）、两个匹配电阻是否需要根据PHY层芯片决定，如有的PHY层芯片内部集成匹配电阻就不需要。
匹配电阻是接地还是接电源也是由PHY芯片决定，一般接电源。
以太网EMC接口电路设计与PCB设计说明
以太网EMC接口电路设计及PCB设计我们现今使用的网络接口均为以太网接口，目前大部分处理器都支持以太网口。
目前以太网按照速率主要包括10M、10/100M、1000M三种接口，10M应用已经很少，基本为10/100M所代替。
目前我司产品的以太网接口类型主要采用双绞线的RJ45接口，且基本应用于工控领域，因工控领域的特殊性，所以我们对以太网的器件选型以及PCB设计相当考究。
从硬件的角度看，以太网接口电路主要由MAC（Media Access Controlleroler）控制和物理层接口（Physical Layer，PHY）两大部分构成。
大部分处理器内部包含了以太网MAC控制，但并不提供物理层接口，故需外接一片物理芯片以提供以太网的接入通道。
面对如此复杂的接口电路，相信各位硬件工程师们都想知道该硬件电路如何在PCB上实现。
下图1以太网的典型应用。
我们的PCB设计基本是按照这个框图来布局布线，下面我们就以这个框图详解以太网有关的布局布线要点。
图1 以太网典型应用1.图2网口变压器没有集成在网口连接器里的参考电路PCB布局、布线图，下面就以图2介绍以太网电路的布局、布线需注意的要点。
图2 变压器没有集成在网口连接器的电路PCB布局、布线参考a)RJ45和变压器之间的距离尽可能的短，晶振远离接口、PCB边缘和其他的高频设备、走线或磁性元件周围，PHY层芯片和变压器之间的距离尽可能短，但有时为了顾全整体布局，这一点可能比较难满足，但他们之间的距离最大约10~12cm，器件布局的原则是通常按照信号流向放置，切不可绕来绕去；b)PHY层芯片的电源滤波按照要芯片要求设计，通常每个电源端都需放置一个退耦电容，他们可以为信号提供一个低阻抗通路，减小电源和地平面间的谐振，为了让电容起到去耦和旁路的作用，故要保证退耦和旁路电容由电容、走线、过孔、焊盘组成的环路面积尽量小，保证引线电感尽量小；c)网口变压器PHY层芯片侧中心抽头对地的滤波电容要尽量靠近变压器管脚，保证引线最短，分布电感最小；d)网口变压器接口侧的共模电阻和高压电容靠近中心抽头放置，走线短而粗（≥15mil）；e)变压器的两边需要割地：即RJ45连接座和变压器的次级线圈用单独的隔离地，隔离区域100mil以上，且在这个隔离区域下没有电源和地层存在。

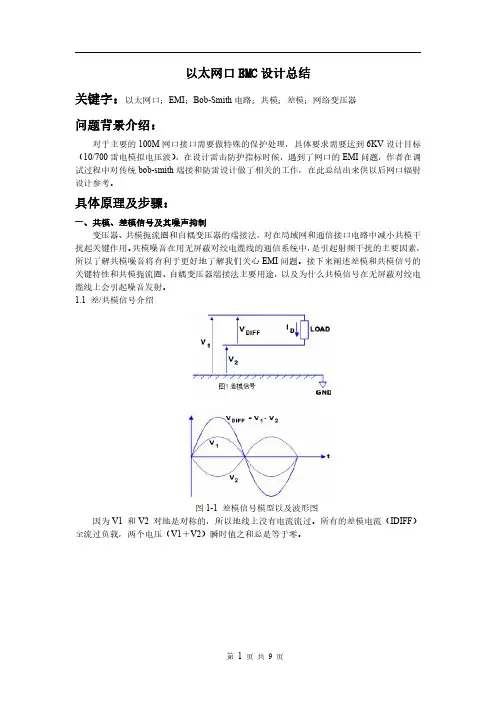

RJ45以太网口辐射设计总结
以太网口EMC设计总结关键字：以太网口；EMI；Bob-Smith电路；共模；差模；网络变压器问题背景介绍：对于主要的100M网口接口需要做特殊的保护处理，具体要求需要达到6KV设计目标（10/700雷电模拟电压波），在设计雷击防护指标时候，遇到了网口的EMI问题，作者在调试过程中对传统bob-smith端接和防雷设计做了相关的工作，在此总结出来供以后网口辐射设计参考。
具体原理及步骤：一、共模、差模信号及其噪声抑制变压器、共模扼流圈和自耦变压器的端接法，对在局域网和通信接口电路中减小共模干扰起关键作用。
共模噪音在用无屏蔽对绞电缆线的通信系统中，是引起射频干扰的主要因素，所以了解共模噪音将有利于更好地了解我们关心EMI问题。
接下来阐述差模和共模信号的关键特性和共模扼流圈、自耦变压器端接法主要用途，以及为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射。
1.1差/共模信号介绍图1-1差模信号模型以及波形图因为V1和V2对地是对称的，所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载，两个电压（V1＋V2）瞬时值之和总是等于零。
图1-2共模信号模型以及波形图因为在负载两端没有电位差，所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
两个电压瞬时值之和（V1＋V2）不等于零。
相对于地而言，每一电缆上都有变化的电位差，这变化的电位差就会从电缆上发射电磁波。
1.2电缆线上产生的共模、差模噪音及其EMC电子设备中电缆线上的噪音有从电源电缆和信号电缆上产生的辐射噪音和传导噪音两大类。
这两大类中又分为共模噪音和差模噪音两种。
差模传导噪音是电子设备内部噪音电压产生的与信号电流或电源电流相同路径的噪音电流，如图1-3a所示。
减小这种噪音的方法是在信号线和电源线上串联差模扼流圈、并联电容或用电容和电感组成低通滤波器，来减小高频的噪音，如图1-3b所示。
图1-3差模噪声及其抑制差模辐射噪音是图1-3b电缆中的信号电流环路所产生的辐射。
基于FPGA的千兆以太网端口通信的设计
设计思路
设计需求：本次演示旨在设计一个具有十个端口的千兆以太网接口，以满足 高数据传输速率和多任务处理的需求。
设计原理：基于FPGA的十端口千兆以太网接口的设计原理是利用FPGA的并行 处理能力，将十个千兆以太网物理层（PHY）芯片与FPGA集成在一起，实现高速 数据传输。
逻辑实现：通过FPGA编程语言（如VHDL或Verilog）实现逻辑设计，完成十 个端口的千兆以太网接口的配置和管理。
另外，我们还需要定义一个以太网帧的发送模块。该模块包括一个外部存储 器接口、一个封装模块和一个曼彻斯特编码器。当需要发送一个数据帧时，外部 存储器接口会从存储器中读取数据并将其传递给封装模块。封装模块会将数据封 装成一个以太网
帧，然后将其传递给曼彻斯特编码器。曼彻斯特编码器会将数字信号转换为 模拟信号，以便在物理层上进行传输。
结论
基于FPGA的十端口千兆以太网接口的设计与实现具有重要的应用价值和优势。 在硬件设计中，通过选用高性能的PHY芯片和优化信号完整性分析等措施，提高 了数据传输的稳定性和可靠性。在软件设计中，实现了以太网协议栈和TCP/IP协 议，
并添加了异常处理机制。经过严格的测试和验证，设计的接口具有高性能、 高稳定性、高可靠性等特点，适用于各种需要多端口千兆以太网连接的应用场景。
我们将FPGA中的数据通过SGMII接口传输到以太网控制器中，或者将从以太 网控制器中接收到的数据传递给FPGA处理。
五、SPI接口设计
SPI接口用于在FPGA和外部存储器之间进行数据传输。在设计中，我们使用 了一种同步串行通信协议来实现数据传输。该协议使用一根时钟线和多根数据线 来传输数据，具有简单、高速和可靠等优点。我们将需要保存的数据通过SPI接 口存储到一个外部存储
03 二层技术-以太网交换命令参考-以太网端口命令
目录
1 以太网端口配置命令 .......................................................................................................................... 1-1 1.1 以太网端口通用配置命令 .................................................................................................................. 1-1 1.1.1 default..................................................................................................................................... 1-1 1.1.2 description ........................................................................................
RJ45以太网口防雷设计总结
线过孔 < 表层走线 < 内层走线，因此当共模防护指标一定时，高压部分与低压部分的绝 缘距离应该为接地螺钉 > 电容、电阻焊盘 > 走线过孔 > 表层走线 > 内层走线。这是因
为螺钉整个为金属体，暴露面积比较大，容易成为放电通路。电容和电阻焊接两端表面为金
属，同时由于形状为长方体，有棱角，很容易形成尖端放电。过孔在网口部分有很多，表面
其次，网口防雷电路在器件选型和 PCB 设计过程中要注意以下几点： a，为了保证共模隔离耐压的承受能力，变压器需要满足初级和次级之间的交流绝缘耐 压不小于 AC1500V 的指标。 b，优先选择不带灯的 RJ45，要引灯的话，建议采用导光柱技术在芯片侧将指示灯的光 线引到面板上，避免指示灯控制信号穿越高压信号线和 Bob-Smith 电路所在的区域。 指示灯控制电路的限流电阻应放在控制芯片侧，位置靠近控制芯片，防止过电压直接对控制 芯片造成冲击。 c，以太网信号线按照差分线走线规则，保证阻抗匹配，并且一对差分线的长度尽量一 样长。 d，如果变压器前级（靠 RJ45 接头侧）有中间抽头并且采用 Bob-Smith 电路，即 75Ω 电阻加一个 1000pF 的接 PGND 的电容。建议电容选取耐压大于 DC2000V，电阻功率建议 选择 1/10W 的单个电阻，不宜采用排阻。 e，由于通过变压器的隔离特性完成共模防护，所以高压信号线（差分线和 Bob-Smith 电路走线）和其它信号线（指示灯控制线）、电源线、地线之间应该保证足够的绝缘，不存 在意外的放电途径。 最后，要达到高压区与低压区之间有效的隔离，就要重视二者之间的 PCB 走线设计。 在高压区，带高压的可能有：连接器管脚、布线、过孔、电阻焊盘、电容焊盘。带低压的可 能有：布线、过孔、电阻焊盘、螺钉。根据测试结果和分析，我们总结得到在网口 PCB 部 分高低压各种形式两两之间的绝缘耐压数据，具体如下表（表中给出的是高压与低压部分距 离为 10mil 时候的耐压情况）：
以太网电接口EMC设计指导书
以太网电接口采用UTP的EMC设计指导书目录前言 (4)1范围和简介 (5)1.1范围 (5)1.2简介 (5)1.3关键词 (5)2规范性引用文件 (5)3术语和定义 (6)4UTP（非屏蔽网线）的介绍 (6)510/100BASE-T、1000BASE-T以太网电接口的共模噪声 (7)610/100/1000BASE-T以太网电接口电路设计 (7)6.110/100/1000BASE-T以太网电接口原理图设计 (7)6.1.1网口变压器集成在连接器里的网口电路原理图 (8)6.1.2网口变压器集成在连接器里的网口电路原理图 (8)6.1.3网口指示灯电路原理图 (9)6.1.4带滤波的10/100BaseT以太网口电路原理图 (10)6.1.5带滤波的1000BaseT以太网口电路原理图 (11)6.210/100/1000BASE-T以太网电接口PCB布局、布线 (12)6.2.1网口变压器没有集成在连接器里的网口电路PCB布局、布线规则 126.2.2采用一体化连接器的网口电路PCB布局、布线规则 (15)6.2.3其它的布局、布线建议 (16)7实际测试案例： (19)8结论: (22)9附录： (24)10参考文献 (26)前言本规范的其他系列规范：无与对应的国际标准或其他文件的一致性程度：无规范代替或作废的全部或部分其他文件：无与其他规范或文件的关系：无与规范前一版本相比的升级更改的内容：如果是升级规范，则一定要在此处详细描述本版本相对于上一版本更改的内容，如果是第一次制定，则填写“第一版，无升级更改信息”。
本规范由XX部门提出。
本规范主要起草和解释部门：本规范主要起草专家：格式（部门：姓名(工号)、姓名(工号)，部门：姓名(工号)、姓名(工号)......）本规范主要评审专家：格式（部门：姓名(工号)、姓名(工号)，部门：姓名(工号)、姓名(工号)......）本规范批准部门：XX部门本规范所替代的历次修订情况和修订专家为：10/100/1000BASE-T以太网口采用UTP网线的EMC设计指导书1范围和简介1.1范围本规范规定了10/100 BASE-TX、1000 BASE-TX以太网口采用UTP网线的EMC电路设计，用以保证10/100 BASE-TX、1000 BASE-TX以太网口具有良好的EMC性能，使用UTP就能满足系统的EMC要求。
RJ45以太网接口EMC防雷设计方案
以太网接口EMC设计方案一、接口概述RJ45以太网接口是目前应用最广泛的通讯设备接口，以太网口的电磁兼容性能关系到通讯设备的稳定运行。
二、接口电路原理图的EMC设计百兆以太网接口2KV防雷滤波设计图1 百兆以太网接口2KV防雷滤波设计接口电路设计概述：本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计；从设计层次解决EMC 问题；同时此电路兼容了百兆以太网接口防雷设计。
本防雷电路设计可通过IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的非屏蔽平衡信号的接口防雷测试。
电路EMC设计说明：（1）电路滤波设计要点：为了抑制RJ45接口通过电缆带出的共模干扰，建议设计过程中将常规网络变压器改为接口带有共模抑制作用的网络变压器，此种变压器示意图如下。
图2 带有共模抑制作用的网络变压器RJ45接口的NC空余针脚一定要采用BOB-smith电路设计，以达到信号阻抗匹配，抑制对外干扰的作用，经过测试，BOB-smith电路能有10个dB左右的抑制干扰的效果。
网络变压器虽然带有隔离作用，但是由于变压器初次级线圈之间存在着几个pF的分布电容；为了提升变压器的隔离作用，建议在变压器的次级电路上增加对地滤波电容，如电路图上C4-C7，此电容取值5Pf~10pF。
在变压器驱动电源电路上，增加LC型滤波，抑制电源系统带来的干扰，如电路图上L1、C1、C2、C3，L1采用磁珠，典型值为600Ω/100MHz，电容取值0.01µF~0.1µF。
百兆以太网的设计中，如果在不影响通讯质量的情况，适当减低网络驱动电压电平，对于EMC干扰抑制会有一定的帮助；也可以在变压器次级的发送端和接收端差分线上串加10Ω的电阻来抑制干扰。
（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的防雷测试要求，成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地，电路图上的D1可以选择成本较低的半导体放电管，但是要注意“防护器件标称电压要求大于等于6V；防护器件峰值电流要求大于等于50A；防护器件峰值功率要求大于等于300 W。
