1000MW东汽给水泵小汽轮机速关阀工作原理及常见故障分析

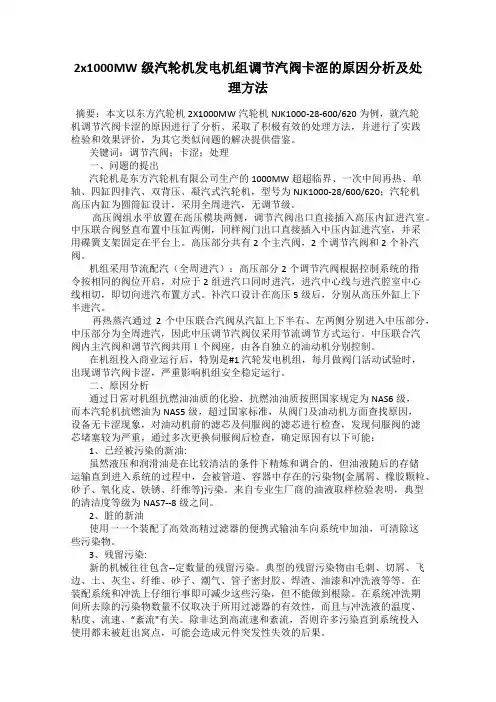

2x1000MW级汽轮机发电机组调节汽阀卡涩的原因分析及处理方法
2x1000MW级汽轮机发电机组调节汽阀卡涩的原因分析及处理方法摘要:本文以东方汽轮机2X1000MW汽轮机NJK1000-28-600/620为例,就汽轮机调节汽阀卡涩的原因进行了分析、采取了积极有效的处理方法,并进行了实践检验和效果评价,为其它类似问题的解决提供借鉴。
关键词:调节汽阀;卡涩;处理一、问题的提出汽轮机是东方汽轮机有限公司生产的1000MW超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机,型号为NJK1000-28/600/620;汽轮机高压内缸为圆筒缸设计,采用全周进汽,无调节级。
高压阀组水平放置在高压模块两侧,调节汽阀出口直接插入高压内缸进汽室。
中压联合阀竖直布置中压缸两侧,同样阀门出口直接插入中压内缸进汽室,并采用碟簧支架固定在平台上。
高压部分共有2个主汽阀,2个调节汽阀和2个补汽阀。
机组采用节流配汽(全周进汽):高压部分2个调节汽阀根据控制系统的指令按相同的阀位开启,对应于2组进汽口同时进汽,进汽中心线与进汽腔室中心线相切,即切向进汽布置方式。
补汽口设计在高压5级后,分别从高压外缸上下半进汽。
再热蒸汽通过2个中压联合汽阀从汽缸上下半右、左两侧分别进入中压部分,中压部分为全周进汽,因此中压调节汽阀仅采用节流调节方式运行。
中压联合汽阀内主汽阀和调节汽阀共用1个阀座,由各自独立的油动机分别控制。
在机组投入商业运行后,特别是#1汽轮发电机组,每月做阀门活动试验时,出现调节汽阀卡涩,严重影响机组安全稳定运行。
二、原因分析通过日常对机组抗燃油油质的化验,抗燃油油质按照国家规定为NAS6级,而本汽轮机抗燃油为NAS5级,超过国家标准,从阀门及油动机方面查找原因,设备无卡涩现象,对油动机前的滤芯及伺服阀的滤芯进行检查,发现伺服阀的滤芯堵塞较为严重,通过多次更换伺服阀后检查,确定原因有以下可能:1、已经被污染的新油:虽然液压和润滑油是在比较清洁的条件下精炼和调合的,但油液随后的存储运输直到进入系统的过程中,会被管道、容器中存在的污染物(金属屑、橡胶颗粒、砂子、氧化皮、铁锈、纤维等)污染。

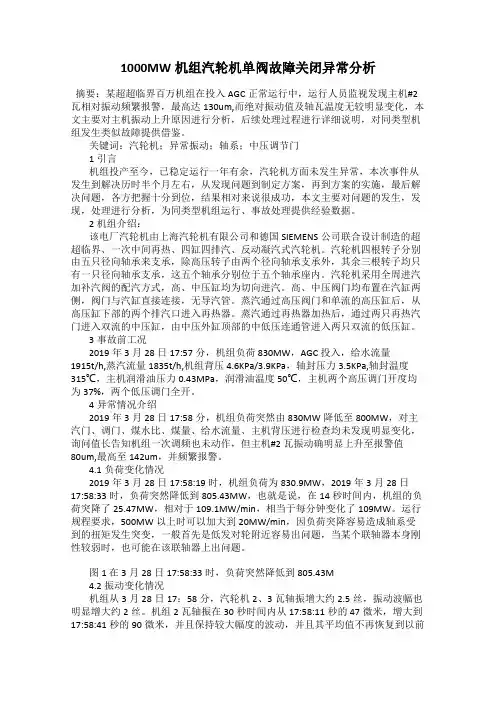

1000MW机组汽轮机单阀故障关闭异常分析
1000MW机组汽轮机单阀故障关闭异常分析摘要:某超超临界百万机组在投入AGC正常运行中,运行人员监视发现主机#2瓦相对振动频繁报警,最高达130um,而绝对振动值及轴瓦温度无较明显变化,本文主要对主机振动上升原因进行分析,后续处理过程进行详细说明,对同类型机组发生类似故障提供借鉴。
关键词:汽轮机;异常振动;轴系;中压调节门1引言机组投产至今,已稳定运行一年有余,汽轮机方面未发生异常,本次事件从发生到解决历时半个月左右,从发现问题到制定方案,再到方案的实施,最后解决问题,各方把握十分到位,结果相对来说很成功,本文主要对问题的发生,发现,处理进行分析,为同类型机组运行、事故处理提供经验数据。
2机组介绍:该电厂汽轮机由上海汽轮机有限公司和德国SIEMENS公司联合设计制造的超超临界、一次中间再热、四缸四排汽、反动凝汽式汽轮机。
汽轮机四根转子分别由五只径向轴承来支承,除高压转子由两个径向轴承支承外,其余三根转子均只有一只径向轴承支承,这五个轴承分别位于五个轴承座内。
汽轮机采用全周进汽加补汽阀的配汽方式,高、中压缸均为切向进汽。
高、中压阀门均布置在汽缸两侧,阀门与汽缸直接连接,无导汽管。
蒸汽通过高压阀门和单流的高压缸后,从高压缸下部的两个排汽口进入再热器。
蒸汽通过再热器加热后,通过两只再热汽门进入双流的中压缸,由中压外缸顶部的中低压连通管进入两只双流的低压缸。
3事故前工况2019年3月28日17:57分,机组负荷830MW,AGC投入,给水流量1915t/h,蒸汽流量1835t/h,机组背压4.6KPa/3.9KPa,轴封压力3.5KPa,轴封温度315℃,主机润滑油压力0.43MPa,润滑油温度50℃,主机两个高压调门开度均为37%,两个低压调门全开。
4异常情况介绍2019年3月28日17:58分,机组负荷突然由830MW降低至800MW,对主汽门、调门、煤水比、煤量、给水流量、主机背压进行检查均未发现明显变化,询问值长告知机组一次调频也未动作,但主机#2瓦振动确明显上升至报警值80um,最高至142um,并频繁报警。

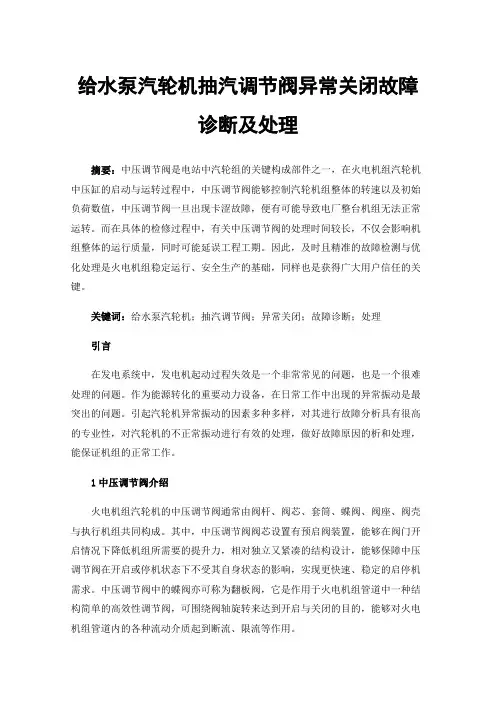

给水泵汽轮机抽汽调节阀异常关闭故障诊断及处理
给水泵汽轮机抽汽调节阀异常关闭故障诊断及处理摘要:中压调节阀是电站中汽轮组的关键构成部件之一,在火电机组汽轮机中压缸的启动与运转过程中,中压调节阀能够控制汽轮机组整体的转速以及初始负荷数值,中压调节阀一旦出现卡涩故障,便有可能导致电厂整台机组无法正常运转。
而在具体的检修过程中,有关中压调节阀的处理时间较长,不仅会影响机组整体的运行质量,同时可能延误工程工期。
因此,及时且精准的故障检测与优化处理是火电机组稳定运行、安全生产的基础,同样也是获得广大用户信任的关键。
关键词:给水泵汽轮机;抽汽调节阀;异常关闭;故障诊断;处理引言在发电系统中,发电机起动过程失效是一个非常常见的问题,也是一个很难处理的问题。
作为能源转化的重要动力设备,在日常工作中出现的异常振动是最突出的问题。
引起汽轮机异常振动的因素多种多样,对其进行故障分析具有很高的专业性,对汽轮机的不正常振动进行有效的处理,做好故障原因的析和处理,能保证机组的正常工作。
1中压调节阀介绍火电机组汽轮机的中压调节阀通常由阀杆、阀芯、套筒、蝶阀、阀座、阀壳与执行机组共同构成。
其中,中压调节阀阀芯设置有预启阀装置,能够在阀门开启情况下降低机组所需要的提升力,相对独立又紧凑的结构设计,能够保障中压调节阀在开启或停机状态下不受其自身状态的影响,实现更快速、稳定的启停机需求。
中压调节阀中的蝶阀亦可称为翻板阀,它是作用于火电机组管道中一种结构简单的高效性调节阀,可围绕阀轴旋转来达到开启与关闭的目的,能够对火电机组管道内的各种流动介质起到断流、限流等作用。
2维护检修火电厂汽轮机辅机的重要作用意义目前,我国以科技发展为主要导向进行经济快速发展,国民生活质量已经有了很大的提高。
对生活质量的高要求在日常生活中就表现为对电力的大量需求。
我国国民体量大,地域辽阔,大量的用电需求近年来对我国的电力系统的考验非常大。
不仅是我国,在全世界来看,电力的供给都是一个非常需要关注的问题。
目前,在很多国家已经出现了电力短缺无法满足需求的现象。

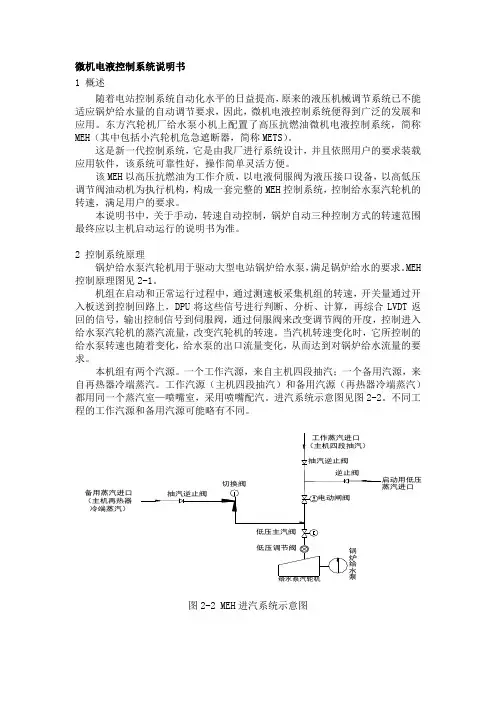

1000MW东汽汽泵小机统说明书
微机电液控制系统说明书1 概述随着电站控制系统自动化水平的日益提高,原来的液压机械调节系统已不能适应锅炉给水量的自动调节要求,因此,微机电液控制系统便得到广泛的发展和应用。
东方汽轮机厂给水泵小机上配置了高压抗燃油微机电液控制系统,简称MEH (其中包括小汽轮机危急遮断器,简称METS )。
这是新一代控制系统,它是由我厂进行系统设计,并且依照用户的要求装载应用软件,该系统可靠性好,操作简单灵活方便。
该MEH 以高压抗燃油为工作介质,以电液伺服阀为液压接口设备,以高低压调节阀油动机为执行机构,构成一套完整的MEH 控制系统,控制给水泵汽轮机的转速,满足用户的要求。
本说明书中,关于手动,转速自动控制,锅炉自动三种控制方式的转速范围最终应以主机启动运行的说明书为准。
2 控制系统原理锅炉给水泵汽轮机用于驱动大型电站锅炉给水泵,满足锅炉给水的要求。
MEH 控制原理图见2-1。
机组在启动和正常运行过程中,通过测速板采集机组的转速,开关量通过开入板送到控制回路上,DPU 将这些信号进行判断、分析、计算,再综合LVDT 返回的信号,输出控制信号到伺服阀,通过伺服阀来改变调节阀的开度,控制进入给水泵汽轮机的蒸汽流量,改变汽轮机的转速。
当汽机转速变化时,它所控制的给水泵转速也随着变化,给水泵的出口流量变化,从而达到对锅炉给水流量的要求。
本机组有两个汽源。
一个工作汽源,来自主机四段抽汽;一个备用汽源,来自再热器冷端蒸汽。
工作汽源(主机四段抽汽)和备用汽源(再热器冷端蒸汽)都用同一个蒸汽室—喷嘴室,采用喷嘴配汽。
进汽系统示意图见图2-2。
不同工程的工作汽源和备用汽源可能略有不同。
冷端蒸汽)(主机再热器备用蒸汽进口图2-2 MEH 进汽系统示意图图2-1 MEH控制系统原理图本机组采用低压辅助汽源启动。
启动过程中,辅汽通过逆止阀、电动闸阀、低压主汽阀、低压调节阀进入给水泵汽轮机,此时抽汽逆止阀、切换阀均关闭。
随着大机负荷的上升,工作蒸汽参数也随之上升。

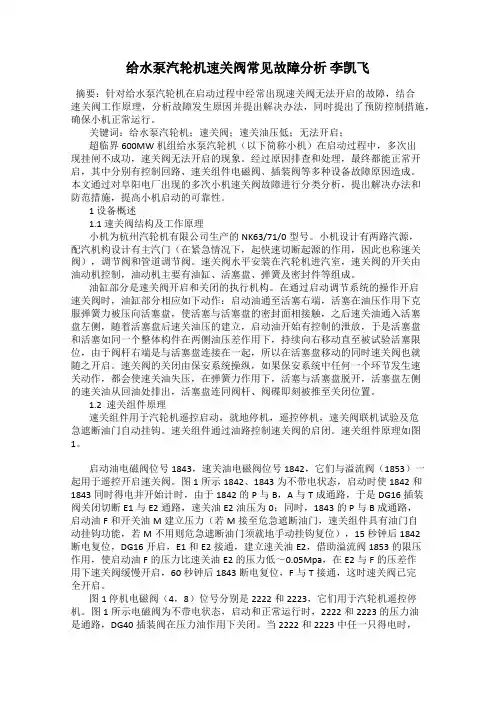

给水泵汽轮机速关阀常见故障分析 李凯飞
给水泵汽轮机速关阀常见故障分析李凯飞摘要:针对给水泵汽轮机在启动过程中经常出现速关阀无法开启的故障,结合速关阀工作原理,分析故障发生原因并提出解决办法,同时提出了预防控制措施,确保小机正常运行。
关键词:给水泵汽轮机;速关阀;速关油压低;无法开启;超临界600MW机组给水泵汽轮机(以下简称小机)在启动过程中,多次出现挂闸不成功,速关阀无法开启的现象。
经过原因排查和处理,最终都能正常开启,其中分别有控制回路、速关组件电磁阀、插装阀等多种设备故障原因造成。
本文通过对阜阳电厂出现的多次小机速关阀故障进行分类分析,提出解决办法和防范措施,提高小机启动的可靠性。
1 设备概述1.1 速关阀结构及工作原理小机为杭州汽轮机有限公司生产的NK63/71/0型号。
小机设计有两路汽源,配汽机构设计有主汽门(在紧急情况下,起快速切断起源的作用,因此也称速关阀),调节阀和管道调节阀。
速关阀水平安装在汽轮机进汽室,速关阀的开关由油动机控制,油动机主要有油缸、活塞盘、弹簧及密封件等组成。
油缸部分是速关阀开启和关闭的执行机构。
在通过启动调节系统的操作开启速关阀时,油缸部分相应如下动作:启动油通至活塞右端,活塞在油压作用下克服弹簧力被压向活塞盘,使活塞与活塞盘的密封面相接触,之后速关油通入活塞盘左侧,随着活塞盘后速关油压的建立,启动油开始有控制的泄放,于是活塞盘和活塞如同一个整体构件在两侧油压差作用下,持续向右移动直至被试验活塞限位,由于阀杆右端是与活塞盘连接在一起,所以在活塞盘移动的同时速关阀也就随之开启。
速关阀的关闭由保安系统操纵,如果保安系统中任何一个环节发生速关动作,都会使速关油失压,在弹簧力作用下,活塞与活塞盘脱开,活塞盘左侧的速关油从回油处排出,活塞盘连同阀杆、阀碟即刻被推至关闭位置。
1.2 速关组件原理速关组件用于汽轮机遥控启动,就地停机,遥控停机,速关阀联机试验及危急遮断油门自动挂钩。
速关组件通过油路控制速关阀的启闭。

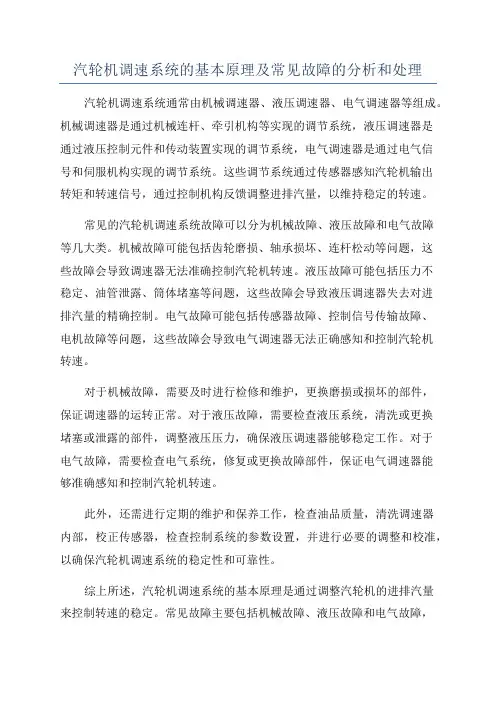

汽轮机调速系统的基本原理及常见故障的分析和处理
汽轮机调速系统的基本原理及常见故障的分析和处理汽轮机调速系统通常由机械调速器、液压调速器、电气调速器等组成。
机械调速器是通过机械连杆、牵引机构等实现的调节系统,液压调速器是通过液压控制元件和传动装置实现的调节系统,电气调速器是通过电气信号和伺服机构实现的调节系统。
这些调节系统通过传感器感知汽轮机输出转矩和转速信号,通过控制机构反馈调整进排汽量,以维持稳定的转速。
常见的汽轮机调速系统故障可以分为机械故障、液压故障和电气故障等几大类。
机械故障可能包括齿轮磨损、轴承损坏、连杆松动等问题,这些故障会导致调速器无法准确控制汽轮机转速。
液压故障可能包括压力不稳定、油管泄露、筒体堵塞等问题,这些故障会导致液压调速器失去对进排汽量的精确控制。
电气故障可能包括传感器故障、控制信号传输故障、电机故障等问题,这些故障会导致电气调速器无法正确感知和控制汽轮机转速。
对于机械故障,需要及时进行检修和维护,更换磨损或损坏的部件,保证调速器的运转正常。
对于液压故障,需要检查液压系统,清洗或更换堵塞或泄露的部件,调整液压压力,确保液压调速器能够稳定工作。
对于电气故障,需要检查电气系统,修复或更换故障部件,保证电气调速器能够准确感知和控制汽轮机转速。
此外,还需进行定期的维护和保养工作,检查油品质量,清洗调速器内部,校正传感器,检查控制系统的参数设置,并进行必要的调整和校准,以确保汽轮机调速系统的稳定性和可靠性。
综上所述,汽轮机调速系统的基本原理是通过调整汽轮机的进排汽量来控制转速的稳定。
常见故障主要包括机械故障、液压故障和电气故障,分别需要采取适当的维修和维护措施,保证调速器的正常运行。
定期的维护和保养工作也十分重要,能够提高调速系统的稳定性和可靠性。
汽轮机速关阀故障浅析
汽轮机速关阀故障浅析[摘要]:公司某装置离心机的汽轮机部分出现速关阀阀体泄漏蒸汽,油缸部位漏油的故障,严重影响装置的安全平稳生产和机组的正常运行,与兄弟企业沟通,发现对此部件的维修经验少之又少。
[关键词]:速关阀故障泄漏引言:某装置离心机的汽轮机部分自上次大修开工后运行开始,就出现速关阀阀杆与压紧螺母配合处存在蒸汽微漏、速关阀油缸活塞杆与油缸密封件配合处渗油的问题,运行半年多,速关阀油缸渗油问题突然转变成了漏油,且泄漏量相对较大,为了安全生产的需求,决定停工处理设备故障。
1汽轮机速关阀工作原理与结构:1.1速关阀原理速关阀又名称为主汽门,它是主蒸汽管路与汽轮机之间的主要关闭机构,在紧急状态时能立即节断汽轮机的进汽,使机组快速停机,对机组起到保护作用,速关阀开启和关闭的执行机构主要靠油缸部分。
速关阀在运行过程中,速关阀通过速关油克服弹簧的阻力保持开启。
当速关油失压时,在弹簧的作用力下,油缸内的活塞盘与活塞会脱开,速关油与排油口相通,使速关油瞬间泄去,活塞盘与阀杆、主阀碟被推向关闭位置。
启动油通至活塞外侧端,活塞在油压作用下克服弹簧力被压向活塞盘,使活塞与活塞盘的密封面相接触,从而使通入速关油时速关阀能够动作打开速关阀。
汽轮机停机时速关阀是关闭的,在汽轮机起动和正常运行期间速关阀处于全开状态。
速关阀阀壳与汽缸进汽室是整体构件,因此,速关阀不带单独的阀壳。
速关阀水平装配在汽缸进汽室侧面,根据进入汽轮机新蒸汽容积流量的大小,一台汽轮机可配置一只或两只速关阀。
1.2速关阀结构速关阀主要由阀、油缸和支座三部分构成,其结构如图1 所示。
阀体部分主要由件1~9 和件阀座组成。
主蒸汽经由蒸汽滤网(3)通至主阀碟(1)前的腔室,在速关阀关闭状态,阀碟在蒸汽力及油缸弹簧(17)关闭力作下被紧压在阀座(23)上,新蒸汽进入汽轮机通流部分的通路被切断。
在主阀碟中装有卸载阀(2),由于在速关阀全开之前调节汽阀是关闭的,所以在速关阀的开启过程中,当卸载阀开启后,主阀碟前后蒸压力很快趋于平衡,这样就使得主阀碟开启的提升力大为减小。
汽机技术小汽轮机速关阀(组件)结构和工作原理
汽机技术小汽轮机速关阀(组件)结构和工作原理导读型号为NK63/71/0的单缸、轴流、反动式纯凝汽给水泵小汽轮机,其危急保安系统是小机控制油系统的重要组成部分。
来自主油泵出口的润滑油,通过调节油滤网供给的汽轮机的保安系统用油。
该系统主要起到机组的安全保护作用,同时提供速关油,当机组出现情况时切断速关油,快速关闭速关阀使得机组可以安全停机。
危急保安系统主要包括4个部分,分别为速关组件、危急保安器、危急遮断油门和速关阀(油缸部分)。
一、速关组件1、概述速关组件用于汽轮机就地启动,就地停机,遥控停机及速关阀联机试验及危急遮断油门自动挂钩。
速关组件适用于采用电液调节系统的汽轮机。
速关组件是将调节系统中一些操作件集装在一起的液压件组合,它不仅使操作便捷,并且也使得油管路及电气线路的布置趋于合理、简化。
在本体(2)中加工有与原理图相应的内部油路并装入插装阀(图2中DG16、DG40)等液压元件,本体的不同侧面装接这实现速关组件功能所需的操作件并留有外管路接口,操作件安装位置及各油路接口均有与原理图一致的相应标记。
本体与固定在基础上的支座(7)用螺栓连接。
速关组件的回油口由本体的回油口汇入回油管。
图 1 速关组件结构和外形1-试验阀 2-溢流阀 3-启动油电磁阀 4-停机电磁阀 5-速关油电磁阀6-电液转换器 7-支座 8-停机电磁阀 9-本体 10-手动停机阀 A-操作侧2、速关组件的功能及其工作原理速关试验阀(1)2309,用于速关阀遥控试验,做试验时速关阀得电,压力油P便于试验油H1接通,速关阀关动作;速关阀失电,压力油P被封堵,试验油H1与回油T口相通,速关阀全开。
启动油电磁阀(3)1843,速关油电磁阀(5)1842,它们与溢流阀(2)1853一起遥控开启速关阀。
下图所示为1842与1843都不带电状态,启动时同时带电并开始计时,由于1842的P与B,A与T成通路,于是DG16插装阀关闭,切断E1与E2通路,速关油E2油压为0;同时1843的P与B成通路,启动油F与开关油M建立压力,危急遮断油门自动挂闸。
汽轮机阀门关闭超时原因分析与解决方案探讨
汽轮机阀门关闭超时原因分析与解决方案探讨摘要:阀门是汽轮机的关键部件之一,其关闭时间是否超出规程要求将直接影响到机组的安全。
针对许多电厂都存在主汽阀、调节阀和抽汽逆止阀的关闭超时问题,本文从机械和热工两方面出发,对主汽阀、调节阀和抽汽逆止阀的关闭超时问题进行了分析,并提出了合理的解决方案,对其它电厂解决相似问题具有一定借鉴意义。
关键词:汽轮机;阀门关闭超时;解决方案引言在电厂运行工作的过程中,汽轮机是必不可少也是尤为重要的器件设备。
汽轮机阀门总关闭时间是指由发出跳闸指令至油动机关闭的全过程时间,若阀门关闭超时,可能会导致汽轮机在停机或甩负荷时超速,给机组带来极大的超速风险,不利于机组安全稳定运行。
大多数电厂在做主汽阀、调节阀和抽汽逆止阀的关闭时间测试试验的过程中,都发现了阀门关闭超时问题的存在,鉴于此,本文就阀门关闭超时原因进行分析,并提出了解决方案。
1.阀门总关闭时间的构成阀门总关闭时间主要由3部分构成:控制回路延时时间、机械延时时间及阀门纯关闭时间[1]。
Ttotal=Tctl+Tdelay+Tshut(1)式中,Ttotal为阀门总关闭时间,也就是从跳闸指令发出到阀门完全关闭的全过程时间,s;Tctl为控制回路延时时间,也就是从跳闸指令发出到继电器动作的时间,s;Tdelay为机械延时时间,也就是从继电器动作到阀门开始关闭的时间,s;Tshut为阀门纯关闭时间,也就是阀门从开始关闭到完全关闭的时间,s。
控制回路的延时时间主要是控制器的扫描周期,有些电厂的跳闸回路经过ETS控制器,所以一般是指ETS控制器的扫描周期。
如果跳闸信号为台盘手动打闸信号,那么跳闸回路走硬接线,不经过继电器,此时控制回路的延时时间为0。
机械延时时间主要与油路有关,电磁阀动作时泄油到阀门动作需要一个过程,因此从电磁阀动作到阀门开始关闭也有一段延时。
阀门纯关闭时间就是阀门本体的关闭时间,该时间真实地反映了阀门自身的工作特性。
汽轮机速关阀工作原理
汽轮机速关阀工作原理汽轮机速关阀是汽轮机控制系统中的关键部件之一,它的工作原理对于汽轮机的运行和性能表现起着至关重要的作用。
本文将深入探讨汽轮机速关阀的工作原理,并分享一些关于它的观点和理解。
一、汽轮机速关阀的作用和意义汽轮机是一种通过压力能转化为机械能的热能转换装置。
在汽轮机的运行过程中,需要严格控制燃料供应和蒸汽流量,以保持汽轮机的稳定运行和高效性能。
而汽轮机速关阀则是控制蒸汽流量的关键装置,它通过调整阀门的开度来控制蒸汽流量,从而实现对汽轮机输出功率的调节。
汽轮机速关阀的作用在于维持汽轮机在不同负荷条件下的稳态运行,并在负荷突变时快速响应以保护汽轮机的安全运行。
它承担着在负载波动时控制汽轮机输出功率和蒸汽流量的重要责任,同时也影响着汽轮机的转速、效率和稳定性。
二、汽轮机速关阀的工作原理1. 设定目标负荷值在汽轮机运行前,操作员会根据系统需求设定目标负荷值。
这个负荷值取决于电力网的需求以及整个供电系统的平衡要求。
2. 测量实际负荷值汽轮机速关阀控制系统会通过传感器测量实际负荷值,根据实际负荷值和目标负荷值之间的差异来调整汽轮机输出功率。
3. 比较并计算差值控制系统会比较实际负荷值和目标负荷值之间的差值,并将差值传递给汽轮机速关阀控制器。
控制器根据这个差值计算出需要调整的阀门开度。
4. 调整阀门开度汽轮机速关阀控制器会将计算出的调整值转化为相应的阀门开度命令,然后将该命令发送给汽轮机速关阀执行器。
执行器根据接收到的命令调整阀门的开度,从而控制蒸汽流量。
5. 反馈和调整控制系统会不断地监测实际负荷值和汽轮机输出功率,并根据反馈信息对阀门开度进行调整。
通过不断的反馈和调整过程,控制系统能够将实际负荷值逐渐调整到目标负荷值附近,实现汽轮机的稳态运行。
三、对汽轮机速关阀工作原理的观点和理解1. 稳态性能汽轮机速关阀对于汽轮机的稳态性能具有重要影响。
合理地控制阀门开度可以使汽轮机在不同负荷条件下保持较为稳定的输出功率和转速,从而提高汽轮机运行的可靠性和经济性。
汽轮机速关油压控制及典型故障分析
汽轮机速关油压控制及典型故障分析摘要:介绍了速关油压控制的工作原理以及速关阀的控制原理。
对由速关油压导致的机组不安全事件和非计划停运事件进行了定性分析,总结了汽轮机停机故障排查过程中现场仪表、速关阀开关逻辑、硬停车回路、速关组合件及外围油路等方面存在的问题,提出了优化和改造措施,提高了机组超速保护装置的可靠性。
关键词:汽轮机;速关组合件;速关阀;硬停车回路;1、速关油压控制原理1.1 汽轮机速关组合件的结构及工作原理1.1.1 速关组合件结构速关组件的结构和外形。
其由以下组件构成:①试验阀;②本体;③启动油电磁阀;④速关油电磁阀;⑤远程急停电磁阀;⑥电液转换器;⑦支座;⑧远程急停电磁阀;⑨辅助滑阀;(10)抽汽电磁阀;(11)现场手动急停电磁阀;内部油路及插装阀(DG16、DG40)等液压元件。
本体的不同侧面装接着实现速关组合件功能所需的操作件并留有外管路接口。
速关组件的回油由本体的回油口汇入回油管。
1.1.2 速关组合件功能及工作原理启动油电磁阀位号1843,速关油电磁阀位号1842,它们与辅助滑阀位号2200、插装阀DG16一起用于遥控开启速关阀。
辅助滑阀2200是液控单向阀、充液阀和插装阀的组合,启动前2200中的插装阀及DG16均处于关闭状态。
启动时电磁阀1842和1843同时得电,则1843的P-B成通路,于是启动油F和挂闸油M建立油压,挂闸油M进入汽轮机的危急遮断器自动挂闸。
在F通向速关阀的同时,F也通向辅助滑阀2200,并经由液控单向阀进充液阀,使其回油口打开。
由于2200中的插装阀上腔回油,使插装阀在油压作用下开启,压力油通向1842,这时1842的P-B、A-T成通路,压力油进入DG16上腔,使DG16仍保持关闭状态,速关油E2压力为0,速关油电磁阀1842得电7s后失电,启动油电磁阀1843在1842失电后保持7s后也失电,即1843的P油口阻断、B-T为通路,于是启动油开始回油。
汽轮机速关阀工作原理
汽轮机速关阀工作原理一、概述汽轮机是一种常见的热力发电设备,其工作原理是将燃料燃烧后产生的高温高压气体推动涡轮旋转,从而带动发电机发电。
在汽轮机运行过程中,为了保证系统的安全性和稳定性,需要配备一些安全装置,其中速关阀就是其中之一。
二、速关阀的作用速关阀是一种用于控制汽轮机负荷的安全装置。
在汽轮机运行过程中,如果负荷突然降低或失去负荷时,会导致蒸汽流量突然减小或消失,从而导致涡轮叶片受到极大冲击和振动。
为了避免这种情况发生,需要及时关闭蒸汽进口管道并将蒸汽排放到大气中。
这就是速关阀的主要作用。
三、速关阀的结构速关阀通常由以下部分组成:1. 阀体:主要由铸铁或钢板制成,并具有较高的强度和耐用性。
2. 阀盖:位于阀体顶部,可以方便地进行维护和检修。
3. 阀芯:通常由不锈钢或铜制成,具有较高的耐腐蚀性和耐磨性。
4. 弹簧:用于将阀芯保持在关闭状态,以确保安全性。
5. 电磁铁:用于控制阀芯的开闭状态。
四、速关阀的工作原理当汽轮机负荷突然降低或失去负荷时,控制系统会发出信号,使电磁铁通电。
此时,电磁铁产生的磁场会将阀芯向上抬起,并打开阀门。
同时,弹簧也会被拉伸并储存能量。
当负荷恢复正常时,控制系统会再次发出信号,使电磁铁断电。
此时,弹簧释放储存的能量,并将阀芯向下压实,关闭阀门。
五、速关阀的优点1. 安全可靠:速关阀可以及时关闭蒸汽进口管道,并将蒸汽排放到大气中,避免了涡轮叶片受到冲击和振动的危险。
2. 管路简单:速关阀只需要安装在主蒸汽管道上即可完成对整个汽轮机系统的控制,不需要过多的管路和其他附属设备。
3. 操作简便:速关阀可以通过控制系统实现自动化操作,不需要人工干预。
六、总结速关阀是汽轮机系统中的一种重要安全装置,其作用是在负荷突然降低或失去负荷时及时关闭蒸汽进口管道,并将蒸汽排放到大气中,保证了整个系统的安全性和稳定性。
速关阀具有结构简单、操作方便、安全可靠等优点,在实际应用中得到了广泛应用。
汽轮机速关阀工作原理
汽轮机速关阀工作原理1. 汽轮机速关阀的作用和意义汽轮机是一种常用的热能转换设备,广泛应用于发电、船舶以及工业生产等领域。
在汽轮机的运行过程中,控制汽轮机的速度和负荷是至关重要的。
汽轮机速关阀作为一种重要的控制设备,能够在汽轮机运行过程中及时调节汽轮机的负荷,确保汽轮机的安全运行,提高发电效率。
2. 汽轮机速关阀的工作原理汽轮机速关阀通过控制汽轮机的进气量来调节汽轮机的负荷。
汽轮机速关阀的工作原理主要分为以下几个方面:2.1 进气阀调节汽轮机速关阀通过调节进气阀的开度来控制进气量。
进气阀由电动机或液压驱动,通过信号控制系统调节进气阀的开度,进而调节进气量。
进气阀一般采用多级调节结构,通过对不同级的进气阀进行控制,可以实现对进气量的精确调节。
2.2 轮叶调角汽轮机的负荷调节还可以通过调节轮叶的调角来实现。
轮叶调角是指通过调节汽轮机中的转子叶片角度来调节进气量和负荷。
通过改变叶片角度,可以改变叶片与流体的相对速度,进而改变进气量。
轮叶调角是一种高效的负荷调节方式,能够在较短的时间内实现负荷的变化。
2.3 速度控制系统汽轮机速关阀还配备了速度控制系统,用于实时监测汽轮机的转速,并根据设定值进行调节。
速度控制系统通常由转速传感器、控制器和执行机构组成。
当汽轮机转速超过设定值时,速度控制系统会自动调节进气阀的开度,减少进气量,从而防止汽轮机超速运行。
当汽轮机转速低于设定值时,速度控制系统会增加进气量,保持汽轮机运行的稳定性。
2.4 过热保护系统汽轮机速关阀还配备了过热保护系统,用于监测汽轮机的温度,并在温度超过设定值时及时采取措施。
过热保护系统通常由温度传感器、控制器和执行机构组成。
当汽轮机温度超过设定值时,过热保护系统会降低进气量,减少汽轮机的热负荷,防止汽轮机出现过热现象。
过热保护系统的存在保证了汽轮机的安全运行。
3. 汽轮机速关阀的优点和应用汽轮机速关阀具有以下几个优点:•精确控制:汽轮机速关阀可以通过调节进气阀的开度和轮叶的调角来实现对汽轮机的精确控制,确保汽轮机运行的稳定性和安全性。
东汽给水泵小汽轮机速关阀工作原理与常见故障分析60页PPT
25、学习是劳动,是充满思想的劳动。——乌申斯基
谢谢!
东汽给水泵小汽轮机速关阀工作原理 与常见故障分析
51、山气日夕佳,飞鸟相与还。 52、木欣欣以向荣,泉涓涓而始流。
53、富贵非吾愿,帝乡不可期。 54、雄发指危冠,猛气冲长缨。 55、土地平旷,屋舍俨然,有良田美 池桑竹 之属, 阡陌交 通,鸡 犬相闻 。
21、要知道对好事的称颂过于夸大,也会招来人们的反感轻பைடு நூலகம்和嫉妒。——培根 22、业精于勤,荒于嬉;行成于思,毁于随。——韩愈
小汽轮机润滑油泵联动切换引起速关阀关闭原因分析
小汽轮机润滑油泵联动切换引起速关阀关闭原因分析摘要:叙述了小汽轮机交流润滑油泵联动切换引起小机速关阀瞬时关闭,通过对故障的分析,列举出造成速关阀瞬时关闭的各种原因并提出解决方法,彻底消除了该故障,提高了小机运行的安全性。
关键词:小汽轮机;速关阀;故障分析;处理1.给水泵汽轮机及速关阀情况简述某电厂二期2×330MW机组,每台机组配备2台50%额定蒸发量的汽动给水泵和1台30%蒸发量的电动给水泵,汽动给水泵配套杭州汽轮机厂生产的型号为NK50/56小汽轮机。
速关阀是蒸汽和小汽轮机之间的主要关闭机构,在运行中当出现事故时,它能在最短时间内切断进入小汽轮机的蒸汽。
近期运行人员在做小汽轮机润滑油泵联动试验时,由于调节油压降至0.846MPa引起速关阀瞬时关闭,导致小机跳闸,严重影响了机组安全运行。
要查清速关阀瞬时关闭的原因必须先了解速关阀的工作原理。
2.速关阀结构及小机润滑油系统的构成速关阀的结构如下图一:1.阀碟2.卸载阀3.蒸汽滤网4.导向及汽封套筒5.阀盖6.螺栓7.弓形环8.压环阀杆 10.隔热板 11.油杯 12.活塞杆 13.右侧聚四氟乙烯垫 14.左侧聚四氟乙烯垫 15.试验活塞 16.活塞 17.弹簧 18.弹簧座 19.活塞盘 20.油缸 21.联轴节22.密封环 23.阀座 D.新蒸汽 E.速关油 F.启动油 H.试验油 K.漏汽 T1.回油 T2.漏油小机润滑油装置供油母管分成两路(如图二),一路经过润滑油冷油器、滤网及减压阀供小机及汽动给水泵轴瓦;另一路直接经过滤网、速关油组合件以及手动危急保安器至速关阀油动机,进而驱动速关阀控制小机的进汽,其作用相当于主汽轮机的主汽门。
速关阀油动机有四路油口,分别为启动油、速关油、试验油、回油。
正常工作时,速关油压克服弹簧力,保持速关阀处于开启状态;小机停运时,速关油压失去,在弹簧力的作用下,速关阀关闭,活塞盘后残留的部分速关油流入活塞和弹簧空间并经回油口排出。
小汽轮机速关阀运行异常的解决方法
小汽轮机速关阀运行异常的解决方法摘要:我们针对各种情况来分析速关阀异常故障的原因,并提供解决方法,以确保机组安全、稳定、经济运行。
关键词:给水泵汽轮机;速关阀;挂闸;速关油压;启动油压;电磁阀1速关阀的结构与原理1.1速关阀的作用:速关阀是蒸汽管路和小机之间的主要关闭机构,当紧急状态时能立即隔断小机的进汽,使机组快速停机。
速关阀的试验装置能在不影响小汽轮机正常运行的情况下,检验阀杆动作是否灵活。
1.2速关阀的结构、原理:速关阀是水平安装在汽轮机汽缸的进汽室上,它主要由阀体、滤网和油缸三部分组成。
1.2.1阀体部分:蒸汽经过蒸汽滤网流向阀碟,在这个主阀碟中装有一只卸荷阀碟,由于它的面积相对主阀碟要小的多,所以在速关阀开启时能减少提升力。
在卸载阀开启后,主阀碟前、后的压差减小,主阀就容易被开启。
阀盖中的衬套有一个轴向密封面。
当速关阀全开后,阀杆和衬套之间就不会有漏汽;而阀门关闭时,阀杆和衬套之间的漏汽经接管排出。
作用在阀盖上的蒸汽力大部分直接传递到包围阀体的汽缸上。
1.2.2油缸部分:速关阀是由油压控制的,开启过程是通过速关组件来操作的。
启动油经过接口F通到活塞右面,使活塞克服弹簧力并将其压向活塞盘,而由速关组件来的速关油通过接口进入活塞盘的左面,速关油压力将活塞盘和活塞一起推到试验活塞的终点位置,阀门也由阀杆提升而开启。
当手动紧急停机或紧急停机电磁阀动作时,速关阀油路中压力迅速下降。
弹簧力大于活塞盘后油压力,于是活塞盘和阀杆、阀碟被迅速推向关闭位置。
活塞盘后残留的部分速关油流入活塞和弹簧空间并经过油口T排出。
1.2.3试验装置:为了检验速关阀功能的可靠性,液压组合件来的试验油经油口H流向试验活塞,将试验活塞压向活塞底部,并通过活塞及活塞盘使杠杆向关闭方向产生相应的位移。
试验可以在汽轮机运行期间,包括额定负荷在内的任意负荷下进行。
1.3速关组件原理:1.3.1速关组件主要由速关油电磁阀1842,启动油电磁阀1843,停机电磁阀2222、2223,手动停机阀2250和速关阀试验用电磁阀2309组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
原因分析:
小汽轮机低压调门因故关闭不严,在速关
阀与低压调门间形成高度真空,按照正常方
式挂闸,速关阀前承受小机进汽压力,预启
阀所导入阀后蒸汽量不足以平衡前后压差,
造成速关阀无法开启。
处理方法:
作为临时措施,将速关阀前各进汽阀门关 闭,即可挂闸开启速关阀,之后再逐渐开启速 关阀进汽阀门。但在开启过程中要缓慢,严密 观察小机转速情况。 一旦有停机检修机会,必须立即进行处理 ,消除低压调门不严缺陷。
给水泵小汽轮机速关阀工作 原理及常见故障分析
前言
汽动给水泵是电厂重要辅机,其运行安
全可靠性直接关系到整台机组安全。在紧急
情况下,能够快速,严密的切断给水泵驱动
汽轮机的进汽,对于电厂安全运行 具有重要
意义。
速关阀就是实现这一重要功能的设备, 作为主蒸汽管路与给水泵汽轮机之间的主要 关闭机构,在紧急状态时能立即隔断汽轮机 的进汽,使机组快速停机。
二.速关阀常见故障分析与处理
2.1电磁阀卡涩
故障现象: 挂闸后,速关阀未正常开启,检查启动 油及速关油压不能正常建立,但启动电磁阀 及速关电磁阀带、失电情况正常。
启动电磁阀卡涩时,发出挂闸指令后,启 动油压力与正常时比较,表压偏低或无压力, 速关油压不能建立。 速关电磁阀卡涩时,发出挂闸指令后启动 油压力正常,速关油压无法建立。
期滤油,保证运行中油质达到合格标准。
2.2电磁阀带、失电设定时间不合理 故障现象: 挂闸后,启动油及速关油压正常建立, 但在启动油电磁阀失电时,速关阀未能正常 开启或部分开启后迅速关闭。
原因分析: 按照原厂家设计,启动时速关油电磁阀和启 动油电磁阀同时带电。大约10~20秒钟后,速关油 电磁阀断电复位,建立速关油。借助溢油阀的限 压作用,使启动油压低压速关油压(约0.5bar)速 关阀缓慢开起。45~75秒钟后,启动油电磁阀复位 ,启动油与回油口接通,速关阀完全打开。
原因分析: 电磁阀内滑阀卡涩造成线圈带电时,滑阀未 能正常动作。 该型电磁阀对油质清洁度要求很高,油质不 合格是造成电磁阀卡涩的主要原因。由于速关阀 控制油使用润滑油,该油系统不是封闭设计,运 行中在油箱盖等密封不严处可能进入灰尘等杂物 ;长期运行中油质劣化产生杂质。
处理办法:
加强油质监督,按照计划对油系统进行定
速关阀的油缸部分主要由油缸、活塞盘 (2)、弹簧(3)、活塞(4)及密封件等构 成,油缸用螺栓固定在阀盖(7)上。基于油 缸装、拆操作的安全性,在油缸端面装有3 只 专用长螺栓,在螺栓旋入处配有钢丝螺纹套。 注意:油缸的装拆须借助螺栓和螺母, 以免发生人身伤害事故。
油缸部分是速关阀开启和关闭的执行机构, 工作原理如下: 启动油 F 通至活塞( 4 )右端,活塞在油压 作用下克服弹簧(3)力被压向活塞盘(2),使 活塞与活塞盘的密封面相接触,之后速关油E 通 入活塞盘左侧,随着活塞盘后速关油压的建立, 启动油开始有控制的泄放,于是活塞盘和活塞如 同一个整体构件在两侧油压差作用下,持续向右 移动直至被试验活塞( 5 )限位,由于阀杆右端 是与活塞盘连接在一起,所以在活塞盘移动的同 时速关阀也就随之开启。
但在实际应用中,按照厂家设计执行经常导致速 关阀挂闸失败。分析原因如下: 启动电磁阀带电时间偏短,速关阀未开到位便失 去启动油压,速关阀活塞与活塞盘在弹簧力作用下分
开,速关油与回油通道接通后泄压。
速关电磁阀带电时间偏短,活塞与活塞盘未充分 接触靠严,速关油与回油通道接通。使速关油压不能 建立,无法启动速关阀。
因检修工作需要,热工人员对速关阀采取了强制 无速关阀关闭反馈信号。
电磁阀励磁部分故障。
措施,措施未恢复。
信号传输部分故障。
处理方法:
由热工人员配合运行人员,逐项对应进
行检查,排除以上列举各种情况。
2.8溢油阀差压调节不当
故障现象:
挂闸后,启动油压力建立正常,速关油建
立油压未能高于启动油压力 0.5bar 以上,速关
图3 危急遮断滑阀
大约 10~20 秒秒钟后,速关油电磁阀断电 复位,建立速关油,借助溢油阀的限压作用, 使启动油压低压速关油压(约0.5bar)速关阀缓 慢开起。 60 秒钟后,启动油电磁阀复位,启动 油与回油口接通,速关阀完全打开。
注意以下问题: 速关电磁阀和启动电磁阀的动作顺序不能调 换。这是由于速关阀的内部结构决定的。 启动前应确认两停机电磁阀为不带电状态。 启动油压应低于速关油压。 启动后(速关阀开后)启动油压应降为零。 启动后速关油和启动油电磁阀应始终不带电。 启动前应确认停机电磁阀和手动停机电磁阀 为不带电状态。
处理方法:
解体检查危急保安装臵滑阀,如卡涩进行 清扫修研处理。 如果因配合面及滑阀凸肩磨损严重,存在 漏油情况,必要时进行更换。
2.7电磁阀不能正常带电
故障现象:
运行人员进行远方挂闸操作,速关阀未能正
常开启,检查启动油及速关油压力未建立,启动
电磁阀及速关电磁阀未带电。
原因分析:
小汽轮机跳闸后,未进行手动复归。
重点讲解。
图1 无单独阀壳的速关阀
1.汽缸阀壳部分 2.阀座 3.主阀碟 4.卸载阀 5.螺母 6. 导向套筒 7.汽封套筒 8.旁通 孔 9. 阀杆 10.阀盖 11.试验活塞 12.压力表接口 13.活塞 14.弹簧 15.弹簧座16. 油 缸 17.压紧螺母 18.衬套 19.蒸汽滤网 D 蒸汽 E 速关油 F 启动油 H 试验油 K 漏汽 T1 回油 T2 漏油
阀不能开启或只能部分开启。
原因分析:
检修过程中没有严格执行检修工艺,将 速关阀壳体与汽机本体法兰面不平行或法兰 面夹杂异物,使阀体与阀座中心不正造成阀
杆弯曲。
处理办法:
严格执行检修工艺要求,避免造成阀杆弯
曲。
2.5速关阀阀碟前后压差大
故障现象:
挂闸后,启动油及速关油压建立正常,速关
阀只有部分开度,且每次开度一致,约为12%左
小汽轮机调节油系统是用来控制小机速关 阀和调节阀的油系统,其中调节阀由抗燃油配
合油动机进行调节,而速关阀由小机润滑油系
统供的调节油进行控制。
本文重点介绍速关阀控制油系统。
上图所示状态为电磁阀带电状态。启动时 ,使速关油电磁阀和启动油电磁阀同时带电。 (其中控制启动油电磁阀的时间继电器设为 45~75秒,控制速关油电磁阀的时间继电器设为 10~20秒。)这样由于速关电磁阀带电接通其卸 油口,同时还切断了DG16插装阀的上部进油, 使DG16关闭。而同时启动油电磁阀也带电使得 压力油经过启动油电磁阀后分两路,一路为启 动油进入速关阀上部将速关阀的阀芯压下堵住 卸油口建立启动油压,另外一路开关油进入危 急保安装臵使其滑阀处于工作位臵。
(隔离阀未关)有一部分蒸汽沿着阀杆(1)
与导向套筒( 9 )及汽封套筒( 8 )之间的间
隙向外泄漏,漏汽从接口K 引出。而当速关
阀全开后,主阀碟与导向套筒的密封面紧密
贴合,阀杆漏汽被阻断。
速关阀中的蒸汽滤网大多是采用不锈钢
波形钢带卷绕结构的滤网,也有一些汽轮机
的滤网由带孔不锈钢板卷焊而成。
油缸部分介绍
处理办法:
适当延长启动电磁阀和速关电磁阀带电时
间。目前,我厂一、二期给水泵小汽轮机启动 电磁阀和速关电磁阀带电时间分别设臵为160秒 和16秒。通过实践检验,效果良好。
2.3活塞卡涩
故障现象:
挂闸后,启动油压建立正常,速关油压
不能正常建立,速关阀未开启。检查速关电
磁阀带、失电情况正常。
原因分析:
阀没有正常开启。
原因分析:
溢油阀差压调节不正确,速关油压力偏小
,不足以克服启动油压力推动活塞,打开速关
阀。
处理方法:
对溢油阀进行检修或更换新溢油阀时,注意
将差压按说明书进行调节到正确差压范围(0.5bar
)。
结 语
速关阀不能正常开启是现场常见问题,由于可能
引发的原因多种多样,故障特征又相似甚至相同,而
且一旦发生速关阀故障基本上都是在机组启动过程中
,情况较为紧迫,需要尽量缩短处理时间,这都给我们
分析处理带来较大困难。 因此,作为检修人员除了提高设备熟悉程度和技 术水平的同时,还需要做好以下工作:
做好易故障备件的储备工作,如阀杆、电磁阀 等。 每次机组启动前提前对速关阀进行挂闸试验, 及早发现问题,为处理工作争取主动。 发生故障时,对可能原因进行认真分析,合 理排序,按照由易到难的顺序进行排查处理。
图2 独立阀壳速关阀
1.阀杆 2.活塞盘 3.弹簧 4.活塞 5 .试验活塞 6.压力表接口 7.阀盖 8.汽封套筒 9.导向套筒 10.蒸汽滤网 11.卸载阀 12 .主阀碟 13.阀座 14.阀壳 D 蒸汽 E 速关油 F 启动油 H 试验油 K 漏汽 T1 回油 T2 漏油
阀体部分介绍
阀体部分主要由件1及7~14 组成,阀盖 (7)不仅用于进汽室端面的密封,而且也是
阀与油缸间的连接件。
主阀碟中装有卸载阀(预启阀)( 11 ), 由于在速关阀的开启过程中调节汽阀处于关 闭状态,所以随着卸载阀的提升,主阀碟前后 的压力很快趋于平衡,使得主阀碟开启的提
升力大为减小。
在速关阀开启过程中或速关阀关闭后
主要内容
一、速关阀工作原理 二、速关阀常见故障分析及处理
一.速关阀的工作原理
1.1阀门结构
速关阀主要由阀体和油缸两部分构成
。根据阀体部分结构特点分为两种形式:
无单独阀壳的速关阀,如图1所示;带有独
立阀壳的速关阀,如图2所示。
沁北电厂一、二期给水泵小汽轮机所用
速关阀为带有独立阀壳的速关阀,在此进行
速关阀的关闭由保安系统操纵,如果保 安系统中任何一个环节发生速关动作,都会 使速关油失压,在弹簧力作用下,活塞与活 塞盘脱开,活塞盘左侧的速关油从 T1 排出, 活塞盘连同阀杆、阀碟即刻被推至关闭位臵。
