(整理)螺丝柱设计
螺丝柱结构设计

螺丝柱结构设计螺丝柱在一般的结构中用得是最多的,因为两个胶件的配合用螺丝比扣位要好得多,只是成本高了,但一般稳固的结构都会用螺丝的,如下图就是自功螺丝的配合。
在画图时就有一点技巧了。
虽然画这个很简单,但看完后你就知道为什么了。
我们先拉伸一个柱实体,如下图,技巧来了,怎么选取草绘面,因为后面还要CUT出螺丝孔和螺丝沉孔。
我们要把以后的特征都参考到这个实体柱,在设变时就非常方便了。
如下图,因为这个例子比较特殊,底面是平面,我们直接草绘平面直接放在平面上就可以了。
CUT螺丝沉孔时我们不要以外表面平面作草绘平面,如下图,我们以实体柱的底面OFFSET一个距离作草绘平面。
为什么要这样做,如下图,我们在改红色线的高度时就能保证绿色箭头那段距离不变了,实践中,红色这个高度一般不会一次就能定下来的,在后面的设计中会作一些调整的。
如下图,是外观面不是平面的情况,我们就是以一个面为基准,最好是DATUM PLANEOFFSET 一个距离后再拉伸实体柱UP TO NEXT ,不要用UP TO SURF 。
那么实体柱的高度可以随便调整了。
螺丝柱的位置一般在一边用尺寸控制,另一边则要参考到这一边,这样在移位时就可以很方便的同步移动了。
如下图,就是用尺寸控制的一边。
如下图,这边的螺丝柱定位就是参考到上图那个了。
如下图,螺丝柱的结构一般用以下两种,下面第一种如红圈的位置,是有0.8到1MM的配合的。
这样结构对模具要复杂一点点。
但这种结构除了螺丝压紧还有一个定位的作用。
对于比较简单的产品,无止口或止口强度不够时这种结构较好。
如果空间够,这种结构比较结实。
下图的螺丝柱配合就没有定位作用了。
这种结构就需要止口配合了。
设计时一定要确保孔深于螺纹深度。
如下图,红色箭头处一般留0.1~0.2MM 的间隙,这样螺丝打紧时配合得更好。
上图的螺丝柱结构适合用尖尾的自功螺丝。
下面是一般的结构参考。
如下图,如果是平尾的自功螺丝,一般在结构上开一个导入小槽,减小凸台开口端应力并防止开裂。
螺柱通用设计规范

1. 目的2. 实用范围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1)自攻牙型螺丝柱(2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(2)压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙,一般称为typeA和typeAB,绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧,一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为60度,英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹1、大径d(D) 螺纹的最大直径,即外螺纹的牙顶(或内螺纹的牙底),相重合的假想的圆柱面的直径,也叫螺纹的公称直径。
2、小径d1(D1)螺纹的最小直径,即与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱面的直径3、中径d2(D2)一个假想圆柱面的直径,其母线通过牙型上牙厚和牙间宽相等圆柱面的直径4、螺距P 相邻两牙在中径上的对应两点间轴向距离。
5、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
6、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
7、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
8、牙型斜角β轴向剖面内螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛,价格便宜,强度较好,能适应于一般电子产品的要求。
结构设计--螺丝柱设计

11.火山口:螺丝柱背后经常会遇到缩水问题。解决的方案是 加火山口,如图所示。火山口之所以能够防止缩水,是因为 它能使得螺丝根部的等效壁厚(内切圆2R)变小,假若等效 壁厚与壁厚T相差不大,制品就不容易缩水.(R-r)/r<8%.一般 就不会缩水。
12.因塑料件较易变形, 故设计螺丝柱 时需增加倒角以便装配. (如下图所示). 螺钉柱内侧也应该加倒角,利于螺钉安 装。大小一般为1~1.5mm*45
螺丝柱设计-2
7.当凸台和柱子(或者另一凸台配合时,其配合间隙通常取单边0.05~0.1的装配间隙。 8.凸台比较高时,通常在其外侧增加十字筋,该十字筋通常要做1~2°的斜度, 9.当凸台用于自攻螺丝装配时,其内孔要比自攻螺丝单边小0.1~0.2,以便螺钉能锁紧。如用M3.0的自攻螺丝 装配时,BOSS的内孔通常做φ2.6~2.8。 10.螺旋凸台应该带有导入槽,凹槽深度0.3~0.5,这样可以减少凸台开口端的应力并防止开裂。
2.60
3.00
─0
─0
─0
─0.05
─0.05
─0.05
┼0
┼0.05
┼0.05
┼0.05
┼0.05
┼0.05
POM 1.60
1.80
2.00
2.20
2.40
2.80
─0.05
─0
─0
─0
─0
─0
┼0
┼0.05
┼0.05
┼0.05
┼0.05
┼0.05
PA 1.60
1.80
2.00
2.20
2.40
2.80
紧配柱为柱孔配合结构,可做紧配拉紧及导向结构.常用在小壳件配合(U盘,读卡 器,蓝牙等零件);PCB定位,壳体防翘曲拉紧等.常见为圆形,一般紧配直径有 1.0,1.2,1.5,1.8,2.0,2.5,3.0等等,值自定义. 还有方形,椭圆形等其他异形结构.导向柱则需要单边留0.1-0.3mm间隙即可.
壳体设计规范---螺丝柱

壳体设计规范---螺丝柱导读塑胶壳体基本功能是:实现手机的基本使用性能(接听信息,传输信息,操作等功能)的载体,满足整机的外观特性(包括颜色,形状,大小等),保护电子元件(机芯和显示屏等)及电路;接下来的几个章节,会分别介绍一下跟壳体设计相关的局部设计规范,将这些局部设计规范合并起来,就是完整的壳体设计规范,理解了壳体设计的规范和原理,基本就算可以入门了;螺丝柱是手机壳体最常见,也几乎是每个项目都会用到的结构,但一旦设计不好,就会出现柱子缩水,螺丝柱爆柱,拉拔力不够等问题,直接影响到整机的可靠性,下面就针对螺丝柱的设计整理一下相关的设计规范:1设计原则A.BOSS柱高度、壁厚、孔径要适当,防止塑胶外观面缩水;B.BOSS柱应有足够的强度,防止断裂及变形。
2基本设计要点参考一、尺寸设计要点A)对于镶嵌铜螺母的BOSS柱如图1所示,对于镶嵌铜螺母(热熔,超声)的BOSS柱,确定BOSS柱的内孔D0,外孔D1和铜螺母与BOSS柱上下两端的间隙GO,G1很重要。
D0=D - 0.2(0.25)D:Screw_NUT(铜螺母)外径;(PC取0.2/PC+ABS取0.25,对于1.4的螺母,一般取2.1)D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时BOSS柱壁不破裂的最小壁厚,一般取0.6T为0.85~0.9mm;GO=0.05mm~0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶); L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, (视空间结构而定);注意:1.为了铜螺母热熔导向方便,一般在BOSS柱上端内孔上做0.2x0.2的导角;2.BOSS内孔拔模角不宜太大,以防铜螺母紧固力不够,一般取0-0.5度拔模角;3.BOSS外侧面拔模角取1.0度即可。
B)对于不需要镶嵌铜螺母的BOSS柱而言,其主要用来定位、热熔固定、加强等等作用,此时主要考虑的是其缩水和强度问题,如下图2D0=d0+0.1 d0为与D0配合的BOSS柱(或者实心圆柱)外径;D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H取3T;C)BOSS柱与螺丝螺母的配合设计如上图3所示,一般在螺丝柱上对PCBA进行定位,在BOSS柱外周做RIB的上表面限位PCBA之Z轴方向,X和Y轴方向可以利用BOSS柱外周做出小RIB之外周来定位。
【结构设计】自攻型螺丝柱设计

【结构设计】自攻型螺丝柱设计结构设计自攻型螺丝柱设计1螺丝柱螺丝柱,也称BOSS柱,是塑胶件产品中常见的结构,也是塑胶件产品成型过程中问题比较多的结构之一常见的螺丝柱缺陷主要有开裂、滑牙、根部断裂、产品表面缩水,发白等2螺丝柱结构设计合理的塑料螺丝柱结构设计,需要能承受螺丝锁入时的螺纹成型或切削的驱动扭矩,而螺孔大小对于防止螺纹剥离和螺旋脱出是至关重要的,螺柱的直径必须足够大以承受在螺纹成型或切削过程中环向应力下图为合理的塑料螺丝柱结构设计尺寸下表为螺丝柱系数,可以根据材料种类及螺纹直径,计算出合理的螺丝柱结构设计尺寸螺丝旋入螺柱时,螺丝柱开口端产生的应力是最大的,因此,螺丝柱内径的入口处可设计一个凹台,凹台的作用是减小螺丝旋入时的初始应力并且具有导向的作用;在没有设计凹台时,入口处可以设计成倒角,也可以起到缓解开口端应力,并为螺钉提供一定的导向作用火山口塑料螺丝柱对应的产品表面经常出现缩水问题,解决的其中一个方法就是螺丝柱根部增加火山口,如下图所示PS:在火山口设计的时候,如果减胶减的过多,在生产过程中产品表面会出现模印,同样会造成产品不良模印是由于产品胶位太薄而造成的塑胶制品表面发亮缩印是由于产品胶位太厚而造成的塑胶制品表面凹陷火山口的尺寸设计,防缩水尺寸可以参照加强筋的防缩水尺寸,火山口的直径大小,通常比螺丝柱的外径大2mm~5mm即可螺丝柱的高度及加强筋螺丝柱的高度没有特殊的要求,根据实际产品的结构设计高度,通常当螺丝柱的高度大于螺丝柱外径尺寸的2倍时,螺丝柱需要增加加强筋加强筋的高度不要做到螺丝柱子的顶部,一般预留1.0mm左右的高度加强筋的顶端不要做一个平位,做一个平位增加一道模具省模的工序PS:设计火山口与加强筋时,先设计火山口,再设计加强筋,在作图时比较容易处理,反过来就比较难处理3螺丝柱常见问题及解决方案螺丝柱开裂材料太脆,材料发生降解,韧性不够材料中掺入了过多的水口料,导致材料太脆;成型过程中,成型温度过高或者材料在烘料时不充分而含有水分,引起材料发生降解内径过小,螺丝柱壁厚不足环境应力开裂材料不能不能耐一些有机溶剂时,就有可能引起螺丝柱的开裂减小攻丝时的初始应力,方法有减少攻丝时使用的扭矩大小以及上述中提到增加凹台或倒斜角螺丝柱滑牙材料过韧,刚性不够螺丝内径过大扭矩过大根部断裂螺丝柱的根部存在尖角,产品成型时该处导致应力集中,导致根部断裂,在设计时,在保证螺丝柱对应的产品表面不产生缩水的情况下,尽量采用大的圆角进行过渡产品表面缩水解决的方法是增加火山口,具体设计尺寸参照前文发白螺丝攻入时,螺丝柱的整体有发白现象,原因是攻入时使用的扭矩过大,螺丝柱的整体壁厚过薄导致给我【在看】你也越好看!。
螺丝柱设计

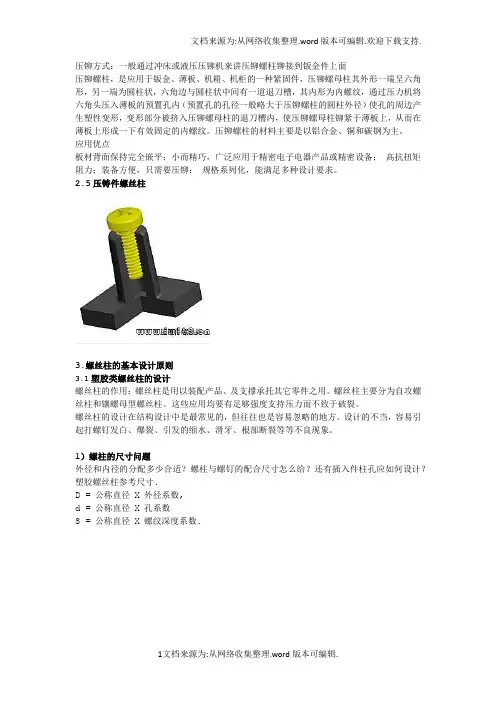

压铆方式:一般通过冲床或液压压铆机来讲压铆螺柱铆接到钣金件上面压铆螺柱,是应用于钣金、薄板、机箱、机柜的一种紧固件,压铆螺母柱其外形一端呈六角形,另一端为圆柱状,六角边与圆柱状中间有一道退刀槽,其内形为内螺纹,通过压力机将六角头压入薄板的预置孔内(预置孔的孔径一般略大于压铆螺柱的圆柱外径)使孔的周边产生塑性变形,变形部分被挤入压铆螺母柱的退刀槽内,使压铆螺母柱铆紧于薄板上,从而在薄板上形成一下有效固定的内螺纹。
压铆螺柱的材料主要是以铝合金、铜和碳钢为主。
应用优点板材背面保持完全嵌平;小而精巧,广泛应用于精密电子电器产品或精密设备;高抗扭矩阻力;装备方便,只需要压铆;规格系列化,能满足多种设计要求。
2.5压铸件螺丝柱3.螺丝柱的基本设计原则3.1塑胶类螺丝柱的设计螺丝柱的作用:螺丝柱是用以装配产品、及支撑承托其它零件之用。
螺丝柱主要分为自攻螺丝柱和镶螺母型螺丝柱。
这些应用均要有足够强度支持压力而不致于破裂。
螺丝柱的设计在结构设计中是最常见的,但往往也是容易忽略的地方。
设计的不当,容易引起打螺钉发白、爆裂、引发的缩水、滑牙、根部断裂等等不良现象。
1)螺柱的尺寸问题外径和内径的分配多少合适?螺柱与螺钉的配合尺寸怎么给?还有插入件柱孔应如何设计?塑胶螺丝柱参考尺寸.D = 公称直径 X 外径系数,d = 公称直径 X 孔系数S = 公称直径 X 螺纹深度系数.D表示螺丝柱外径,d表示螺丝柱内径(预孔),h表示螺丝柱的高度,t表示产品料厚, s表示螺丝旋入螺丝柱的深度2)螺丝柱的内孔设计螺丝柱的形状以圆形为主﹐其它形状则加工不易螺丝柱高度一般是不会超过支柱直径的两倍半。
因过高的支柱会导致塑胶部件成型时困气(长度太长时会引起气孔﹐烧焦﹐充填不足等)。
螺丝柱的位置不能太接近转角或外侧壁,应与产品外壁保持一段距离:螺丝柱离产品外壁太近会产生缩水痕、空穴、或增加内应力等不良影响。
因此,支柱与产品外壁保持一段距离。
螺柱通用设计规范

螺柱通用设计规范————————————————————————————————作者:————————————————————————————————日期:ﻩ1. 目的2. 实用范围3.术语\定义\名词解释4螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5.常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1)自攻牙型螺丝柱(2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(2)压铸件的机牙螺丝柱设计ﻫ7. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙,一般称为typeA和typeAB,绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧,一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为60度,英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹1、大径d(D)螺纹的最大直径,即外螺纹的牙顶(或内螺纹的牙底),相重合的假想的圆柱面的直径,也叫螺纹的公称直径。
2、小径d1(D1)螺纹的最小直径,即与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱面的直径3、中径d2(D2)一个假想圆柱面的直径,其母线通过牙型上牙厚和牙间宽相等圆柱面的直径4、螺距P 相邻两牙在中径上的对应两点间轴向距离。
5、导程S同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
6、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
7、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
注塑件自攻螺钉与螺钉柱设计规范

一、螺钉与螺钉柱参数说明:
p——螺距 k——螺钉末端尺寸 φd——配孔内径(大端) φD——配孔外径(小端) φT——倒角后孔径
h——通孔深度
H——盲孔深度
Байду номын сангаас
二、螺钉与螺钉柱设计规范
螺钉与螺钉柱设计规范主要有两点:
1.螺钉柱尺寸必须满足标准要求。 2.螺钉嵌入尺寸必须大于最小嵌入尺寸。 3.螺钉柱尺寸及最小嵌入尺寸标准见下页表。
说明:生产中很多打滑丝的问题均为嵌入尺寸过小所致,第2点需引起格外重视!
螺钉柱尺寸标准
注:通孔孔深中n表示有效螺纹圈数,HIPS材料n取5,其它材料n取3,p 和k的值见下页表2。
最小嵌入尺寸标准
备注: (1).有效螺纹圈数是指螺钉嵌入螺钉柱中去掉螺钉末端尺寸后的圈数, HIPS不低 于5圈,其它材料不低于3圈。 (2). 嵌入尺寸是指螺钉嵌入螺钉柱中的全部尺寸。
螺柱通用设计规范

螺柱通用设计规范1. 目的2. 实用范围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1)自攻牙型螺丝柱(2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(2)压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙,一般称为typeA和typeAB,绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是她们的螺纹。
机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧,一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为60度,英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹1、大径d(D) 螺纹的最大直径,即外螺纹的牙顶(或内螺纹的牙底),相重合的假想的圆柱面的直径,也叫螺纹的公称直径。
2、小径d1(D1)螺纹的最小直径,即与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱面的直径3、中径d2(D2)一个假想圆柱面的直径,其母线经过牙型上牙厚和牙间宽相等圆柱面的直径4、螺距P 相邻两牙在中径上的对应两点间轴向距离。
5、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
6、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
7、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
8、牙型斜角β轴向剖面内螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型。
(整理)螺丝柱设计

压铆方式:一般通过冲床或液压压铆机来讲压铆螺柱铆接到钣金件上面压铆螺柱,是应用于钣金、薄板、机箱、机柜的一种紧固件,压铆螺母柱其外形一端呈六角形,另一端为圆柱状,六角边与圆柱状中间有一道退刀槽,其内形为内螺纹,通过压力机将六角头压入薄板的预置孔内(预置孔的孔径一般略大于压铆螺柱的圆柱外径)使孔的周边产生塑性变形,变形部分被挤入压铆螺母柱的退刀槽内,使压铆螺母柱铆紧于薄板上,从而在薄板上形成一下有效固定的内螺纹。
压铆螺柱的材料主要是以铝合金、铜和碳钢为主。
应用优点板材背面保持完全嵌平;小而精巧,广泛应用于精密电子电器产品或精密设备;高抗扭矩阻力;装备方便,只需要压铆;规格系列化,能满足多种设计要求。
2.5压铸件螺丝柱3.螺丝柱的基本设计原则3.1塑胶类螺丝柱的设计螺丝柱的作用:螺丝柱是用以装配产品、及支撑承托其它零件之用。
螺丝柱主要分为自攻螺丝柱和镶螺母型螺丝柱。
这些应用均要有足够强度支持压力而不致于破裂。
螺丝柱的设计在结构设计中是最常见的,但往往也是容易忽略的地方。
设计的不当,容易引起打螺钉发白、爆裂、引发的缩水、滑牙、根部断裂等等不良现象。
3.1.1自攻型螺丝柱1)螺柱的尺寸问题外径和内径的分配多少合适?螺柱与螺钉的配合尺寸怎么给?还有插入件柱孔应如何设计?塑胶螺丝柱参考尺寸.D = 公称直径 X 外径系数,d = 公称直径 X 孔系数S = 公称直径 X 螺纹深度系数.D表示螺丝柱外径,d表示螺丝柱内径(预孔),h表示螺丝柱的高度,t表示产品料厚, s表示螺丝旋入螺丝柱的深度2)螺丝柱的内孔设计螺丝柱的形状以圆形为主﹐其它形状则加工不易螺丝柱高度一般是不会超过支柱直径的两倍半。
因过高的支柱会导致塑胶部件成型时困气(长度太长时会引起气孔﹐烧焦﹐充填不足等)。
螺丝柱的位置不能太接近转角或外侧壁,应与产品外壁保持一段距离:螺丝柱离产品外壁太近会产生缩水痕、空穴、或增加内应力等不良影响。
因此,支柱与产品外壁保持一段距离。
螺丝柱设计指引

2.螺絲柱之高度,原則上不能大於螺絲直徑之6~10倍,如殼與殼距離較大,可加長螺絲頭管位部分.見附圖2.
3. 殼與殼鎖緊行程為0.10+0.10mm,見附圖3
4.螺絲柱高度大於8mm以上,結構允許的情況下,螺絲柱須加火箭腳,其厚度為0.8~1.0mm.高度一般為螺絲柱高度之2/3倍.每個螺絲柱加3~4個,均布.參見附圖4
設計膠殼上螺絲柱時,建議采用以下尺寸(以ABS料為例):
螺絲規格
螺絲柱內徑(Φd mm)
螺絲柱外徑(ΦD mm)
Φ1.2
Φ0.90
Φ3.00
Φ1.4
Φ1.10
Φ3.20
Φ1.7
Φ1.40
Φ3.70
Φ2.0
Φ1.70
Φ4.20
Φ2.3
Φ2.00
Φ4.50
Φ2.6
Φ2.20
Φ4.80
Φ3.0
Φ2.60ຫໍສະໝຸດ Φ5.50Ewig工程部機械設計規範
-------螺絲柱設計指引
制訂:_____________(ENG)核對:______________(PED)審批:______________(ENG)
日期:_____________日期:______________日期:______________
1.螺絲柱尺寸:
设计塑胶螺丝柱尺寸

前序:塑胶螺丝柱在产品装配中承载着重要的连接作用,设计上选择合适尺寸能增强零件间连接的牢固及耐用能力,同时亦考虑估计减低螺丝柱缩水外观缺陷,故对塑胶螺丝柱设计尺寸时需多加留意事项作如下说明:常用塑胶螺丝柱基本尺寸要求下图位最基本使用之螺丝柱设计,根据以下8个尺寸要领设计参考。
1.D=螺丝外径2. T=外观料厚3. DT=螺丝柱外径(建议为1.8D~2.5D)注:外径太细会引致螺丝柱爆裂,但太大亦会引致外观缩水。
4. DL=螺丝孔直径(建议为0.7D~0.85D)5. De=螺丝引入直径(建议为D+0.1~0.5mm)注:用作引入螺丝,由于该部分没有受压与螺丝牙,相对应力不大,能防止螺丝因应力而爆裂6. P=螺丝贯入深度(建议通常螺丝贯入深度为2.5D~4D)注:螺丝上进工件后螺丝咀与螺丝孔底须有至少1.0mm空间作存放碎屑以及防止螺丝咀接触到柱底而产生应力。
7. H=螺丝柱高度(建议最好为4D以下),但需根据实际产品结构需要而定注:a.螺丝孔底与外观表面间之料位建议为0.6T(T为料厚),以减少外观因螺丝柱引致的缩水现象。
b.螺丝柱底围边需最少加R0.5mm,螺丝孔内之围边亦须最少加R0.5mm。
c.通常螺丝柱外径出模角度须为0.5°,螺丝孔出模角度也须最少为0.25°d.如螺丝柱超长,需要考虑其结构牢固性,建议螺丝柱四周增加筋条作加强。
8. t1=螺丝头承托料厚(建议为2.0~3.0mm)注:此料厚与塑料有所关系,如PP之类较软的塑胶料,须保持最少3.0mm料厚,以免螺丝上进工件后过分压扁部分塑胶料减弱承托力。
◆常用塑胶螺丝柱应用尺寸参数常用塑胶螺丝柱应用尺寸参数例如:ABS塑胶件用M3螺丝时,螺丝孔直径为3X0.8=2.4mm+0.5°拔模斜度;螺丝柱外径为3X2.0=6mm+0.5°拔模斜度。
◆关于设计塑胶螺丝柱一些注意事项1、设计螺丝柱尺寸是,尽量使用标准螺丝和相关的通用尺寸,以简化生产工艺2、因塑胶件较易变现,故设计螺丝柱时需增加倒角以便装配。
自攻螺钉螺钉柱设计规范

自攻螺钉螺钉柱设计规范1、螺钉柱的高度螺钉柱的高度在4mm~35mm 为宜,若攻丝深度太小(小于4mm)则自攻螺钉吃不住劲容易滑丝;若螺钉柱高度太高(大于35mm)则镶芯(或丝针)太长容易变形。
2、螺钉柱的强度螺钉柱应有一定的强度,当螺钉柱的高度H>5T 时,应加2-4个角撑保证螺钉柱的强度(见图1)。
图1中字母表示的尺寸及其关系下面列出:T:顶面壁厚;d:按照《常见塑料制品壁厚筋厚设计参考值》设计a=2T~3T h≥32H H-h≥2(没有特殊装配要求时)图13、螺钉柱的防缩设计螺钉柱应考虑防缩,外观要求严格的表面螺钉柱应加斜顶进行防缩(见图2),设计时应考虑制品上有无其他结构影响斜顶的顶出,斜顶的行程是否足够。
设计斜顶防缩螺钉柱时应尽量减小倒扣的深度(L ),螺钉柱的底座应设计成喇叭口以利于斜顶的出模(喇叭口单边斜度3-5°)。
对于过高的螺钉柱,螺钉柱的高度不应超过35mm ,其余部分设计在螺钉柱底座上。
图2无法加斜顶进行防缩的螺钉柱应加深孔内外的深度减轻缩水,加深的深度值为顶面壁厚的2/5,见图3,n =52T ,柱外侧槽的宽度1.5mm ~2mm ,槽的外边缘渐变过渡防止亮痕。
图34、螺钉柱的内外径螺钉柱的内外直径应符合加工工艺性,优先选用值见表1。
表1自攻螺钉规格螺钉柱内径ø(mm)螺钉柱外径ø(mm)(国标)ST2.2 1.75ST2.9 2.36ST3.5 2.87ST3.9 3.27或8ST4.2 3.47或8ST4.8 3.88ST5.5 4.49ST6.3 5.1125、螺钉柱的脱模斜度当螺钉柱顶面为外观面时,螺钉柱的内外径不需设计脱模斜度,加工时由抛光自然生成斜度。
当螺钉柱的顶面为非外观时,螺钉柱的内外表面应设计0.5°的脱模斜度以利于出模,设计斜度时应以螺钉柱的顶面为基准拔模,即内外表面均为加胶拔模。
如图图4:图46、螺钉柱的安装导向螺钉柱内侧应加倒角,利于螺钉的安装。
塑料螺丝柱设计标准

塑料螺丝柱设计标准引言在现代工业设计中,塑料螺丝柱作为连接和固定元件,在众多产品中发挥着至关重要的作用。
正确的设计不仅关系到产品的结构稳定性,还影响到生产效率和成本控制。
本文将详细介绍塑料螺丝柱的设计标准,以指导设计师合理规划和应用。
材料选择材质要求- 应使用具有良好机械性能和稳定的化学性质的塑料材料。
- 考虑环境因素,优先选择可回收或生物降解的材料。
物理特性- 必须承受预期的负载,包括静态和动态负载。
- 应有良好的抗老化、抗紫外线及耐温性能。
设计参数尺寸规格- 螺丝柱的直径、长度和螺距需根据应用场景精确计算。
- 设计时需考虑足够的容差,以适应生产过程中的尺寸波动。
螺纹设计- 螺纹应符合国际或国内相关标准,以确保兼容性。
- 螺纹深度和角度需要优化,以提高连接的稳定性和耐用性。
应用考虑结构布局- 螺丝柱的位置应考虑到整体结构的受力分布。
- 避免设计在产品脆弱或应力集中的部位。
装配便利性- 设计应便于自动化装配,减少生产时间。
- 考虑到手动装配的情况,应确保螺丝柱易于识别和操作。
安全与合规安全标准- 设计必须符合国家安全生产的相关标准。
- 应进行严格的力学测试,确保在极端条件下的安全性。
环保要求- 材料和生产过程应符合环境保护法规。
- 鼓励采用清洁生产技术,减少对环境的污染。
结语塑料螺丝柱虽然是产品中的小部件,但其设计的合理性直接影响到产品的质量和性能。
设计师在设计过程中应严格遵守上述标准,综合考虑材料的选用、结构的安全性以及生产的便捷性,以确保塑料螺丝柱能够满足实际应用需求,同时符合经济效益和环境保护的双重要求。
通过标准化的设计流程,可以有效提升产品的整体质量和市场竞争力。
