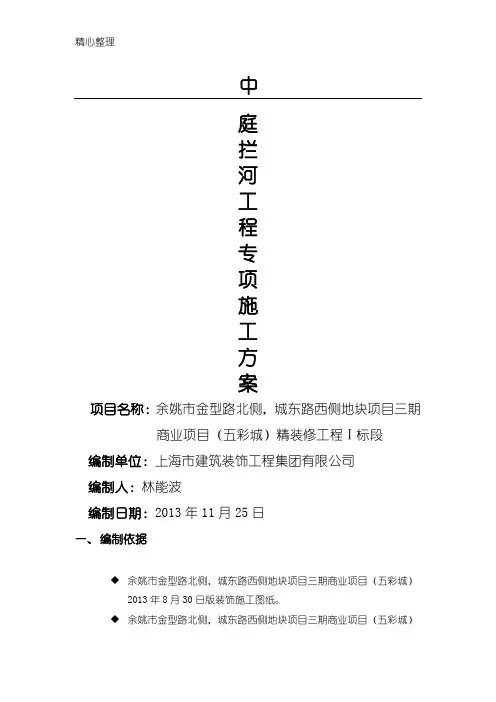

中庭拦河工程专项施工方案

项目名称：余市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）精装修工程Ⅰ标段

编制单位：上海市建筑装饰工程集团有限公司

编制人：林能波

编制日期：2013年11月25日

一、编制依据

◆余市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）2013

年8月30日版装饰施工图纸。

◆余市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）招

投标文件。

◆《建筑装饰装修工程质量验收规》（GB 50210—2001）

◆《民用建筑工程室环境污染控制规》（GB 50325—2001）

◆《建筑工程施工质量验收统一标准》(GB 50300—2001)

◆《金属与石材幕墙工程技术规》（JGJ 133 –-2001）

◆《建筑玻璃应用技术规程》JGJ113-2009

◆《浮法玻璃》（GB11614、GB9963、JC/T536）

◆《建筑材料放射性核素限量》（GB6566—2001）

◆有关安全生产、文明施工的规定

◆公司ISO—9001贯标文件，《质量手册》

◆公司编制的《质量验收评定的企业标准》

◆公司编制的《建筑装饰工程施工工艺标准》

◆集团总公司和本公司制定的行业与企业标准化现场管理的有关规定

和细则

◆现场客观条件和本公司长年从事装饰施工所积累的专业施工经验二、工程概况

华润置地余(五彩城)位于中国省余市城东新区核心地块余市人民医院以北，城东路以西，东至沿城东路道路绿地，西至星光路，南至金型路，北至河道绿地围。主要由1个地下3层地库，1幢地上19层酒店塔楼，1幢地上5层购物中心及1排地上4层商业街组成。我司本次中标围为五彩城购物中心地下二层、地下一层、一层、二层公共区域装修及购物中心拦河、自动扶梯公共区域装修工程。本专项方案针对五彩城购物中心地下二层、地下一层、一层、二层公共区域装修5个中庭位置的拦河编制。

左入口中庭左连接中庭主中庭右连接中庭右入口中庭

左入口中庭立面（2、3层）左连接中庭立面（1~5层）

主中庭立面（2~5层）

右连接中庭（2~5层）右入口中庭（2~5层）

三、材料及施工准备

本工程拦河材料选用：8+1.14+8钢化夹胶清玻及黑色拉丝不锈钢立柱、实木扶手。

(一）、基层材料要求：

1、设计图纸要求本项目所有钢骨架基层均采用热镀锌角钢。

2、本项目拦河玻璃采用玻璃爪件固定在不锈钢立柱上，具体相见下方节点。

主中庭拦河节点

次中庭拦河节点

连接中庭拦河节点

中庭拦河详图

(二）、材料运输及进场要求：

1、拦河玻璃必须符合设计要求，特别是热弯弧形玻璃，须在现场确定加工尺寸并绘出排版图，并得到设计师或甲方代表认可后才能进行下一步加工。根据工程实际使用量考虑备用量的生产，避免不同生产批号出现色差现象。

2、运输过程中包装严密无空隙，并做好相应的防震措施，装卸过程中应轻拿轻放。

3、材料进场后对面块料规格尺寸、颜色进行检查，板面不得有隐伤、划痕等缺陷。并按施工部位分类堆放。弧形玻璃应直立码放，倾斜度不大于15°，因隔断

玻璃尺寸较大，不得叠层码放；平板玻璃码放时各层垫块基本在同一位置。4、及时上报材料检验报告，并通知监理、甲方进行现场取样复试，复试合格后方可使用。

(三）、施工工具：

1、电动工具：手提电钻、小台锯、玻璃磨角机、氩弧焊机、抛光机、电焊机、豁角机等

2、手动工具：螺丝刀、方尺、卡子、钢尺等

（四）准备工作

1、现场条件确认：安装玻璃栏河的主体结构已完，装饰也基本完成并达到有关验收标准。预埋件预留洞已按要求完成并经验收合格。安装所需的标高线（1000mm高施工用线）已引到明显部位，轴线已经引测标出。所需各种材料已运到现场并堆置在指定地点。电源已引至到工作面上。大型设备试运转正常，也已安置在工作面上，小型机具已备齐

2、放线：施工放线应准确。一般土建施工时往往忽视后期装饰工程高精度的要求。在装饰施工时，不仅要安装装饰施工图放线，还必须将土建施工的误差消除，并将实际放线的精准尺寸作为构件加工的尺寸。另外，由于钢化玻璃加工好后就不能再进行裁切，所以各段立柱的安装尺寸要求十分准确，应根据现场实际放线的数据，绘制放样详图，然后按照放样图去加工栏板各个构配件，在安装前检验加工件尺寸，把好原材料质量关。

3、检查预埋件位置：对于用螺栓固定的玻璃栏板，玻璃上预先钻孔的位置必须十分准确，固定螺栓与玻璃留孔之间要有空隙，并用胶垫圈隔开，若发现玻

璃留孔位置与螺栓配合时没有间隙，应重新加工玻璃，绝不能硬性安装。、（五）不锈钢栏杆安装

现场焊接和安装：一般应先树立直线段两端的立柱，检查就位正确和校正垂直度，然后用拉通线方法逐个安装中间立柱，顺序焊接其他杆件。施工时注意管材间的焊接要满焊，以免磨平后会露出缝隙。固定玻璃栏板的夹板应对齐在同一平面上，不然，当安装玻璃时会发生嵌缝不均匀，不平直。

（六）玻璃安装

1、栏板玻璃的周边加工一定要磨平，周边切口必须平整。这不仅是为了施工操作的安全，也可以减少玻璃的自爆。

2、安装玻璃前，应清除槽口的灰浆、杂物等。

3、将已裁割好的玻璃就位。玻璃的安装尺寸应符合设计要求。立放玻璃的下部要有氯丁橡胶垫块，玻璃与边框、玻璃与玻璃之间都要有空隙，以适应玻璃热胀冷缩的变化。玻璃的上部和左右的空隙大小，应便于玻璃的安装和更换。

4、将厚玻璃安放在槽后，再加注玻璃胶。使用密封胶前，接缝处的表面必须清洁、干燥。密封材料的宽度和深度应符合设计要求，充填必须密实，外表应平整光洁。

5、本工程除了拦河玻璃入地槽的形式外，还有就是玻璃外挑，如主中庭的拦河，此种玻璃安装与上述有一定的区别，即在下部天花侧板预埋玻璃爪件，且下部天花侧板必须在玻璃安装前完工，才能安装该部位的拦河玻璃。

（七）木扶手安装

1、检查固定木扶手的扁铁是否平顺和牢固，扁铁上要先钻好固定木螺丝的小孔并刷好防锈漆。
