实验五空气中总悬浮颗粒物(TSP)的测定(精)
空气中TSPd的测定
一、实验目的1、了解中流量大气采样器的基本原理，掌握使用方法。
2、学习质量法在大气环境监测中的应用。
3、重点掌握滤膜的称量、采样器参数的设定与读取、采样气体体积的换算与结果表达。
二、实验原理总悬浮颗粒物是大气质量评价中的一个通用的重要染指标。
它主要来源于燃料燃烧时产生的烟尘、生产加工过程中产生的粉尘、建筑和交通扬尘、风沙扬尘以及气态污染物经过复杂物理化学反应在空气中生成的相应的盐类颗粒。
粒径小于100μm的称为TSP，即总悬浮物颗粒；粒径小于10μm的称为PM10，即可吸入颗粒。
通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，空气中一定粒径范围的悬浮颗粒物，被截留在已恒重的滤膜上。
根据采样前、后滤膜重量之差及采气体积，计算总悬浮颗粒物的质量浓度。
国家环境质量标准规定，居住区日平均浓度低于0.3毫克/立方米，年平均浓度低于0.2毫克/立方米三、实验仪器中流量大气采样器滤膜分析天平镊子四、实验步骤1、在找准测量位置后，将仪器固定到三角架上，将滤膜纸装入滤膜夹（滤膜纸的绒毛面向上）放入切割器采样头内，装好TSP切割器，用连接管拧到采样器的进气口上。
进行PM10采样时，将滤膜纸装入滤膜夹（滤膜纸的绒毛面向上）放入切割器采样头内，用连接管拧到采样器的进气口上。
2、打开仪器后面的电源开关，系统进行自检。
3、注意采样器指示灯如果是亮的或闪烁的，这说明系统正处于采样状态或者虽然采样完成但用户并未清除，此时系统禁止用户修改任何数据。
按住“暂停/取消”不放约3秒钟直至一声长提示音，采样指示灯熄灭。
4、系统显示当前标准时间，如果要查看日期，可以点击“查询/位选”。
如果要进行修改，可以点按“调设”进行设置状态，再使用“<+”或“->”与“查询/位选”进行修改，修改完成后再点按“调设”保存修改结果并退出，修改过程中随时可以点“暂停/取消”消放弃修改结果并推出。
5、点按“<+”或“->”切换当前选项，查看并修改其他参数。
TSP测定
赵官正青、李金玉、翟羽佳、石振强、王铭 炀
1、TSP的简单介绍及现状 2、TSP三种测试方法
3、大气总悬浮颗粒物（TSP）测 定（称重量法）的详细介绍
TSP的简单介绍
TSP的定义 TSP的来源及组成 TSP的危害 TSP的污染现状
1. TSP的简单介绍
定义： Suspended Particles）
Thanks
危害
总悬浮颗粒物对人体的危害程度主要取决定于 颗粒物粒度大小及化学组成。
越细小的颗粒物对人体危害越大。 粒径超过10微米的颗粒物可被鼻毛吸留，也会 随气流附着皮肤或进入眼睛，会阻塞皮肤的毛 囊和汗腺，引起皮肤炎和眼结膜炎。
粒径小于10微米的颗粒物可随人的呼吸沉积肺 部，甚至可以进入肺泡、血液。这些颗粒物在 肺泡上沉积下来，损伤肺泡和粘膜，导致肺心 病，引起慢性鼻咽炎、慢性支气管炎等一系列 病变，严重的可定 （称重量法）
一、实验目的
掌握智能中流量TSP采样器的使用方法
掌握TSP采样及测定方法
二、实验原理
空气中总悬浮颗粒物（简称TSP）采用重量 法进行测定：抽取一定体积的空气，使之通过已
恒重的滤膜，则悬浮微粒被阻留在滤膜上，根据
采样前后滤膜重量之差及采气体积，可计算总悬
四、计算
总悬浮颗粒物的含量 C（TSP，mg/m3）=
W1-W0 QN × T
式中：W1——尘膜质量，mg W0——空白滤膜质量，mg T——采样时间，min QN——标准状况下的采样流量，m3/min
五、注意事项
1. 由于TSP 采集尘粒的当量直径 <100μ m，考虑 采样头构造，在样品采集时应控制气流速度 在3m/s内； 2. 应仔细检查滤膜，不得有针孔或任何缺陷， 以免采样时漏气。 3. 称量不带衬纸的聚氯乙烯滤膜时，在取放滤 膜时，用金属镊子触一下天平盘，消除静电 的影响。
大气中悬浮颗粒物的测定 实验报告
订
二、实验内容和原理
线
环境空气中悬浮颗粒物是一种常规的污染物，大气中首要污染物为可吸入颗粒物，它们对人体健康、
植被生态和能见度等都有着非常重要的直接和间接影响。因此，对这类污染物的浓度进行测定是大气环
境污染研究中一项重要的工作。
1、基本概念
总悬浮颗粒物(TSP)：悬浮在空气中，空气动力学当量直径≤100μm 的颗粒物。以每立方米空气中总悬
其中 PM10 含量远大于 TSP 含量，因为该实验在极精确的水平上进行，可能产生该误差的原因有： ①称量滤膜质量的时间超过 30s，质量不精确； ②分析天平没有调平或质量没有稳定就读数； ③采样地点和高度不一致，导致样本没有一致性； ④采样过程中因为移动仪器或其他不规范操作导致数据出错。
研究结果表明，PM10/TSP 的重量比为 60%—80%，而 PM2.5/PM10 的重量比为 50%—70%，PM2.5/PM10 的重 量比为 30%—56%。而实验所得 PM2.5 占 TSP 的比例为 18.46%，较研究结果偏低，可能的原因是 PM2.5 本身 就很难测定，采样时间不够可能导致其数据偏低。
六、讨论、心得
1、注意事项
1) 滤膜上积尘较多或电源电压变化时，采样流量会有波动，应随时注意检查和调节流量。 2) 抽气动力和排气口应放在滤膜采样夹的下风口，必要时将排气口垫高，以避免排气将地面尘土扬起。 3) 称量不带衬纸的过氯乙烯滤膜时，在取放滤膜时，用金属镊子触一下天平盘，以清除静电的影响。 4) 采样高度应高地面 3-5m。
2、误差分析
1) 湿度。当日为雨天，空气湿度在 90%以上，根据不同湿度范围与总悬浮颗粒物修正值表1，可得当日 湿度范围为>90-81%，修正值为 0.004mg/m3，将平衡前的总悬浮颗粒物浓度值直接减去修正值，可 以增加实验结果的准确性；
大气TSPPM10监测实验
四、TSP与PM10 在监测分析时的区别
TSP与PM10使用的监测仪器和方法完全相同。只有采样时采用的切割器不同。 注意：为了消除由于不同时采样所引起的误差，要求TSP与PM10要同时用两台采样器进行采样，保证数据的可比性。
五、数据处理
式中：W1——尘膜重量，g； W0——空白滤膜重量，g； Vn——标准状态下的累积采样体积，m3。
不同空气动力学直径范围的分布
空气动力学 直径D
颗粒物种类
常规监测方法
D≥100μm
大气自然降尘 降尘
自然降尘缸 集尘
10μm≤D＜100μm
总悬浮粒颗物飘尘TSP
中流量大气采样器
D＜10μm
可吸入颗粒物 PM10
中流量大气采样器
中流量大气采样器流量控制原理
V
△P
产生电信号
I
三、采样器的控制与操作注意事项
六、本实验的相关知识
复习大气环境质量标准 大污染物的来源 工业粉尘、工业炉窑、建筑施工、交通工具、二次扬尘、自然（沙尘、火山等） 大气污染控制的技术与途径
一、实验目的
1、了解中流量大气采样器的基本原理，掌握使用方法。 2、学习质量法在大气环境监测中的应用。 3、重点掌握滤膜的称量、采样器参数的设定与读取、采样气体体积的换算与结果表达。
二、实验原理
通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，空气中一定粒径范围的悬浮颗粒物，被截留在已恒重的滤膜上。根据采样前、后滤膜重量之差及采气体积，计的累积采样体积Vn时，按下式计算：
式中：Q——采样器采气流量，m3/min； P2——采样期间测试现场平均大气压力，kPa； Tn——标准状态的绝对温度，273K； t——累积采样时间，h； Pn——标准状态下的大气压力，101.325kPa； T2——采样期间测试现场平均环境温度，K。
环境监测综合性实验 (校园空气质量报告)
校园空气质量监测综合实验报告学院环境与资源学院学生姓名专业环境科学年级指导教师二Ο一Ο年十二月十八日校园空气质量监测综合实验报告前言山西省为产煤燃煤大省, 煤和其他化石燃料的的燃烧产生大量的SO2.NOx。
山西大学位于山西省省会太原市东南方向的城乡结合带, 紧临交通主干道坞城路, 附近有许西, 北张两个自主燃煤采暖的的城中村, 和一个垃圾焚烧厂。
煤和垃圾燃烧产生了大量的SO2.NOx, 同时汽车尾气液排放了大量的NOx。
其中SO2是主要空气污染物之一, 它能通过呼吸进入气管, 对局部组织产生刺激和腐蚀作用, 是诱发支气管炎等疾病的原因之一, 特别是当它与烟尘等气溶胶共存时可加重对呼吸道黏膜的损伤。
而NOx是引起支气管炎、肺损伤等疾病的有害物质。
TSP是大气环境中的主要污染物, 它可由燃煤、燃油、工业生产过程等人为活动排放出来, 也可以通过土壤、扬尘、沙尘经风力的作用输送到空气中而形成。
SO2.NOx和TSP都是环境监测必测项目, 通过对它们的测定可以及时全面地反映环境质量现状及发展趋势, 为保护人类健康和环境等服务。
一、实验目的和要求1.根据布点采样原则, 选择适宜方法进行布点, 确定采样频率及采样时间, 掌握测定空气中SO2.NOx 和TSP 的采样和监测方法。
2、根据三项污染物监测结果, 计算空气污染指数(API), 描述空气质量状况。
3、通过实验及计算直观的反映出山西大学校园的空气质量, 掌握环境监测的基本方法。
二、空气中SO2的测定（一）目的:1.掌握甲醛缓冲溶液吸收——盐酸副玫瑰苯胺分光光度法测定大气中SO2的方法；2.测量校园中SO2的浓度。
（二）原理:空气中的二氧化硫被四氯汞钾溶液吸收后, 生成稳定的二氯亚硫酸盐络合物, 此络合物再与甲醛及盐酸副玫瑰苯胺发生反应, 生成紫红色的络合物, 其最大吸收波长为577nm, 据其颜色深浅, 用分光光度法测定其吸光度, 与标准曲线对比, 对SO2进行含量回归, 从而测得空气中SO2的浓度。

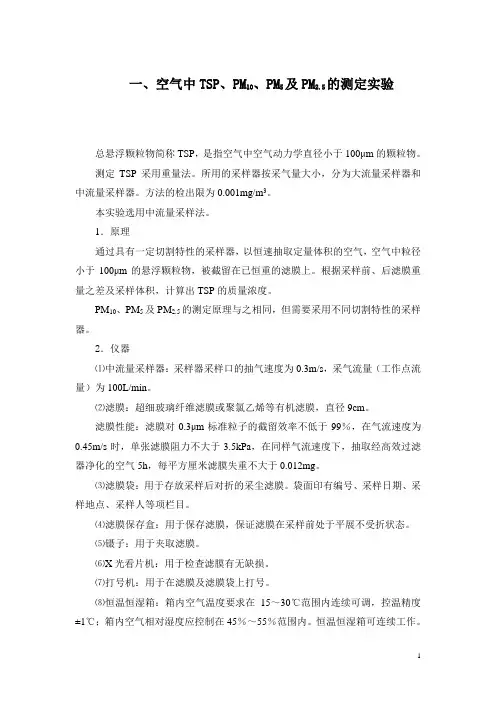

TSP,PM10等测定
一、空气中TSP、PM10、PM5及PM2.5的测定实验总悬浮颗粒物简称TSP，是指空气中空气动力学直径小于100μm的颗粒物。
测定TSP采用重量法。
所用的采样器按采气量大小，分为大流量采样器和中流量采样器。
方法的检出限为0.001mg/m3。
本实验选用中流量采样法。
1．原理通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，空气中粒径小于100μm的悬浮颗粒物，被截留在已恒重的滤膜上。
根据采样前、后滤膜重量之差及采样体积，计算出TSP的质量浓度。
PM10、PM5及PM2.5的测定原理与之相同，但需要采用不同切割特性的采样器。
2．仪器⑴中流量采样器：采样器采样口的抽气速度为0.3m/s，采气流量（工作点流量）为100L/min。
⑵滤膜：超细玻璃纤维滤膜或聚氯乙烯等有机滤膜，直径9cm。
滤膜性能：滤膜对0.3μm标准粒子的截留效率不低于99％，在气流速度为0.45m/s时，单张滤膜阻力不大于3.5kPa，在同样气流速度下，抽取经高效过滤器净化的空气5h，每平方厘米滤膜失重不大于0.012mg。
⑶滤膜袋：用于存放采样后对折的采尘滤膜。
袋面印有编号、采样日期、采样地点、采样人等项栏目。
⑷滤膜保存盒：用于保存滤膜，保证滤膜在采样前处于平展不受折状态。
⑸镊子：用于夹取滤膜。
⑹X光看片机：用于检查滤膜有无缺损。
⑺打号机：用于在滤膜及滤膜袋上打号。
⑻恒温恒湿箱：箱内空气温度要求在15～30℃范围内连续可调，控温精度±1℃；箱内空气相对湿度应控制在45％～55％范围内。
恒温恒湿箱可连续工作。
⑼分析天平：感量0.1mg 。
⑽中流量孔口流量计：量程75～125L/min;准确度不超过±2％。
附有与孔口流量计配套的U 型管压差计（或智能流量效准器），最小分度值10Pa 。
⑾气压计。
⑿温度计 3．步骤⑴中流量采样器流量校准（用中流量孔口流量计校准）：（注：本次实验不做）新购置或维修后的采样器在启用前，需进行流量校准；正常使用的采样器每月需进行一次流量校准。
总悬浮微粒TSP
三、仪器
1. 中流量采样器：流量50-150L/min，滤膜直径8-10cm。 2. 流量校准装置：经过罗茨流量计校准的孔口校准器。 3. 气压计。 4. 滤膜：超细玻璃纤维滤膜或聚氯乙烯滤膜。 5. 滤膜贮存袋及贮存盒。
6. 分析天平：感量0.1mg 。
四、测定步骤
六、 注意事项：
❖ 滤膜称重时的质量控制：取清洁滤膜若干张，在平衡室内平 衡24h，称重。每张滤膜称10次以上，则每张滤膜的平均值为 该张滤膜的原始质量，此为“标准滤膜”。每次称清洁或样 品滤膜的同时，称量两张“标准滤膜”，若称出的重量在原 始重量±5mg范围内，则认为该批样品滤膜称量合格，否则 应检查称量环境是否复合要求，并重新称量该批样品滤膜。
五、 t
式中： W—采集在滤膜上的总悬浮颗粒物质量（mg）； t —采样时间（min）； Qn—标准状态下的采样流量（m3/min），按下式计算：
Qn
Q2
T3P2 T2 P3
273 P3 101.3 T3
Q2
P2 P3 273 T2T3 101.3
2.69 Q2
P2 P3 T2T3
式中：Q2—现场采样流量（m3/min）； P2—采样器现场校准时大气压力（kPa）； P3—采样时大气压力（kPa）； T2—采样器现场校准空气温度（K）； T3—采样时的空气温度（K）。
若T3 、P3与采样器校准时的T2 、P2相近， 可用T2 、P2代之。
❖ 要经常检查采样头是否漏气。当滤膜上颗粒物与四周白边之 间的界线逐渐模糊，则表明应更换面板密封垫。
❖ 称量不带衬纸的聚氯乙烯滤膜时，在取放滤膜时，用金属镊 子触一下天平盘，以消除静电的影响。
学生实验
实验五 空气中总悬浮颗粒物(TSP)的测定
实验五空气中总悬浮颗粒物（TSP）的测定目前测定空气中TSP含量广泛采用重量法，其原理基于：以恒速抽取定量体积的空气，使之通过采样器中已衡重的滤膜，则TSP被截留在滤膜上，根据采样前后滤膜重量之差及采气体积计算TSP的浓度。
该方法分为大流量采样器法和中流量采样器法。
本实验采用中流量采样器法。
一、仪器和材料（1）中流量采集器。
（2）中流量孔口流量计：量程70~160L/min。
（3）U型管压差计：最小刻度10Pa。
（4）X光看片机：用于检查滤膜有无缺损。
（5）分析天平：称量范围≥10g，感量0.1mg。
（6）恒温恒湿箱：箱内空气温度15~30℃可调，控温精度±1℃；箱内空气相对湿度控制在（50±5）%。
（7）玻璃纤维滤膜。
（8）镊子、滤膜袋（或盒）。
二、测定步骤（1）用孔口流量计校正采样器的流量。
（2）滤膜准备：首先用X光看片机检查滤膜是否有针孔或其他缺陷，然后放在恒温箱中于15~30℃任一点平衡24h，并在此平衡条件下称重（精确到0.1mg），记下平衡温度和滤膜重量，将其平放在滤膜袋或盒内。
（3）采样：取出称过的滤膜平放在采样器采样头内的滤膜支持网上（绒面向上），用滤膜夹夹紧。
以100L/min流量采样1h，记录采样流量和现场的温度及大气压。
用镊子轻轻取出滤膜，绒面向里对折，放入滤膜袋内。
（4）称量和计算：将采样滤膜在与空白滤膜相同的平衡条件下平衡24h 后，用分析天平称量（精确到0.1mg）记下重量（增量不应小于10mg），按下式计算TSP含量：TSP含量（μg/ m³）=[(W1-W0)×109]/(Q×t)式中：W1-----采样后的滤膜重量，g；W0-----空白滤膜的重量，g；Q-------采样器平均采样流量，L/min；t-------采样时间，min。
三、结果处理（1）根据TSP的实测浓度、确定校园空气质量状况。
（2）分析布点、采样和污染物测定过程中可能影响监测结果代表性和准确性的因素。
吉林化工学院 空气中总悬浮颗粒物(TSP)的测定实验报告
吉林化工学院空气中总悬浮颗粒物（TSP）的测定院系资源与环境工程学院专业安全工程学号姓名空气中总悬浮颗粒物（TSP）的测定摘要总悬浮颗粒物是大气质量评价中的一个通用的重要染指标。
它主要来源于燃料燃烧时产生的烟尘、生产加工过程中产生的粉尘、建筑和交通扬尘、风沙扬尘以及气态污染物经过复杂物理化学反应在空气中生成的相应的盐类颗粒。
总悬浮颗粒物和可吸入颗粒物对人体的危害极大，为进一步了解校园空气中总悬浮颗粒物的具体分布情况。
笔者在校园范围内进行了关于空气中总悬浮颗粒物（TSP）的测定的实验。
关键词：总悬浮颗粒物重量法1绪论总悬浮颗粒物对人体的危害程度主要决定于自身的粒度大小及化学组成。
TSP中粒径大于10微米的物质，几乎都可被鼻腔和咽喉所捕集，不进入肺泡。
对人体危害最大的是10微米以下的浮游状颗粒物，称为飘尘（后改称为可吸入颗粒物，大于2.5微米，小于10微米）。
飘尘可经过呼吸道沉积于肺泡。
慢性呼吸道炎症、肺气肿、肺癌的发病与空气颗粒物的污染程度明显相关，当长年接触颗粒物浓度高于0.2毫克/立方米的空气时，其呼吸系统病症增加。
空气中的大颗粒粉尘被人的鼻腔阻拦，小颗粒粉尘可能随气流进入气管和肺部，这些粉尘被气管和肺部的“巨噬细胞”吞食并消化，巨噬细胞吃不净的那些细菌和病毒还会被白血球消灭掉。
人的鼻子的鼻毛、分泌物和黏膜可以将大多数大于10微米的粉尘过滤掉，只有小于10微米的颗粒物才会随气流进入气管和肺部。
因此，人们将“可吸入颗粒物”定义为“空气中≤10微米的颗粒物”。
滞留在上呼吸道中的颗粒物能对粘膜组织产生刺激和腐蚀作用，引起炎症，进而导致慢性鼻咽炎、慢性气管炎。
滞留在细支气管和肺泡中的可吸入尘能与直接进入肺深部的二氧化氮产生联合作用，损伤肺泡和粘膜，引起支气管和肺部产生炎症。
长期持续作用，还会诱发慢性阻塞性肺部疾患，并出现继发性感染，最后，导致肺心病的死亡率增高。
此外，颗粒物的吸附能力使之成为大气污染物的“载体”。
测试tsp试验方案
实验方案一、采样地点选择三个地点进行采样，分别魏桥铝厂附近路段(1#)、渤海国际十字路口(2#)、新立河东路(3#)。
采样依据：三个地方地处不同区域，分别在工业区、商业区、居民区，三者形成对比，更有利于试验结果的对比。
二、实验原理通过具有一定切割性的采样器，以恒速抽取定量体积的空气，空气中一定粒径范围悬浮颗粒物，被截留在已恒重的滤膜上，根据采样滤膜前后之差及采气面积计算总悬浮颗粒物的质量浓度。
三、仪器和设备便携式大气采样器、滤膜袋、21个滤膜、电子天平、恒温恒湿箱、温度计、湿度计、气压计四、实验步骤1、滤膜准备：购买21张滤膜，每张滤膜使用前均需认真检查，不得使用有针孔或有任何缺陷的滤膜。
采样滤膜在称量前需在恒温恒湿箱24小时，平衡温度20摄氏度，并在此平衡条件下迅速称量，精确到0.1g，记下滤膜重量w0.称好后平展放在滤膜保鲜袋内。
2、采样：打开采样头顶盖，取下滤膜夹，将称量过的滤膜绒面向上，平放在支持网上，放上滤膜夹，在安好采样头顶盖，开始采样，并记录采样时间，采样时的温度、大气压力和现场采样流量。
样品采好后取下采样头，用镊子轻轻取出滤膜，绒面向里对折，放入铝膜保存袋内，若发现滤膜有损坏，需重新采样。
3、称量：将采样后的滤膜放在恒温恒湿箱中，与空白滤膜相同的平衡条件下平衡24小时后，用电子天平称量，精确到0.1g，记下采样后的滤膜重量w14、计算：总悬浮颗粒物浓度(TSP,mg/m3)=5、使用相应的工具分别测出他的湿度温度风速气压等五、数据分析表一监测气象条件和车流量数据表二2015年4月29日5月到5日颗粒物浓度24日 1# 2# 3# 25日 1# 2# 3#7:00-9:00 0.576 7:00-9:00 9:00-11:00 0.5 9:00-11:00 11:00-13:00 11:00-13:00 13:00-15:00 13:00-15:00 15:00-17:00 15:00-17:00 17:00-19:00 17:00-19:00 平均值平均值26日27日7:00-9:00 7:00-9:00 9:00-11:00 9:00-11:0011:00-13:00 11:00-13:00 13:00-15:00 13:00-15:00 15:00-17:0015:00-17:0017:00-19:00 17:00-19:00平均值平均值28日29日7:00-9:00 7:00-9:009:00-11:00 9:00-11:00 11:00-13:00 11:00-13:00 13:00-15:00 13:00-15:00 15:00-17:00 15:00-17:00 17:00-19:00 17:00-19:00平均值平均值30日7:00-9:009:00-11:0011:00-13:0013:00-15:0015:00-17:0017:00-19:00平均值六、注意事项1、采样器在使用前必须校准流量。
TSP测定
空气中悬浮微粒的测定摘要悬浮微粒是影响校园环境的重要因素。
通过对吉林化工学院校园环境悬浮微粒的实地监测，以了解校园环境噪声的污染状况，并检测吉林化工学院校园环境质量。
结果表明：关键词悬浮微粒测定悬浮微粒评价由于空气污染严重，部分国家及地区的空气中所含悬浮微粒超过标准值15倍，以致全球每年死于空气污染者达200余万人。
同时，WHO还公布了另一份数据：悬浮微粒为等于或小于10微米的微粒，能渗入肺部及血液循环，引发心脏病、肺癌、哮喘和急性下呼吸道感染其实，空气是一个庞大的悬浮体系，就像一碗淡淡的小米粥，其中有各种悬浮的颗粒物质均匀分布。
只是，大多数颗粒物粒径只能以微米计，无法为肉眼所见。
而这些“小身材”的颗粒物质，却是大气中污染物的重要载体和反应温床，成了人体健康的“隐形杀手”。
在颗粒物家族的不和谐分子名单中，总悬浮颗粒物，简称TSP，曾长期是空气质量标准中的重点关注对象。
由于参与呼吸的关系，人们一度认为，TSP 就是引起空气质量下降，导致人体健康受损的罪魁祸首。
然而，随着研究的深入，科学家们发现，TSP群体中的一大部分被“冤枉”了。
因为在这些颗粒物中，绝大多数粒径超过10微米物质将会被鼻腔和咽喉阻挡，不会被吸入肺的深部，所以TSP作为衡量人体健康的标准，还不够具体和确切。
校园是学生在校内学习和活动的外界环境，良好的外界环境可促进学生的身心健康，使学生有充沛的精力从事各项活动。
在此环境中，它的悬浮颗粒状况如何，是否影响正常的教学工作，是否影响学生的学习、生活、睡眠，都是大家关心的。
现对吉林化工学院校园环境空气中悬浮微粒进行监测，分析校园环境质量的现况并对检测结果根据相关国家标准进行了对比分析与评价．1 监测概况1.1 吉林化工学院简介吉林化工学院建校于1958年，地处中国雾凇冰雪名城—吉林市，坐落在龙潭山下，松花江畔。
夏日，山青水碧，景色秀丽；冬季，寒江雪柳，玉树琼花，是求学治学的好地方。
学院建有三个教学楼，16个寝室楼，以方形结构布有化工实验楼，环工实验楼，生工实验楼，机电楼等试验楼。
大气中总悬浮颗粒物的测定(邓)
大气中总悬浮颗粒物的测定一、监测目的1.了解大气中总悬浮颗粒物（TSP）的测定原理。
2.掌握重量法测定大气中悬浮颗粒物的方法。
二、制定原则目前测定空气中TSP含量广泛采用重量法，以恒速抽取定量体积的空气，使之通过采样器中以恒重的滤膜，则TSP被截留在滤膜上，根据采样前后滤膜重量之差及采气体积计算TSP的浓度。
该方法分为大流量采样器法和中流量采样器法。
本实验采用中流量采样器法。
三、监测方案1.调研及基础资料1.1基础资料的收集主要收集污染源分布及排放情况、气象、地形资料、土地使用和功能区划分情况、人口分布及人群健康情况。
此外，对于监测区以往的监测资料等也应尽量收集，供制定监测方案参考。
1.2实地调查在收集基础资料的基础上，对监测区的环境进行实地调查，了解某些环境信息的变化情况。
调查主要内容有：地形地貌、气象条件，周围建筑分布情况，污染源及排污情况等。
2.监测项目可吸入颗粒物、温度、大气压3.监测点和采样点的布设3.1布设原则（1）监测点周围50m范围内不应有污染源（2）点式检测仪器采样口周围、监测光束附近，或开放光程检测仪器发射光源到监测光束接收端之间不能有阻碍环境空气流通的高大建筑物、树木或其他障碍物。
从采样口或监测光束到附近最高建筑物之间的水平距离，应为该障碍物与采样口或监测光束高度差的两倍。
（3）采样口周围水平面应保证270°以上的捕集空间，如果采样口一边靠近建筑物，采样口周围水平面应有180°以上的自由空间。
（4）监测点周围环境状况相对稳定，安全和防火措施有保障。
（5）监测点附近无强大的电磁干扰，周围有稳定可靠的电力供应，通信线路容易安装和检修。
（6）监测点周围应有合适的车辆通道。
3.2布设监测点和采样点的方法（1）功能布点法：多用于区域性常规监测。
先将监测区域划分为工业区、商业区、居民区、工业和居民混合区、交通稠密区、清洁区等，再根据具体污染情况和人力、物力条件，在各功能区设置一定数量的采样点。
大气中TSP的采样与测定
大气中TSP的采样与测定TSP的定义：指漂浮在空气中的固体（粉尘、煤烟）和液体（雾霾）颗粒物的总称，其粒径范围为0.1-100μm（1*10-6m) 试验方法：①滤膜捕集——重量法②TEOM微量振荡天平测尘仪法③β-射线衰减TSP测尘仪法重量法：用抽气仪器抽取一定体积的空气通过滤膜，则空气中的悬浮颗粒物被阻留在滤膜上，根据采样前后滤膜质量之差，即可计算TSP的质量浓度。
一．实验目的1.了解TSP采样器的构造及工作原理2.掌握重量法测定空气中悬浮颗粒物TSP的基本技术及采样方法二．实验原理通过采样器以恒速抽取一定体积的空气，空气中粒径大于100μm的颗粒物被除去，小于100μm的悬浮颗粒物被阻留在滤膜上，根据采样前后滤膜质量之差，计算TSP的质量浓度。
三．实验仪器小流量TSP采样器滤膜（超细玻璃纤维滤膜）分析天平镊子四．实验步骤1.准备：用光照（灯光、手机灯）检查滤膜，不得有针孔或任何缺陷。
然后立即称量，精确到0.1㎎，并记下滤膜重量W 0。
2.采样：打开采样头顶盖，取下滤膜夹，将称量过的滤膜绒面向上，平放在支持网上，放上滤膜夹，再安好采样头顶盖，并设定采样流量Q N ,开始采样，并记下采样时间。
样品采好后，取下采样头，用镊子轻轻取出滤膜，绒面向里对折，若发现滤膜有损坏，需重新采样。
3.称量：将采样后的滤膜立即用分析天平称量，精确到0.1㎎，记下滤膜重量W 1。
五．数据记录与处理 采样时间（min) 现场采样流量（L/min) 滤膜重量（g ）TSP 浓度（μg/m 3)采样前 采样后 重量计算公式：C(总悬浮颗粒物）（μg/m 3)=t)(k 01⋅-N Q W W W 0-----采样前滤膜的质量（g ）W 1-----采样后滤膜的质量（g ）t--------累计采样时间（min ）Q N -----现场采样流量（L/minK------常数（k=1*109）。
实验八、总悬浮颗粒物的测定(实验报告书写要求)
实验八、总悬浮颗粒物的测定同组者姓名日期成绩教师一、实验目的和要求1、学习和掌握质量法测定大气中总悬浮颗粒物(TSP)的方法。
2、掌握中流量TSP采样器基本技术及采样方法。
二、实验原理大气中悬浮颗粒物不仅是严重危害人体健康的主要污染物，也是气态、液态污染物的载体，成分复杂，并具有特殊的理化特性及生物活性，是大气污染监测的重要项目之一。
总悬浮颗粒物（TSP）指能悬浮在空气中，空气动力学当量直径≤100μm的颗粒物。
测定方法借助具有一定切割特性的采样器，以恒速抽取一定体积的空气，空气中粒径小于100μm的悬浮颗粒物被截留在已恒重的滤膜上，根据采样前后滤膜质量之差及采样体积，可计算总悬浮颗粒物的质量浓度。
滤膜经处理后，也可进行颗粒物组分分析。
三、仪器与试剂1、FC-A-Ⅲ粉尘取样仪：流量范围4-40 L/min2、温度计3、气压计4、8 cm超细玻璃纤维滤膜5、分析天平（感量0.1 mg）6、滤膜储存袋四、实验步骤A、滤膜准备滤膜使用前需用光照检查，不得使用有针孔或有任何缺陷的滤膜。
滤膜放入专用袋中，在干燥器内放置24h，迅速称量，读数准确到0.1 mg，记下滤膜的编号和质量。
放回干燥器内1h后再次称重，二次称量之差不大于0.4 mg即为恒重，装入专用袋内备用。
采样前，滤膜不能弯曲或折叠。
B、采样采样时，将恒重的滤膜用镊子取出，“毛”面向上，平放在采样头的网板上（网板上事先用纸擦净），放上滤膜夹，拧紧采样器顶盖，然后开机采样，调节采样流量为30 L/min。
采样后，用镊子将已采样滤膜“毛”面向里，对折两次成扇形放回专用袋。
记下采样日期和采样地点，记录采样期的温度、压力。
滤膜纸袋放入于干燥器内，按滤膜准备一样再次称到恒重，读数准确到0.1 mg。
五、数据记录及处理日期采样点名采样时间（min）现场表观流量（m3/min）温度（℃）气压（kPa）标态采样流量（m3/min）采样前滤膜质量（mg）采样后滤膜质量（mg）备注六、注意事项①要经常检查采样头是否漏气。
实验七 空气中总悬浮颗粒物(TSP)的测定
实验七空气中总悬浮颗粒物（TSP）的测定一．实验目的1．了解TSP采样器的构造及工作原理。
2．掌握重量法测定空气中总悬浮颗粒物（TSP）的基本技术及采样方法。
二．实验原理以恒速抽取定量体积的空气，使之通过采样器中已恒重的滤膜，则空气中粒径小于100微米的悬浮颗粒物，被截留在滤膜上。
根据采样前、后滤膜重量之差及采样体积，计算总悬浮颗粒物的浓度。
三．实验仪器、设备1．中流量TSP采样器（100L/min）。
2．流量校准装置。
3．超细玻璃纤维滤膜、滤膜保存袋（或盒）、镊子。
4．电子天平（感量0.1mg）。
5．恒温恒湿箱。
四．实验步骤1．滤膜准备：每张滤膜使用前均需认真检查，不得使用有针孔或有任何缺陷的滤膜。
采样滤膜在称量前需在恒温恒湿箱平衡24小时，平衡温度取15～30℃，并在此平衡条件下迅速称量，精确到0.1mg，记下滤膜重量W0。
称好后的滤膜平展放在滤膜保存袋（或盒）内。
2．采样：打开采样头顶盖，取下滤膜夹，将称量过的滤膜绒面向上，平放在支持网上，放上滤膜夹，再安好采样头顶盖，开始采样，并记下采样时间，采样时的温度T（K）、大气压力P（kPa）和现场采样流量Qt（L/min）。
样品采好后，取下采样头，用镊子轻轻取出滤膜，绒面向里对折，放入滤膜保存袋（或盒）内，若发现滤膜有损坏，需重新采样。
3．称量：将采样后的滤膜放在恒温恒湿箱中，与空白滤膜相同的平衡条件下平衡24小时后，用电子天平称量，精确到0.1mg，记下采样后的滤膜重量W1。
有关数据记录如下：空气中总悬浮颗粒物（TSP）的测定记录市（县）监测点月日采样时间/h/min采样温度/K采样气压/kPa采样器编号滤膜编号现场采样流量/L/min现场采样体积/L标准采样体积/L滤膜重量/gTSP浓度/mg/m3采样前采样后样品重量分析者：审核者：4．计算总悬浮颗粒物浓度（TSP，mg/m3）=式中：W1——采样后的滤膜重量，g；W0——空白滤膜重量，g；V0——标准状态下的采样体积，L。
实验八、总悬浮颗粒物的测定(实验报告书写要求)
实验八、总悬浮颗粒物的测定同组者姓名日期成绩教师一、实验目的和要求1、学习和掌握质量法测定大气中总悬浮颗粒物(TSP)的方法。
2、掌握中流量TSP采样器基本技术及采样方法。
二、实验原理大气中悬浮颗粒物不仅是严重危害人体健康的主要污染物，也是气态、液态污染物的载体，成分复杂，并具有特殊的理化特性及生物活性，是大气污染监测的重要项目之一。
总悬浮颗粒物（TSP）指能悬浮在空气中，空气动力学当量直径≤100μm的颗粒物。
测定方法借助具有一定切割特性的采样器，以恒速抽取一定体积的空气，空气中粒径小于100μm的悬浮颗粒物被截留在已恒重的滤膜上，根据采样前后滤膜质量之差及采样体积，可计算总悬浮颗粒物的质量浓度。
滤膜经处理后，也可进行颗粒物组分分析。
三、仪器与试剂1、FC-A-Ⅲ粉尘取样仪：流量范围4-40 L/min2、温度计3、气压计4、8 cm超细玻璃纤维滤膜5、分析天平（感量0.1 mg）6、滤膜储存袋四、实验步骤A、滤膜准备滤膜使用前需用光照检查，不得使用有针孔或有任何缺陷的滤膜。
滤膜放入专用袋中，在干燥器内放置24h，迅速称量，读数准确到0.1 mg，记下滤膜的编号和质量。
放回干燥器内1h后再次称重，二次称量之差不大于0.4 mg即为恒重，装入专用袋内备用。
采样前，滤膜不能弯曲或折叠。
B、采样采样时，将恒重的滤膜用镊子取出，“毛”面向上，平放在采样头的网板上（网板上事先用纸擦净），放上滤膜夹，拧紧采样器顶盖，然后开机采样，调节采样流量为30 L/min。
采样后，用镊子将已采样滤膜“毛”面向里，对折两次成扇形放回专用袋。
记下采样日期和采样地点，记录采样期的温度、压力。
滤膜纸袋放入于干燥器内，按滤膜准备一样再次称到恒重，读数准确到0.1 mg。
五、数据记录及处理日期采样点名采样时间（min）现场表观流量（m3/min）温度（℃）气压（kPa）标态采样流量（m3/min）采样前滤膜质量（mg）采样后滤膜质量（mg）备注六、注意事项①要经常检查采样头是否漏气。
大气TSP、PM10监测实验
切割器
联杆
压力感应器
孔 口 流 量 计
V
△P
I
P
V
产生 电信
号
100L/min
T
气泵
微电脑控制器
Sino-Dutch Demonstration Researcher and Training Centre
for Water Treatment
三、采样器的控制 与操作注意事项
Sino-Dutch Demonstration
不同空气动力学直径范围的分布
空气动力学 直径D D≥100μm
10μm≤D＜ 100μm D大气自然降尘 自然降尘缸
降尘
集尘
总悬浮粒颗物 中流量大气采
飘尘TSP
样器
可吸入颗粒物 中流量大气采
PM10
样器
Sino-Dutch Demonstration
中流量大气采样器流量控制原理
t——累积采样时间，h；
Pn——标准状态下的大气压力，101.325kPa；
T2——采样期间测试现场平均环境温度，K。
Sino-Dutch Demonstration
六、本实验的相关知识
❖复习大气环境质量标准 ❖大污染物的来源
工业粉尘、工业炉窑、建筑施工、交通工具、二 次扬尘、自然（沙尘、火山等） ❖大气污染控制的技术与途径
四、TSP与PM10 在监测分析时的区别
TSP与PM10使用的监测仪器和方法完全相同。只 有采样时采用的切割器不同。
注意：为了消除由于不同时采样所引起的误差，要求TSP与 PM10要同时用两台采样器进行采样，保证数据的可比性。
Sino-Dutch Demonstration
五、数据处理
实验二 空气中总悬浮颗粒物
实验二空气中总悬浮颗粒物（TSP）的测定（重量法）一．实验目的1．了解TSP采样器的构造及工作原理。
2．掌握重量法测定空气中总悬浮颗粒物（TSP）的基本技术及采样方法。
二．实验原理以恒速抽取定量体积的空气，使之通过采样器中已恒重的滤膜，则空气中粒径小于100微米的悬浮颗粒物，被截留在滤膜上。
根据采样前、后滤膜重量之差及采样体积，计算总悬浮颗粒物的浓度。
三．实验仪器、设备1．中流量TSP采样器（100L/min）。
2．流量校准装置。
3．超细玻璃纤维滤膜、滤膜保存袋（或盒）、镊子。
4．电子天平（感量0.1mg）。
5．恒温恒湿箱。
四．实验步骤1．滤膜准备：每张滤膜使用前均需认真检查，不得使用有针孔或有任何缺陷的滤膜。
采样滤膜在称量前需在恒温恒湿箱平衡24小时，平衡温度取15～30℃，并在此平衡条件下。
称好后的滤膜平展放在滤膜保存袋（或盒）迅速称量，精确到0.1mg，记下滤膜重量W内。
2．采样：打开采样头顶盖，取下滤膜夹，将称量过的滤膜绒面向上，平放在支持网上，放上滤膜夹，再安好采样头顶盖，开始采样，并记下采样时间，采样时的温度T（K）、大气压力P（kPa）和现场采样流量Qt（L/min）。
样品采好后，取下采样头，用镊子轻轻取出滤膜，绒面向里对折，放入滤膜保存袋（或盒）内，若发现滤膜有损坏，需重新采样。
3．称量：将采样后的滤膜放在恒温恒湿箱中，与空白滤膜相同的平衡条件下平衡24小时。
有关数据记录如下：后，用电子天平称量，精确到0.1mg，记下采样后的滤膜重量W1空气中总悬浮颗粒物（TSP）的测定记录市（县）监测点4．计算总悬浮颗粒物浓度（mg/m 3）V W W TSP )(01-=式中：W 1——采样后的滤膜重量，g ；W 0——空白滤膜重量，g ；V 0——标准状态下的采样体积，L 。
五．实验报告要求1．写出实验名称、实验方法、采样时间和地点。
2．写出实验目的、实验原理、实验仪器设备、实验步骤。
3．认真做好课后思考题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五空气中总悬浮颗粒物(TSP的测定
目前测定空气中TSP含量广泛采用重量法,其原理基于:以恒速抽取定量体积的空气,使之通过采样器中已衡重的滤膜,则TSP被截留在滤膜上,根据采样前后滤膜重量之差及采气体积计算TSP的浓度。
该方法分为大流量采样器法和中流量采样器法。
本实验采用中流量采样器法。
一、仪器和材料
(1中流量采集器。
(2中流量孔口流量计:量程70~160L/min。
(3U型管压差计:最小刻度10Pa。
(4X光看片机:用于检查滤膜有无缺损。
(5分析天平:称量范围≥10g,感量0.1mg。
(6恒温恒湿箱:箱内空气温度15~30℃可调,控温精度±1℃;箱内空气相对湿度控制在(50±5%。
(7玻璃纤维滤膜。
(8镊子、滤膜袋(或盒。
二、测定步骤
(1用孔口流量计校正采样器的流量。
(2滤膜准备:首先用X光看片机检查滤膜是否有针孔或其他缺陷,然后放在恒温箱中于15~30℃任一点平衡24h,并在此平衡条件下称重(精确到0.1mg,记下平衡温度和滤膜重量,将其平放在滤膜袋或盒内。
(3采样:取出称过的滤膜平放在采样器采样头内的滤膜支持网上(绒面向上,用滤膜夹夹紧。
以100L/min流量采样1h,记录采样流量和现场的温度及大气压。
用镊子轻轻取出滤膜,绒面向里对折,放入滤膜袋内。
(4称量和计算:将采样滤膜在与空白滤膜相同的平衡条件下平衡24h 后,用分析天平称量(精确到0.1mg记下重量(增量不应小于10mg,按下式计算TSP含量:
TSP含量(μg/ m³=[(W1-W0×109]/(Q×t
式中:W1-----采样后的滤膜重量,g;
W0-----空白滤膜的重量,g;
Q-------采样器平均采样流量,L/min;
t-------采样时间,min。
三、结果处理
(1根据TSP的实测浓度、确定校园空气质量状况。
(2分析布点、采样和污染物测定过程中可能影响监测结果代表性和准确性的因素。
