声控延时灯制作(精)
声光控延时开关设计
--声光控延时开关目录第一章声光控延时开关的实现 (2)1.1系统概述 (2)1.2各部分工作原理 (3)1.2.1电源电路 (3)1.2.2声光控部分 (4)1.2.3延时关断部分 (8)1.3 电路仿真 (8)1.3.1电源电路仿真 (9)1.3.2 声光控部分电路仿真 (11)1.3.3 延迟关断部分仿真 (13)第二章心得体会及建议 (15)第三章附录 (16)第四章参考文献 (17)- .第一章 声光控延时开关的实现1.1系统概述系统分为电源电路，控制部分和延迟开关部分，示意图如图1所示：图1.1 电源电路组成框图--图1.2 声光控延时开关组成框图1.2各部分工作原理1.2.1电源电路由D1~D6、R1、C1构成，如图2标注，D1~D4为整流电路，R1为限流电阻、电容C1滤去交流分量并储存一定的电能，为延时提供电压，稳压管D6起稳压作用。
- .图2 电源电路1.2.2声光控部分电路通过光信号和声音信号控制，分别使电路中的三极管处于截止放大或者饱和状态，从而控制部分特殊点的电位达到声光控的目的。
如图3所示为静态工作点示意图，三极管处于放大状态时，Ube处于0.4V~0.7V之间。
--图1 三极管静态工作点示意图模拟声光，光控由光敏电阻模拟，声控由压电陶瓷片模拟，电路中光敏电阻用RG1和RG2串联代替，压电陶瓷片由函数信号发生器代替。
如图4所示- .图4 声光控模拟白天在光线的作用下光敏电阻很小，此时即RG2被短路只剩下较小的电阻RG1，如图5所示。
此时Q2基极电位变低而处于截止状态，即使函数信号发生器发出信号（模拟有声音信号情况）也不能通过Q2向后放大。
同时PNP型管Q3也截止，电容C4错误!未找到引用源。
两端电压很小，可控硅SCR处于截止状态，灯不亮。
--图2 有光照时模拟晚上，RG1和RG2串联保持高电阻，其上端电位升高，Q2进入放大区，可以接收并放大声音信号（信号发生器发出信号模拟）。
声光双控延迟节能灯的制作综述
智动化学院创新设计作品名称声光自适应遥控型延迟节能灯姓名孙伟王桐陈金玉系（院）自动化学院班级通本132指导教师摘要当代社会提倡节能，在这里我们介绍一个声光双控延迟节能照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路。
白天或光线较强的场合即使有较大的声响也控制灯泡不亮，晚上或光线较暗时遇到声响（如说话声，脚步声等）后灯自动点亮，然后经10秒（时间可以设定）自动熄灭，适用于楼梯，走廊等只需短时照明的地方。
整个电路由声控电路、延时电路、光控电路、电子开关、电源电路组成。
供电电压供电，光敏控电路对外界光亮程度进行检测，输出与亮度程度相对的电压信号。
从而实现白天灯泡不亮，晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。
关键词：声光控制开关；声光技术；光电效应；声控电路I翻译:AbstractThe contemporary society advocating energy-saving, here we introduce a dual control delay energy-saving lamps sound. It can directly replace lighting switch without change original lighting. Daytime or strong light situations have bigger sound even not bright, also control bulb or dark night when noise (such as voice and sound, etc.), then the automatic light back 10 seconds (time) can be extinguished, applicable to the stairs, only short-time lighting corridor.The circuit by voice circuits, delay circuit, electric circuit, electronic switch, the power circuit. Power supply voltage power supply, photosensitive control circuit of external light, output and degree of relative degree of voltage signal intensity. So as to realize the bright light at night during the meeting, the sound, through the sonic circuit make light bulb automatic, televox circuit will sound signal into electrical signals, thus to realize the automatic control circuit, delay extended a DuanGuangZhao voice disappears.Keywords：acousto-optic control switch, Acousto-optic technology; The photoelectric effect; Sonic circuit目录一、作品简介 (1)二、发明目的 (2)三、初步设计方案 (3)1.电源电路 (3)2.声控电路 (4)3.光控电路 (4)4.延时电子开关电路 (4)四、部分系统设计方案 (5)4.1、芯片 (5)4.2声控电路的选取及工作原理 (6)4.3 光敏电阻的结构与原理 (7)4.4运用光敏电阻等分立元件组合实现光控 (8)4.5采用555时基电路的简易长延时电路 (8)4.6整机电路及工作原理组成 (9)五、发明前景 (11)六、参考文献 (12)III一、作品简介本作品是一种集声控、光控、遥控和程控等多种控制模式为一体，照明和应急功能相结合的新型节能灯。
声光双控照明延时电路
2.1设计要求
2.1.1 总体要求
整个电路由电源电路、放大电路、声控电路、光控电路及延时电路等部分组成。
（1）当白天或夜晚光线较亮时，整个电路由光控部分控制，声控部分不起作用。光控电路对外界光亮程度进行检测，输出与光亮程度相对应的电压信号，从而实现白天灯泡不亮。此时即便有声音，灯泡也不亮。
1.2本文的主要工作
1.2.1 研究目标
在了解555、光敏三极管、可控硅等基础上，研究声光双控路灯电路，并对电路进行理论和可行性分析，使研究具有一定的理论水平与使用价值。
1.2.2 研究内容
公共场所和居民居住区的公共楼道普遍使用机械手动开关,由于各种原因往往出现许多灯泡点亮长明的现象,故使灯泡寿命短,浪费电量,为国家、单位、个人造成经济损失。另外，由于频繁开关或其他人为因素，墙壁开关的损坏率很高，既增大了维修量、浪费了资金，又容易造成事故隐患。因此，设计研制一种电路新颖、安全节电、结构简单、安装方便的声光双控白炽灯节能自动开关显得相当有必要。使公共场所和居民居住区的公共楼道灯在白天时不亮，晚上闻声自亮，待人走后，几十秒后自动关闭，既方便，又省电。以往的声控开关大多都是应用模拟电子技术进行设计，分立元件多，不可靠。
总体方案如图2.1.1所示：
图2.1.1流程图
2.1.2声控电路
声控电路的主要原理：根据声学和电子学的原理，用声音传感器将声音信号转换成电信号，从而推动触发器触发使电路导通工作。
作为一个智能化声控电路应具有以下功能：
（1）能在声音的控制下实现电路的导通与截止。
（2）声音的发出应是多方面的如脚步声，物体打击声等。
第1章：绪论：主要介绍本课题的研究背景及意义、研究目标及研究内容
第2章：总体电路设计及其原理说明：主要介绍本课题的设计要求以及总体电路的设计
简易声光控延时照明灯电路
声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。
三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。
当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。
当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。
声控延时灯制作共32页文档
工作原理
安静时，VT1导通，VT2截止，VD不 亮。有较大声音时，VT1截止，VT2管 导通，VD点亮,电流经R2给C2充电， 当电压为0.6伏时，VT1导通,VT2截 止,VD不亮.
电路组装—元件清单
VT1—9014 VT2—8050 R1—5.6K R2—820K R3—5.6K R4—120 C1—105（1uF） C2—33uF
谢谢
半导体二极管又称晶体二极管,简称二极管 二极管正向导通后，它的正向压降基本保
持不变。利用这一特性，在电路中作为限 幅元件，可以把信号幅度限制在一定范围 内。
有灰边的一侧为负极
限流二极管
整流二极管
贴片二极管恒ຫໍສະໝຸດ 二极管发光二极管（LED）
正负极判断： 长正短负/面积较大的 金属片一侧为负极
四、三极管
三极管9014和8050均为EBC排列。
9014（20倍-90倍）和8050（30倍-100倍）。放大倍数不同
五、驻极体话筒—声敏传感器
体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音 机、无线话筒及声控等电路中。
正负极判断
与外壳相连的一极为负极
声控延时灯制作
声控电路原理图
8050

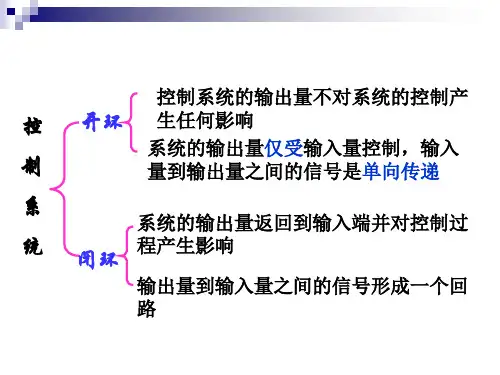

控制系统的输出量不对系统的控制产
控 开环 生任何影响
系统的输出量仅受输入量控制，输入
制
量到输出量之间的信号是单向传递
系
系统的输出量返回到输入端并对控制过
统 闭环 程产生影响
输出量到输入量之间的信号形成一个回 路
设
定
注
水
定时器
时
间
输入
进水阀门
游泳池
游泳池水位
水流量
输出
电子小制作自制声控灯
电子小制作:自制声控灯电子小制作:自制声控灯声控灯已经广泛应用在居民楼的楼道中,它给人民的生活带来很多的方便。
这些声控灯电路中几乎都使用了集成电路,并且直接使用220V的交流电源。
虽然这样做简化了电路,但对于初学者来说他们理解电路有一定的困难,调试电路也具有一定的危险性。
这里介绍一个简单的声控灯电路,采用了三极管等分立元件和低压电源,不仅适合初学者的学习,而且通过电路中的继电器也可以控制其它电器进行工作。
当你对着声控电路拍手或喊叫时,电路中的继电器会动作,如果用它控制小灯,可以使小灯工作几秒钟,然后自动关闭。
一、元器件的准备表7序号元器件规格R1、R2680kΩ、1/8W碳膜电阻器R3330kΩ、1/8W碳膜电阻器R413kΩ、1/8W碳膜电阻器R5、R6 2.7kΩ、1/8W碳膜电阻器C110μF/10V电解电容器C247μF/10V电解电容器C3100μF/10V电解电容器VD1N4148二极管VT1~VT39014等NPN型三极管VT49015等PNP型三极管BΦ27压电陶瓷片K JRC4098型6V继电器SA1×2小型开关6V 电池夹50mm×25mm 电路板所用的元器件如表7所示。
电路中使用了一只Φ27的压电陶瓷片,它的符号和外形见图7-1所示,最好带有共鸣腔。
电路板是按JRC4098型6V 继电器的尺寸设计的,也可以根据需要选用其他符合要求的继电器。
电路也可以使用外接电源。
图7-1 压电陶瓷片的符号和外形三、电路工作原理图7-2中三极管VT2、VT3及其电阻器、电容器组成了单稳态电路。
电阻器R3为三极管VT2提供了基极电流;而三极管VT3的基极电流则是从三极管VT2的集电极电阻R4上得到的。
三极管VT2集电极与三极管VT3基极之间是直接耦合的;而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C2来完成的。
电阻器R4是三极管VT2的集电极负载,三极管VT3的集电极负载是电阻器R5。
简易声光控延时照明灯电路1
简易声光控延时照明灯电路课程设计学院：惠州学院专业：计算机科学与技术班级：（1）班姓名：黄永鸿学号： 101401111同组者：曾泽智；施权锋；朱建宏指导教师：麦山设计时间： 6.04---6.17一、实验名称：简易声光控延时照明灯电路设计二、内容摘要：设计一个简易声光控延时照明灯电路。
功能及要求：1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮；2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段时间t后自动熄灭，时间t可以手动调节；3）如果在照明灯点亮期间又有新的声源出现，照明灯应重新计通电t时间；4）以状态开关和单脉冲模拟光线和声音信号，以LED模拟照明光源。
三、设计指标：设计一个声光控制开关，用声音（状态开关）和光照（单脉冲）同时控制，当光线很暗的时候有声音触发LED灯就亮，开关延迟时间在2-16秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案系统框图：方案：五、各单元电路设计、参数计算和元器件选择1.分频器：时钟信号的产生由实验箱的0.1MHz的固定频率脉冲提供，分频器由2个编译好的GAL20v8和1个74LS161实现，时钟源信号均从CLK 输入，清零信号均由CLEAR控制（低电平有效），输出信号均由“15”引脚输出，具体代码如下：分频125的分频器：MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==124) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END分频100的分频器：MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==99) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END2.触发控制器：由一个编译好的GAL16v8来实现，时钟源信号从引脚1输入;光线强弱由引脚3控制;声源由引脚4(预置信号:低电平有效)控制;时间由引脚5,6,7,8(预置端)控制；LED灯接引脚18 ；具体代码如下：DECLARATIONSCLOCK PIN 1;A PIN 3;XZ PIN 4;q3..q0 PIN 18, 17, 16, 15 ISTYPE 'REG';b3..b0 PIN 5, 6, 7, 8 ISTYPE 'REG';count=[q3..q0];B=[b3..b0];EQUATIONSWHEN (A==1) THEN{WHEN (XZ==1) THEN count:=B;ELSE {WHEN (count==7#count==15) THEN count:=0;ELSE count:=count+1;}}ELSE count:=0;3.元器件选择：16v8芯片1个20v8芯片2个74ls161芯片 1 个装有ispEXPERT软件的电脑1台实验箱1个导线若干刻录芯片机1个六、完整的电路图和工作原理原理：通过多个分频器分出一个2秒发出一次的固定连续脉冲，再由触发控制器的6，7，8预置端来控制LED灯的时间，后触发声光即可。
声光控路灯延时开关的设计与制作资料
声光控路灯延时开关的设计与制作声光控开关具有很多实际意义：一是省电，灯泡大部分时间不工作，因此节电效率很高，达80%左右；二是方便，首先，不用接触，全自动智能控制；另外，接线简单、安装方便，是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。
再者，随着科学技术的发展，公共场所照明控制手段也将逐步更新，除现在已有的声光控开关外，还有微波感应开关和热释远红外感应开关。
目前，微波感应开关的抗干扰性能尚不理想，红外感应开关在性能上较为理想，但安装复杂，比较娇气，价格也偏高，比较适合在一些管理完善的场所如宾馆、大饭店楼道及居家庭走廊应用，在普通住宅楼、办公楼道等场所的照明控制考虑到价格、管理及安装方便等因素，根据我国国情，可以预计在相当一段时期内，声光控延时开关将是首选的主流产品。
设计方框图声光控开关在晚上且有声音时使灯泡亮，其它情况下灯泡不亮。
它由电源电路、声光处理电路和控制电路组成。
电路方框图如图2-1所示。
图2-1 设计方框图声光处理电路设计声光处理电路就是对采集到的声音和光进行处理后提供给控制电路。
声音放大电路声音放大电路的核心元器件是三极管，三极管的工作方式有三种分别是共射电路、共集电路、共基电路。
1．共射电路共射电路如图2-2所示，其中三极管V是电路的核心，起放大的作用。
图2-2 共射放大电路直流电源V CC一方面通过R C、R b为三极管提供合适的静态偏置电压，另一方面为电路提供能量，一般为几伏至几十伏。
其中C1、C2为耦合电容，起到传递交流，隔断直流的作用。
C1、C2一般为电解电容器，一般为几微法到几十微法。
Rc是集电极直流负载电阻，保证三极管有合适的静态偏置外，还可将三极管的电流信号转换成电压信号。
R c一般为几百欧到几千欧。
信号有三极管的基极输入、输出。
基极与发射极构成输出回路，而发射极是输出、输入的公共端，共射工作方式具有电压和电流的放大作用，放大关系是U0=βU i，电流同样如此。
简易声控延时照明灯电路设计报告
简易声控延时照明灯电路一、设计任务和要求1.设计任务：设计一个简易声控延时照明灯电路。
2.设计要求：●电路通过照明灯开关对声强的感应，达到控制照明灯的亮灭。
●电路实现照明灯点亮时间t后自动关断，并且时间t可以手动调节。
●电路如果在照明灯点亮期间又有新的声源出现，照明灯应重新通电时间t。
二、设计方案原理说明设计总体框图如下所示。
它是由声强监测电路、声强信号处理电路、延时控制电路、照明灯开关电路和电源电路5部分构成。
声强监测电路的功能是利用MIC(麦克风)的特性，即当MIC接收到足够的声强时，在该电路产生谐振后输出一个微弱脉冲，从而将声音信号转换为电信号。
声强信号处理电路的功能是将声强监测电路输出的电信号进行放大和整流，从而得到一个电平信号，为控制电路作准备。
延时控制电路的功能是利用555集成电路构成可重复触发的单稳态电路，从而实现照明灯的延时控制。
照明灯开关电路的功能是实现控制电路和照明灯电路的强弱电转换。
电源电路的功能是为上述所有电路提供直流电源。
设计电路原理：声控照明电路的主要原理是利用了声学和电子学的原理即用声音传感器将声音信号转换成电信号从而推动触发器触发使电路导通工作。
作为一个智能化声控照明电路应具有以下功能：①能在声音的控制下实现电路的导通与截止。
②声音的发出应是多方面的如脚步声，物体打击声等。
③响应时间应越短越好。
为此在选择电路元器件时应选择灵敏度较高的声音传感器组成声控照明电路控制电路的前端，同时我们还要为该传感器设置传感条件如声音响度必须在20DB以上才能响应等。
中间端采用触发器构成，利用触发器不触不发，一触即发的特点去推动照明电路工作，触发器的选择也应选择灵敏度高，响应时间短的触发器如D触发器，JK触发器等。
三、主要单元电路设计(1)声强监测电路和声强信号处理电路图中所示声强信号处理电路包含两个部分，分别为信号放大电路和整流电路。
MIC的输出信号是一个十分微弱的信号，为了后续电路能够对声强信号进行处理，因此必须加入信号放大电路。
声光双控延迟节能灯的制作
智动化学院创新设计作品名称声光自适应遥控型延迟节能灯姓名孙伟王桐陈金玉系（院）自动化学院班级通本132指导教师摘要当代社会提倡节能，在这里我们介绍一个声光双控延迟节能照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路。
白天或光线较强的场合即使有较大的声响也控制灯泡不亮，晚上或光线较暗时遇到声响（如说话声，脚步声等）后灯自动点亮，然后经10秒（时间可以设定）自动熄灭，适用于楼梯，走廊等只需短时照明的地方。
整个电路由声控电路、延时电路、光控电路、电子开关、电源电路组成。
供电电压供电，光敏控电路对外界光亮程度进行检测，输出与亮度程度相对的电压信号。
从而实现白天灯泡不亮，晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。
关键词：声光控制开关；声光技术；光电效应；声控电路I翻译:AbstractThe contemporary society advocating energy-saving, here we introduce a dual control delay energy-saving lamps sound. It can directly replace lighting switch without change original lighting. Daytime or strong light situations have bigger sound even not bright, also control bulb or dark night when noise (such as voice and sound, etc.), then the automatic light back 10 seconds (time) can be extinguished, applicable to the stairs, only short-time lighting corridor.The circuit by voice circuits, delay circuit, electric circuit, electronic switch, the power circuit. Power supply voltage power supply, photosensitive control circuit of external light, output and degree of relative degree of voltage signal intensity. So as to realize the bright light at night during the meeting, the sound, through the sonic circuit make light bulb automatic, televox circuit will sound signal into electrical signals, thus to realize the automatic control circuit, delay extended a DuanGuangZhao voice disappears.Keywords：acousto-optic control switch, Acousto-optic technology; The photoelectric effect; Sonic circuit目录一、作品简介 (1)二、发明目的 (2)三、初步设计方案 (3)1.电源电路 (3)2.声控电路 (4)3.光控电路 (4)4.延时电子开关电路 (4)四、部分系统设计方案 (5)4.1、芯片 (5)4.2声控电路的选取及工作原理 (6)4.3 光敏电阻的结构与原理 (7)4.4运用光敏电阻等分立元件组合实现光控 (8)4.5采用555时基电路的简易长延时电路 (8)4.6整机电路及工作原理组成 (9)五、发明前景 (11)六、参考文献 (12)III一、作品简介本作品是一种集声控、光控、遥控和程控等多种控制模式为一体，照明和应急功能相结合的新型节能灯。
简易声光控延时照明灯
目录摘要 (2)第一章设计目的、技术指标及要求 (3)第一节设计目的 (3)第二节技术要求 (3)第三节设计报告要求 (4)第二章设计方案、框图及论证 (5)第一节设计要求分析 (5)第二节设计原理及方案 (6)第三章单元电路的设计及功能 (7)第四章总电路图及简要说明 (10)第五章元件清单及管脚图功能表 (13)第一节主要元件清单 (13)第二节NE555功能及引脚图 (14)第三节SN74LS04功能及引脚图 (15)第六章收获和体会 (17)第七章参考文献 (18)附录简易声光控延时照明灯总电路图 (17)摘要在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。
另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。
同时，为了加强我们对模拟电子技术和数字电子技术的理解合巩固，我花了一个星期的时间进行电子技术课程设计，而我设计的课题是声光控延时照明灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能路灯。
在本设计中介绍了声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。
白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。
夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过几分钟后又自动熄灭，节能节点。
本电路采用了555电路组成了延时电路，能够准确的延迟30S，同时利用了SN74LS04六非门反相器进行脉冲整形。
主要用到了可控硅、光敏电阻、驻极地传声器等元器件。
第一章设计目的、技术指标及要求第一节设计目的1．熟悉工程实践中电子的设计方法和规范，达到综合应用电子技术的目的。
2．学习文件检索和查找数据手册的能力。
3．学习PROTEL软件使用。
4．学会整理和总结设计文档报告。
声光控延时闪烁灯
声光控延时实验报告一、设计目的1.掌握与非门芯片CD4011、NE555和三极管等数字集成电路工作的原理和应用；2.认识声光控开关电路的结构和原理；3.熟练掌握二极管、三极管的参数、作用及测量方法；4.掌握放大电路的简单分析。
5.培养独立分析电路的能力。
二、内容摘要电路采用两级控制（光线强弱的感应与声强的感应）。
光线强时，光敏电阻的阻值变小，光敏电阻导通，光控电路3引脚输出低电平，即使声控电路4引脚输出高电平，声光控输出的信号经与非门后输出高电平送入延时控制电路NE555的2引脚，而NE555定时器的2引脚只有在低电平时才工作，因此此时LED 不会受声光控的控制；光线弱时，光敏电阻的阻值变大，光控电路3引脚输出高电平，当声控电路4引脚输出高电平，声光控输出的信号经与非门后输出低电平送入NE555的2引脚后，LED将受声光控的控制；NE555和RV1、C1等组成单稳定时电路，定时时间TD=1.1RT *CT时间可通过调节VR1的大小来控制。
声音控制电路和光控制电路输出的信号经与非门加到延时控制电路NE555的触发端2脚，通过充电放电的过程达到延时的效果，NE555的3引脚输出的信号同闪烁电路输出的信号通过与门作用后，输出的信号就能控制LED。
如果光线强，即使进行声控，LED电路也不工作。
在日常生活中，节电节能。
三．方案提出简易声光控延时照明电路的总体框图为：图一（总体框图）电路采用声光两级控制照明电路。
照明灯开关对光线强弱的感应控制照明灯的第一级开关，对声强的感应控制第二级开关。
对于声强的监测是利用驻极体话筒的特性，即当其接收到足够的光强时，在其中会产生一个为脉冲波，从而把声信号变为电信号，通过对声强信号的处理可得一个电平信号，为控制电路准备。
延时控制功能通过555定时器构成的可重复触发单稳态电路来实现。
光信号的感应通过光敏三极管来实现，使得光控电路在光强时输出低电位，光弱时输出高电位。
将光控电路的输出作为555定时器的复位端输入。
电子小制作一拍即亮的小夜灯
本站这里给大家介绍的“一拍亮”延时小夜灯，将是你卧室里的好伙伴。
每当你拍一下巴掌，各盏延时小夜灯就会自动点亮1分钟，待你起床小便或看完钟表后，它又会自动熄灭，多么实用而有趣呀，赶快动手制作吧！一：工作原理“一拍亮”延时小夜灯的电路如图一所示，它实际上是一个“声控延时小灯”电路。
压电陶瓷片B与晶体三极管VT1，电阻R1，和电阻R2等组成了声控脉冲触发电路，时基集成电路IC与电阻R3，电容器C等组成了典型单稳态延时电路，晶体三极管VT2，VT3和电阻R4，R5等组成了小电珠H的功率驱动放大电路。
整个电路的电源由干电池GB提供。
平时，由于晶体三极管VT1的偏流电阻R1取值较大，所以VT1趋于截止状态，其集电极输出电压高于1/3VDD=1.5V（VDD等于电源电压，即4.5V），与之相连的时基集成电路IC的低电位触发端2脚处于高电平，单稳态电路处于稳态。
电容器Ｃ两端通过IC的7，1脚被IC内部导通的三极管短路，IC的3脚输出低电平，VT2，VT3均无偏流而截止，小电珠H不发光。
当在有效距离范围内拍一下手掌时，突发的声波被压电陶瓷片B接收，并转换成微弱的电信号，该信号的正半周经VT1放大后，从其集电极输出负脉冲，时基集成电路IC的2脚获得瞬间低于1/3VDD=1.5V 的低电平触发信号,使IC组成的单稳态电路受触发进入暂稳态(即延时状态),IC的3脚输出高电平,VT2获得适合的偏流而导通,VT3进入完全饱和导通状态,小电珠通电发出亮光，随着IC的3脚变成高电平，IC内部导通的三极管截止，解除对电容器C的短路，电池GB通过电阻R3向电容器C开始充电，当C两端的充电电压（即IC的高电位触发端6脚电位）达到2/3VDD=3V时，单稳态电路翻转恢复稳态，IC内部三极管重新导通，C通过IC的7，1脚放电并被再次短路，IC的3脚重新输出低电平，导通到VT2，VT3失去偏流而截止，H断电自动熄灭。
电路中，小电珠H每次延时点亮的时间长短，取决于单稳态电路中电阻器R3，电容器C 的时间常数，具体可以通过公式：T=1.1R3C来估算。
声光控延时开关电路制作
声光控延时开关电路原理、制作与调试现在用声光控延时开关代替住宅小区的楼道上的开关已被广泛使用，学生对其工作原理特别的感兴趣。
该开关的功能是，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时四五十秒后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
它具有体积小、外形美观、制作容易、工作可靠等优点，适合学生自制。
所以我们把声光控延时开关的安装与检测实验/实训课题，作为桥式整流及滤波实验、与非门等集成逻辑电路的测试、色环电阻的识读与测量、电容器及测量、光敏电阻的特性及测量、晶闸管工作原理及测量等课题后进行的综合训练。
通过该课题的训练要求学生掌握声光控延时开关电路的工作原理，会识读电子电路印制版图，掌握驻极话筒、稳压二极管等电路元件好坏及极性的检测，同时掌握相关的焊接工艺及电路的调试，故障排除等操作技能。
因此，在课题的实施过程中，首先发放声光控延时开关的电路图（如图1所示）和印制版图（如图2所示），随后介绍识读电子电路印制版图的方法，两名学生一组，对照电路原理图与印制版图逐一识读，相互分析讨论，达到识读电子电路印制版图的目的。
图1 声光控延时开关电路图图2 声光控延时开关电路版图其次分析电路的工作原理，老师引导学生应用理论知识对实验电路进行分析解剖，将实验电路逐个分解为单元电路。
对单元电路进行理解、消化，这样学生在调试过程中遇到问题就会有针对性地进行分析和检测，避免盲目性，起到举一反三、事半功倍的效果。
教师引导学生把实验电路分为主电路、电源电路、光控电路、声控电路、触发电路、延时电路等几个单元电路，学生分组讨论找出相关电路并自行分析。
参考单元电路如图3-图8所示，最后由老师引导学生写出电路的工作原理，使学生积极参与达到理解与掌握的目的。
电路工作原理：1.光强时不论有无声音，IC(6)=0，IC(5)为1或0，IC(4)=1，D6截止，IC(11)=0，无触发信号，晶闸管D5截止，灯不亮。
声控夜灯延时设计完整版
声控灯的制作目的是通过声控灯的制作，提高学习电路知识的兴趣，掌握
元器件的测试方法，掌握自己制作印制电路板的方法，锻炼实际动手操作能力。
目前许多声控开关的平均使用寿命不长，主要是因为电路作频繁的开关，启动 电流非常大， 导致功率元件可控硅由于过载而损坏。 本文中采用开关电压过零保 护技术，可消除白炽灯开启瞬间的大电流冲击， 有效地防止可控硅元件启动时的 电流过载，大大地延长了开关的使用寿命，并且可以起到保护灯泡的作用。
.7..
.8...
.9...
.1..0.
1..2..
1..3..
1..4.
1..5.
1..6.
声控延时夜灯设计
1
(1)拍手掌能够点亮夜灯。
(2)具有一定的延时功能。
1.1
(1)模块组成：它是由声强监测电路、声强信号处理电路、延时控制电路、
照明灯开关电路和电源电路5部分构成。
(2)整个系统利用了声学和电子学的原理即用声音传感器将声音信号转换
本次课程设计的任务是楼道声控灯， 根据模拟电子和数字电子所学的知识自 主设计，在老师的指导下以小组为单位组装实物并调试。 如今，人们对声控技术 越来越熟悉。 用声音代替肢体动作给人们带来了很多的好处和便利。 因此，越来 越多的声控设备广泛地应用到人们的生活当中。
设计要求
1.1方案1
1.2方案2
1.3方案比较和选择
湖南人文科技学院
课程设计报告
课程名称：PCB板设计与制作
系别：
能源与机电工程系
专业：
自动化
班级：
2015级自动化2班
学生姓名：
滕芸
袁翔陈征
简易声光控延时照明灯电路设计
简易声光控延时照明灯电路设计电子课程设计—简易声光控延时照明灯电路设计学号：2011年12月 1目录电子课程设计 (1)一、设计任务与要求 (3)二、总体框图 (3)1、总体框图 (3)2、电路方案的选择（延时电路的选择） (3)3、电路的基本组成及功能 (4)三、选择器件 (5)四、功能模块 (9)1、电源模块 (9)2、光控模块 (9)3、声控模块 (10)4、延时照明模块 (11)五、总体设计电路 (11)1、总体电路图仿真图 (12)2、各模块间的连接 (12)3、在模拟、数字实验箱上实验实现 (12)六、设计心得................................................................................ 12 2一、设计任务与要求：1、设计任务：设计一个简易声光控延时照明灯电路。
同时设计一与电路相配合的稳压电源电路。
2、设计功能及要求：（1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮，光线较暗、有声音时路灯点亮。
（2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段时间t后自动熄灭；并且时间t可以手动调节。
（3）要求电如果在照明灯点亮期间又有新的生源出现，照明灯应重新通电时间t。
（4）采用高亮度LED作为照明光源。
二、总体框图：1、总体框图：电路采用声光两级控制照明电路。
照明灯开关对光线强弱的感应控制照明灯的第一级开关，对声强的感应控制第二级开关。
光信号的感应通过光敏三极管来实现，使得光控电路在光强时输出低电位，光弱时输出高电位。
对于声强信号的处理市利用音频集成功率放大器，把声信号变为电信号，通过对声强信号的处理可得一个电平信号，为控制电路准备。
延时控制功能通过555定时器构成的单稳态触发电路来实现。
将光控电路的输出作为555定时器的复位端输入。
将声控输出端作为延时电路的输入，从而可以实现在光线强的情况下，即使有足够强的声信号，照明灯电路也不工作。
电子小制作自制声控灯
电子小制作:自制声控灯电子小制作:自制声控灯声控灯已经广泛应用在居民楼的楼道中,它给人民的生活带来很多的方便。
这些声控灯电路中几乎都使用了集成电路,并且直接使用220V的交流电源。
虽然这样做简化了电路,但对于初学者来说他们理解电路有一定的困难,调试电路也具有一定的危险性。
这里介绍一个简单的声控灯电路,采用了三极管等分立元件和低压电源,不仅适合初学者的学习,而且通过电路中的继电器也可以控制其它电器进行工作。
当你对着声控电路拍手或喊叫时,电路中的继电器会动作,如果用它控制小灯,可以使小灯工作几秒钟,然后自动关闭。
一、元器件的准备表7序号元器件规格R1、R2680kΩ、1/8W碳膜电阻器R3330kΩ、1/8W碳膜电阻器R413kΩ、1/8W碳膜电阻器R5、R6 2.7kΩ、1/8W碳膜电阻器C110μF/10V电解电容器C247μF/10V电解电容器C3100μF/10V电解电容器VD1N4148二极管VT1~VT39014等NPN型三极管VT49015等PNP型三极管BΦ27压电陶瓷片K JRC4098型6V继电器SA1×2小型开关6V电池夹50mm×25mm电路板所用的元器件如表7所示。
电路中使用了一只Φ27的压电陶瓷片,它的符号和外形见图7-1所示,最好带有共鸣腔。
电路板是按JRC4098型6V继电器的尺寸设计的,也可以根据需要选用其他符合要求的继电器。
电路也可以使用外接电源。
图7-1 压电陶瓷片的符号和外形三、电路工作原理图7-2中三极管VT2、VT3及其电阻器、电容器组成了单稳态电路。
电阻器R3为三极管VT2提供了基极电流;而三极管VT3的基极电流则是从三极管VT2的集电极电阻R4上得到的。
三极管VT2集电极与三极管VT3基极之间是直接耦合的;而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C2来完成的。
电阻器R4是三极管VT2的集电极负载,三极管VT3的集电极负载是电阻器R5。
声光双控延迟节能灯的制作
电子技能创新设计课题名称声光双控延迟节能灯的制作姓名学号系（院）班级指导教师摘要当代社会提倡节能，在这里我们介绍一个声光双控延迟节能照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路。
白天或光线较强的场合即使有较大的声响也控制灯泡不亮，晚上或光线较暗时遇到声响（如说话声，脚步声等）后灯自动点亮，然后经10秒（时间可以设定）自动熄灭，适用于楼梯，走廊等只需短时照明的地方。
整个电路由声控电路、延时电路、光控电路、电子开关、电源电路组成。
供电电压供电，光敏控电路对外界光亮程度进行检测，输出与亮度程度相对的电压信号。
从而实现白天灯泡不亮，晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。
关键词：声光控制开关；声光技术；光电效应；声控电路翻译:AbstractThe contemporary society advocating energy-saving, here we introduce a dual control delay energy-saving lamps sound. It can directly replace lighting switch without change original lighting. Daytime or strong light situations have bigger sound even not bright, also control bulb or dark night when noise (such as voice and sound, etc.), then the automatic light back 10 seconds (time) can be extinguished, applicable to the stairs, only short-time lighting corridor.The circuit by voice circuits, delay circuit, electric circuit, electronic switch, the power circuit. Power supply voltage power supply, photosensitive control circuit of external light, output and degree of relative degree of voltage signal intensity. So as to realize the bright light at night during the meeting, the sound, through the sonic circuit make light bulb automatic, televox circuit will sound signal into electrical signals, thus to realize the automatic control circuit, delay extended a DuanGuangZhao voice disappears.Keywords：acousto-optic control switch, Acousto-optic technology; The photoelectric effect; Sonic circuit目录一、引言 (4)二、设计要求 (5)1．基本要求 (5)2．主要元器件清单 (5)三、总体设计方案 (6)1.电源电路 (6)2.声控电路 (6)3.光控电路 (7)4.延时电子开关电路 (7)四、系统设计方案的选择及论证 (8)4.1、芯片 (8)4.2声控电路的选取及工作原理 (9)4.3 光敏电阻的结构与原理 (10)4.4运用光敏电阻等分立元件组合实现光控 (10)4.5采用555时基电路的简易长延时电路 (11)4.6整机电路及工作原理组成 (12)五、结束语 (14)六、参考文献 (15)一、引言目前，我国作为全球经济发展增幅最快的国家、也是经济最具活力的国家之一，它的高速增长必然会带动中国照明产业的蓬勃发展，可以预见在国家“节能降耗降耗”的宏观环境下，在“绿色奥运”开幕在即的2008年，节能减排的光源产品必将成为最具市场潜力的产品之一。
