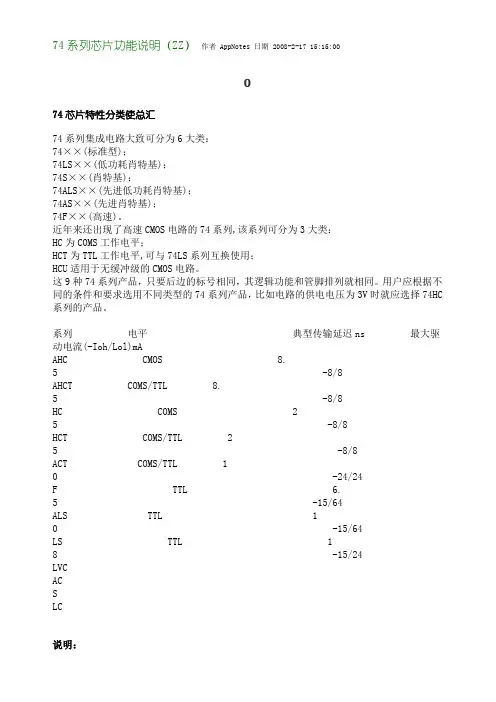

7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。
7401、74LS01、74HC01、74ALS01四2输入与非门（OC）
Y=\AB。
7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。
Y=/A+B。
7403、74L03、74LS03、74ALS03、74S03、74HC03
7404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器
Y=/A。
7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器（OC）
Y=/A。
7406、74LS06六反相缓冲器/驱动器（OC、高压输出）
Y=/A;是7405高耐压输出型，耐压30V。
7407、74LS07、74HC07六缓冲器/驱动器（OC、高压输出）
Y=A; 30V耐高压输出。
7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门
Y=AB。
7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门（OC）
Y=AB。
7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C10
74H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门
Y=ABC。
7412、74LS12、74ALS12三3输入与非门（OC）
Y=\ABC。
7413、74LS13双4输入与非门
Y=\ABCD。
7414、74LS14、74HC14、74C14
74H15、74LS15、74ALS15、74S15三3输入与门（OC）
Y=ABC。
7416、74LS16六反相缓冲器/驱动器
Y=/A；
7417、74LS17六缓冲器/驱动器（OC、高压输出）
Y=A；15V耐压输出。
74LS18双四输入与非门（施密特触发）
Y=/ABCD;低电平带负载能力是74LS13的1/8。
74LS19六反相器（施密特触发）
Y=/A;低电平带负载能力是74LS14的1/8。
7420、74H20、74L20、74F20、74 ALS 20、74LS20、74S20、74HC20、74C20、双四输入与非门Y=/ABCD
7421、74F21、74 ALS 21、74LS21、74HC21、双四输入与门
Y=ABCD
7422、74H22、74LS22、74S22、74ALS22、74HC22双四输入与非门（OC）
Y=/ABCD;是74××20的集电极开路型。
7423可扩展双4输入或非门（带选通端）
1Y=/1G(1A+1B+1C+1D)+X, 2Y=/2G(2A+2B+2C+2D),X=7460的输口出。
74LS24 四2输入与非门
Y=/AB;是74LS132低电平负载能力的1/8。
7425双4输入或非门（带选通端）
Y=/G(A+B+C+D)
7426、74LS26四2输入与非门（OC、高压输出）
Y=/AB;7403高耐压型，15V耐压输出。
7427、74LS27、74F27、74ALS27、74HC27三3输入或非门
7428、74ALS28、74LS28四2输入或非缓冲器
Y=/A+B
7430、74H30、74L30、74LS30、74ALS30、74S30、74HC30、74D30 8输入与非门
Y=ABCDEFGH
7445BCD—十进制译码器/驱动器
用作灯、继电器或MOS驱动器；能吸收80mA电流；在BCD无效输入状态下，所有输出维持高电平。功能表与74LS42相同。
7446A/47、A74L46A/47、74LS47BCD—七段译码器/驱动器
集电极开路输出直接驱动指示指示器；试灯输入；前/后沿零灭灯控制；灯光强度调节能力；有效低电平输出；驱动器输出最大电压；46A、L46为30V、L47、LS47为15V;吸收电流，46V、47A为40mA，L46、L47为20mA，LS47O 24 mA。7446与74246、7447与74247分别字形不同，其他相同，可以互换。输入数据为8421码。
功能表
7448、74LS48、74C48BCD七段译码器/驱动器
有效高电平输出；内部有升压电阻因而无需外部电阻；试灯输入；前/后沿零灭灯控制；有灯光强度调制能力；输出最大电压5.5V；吸收电流：7448为6.4 mA、74 LS48为6 mA。引脚图7446A相同。
7449、74LS49 BCD—七段译码器/驱动器
高电平有效；集电极开路输出；灭灯输入；有灯光强度调制能力；74LS49输出电压最大5.5V，吸收电流8 mA。
功能表
7450、74Ｈ50二2输入双与或非门
一门可扩展；Y=/AB+CD+X, X=7460的输出（7450）或X=74H60/74H62的输出（74H50）。
74L51、74LS51、74HC51、74F51、74C51 2输入/3输出双与或非门
1Y=/(1A?1B?1C)+(1D?1E?1F)
2 Y=/(2A?2B)+(2C?2D)。
74HC58 2输入/3输入（可扩展）
1Y=1A?1B?1C+1D?1E?1F
2 Y=2A?2B+2C?2D。
