零序电流式漏电保护工作原理

合集下载

漏电保护开关

• 当未发生设备漏电和人生触电事故，负载正常工作时 I相=I零，零序电流互感器二次侧感应电流为零，电源开关保持闭合状态，正常供电。当发生设备漏电和人生触电事故时，因为：I相=I负+I人，而I零=I负，所以：I相>I零，通过零序电流互感器的铁芯磁通φ相-φ零≠0，故产生漏电信号，该信号输入电子开关，电子开关导通，磁力线圈通电产生吸力断开电源（快速0.2s，慢速0.2-2s）。 • 选型时，除额定电压外保护开关额定电流必须大于电路最大工作电流；同时注意分级保护：第一级是干线保护，主要排除用电设备外壳带电、导体落地等单相落地等事故发生；第二级是线路末端用电设备或分支线路保护，以防止触电为目标。
电源开关
漏Hale Waihona Puke 动作电流：I△n≥IH/2000
I△n为漏电动作电流， IH为电路最大负荷电流。家庭用户家用电器漏电保护一般选用漏电动作电流为30mA、动作时间为0.1s，多与空气开关合一。
二.漏电保护开关
• 漏电保护开关是一种最常用的漏电保护电器。它既能控制电路的通与断，又能保证其控制的线路或设备发生漏电或人身触电时迅速自动掉闸，切断电源，从而保证线路或设备的正常运行及人身安全。工作原理:漏电保护开关由零序电流互感器、漏电脱扣器、开关装置三部份组成。零序电流互感器用于检测漏电电流；漏电脱扣器将检测到的漏电电流与一个预定基准值比较,从而判断漏电保护开关是否动作；开关装置通过漏电脱扣器的动作来控制被保护电路的闭合与分断。

漏电保护器的工作原理和应用

漏电保护器的工作原理和应用国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。

在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。

即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。

当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电，从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。

2 装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施,如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房内插座回路；(6)机关、学校、企业、住宅等建筑物内的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。

漏电保护器简介及原理

漏电保护器结构漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

工作原理在了解触电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

RLRN漏电保护装置图如图是简单的漏电保护装置的原理图。

从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。

图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。

它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。

副边线圈则接到“舌簧继电器”SH的线圈上。

所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。

线圈断电后簧片释放，外电路断开。

总而言之，这是一个小巧的继电器。

原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。

舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。

脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。

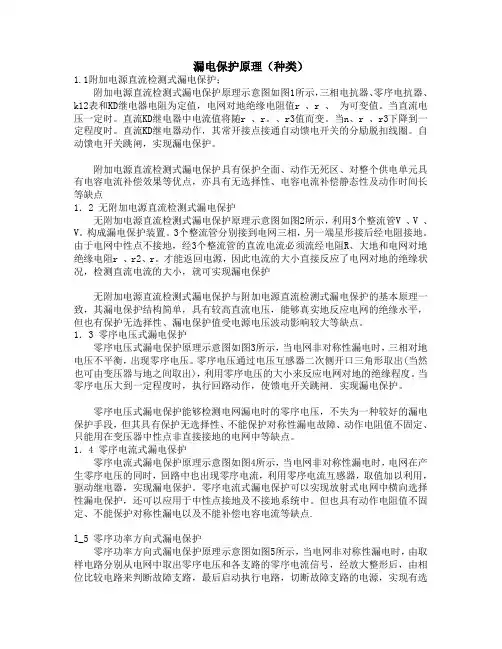

漏电保护种类

漏电保护原理（种类）1.1附加电源直流检测式漏电保护；附加电源直流检测式漏电保护原理示意图如图1所示，三相电抗器、零序电抗器、k12表和KD继电器电阻为定值，电网对地绝缘电阻值r 、r 、为可变值。

当直流电压一定时。

直流KD继电器中电流值将随r 、r。

、r3值而变。

当n、r 、r3下降到一定程度时。

直流KD继电器动作，其常开接点接通自动馈电开关的分励脱扣线圈。

自动馈电开关跳闸，实现漏电保护。

附加电源直流检测式漏电保护具有保护全面、动作无死区、对整个供电单元具有电容电流补偿效果等优点，亦具有无选择性、电容电流补偿静态性及动作时间长等缺点1．2 无附加电源直流检测式漏电保护无附加电源直流检测式漏电保护原理示意图如图2所示，利用3个整流管V 、V 、V。

构成漏电保护装置。

3个整流管分别接到电网三相，另一端星形接后经电阻接地。

由于电网中性点不接地，经3个整流管的直流电流必须流经电阻R、大地和电网对地绝缘电阻r 、r2、r。

才能返回电源，因此电流的大小直接反应了电网对地的绝缘状况，检测直流电流的大小，就可实现漏电保护无附加电源直流检测式漏电保护与附加电源直流检测式漏电保护的基本原理一致，其漏电保护结构简单，具有较高直流电压，能够真实地反应电网的绝缘水平，但也有保护无选择性、漏电保护值受电源电压波动影响较大等缺点。

1．3 零序电压式漏电保护零序电压式漏电保护原理示意图如图3所示，当电网非对称性漏电时，三相对地电压不平衡，出现零序电压。

零序电压通过电压互感器二次侧开口三角形取出(当然也可由变压器与地之间取出)，利用零序电压的大小来反应电网对地的绝缘程度。

当零序电压大到一定程度时，执行回路动作，使馈电开关跳闸．实现漏电保护。

零序电压式漏电保护能够检测电网漏电时的零序电压，不失为一种较好的漏电保护手段，但其具有保护无选择性、不能保护对称性漏电故障、动作电阻值不固定、只能用在变压器中性点非直接接地的电网中等缺点。

1．4 零序电流式漏电保护零序电流式漏电保护原理示意图如图4所示，当电网非对称性漏电时，电网在产生零序电压的同时，回路中也出现零序电流，利用零序电流互感器，取值加以利用，驱动继电器，实现漏电保护。

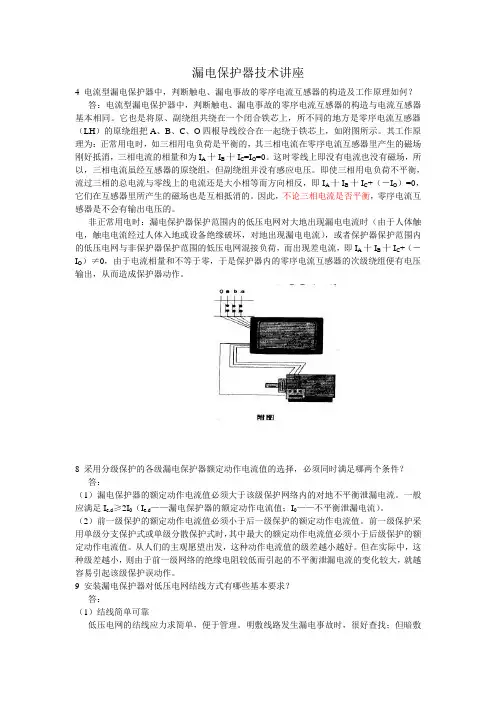

漏电保护技术讲座

漏电保护器技术讲座4 电流型漏电保护器中，判断触电、漏电事故的零序电流互感器的构造及工作原理如何？答：电流型漏电保护器中，判断触电、漏电事故的零序电流互感器的构造与电流互感器基本相同。

它也是将原、副绕组共绕在一个闭合铁芯上，所不同的地方是零序电流互感器（LH）的原绕组把A、B、C、O四根导线绞合在一起绕于铁芯上，如附图所示。

其工作原理为：正常用电时，如三相用电负荷是平衡的，其三相电流在零序电流互感器里产生的磁场刚好抵消，三相电流的相量和为I A十I B十I C=I O=0。

这时零线上即没有电流也没有磁场，所以，三相电流虽经互感器的原绕组，但副绕组并没有感应电压。

即使三相用电负荷不平衡，流过三相的总电流与零线上的电流还是大小相等而方向相反，即I A十I B十I C+（－I O）=0，它们在互感器里所产生的磁场也是互相抵消的。

因此，不论三相电流是否平衡，零序电流互感器是不会有输出电压的。

非正常用电时：漏电保护器保护范围内的低压电网对大地出现漏电电流时（由于人体触电，触电电流经过人体入地或设备绝缘破坏，对地出现漏电电流），或者保护器保护范围内的低压电网与非保护器保护范围的低压电网混接负荷，而出现差电流，即I A十I B十I C+（－I O）≠0，由于电流相量和不等于零，于是保护器内的零序电流互感器的次级绕组便有电压输出，从而造成保护器动作。

8 采用分级保护的各级漏电保护器额定动作电流值的选择，必须同时满足哪两个条件？答：（1）漏电保护器的额定动作电流值必须大于该级保护网络内的对地不平衡泄漏电流。

一般应满足I e.d≥2I0（I e.d——漏电保护器的额定动作电流值；I0——不平衡泄漏电流）。

（2）前一级保护的额定动作电流值必须小于后一级保护的额定动作电流值。

前一级保护采用单级分支保护式或单级分散保护式时，其中最大的额定动作电流值必须小于后级保护的额定动作电流值。

从人们的主观愿望出发，这种动作电流值的级差越小越好。

漏电保护作用及工作原理、日常维修技术措施

漏电保护作用及工作原理、日常维修技术措施漏电爱护作用及工作原理、日常修理技术措施1、漏电爱护的作用及工作原理当电网绝缘下降，电器设备接地以及人身接触带电设备时，能准时切断供电电源，爱护人身及电器设备的安全。

(1)、漏电爱护的工作原理：目前、我们采纳较多的两种方法：直流检测法、零序电流电压法直流检测法是我们采纳较多的一种方法。

它的优点是电路简洁，设备造价低，使用牢靠。

缺点是不具备选择性，一个供电系统只能加装一个。

它的代表设备主要由JL-82、JY-82两种。

它们的工作原理都是采纳附加直流电源的方式进展漏电爱护的，当检漏继电器接入电网时，直流电源便和电网、绝缘电阻构成直流电路，其回路是：直流电源(+)大地电网绝缘电阻三相电抗器零序电抗器直流继电器线圈电源()。

该回路的电流和电网总绝缘电阻值成反比，也就是说，绝缘电阻值越高回路电流就越小，故可用回路电流的大小来表示电网总绝缘电阻值。

当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路，从而到达漏电爱护目的。

(2)、零序电流电压法：零序电流电压法的优点：可以进展漏电选择，有效地切断有故障的一路;零序电流电压法的缺点：设备体积大、造价昂贵，由于技术不过关易造成误动作。

当电网绝缘电阻较高时，零序电流电压为零，电网绝缘电阻下降至整定值时或电网有接地故障时，电流互感器检测到零序电流和零序电压比拟后产生的信号，经电路放大，使开关动作切断故障电源，从而到达漏电爱护的作用。

2、试验及安装A、为了保证检漏继电器的正常运行，《煤矿安全规程》及《质量标准化标准》都有明确的规定。

1)检漏继电器的装运率、合格率为100%。

2)使用中的检漏继电器必需每天做一次动作性能试验、每一个月进展一次远方接地试验，并且要有记录。

B、检漏继电器动作电阻整定值：C、检漏继电器的试验：1)每一日的试验由当班机电维护工进展。

2)远方动作试验由机电工区治理组进展，下面讲一下试验方法及留意事项。

漏电保护器的安全技术（三篇）

漏电保护器的安全技术漏电保护器是一种用于防止人体触电、电器因线路漏电而引起火灾的重要安全设备。

它通过监测电流的流动情况，一旦发现线路发生漏电或人体接触电流过大，就能迅速切断电源，保护人身安全和电气设施的正常运行。

本文将介绍漏电保护器的工作原理和几种常见的安全技术。

1. 工作原理漏电保护器主要由漏电感应器和漏电保护装置组成。

漏电感应器可以感应线路中的漏电电流，当漏电电流达到设定值时，漏电感应器会产生信号，将信号传递给漏电保护装置。

漏电保护装置接收到信号后，会立即切断电源，起到保护的作用。

2. 过载保护技术漏电保护器通常还配备有过载保护技术，用于防止线路超负荷工作而引起的火灾。

过载保护技术可以监测电流的大小，在电流超出额定值时，漏电保护器会立即切断电源，以保护线路和电器设备的安全。

3. 短路保护技术短路是指电路中两个或多个导体之间出现低阻抗连接，导致电流大幅度增加。

短路保护技术能够感应到线路中出现的短路情况，并迅速切断电源，防止短路引发火灾或设备损坏。

4. 地面故障保护技术当线路发生接地故障时，漏电保护器可以及时感应到，并迅速切断电源，防止接地故障引发火灾和电气设备损坏。

地面故障保护技术能够在电流接地故障时，快速检测到故障信号，并切断电源，避免电流流向地面。

5. 误动作保护技术漏电保护器需要保证对漏电故障的及时触发，但又要防止误动作。

误动作是指在没有真正发生漏电故障的情况下，漏电保护器误切断电源。

为了防止误动作，漏电保护器通常采用了多项技术，如差动形式的感应器、微电子技术和防抗干扰技术等。

6. 自动复位技术在发生漏电故障时，漏电保护器自动切断电源，保证人身安全和设备的正常运行。

当漏电故障排除后，漏电保护器会自动恢复供电，使电路恢复正常工作。

自动复位技术可以提高设备的使用寿命和可靠性。

为了确保漏电保护器的安全性，用户在使用时也需要注意以下几点：1. 定期检测：漏电保护器应定期进行测试，确保其正常工作。

漏电保护开关的工作原理

漏电保护开关的工作原理
漏电保护开关是一种安全电器设备，用于检测电气设备中的漏电情况，并在发生漏电时迅速切断电源，以保护人身安全和防止火灾等意外事故发生。

其工作原理主要包括以下几个方面：
1. 漏电保护开关内部安装有零序电流互感器，用于检测电路中的漏电流。

漏电流是指电流从电源到地之间的差值，当电气设备发生漏电时，部分电流会通过漏电路径流入地，导致电路中的总电流不平衡。

2. 当电路中的漏电流超过设定值时，零序电流互感器会感应到这一变化，并将其转化为电信号。

3. 漏电保护开关内部的电子元器件会对接收到的电信号进行处理，当漏电流达到设定阈值时，开关会发出信号，切断电源。

4. 通过切断电源，漏电保护开关阻止漏电继续流入地，保护人身安全和电气设备不受损坏。

漏电保护开关的工作原理实际上是基于电路的平衡原理，即正常情况下，电源输入的电流应该等于电路中各个支路的电流之和，而在发生漏电时，漏电流破坏了这个平衡，漏电保护开关通过检测和切断电源，恢复平衡状态，以保证电路的正常运行。

漏电保护器及应用

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

漏电保护器的基本工作原理

漏电保护器的基本工作原理漏电保护器是一种用于保护人身安全的电气设备。

它的基本工作原理是通过检测电路中的漏电情况，一旦发现有漏电现象，就会迅速切断电源，以避免电流通过人体而造成触电事故。

漏电保护器通常由漏电保护装置和电磁触发装置两部分组成。

漏电保护装置是通过检测电路中的电流差异来判断是否存在漏电现象的设备，而电磁触发装置则是负责切断电源的部分。

漏电保护装置的工作原理是基于电路的基本定律——欧姆定律和基尔霍夫定律。

当电路中没有漏电时，电流通过线路的两个导线是相等的，根据欧姆定律，电压降也是相等的。

而当发生漏电时，电流会产生差异，导致电压降也不相等。

漏电保护装置通过检测电路中的电流差异来判断是否存在漏电现象。

漏电保护装置通常使用的检测原理有两种：差动电流式和零序电流式。

差动电流式漏电保护器是根据基尔霍夫定律，通过检测电路中的进线和出线电流的差值来判断是否存在漏电现象。

当电路中没有漏电时，进线和出线电流是相等的，差动电流为零；而当发生漏电时，进线和出线电流不相等，差动电流不为零，漏电保护器会切断电源。

零序电流式漏电保护器是通过检测电路中的零序电流来判断是否存在漏电现象。

零序电流是指电路中所有相位电流的矢量和，当电路中没有漏电时，零序电流为零；而当发生漏电时，由于电流通过漏电路径，导致零序电流不为零，漏电保护器会切断电源。

电磁触发装置是漏电保护器的关键部分，它负责在检测到漏电后迅速切断电源。

电磁触发装置通常由电磁铁和触发机构组成。

当漏电保护装置检测到漏电时，会通过电磁铁产生磁场，磁场作用于触发机构，触发机构迅速切断电源。

漏电保护器的工作原理可以有效地保护人身安全。

在日常生活和工作中，电器设备的使用非常普遍，而漏电现象也难以避免。

如果没有漏电保护器，一旦发生漏电，电流可能通过人体而造成触电事故，甚至危及生命安全。

而漏电保护器能够及时切断电源，避免电流通过人体，保护人身安全。

漏电保护器是一种基于电路检测原理的电气设备，通过检测电路中的漏电情况并迅速切断电源，以保护人身安全。

零序过流保护原理、跳闸的原因、解决方法

一、零序过流保护原理
零序过流保护是指当线路出现漏电时（漏电发生在互感器以下），穿过互感器的电流矢量和不再为零，互感器次级就会有输出电流，利用这个原理可以进行漏电保护。

发电机主保护简介
零序过流保护具体应用：可在三相线路上各装一个电流互感器(C.T)，利用这个C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=IO，当线路上所接的三相负荷完全平衡时，IO=0;当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN;当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

二、零序过流保护跳闸的原因
造成零序过流跳闸的最主要的原因就是三相负荷的不平衡造成的，当负荷小的时候，不会跳闸，负荷增大，零序分量也会加大，达到保护动作的整定值，零序保护就会动作。

还有隧道照明中，因为电缆线都是顺着墙壁铺设的，潮湿度大，因潮湿度不同，线路对地的电容性电流也不同，火线之间的电容性电流的不平衡也会加大零序的电流分量。

还有电线的绝缘老化绝缘性能有的好些，有的差些，这些差别也会导致零序分量的增加，你要特别注意照明等三相平衡配置，或者加大零序保护值。

三、零序过流保护跳闸怎么解决？
零序过流保护跳闸如何处理，具体得看用在什么设备上，电动机、
变压器、馈线上都有针对性的解决方案，具体情况要根据具体原因分析并加以解决。

差动保护、漏电保护、零序电流保护

差动保护原理是什么？和零序电流保护有什么区别？家用的漏电保护，零线穿过测量线圈还是？
差动保护最基本的原理就是利用基尔霍夫电流定律。

零序保护一般用于测量接地故障。

家用的漏电保护一般是剩余电流动作，采用零序电流的原理，零线必须穿过互感器的线圈。

追问
家用的漏电保护就是测量零线有无电流，有电流就动作，不测火线是吧？
差动保护那个原理能解释一下吗,节点电流进等于出矢量和为零，好像跟零序电流保护，中性点电流矢量和为零一个道理啊。

好像只是动作机构不一样
回答
零序电流是火线和零线都进入一个互感器，都需要测量。

差动一般用于变压器，发电机以及线路的保护。

以变压器为例，差动主要是反映变压器内部故障的，在变压器的高压侧和低压侧各安装一组电流互感器。

把被保护的电气设备看成是一个接点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

当变压器出现内部故障（例如匝接短路）时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

当差动电流大于差动保护装置的整定值时，保护动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。

差动保护的缺点：对变压器内部的不严重的匝间短路故障不能反映。

煤矿井下采掘工作面低压电网的漏电保护相关知识

煤矿井下采掘工作面低压电网的漏电保护相关知识一、电网漏电保护从保护原理上分类有哪种保护方式什么叫漏电：在供电系统中（主要是电缆），由于绝缘老化或机械性损坏而产生微小的导电芯线对地电流时就是漏电。

对于中性点不接地的供电电网一相漏电时，流入地中的电流，只能通过其它两项的对地电容和对地绝缘电阻构成回路。

根据理论分析和实践证明，在煤矿井下供电系统中，由于一相漏电可能使正常情况下不带电的电气设备外皮（如开关、电动机的外壳和电缆外皮）产生危险电压，当人身触及这些带电外皮时会造成人身触电受伤以致死亡事故发生；同时漏电所产生的电火花可能引起瓦斯、煤尘爆炸或使电雷管超前引爆；长时间较大的漏电电流还可能使设备外皮发热以致引起火灾；如一相漏电不能及时消除，当另外一相接地或漏电时，可能造成相间短路，产生电弧、高温极易引起瓦斯、煤尘爆炸、引发火灾和造成电气设备和损坏。

因此，漏电故障必须经常监视、及时发现并使之消除。

所以井下低压电网必须安装漏电保护装置。

电网漏电保护装置的种类很多，有的是专门制成一个完整的设备，有的则只是制作成一个部件或一块插板安装在开关箱内，但从原理上看常见的漏电保护不外以下四种：（一）附加直流电源的检测保持方式如图5－2－1所示。

附加直流电源的漏电保护原理是在三相电抗器组成的人为中性点（图5－2－1a）或变压器的中性点（图5－2－1b）上附加直流电源。

使直流电流I由正极流出，入“地”后，经绝缘电阻r A、r B、r C进入三相电网，再经三相电抗器SK（图5－2－1a）或（图5－2－1b）那样，经变压器绕组、零序电抗器LK、千（KΩ）表和直流继电器J，返回负极。

图5-2-1附加直流电源漏电保护原理（a ）直流电源加在人为中性点与地之间（b ）直流电源加在变压器中性点与地之间对于稳定的直流电源，电容器C 和电网对地电容C A 、C B 、C C 除了投入瞬间外，不会有电流流过。

显然这个直流回路能用千欧表监视电网的绝缘电阻值，这个回路流过的电流如用I 表示时，则∑+∑=r R U I 式中：U —直流检测电源电压，伏；R ∑—为检漏继电器的内阻，其中包括直流继电器线圈的内阻R J 、千欧表的内阻R Ω零序电抗线圈的直流电阻R 0和三相电抗器线圈的电阻之和，欧；r ∑—三相电网每相对地绝缘电阻的并联值。

漏电保护开关工作原理简介

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一下售后服务中遇到的常见的几个实例。

图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地(PE)端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。

改正方法见如图2中a所示。

图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。

图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB 和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB或4LDB时不会跳闸。

但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。

图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。

图6接零保护线通过检测互感器，设备当出现漏电时，由于相线漏电流经接零保护线又回过检测互感器，使互感器检测不出漏电流，致使漏电保护器不动作。

最后要指出的漏电保护器安装位置不能太高“试验按钮”要处在易操作位置，按试验按钮的目的是模拟人为漏电，强制使漏电保护跳闸，验证能否正常工作，至少每月试验一次。

论用零序电流保护原理来实现选择性漏电保护

论“用零序电流保护原理来实现选择性保护”参加工作17年来，一直从事矿井维修电工，对电器的漏电故障深有感触，在井下一个盘区一般都有几个工作面，有的同时开采，虽然电流有几个回路，一个工作面由于设备多，路线长，有些设备就会出现用同一个电源，在这样的情况下，有时有一个电器设备出现漏电，就会影响一路的设备不能正常启动，影响生产，尤其是影响到水泵，后果不堪设想，如果保护实现选择性漏电，就会避免上述的影响及危害。

怎样实现选择性漏电呢？听我慢慢论述选择性漏电保护。

选择性漏电保护装置大多利用零序电流方向保护原理，采用的主要检测原件是零序电流互感器，如图一中的LHo，零序电流互感器有一个环形电芯，其上缠有二次线圈；环形铁芯套装在电缆上，穿过铁芯的电缆中的三根动芯线，就是它的一次绕组。

在线路正常工作时，电网的三项电压一般是对称的（大小相等，相位差互差120。

），三相负荷（包括电动机每相绕相的阻抗，每相线路对地的绝缘电阻和分布电容）也基本相同，因而流过电缆三相动力芯线中的电流也是对称的，如图1a所示。

由于三相对称电流的总和（向量和）等于零，因而此时穿过零序电流互感器铁芯的电流也等于零。

这样，在零序电流互感器的铁芯中就不会建立交变的磁通，互感器的二次绕组也不会感应产生电压，因此执行继电器K不会动作。

如果在零序电流互感器的负荷侧发生一相接地漏电故障，三相线路电流的对称性将遭到破坏。

但在变压器中性点不接地或经高阻抗接地的系统中，此时的漏电流很小，对电动机的正常工作影响不大，因而可以认为电动机的三相负荷电流（I AD、I BD、I CD）仍是对称的，共总和为零，对零序电流互感器的工作没有影响。

因此，为了便于说明问题，可不考虑电动机三相负荷的存在。

此外，由于井下高低压供电系统中的电缆总长度一般较长，漏电电流中分布电容电流占主要成分，因而也可以忽略流过线路对地绝缘电阻上的电流。

经过上述简化，则得到如图1b所示情况。

在图1b中，假设一相接地漏电故障发生在零序电流互感器负荷侧的C相，由于C相对地电容被接地故障线路短接，因此只有A、B两相有对地的电容电流I AC1和I BC1入地，并通过接地故障点d汇集而流回C相，因为接地故障发生在零序电流互感器的负荷侧，不仅负荷侧线路对地地的电容电流I AC2、I BC2也要通过d点流回C相。

漏电保器及零序电流互感器原理

漏电保护器原理漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

漏电保护器的工作原理是：将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

零序电流互感器的原理零序电流互感器是一种线路故障监测器，使用时将一次三芯电缆穿过互感器的铁芯窗孔，二次通过引线接至专用的继电器，再由继电器的输出端接至信号装置或报警系统。

在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零，二次绕组中无电流。

当一次线路发生单相接地等故障时，一次回路中产生不平衡电流（即零序电流），二次测产生的电流使继电器动作，发出信号。

也就是说，在电力系统产生零序电流时，通过零序电流互感器与继电保护装置或信号装置配合实现对电力系统的保护或监控。

电力系统的运行方式分为中性点有效接地和中性点非有效接地两种，而非有效接地方式包括中性点不接地和中性点经消弧线圈接地两种。

应根据电力系统的运行方式选用相应的零序电流互感器。

（一）没有严格变比的零序电流互感器：这种互感器主要用在中性点非有效接地系统。

中性点非有效接地系统的优点在于，发生单相接地故障时多数情况下能够自动熄弧并恢复正常。

但当发生永久性接地故障时，为了防止因非故障相的电压升高而导致故障面扩大，必须迅速确定故障相线路并予以切除，这就提出了单相接地故障选线问题。

零序保护原理

零序保护原理
零序保护是电力系统中一项非常重要的保护措施，它主要用于保护电力系统中
的变压器、发电机、母线等设备，以及对接地故障的保护。

零序保护的原理是通过检测系统中的零序电流或零序电压，当系统中出现对地短路或其他故障时，可以及时地对故障进行切除，保护设备和系统的安全稳定运行。

首先，我们来看一下零序电流和零序电压的产生原因。

在电力系统中，当系统
中出现对地故障时，会导致系统中出现零序电流和零序电压。

这是因为对地故障会导致系统中的电流或电压不再平衡，从而产生了零序成分。

因此，通过检测系统中的零序电流和零序电压，可以及时地发现系统中的对地故障，从而实现对系统的保护。

其次，我们需要了解零序保护的工作原理。

零序保护主要是通过对系统中的零
序电流和零序电压进行检测，当检测到超过设定数值的零序电流或零序电压时，会启动保护动作，切除故障点，保护系统的安全运行。

同时，零序保护还可以与其他保护装置进行联锁，实现对系统的全面保护。

除此之外，零序保护还可以根据系统的特点进行不同的配置。

例如，对于变压器，可以采用零序电流保护和零序电压保护相结合的方式，以提高对系统的保护灵敏度和可靠性。

对于发电机，可以采用零序电流保护和零序差动保护相结合的方式，以实现对发电机的全面保护。

总的来说，零序保护是电力系统中一项非常重要的保护措施，它通过检测系统
中的零序电流和零序电压，实现对系统的全面保护。

在实际应用中，我们需要根据系统的特点进行合理的配置，以提高对系统的保护灵敏度和可靠性，保障设备和系统的安全稳定运行。

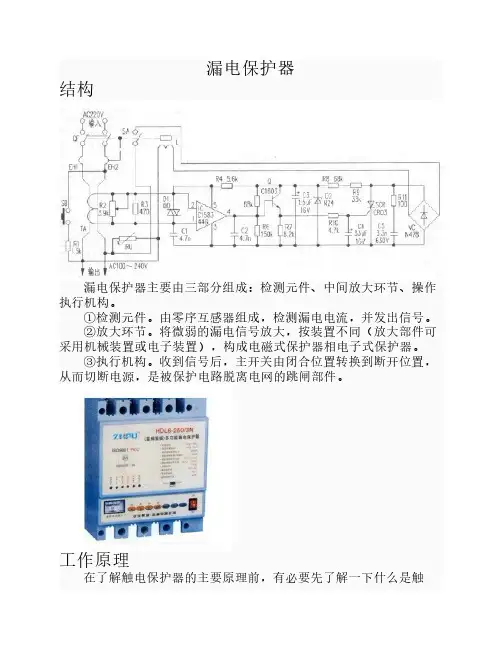

漏电保护器简介及原理

漏电保护器结构漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

工作原理在了解触电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

RL RN漏电保护装置图如图是简单的漏电保护装置的原理图。

从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。

图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。

它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。

副边线圈则接到“舌簧继电器”SH的线圈上。

所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。

线圈断电后簧片释放，外电路断开。

总而言之，这是一个小巧的继电器。

舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。

脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。

漏电保护器工作原理

漏电保护器工作原理漏电保护器是一种用于保护人身安全的电气设备，它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。

下面将详细介绍漏电保护器的工作原理。

1. 漏电保护器的基本构造漏电保护器通常由漏电检测装置、电磁触发装置和切断开关装置组成。

漏电检测装置用于检测电路中的漏电情况，电磁触发装置用于控制切断开关的动作，切断开关装置则用于切断电源。

2. 漏电检测原理漏电保护器通过监测电路中的漏电电流来实现对漏电的检测。

当电路正常时，电流经过相线和零线是相等的，没有漏电。

但是，如果有人体触电或者电器设备浮现漏电，漏电电流就会通过接地线流回地面，导致相线和零线之间的电流再也不相等。

漏电保护器内部的漏电检测装置通过测量相线和零线之间的电流差来判断是否发生漏电。

通常采用的检测方法有差动电流式和零序电流式。

差动电流式漏电保护器通过比较相线和零线的电流大小来判断是否发生漏电，而零序电流式漏电保护器则通过检测零线上的电流来判断漏电情况。

3. 漏电保护器的动作原理当漏电保护器检测到电路中有漏电时，漏电保护器会迅速切断电源，以保护人身安全。

具体的动作原理如下：3.1 检测阶段漏电保护器在工作时会不断地监测电路中的电流情况。

在这个阶段，漏电保护器会将相线和零线的电流进行比较，如果两者之间的电流差超过了设定的阈值，就说明发生了漏电。

3.2 动作阶段当漏电保护器检测到漏电时，它会迅速切断电源，以防止电流通过人体造成触电伤害。

漏电保护器内部的电磁触发装置会接收到漏电信号，并发出触发信号，使切断开关装置迅速切断电源。

3.3 切断电源切断开关装置在接收到触发信号后，会迅速切断电源，以确保电流无法通过漏电回路流向人体。

切断开关装置通常采用电磁式或者电子式，当接收到触发信号后，它们会迅速切断电路，切断电源。

4. 漏电保护器的特点和应用漏电保护器具有以下特点：4.1 高灵敏度：漏电保护器能够检测到非常小的漏电电流，保护人身安全。
