FM无线发射电路设计
简易便捷易制的Fm发射器电路集

9018简易调频发射器电路上图中的发射器线圈是用1.0mm的漆包线在3.2mm的钻头上绕6-8圈,可覆盖88-108MHz,7圈时在100MHz附近。
距离不是很远,<100米(开阔地带)!虽距离不远,但对于初学者来说是很有帮助的!本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小,非常适合普通FM调频收音机接收使用。
振荡线圈L的制作:在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。
振荡线圈L的调整:打开收音机(置于FM段)和话筒开关,然后手持话筒,一边对话筒讲话一边调收台旋钮,直到收音机中传出自己的声音为。
如果在整个频段(即88~108MHz)仍收不到自己的声音,仔细拨动振荡线圈L,拨动时只需拉开或缩小线圈每匝之间的距离,调整时应仔细。
若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝(因电子元件参数的影响),重新焊上后继续上述调整。
在准备安装制作前,请用万用表筛选一下各个元件的质量,有条件的话将各瓷片电容测量一下电容量,这样就万无一失,一装即成功。
在焊接时要保证质量,不能出现虚焊、假焊、错焊。
1)高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2)C4、L组成一个谐振器:谐振频率就是调频话筒的发射频率,根据图中元件的参数发射频率可以在88~108MHZ之间,正好覆盖调频收音机的接收频率,通过调整L的数值(拉伸或者压缩线圈L)可以方便地改变发射频率,避开调频电台。
发射信号通过C4耦合到天线上再发射出去。
3)R4是V1的基极偏置电阻,给三极管提供一定的基极电流,使V1工作在放大区。
4)R5是直流反馈电阻,起到稳定三极管工作点的作用。
5)话筒MIC采集外界的声音信号。
6)电阻R3为MIC提供一定的直流偏压,R3的阻值越大,话筒采集声音的灵敏度越弱,电阻越小话筒的灵敏度越高。
7)话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。
无线调频发射器FM调频发射器课程设计

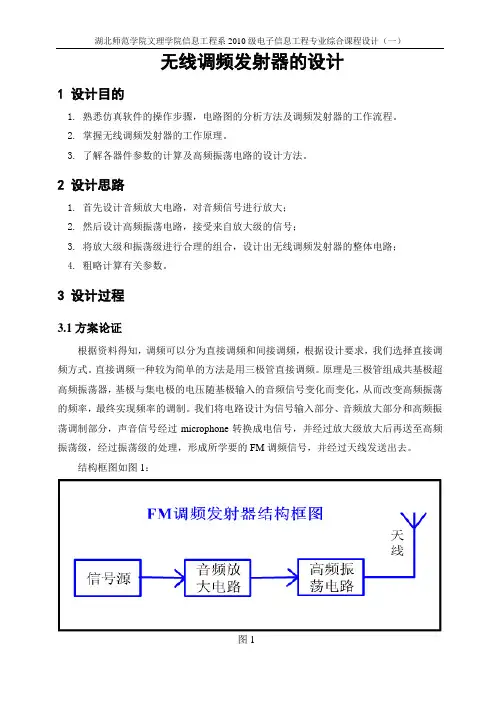

湖北师范学院文理学院信息工程系2010级电子信息工程专业综合课程设计(一)无线调频发射器的设计1 设计目的1. 熟悉仿真软件的操作步骤,电路图的分析方法及调频发射器的工作流程。
2. 掌握无线调频发射器的工作原理。
3. 了解各器件参数的计算及高频振荡电路的设计方法。
2 设计思路1. 首先设计音频放大电路,对音频信号进行放大;2. 然后设计高频振荡电路,接受来自放大级的信号;3. 将放大级和振荡级进行合理的组合,设计出无线调频发射器的整体电路;4. 粗略计算有关参数。
3 设计过程3.1方案论证根据资料得知,调频可以分为直接调频和间接调频,根据设计要求,我们选择直接调频方式。
直接调频一种较为简单的方法是用三极管直接调频。
原理是三极管组成共基极超高频振荡器,基极与集电极的电压随基极输入的音频信号变化而变化,从而改变高频振荡的频率,最终实现频率的调制。
我们将电路设计为信号输入部分、音频放大部分和高频振荡调制部分,声音信号经过microphone转换成电信号,并经过放大级放大后再送至高频振荡级,经过振荡级的处理,形成所学要的FM调频信号,并经过天线发送出去。
结构框图如图1:图13.2电路设计音频放大电路如图2所示图2信号源由microphone担任,它拾取周围环境声波信号后即输出相应电信号,经C1输入到晶体管Q1,Q1担任音频放大器,对音频信号进行放大。
高频振荡电路如图3所示图3音频放大电路对音频信号进行放大后经C2送至Q2的基极进行频率调制。
Q2 组成共基极高频振荡器,基极与集电极的电压随基级输入的音频信号变化而变化,从而改变高频振荡的频率,最终实现频率的调制。
无线调频电路的整体电路图如图4所示图4音频放大器由射极晶体管Q1担任,增益约20至50,将放大的讯号送往振荡级的基极,振荡级Q2工作于约88MHz的频率,此频率由振荡线圈(共5圈)和47pF电容器C4调整的,该频率也决定于晶体管Q2、18pF可调电容器C5及少数偏压元件,例如470Ω射极电阻R5和22K基极电阻R5。
调频发射接收设计

一、频率稳定的调频信号传输电路。
图1所示电路可以将音频信号以调频(FM)的方式传送到异地。
图中,VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz~110MHz之间的电容三点式调频振荡电路。
话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。
此时,VT1的基极电压将随着音频信号的变化而变化,于是VT1的集电结电容也相应变化,引起振荡器的振荡频率随之变化,达到调频的目的。
VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率(即发射频率),由于C3、L1的参数为固定值,所以电容Cx为振荡频率调整电容,调整电容Cx可以改变该发射器的发射频率,当Cx的电容量为12.5pF时,发射频率约为108MHz。
包含有声音信号的调频信号由VT1的集电极输出,并由发射天线向空中发射。
天线接在VT1的集电极,长度约为690mm时发射效果最佳。
L1的电感量为0.17μH,如果买不到成品电感,也可以自己绕制。
绕制电感的电感量与线圈骨架的直径、长度以及匝数有关,如图2所示。
图中,r表示骨架的半径(单位为mm),x表示线圈成型后的长度(单位为mm),n表示线圈的匝数,电感量为n2×r2/(228.6r+254x)(μH)。
据以上方法,电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5~6匝,然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息,这就有可能听不清电视伴音。
如果有一个电路能够将电视伴音信号发射到周围空间,然后再用调频收音机接收就能很好地解决这个问题。
该电路如图1所示。
图1电路中,VT1及其外围电路组成振荡电路,振荡频率约为98MHz,R1、Cx为音频预加重电路,用来改善音频信号的频率响应,提高音质。
L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成,将其长度拉长为11mm左右即可,如图2所示。
自制FM发射器教程

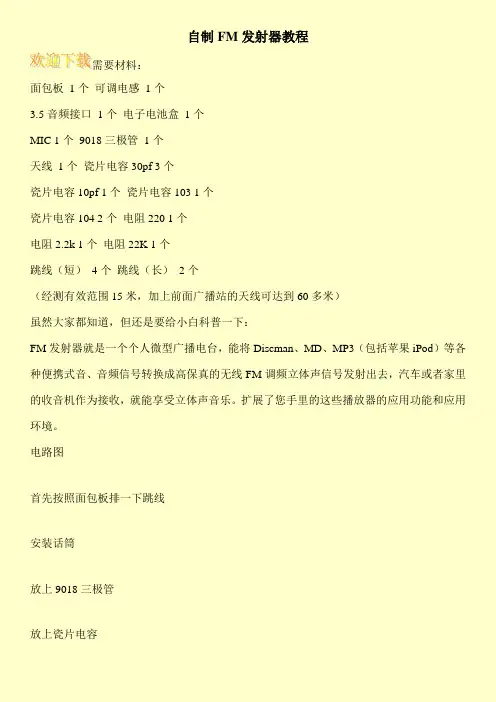

自制FM发射器教程
需要材料:
面包板1个可调电感1个
3.5音频接口1个电子电池盒1个
MIC 1个9018三极管1个
天线1个瓷片电容30pf 3个
瓷片电容10pf 1个瓷片电容103 1个
瓷片电容104 2个电阻220 1个
电阻2.2k 1个电阻22K 1个
跳线(短)4个跳线(长)2个
(经测有效范围15米,加上前面广播站的天线可达到60多米)
虽然大家都知道,但还是要给小白科普一下:
FM发射器就是一个个人微型广播电台,能将Discman、MD、MP3(包括苹果iPod)等各种便携式音、音频信号转换成高保真的无线FM调频立体声信号发射出去,汽车或者家里的收音机作为接收,就能享受立体声音乐。
扩展了您手里的这些播放器的应用功能和应用环境。
电路图
首先按照面包板排一下跳线
安装话筒
放上9018三极管
放上瓷片电容。
FM无线发射与接收电路的设计,无线音箱设计

FM无线发射与接收电路的设计,无线音箱设计毕业设计题目:…FM无线发射与接收电路的设计…学院:信息与电子工程学院专业:应用电子技术填写日期:二零一二年十二月二十五日摘要摘要在现代通信中,简易无线设备是一种近距离的、简单的无线传输通信工具,目前广泛应用于生产、广播电视、野外工程领域的小范围移动通信工程中。
本次毕业设计以BH1417F集成发射芯片、SP7021F 收音机集成芯片、TDA2822M功放芯片为基础,构造了一款立体声FM 无线发射与接收电路的设计的传输系统。
BH1417F是ROHM公司推出的新型FM无线发射芯片,是锁相环调频立体声发射专用集成电路,电路主要分为前级放大电路,高频振荡,高频功率放大三个部分,仅仅需要很少的外围元器件就能够扶僻优异的体声调频信号。
SP7021F内包含有高放、混频、本振、二级有源中频滤波器、中频限幅放大器、鉴频器、低频器、低频放大器、静噪电路以及相关静噪系统等。
低频功放部分用TDA2822M功放芯片。
该无线传输系统,相距可达到5米,通过扬声器播放的声音清晰,厚重,无明显失真。
关键词:无线传输BH1417F SP7021F TDA2822IAbstractAbstractIn modern communications , simple wireless device is one kind of short distance wireless transmission communication tools , simple , widely used in production , radio and television , field engineering in small scope mobile communication project . The graduation design with BH1417F integrated chip launch , SP7021F radio chip , TDA2822M power amplifier chip as the foundation , constructs a stereo radio sound transmission system .BH1417F is ROHM launched the new FM wireless emitting chip , is phase-locked loop FM stereo transmitter integrated circuit , main circuit is divided into a front stage amplifier circuit , high frequency oscillation , frequency power amplifier three parts , only needs few peripheral components can help out-of-the-way excellent sound FM signal .SP7021F contains high discharge , mixing , lo , two stage active filter , if limiter amplifier , discriminator , low frequency , low frequency amplifier , a squelch circuit and associated squelch system . Low frequency power amplifier with TDA2822M power amplifier chip .The wireless transmission system , distance can reach 5 meters , played through a loudspeaker voice clear , thick , no obvious distortion .Keywords: Wireless transmission BH1417F SP7021F TDA2822 II目录目录第1章引言............................................................................................................... (1)第2章设计要求与任务 (2)第3章FM无线发射与接收电路的设计的工作原理 (3)3.1 FM无线发射与接收电路的设计系统方案 (3)3.2 无线调频发射机的设计 (4)3.2.1 无线调频发射机组成框图 (4)3.2.2 BH1417F工作原理 (4)3.3 无线调频收音机的设计 (7)3.3.1 无线调频收音机组成框图 (8)3.3.2 SP7021F工作原理 (8)3.3.3 低频功放电路 (10)第4章硬件的制作和调试及心得体会 (12)4.1 硬件的制作............................................................................................................... .. 124.2 电路的调试............................................................................................................... .. 154.3 心得体会............................................................................................................... (16)结论............................................................................................................... .. (18)参考文献............................................................................................................... (19)附录............................................................................................................... ................................ 20 III引言第1章引言无线通信(Wireless communication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式。
FM调频发射机1系统设计

FM调频发射机1系统设计一、硬件设计1. 主控芯片选择:选择一款适用于FM调频发射机的主控芯片,例如ATmega328P。
该芯片具有丰富的IO口和通用定时器,可以实现各种功能。
2.音频输入电路:设计一个音频输入电路,用于接收音频信号。
该电路应具有低噪声、高增益和宽频带。
3.调频电路:设计一个调频电路来调制音频信号。
该电路应该能够将音频信号从低频率转换成高频率。
4.功放电路:设计一个功放电路,将调制后的信号放大到合适的功率水平。
该电路应该有足够的输出功率,以便信号传播到远处。
5.天线设计:选择合适的天线,以便信号能够有效传播。
天线的设计应该考虑到频段,并具有一定的增益。
二、软件设计1.音频采样:通过主控芯片的ADC模块,将音频信号进行采样,然后将其保存到缓冲区中。
2.调频信号生成:通过主控芯片的定时器和PWM功能,生成调频信号。
根据音频信号的幅度和频率,调整PWM的占空比和频率,以实现FM调制。
3.功放控制:通过主控芯片的PWM功能和GPIO口,控制功放电路的开关,并调整其幅度,以控制输出功率。
4.显示和操作界面:设计一个人机界面,通过LCD显示屏和按钮,实现对FM调频发射机的设置和操作。
5.保护和报警机制:设计一套保护和报警机制,以防止发射机出现过载、过热等故障。
例如,设置过载检测电路和温度传感器,并通过主控芯片实时监测和处理。
6.通信接口:设计一个通信接口,使得FM调频发射机可以和计算机或其他设备进行数据通信。
这样可以实现对发射机的远程控制和监控。
以上是一个FM调频发射机系统的基本设计思路。
当然,在实际设计过程中,还需要对各个电路进行详细的设计和优化,并进行测试和调试。
同时,还需要考虑其他因素,如电源设计、防电磁干扰设计等。
最终设计出一个性能稳定、功能完善的FM调频发射机系统。
远距离FM调频发射电路

远距离FM调频发射电路本文介绍的小功率调频发射电路,由于使用了专用的发射管,调制度深,不产生幅度调制,失真小,发送距离远,工作稳定。
电路简单易制,只要焊接无误即可工作,电路原理见图1所示。
图1电路中,由专用发射管T2和其外围件组成一频率在88~108MHz范围内的高频振荡器,驻极体话筒拾取的音频信号先经T1进行放大,放大后的低频信号再对高频载波进行调制。
如断开驻极话筒M,在输入端接放音机输出就能很好地传送音乐信号。
需要说明的是射频发射专用管T2,其型号是FF501,采用标准的T0-92封装(像9000系列三极管一样),外形及引脚排列如图2所示,其ICM为45mA,fT大于1.3GHz,VCEO为13V。
专用管的优点就是一致性好,射频输出功率较大,电路容易调整,FF501完全可工作在更高的频段,读者可尝试将发射管用于其它电路的高频发射实验。
电路中的L2用∮1.0mm的漆包线在∮5.1mm的钻头上绕5匝脱胎拉长至0.8cm,C3~C8可用高频瓷介电容,天线最好用1.2米的拉杆,并垂直放立。
天线一定要架好后再上电。
电路的工作电流约25±5mA。
如发射频率不在88~108MHz范围内,可适当调整谐振线圈L2的长度。
电路装调好后,用FM段调频收音机作接收,有效传送半径可达500m。
新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理,因采用了高增益微型集成电路,故电路简单新颖。
接收效果达到一般调频接收机的水平,同时克服了超再生接收机选择性差、噪声大等缺点,又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。
适合电子爱好者制作。
该机的电路原理图如图所示。
由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。
调频波的超再生接收,实际上就是将调频波转换成调幅波,同时对调幅波进行包络检波以得到低频信号。
图中的三极管VTl及外围元件组成典型的超再生调频接收电路,并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。
基于BH1417芯片的FM无线发射电路设计

中 电容 的作 用 是将 音 频 信 号 耦 合 到 3 示 。 所 L采用 普 通 的磁 芯 可 调 式 电 之 ,取得 最小 频 率 。
芯 片 中 ,同 时有 隔直 流 功 能 。 压 控 振 荡 器 参数 设 计
感, 电感 量 标 称 值 为 (0n 6 n ; 3 H- O H) 变 容 二 极 管 的 电容 随偏 置 电压 的 变
H , L, H , H
1 75 0 .
1 77 o .
片 。在 前 期 的 试 验 阶 段 ,输 人 音 频 电平 幅值 具 有 不 可 预 测性 ,为 了保
护芯 片 ,需 对 输入 音 频 信 号 进 行 限
L, H, H , L
8 . 89
L, H, H, H
1 79 0 .
应 用 电路
音频 输 入 端 的 限 幅 电路 设计
BH1 7音 频 输 入 有 最 大 电平 41
限 制 , 过 大 的 输 入 电 平 会 损 坏 芯
L, H, L, L H, H, L, L
L, L, H, L
H, L, H , L
8 . 85
8 . 87
L, L, H, H
L, L, L, L H , L, L, L 8 . 77 8 9 7. 8 . 81 8 3 8.
拨码 开 关位 置 对应 频点 ( MHz )
L, L, L, H H , L, L, H L, H, L, H H , H, L, H l 67 0 . l 69 0 . 1 71 0 . 1 73 0 .
相 环 的 VCO, 体 声 复 合 信 号 通 过 立 它 直 接进 行 调频 。高 频 振 荡器 由第 9 脚 外 部 的L 回路 与 内部 电路组 引 C
FM发射器电路——全集

一.FM调频发射器............................................................................. - 1 - 二.容易制的FM调频发射器........................................................... - 8 - 三.FM发射器电路——全集 ............................................................ - 13 - MC2831组成的无线电发射电路 ...................................................... - 23 - 微型无线监听调频(FM)发射机电路图(二张原理图) .................... - 25 - FM发射器模块电路图....................................................................... - 31 - BP机式FM立体声发射装置............................................................ - 48 -一.FM调频发射器电阻:1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;电容:1)、电解型:1uF x 1 ; 10uF x 1;2)、普通型:1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;三极管:9014 x 1 ; 9018 x 2 ;电感线圈:0.47mm&6T x 3;发射天线1根;Microphone 1个;DC 直流电源供电3.7V直稳制作分析:声音清晰,不跑频,调制在96MHZ附近。
一款FM全频段发射器的设计与制作

一款FM全频段发射器的设计与制作杨建新一、BHl415F简介BHl415F是RoHM公司开发的一款用于无线传输的Ic,它可将立体声音频信号进行立体声调制并发射出去。
该Ic内建了预加重电路、限幅电路、低通滤波电路,以及稳定发射频率的锁相环电路。
其发射频率可设置于88MHz~108MHz之间的任意频率,因而比BHl417具有更强的实用性。
BHl417只能设置为87.7MHz~88.9MHz以及106.7MHz~107.9MHz之间的14个频点之一(两频点间的步长为0.2MHYz)。
如果这两个频段内的干扰信号比较严重,则整个音乐播放系统(音乐调制一发射一接收)的信噪比会大大降低。
而采用BHl415F总可以在88MHz~108MHz的全频段范围内找到一个干扰信号比较小的频点来调制、发射音频信号,提高了播放系统的信噪比。
二、硬件电路原理硬件电路如图1所示。
外部输入的左、右声道立体声音频信号AL、AR经电阻R1、R2(左声道)及R3与R4(右声道)分压后,分别经c3、c4送入BHl415F的①脚和(22脚,经过其限幅滤波后,送人内部调制器。
u1的(12)脚、(13)脚连接的7.6MHz的晶振产生的7.6MHz的频率经内部1/200分频后产生的38kHz振荡信号也送人调制器中。
调制出来的有(L+R)信号及对38kHz频率调制后的(L-R)信号,它们与7.6MHz的1/400分频产生的19kHz的导频信号一起组成复合立体调制信号,从u1的⑤脚输出,送到由L2、c15、c16、D1及u1内部电路组成的射频振荡电路进行射频调制。
调制后信号由u1⑨脚输入,经放大后,从⑩脚输出载有音频信号的射频载波信号,此信号经Q2放大后由天线发射出去。
该信号同时被送入u1内a部的锁相环电路,与人工设置的射频频率进行差值比较,所产生的信号从u1的⑦脚输出,经Q1及其周边电路的作用输出一直流电压,此电压控制变容二极管D1的电容量,进而控制射频的振荡频率,使输出的射频频率与人工设置的射频频率保持一致。
FM(调频)无线话筒电路图

FM(调频)无线话筒电路图该话筒语音清晰度较高,主要采取了几个措施:MIC输出的信号先送到BG1管进行放大,其中R1和C1是附加的高音预加重电路。
C2和C3是BG1管的输入和输出耦合电容,其值用得较小,是为了衰减低音,提升中高音。
BG1管输出端反向并联的二极管D3、D4与C4、R7的电路,是利用二极管正向导通时内阻变小的特性对强信号起限幅作用,而正常强度的信号不受影响,同时对话筒与扬声器之间的正反馈引起的啸叫也有良好的抑制作用。
话筒信号经BG1放大后,通过L5加到IC内部的变容管上,对高频信号进行调频调制,可得到较大的频偏。
C7、C8和C9、L1组成调频信号调谐电路,其工作频率在88MHz~108MHz之间。
IC的第脚输出的高频信号经L2和C10调谐选频后送C11再耦合到BG2管进行射频放大(BG2可用一般的超高频管)后,向空间辐射调频的话筒信号。
整机装在一个袖珍半导体收音机的外壳内。
MIC用一根80cm长的单芯屏蔽软线引出,此话筒引线兼作发射天线。
C13输出的高频信号用电感L4与地隔离,接到屏蔽线的外层。
MIC装在一个合适的乳胶管内,再用一个领带夹与乳胶管固定在一起。
使用时将话筒夹在胸前靠近衣领处,机器挂在裤带上,使话筒线展开,其发射效果最好。
L1、L2、L3用∮0.5mm左右的漆包线在直径为5mm的圆棒上绕5圈,L2上有一抽头。
L4、L5和L6可用普通小型色码电感。
调试时先调L1的松紧度,使收音机在FM段能收到该调频话筒发射的信号,再调C16使信号更强。
最后将收音机天线缩短后调L3,使发射距离最远。
如有简易场强计配合调试,能调到效果最佳。
本机频率稳定,一次调好后使用数月不会漂移。
本人使用4.5V电源时,发射—接收距离25米之内无方向性,用调频收音机收听,感觉就像是一个调频广播电台。
调频无线话筒接收机电路上传者:dolphin 浏览次数:1869调频无线话筒接收机电路大致几个大的部分:1。
调频接收及变频:由IC1 (BA4424),本振回路(Q1,Q2)及外围元件组成。
手把手教你无线话筒电路

无线话筒无线话筒,像一台微型广播电台,发射的电波能够覆盖周围数百平方米的面积。
本文介绍的无线话筒是一个调频发射机,用一台调频收音机接收,在十几米范围内能清晰地收到无线话筒发射出来的声音信号。
电原理见图2-10-1,图2-10-2是电路板。
T1、C2、C3、C4、L1、C6组成振荡器,振荡频率受到话筒送来的声音信号控制,变化的振荡波信号送到T2,进行放大后从天线向空中发射。
图2-10-1图2-10-2R图2-10-3 图2-10-42.测电解电容C1,方法见图2-10-4。
表棒刚接触电容引线时,指针有较大幅度的摆动,然后回到原来位置。
否则,表示漏电大不能用。
3.测电容C1、C2,方法见图2-10-5。
表棒刚接触电容引线时,指针摆动后回到原来位置,其它电容均为小容量电容,用×1K档测量指针偏转不明显。
4.测晶体管(T),方法见图2-10-6。
万用表量程置NPN档,将二极管的e、b、c插入万用表NPN档的e、b、c中,(hFE)值大于80。
图2-10-5 图2-10-6试一试1.自制线圈L1、L2。
L1用直径0.41毫米漆包线,在直径为3毫米的圆珠笔芯上平绕7圈,其中在第四圈处刮去一些漆,焊上一段电线作为抽头。
L2以同样的方法平绕6圈,脱胎后在线圈的两端引线处刮去油漆以便上锡。
2.将各元件的引线刮净、上锡待用,装配各元件时,引脚要尽量矩,元件贴近电路板。
3.装焊R1、R2、R3、R4、R5。
4.装焊C1,引线有正、负极不要搞错,装C2、C3、C4、C5、C6、C7、C8、C9。
5.装三极管T1、T2。
三极管e、b、c线不能弄错。
装电池夹,注意正负极。
6.装焊L1、L2,最后装焊话简,话筒的引线有极性,不能装错。
见图2—10—7。
7.一段长30厘米左右的软线作为天线焊在电路板的L2处。
仔细核对电路图,确认无误后接上电源。
8.打开调频收音机,把无线话筒靠近收音机,在88—108MH2范围内收听,若收听不到,调整L1的长矩。
调频(FM)无线话筒

300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐-部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。
收藏!经典,双管,微型FM发射机电路图,简单到可自制

收藏!经典,双管,微型FM发射机电路图,简单到可自制这里介绍的微型FM调频发射机电路,是微型无线调频话筒的一种。
它使用双管推挽式发射电路,发射频率设定在88~108MHz民用调频广播频段,使用普通调频收音机就能够接收信号。
1、电路原理如下图所示,是微型FM调频发射机电路图。
微型FM调频发射机电路图电路中,包括音频转换和高频振荡调制两部分。
驻极体话筒BM拾取外界音频,并转换成电信号,经C1耦合到高频振荡电路进行调频调制。
两个三极管VT1和VT2的集电极与基极相互交叉连接,并与L、C2组成的谐振回路,构成高频振荡器。
振荡频率,由三极管的结电容、L、C2共同决定,经过C1耦合到来的音频信号,将改变三极管的结电容,引起谐振回路参数改变,从而将振荡频率调制,让频率的变化跟随音频信号而变化。
调制后的调频信号,经过C3耦合到天线,发射出去。
2、元器件选择与制作谐振电感L需要自制,如下图所示。
谐振电感的制作谐振电感L,用直接0.5mm漆包线在直径5mm钻头柄上,作为骨架绕制5匝,然后抽出,形成空心线圈,并适当拉长即可。
驻极体话筒的焊盘,一般没有安装引脚,可以根据自己的安装需要,用电线或者电阻的引脚作为安装引出线,如下图所示。
给驻极体话筒安装引脚对于发射天线,可以使用一根30cm~50cm的软导线。
3、电路调试调试第一步,要确定电路是否起振,如下图所示,无示波器时,可以使用万用表简单的检测是否起振。
无示波器时的振荡器起振的检测方法尽量使用指针万用表,放置直流10V档位,测量R2的压降,测量时,用导线短路L,点触即可,可以迫使电路在振荡和停振来回切换,以便判断是否起振。
调试第二步,调制发射频率,如下图所示。
发射频率的调整调整L的每匝间距,可以改变发射频率,用FM调频收音机,设定一个没有电台的频率,然后调节L的间距,直到收音机中收到信号即可。
内容来自今日头条。
自己制作FM发射器,PCB

自己制作FM发射器,PCB自制FM发射器前几天买了几块覆铜板,于是手痒痒,所以发个自己制作的作品,顺便说说自制PCB的过程不多说了,先看看电路原理图这是供选用的零件,(说明一下,如果没有9011可用9014替换)还有调试过程这是PCB图用面包板测试,必不可少的一部。
呵呵,测试成功后就开始准备制作了先把自己这简陋的电源拿出来给大家看看,献丑了。
1.25~30v连续可调,电流300ma,虽然有点丑,但是还是很实用的接下来就是准备做PCB了,先找来覆铜板,先用记号笔画好尺寸然后用尺子比这(最好是钢尺),然后用断了的小钢锯使劲划画了记号的线。
我发现这小钢锯还是很好用的反面再来几下多划几次后,把覆铜板的划痕处对准桌子边缘,然后用力往下按,记住,要干脆利落的用力,然后覆铜板就下来了下来了用细砂纸打磨边缘我磨呀磨然后再磨铜面,磨得越光越亮越好磨好后的样子哎呀!我巨大的移动电源不小心也上相了然后要在铜板上画线勒现在还没有打印机,所以只能先用油笔代替一下了先把PCB图用彩笔绘制到这张黄表纸上绘好后的样子然后把纸固定在覆铜板上,然后用记号笔点上点,然后就印到覆铜板上了揭下纸后,再用记号笔涂好接下来就要准备腐蚀了,这是蓝色环保蚀刻机,大家也可以用盐酸加双氧水加水。
还有很多方法,大家可以自己试试某宝上的电子称,24包邮,最大称重1Kg,误差0.1g按比例对好蚀刻剂放在盘子里摇晃以充分融化把覆铜板放进去,要不断地摇晃快好了用了近20分钟,终于好了接下来是打眼,先用钉子在需要打眼的地方冲几次,以防止电钻同心度差打孔打偏了冲好后的样子接下来就要打眼了,就是用的后面的手电钻,具体过程没拍照,用手电钻打孔可是一项体力活啊,好想有台钻然后用酒精洗掉油层把原件放上,遵循先焊小的后焊大的的原则把各元件焊好这是焊好后的后面然后就是调试了,最终频率落在了97.2Mhz到此,PCB 就制作完了。
基于fm调频的双路语音同传无线收发系统设计

基于FM调频的双路语音同传无线收发系统设计1. 背景介绍双路语音同传无线收发系统是一种用于同传翻译、会议交流等场景的通信系统。
该系统通过无线信号传输双方的语音信息,实现实时的语音传输和接收。
本文将介绍基于FM调频的双路语音同传无线收发系统的设计原理和实现方法。
2. 系统设计原理2.1 FM调频技术FM调频技术是一种常用的调制技术,它通过改变载波频率的方式将音频信号转换成无线信号。
在FM调频中,音频信号的振幅保持不变,而频率会随着音频信号的变化而改变。
这种调制方式能够有效地抵抗噪声干扰,提高音频信号的传输质量。
2.2 双路语音同传系统设计基于FM调频的双路语音同传无线收发系统由两部分组成:发射端和接收端。
发射端负责将语音信号转换成FM调频信号并进行传输,接收端负责接收并解调FM信号,将其转换成原始的语音信号。
发射端的主要组成部分包括:•语音输入模块:用于接收外部的语音信号。
•语音编码模块:将语音信号进行数字化编码,以便进行传输。
•FM调制模块:将数字化的语音信号转换成FM调频信号。
•发射天线:用于将FM调频信号进行无线传输。
接收端的主要组成部分包括:•接收天线:用于接收发射端发送的FM调频信号。
•FM解调模块:将FM调频信号解调成数字化的语音信号。
•语音解码模块:将数字化的语音信号进行解码,恢复成原始的语音信号。
•语音输出模块:用于输出解码后的语音信号。
3. 系统实现方法3.1 发射端实现方法发射端的实现方法如下:1.使用麦克风作为语音输入模块,将外部的语音信号转换成电信号。
2.将电信号经过模数转换器进行模数转换,将其转换成数字化的语音信号。
3.使用编码算法对数字化的语音信号进行编码,将其转换成编码后的语音信号。
4.使用FM调制器将编码后的语音信号进行FM调制,将其转换成FM调频信号。
5.将FM调频信号经过功率放大器放大后,通过发射天线进行无线传输。
3.2 接收端实现方法接收端的实现方法如下:1.使用接收天线接收发射端发送的FM调频信号。
FM调频发射器制作资料

调频无线话筒电路图-调频无线话筒制作-自制无线话筒本文介绍一种简单的无线话筒。
可在调频广播波段实行无线发射。
本机可用于监听、信号转发和电化教学。
由于结构简单、装调容易,所以很适合初学者装置。
一、无线话筒的电路图和工作原理图1是调频无线话筒的电路图。
图1 无线话筒的电路图驻极体话筒将声音转变为音频电流,加在由晶体管V、线圈L和电容器C1组成的高频振荡器上,形成调频信号由天线发射到空间。
在10米范围内,由具有调频广播波段(FM波段)的收音机接收,经扬声器还原成的声音,实现声音的无线传播。
二、元件的规格和检测方法本机结构简单,包括电池在内,一共才有8只元件。
C1为10PF瓷片电容器C2为10uF电解电容器R为lk 1/8W碳膜电阻k为拨动开关V为高频三极管9018日BM为小型驻极体话筒L为空心线圈。
驻极体话筒灵敏度越高,无线话筒的效果越好。
它的外形和测试方法见图2,对话筒吹气时,万用表指针摆动越大,驻极体话筒越灵敏。
图2 驻极体话筒检测L是空心电感线圈。
用?0.5毫米的漆包线在元珠笔芯上密绕10圈。
用小刀将线圈两端刮去漆皮后镀锡,可点上一些石蜡油固定线圈然后抽出元珠笔芯,形成空心线圈(如图3)。
三、焊接电路图4是调频无线话筒的印刷电路图。
图3 线圈L的绕法图4 印刷电路板1.将各元件引脚镀锡后插入印刷电路板对应位置。
各元件引脚应尽量留短一些。
2.逐个焊接各元件引脚。
焊点应小而圆滑不应有虚焊和假焊。
焊接线圈时,注意不能使线圈变形。
3.用一根长40-60厘米的多股塑皮软线做天线。
一端焊在印刷电路板上,另一端自然伸开。
四、电路的调试1.先检查印刷电路板和焊接情况,应元短路和虚、假焊现象。
然后可接通电源。
2.用万用表直流电压档测量晶体管V基极发射极问电压,应为0·7伏左右。
若将线圈L两端短路,电压应有一定变化,说明电路已经振荡。
3.打开收音机,拉出收音机天线,波段开关置于FM波段,(频率范围为88兆赫至108兆赫)将无线话筒天线搭在收音机上。
基于BH1417芯片的FM无线发射电路设计

基于BH1417芯片的FM无线发射电路设计2008年07月07日星期一下午 01:21引言BH1417是FM无线发射芯片,他可工作于87MHz~108MHz频段,和简单的外围电路配合使用,可发射音频FM信号,他能够将电脑声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输,配合普通的调频立体声接收机就可实现无线调频立体声传送。
适用于生产立体声的无线音箱、无线耳机、CD、MP3、DVD、PAD、笔记本电脑等的无线音频适配器。
BH1417的原理特性FM发射电路采用稳定频率的锁相环系统。
这一部分由高频振荡器、高频放大器及锁相环频率合成器组成。
调频由变容二极管组成的高频振荡器实现,高频振荡器是锁相环的VCO,立体声复合信号通过他直接进行调频。
高频振荡器由第9引脚外部的LC回路和内部电路组成,振荡信号经过高频放大器从11引脚输出,同时输送到锁相环电路进行比较后,从第7引脚输出一个信号,对高频振荡器的值进行修正,确保频率稳定。
一但超过锁相环设定的频率,第7引脚将输出的电平拉高;假如低于设定频率,他将输出的电平拉低;相同的时候,他的电平将不变。
1) 将预加重电路、限幅电路、低通滤波电路(LPF)一体化,使音频信号的质量比分立元件的电路(如BA1404、NJM2035等)有很大改进。
2) 采用锁相环锁频,并和调频发射电路一体化,使得发射的频率很稳定。
3) 采用了4位拔码开关进行频率设定,可设定14个频点,使用很方便。
BH1417的内部结构如图1所示。
他由5部分组成:音频预处理电路(加重、限幅和低通滤波);基频产生电路(晶振、分频);锁相环电路(相位检测、锁频);频率设定电路(高低电平转换);调频发射电路。
外围电路主要有拔码开关组成的频率控制电路、压控振荡器组成的载波产生电路、定时器连同一些耦合电容。
应用电路音频输入端的限幅电路设计BH1417音频输入有最大电平限制,过大的输入电平会损坏芯片。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于BH1417芯片的FM无线发射电路设计
发布:2011-06-08 | 作者: | 来源: guozhangfu | 查看:691次 | 用户关注:
摘要:实现了一种全集成可变带宽中频宽带低通滤波器,讨论分析了跨导放大器-电容(OTA—C)连续时间型滤波器的结构、设计和具体实现,使用外部可编程电路对所设计滤波器带宽进行控制,并利用ADS软件进行电路设计和仿真验证。
仿真结果表明,该滤波器带宽的可调范围为1~26 MHz,阻带抑制率大于35 dB,带内波纹小于0.5 dB,采用1.8 V电源,TSMC 0.18μm CMOS工艺库仿真,功耗小于21 mW,频响曲线接近理想状态。
关键词:Butte
引言
BH1417是FM无线发射芯片,它可工作于87MHz~108MHz频段,与简单的外围电路配合使用,可发射音频FM信号,它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输,配合普通的调频立体声接收机就可实现无线调频立体声传送。
适用于生产立体声的无线音箱、无线耳机、CD、MP3、DVD、PAD、笔记本电脑等的无线音频适配器。
BH1417的原理特性
FM发射电路采用稳定频率的锁相环系统。
这一部分由高频振荡器、高频放大器及锁相环频率合成器组成。
调频由变容二极管组成的高频振荡器实现,高频振荡器是锁相环的VCO,立体声复合信号通过它直接进行调频。
高频振荡器由第9引脚外部的LC回路与内部电路组成,振荡信号经过高频放大器从11引脚输出,同时输送到锁相环电路进行比较后,从第7引脚输出一个信号,对高频振荡器的值进行修正,确保频率稳定。
一但超过锁相环设定的频率,第7引脚将输出的电平拉高;如果低于设定频率,它将输出的电平拉低;相同的时候,它的电平将不变。
1) 将预加重电路、限幅电路、低通滤波电路(LPF)一体化,使音频信号的质量比分立元件的电路(如BA1404、NJM2035等)有很大改进。
2) 采用锁相环锁频,并与调频发射电路一体化,使得发射的频率非常稳定。
3) 采用了4位拔码开关进行频率设定,可设定14个频点,使用非常方便。
BH1417的内部结构如图1所示。
它由5部分组成:音频预处理电路(加重、限幅和低通滤波);基频产生电路(晶振、分频);锁相环电路(相位检测、锁频);频率设定电路(高低电平转换);调频发射电路。
外围电路主要有拔码开关组成的频率控制电路、压控振荡器组成的载波产生电路、定时器以及一些耦合电容。
应用电路
音频输入端的限幅电路设计
BH1417音频输入有最大电平限制,过大的输入电平会损坏芯片。
在前期的试验阶段,输入音频电平幅值具有不可预测性,为了保护芯片,需对输入音频信号进行限幅处理。
限幅电路很简单,利用可变电位器即可。
电路如图2所示,图中电容的作用是将音频信号耦合到芯片中,同时有隔直流功能。
压控振荡器参数设计
结合BH1417频点可知,压控振荡器的频率变化范围必须覆盖芯片的所有频点。
考虑到通用元器件的精度和加工工艺水平,这里适当放宽频段,以保证芯片能正常地锁住频点。
假定频带为:80MHz~120MHz。
压控振荡器的电路如图3所示。
L 采用普通的磁芯可调式电感,电感量标称值为(30 nH~60nH);变容二极管的电容随偏置电压的变化而改变,其极限范围为(7pF~35pF)。
为了保证电路的稳定性,C2与C3值不能相差太大,这里假定C2取51pF,C3范围取为7 pF~35pF。
下面确定C1的值。
由式(1)、式(2) 可知电感L、电容C3均取最小值时,压控振荡器取得最大振荡频率,反之,取得最小频率。
合并式(1)、(2),得:
其中,C2,C3串接后电容范围为:6.16 pF~20.76pF,将L、C3的极限值代入式(3),整理后有:
上式中C1的单位是pF。
计算得:45.27<C1
通过上面计算可知,各元器件的值并不是唯一的,这里只是演示计算的思路和方法。
希望能为设计电路提供理论参考。
FM发射电路设计
立体声信号通过1、22引脚输入,配合2、3、20、21这几个引脚外部的阻容组合,完成立体声信号的低通滤波、预加重和调制,调制后的复合信号通过5脚输出。
15、16、17、18引脚输入的频率代码经过解码和鉴相后,由7脚输出PLL 振荡器的控制信号VCO。
此VCO控制外部由分立元件组成的高频振荡电路,产生FM调频的载波信号,并通过一个达林顿三极管2SD2142对5脚输出的复合立体声信号进行FM频率调制。
调制后的信号通过9脚输入到BH1417,经过内部的射频放大器放大后的射频信号由11脚输出。
输出后的信号可以直接接到发射天线上进行发射,或者输入到射频功率放大器进行放大后发射,以扩大发射距离。
13、14脚需要外接7.6MHz的晶体振荡器,提供给BH1417内部的鉴相、立体声信号调制等部分所需要的稳定时钟。
综上可得BH1417无线发射芯片的典型应用电路,如图4所示。
用户可以通过改变拨码开关JP1的闭合与断开来设置发射频率(具体如表1所示),以避开可能存在的区域内强广播电台的干扰。
结语
BH1417在很多产品中都可以应用,但其外围电路设计与控制的原理基本相同,本文介绍的设计方案经过实际应用,可以保证BH1417正常工作,其压控振荡器与射频部分设计可以被借鉴或直接应用。
