高频电源
高频电源与工频电源
高频电源与工频电源
一、高频电源的有点：
1.显著提高除尘的效率
2.大大提高功率因素
3.有效的处理反电晕
4.提高高比电阻粉尘的收集能力
二、电路比较：
1工频电源与高频电源主电路形式
2工频电源与高频电源连续供电工作波形图
3工频电源与高频电源连续供电工作波形图三、高频电源与工频电源外形比较
四、电除尘高频电源的挑战
1.温度，由于电子元件中pn结耐温基本低于125摄氏度导致对温升要求苛刻
2.电源必须能承受多达每秒一次的频繁放电
3.要能够任意设置电压的波形,响应速度快,过冲小
4.如何确保其精确调控，使其保持工作于临界击穿状态。
高频电源介绍
这个过程是控制器通过电场电压电流的变化自动进行触发信号调整 的，充电比会随煤质变化自动增加或减少。
电除尘节能提效系统专家
高频电源具有更灵活的间歇供电方式，如果优化控制 得当，抑制反电晕的效果优于工频电源。
•
电除尘节能提效系统专家
• 根据二次电压、电流、锅炉负荷及给煤总量信号自动 寻优最佳充电间隔
6
32 8 60 8
中电投良村发电有限公司，河北石家 300MW 庄
电除尘节能提效系统专家
电除尘器是燃煤发电厂中最常见的设备之一，维护费用 低、烟气处理量大、除尘效率高是其得到广泛应用的主要原 因。
•
• 随着国家对环境保护的日益重视，根据GB13223-2011 《火电厂大气污染物排放标准》:2014年7月1日以后现有、 新建火电厂的粉尘排放应小于30mg/Nm3，规定沿海、省会 城市重点地区火电厂的粉尘排放小于20mg/Nm3，其它地区 火电厂的粉尘排放小于30mg/Nm3 。 • 为满足最新的排放标准，所以电除尘器的除尘效率在火 电厂粉尘排放的问题上起到了重要因素，其直观的排烟效果 对企业的形象和社会反应起到了重要作用。
电除尘节能提效系统专家
高频电源能够“节电”
高频电源与工频电源相比在同等条件下确实可以省电，比如高频电源 功率因数可以达到0.95，转换效率可以高达93%以上，比较工频电源的 功率因数和转换效率至少节电25%，但这些是高频电源技术优势所带来
的。
但通过采用高频电源来提高电除尘器效率的角度分析，我们不是要 达到与工频同等运行参数（集尘板电流密度），我们希望通过高频电源 特有的平稳二次电压来给电场输入更大的电流从而提高电流密度。 从上述分析可以看出，高频电源本身是节电的，但在电除尘器减排 的应用中不会较工频时省电，有可能还会多耗电。
高频电源操作说明
高频电源操作说明高频电源是一种常用的电力设备，广泛用于工业生产、科研实验和医疗设备等领域。
为了保证高频电源的正常运行和操作人员的安全，有必要对其进行详细的操作说明。
本文将对高频电源的操作流程进行介绍，以便用户正确、安全地使用。
一、前言高频电源是一种高频率电流输出的电源装置。
在使用高频电源之前，请确保已经通电，并且注意遵守以下操作步骤和安全注意事项。
二、操作步骤1. 准备工作（1）将高频电源放置在干燥通风的地方，远离水源和易燃物品。
（2）检查电源线是否完好无损，并确保电源插头与电源插座相匹配。
（3）检查电源的输入电压是否与供电电压相匹配，以免损坏设备。
2. 启动电源（1）按下电源开关，确保电源指示灯亮起。
（2）通过设置控制面板上的参数，在输出电流和频率范围内调整所需的工作参数。
3. 连接外部设备根据具体需求，将高频电源与外部设备进行连接。
确保连接牢固可靠，并遵循设备制造商提供的连接指南。
4. 调整输出电流及频率（1）根据需要，通过控制面板上的参数设置选项，调整输出电流的大小。
注意不要超出设备的额定输出范围。
（2）根据需要，通过控制面板上的参数设置选项，调整输出频率的大小。
同样，注意不要超出设备的额定输出范围。
5. 运行和监测（1）在设备连接和参数调整完成后，按下启动按钮，开启高频电源的输出。
（2）在运行过程中，及时观察设备是否正常运行，并根据实际需要进行相应的监测。
6. 关闭电源（1）停止外部设备的工作，并断开与高频电源的连接。
（2）按下电源开关，关闭高频电源的输出。
7. 停电及维护在停止使用高频电源或进行维护时，请先断开电源，并进行以下步骤：（1）将电源插头从电源插座上拔出。
（2）将电源放置在安全的位置，避免撞击和其他可能的危险。
三、安全注意事项1. 使用前请阅读使用手册和安全操作指南，以免对自身或设备造成伤害。
2. 学会正确使用设备，并请勿私自拆卸或更改装置的任何部分。
3. 在操作设备时，请遵循操作步骤和安全规程，确保自身安全。
高频电源和工频电源的简单对比
1、工频可控硅调压电源（常规电源），已应用了几十年，属成熟产品，闪络（火花）控制特性已很成熟，应用间歇供电方式克服高比电阻粉 尘引起的反电晕的节能提效技术也已很完善，是目前国际国内应用最广泛的电除尘用高压电源，技术先进的常规电源可以满足目前绝大 部分电除尘器控制要求，很多用常规电源的除尘器的排放小于 50mg/Nm3。常规电源输入到电除尘器电场的电压纹波较大（通常为 20%~30% ）所以其平均值和峰值有 20%~30%的差别，对中比电阻粉尘需要提供较大电流的前级电场略有不足，此外，常规电源的功率 因数和效率相对较低。闪络特性来自应用闪络冲击小，
煤种变化时可改变运行 方式，工况适应性强。
冲击较小，技术成熟 工况适应性较强
2、高频电源不但具有闪络（火花）控制特性好、功率因数和效率高、输入到电除尘器电场的电压纹波较小（≤3% ），平均值和峰值基本相 同等优点，而且具有脉冲供电功能（脉冲宽带比常规电源更窄，更有利于高比电阻粉尘的收集），因此能适应工况变化。极大地拓展了电 除尘器的适应范围，能有效提高除尘效率，减少粉尘排放 30%以上，是电除尘电源的发展方向。
高频电源 工频电源
供电电网
三相 负荷平衡
单相 负荷不平衡
高频电源、工频电源对比表
功率因数
效率
能耗
供电方式
高 ≥0.9
高 ≥0.9
较低
较低
（仅满负载时≥
0.8）
（仅满负载时≥0.8）
最低 较低
1、纯直流供电 （纹波电压≤3%）
2、脉冲供电 1、全波供电 （满负载时纹波电压 20%~30%） 2、间歇供电
高频电源工作原理
高频电源工作原理
高频电源是通过将输入电源的频率提高到几十kHz或几百kHz，以便在电路中实现高效且紧凑的能量转换。
高频电源的工作原理可以归纳为以下几个关键步骤：
1. 输入电源滤波：高频电源通常通过整流器从交流电源中获得直流电压。
在这之前，需要使用滤波电路去除电源中的高频噪声和纹波。
2. DC/DC变换器：一旦获得直流电压，接下来需要进行
DC/DC变换，以便将电压调整到需要的水平。
这通常通过使用开关电源技术来实现，其中包括一个开关元件（例如MOSFET）和相关的控制电路。
3. 脉冲宽度调制（PWM）：PWM是高频电源工作的核心控制技术之一。
在PWM中，控制电路将输入信号与一个高频的载波信号进行比较，从而根据比较结果控制开关元件的导通和截止。
通过调整PWM信号的占空比，可以控制开关元件的导通时间与截止时间，从而调整输出电压的大小。
4. 输出滤波：在开关元件导通期间，输入电压会经过变压器等元件进行能量传输和转换，最终输出到负载上。
为了保证输出电压的稳定性和纹波小，通常需要使用输出滤波电路去除高频噪声和纹波。
5. 控制电路：除了PWM技术外，高频电源通常还需要一个控制电路，用于监测输出电压并调整PWM信号以保持输出电压
稳定。
控制电路通常包括反馈回路和误差放大器，通过比较输出电压与设定值，调整PWM信号的占空比。
综上所述，高频电源的工作原理涉及到输入电源滤波、
DC/DC变换器、PWM调制、输出滤波和控制电路等关键步骤。
这些步骤相互配合，通过高频能量转换，实现了高效率、紧凑、稳定的电源供应。

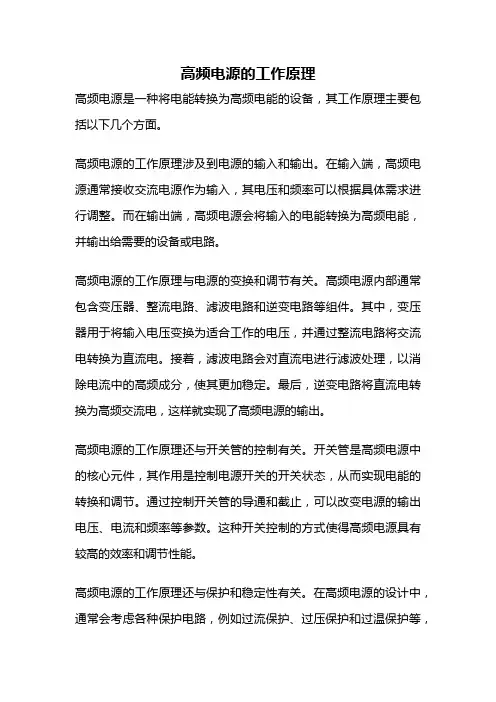

高频电源的工作原理
高频电源的工作原理
高频电源是一种将电能转换为高频电能的设备，其工作原理主要包括以下几个方面。
高频电源的工作原理涉及到电源的输入和输出。
在输入端，高频电源通常接收交流电源作为输入，其电压和频率可以根据具体需求进行调整。
而在输出端，高频电源会将输入的电能转换为高频电能，并输出给需要的设备或电路。
高频电源的工作原理与电源的变换和调节有关。
高频电源内部通常包含变压器、整流电路、滤波电路和逆变电路等组件。
其中，变压器用于将输入电压变换为适合工作的电压，并通过整流电路将交流电转换为直流电。
接着，滤波电路会对直流电进行滤波处理，以消除电流中的高频成分，使其更加稳定。
最后，逆变电路将直流电转换为高频交流电，这样就实现了高频电源的输出。
高频电源的工作原理还与开关管的控制有关。
开关管是高频电源中的核心元件，其作用是控制电源开关的开关状态，从而实现电能的转换和调节。
通过控制开关管的导通和截止，可以改变电源的输出电压、电流和频率等参数。
这种开关控制的方式使得高频电源具有较高的效率和调节性能。
高频电源的工作原理还与保护和稳定性有关。
在高频电源的设计中，通常会考虑各种保护电路，例如过流保护、过压保护和过温保护等，
以保证电源的安全和可靠性。
同时，为了提高电源的稳定性，高频电源还会采用反馈控制技术，通过监测输出电压和电流等参数，并根据设定值进行调节，以保持输出的稳定性。
高频电源的工作原理涉及到输入输出的转换、电源的变换和调节、开关管的控制以及保护和稳定性等方面。
通过理解和掌握其工作原理，可以更好地应用和设计高频电源，以满足不同领域和应用的需求。
高频电源的工作原理
高频电源的工作原理
高频电源是一种将低频交流电转换成高频交流电的装置，其工作原理主要基于以下几个关键步骤:
1.输入电路: 高频电源的输入端通常接受低频交流电（例如
50Hz或60Hz），经过整流和滤波电路，将交流电转换为直流电。
2.振荡电路: 振荡电路是高频电源的核心组成部分。
它使用电
容和电感元件构成一个谐振回路，并通过反馈机制来产生稳定的高频振荡信号。
3.驱动电路: 驱动电路控制振荡电路的开关，通过控制开关的
导通和断开，将低频直流电转换成高频的脉冲信号。
常用的驱动电路包括开关管（例如晶体管或MOSFET）和驱动电路
（如驱动IC）。
4.变压器: 高频脉冲信号通过变压器进行电子转换。
变压器由
一个或多个线圈组成，高频脉冲信号经过线圈的电感作用，产生电磁场并诱导电压，从而改变输入电压的电平。
5.输出电路: 输出电路通过滤波电路和稳压电路将变压器的高
频输出信号进行整形和稳定，使其符合所需的输出要求。
滤波电路通常使用电容和电感器，以去除高频信号中的杂波和纹波。
稳压电路则用于确保输出电压的稳定性，常常采用反馈控制技术。
总的来说，高频电源利用振荡电路产生高频振荡信号，通过驱动电路控制开关，经过变压器转换和输出电路处理，最终实现将低频电能转变为高频电能的目的。
这种高频电能可以用于各种设备和应用中，如电子设备、通信设备、电焊机等。
高频电源技术方案
高频电源技术方案引言高频电源技术是一种用于转换电力的关键技术，广泛应用于各种电子设备和系统中。
本文将介绍高频电源技术的基本原理、常见的方案以及其在不同领域的应用。
高频电源技术原理高频电源技术通过将输入电压转换为高频交流电，并通过变压器和滤波器进一步转换为所需的输出电压。
其主要原理包括以下几个方面：1.变频器：高频电源技术使用变频器将输入电压转换为高频交流电。
变频器通常采用开关电源技术，通过控制开关管的通断来实现电压的转换。
常见的变频器包括升压变频器和降压变频器。
2.变压器：高频交流电经过变频器转换后，需要进一步通过变压器进行电压的转换。
变压器是高频电源技术中的关键组件之一，通过变压器的绕组比例可以实现输入电压到输出电压的转换。
3.滤波器：高频电源技术通过滤波器对输出电压进行滤波，以去除高频噪声和杂波。
滤波器通常采用电容器和电感器组成的LC滤波网络，可以有效地滤波输出电压。
高频电源技术方案高频电源技术有多种方案可供选择，具体方案的选择取决于应用需求以及系统的功率和效率要求。
以下是几种常见的高频电源技术方案：1.开关电源：开关电源是一种常见的高频电源技术方案，它通过开关管的通断控制来实现电压转换。
开关电源具有体积小、效率高、输出电压稳定等优点，广泛应用于各种电子设备中。
2.谐振变换器：谐振变换器是一种利用电感和电容的谐振作用来进行能量转换的高频电源技术方案。
谐振变换器具有高效率、高频率、低噪声等特点，在电池充电、电焊等领域得到广泛应用。
3.逆变器：逆变器是一种将直流电转换为交流电的高频电源技术方案。
逆变器通过采用高频开关电路和逆变电路，将直流电转换为高频交流电，并通过变压器将交流电输出。
4.共振变换器：共振变换器是一种利用共振电路来实现能量转换的高频电源技术方案。
共振变换器具有高效率、低杂散、高频率等特点，适用于高频电源和电力转换。
高频电源技术在不同领域的应用高频电源技术在各个领域中都有广泛应用。
以下是几个典型的应用领域：1.通信设备：高频电源技术在通信设备中起到关键作用。
电除尘中的高频电源介绍
电除尘中的高频电源介绍我国电除尘电源设备技术是随着电除尘器本体的设计、制造技术的发展而发展的。
同时也是电除尘器比不可少的一个设备，因此发展电除尘电源设备技术在电除尘器领域中也有着极其重要的意义。
电除尘器供电装置的性能对除尘效率影响极大。
一般来说，在其他条件相同的情况下，电除尘器的除尘效率取决于粉尘的驱进速度，而驱进速度是随着荷电电场强度和收尘电场强度的提高而增大的。
要获得最高的除尘效率，需要尽可能地增大驱进速度，也就是需要尽可能地提高除尘器的电场强度。
电场强度完全取决于供电装置，也就是通常所说的电源。
对电除尘器供电装置的要求是：在除尘器工况变化时，供电装置能快速地适应其变化，自动地调节输出电压和电流，使电除尘器在较高的电压和电流状态下运行；另外，电除尘器一旦发生故障，供电装置应能提供必要的保护，对闪络、拉弧和过流信号能快速鉴别和作出反应。
一、工作原理高频电源是把三相工频电源通过整流形成直流电，通过逆变电路形成高频交流电，再经整流变压器升压整流后形成高频脉动电流送除尘器，其事情频率在20kHz摆布。
如图1所示。
图1高频电源电路原理图高频电源的供电电流由一系列窄脉冲组成，其脉冲幅度、宽度及频率均能够调整，能够给电除尘器提供各种电压波形，控制方式灵活，因而能够根据电除尘器的工况提供最符合的电压波形，提高电除尘器的除尘效率，提高供电效率，节约电能。
高频电源电路原理功用分解如图2所示。
图2高频电源电路原理图功能分解图大量的工程实例证明，基于脉冲工作的高频电源在提高除尘效率、节约能耗方面，具有非常显著的效果，而高频电源工作在纯直流方式下，可以提高荷电性能，提高除尘效率。
高频电源现在已经大规模的用在各个型式的电除尘器设计中。
电除尘器配用高频电源，强化了前电场荷电效果和后电场捕捉细微粉尘的能力，在提高除尘效率的同时实现大幅节能的目的。
二、技术特点1、高频电源在纯直流供电方式下，能够使其供给电场内的均匀电压比工频电源供给的电压提高25%～30%，大幅提高电晕电流，增大了电晕功率的输入，可使烟尘排放降低约30%～50%。
简述高频电源的日常应用范围
简述高频电源的日常应用范围
高频电源是指工作频率在数十千赫兹以上的电源设备。
它广泛应用于各个领域，以下是高频电源的日常应用范围的简述：
1. 通信领域：高频电源用于通信设备的运行，如手机、卫星通信、电视广播、无线电通信等。
2. 电子设备领域：高频电源用于电子设备的供电，如计算机、平板电脑、电视、音响等家用电器。
3. 医疗领域：高频电源用于医疗设备的供电，如医用CT、超
声波、电刀、心电图机等。
4. 工业领域：高频电源用于工业生产中的各种设备，如焊接机、电解槽、电火花机床等。
5. 汽车领域：高频电源用于汽车电子设备的供电，如汽车音响、导航系统、车载娱乐系统等。
6. 能源领域：高频电源用于能源领域的设备，如太阳能发电设备、风力发电设备等。
7. 食品加工领域：高频电源用于食品加工设备，如微波炉、感应加热设备等。
总而言之，高频电源在各个行业和领域都有广泛的应用，为各种电子设备和设施提供了高频电能。
高频电源加热 工作原理
高频电源加热工作原理今天咱们来唠唠高频电源加热这个超有趣的玩意儿。
你知道吗？高频电源加热就像是一场微观世界里的超级派对。
咱们先从它的基本构成说起哈。
高频电源加热设备呢，有个很重要的部分就是高频电源发生器。
这个发生器就像是一个魔法盒，它能产生高频的交流电。
这交流电的频率可高啦，比咱们平时家里用的电的频率高好多好多倍呢。
那这个高频交流电有啥用呢？这就涉及到加热的原理啦。
当高频交流电通过加热线圈的时候，就像给这个线圈注入了一股超级活力。
这个加热线圈就像是一个热情的主人，周围的金属工件呢，就像是被邀请来的客人。
这个线圈产生的高频磁场就像一种无形的魔力，它会在金属工件里产生感应电流。
这感应电流可调皮啦，它在金属工件内部到处乱窜。
你想啊，电流在金属里跑来跑去，就像一群调皮的小蚂蚁在金属的身体里横冲直撞。
而电流通过的时候呢，根据焦耳定律，就会产生热量啦。
这个热量可不是一点点哦，而是能让金属迅速升温的那种。
就好像这些小蚂蚁在金属里开了一场热火朝天的狂欢派对，把金属都给热得发烫啦。
而且哦，高频电源加热有个特别酷的地方。
它加热可快啦，不像传统的加热方式，慢悠悠的。
这是为啥呢？因为高频的感应电流能直接在金属内部产生热量，不需要像传统加热那样，热量从外面慢慢传导到里面。
就好比是给金属内部直接点了一把火，而不是在外面慢慢烤。
还有哦，高频电源加热特别的精准。
比如说，你想给一个金属零件的某个小部位加热，只要把加热线圈设计得合适，就可以让这个小部位迅速升温，而其他地方基本不受影响。
这就像是用一把超级精准的小镊子，只夹起你想要加热的那一点点金属，其他部分还能安安静静地待着呢。
这种加热方式在很多地方都超级有用。
比如说在金属的热处理上。
咱们知道，金属经过热处理后，性能会变得更好。
以前的热处理方法有时候不太均匀，导致金属性能也不太稳定。
但是高频电源加热就不一样啦，它能让金属均匀受热，这样处理后的金属就像被精心打扮过的小帅哥或者小美女，性能又好又稳定。
高频开关电源说明书
指导：上海瑞进电源 ◆ 3、找出电源输入线，分别接好引线，将远控线对好插座的凹凸部位插牢并旋紧。 ◆ 4、机器外壳有“┴”标识，请接入大地，预防静电。 ◆ 5、将功率调节旋钮逆时针旋转到底（最小状态）。 ◆ 6、闭合空气开关，此时风扇开始转动，电源指示灯亮。 ◆ 7、顺时针旋转调节旋钮，电压表读数随着增加，工作灯亮。 ◆ 8、将调节旋转调到最大，此时电压表应指示额定电压值 ，电流表根据负载大小做出相应指示。 ◆ 9、断开空气开关，关闭整流器。 ◆ 10、机器正常工作时，外壳由于机内高频磁场的影响会产生涡流使外壳发热，关且有静电，属正常
以免损坏元器件。 ◆ C、检查电源是否正常检查空气开关分断是否可靠。 ◆ D、检查风扇工作是否异常，有无杂声。 ◆ E、检查输出铜排有无氧化现象，要及时进行清理。 ◆ F、检查螺丝，螺帽有无松动等。
开关电源操作规程 一．产品介绍： 此电源为高频开关电源，电流电压均为数字显示．具有稳压稳流转换功能． 二．开机方法： 1. 启动前，将面板开关置＂待机＂位置，输出调节旋钮逆时针旋到最小；＂稳压／稳流＂开关根据用
同配置和功能的产品。 ■ 如在仔细阅读说明书后，仍不能正常安装和操作整流器，本厂可以派技术人员为您现场安装。 ■ 如您有什么特殊的要求以及建议欢迎来电来函，本公司将竭诚为您服务。
三、 技术参数
输入
三相 380V±10% 50HZ±5HZ
输出电流 输出电压 纹波系数
0-500A 0-35V 1%
调整精度 冷却方式
电除尘高频电源基础知识
在电气安装之前，关断设备总电源。
电源配备电场做空载试验时，采取两台或 位置，在设备运行中不得任意断开。
(1) 对高频电源设备操作时,不要站在有水或潮湿的地面上。 可调整的几个电位器： UC、I1、 Irp、 U2、 U2m、 I2 、 SPK
高频电源基本原理
高频电源的设计方案 三大组成：变换器、高频变压器、控制器
主回路工作原理
主回路原理图包括设备主回路、操作控制电路和辅助电路 （如冷却风机）等几个部分。三相交流380V电源经断路器 QF1，接触器KM1，经三相整流桥整流后，经电阻R5为电解 电容（C4-1、C4-2、C4-3、C5-1、 C5-2、C5-3）充电， 充电基本完成后，接触器KM2得电吸合，断开R5。这时主 控板给脉冲板提供脉冲信号，脉冲板 进行信号处理，送 出两路驱动信号至IGBT（IPM）器件。IGBT（IPM）与串联 谐振电感Ls、串联谐振电容Cs、并联电感Lb及高频变压器 组成的全桥串并联混合谐振电路，谐振电路工作时，一次 能量经高频高压硅整流变压器传输到次级，次级输出直流 负高压提供给除尘器。
局部并联谐振有利于轻载运行稳定性。
压串入损坏高频变压器。 用2500V兆欧表检查负载（电除尘器电场）绝缘，一般其电阻值应在100M 以上。
(4) 在停机检修设备时，在按[停止]按钮后至少 1分钟，才能打开控制柜的柜门。 这样会给发热源吹风，如果风扇的转向错误，关掉风扇电源，对调至风机的其中两条电源线。
脉冲板作用
取得过零信号，完成处理重复脉冲、过零 信号、保护信号等各逻辑控制信号之间的 逻辑关系，向IGBT（IPM）发出可靠的控 制信号。
禁止调整脉冲板上电位器 防止触电
关于高频电源和工频电源的说明
关于对电除尘器高频和工频电源配置的说明一、高频电源主要技术特点和优势1．高频电源原理目前，电除尘器供电电源普遍采用工频可控硅电源。
其电路结构是两相工频电源经过可控硅移相控制幅度后送整流变压器升压整流后形成100Hz的脉动电流送除尘器。
高频电源是把三相工频电源通过整流形成直流电，通过逆变电路形成高频交流电，再经整流变压器升压整流后形成高频脉动电流送除尘器，其工作频率在20kHz左右及以上。
高频电源的供电电流由一系列窄脉冲构成，其脉冲幅度、宽度及频率均可以调整，可以给电除尘器提供各种电压波形，控制方式灵活，因而可以根据电除尘器的工况提供最合适的电压波形，提高电除尘器的除尘效率，提高供电效率，节约电能。
高频电源与工频电源原理结构图2．主要技术参数和技术特点额定输出电压：直流72kV(如1200mA/72kV)额定输出电流：1200mA输入电源：三相四线制AC 380V±10% 50Hz，额定输入电流：160A功率因数：>92%电源效率：>92%使用环境温度：－30℃至55℃重量：600kg（1）、与工频电源相比高频电源可增大电晕功率，增加了电场粉尘的荷电效果。
高频电源在纯直流供电方式时有着，更小的电压波动1％（工频电压波动>30％），更高的电晕电压（可达到工频电源二次电压的130％），更大的电晕电流（峰值电流是工频电源二次电流的200％）。
（2）、高频电源的火花控制特性好，仅需很短时间（<25us ，而工频电源需10000us ）即可检测到火花发生并立刻关闭供电脉冲，因而火花能量很小，电场恢复快（仅需工频电源恢复时间的20％），从而进一步提高了电场的平均电压，提高除尘效率。
恢复期火花发生 恢复期火花发生击穿电压击穿电压二次电流二次电压二次电压二次电流高频电源工频电源10< 25工频电源与高频电源供电波形比较工频电源和高频电源火花后恢复供电比较二、高频电源与工频电源性能对比和价格对比表工频电源按国内最先进的电除尘器节能型控制器计。
高频电源操作说明及注意事项
湿电高频电源操作说明及注意事项
一、运行操作：1、启动：点击“启动”按钮
2、停止：点击“停止”按钮
二、电压电流设定：二次电压设定在72KV以下，二次电流设定在1000mA以下。
平常运行建议二次电压设定在35KV左右。
平常运行注意观
察“闪络计数”，如果计数值比较大，数值增加很快，可以
适当缓慢调低二次电压，直到闪络计数为0。
三、故障：当高频电源发出报警，高频变压器会自动停止运行，在“故障号”
栏会显示具体故障信息，红黄闪烁。
此时高频电源不能再次启动，点
击“故障清除”按钮，故障解除后，高频电源才能再次投运。
四、注意事项：高频电源运行之前确保隔离开关柜两个刀闸都打到电场位置。
检
修变压器或者电场内部时都需要把两个隔离刀闸打到接地位置，
确保电场里面已经没电。
湿电冲水操作及注意事项：
1、冲洗电场之前要确保该电场的高频电源停止。
高频电源不停止也没办法冲洗，
有连锁。
2、点击“1#冲洗阀”，点击“开启”，阀门绿色闪烁表示正在打开，大概30s后
开到位，水泵变绿，表示正在冲洗，冲洗时间可以设定为多少分钟，要求时间设定为整数，不能带小数。
冲洗时间到达时，阀门会消失，表示正在关闭，大概30秒后阀门关到位，阀门显示红色，一电场冲洗完毕。
3、二电场冲洗流程跟一电场相同，点击“2#冲洗阀”，点击“开启”。
后续流程
自动完成，跟一电场相同。
高频电源技术要求
高频电源技术要求1、输入电源：三相三线制，电压380V，50Hz。
2、变换器形式：全桥串并联混合谐振。
3、谐振频率：30kHz～50kHz。
4、变换器效率：≥0.92。
5、功率因数：在额定输出电压、电流条件下大于0.9。
6、高频电源结构特性：整机一体化。
高频控制柜和变压器采用上下结构方式，以便于变压器检修、吊装换油等。
7、高频电源设备必须确保密闭，防护等级IP55，必须加装大功率工业空调，确保控制柜内主辅电及控制器须与外界空气完全隔绝，防水、防尘，防盐雾。
、8、为确保功率器件（IGBT、整流桥）可靠散热，散热器必须采用热管散热器。
9、设备具有纯直流供电、间歇供电两种供电方式，间歇供电比任意可调。
10、输出直流电压调节范围：0～100%的最大输出电压值或起晕电压～100%的最大输出电压值。
11、输出直流电流调节范围：0～100%额定值。
12、控制系统：采用16位单片机控制，具有与上位机通讯、远程控制功能。
13、设备具有自动和手动两种运行方式。
14、设备具有高低压一体化断电振打接口，能自动接收来自低压振打系统的振打信号，并自动响应，实现复合式功率控制振打，明显改善振打清灰效果。
15、设火花检测控制功能灵敏可靠。
闪络特性参数可根据需要设定。
16、设备设置启动、停止按钮，设置“本地/远控”转换开关，将“本地/远控”开关置于本地位置时，本地启停高频电源，将“本地/远控”开关置于远控位置时，可在上位机操作界面上启停控制高频电源。
17、设备应设置运行、报警、停机指示灯。
18、设备应设置母线电压表、一次电流表、二次电压表、二次电流表，以方便直观地监视设备的重要参数。
19、设备能向上位机传送运行的母线电压、电流、二次电压、二次电流、火花率、设备启、停状态、变压器油温、IGBT温度超限等设备故障信号。
20、设备具有重载、轻载保护功能。
设备重载、轻载时，设备的二次电流、二次电压应限制在额定值以下。
21、高频电源整流变设油温检测，80℃报警，85℃切断电源发报警信号。
高频电源简介
器组成 的高频谐振式逆变电路，逆变成高频交流电压。 • 高频升压整流
逆变波形经过高频变压器升压，再经高频整流桥整流，从而得到ＥＳＰ所要求 的 直流电压。
1.3高频电源优势
电晕电流
高频电源主要优点：在同电场同运行工况下，高频电源二次电压比单相工频电 源二次电压提高30%以上，电压更平稳，从而更有效的提高了除尘效率；高频电 源采用三相输入，比单相工频功率因数更高，并能有效减少配电容量；高频电 源是LC串联谐振设计，不怕短路(原理上短路状态下输出功率为0)，因此比工频 电源更适应电除尘的闪络工况，且不会对供电系统造成冲击。
2、产品介绍
产品名称：电除尘用高频高压整流设备（简称高频电源） 产品型号：HHR-Ⅲ型高频电源 产品型号含义：
HHR-Ⅲ-□□mA/□□kV
额定输出电压 额定输出电流 公司产品标识
3、工作原理简介
3.1输入部分
此部分回路包括主回路断路器QF1、控制变压器、充电电阻、保护电容器及各大风机 油泵的控制回路。 1、控制变压器是一个多绕组变压器， 2、充电电阻是用于开机前给滤波电容充电，减少启动时对电容的冲击。 3、
观察示波器显示的脉宽信号是否正常，正常脉宽如图（附图） 正确的波形中脉冲高度 三格，毎格代表5V； 脉冲宽度2格，每格 10us
检查IGBT脉宽信号 脉宽测量点（必须谨慎测量，避免测量时短路现象）
正确的IGBT单脉冲显 示波形，幅值25，宽
•关机，将示波器测棒连接好（附图）； 二次电流示波器测试棒接法
6、产品操作规程
启动前检查 1)将隔离开关QS1置于“断开”位置； 2)高频电源配电柜的主回路开关置于“断开”位置； 3)将控制箱内的交流接触器KM置于“断开”位置； 4)检查所有接线是否正确可靠； 5)检查各回路的断路器是否在“断开”的位置； 6)用2500V兆欧表检查负载绝缘，绝缘电阻应在500兆欧以上； 7)检查电场接地电阻是否＜2欧姆。
高频电源工作原理介绍
高频电源工作原理介绍首先要经过扼流圈和电容，滤除高频杂波和同相干扰信号。
然后再经过电感线圈和电容，进一步滤除高频杂波。
接下来再经过由 4 个二极管组成的全桥电路整流（编者注：也有半桥等其他电路），和大容量的滤波电容滤波后，电流才由高压交流电转换为高压直流电。
虽然经过了交流到直流的转变过程，但这还只是个先头工序，电流还是不能直接供给设备使用的，还要做进一步的调整。
经过了交直转换后，电流就进入了整个电源最核心的部分：开关电路。
开关电路主要由两个开关管组成，通过它们的轮流导通和截止，便将直流电转换为高频率的脉动直流电。
接下来，再送到高频开关变压器上进行降压。
经过高频开关变压器降压后的脉动电压，同样要使用二极管和滤波电容进行整流和滤波，此外还会有 1、2 个电感线圈与滤波电容一起滤除高频交流成分。
经过上面一系列工序后，输出的的电流，才算真正完成设备所需要的较为纯净的低压直流电。
电子变压器工作原理电路图本文介绍一种电子变压器电路图的分析，电路图输入为AC220V，输出为AC12V，功率可达50W。
该电子变压器电路图主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。
此电子变压器电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V。
如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。
然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。
整个电子变压器电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。
另外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。
电子变压器原理与开关稳压电源工作原理相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。
高频开关电源工作原理
高频开关电源工作原理高频开关电源是一种高效、稳定、可靠的电源，正在被广泛应用于各种电子设备中。
它的工作原理是将交流电压转换为高频脉冲信号后，在经过滤波、调整和反馈等电路处理之后，输出直流电压，从而为各种电子设备提供稳定的电力支持。
一、高频开关电源的基本构造高频开关电源的基本构造包括变压器、开关管、滤波电容、调整电路和反馈电路等五个部分。
1.变压器：变压器是高频开关电源的核心部件，它能够将输入的交流电压转换为高频脉冲信号，输出到开关管上。
因此，变压器的质量和性能是影响高频开关电源输出效果的关键因素之一。
2.开关管：高频开关电源采用晶体管或MOS管作为开关管，通过控制其导通和截止时间来实现电流的开断和转换。
由于开关管的开关频率很高，达到几十千赫，因此它的响应速度、频响特性和损耗情况对高频开关电源的性能有很大的影响。
3.滤波电容：滤波电容用于过滤高频干扰和跨越电压，将输出脉冲信号转换为直流电压。
它的作用是保证高频开关电源的输出稳定性和纹波电压小，也就是电源的纹波系数小。
4.调整电路：调整电路用于调整输出电压或电流，使高频开关电源能够满足不同的电子设备工作要求。
调整电路采用稳压器进行调整，可以通过电压分压器、电流限制器等方式实现输出电压或电流的稳定控制。
5.反馈电路：反馈电路也是高频开关电源关键部分之一，它通过检测输出电压或电流大小并输出反馈信号，控制开关管的工作状态，从而实现高频开关电源的自动稳压、限流和保护等功能。
二、高频开关电源的工作原理高频开关电源的工作原理可以分为三个步骤：输入、转换和输出。
1.输入阶段：高频开关电源的输入电源是交流电源，经过整流电路转换为直流电压，输入到变压器端口。
2.转换阶段：通过变压器将输入的电压转换为高频脉冲信号，输出到开关管上。
当开关管闭合时，电流会通过变压器和地线形成电磁场，从而将变压器中的能量存储在磁场中；当开关管断开时，电磁场就会将这些能量释放出来，形成一个脉冲信号输出到滤波电容上。
高频电源的使用方法详解
高频电源的使用方法详解随着科技的不断发展，高频电源在各个领域得到了广泛的应用。
作为一种新型电源，高频电源具有体积小、重量轻、效率高等优点，因此被广泛应用于医疗、通信、工业等领域。
本文将详细介绍高频电源的使用方法。
一、高频电源的基本原理高频电源是一种采用高频信号进行变压、整流、滤波等处理的电源。
其基本工作原理是通过电路中的高频振荡器产生高频信号，并经过变压器变换后输出所需要的电压和功率。
高频电源的频率一般在几百千赫茨至几百兆赫茨之间。
相较于传统的低频电源而言，高频电源具有功率密度高、体积小等优势。
二、高频电源的使用场景1. 医疗领域：高频电源在医疗设备中被广泛应用，如电刀、超声切割器等。
高频电源可通过调整输出频率和功率，实现对组织的切割、凝固等手术操作，不仅操作精确，而且恢复速度也较低频电源更快。
2. 通信领域：在通信设备中使用高频电源可以提高通信质量和传输速率。
高频电源具有快速开关速度，可提供稳定的直流电压，满足通信设备对电源干扰的要求。
3. 工业领域：高频电源在工业设备中具有广泛的应用。
例如，高频电源可用于电焊设备、电源逆变器等，以提供稳定的供电。
此外，高频电源还能够提高设备的效率，降低能耗，提升生产效率。
三、高频电源的使用注意事项1. 安全使用：高频电源工作时会产生高电压和高频电流，因此在使用时应注意安全。
避免水或潮湿环境接触高频电源，防止电路短路或触电导致意外伤害。
2. 温度控制：高频电源在运行时会产生一定的热量，因此在使用过程中要确保良好的散热条件。
注意设备周围的通风环境，不要让高频电源长时间在过高的温度下工作。
3. 使用与维护：在使用高频电源之前，应详细阅读产品说明书，并遵循操作规范。
定期进行设备的检查和维护，确保高频电源的正常运行。
四、高频电源的未来发展方向随着科技的不断进步和新技术的应用，高频电源的功能和性能还有进一步提升的空间。
未来，高频电源有望在能源转换效率、体积重量比、稳定性等方面实现更大的突破。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a)整流和滤波
三相交流电压经整流桥得到直流电压，再经滤波，输出平直的直流电压。
b)高频逆变
直流电压经由IGBT逆变桥、谐振电容、谐振电感组成的串联LC谐振逆变电路，逆变成高频交流电压。
c)高频升压整流
逆变波形经过高频变压器升压，再经高频整流桥整流，从而得到ＥＳＰ所要求的直流高压。
d)控制与调整
智能控制系统检测ESP工况,根据设置的参数,自动调整电源输出电压和电流大小,波形等,并给出设备是否正常指示,工况是否合适.
高频电源主要有以下几大特点：
1.高效节能。
高频电源相对于常规工频（50Hz）电源而言，高频的工作频率可达40KHz，相当于工频电源的800倍，高频电源本身的效率与功率因素高，效率≥92%，功率因素≥0.92，比工频电源基础节能达35%以上。
2.提高电场运行电压，提高除尘效率。
高频电源纯直流供电时输出电压纹波，通常小于5%，远小于工频电源的35%-45%的纹波百分比，运行平均电压可达工频电源的1.3倍，运行电流可达工频电源的2倍，可有效增强电场的粉尘荷电，提高除尘效率。
3.适应性强，适合高浓度和高比电阻粉尘。
在燃用低硫煤，飞灰，高比电阻粉尘时会存在反电晕现象，引起除尘效率低，理论和
实践均表明，间歇脉冲供电可以在一定程度上克服高比电阻粉尘引起的反电晕。
高频电源
脉冲供电时具有更窄的脉冲宽度，更有利于电场降低反电晕程度，从而提高收尘效率。
4.火花控制特性好。
高频电源串并联混合谐振的拓扑结构使其具有恒流特性，可以有交抑制电场火花的冲击，30uS内迅速熄灭火花。
因而火花能量小，对供电冲击小，判断时间短同，电场电压恢
复速度快（仅需工频电源恢复时间的20%），提高了电场的平均电压，提高了除尘效率。
5.与工频相比，高频电源节能效果明显
高频电源提供给电场的电能有效利用率高，减少了无功的供电损耗，高频电源提高了
粉尘荷电能力，明显提高除尘效率。
在保证除尘效率不变的情况下，与工频电源相比，节
能幅度最高可达90%，减少粉尘排放40%-70%.
6.安装方便，节省费用。
高频电源直接安装在电除尘器顶部，节省配电室空间，节省部分信号电缆和控制电缆，减少安装费用。
7.体积小，重量轻，高度集成。
高频电源采用集成一体化的模式，把主回路、配电系统、控制系统、高频变压器集成在一个1米见方的箱体内，而重量大约只有工频电源的1/4.
8.绿色电源
高频电源采用三相平衡供电，对电网影响小，无缺相损耗，无电网污染，具有短路、开路、过流、超温保护等功能，可在工况恶劣的现象环境下使用。
