热电阻温度计的结构和原理

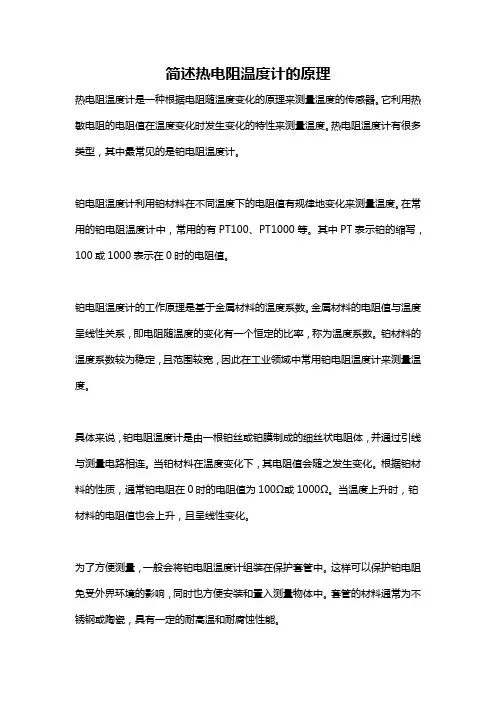

简述热电阻温度计的原理
简述热电阻温度计的原理热电阻温度计是一种根据电阻随温度变化的原理来测量温度的传感器。
它利用热敏电阻的电阻值在温度变化时发生变化的特性来测量温度。
热电阻温度计有很多类型，其中最常见的是铂电阻温度计。
铂电阻温度计利用铂材料在不同温度下的电阻值有规律地变化来测量温度。
在常用的铂电阻温度计中，常用的有PT100、PT1000等。
其中PT表示铂的缩写，100或1000表示在0时的电阻值。
铂电阻温度计的工作原理是基于金属材料的温度系数。
金属材料的电阻值与温度呈线性关系，即电阻随温度的变化有一个恒定的比率，称为温度系数。
铂材料的温度系数较为稳定，且范围较宽，因此在工业领域中常用铂电阻温度计来测量温度。
具体来说，铂电阻温度计是由一根铂丝或铂膜制成的细丝状电阻体，并通过引线与测量电路相连。
当铂材料在温度变化下，其电阻值会随之发生变化。
根据铂材料的性质，通常铂电阻在0时的电阻值为100Ω或1000Ω。
当温度上升时，铂材料的电阻值也会上升，且呈线性变化。
为了方便测量，一般会将铂电阻温度计组装在保护套管中。
这样可以保护铂电阻免受外界环境的影响，同时也方便安装和置入测量物体中。
套管的材料通常为不锈钢或陶瓷，具有一定的耐高温和耐腐蚀性能。
为了准确测量温度，还需要通过外部电路来检测铂电阻的电阻值，并将其转换为温度值。
通常采用的方法是使用电桥电路。
电桥电路由四个电阻值相等的电阻和一个电源组成。
其中两个电阻串联称为铂电阻温度计，另外两个电阻称为对比电阻。
当电桥平衡时，通过测量电桥的电阻值变化，可以间接测量出铂电阻的电阻值变化，从而得到温度值。
在实际应用中，一般还需要进行温度补偿和线性化处理。
由于铂电阻的性质，电阻值在不同的温度范围内变化的斜率不一致，因此需要根据实际情况进行线性化处理，以提高测量的精度。
同时，在不同环境温度下，铂电阻温度计的电阻值也会有一定偏差，因此需要进行温度补偿，以提高测量的准确性。
总之，热电阻温度计通过测量铂材料的电阻值来反映温度的变化。
温度传感器原理

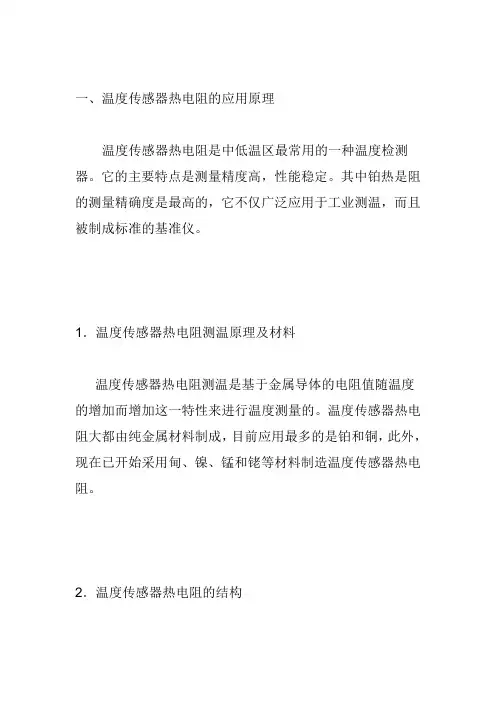

一、温度传感器热电阻的应用原理温度传感器热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
1．温度传感器热电阻测温原理及材料温度传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
温度传感器热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造温度传感器热电阻。
2．温度传感器热电阻的结构（1）精通型温度传感器热电阻工业常用温度传感器热电阻感温元件（电阻体）的结构及特点见表2-1-11。
从温度传感器热电阻的测温原理可知，被测温度的变化是直接通过温度传感器热电阻阻值的变化来测量的，因此，温度传感器热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
为消除引线电阻的影响同般采用三线制或四线制，有关具体内容参见本篇第三章第一节.（2）铠装温度传感器热电阻铠装温度传感器热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，如图2-1-7所示，它的外径一般为φ2~φ8mm，最小可达φmm。
与普通型温度传感器热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
（3）端面温度传感器热电阻端面温度传感器热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，其结构如图2-1-8所示。
它与一般轴向温度传感器热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型温度传感器热电阻隔爆型温度传感器热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。
隔爆型温度传感器热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。

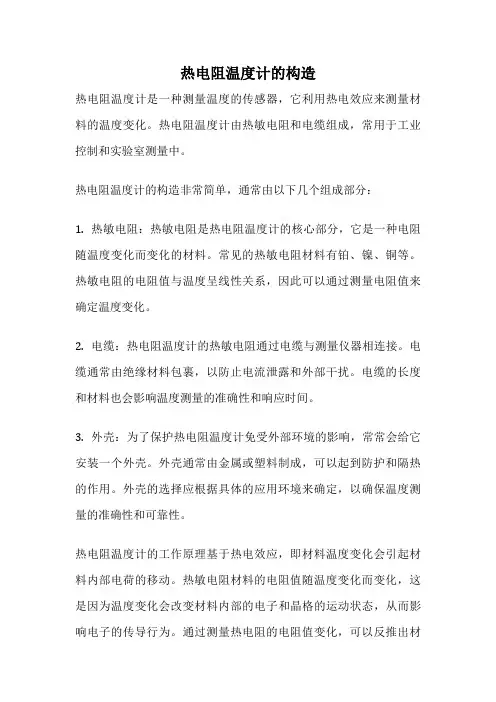

热电阻温度计的构造
热电阻温度计的构造热电阻温度计是一种测量温度的传感器，它利用热电效应来测量材料的温度变化。
热电阻温度计由热敏电阻和电缆组成，常用于工业控制和实验室测量中。
热电阻温度计的构造非常简单，通常由以下几个组成部分：1. 热敏电阻：热敏电阻是热电阻温度计的核心部分，它是一种电阻随温度变化而变化的材料。
常见的热敏电阻材料有铂、镍、铜等。
热敏电阻的电阻值与温度呈线性关系，因此可以通过测量电阻值来确定温度变化。
2. 电缆：热电阻温度计的热敏电阻通过电缆与测量仪器相连接。
电缆通常由绝缘材料包裹，以防止电流泄露和外部干扰。
电缆的长度和材料也会影响温度测量的准确性和响应时间。
3. 外壳：为了保护热电阻温度计免受外部环境的影响，常常会给它安装一个外壳。
外壳通常由金属或塑料制成，可以起到防护和隔热的作用。
外壳的选择应根据具体的应用环境来确定，以确保温度测量的准确性和可靠性。
热电阻温度计的工作原理基于热电效应，即材料温度变化会引起材料内部电荷的移动。
热敏电阻材料的电阻值随温度变化而变化，这是因为温度变化会改变材料内部的电子和晶格的运动状态，从而影响电子的传导行为。
通过测量热电阻的电阻值变化，可以反推出材料的温度变化。
为了实现温度测量，热电阻温度计通常与测量仪器相连接。
测量仪器会通过电缆给热电阻供电，并测量热电阻的电阻值。
根据热电阻的电阻-温度特性曲线，测量仪器可以计算出温度的数值。
热电阻温度计具有许多优点，例如精度高、稳定性好、抗干扰能力强等。
它被广泛应用于工业控制、环境监测、实验室测量等领域。
在工业控制中，热电阻温度计可以用于测量液体、气体、固体等物体的温度，以实现对生产过程的监控和控制。
在实验室测量中，热电阻温度计可以用于测量试剂、样品等的温度，以确保实验的准确性和可重复性。
热电阻温度计是一种简单而有效的温度测量传感器。
它的构造简单，原理清晰，具有较高的准确性和稳定性。
通过测量热敏电阻的电阻值变化，热电阻温度计可以实现对物体温度的准确测量。
热电阻ppt课件
铂电阻的纯度 通常用R100/R0表示。 铂电阻的分度号: Pt 10、Pt 100、Pt 50 Pt10—表示铂电阻在0℃时的电阻值为R0＝10Ω
13
学习查“铂热电阻分度表” 铂热电阻分度表
14
图5.19（a）为云母片做骨架，把云母片两边做成锯齿状，将铂丝绕 在云母骨架上，然后用两片无锯齿云母夹住，再用银带扎紧。铂丝采
§3-3 热电阻温度计
Resistance Thermometer
热电阻测温原理 常用热电阻种类 热电阻的结构
1
一、热电阻测温原理及特点
用热电偶测量500℃以下温度时， 热电势小，测量精度低；且使用 中经常需要进行冷端温度补偿。
故工业上在测低温时通常采用热 电阻温度计，其测温范围为 －200～500℃。
2
取一只 100W/220V 灯泡，用万用表测量其电阻值， 可以发现其冷态阻值只有几十欧姆，而计算得到的额定热 态电阻值应为484 。
温度升高，金属内部原子晶格的振动加剧，
从而使金属内部的自由电子通过金属导体时的
阻碍增大，宏观上表现出电阻率变大，电阻值
3
增加。
1、热电阻测温特点
优点：
1）输出信号大、测温精度高； 2）电阻信号便于远传； 3）无需冷端补偿； 4）可以实现多点切换测量。
11
（1）铂热电阻 （Pt）
特点：稳定性好、精确度高、性能可靠。 ITS－90规定以铂电阻温度计作为13.8033K～
961.78℃温域的标准内插仪器
12
铂的电阻值与温度的关系 • 在－200～0℃范围内：
Rt R0 1 At Bt2 Ct3(t 100)
热敏电阻温度计的设计
热敏电阻温度计的设计热敏电阻温度计的设计一、引言温度是测量各种物理和化学过程的关键参数。
热敏电阻温度计由于其出色的精度、快速响应和稳定性，在温度测量领域具有广泛的应用。
本文将详细介绍热敏电阻温度计的设计原理、结构、以及在实际应用中的注意事项。
二、设计原理热敏电阻温度计基于热电效应原理。
在导体中，自由电子因温度变化而产生热运动，产生电流。
这种现象被称为热电效应。
热敏电阻温度计利用这种效应来测量温度。
1.热电阻材料热敏电阻材料应具有高电阻率、良好的温度系数、稳定的物理和化学性质、以及可接受的响应时间。
常用的热敏电阻材料包括铜、镍、钴等。
2.测温原理热敏电阻的阻值随温度变化而变化。
通过测量电阻值的变化，可以确定温度的变化。
为了获得准确的温度读数，需要将电阻的变化转化为电压或电流的变化，再通过一定的算法进行计算。
三、设计结构热敏电阻温度计主要包括以下几个部分：1.热敏电阻热敏电阻是温度计的核心部件，负责感应温度的变化。
2.测量电路测量电路用于测量热敏电阻的电阻值，并将电阻值的变化转换为电压或电流的变化。
常用的测量电路包括惠斯通电桥和恒流源电路。
3.数据处理单元数据处理单元接收来自测量电路的信号，通过一定的算法处理数据，得出温度读数。
4.显示单元显示单元用于显示测得的温度读数。
四、实际应用及注意事项1.安装位置热敏电阻应安装在被测物体表面或内部，以减小误差。
对于移动或旋转的物体，应选择合适的安装位置，以避免因运动产生的误差。
2.绝缘要求为避免误差，热敏电阻与测量电路之间应具有良好的绝缘。
绝缘材料的选择应考虑被测物体的环境条件，如湿度、压力等。
3.校准为了确保准确的温度读数，热敏电阻温度计应定期进行校准。
校准过程中，应使用已知标准温度的参考物体对温度计进行校准。
4.稳定性检测长时间使用后，热敏电阻可能会出现老化现象，导致温度读数的不准确。
因此，应定期对热敏电阻进行稳定性检测，以保证测得的温度读数的准确性。
5.环境因素环境因素如湿度、压力、光照等可能影响热敏电阻的温度读数。
热电阻温度计的测温原理
热电阻温度计的测温原理
热电阻温度计是一种常用的温度测量仪器，其测温原理基于金属电阻的温度特性。
热电阻温度计通常由一根细且长的金属电阻线构成，常见的材料有铂、镍、铜等。
金属电阻在不同温度下会产生不同的电阻值，可利用这个特性来测量温度。
热电阻温度计的工作原理是通过测量电阻的变化来确定温度。
当温度发生改变时，电阻的值也会随之变化。
热电阻温度计通常通过将电阻连接到一个标准的电路中，利用电路中的电流和电压来测量电阻值。
具体而言，热电阻温度计通常采用四线制连接方式，分别为电流线和测量线。
电流线用于提供恒定的电流，而测量线则用于测量电阻的电压。
当电流通过电阻时，会引起电阻产生热量。
电阻的温度会随着电流通过而升高，从而引起电阻值的变化。
测量线通过测量电阻两端的电压来确定电阻值，进而计算出温度。
为了提高测量的准确性，热电阻温度计通常使用标准电路进行校准。
标准电路可提供已知温度下的电阻值，通过与实际测量值的对比，可以确定温度计的准确性和精度。
总的来说，热电阻温度计的测温原理是利用金属电阻对温度的敏感性，通过测量电阻值的变化来确定温度。
利用电路的电流
和电压来实现电阻测量，并通过标准电路进行校准，提高测量的准确性和精度。
热电阻测温原理及常见故障
热电阻及其测温原理在工业应用中，热电偶一般适用于测量500℃以上的较高温度。
对于500℃以下的中、低温度，热电偶的输出的热电势很小，这对二次仪表的放大器、抗干扰措施等的要求就很高，否则难以实现精确测量；而且，在较低温区域，冷端温度的变化所引起的相对误差也非常突出。
所以测量中、低温度一般使用热电阻温度测量仪表较为合适。
1、热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即R t=R t0[1+α（t-t0）]式中，R t为温度t时的阻值；R t0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。
半导体热敏电阻的阻值和温度关系为R t=Ae B/t式中R t为温度为t时的阻值；A、B取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
2、工业上常用金属热电阻从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（最好呈线性关系）。
目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。
热电阻
域。
镍电阻的分度号有Ni100、Ni300和Ni500
热电阻的主要技术性能
三、热电阻的结构
（1）普通热电阻
（2）铠装热电阻
薄膜型及普通型铂热电阻
小型铂热电阻
防爆型铂热电阻
汽车用水温传感器及水温表
铜热电阻
铂电阻温度显示、变送器
☆ 热电阻的接线方法：
引出线—由热电阻体至接线端子的连接导线
（2）铜热电阻 （Cu）
铜电阻与温度的关系
• 在－50～＋150℃范围内：
Rt R0 (1 At Bt 2 Ct 3 ) • 在0～100℃范围内，电阻温度关系是线性的：
Rt = R0(1+αt) 式中，α＝(4.25~4.28)×10－3/℃,
优点：R-t关系近似线性；α较大；材料易
ቤተ መጻሕፍቲ ባይዱ
缺点：
1）感温部分体积大，热惯性大；
2）不能测取某一点的温度，只能测量 的平均温度； 一个区域
3）在使用时需要外供电源；
4）连接导线电阻易受环境温度影响而产生测量误差。
2、热电阻测温原理
热电阻温度计的组成：
热电阻（电阻体、绝缘管
和保护套管）
连接导线 显示仪表
测温原理
金属导体或半导体:
• 在0～850 ℃范围内：
Rt R0 (1 At Bt )
2
铂电阻的纯度 通常用R100/R0表示。 铂电阻的分度号: Pt 10、Pt 100、Pt 50
Pt10—表示铂电阻在0℃时的电阻值为R0＝10Ω
学习查“铂热电阻分度表” 铂热电阻分度表
图5.19（a）为云母片做骨架，把云母片两边做成锯齿状，将铂丝绕 在云母骨架上，然后用两片无锯齿云母夹住，再用银带扎紧。铂丝采
热电偶热电阻资料
热电偶温度计 热电阻温度计
一、热电偶的基本原理
热电偶测温主要利用热电效应 热电效应：两种不同的导体（或半导体）A和B组 成闭合回路，如下图所示。当A和B相接的两个 接点温度T和T0不同时，则在回路中就会产生一 个电势，这种现象叫做热电效应。由此效应所 产生的电势，通常称为热电势，用符号EAB（T， T0）表示。
标准化热电偶 1．铂—铂铑热电偶(S型)
测量温度：长期：1300℃、短期：1600℃。
2．镍铬—镍硅(镍铝)热电偶(K型)
测量温度：长期1000℃，短期1300℃。
3．镍铬—考铜热电偶(E型)
测量温度：长期600℃，短期800℃。
4．铂铑30—铂铑6热电偶(B型)
测量温度：长期可到1600℃，短期可达1800℃。
2．铜热电阻
特点：它的电阻值与温度的关系是线性的，电 阻温度系数也比较大，而且材料易提纯，价格 比较便宜，但它的电阻率低，易于氧化。
3.两线制测量线路
利用不平衡电桥测量。 缺点：即使被测温度没有变化，如果环境温度 发生变化，也会使测量值发生变化。 适用场合：环境温度恒定或变化不大的现场。
To
A
eA(T,To)
T
eA (T , T0 ) eA (T ) eA (T0 )
结论：
1.热电偶回路热电势的大小只与组成热 电偶的 材料 和材料两端连接点所处 的 温度 有关，与热电偶丝的直径、 长度及沿程温度分布无关。 2. 只有用 两种不同性质 的材料才能组 成热电偶，相同材料组成的闭合回路 不会产生热电势。
二、常用热电阻元件
1.铂热电阻 铂是一种贵金属。它的特点是精度高，稳定性好， 性能可靠，尤其是耐氧化性能很强。 铂在很宽的温度范围内约1200C以下都能保证上述 特性。铂很容易提纯，复现性好，有良好的工艺性， 可制成很细的铂丝(0.02mm或更细)或极薄的铂箔。 与其它材料相比，铂有较高的电阻率，因此普遍认 为是一种较好的热电阻材料。 缺点：铂电阻的电阻温度系数比较小； 价格贵
热电阻温度计工作原理
热电阻温度计工作原理
热电阻温度计工作原理：
①材料特性热电阻大多采用铂镍铜等金属材料作为感温元件这些材料电阻率会随温度升高而增大；
②电阻变化当温度发生变化时感温元件内部自由电子碰撞几率增加导致电子迁移受到阻碍表现为电阻增大；
③电路连接将感温元件接入惠斯通电桥或其他精密测量电路中作为其中一个臂其余三个臂为固定标准电阻；
④平衡状态在初始状态下通过调整电桥供电电压或某个标准电阻值使输出端电压为零即电桥处于平衡状态；
⑤温度感应当被测介质温度变化引起感温元件电阻变化时会破坏原有平衡导致输出端出现与温度成正比电压差；
⑥信号放大用电压表电流计等仪表直接读取输出信号或用放大器ADC转换器等设备将微弱电信号放大转换成数字信号；
⑦校准修正由于热电阻本身也有温度系数需用软件硬件方法对其进行修正补偿以提高测量精度和可靠性；
⑧长期稳定性为保证长期使用后仍能保持较高准确度需定期用标准温度源对热电阻进行校准标定；
⑨抗干扰设计在工业现场为防止电磁场振动等因素干扰测量需对热电阻及其引线采取屏蔽接地等措施；
⑩多点测量通过多路开关扫描仪等设备可将单一热电阻扩展成多通道温度巡检系统满足大面积多点测温需求；
⑪数据处理将采集到原始数据输入计算机中用专用软件进行滤波拟合回归等处理得到更为精确温度曲线；
⑫应用领域因其测量范围宽精度高稳定性好等特点被广泛应用于石油化工航空航天食品医药等诸多领域。
热电阻温度计测温原理
热电阻温度计测温原理热电阻温度计是一种常见的温度测量仪器，它的测温原理基于材料的电阻随温度的变化而变化。
热电阻温度计一般由金属导线和热敏元件组成。
热敏元件是一个电阻随温度变化的材料，常用的材料有铂、镍、铜等。
其中，最常用的热电阻元件是铂热电阻，其电阻随温度的变化符合规定的温度-电阻关系。
热电阻温度计的工作原理可以通过以下几个步骤来解释：1. 温度感知：热电阻温度计的工作首先需要将温度传递到热敏元件上。
热敏元件与待测温度接触后，会吸收或散发热量，导致其温度发生变化。
2. 电阻测量：当热敏元件的温度变化时，其电阻也会相应变化。
测量电路会通过测量电流和电压来计算出热敏元件的电阻值。
常用的测量电路包括恒流源法、恒压源法和恒功率法等。
3. 温度计算：通过将热敏元件的电阻值与预先标定的温度-电阻关系曲线进行比较，可以获得对应的温度值。
这种标定关系可以通过实验或依赖厂商提供的标定数据来获取。
总结起来，热电阻温度计的测温原理就是通过测量热敏元件的电阻，再利用温度-电阻关系来计算出待测温度的一种方法。
热电阻温度计有一些优点和适用范围。
首先，它们具有较高的测量精度和稳定性。
其次，热电阻温度计可以在较宽的温度范围内使用，从低温到高温均可。
此外，由于热敏元件的电阻较大，其接线电阻对测量结果的影响较小。
然而，热电阻温度计也有一些限制。
例如，由于热敏元件的热容量较大，所以响应时间较长，不适合于快速变化的温度测量。
此外，由于热敏元件的电阻较大，所需的驱动电流较大，因此需要使用特殊的测量电路来满足这些要求。
综上所述，热电阻温度计通过测量热敏元件的电阻来间接测量温度，其原理简单且稳定。
在工业领域中，热电阻温度计被广泛应用于各种温度测量场合，如化工、电力、冶金和食品加工等。
热电阻的工作原理及结构
热电阻的工作原理及结构1. 引言大家好，今天咱们来聊聊热电阻这个神奇的小玩意儿。
说到热电阻，很多人可能觉得有点高深，其实它就像是咱们生活中的小助手，帮咱们测量温度，保持设备的稳定运行。
好比是个温度的小侦探，随时为你提供数据，真是太方便了！1.1 热电阻是什么？热电阻其实就是一种温度传感器，它利用电阻随着温度变化而变化的原理来测量温度。
你可能会想，这么小的东西怎么能知道温度呢？其实，它的工作原理很简单：随着温度的升高，热电阻的电阻值也会随之变化。
换句话说，就像你在热天里出汗一样，温度一上升，电阻就“害羞”了，变得高高在上。
1.2 热电阻的种类热电阻可分为不同的种类，比如铂热电阻、铜热电阻等。
铂热电阻是比较常见的一种，准确度高，稳定性强，基本上在工业界里被广泛使用。
想象一下，你在一个超级无敌精准的温度计前面，能告诉你每一度的变化，那感觉真是爽到飞起！2. 热电阻的结构接下来，我们来看看热电阻的结构。
它的外观有点像一根小小的金属棒，里面可是有门道的。
热电阻的核心部分通常是由一种材料制成的，比如铂、镍、铜等，这些材料的电阻特性随着温度的变化而变化。
2.1 传感元件这个传感元件就像热电阻的心脏，负责感知温度的变化。
铂热电阻的铂丝缠绕在一个绝缘体上，外面包裹着保护层，避免外界干扰。
这样一来，无论是高温还是低温，它都能稳定地工作，真是任劳任怨。
2.2 连接电路然后是连接电路，咱们得把热电阻和测量设备连接起来。
通常是通过几根导线，把热电阻的电信号传递到显示器或者控制器上。
这个过程就像是咱们在微信上发消息，快到飞起，让人忍不住想点个赞。
3. 热电阻的应用热电阻的应用可谓是五花八门，几乎无所不在。
无论是家庭的空调、冰箱，还是工厂的设备监测，它都在默默地发挥着作用。
可以说，它是现代工业和生活中不可或缺的一部分。
3.1 工业领域在工业领域，热电阻常用于控制和监测设备的温度。
想象一下，一个大型的炼钢厂，温度一高，设备就可能出现故障。
热电阻温度计的构造
热电阻温度计的构造1. 引言热电阻温度计是一种常用的温度测量装置，其基本原理是利用材料的电阻随温度变化的特性来测量温度的变化。
在本文中，我们将详细介绍热电阻温度计的构造和工作原理，并讨论其在实际应用中的一些注意事项。
2. 热电阻的原理热电阻温度计的基本原理是基于热电效应和电阻温度特性的相互作用。
热电效应指的是材料在温度变化时会产生电动势的现象，而电阻温度特性指的是材料的电阻会随温度的变化而变化。
3. 热电阻温度计的构造热电阻温度计由以下几个主要部分组成：3.1 传感器热电阻温度计的传感器是由一个敏感的电阻丝制成。
这个电阻丝通常由纯铂或铂合金制成，因为铂具有良好的稳定性和可靠性。
电阻丝通常被制成螺旋状，以增加其表面积并提高灵敏度。
3.2 外壳热电阻温度计的外壳通常由不导电的材料制成，以保护内部的传感器免受外界环境的干扰。
外壳的设计应考虑到热电阻温度计的使用环境，以确保其能够在恶劣的条件下正常运行。
3.3 连接线连接线将传感器与测量仪表相连，以便测量仪表可以读取传感器的电阻值。
连接线通常由铜或铝制成，因为这些金属具有良好的导电性和耐高温性能。
3.4 附件热电阻温度计的附件包括固定装置、防护套管等。
这些附件的作用是保护传感器并使其能够方便地安装和使用。
4. 热电阻温度计的工作原理热电阻温度计的工作原理是通过测量传感器的电阻值来推算温度的变化。
当传感器暴露在温度变化的环境下时，其电阻值也会随之变化。
通过测量传感器的电阻值，并通过与已知的温度-电阻关系曲线进行比较，我们可以确定当前的温度。
5. 热电阻温度计的使用注意事项在使用热电阻温度计时，有几个注意事项需要考虑：5.1 温度范围不同类型的热电阻温度计适用于不同的温度范围。
在选择和使用热电阻温度计时，必须确保其工作范围与测量对象的温度范围相匹配。
5.2 线路阻抗热电阻传感器的电阻值很小，所以在测量过程中要注意线路阻抗的影响。
要减小线路阻抗对测量结果的影响，可以采用三线或四线测量方法。
热电阻 温度计 原理
热电阻温度计原理
热电阻温度计是一种常用的温度测量仪器，它的原理是利用材料的电阻随温度的变化来测量温度。
热电阻温度计的工作原理基于热电效应，即当两种不同金属连接在一起时，它们之间会产生电势差，这个电势差与温度有关。
热电阻温度计利用这个原理，将金属导线制成细丝，然后将其包裹在绝缘材料中，形成一个热电阻元件。
当热电阻元件受到温度变化时，其电阻值也会随之变化。
这是因为金属导线的电阻随温度的变化而变化。
热电阻温度计利用这个特性，通过测量热电阻元件的电阻值来确定温度。
通常情况下，热电阻温度计的电阻值与温度呈线性关系，因此可以通过简单的数学公式来计算温度。
热电阻温度计的优点是精度高、稳定性好、响应速度快、使用寿命长等。
它可以测量的温度范围广泛，从低温到高温都可以。
此外，热电阻温度计还可以通过改变热电阻元件的材料来适应不同的测量环境。
然而，热电阻温度计也有一些缺点。
首先，它的灵敏度较低，需要较大的电流才能产生足够的信号。
其次，热电阻元件的电阻值随温度的变化很小，因此需要高精度的电路来测量电阻值。
此外，热电阻温度计还需要进行定期校准，以确保其精度和稳定性。
热电阻温度计是一种常用的温度测量仪器，其原理是利用材料的电
阻随温度的变化来测量温度。
它具有精度高、稳定性好、响应速度快、使用寿命长等优点，但也存在一些缺点。
在实际应用中，需要根据具体的测量要求选择合适的温度计。
热电阻的种类原理和用途ppt课件
❖ 应用范围：测量准确度要求不是很高，温度较低的 场合。
❖ 缺点：250℃以上容易氧化，故只能在低温及没有腐 蚀的介质中应用，铜的电阻率较小， ρ=0.017Ω.mm2/m，铜的热电阻体积较大。
常用热电阻的对比
名称 分度号 0℃时的电阻∕Ω
用途
铂热 Pt100 电阻
铂热 电阻 铜热 电阻 铜热 电阻
10
103.90 104.29 104.68 105.07 105.46 105.85 106.2பைடு நூலகம் 106.63 107.02 107.40
20
107.79 108.81 108.57 108.96 109.35 109.73 110.12 110.51 110.90 111.28
30
111.67 112.06 112.45 112.83 113.22 113.61 113.99 114.38 114.77 115.15
二、热电阻的测温原理
温度系数
正：温度 ↑ 阻值 ↑ 负：温度 ↑ 阻值↓
电阻的热效应早已被人们所认识 ， 即电阻体的阻值随温度的升高而增加或 减小，利用这一原理，可以通过测量电 阻值反过来知道温度值。
三、常用热电阻金属类型和型号
目前国际上最常见的热电阻有 铂、铜及半导体热敏电阻等。考虑 灵敏度高、重复性好、稳定性好等 特点，制成热电阻应用最多的是
小结：
1、热电阻的结构。 2、热电阻的测温原理。 3、常用热电阻金属类型及型号。
每日一题：
❖ 分别写出常见热电阻的分度号，并标出其含义。
字母：表示热电阻的材质 含义
数字：表示热电阻在0℃时的电阻值
谢 谢!
❖ 测温范围：（-200~850） ℃
热电阻温度计讲稿
13.8033K～961.78℃温域的标准内插仪器
➢ 铂的电阻值与温度的关系 • 在－200～0℃范围内：
Rt R0 1 At Bt2 Ct3(t 100)
• 在0～850 ℃范围内：
Rt R0(1 At Bt2 )
➢ 铂电阻的纯度 通常用R100/R0表示。 ➢ 铂电阻的分度号: Pt 10、Pt 100、Pt 50 Pt10—表示铂电阻在0℃时的电阻值为R0＝10Ω
电桥安装在仪表室内的，而热电阻Rt安 装在被测对象中，距仪表室有一定的距
离，由于两根导线电阻Ra及Rb在一个桥 臂内，铜导线电阻受温度影响较大，在
热电阻没有任何变化时，导线电阻变化
会使得平衡电阻RD相应移动，标尺上的 读数改变。
平衡状态下，考虑Ra、 Rc和Rb
Rt+ Rc ＝（RA+ Ra）RD/RB
（2）三线制 可以消除引出线电阻的影响；工业上多采用。
（3）四线制 不仅可消除引出线电阻的影响，还可消除连接 导线间接触电阻及其阻值变化的影响。多用于 标准铂热电阻的引出线上。
热电阻在使用中的注意事项：
为减小环境温度对线路电阻的影响，工业上常采用 三线制连接，也可以采用四线制连接。
热电阻引入显示仪表的线路电阻必须符合规定值， 否则将产生系统误差。
学习查“铂热电阻分度表” 铂热电阻分度表
（2）铜热电阻 （Cu）
➢ 铜电阻与温度的关系
• 在－50～＋150℃范围内： Rt R0 (1 At Bt2 Ct3)
热电阻温度计工作原理
热电阻温度计工作原理
热电阻温度计是一种用于测量温度的传感器，它基于电阻与温度之间的线性关系原理工作。
该传感器通常由细长而细微的金属导线或薄膜制成，例如铂丝或镍铬合金。
在热电阻温度计中，导线的电阻取决于导线的温度。
当导线暴露于高温环境中时，导线中的电子会以更高的速度运动，增加电阻。
相反，当导线暴露于低温环境中时，导线中的电子会以较慢的速度运动，减少电阻。
为了测量温度，热电阻温度计通常嵌入在需要测量温度的对象中。
当所测温度发生变化时，热电阻温度计中的导线电阻也会相应变化。
测量仪器连接到热电阻温度计的电路中，通过测量导线的电阻来确定温度的变化。
热电阻温度计通常使用电桥电路进行测量。
电桥电路由四个电阻组成，其中一个电阻是热电阻温度计。
其他三个电阻为标准电阻，它们的电阻值是已知的。
当电桥电路平衡时，测量仪器可以通过调节电桥中的电阻值，来计算热电阻温度计的电阻值，从而得知温度的变化。
由于热电阻温度计的电阻与温度之间的线性关系，通过测量电阻值即可推算出温度值。
为了提高测量精度，热电阻温度计通常采用了标定曲线，将电阻值与温度值之间的关系进行了精确的测量和标定。
总结来说，热电阻温度计通过测量在温度变化时导线的电阻值
来确定温度的变化。
它的工作原理基于导线电阻与温度之间的线性关系，利用电桥电路进行测量，并通过标定曲线提高测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电阻温度计的结构和原理
其优点如下：
1、循环周期9～13秒，生产效率高，—条线年产标砖6000万块。
2、蒸养车可码放砖坯16层，有效利用蒸压釜，节约蒸压能耗23%。
3、整机布局结构紧凑，占地面积小，能节省土建投资成本达28%。
4、抓坯和码垛定位精度高，减少中间周转过程，提高制品的成品率。
5、自动化程度高，操作简单方便，实现单机单人操作。
热电阻温度计的结构和原理？
热电阻是近年来发展起来的一种新型半导体感温元件。
由于它具有灵敏度高、
体积小、重量轻、热惯性小、寿命长以及价格便宜等优点，因此应用非常广泛。
负系数热敏电阻热敏电阻与普通热电阻不同，它具有
负的电阻温度特性，当温度升高时，电阻值减小热敏电阻的阻值---温度特性曲线是一条指数曲线，非线性度较大，因此在使用时要进行线性化处理，线性化处理虽然能改善热敏电阻的特性曲线，但比较复杂。
热敏电阻的应用是为了感知温度为此给热敏电阻以恒定的电流，测量电阻两端就得到一个电压，然后就可以求得温度。
如能测得热敏电阻两端的电压，再知道参数和系数k，则可计算出热敏电阻的环境温度，也就是被测的温度。
这样就把电阻随温度的变化关系转化为电压温度变化的关系了。
电阻温度计就
是把热敏电阻两端电压值经a/d转换变成数字量，然后通过软件方法计算得到温度值，再通过进行显示。
热电阻温度计的工作原理
热电阻
热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
1、热电阻测温原
理及材料热电阻测温是基于金属导体的电阻值随温度的增加而增加
这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
2、热电阻的类型1）普通型热电阻从热电阻的测温
2）铠装热电阻铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。
与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；
③能弯曲，便于安装④使用寿命长。
3）端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
4）隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。
隔爆型热电阻可用于bla--b3c级区内具有爆炸危险场所的温度测量。
铠
装式铂热电阻
铠装式铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合。
本公司生产的wzpk系列铠装铂电阻采用引进铂电阻测温元件，因此，具有准确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装式铂电阻外保护套管采用不锈钢，内充满高密度氧化物绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。
铠装式铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。
由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及计算机提供准确的温度变化信号。
□主要技术指标
●量程规格
注：□型号表示●公称压力
定义同装配式热电偶（见p6）●热响应时间
定义同装配式热电阻（见p41）●热电阻绝缘电阻定义同装配式热电阻（见p42）
□铠装铂电阻分类型式●接线盒分类
●安装固定形式卡套螺栓式
卡套法兰式□型号规格●简易端子●防溅式接线盒●防水式接线盒
●插座式端子
●带延长导线。
