电机的防护等级

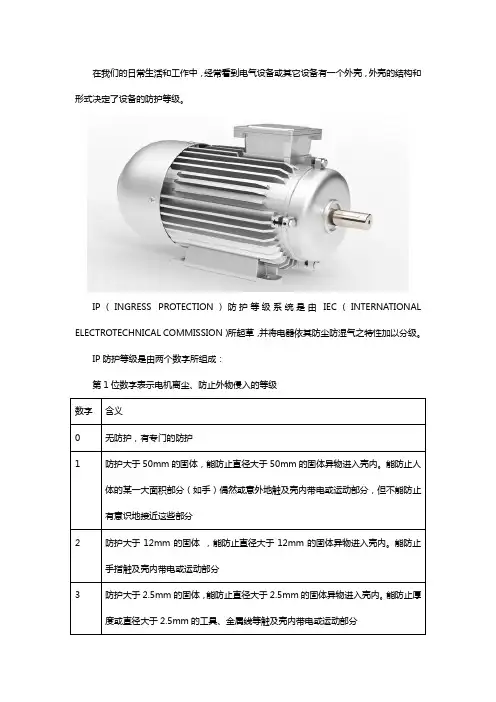

电动机的防护等级
在我们的日常生活和工作中，经常看到电气设备或其它设备有一个外壳，外壳的结构和形式决定了设备的防护等级。
IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，并将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成：
第1位数字表示电机离尘、防止外物侵入的等级
第2位数字表示电机防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
通过上述内容的介绍，相信大家都有一定的了解了，如有这方面的需要，可以联系欧标世诺，是一家专注建筑给排水系统的服务商，欧标世诺专注给排水十年,业绩遍布华东，同时在华东区域建立了多家线下服务网点提供快捷的安装售后服务，公司秉承提供好方案，好产品，好安装，好售后的宗旨给客户以完美的服务。
电机防护等级
01电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义020 无防护没有专门的防护031 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分042 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①053 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②064 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②075 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
086 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分①?①对用同轴外风扇冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。
②不包括泄水孔，泄水孔应不低于2级的规定。
09电机防护等级（第二位数字）的分级和定义防护等级(第二位数字) 简称定? ?? ???义100 无防护没有专门的防护111 防滴垂直的滴水应不能直接进入电机内部122 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部133 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部144 防溅任何方向的溅水对电机应无有害的影响155 防喷水任何方向的喷水对电机应无有害的影响166 防海浪17或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响187 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响198 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响?电机最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
电机防护等级
1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。
电机的工作制的分类：电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序，工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。
S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。
S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。
这种工作制中的每一周期的起动电流不致对温升产生显著影响。
S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。
S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间。
S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，但无断能停转时间。
S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间，但无断能停转时间。
电机的防护等级
一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。

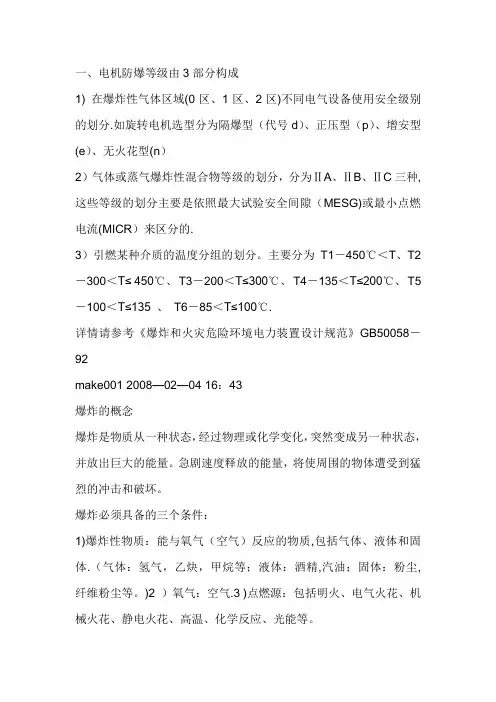

电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92make001 2008-02-04 16:43爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
因此采取防爆就显得很必要了。
仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准0 区：Div.1 气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所1 区：在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区：Div.2 在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所10 区Div.1：粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所11 区Div.2：在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级，如下表：工况类别气体分类代表性气体最小引爆火花能量矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJⅡB 乙烯0.060mJⅡC 氢气0.019mJ美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。
电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成1) 在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分.如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型(e）、无火花型(n）2）气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙（MESG)或最小点燃电流(MICR）来区分的.3）引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92make001 2008—02—04 16：43爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1)爆炸性物质：能与氧气（空气）反应的物质,包括气体、液体和固体.（气体：氢气，乙炔，甲烷等；液体：酒精,汽油；固体：粉尘,纤维粉尘等。
)2 ）氧气：空气.3 )点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中,约有80％以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时. 客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
因此采取防爆就显得很必要了.仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准0 区：Div。
1 气体(CLASS Ⅰ）在正常情况下, 爆炸性气体混合物连续或长时间存在的场所1 区:在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区：Div.2 在正常情况下爆炸性气体混合物不可能出现，仅仅在不正常情况下，偶尔或短时间出现的场所10 区Div.1:粉尘或纤维(CLASS Ⅱ/Ⅲ) 在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物可能连续，短时间频繁地出现或长时间存在的场所11 区Div.2：在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现，仅仅在不正常情况下, 偶尔或短时间出现的场所防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836。
电机的绝缘等级和防护等级划分
电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。
电机的防护等级_电动机的防护等级标准说明
电机的防护等级_电动机的防护等级标准说明电机外壳防护等级分两类：一是防止人体接触电机内的带电或转动部分和防止固体异物进入电机内部的防护等级，分为六级，见表1；二是防止水进入电机内部程度的防护等级，分为九级，见表2。
其防护等级由表示防护特征的字母IP和两个防护等级的表征数字组成。
表 1 电机的外壳按防止固体异物进入内部及防止人体触及内部的带电或运动部分划分的防护等级防护等级简称定义 0 无防护没有专门的防护 1 防止大于50mm 的固体进入的电机能防止直径大于50mm的固体异物进入壳内，能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分 2 防止大于12mm 的固体进入的电机能防止直径大于12mm的固体异物进入壳内，能防止手指、长度不超过80mm物体触及或接近壳内带电或运动部分 3 防止大于2. 5mm 的固体进入的电机能防止直径大于2. 5mm的固体异物进入壳内，能防止厚度（或直径）大于2. 5mm的工具、金属线等触及或接近壳内带电或运动部分 4 防止大于1mm的固体进入的电机能防止直径大于1mm的固体异物进入壳内，能防止厚度（或直径）大于1 mm 的导线、金属条等触及或接近壳内带电转动部分 5 防尘电机能防止触及或接近机内带电或转动部分。
不能完全防止尘埃进入，但进入量不足以影响电机的正常运行表2 电机外壳按防水进入内部程度的防护等级防护等级简称定义 0 无防护电机没有专门的防护 1 防滴电机垂直的滴水应无有害影响 2 15°防滴电机与铅垂线成15°角范围内的滴水，应无有害影响 3 防淋水电机与铅垂线成60°角范围内的淋水，应无有害影响 4 防溅水电机任何方向的溅水应无有害的影响 5 防喷水电机任何方向的喷水应无有害的影响 6 防海浪电机猛烈的海浪或强力喷水应无有害的影响 7 防浸水电机在规定的压力和时间内浸在水中，进入水量应无有害的影响 8 潜水电机在规定的压力下长时间浸在水中，进入水量应无有害的影响例如一种防护等级为IP44的Y系列电动机，其防护特征字母和数字表示的意义如下：有些防护等级型号中还有附加特征字母，例如：IPW23S中的W表示气候防护式，S表示防水试验是在电机静止状态下进行（防水试验在电机旋转状态下进行用M表示）。
电机防护等级分类
电机的防护等级和绝缘等级电机防护等级（第一位数字）的分级和定义防护等级第一位数简称定义0 无防护没有专门的防护。
1 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内.能防止人体的某一大面积部分（如手)偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。
2 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分。
3 防护大于2。
5mm的固体能防止直径大于2。
5mm的固体异物进入壳内。
能防止厚度或直径大2.5mm的工具、金属线等触及壳内带电或运动部分。
4 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内.能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分。
5 防尘能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。
6 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分.电机防护等级(第二位数字）的分级和定义防护等级第二位数简称定义0 无防护没有专门的防护。
1 防滴垂直的滴水应不能直接进入电机内部.2 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部。
3 防淋水与铅垂线成60O角范围内的淋水,应不能直接进入电机内部.4 防溅任何方向的溅水对电机应无有害的影响。
5 防喷水任何方向的喷水对电机应无有害的影响，标准为1米处。
6 防海浪或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响。
7 浸水电机在规定的压力和时间下浸在水中,其进水量应无有害影响。
8 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响。
电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、R级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
温度等级绝缘的温度等级A级E级B级F级H级C级N级R级最高允许温度（℃）105 120 30 155 180 200 220 240绕组温升限值(K) 60 75 80 105 125 135 150 170性能参考温度(℃）80 95 100 120 145 155 170 190在发电机等电气设备中，绝缘材料是最为薄弱的环节。
电机防护等级
电机的防护等级和绝缘等级电机防护等级（第一位数字）的分级和定义防护等级第一位数简称定义 0 无防护没有专门的防护。
1 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。
2 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分。
3 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大2.5mm的工具、金属线等触及壳内带电或运动部分。
4 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分。
5 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分。
电机防护等级（第二位数字）的分级和定义防护等级第二位数简称定义 0 无防护没有专门的防护。
1 防滴垂直的滴水应不能直接进入电机内部。
2 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部。
3 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部。
4 防溅任何方向的溅水对电机应无有害的影响。
5 防喷水任何方向的喷水对电机应无有害的影响，标准为1米处。
6 防海浪或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响。
7 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响。
8 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响。
电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、R级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
温度等级绝缘的温度等级 A级 E级 B级 F级 H级 C级 N级 R级最高允许温度（℃） 105 120 30 155 180 200 220 240 绕组温升限值（K） 60 75 80 105 125 135 150 170 性能参考温度（℃） 80 95 100 120 145 155 170 190在发电机等电气设备中，绝缘材料是最为薄弱的环节。
电机的防护等级详解
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思？电动机防护等级有什么意义？有怎样的评判标准？本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护.电动机防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的，IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNA TIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
所说的“IP44”，具体可参照下面的说明选定。
在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
具体说明如下：电机防护等级IP后面第一位数字的意义0 无防护，没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内，能防止人体的大面积（如手）偶然触及壳内带电或运动部分，但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内，能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内，能防止厚度（或直径）大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内，能防止厚度（或直径）大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入，完全防止触及壳内带电或运动部分。
电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成1) 在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型(代号d)、正压型(p)、增安型(e)、无火花型(n)2)气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙(MESG)或最小点燃电流(MICR)来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1-450℃<T、T2-300<T≤ 450℃、T3-200<T≤300℃、T4-135<T≤200℃、T5 -100<T≤135 、T6-85<T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058-92make001 2008-02-04 16:43爆炸的概念爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量。
急剧速度释放的能量,将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件:1)爆炸性物质:能与氧气(空气)反应的物质,包括气体、液体和固体。
(气体:氢气,乙炔,甲烷等;液体:酒精,汽油;固体:粉尘,纤维粉尘等。
)2 )氧气:空气。
3 )点燃源:包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质:很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质;化学工业中,约有80%以上的生产车间区域存在爆炸性物质。
氧气:空气中的氧气是无处不在的。
点燃源:在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸。
因此采取防爆就显得很必要了。
仪表防爆的原理危险场所危险性划分:爆炸性物质区域定义中国标准北美标准0 区:Div.1 气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所1 区:在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区:Div.2 在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所10 区Div.1:粉尘或纤维(CLASS Ⅱ/Ⅲ)在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所11 区Div.2:在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所防爆方法对危险场所的适用性:序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2 防爆对危险场所的适用性:爆炸性危险气体分类根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表:工况类别气体分类代表性气体最小引爆火花能量矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJⅡB 乙烯0.060mJⅡC 氢气0.019mJ美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS(类别):CLASSⅠ气体和蒸气;CLASS Ⅱ尘埃;CLAS S Ⅲ纤维。
电机防护等级IP和NEMA标准
电机防护等级的说明IP 第一个数字是电机对于风尘的防护等级0NO PROTECTION无防护1 SOLID OBJECTS UPTO 50 mm eg ACCIDENTAL TOUCH BY HAND防护50 mm的固体物以及手的接触2SOLID OBJECTS UPTO 12 mm eg FINGERS防护12 mm固体物以及手指3SOLID OBJECTS OVER 2.5 mm eg TOOLS AND WIRES防护2.5 mm固体物以及工具和导线4SOLID OBJECTS OVER 1mm eg TOOLS AND WIRES防护1 mm以上的固体物以及工具和导线5PROTECTION AGAINST DUST LIMITED ENTRY ALLOWED灰尘进入极为有限6TOTALLY DUST TIGHT完全防尘IP 第二个数字是电机对于水滴的防护等级0NO PROTECTION无防护1VERTICALLY FALLING DROPS OF WATER eg CONDENSATION防护垂直落下的水滴2DIRECT SPRAYS OF WATER UPTO 15 DEG FROM VERTICAL防护与垂直成不超过10度夹角的飞溅的水3SPRAYS TO 60 DEG FROM VERTICAL防护与垂直成不超过60度夹角的飞溅水4WATER SPRAYED FROM ALL DIRECTIONS LIMITED ENTRY PERMITTED 飞溅的水从所有直接方向进入极为有限5LOW PRESSURE JETS OF WATER FROM ALL DIRECTIONS LIMITED ENTRY PERMITTED低压喷射的水从所有方向进入极为有限6STRONG JETS OF WATER eg SHIP DECKS防止强喷射的水以及船甲板上的水进入NEMA防护等级NEMA防护等级，是美国电气制造商协会工业控制装置和系统中的外壳防护标准。
电动机防护等级
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思？电动机防护等级有什么意义？有怎样的评判标准？本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击与粉尘及水侵入的保护.电动机防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的，IP （INGRESS PROTECTION）防护等级系统是由IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSIO N）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
所说的“IP44”，具体可参照下面的说明选定。
在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
具体说明如下：电机防护等级IP后面第一位数字的意义 0 无防护，没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内，能防止人体的大面积（如手）偶然触及壳内带电或运动部分，但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内，能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内，能防止厚度（或直径）大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内，能防止厚度（或直径）大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入，完全防止触及壳内带电或运动部分。
电动机的主体外壳防护等级(IP)
电动机的主体外壳防护等级（IP)IP 指额定电压不超过72.5V借助外壳防护的的电气设备的防护等级（International Protection,国际防护）54中5是指防尘，4指右各个方向向设备溅水无影响。
另：GB 4208《外壳防护等级（IP代码）》防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP是指外壳防护等级。
IP后第一位数的含义为防尘保护：0：无特殊保护。
1：防直径超过50MM物质的进入（大尺寸物体），通常不考虑细部的保护，比如只考虑设备表面的保护，不考虑手柄等处。
2：防直径超过12MM 物质的进入（中等尺寸物体），防止手指头之类小物体的接触。
3：防直径超过2.5MM物质的进入（小尺寸物体），防护如一些附件、引线的进入。
4：防直径超过1MM物质的进入（粒状物体），防护如一些附件、引线的进入。
5：防尘保护，并不能完全防止灰尘的进入，但飞入灰尘的数量不会干扰设备完好的运行。
6：完全不能进入灰尘（密封），完善的防接触保护。
IP后第二位数的含义为防水保护：0：无特殊保护1：防止垂直方向的滴水，滴水不会产生有效的危害。
2：防止垂直方向的滴水，当装置向任何方向倾斜150时，垂直方向的滴水不会产生危害（防偏斜滴水）。
3：防止垂直方向直至偏斜600时，由于喷雾状态而落下的水。
4：防止任何方向飞溅来的水的侵害。
5：防止从喷头喷出来的水从任何角度对装置的侵害。
6：防止大量的或带压力的喷水的侵害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电机的防护等级：ip23的电机指电机能够防止大于12mm的固体物体侵入，防止人的手
指接春到内部的零件防止中等尺寸（直径大12mm）的外物侵入。
能够防止喷洒的水侵入，或防止与垂直的夹角小于60度方向的喷洒的水进入造成损害。
Ip防火等级系统由iec所起草。
将电机依其防尘防湿气之特性加以分级。
Ip防护等级是由2个数字组成第一个数字表示电机离尘，防止外物入侵的等级，第二个数字表示电机防湿气，防水侵入的密闭程度，数字越大表示防护等级越高。
2、减速机的作用：1）降速的同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但
要主意不能超出减速箱额定扭矩。
2）减速的同时降低了负载的惯量，惯量的减少为减速比的平方。
一般电机都有一个惯量数据。
3、电机启动时转速慢的原因。
1）如果仅仅是启动时转速慢，启动后正常。
可能是启动电
容不匹配，或者是电机设计本来是这样的。
2）还有可能是负载阻力过大，如果启动后转速还慢，可能是电压不足，电容不匹配，转动阻力大。
4、电机的级数越多，转速越慢，但是扭矩就越大：在选用电机时，要考虑负载需要多大的
启动扭矩，比如像带负载启动的就比空载启动的需要扭矩大，如果是大功率大负载启动，还要考虑降压启动（或星角启动）；至于在决定了电机极对数后和负载的转速匹配问题，则可考虑用不同直径的皮带轮来传动或用变速齿轮来匹配。
如果由于决定了电机极对数后经过皮带或齿轮传动后达不到负载的功率要求，就要考虑电机的使用功率问题了。
5、什么是串激电机：串激电机就是串励电机，电机的定子绕组和转子绕组串联的。
工作原
理：在交流电源供电时，产生旋转力矩的原理，仍可以用直流电动机的运转原理来解释。
当导体中通有电流时，在导体的周围产生磁场，其磁力线的方向取决于电流放向。
将通电的导体放入磁场中，这磁场与通电导体所产生的磁场相互作用，将使此导体受到一个作用力，并因此而产生运动。
6、怎样判断三相异步电机的好坏？1兆欧表：可用于电机相间和相对地间的绝缘电阻测量，
并且不小于0.5欧。
2，万用表：用于检查电机线圈同段的测量。
3单臂电桥：精确测量线圈电阻，可以知道每相线圈的电阻是否接近，特别是对重新绕制后。
电动机的故障无非就是2大块，机械和电气。
机械方面：1）轴承是否缺油或者损坏2）端盖是否“跑外套”，轴承是否跑内套。
电气方面：1）绝缘电阻是否合格？三项只留电阻是否合格？用双臂电桥测量。
转子是否断条？电机的直流电阻是判断电动机的重要依据。
7、零线能否接近接入断路器。
1只有单相电路时，可以加断路器，即零线火线可以进开关，
进熔断器。
三相电路，零线切忌进断路器，进开关，进熔断器。
8、请问如何测量电机的绝缘电阻？如果是三项交流电机，测量电机三相绕组的相间和对地
的绝缘电阻。
如果是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。
按被测电机电压等级选择相应的摇表。
测量步骤：1，断开电源
2.对地放电3如果是三相交流电机打开中心点4如果是直流电机，提起电刷。
5用摇表
分别检测相间和对地绝缘电阻6对地放电7恢复线路8记录绝缘电阻，及环境温度在案。
