用单摆测量重力加速度
用单摆测量重力加速度
(6)研究单摆的周期跟摆长的关系.在重力加速度一定时，周期 跟摆长的二次方根成正比.测出不同摆长下，周期跟相应的摆长 的关系，然后以做出L--T图像，利用图像研究比例关系。
秒表的使用和读数： 停表的读数等于内侧分针的读数与外侧秒针的读数之和.
注意：当内侧分针没有超过半格时，外侧秒针读小于
30的数字；
(3)把单摆从平衡位置拉开一个很小的角度(不超过10º)，然后 放开小球让它摆动，用停表测量单摆完成30次全振动（或50次） 所用的时间，求出完成一次全振动所需要的时间，这个平均时 间就是单摆的周期.
(4)把测得的周期和摆长的数值代入公式 速度g的值.
，求出重力加
(5)改变摆长，重做几次实验.设计一个表格，把测得的数据和 计算结果填入表格中，计算出每次实验的重力加速度.最后求出 几次实验得到的重力加速度的平均值，即可看作本地区的重力 加速度.
(6)测量单摆的振长时应使摆球处于自然下垂状态，用米尺测量出摆线 的长度，再用游标卡尺测出摆球的直径，然后算出摆长，要准确到毫米 位.
【误差分析】
①本实验系统误差主要来源于单摆模型本身是否符合要求.即：悬点是否固定，是 单摆还是复摆，球、线是否符合要求，振动是圆锥摆还是在同一竖直平面内振动， 以及测量哪段长度作为摆长等等。只要注意了上面这些方面，就可以使系统误差减 小到远小于偶然误差而忽略不计的程度.
【实验器材】
带孔小钢球一个 约1m长的细线一条 铁架台 米尺 停表 游标卡尺.
【实验内容】
1、步骤 (1)取约1m长的细线穿过带孔的小钢球，
并打一个比小孔大一些的结，然后拴在桌边 的支架上，如图所示.
(2)用米尺量出悬线长L′，准确到毫米；用 游标卡尺测摆球直径，算出半径r，也准确 到毫米。则单摆的摆长为L＋r.
物理实验之用单摆测定重力加速度
用单摆测定重力加速度实验目的用单摆测定当地的重力加速度实验原理当单摆摆角很小（小于50）时，可看作简谐运动，其固有周期为，由公式可得故只要测定摆长l和单摆的周期T，即可算出重力加速度g。
实验器材长约1米的细线、小铁球、铁架台（连铁夹）、米尺、秒表。
实验步骤（1）将细线的一端穿过铁球上的小孔并打结固定好，线的另一端固定在铁架台上，做成一个单摆。
（2）用毫米刻度的米尺测定单摆的摆长l（摆线静挂时从悬挂点到球心的距离）。
（3）让单摆摆动（摆角小于50），测定n（30—50）次全振动的时间t，用公式求出单摆的平均周期T；（4）用公式算出重力加速度g。
实验记录实验结论实验注意1、细线不可伸缩，长度约1m。
小球应选用密度较大的金属球，直径应较小（最好不超过2㎝）。
2、单摆的上端不要卷在夹子上，而要用夹子加紧，以免单摆摆动时摆线滑动或者摆长改变。
3、最大摆角小于5º，可用量角器测量，然后通过振幅来掌握。
4、摆球摆动时要在同一个竖直平面内。
5、计算单摆的振动次数时，应以摆球通过最低点时开始计时，以后摆球从同一方向通过最低点时进行计数，且在数零的同时按下秒表，开始计时计数，并且要测多次全振动的总时间，然后除以振动次数，如此反复三次，求得周期的平均值作为单摆的周期。
实验练习（１）在用单摆测重力加速度的实验中，摆线应选用：A．80厘米长的橡皮筋． B．1米左右的细线．C．１米左右的粗绳．D．25厘米左右的细绳．（２）在用单摆测重力加速度的实验中，摆球应选用：Ａ．半径约１厘米的木球． Ｂ．半径约１厘米的铝球．Ｃ．半径约１厘米的空心钢球． Ｄ．半径约１厘米的空心钢球．（３）在“用单摆测重力加速度”的实验中，单摆得摆角必须小于５０，其原因是因为：Ａ．单摆的周期与振幅有关，摆角超过５０，测出周期大；Ｂ．摆角越大，空气阻力越大，影响实验结果；Ｃ．因为简谐振动的周期与振幅无关，摆角小些给实验带来很大方便；Ｄ．摆角超过５０，单摆的振动不在是简谐振动，周期公式失效．（４）利用单摆测重力加速度的实验中，若测得g 只偏小，可能是由于：Ａ．计算摆长时，只考虑悬线长，而未加小球半径；Ｂ．测量周期时，将n 次全振动，误记成n+1次全振动；Ｃ．计算摆长时，用悬线长加小球直径；Ｄ．单摆振动时，振幅较小．（５）为了提高周期的测量精度，下列那种说法是可取的？Ａ．在最大位移处启动秒表和结束记时；Ｂ．用秒表测30至50次全振动的时间，计算出平均值；Ｃ．．用秒表测100次全振动的时间，计算出平均周期；Ｄ．在平衡位置启动秒表，并开始记数，当摆球第３0次经过平衡位置时制动秒表，若读数为t ，7、 在用单摆测重力加速度的实验中，某同学利用两个单摆测得其周期分别为T 1、T 2，已知两个单摆的摆长之和为L ，则测得当地重力加速的表达式为____________。
用单摆测定重力加速度 (30张ppt)
T
t n
2
2t n
为了测量周期，摆球到达哪个位置的时刻作为计
时开始与停止的时刻比较好？
应以摆球变一次摆长，将相应的l和T代入公式 中求出g值，最后求出g的平均值.如下表处理数据：
表1-5-1
摆长（m）
实验次数
l线 d
l
时间
振次
周期
周期平 重力加
【实验步骤】
1、做单摆：让细线的一端穿过摆球的小孔，然后打 一个比孔大的线结，制成一个单摆.
×
【实验步骤】
2、测摆长： 摆长为l=l线+d/2 (1)用米尺量出悬线长l线，准确到mm
(2)用游标卡尺测摆球直径d，准确到mm L
0 0
1
5
10
【实验步骤】
3、测周期： 把单摆从平衡位置拉开一个很小角度（＜5o）后释放 用停表测量单摆的周期。
高中物理
实 验 九
用 单 摆 测 定 重 力 加 速 度
如皋市第一中学
学生实验课件
【实验目的】 【实验原理】 【实验器材】 【实验内容】 【注意事项】 【减小误差】 【实验练习】
0
10
【实验目的】
用单摆测定当地重力加速度
【实验原理】
单摆做简谐运动时，其周期为 T 2，l 故有 以求g 出4,当2因Tl地2此的测重出力单加摆速的度摆g长的l和数振值动。周g期T，就可
11
4
10
5
9
6
87
53
33 4 35 6
37
22 51
20 49 18 47 16
8 39
10 41 12 43 45 14
【实验步骤】 3、测周期：
把单摆从平衡位置拉开一个很小角度（＜5o）后释放

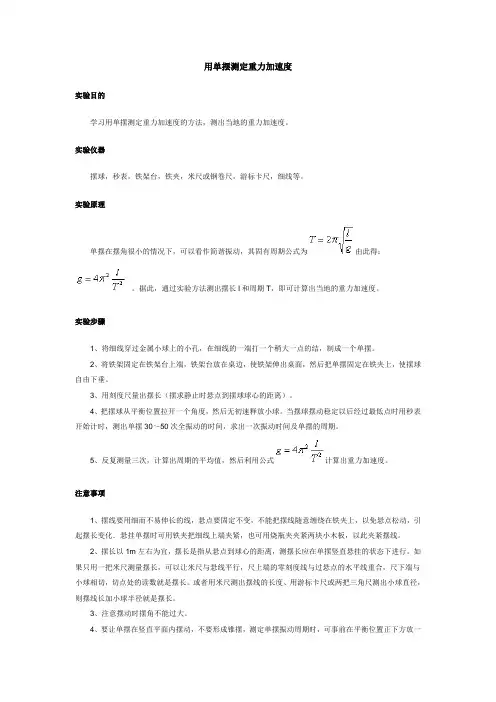

用单摆测定重力加速度
用单摆测定重力加速度实验目的学习用单摆测定重力加速度的方法，测出当地的重力加速度。
实验仪器摆球，秒表，铁架台，铁夹，米尺或钢卷尺，游标卡尺，细线等。
实验原理单摆在摆角很小的情况下，可以看作简谐振动，其固有周期公式为由此得：。
据此，通过实验方法测出摆长l和周期T，即可计算出当地的重力加速度。
实验步骤1、将细线穿过金属小球上的小孔，在细线的一端打一个稍大一点的结，制成一个单摆。
2、将铁架固定在铁架台上端，铁架台放在桌边，使铁架伸出桌面，然后把单摆固定在铁夹上，使摆球自由下垂。
3、用刻度尺量出摆长（摆求静止时悬点到摆球球心的距离）。
4、把摆球从平衡位置拉开一个角度，然后无初速释放小球。
当摆球摆动稳定以后经过最低点时用秒表开始计时，测出单摆30～50次全振动的时间，求出一次振动时间及单摆的周期。
5、反复测量三次，计算出周期的平均值，然后利用公式计算出重力加速度。
注意事项1、摆线要用细而不易伸长的线，悬点要固定不变，不能把摆线随意缠绕在铁夹上，以免悬点松动，引起摆长变化．悬挂单摆时可用铁夹把细线上端夹紧，也可用烧瓶夹夹紧两块小木板，以此夹紧摆线。
2、摆长以1m左右为宜，摆长是指从悬点到球心的距离，测摆长应在单摆竖直悬挂的状态下进行。
如果只用一把米尺测量摆长，可以让米尺与悬线平行，尺上端的零刻度线与过悬点的水平线重合，尺下端与小球相切，切点处的读数就是摆长。
或者用米尺测出摆线的长度、用游标卡尺或两把三角尺测出小球直径，则摆线长加小球半径就是摆长。
3、注意摆动时摆角不能过大。
4、要让单摆在竖直平面内摆动，不要形成锥摆，测定单摆振动周期时，可事前在平衡位置正下方放一支铅笔或一块橡皮作为记号，在摆球经过平衡位置时开始默数，默数全振动次数要与振动周期同步，注意摆球每经过平衡位置两次才完成一次全振动。
开头用倒数的方法、后来才顺数：即默数“5，4，3，2，1，0，1，2，…30”，数到“0”时启动秒表，数至30”时关闭秒表。
用单摆测量重力加速度

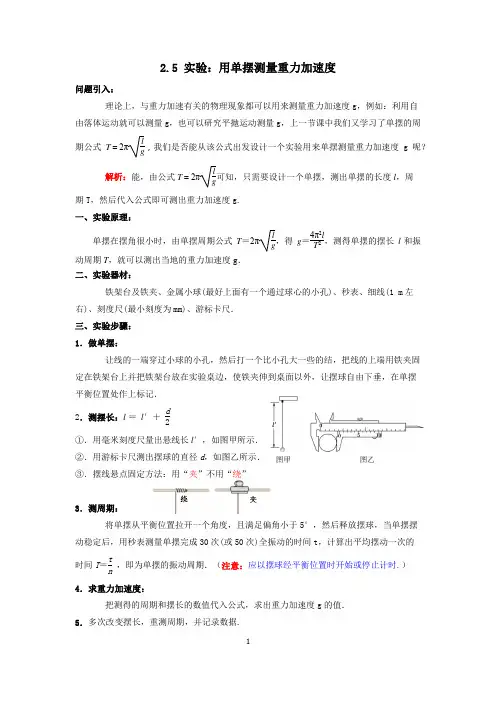

2.5 实验：用单摆测量重力加速度问题引入：理论上，与重力加速有关的物理现象都可以用来测量重力加速度g ，例如：利用自由落体运动就可以测量g ，也可以研究平抛运动测量g ，上一节课中我们又学习了单摆的周期公式T ＝2πlg，我们是否能从该公式出发设计一个实验用来单摆测量重力加速度g 呢？解析：能，由公式T ＝2πlg可知，只需要设计一个单摆，测出单摆的长度l ，周期T ，然后代入公式即可测出重力加速度g. 一、实验原理：单摆在摆角很小时，由单摆周期公式T ＝2πl g ，得g ＝4π2lT2，测得单摆的摆长l 和振动周期T ，就可以测出当地的重力加速度g ． 二、实验器材：铁架台及铁夹、金属小球(最好上面有一个通过球心的小孔)、秒表、细线(1 m 左右)、刻度尺(最小刻度为mm)、游标卡尺． 三、实验步骤： 1．做单摆：让线的一端穿过小球的小孔，然后打一个比小孔大一些的结，把线的上端用铁夹固定在铁架台上并把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自由下垂，在单摆平衡位置处作上标记． 2．测摆长：l ＝ l ′＋ d2①．用毫米刻度尺量出悬线长l ′，如图甲所示． ②．用游标卡尺测出摆球的直径d ，如图乙所示． ③．摆线悬点固定方法：用“夹”不用“绕”3．测周期：将单摆从平衡位置拉开一个角度，且满足偏角小于5°，然后释放摆球，当单摆摆动稳定后，用秒表测量单摆完成30次(或50次)全振动的时间t ，计算出平均摆动一次的时间T ＝tn，即为单摆的振动周期．（注意：应以摆球经平衡位置时开始或停止计时.） 4．求重力加速度：把测得的周期和摆长的数值代入公式，求出重力加速度g 的值．5．多次改变摆长，重测周期，并记录数据.四、数据处理：方案一：平均值法改变摆长，重做几次实验．计算出每次实验的重力加速度．最后求出几次实验得到的重力加速度的平均值，即可作为本地区的重力加速度．分别以l和T 2为纵坐标和横坐标，作出l ＝g4π2T 2的图象，它应该是过原点的一条直线，根据这条直线可以求出斜率k，则重力加速度值g ＝4π2k.由于l－T的图象不是直线，不便于进行数据处理，所以采用l－T 2的图象，目的是将曲线转换为直线，便于利用直线的斜率计算重力加速度．五、误差分析：1．系统误差：主要来自于单摆模型本身是否符合要求，即悬点是否固定，摆球和摆长是否符合要求，最大摆角是否不超过5°，是否在同一竖直平面内摆动等。

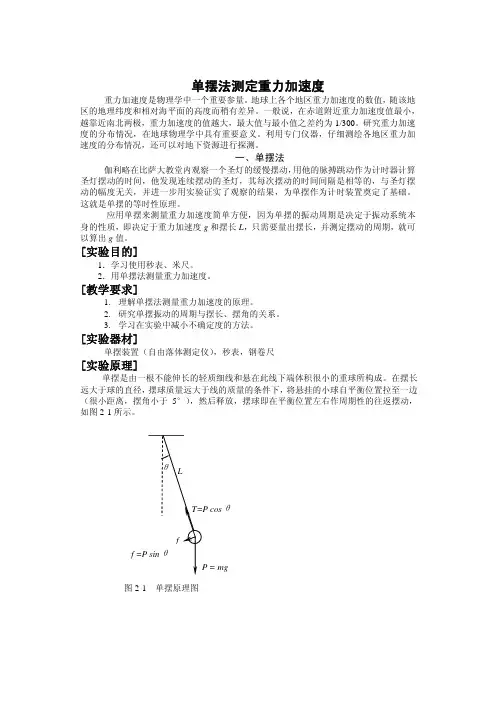

单摆法测量重力加速度
1．学习使用秒表、米尺。 2．用单摆法测量重力加速度。
[教学要求]
1. 理解单摆法测量重力加速度的原理。 2. 研究单摆振动的周期与摆长、摆角的关系。 3. 学习在实验中减小不确定度的方法。
[实验器材]
单摆装置（自由落体测定仪），秒表，钢卷尺
[实验原理]
单摆是由一根不能伸长的轻质细线和悬在此线下端体积很小的重球所构成。在摆长 远大于球的直径，摆球质量远大于线的质量的条件下，将悬挂的小球自平衡位置拉至一边 （很小距离，摆角小于 5°），然后释放，摆球即在平衡位置左右作周期性的往返摆动， 如图 2-1 所示。
（2-8）
s2t1-s1t2= g (t22t1-t12t2) 2
于是得到
g
=
⎜⎜⎝⎛
s2 t2 t2
− s1 t1
− t1
⎟⎟⎠⎞
（2-9）
2
[实验步骤]
（一） 按式（2-6）测定重力加速度
1．将重锤悬挂在铁芯上，调节底座螺旋，使支柱处于铅直状态后，取下重锤。
2．捏紧气囊，使它吸住小球。将第一个光电门固定在小球恰好不挡光的地方，调整
−
t
2 2
− 2t1t2
t22t1 − t12t2
∂ ln g ∂t 2
=
− s1 s2t1 − s1t2
− 2t1t2 − t12 t22t1 − t12t2
[注意事项]
1．调节仪器铅直放置，上下两光电门中心在同一条铅垂线上，使小球下落时的中心
通过两个光电门的中心。
2．对每一时间值要进行多次测量。
关，而且与摆动的角振幅有关，其公式为：
T=T0[1+( 1 )2sin2 θ +( 1× 3 )2sin2 θ T0 为θ接近于 0o 时的周期，即 T0=2π L g
实验08：用单摆测定重力加速度
实验08：用单摆测定重力加速度一．实验目的：（1）会用单摆测定当地的重力加速度g；（2）会正确使用秒表。
二．实验原理：在偏角很小时，单摆的运动可看作是简谐运动，其固有周期为T=2π√L/g它与偏角的大小及摆球的质量无关，将公式变形后可得g=4π^2 L/T^2，故只要测定摆长和周期，就可以求出当地的重力加速度g．三．实验器材：不易伸长的细线(约1m)，带孔的小钢球和小木球，铁架台，米尺，游标卡尺，秒表．四．实验步骤：(1)取长约1m的细丝线穿过带孔的小钢球，打一个比孔略大一些的结，做成单摆；(2)把线的上端用铁夹固定在铁架台的支架上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记．2．测摆长：用毫米刻度尺量出悬线长l′，准确到毫米，测三次，取平均值；用游标卡尺测出摆球的直径d，在不同位置测三次，取平均值，则摆长l=l′+d/2．将测量结果填入表格中．3．测周期：把单摆从平衡位置拉开一个角度(小于5°)释放，让小球摆动，待摆动平稳后用秒表测出单摆完成30~50次全振动所用时间t，求出小球完成一次全振动所用的时间t，这个时间就是单摆的周期，即T=t/N(N为全振动的次数)．重复本步骤3次，再计算周期的平均值T=(T1+T2+T3)/3，将结果填入表格。
4．改变摆长，重复上述步骤并做好记录，实验完毕，整理好器材。
5．计算重力加速度：(1)公式法：测出30次或50次全振动的时间t，利用T=t/N，求出周期；不改变摆长，反复测量三次，算出三次测得的周期的平均值，然后代入公式g=4π^2 L/T^2，求重力加速度，改变摆长后算出每次实验的重力加速度值并取平均，即可看作本地的重力加速度．2)图像法：由单摆周期公式可得：L=g/4π^2·T^2，因此，分别测出一系列摆长L对应的周期T，作L－T2的图象，图象应是一条通过原点的直线，求出图线的斜率k=g/4π^2，即可利用g=4π2k求得重力加速度值。
实验：用单摆测定重力加速度课件
2
对实验器材、实验原理、注意事项的 考查
例1 (1)在用单摆测定重力加速度的实验中，应选
用的器材为________．
A．1米长细线
B．1米长粗线
C．10厘米细线
D．泡沫塑料小球
E．小铁球
F．1/10秒刻度秒表
G．时钟
H．厘米刻度米尺
I．毫米刻度米尺
●( 2 ) 在 该 实 验 中 ， 单 摆 的 摆 角 φ 应 _ _ _ _ _ _ _ _ ， 从 摆 球 经 过 ________ 开 始 计 时 ， 测 出 n 次 全 振动的时间为t，用毫米刻度尺测出摆线长为L， 用游标卡尺测出摆球的直径为d.用上述物理量 的符号写出测出的重力加速度的一般表达式为 g＝________.
根据 T＝2π
l g
又 T＝nt ，l＝L＋d2得 g＝4π2Lt＋2 d2n2. 【答案】 (1)AEFI
(2)小于 10° 平衡位置
4π2L＋d2n2 t2
实验数据的获取及处理 例2 下表是用单摆测定重力加速度实验中获得的 有关数据：
摆长l(m) 0.4 0.5 0.6 0.8 1.0 1.2 周期T2(s2) 1.6 2.2 2.4 3.2 4.0 4.8 (1)利用上述数据，在如图11－6－4所示的坐标 中描出lT2图象．
实验：用单摆测定重力加速度
一、实验目的 1．利用单摆测定当地的重力加速度． 2．巩固和加深对单摆周期公式的理解．
二、实验原理
单摆在偏角很小(如小于 10°)时的摆动，可以看成
是简谐运动．其固有周期为 T＝2π 4π2l
gl ，由此可
得 g＝____T__2_____.据此，只要测出___摆__长__l____
图11－6－2
第十五章 实验十三 用单摆测定重力加速度
实验十三 用单摆测定重力加速度目标要求 1.知道利用单摆测定重力加速度的原理.2.掌握利用单摆测量重力加速度的方法．实验技能储备1．实验原理当摆角较小时，单摆做简谐运动，其运动周期为T ＝2πl g ，由此得到g ＝4π2lT2，因此，只要测出摆长l 和振动周期T ，就可以求出当地的重力加速度g 的值． 2．实验器材单摆、游标卡尺、毫米刻度尺、停表． 3．实验过程(1)让细线的一端穿过金属小球的小孔，做成单摆．(2)把细线的上端用铁夹固定在铁架台上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记，如图所示．(3)用毫米刻度尺量出摆线长度l ′，用游标卡尺测出金属小球的直径，即得出金属小球半径r ，计算出摆长l ＝l ′＋r .(4)把单摆从平衡位置处拉开一个很小的角度(不超过5°)，然后放开金属小球，让金属小球摆动，待摆动平稳后测出单摆完成30～50次全振动所用的时间t ，计算出单摆的振动周期T . (5)根据单摆周期公式，计算当地的重力加速度． (6)改变摆长，重做几次实验． 4．数据处理(1)公式法：利用T ＝t N 求出周期，算出三次测得的周期的平均值，然后利用公式g ＝4π2lT 2求重力加速度．(2)图像法：根据测出的一系列摆长l 对应的周期T ，作l －T 2的图像，由单摆周期公式得l ＝g4π2T2，图像应是一条过原点的直线，如图所示，求出图线的斜率k，即可利用g＝4π2k求重力加速度．5．注意事项(1)一般选用一米左右的细线．(2)悬线顶端不能晃动，需用夹子夹住，保证悬点固定．(3)应在小球自然下垂时用毫米刻度尺测量悬线长．(4)单摆必须在同一平面内振动，且摆角小于5°.(5)选择在摆球摆到平衡位置处时开始计时，并数准全振动的次数．考点一教材原型实验例1(2023·江苏南通市模拟)某小组在“用单摆测量重力加速度”实验中：(1)组装单摆时，用一块开有狭缝的橡皮夹牢摆线的上端，再用铁架台的铁夹将橡皮夹紧，如图甲所示．这样做的目的有__________；A．保证摆动过程中摆长不变B．需要改变摆长时便于调节C．保证摆球在同一竖直平面内摆动(2)安装好实验装置后，先用刻度尺测量摆线长l，再用游标卡尺测量摆球直径d，其示数如图乙所示，则d＝________ mm；(3)某次实验过程中，用秒表记录时间的起点应该是摆球运动过程中的________________(选填“最高点”或“最低点”)；(4)该组同学测出五组单摆振动周期T与摆长L的数据如表，请在图丙中作出T2－L关系图像．根据图像算出重力加速度g＝________ m/s2(结果保留3位有效数字)．次数1234 5L/m0.500 00.600 00.700 00.800 00.900 0T/s 1.43 1.55 1.67 1.78 1.90T2/s2 2.04 2.40 2.79 3.17 3.61(5)若测量值与当地重力加速度值相比偏大，可能原因是____________________(写出一个)．答案(1)AB(2)18.9(3)最低点(4)见解析图9.84(9.83～9.89范围内均可)(5)见解析解析(1)用一块开有狭缝的橡皮夹牢摆线，可以在需要改变摆长时便于调节；用铁架台的铁夹将橡皮夹紧，从而保证摆动过程中摆长不变．上述做法并不能保证摆球在同一竖直平面内摆动，故选A、B.(2)由题图乙可知摆球直径为d＝18 mm＋9×0.1 mm＝18.9 mm.(3)摆球在最高点附近运动速度较小，人由于视觉原因不可能精确定位摆球是否经过最高点，由此造成时间测量的相对误差较大．摆球在最低点附近速度较大，因位置判断造成的误差对时间测量的影响较小，所以应在摆球经过最低点时开始计时．(4)作出T2－L关系图像如图所示．根据单摆周期公式有T ＝2πL g 变形可得T 2＝4π2L g ，所以图像的斜率为k ＝4π2g ＝3.610.9s 2/m ，解得g ≈9.84 m/s 2.(5)本实验通过累积法来测量周期，即测量摆球完成n 次全振动的总时间t ，从而求得周期，若计算时不慎将n 的值记录得偏大，则所测周期偏小，会造成g 的测量值偏大．实验时，摆球有时不一定严格在竖直面内运动，而是做圆锥摆运动，在摆角为θ的情况下，小球向心力为F ＝mg tan θ＝m 4π2T2L sin θ，解得T ＝2πL cos θg，由上式可知摆球做圆锥摆运动时，所测周期比严格做单摆运动时偏小，从而造成g 的测量值偏大．还有可能在实验过程中，铁夹处摆线出现了松动，使摆长的真实值比测量值偏大，从而造成g 的测量值偏大． 例2 在“用单摆测量重力加速度”的实验中，由单摆做简谐运动的周期公式得到g ＝4π2lT 2，只要测出多组单摆的摆长l 和运动周期T ，作出T 2－l 图像，就可以求出当地的重力加速度，理论上T 2－l 图像是一条过坐标原点的直线．(1)某同学在家里做用单摆测量重力加速度的实验，但没有合适的摆球，他找到了一块外形不规则的长条状的大理石块代替了摆球(如图)，以下实验步骤中存在错误或不当的步骤是________(只填写相应的步骤前的字母即可)．A ．将石块用细尼龙线系好，结点为N ，将尼龙线的上端固定于O 点B ．用刻度尺测量ON 间尼龙线的长度L 作为摆长C ．将石块拉开一个大约5°的角度，然后由静止释放D ．从石块摆到最低点时开始计时，当石块第30次到达最低点时结束计时，记录总时间为t ，由T ＝t30得出周期E ．改变ON 间尼龙线的长度再做几次实验，记下相应的L 和TF ．求出多次实验中测得的L 和T 的平均值作为计算时使用的数据，代入公式g ＝⎝⎛⎭⎫2πT 2l ，求出重力加速度g(2)该同学根据实验数据作出的T 2－L 图像如图所示：①由图像求出的重力加速度g ＝________ m/s 2(取π2＝9.87)．②由于图像没有能通过坐标原点，求出的重力加速度g 值与当地真实值相比________(选填“偏大”“偏小”或“不变”)；若利用g ＝4π2lT 2，采用公式法计算，则求出重力加速度g 值与当地真实值相比________(选填“偏大”“偏小”或“不变”)． 答案 (1)BDF (2)①9.87 ②不变 偏小解析 (1)该同学以上实验步骤中有错误或不当的步骤的是B 、D 、F ，B 步骤中摆长应是悬点到大理石块重心的距离；D 步骤中第30次经过最低点，则此单摆一共完成了15个全振动，所以周期为T ＝t15；F 步骤中必须先分别求出各组L 和T 值对应的g ，再取所求得的各个g的平均值．(2)①图像的斜率k ＝4πg 2＝ 4.0－0[99－(－1)]×10－2 s 2/m ＝4 s 2/m ，所以加速度g ＝9.87 m/s 2. ②根据T ＝2πL g 得T 2＝4π2L g ，根据数学知识可知，T 2－L 图像的斜率k ＝4π2g，则当地的重力加速度g ＝4π2k ，由于图像不通过原点，则T 2＝4π2l g ＝4π2(L ＋r )g ＝4π2L g ＋4π2r g，根据数学知识可知，对于T 2－L 图像来说两种情况下图像的斜率不变，所以测得的g 值不变；经分析可知出现上述图像不过坐标原点的原因是摆长测量值偏小，若利用g ＝4π2lT 2计算，则求出的重力加速度g 值与当地真实值相比偏小．考点二 探索创新实验例3 滑板运动场地有一种常见的圆弧形轨道，其截面如图所示，某同学用一辆滑板车和手机估测轨道半径R (滑板车的长度远小于轨道半径)．主要实验过程如下：(1)用手机查得当地的重力加速度为g ；(2)找出轨道的最低点O ，把滑板车从O 点移开一小段距离至P 点，由静止释放，用手机测出它完成n 次全振动的时间t ，算出滑板车做往复运动的周期T ＝________；(3)将滑板车的运动视为简谐运动，则可将以上测量结果代入R ＝________(用T 、g 表示)中计算出轨道半径． 答案 (2)t n (3)gT 24π2解析 (2)(3)滑板车做往复运动的周期T ＝tn，根据单摆的周期公式有T ＝2πR g ，得R ＝gT 24π2. 课时精练1．利用如图甲所示的装置做“用单摆测重力加速度”的实验． (1)实验室有如下器材可供选用： A ．长约1 m 的细线 B ．长约1 m 的橡皮绳 C ．直径约2 cm 的均匀铁球 D ．直径约5 cm 的均匀木球 E ．秒表 F ．时钟G ．10分度的游标卡尺 H ．最小刻度为毫米的米尺用了米尺后，还需要从上述器材中选择________(填写器材前面的字母)．(2)用10分度的游标卡尺测量小球的直径d ，测量的示数如图乙所示，读出小球直径的值为________ mm.(3)将符合实验要求的单摆悬挂在铁架台上，将其上端固定，下端自由下垂．用米尺测量摆线长度为L .小球在竖直平面内小角度平稳摆动后，测得小球完成n 次全振动的总时间为t ，请写出重力加速度的表达式g ＝________.(用L 、d 、n 、t 表示)(4)正确操作后，根据多次测量数据计算出实验所在处的重力加速度值，比较后发现：此值比北京的重力加速度值略小，则实验所在处的地理位置与北京的主要不同点可能是__________________________________________(写出一条即可)．答案 (1)ACEG (2)17.6 (3)4π2n 2⎝⎛⎭⎫L ＋d2t 2(4)实验所在处比北京纬度低或海拔高(其他答案合理也可)解析 (1)摆线的长度不能伸长，所以摆线选择长约1 m 的细线，摆球选择质量大、体积小的球，所以选择直径约2 cm 的均匀铁球，实验中需要用秒表测量单摆摆动的时间，从而得出周期，实验中需用10分度的游标卡尺测量摆球的直径，故选A 、C 、E 、G .(2)游标卡尺的主尺读数为17 mm ，游标尺读数为0.1×6 mm ＝0.6 mm ，则小球直径为17.6 mm. (3)单摆的摆长l ＝L ＋d 2，单摆的周期T ＝tn，根据T ＝2πl g 得g ＝4π2lT 2＝4π2n 2⎝⎛⎭⎫L ＋d 2t 2. (4)多次测量数据计算出实验所在处的重力加速度值比北京的重力加速度值略小，可能实验所在处纬度低或海拔比较高．2．在“用单摆测量重力加速度”的实验中．(1)安装好实验装置后，先用游标卡尺测量摆球直径d ，测量的示数如图所示，则摆球直径d ＝________ cm ，再测量摆线长为l ，则单摆摆长L ＝________(用d 、l 表示)；(2)摆球摆动稳定后，当它到达________(填“最低点”或“最高点”)时启动停表开始计时，并记录此后摆球再次经过最低点的次数n (n ＝1、2、3、…)，当n ＝60时刚好停止计时．此时的停表如图所示，其读数为________ s ，该单摆的周期为T ＝________ s(周期要求保留三位有效数字)；(3)计算重力加速度测量值的表达式为g ＝______(用T 、L 表示)，如果测量值小于真实值，原因可能是________；A ．将摆球经过最低点的次数n 记少了B ．计时开始时，停表启动稍晚C ．将摆线长当成了摆长D ．将摆线长和球的直径之和当成了摆长(4)正确测量不同摆长L 及相应的单摆周期T ，并在坐标纸上画出T 2与L 的关系图线，如图所示．由图线算出重力加速度的大小g ＝________ m/s 2(保留3位有效数字，计算时π2取9.86)．答案 (1)1.84 d2＋l (2)最低点 67.5 2.25(3)4π2LT2 AC (4)9.86解析 (1)摆球直径d ＝1.8 cm ＋0.1 mm ×4＝1.84 cm ；单摆摆长L ＝d2＋l ；(2)摆球摆动稳定后，当它到达最低点时启动停表开始计时，并记录此后摆球再次经过最低点的次数n (n ＝1、2、3、…)，当n ＝60时刚好停止计时．此时的停表读数为67.5 s ，该单摆的周期为T ＝t n 2＝67.530 s ＝2.25 s ；(3)根据T ＝2πL g 计算重力加速度测量值的表达式为g ＝4π2LT2，将摆球经过最低点的次数n 记少了，则计算周期T 偏大，则g 测量值偏小，选项A 正确；计时开始时，停表启动稍晚，则周期测量值偏小，则g 测量值偏大，选项B 错误；将摆线长当成了摆长，则L 偏小，则g 测量值偏小，选项C 正确；将摆线长和球的直径之和当成了摆长，则L 偏大，则g 测量值偏大，选项D 错误． (4)根据T ＝2πL g 可得T 2＝4π2g L ，由图像可知k ＝4π2g ＝4.85－3.251.20－0.80s 2/m ＝4 s 2/m ，解得g ＝9.86 m/s 2.3．(1)在“探究单摆周期与摆长的关系”的实验中，两位同学用游标卡尺测量小球的直径的操作如图甲、乙所示．测量方法正确的是________(选填“甲”或“乙”)．(2)实验时，若摆球在垂直纸面的平面内摆动，为了将人工记录振动次数改为自动记录振动次数，在摆球运动的最低点的左、右两侧分别放置一激光光源与光敏电阻，如图丙所示．光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图像如图丁所示，则该单摆的振动周期为________．若保持悬点到摆球顶点的绳长不变，改用直径是原摆球直径2倍的另一摆球进行实验，则该单摆的周期将________(选填“变大”“不变”或“变小”)，图丁中的Δt将________(选填“变大”“不变”或“变小”)．答案(1)乙(2)2t0变大变大解析(1)游标卡尺应该用两外测量爪对齐的地方测量，正确的是题图乙．(2)一个周期内小球应该两次经过最低点，使光敏电阻的阻值发生变化，故周期为T＝t1＋2t0可知，周期变大；每次经过最低点－t1＝2t0；摆球的直径变大后，摆长变长，根据T＝2πlg时小球的挡光的时间变长，即Δt变大．4．某同学用图(a)所示的沙漏摆研究单摆的运动规律．实验中，木板沿图示O′O方向移动，根据漏在板上的沙描出了如图(b)所示的图形，然后分别沿中心线OO′和沙漏摆摆动方向建立直角坐标系，并测得图(b)中Oa＝ab＝bc＝cd＝s，则：(1)该同学认为此图像经过适当处理可看成单摆的振动图像，则其横坐标表示的物理量应为________；(2)若该同学利用计时器测得沙漏摆的周期为T，则木板移动的速度表达式为v＝________；(3)该同学利用该装置测定当地的重力加速度，他认为只有少量沙子漏出时，沙漏重心的变化可忽略不计，但是重心位置不确定，于是测量了摆线的长度L，如果此时他直接利用单摆周期公式计算重力加速度，则得到的重力加速度值比真实值________(选填“偏大”“偏小”或“相等”)，若要避免由于摆长无法准确测量产生的误差，则可通过改变沙漏摆的摆线长L ，测出对应的周期T ，并绘制________图像，根据图像的斜率可求得重力加速度，此时__________________________________表示沙漏摆的重心到摆线下端的距离． 答案 (1)时间 (2)2sT(3)偏小 T 2－L 图像与横轴L 的交点到坐标原点的距离解析 (1)该同学认为此图像经过适当处理可看成单摆的振动图像，则其横坐标表示的物理量应为时间；(2)若该同学利用计时器测得沙漏摆的周期为T ，则木板移动的速度表达式为v ＝2sT ；(3)根据T ＝2πL g ，可得g ＝4π2LT2，则只用摆线长作为单摆的摆长，则L 偏小，测得的重力加速度值偏小；若沙漏摆的重心到摆线下端的距离为h ，则摆长为L ＋h ，根据T ＝2πL ＋hg，可得T 2＝4π2g L ＋4π2hg，则可绘制T 2－L 图像，根据图像的斜率可求得重力加速度，当T ＝0时L ＝－h ，则图像与横轴L 的交点到坐标原点的距离表示沙漏摆的重心到摆线下端的距离． 5．某实验小组利用图示装置做“用单摆测量重力加速度”的实验．(1)该组同学先测出悬点到小球球心的距离l ，然后用秒表测出单摆完成n 次全振动所用的时间t .请写出重力加速度的表达式g ＝____________；(用所测物理量表示)(2)在图甲所示装置的基础上再增加一个速度传感器，如图乙所示，将摆球拉开一小角度使其做简谐运动，速度传感器记录了摆球振动过程中速度随时间变化的关系，如图丙所示的v －t 图线．由图丙可知，该单摆的周期T ＝________ s ；(3)更换摆线长度后，多次测量，根据实验数据，利用计算机作出T 2－l 图像，并根据图像处理得到方程T 2＝4.00l ＋0.037 (s 2)．由此可以得出当地的重力加速度g ＝________ m/s 2.(取π2＝9.86，结果保留三位有效数字)答案 (1)4π2n 2l t 2 (2)2.0 (3)9.86 解析 (1)根据题意可得，单摆的周期为T ＝t n，单摆周期计算公式为T ＝2πl g ，联立可得g ＝4π2n 2l t2. (2)由题图丙可知，该单摆的周期为2.0 s.(3)由上述分析可知T ＝2πl g ，T 2＝4π2g l ，结合题中T 2＝4.00l ＋0.037 (s 2)，可得4π2g ＝4 s 2/m ，g ＝π2 m/s 2＝9.86 m/s 2.。
实验13 用单摆测量重力加速度的大小
实验用单摆测量重力加速度的大小用单摆测量重力加速度的大小。
由单摆的周期公式T＝2π lg ，可得出g＝4π2T2l，测出单摆的摆长l和振动周期T，就可求出当地的重力加速度g。
带中心孔的小钢球、约1 m长的细线、带有铁夹的铁架台、游标卡尺、毫米刻度尺、停表。
1．测摆长用毫米刻度尺量出摆线长L(精确到毫米)，用游标卡尺测出小球直径D，则单摆的摆长l＝L＋D2。
2．测周期将单摆从平衡位置拉开一个角度(不超过5°)，然后释放小球，记下单摆摆动30次或50次全振动的总时间，算出平均每摆动一次全振动的时间，即为单摆的振动周期T。
数据处理的两种方法：方法一：公式法。
根据公式T＝2πlg ，g＝4π2lT2。
将测得的几组周期T和摆长l分别代入公式g＝4π2l T 2中算出多组重力加速度g 的值，再求出g 的平均值，即为当地重力加速度的值。
方法二：图像法。
由单摆的周期公式T ＝2π l g 可得l ＝g 4π2T 2，因此以摆长l 为纵轴，以T 2为横轴描点作图，作出的l -T 2图像理论上是一条过原点的直线，如图所示，求出图像的斜率k ，即可求出g 值。
g ＝4π2k ，k ＝l T 2＝Δl ΔT 2。
1．本实验的系统误差主要来源于单摆模型本身是否符合要求，即：悬点固定，小球质量大、体积小，细线轻质非弹性，振动是在同一竖直平面内的振动，这些要求是否符合。
2．本实验的偶然误差主要来自时间的测量和摆线长度的测量，因此，要从摆球通过平衡位置时开始计时，不能多计或漏计摆球全振动次数。
使用刻度尺测量摆线长度时，要多次测量取平均值以减小误差。
3．利用图像法处理数据具有形象、直观的特点，同时也能减小实验误差。
利用图像法分析处理时要特别注意图像的斜率及截距的物理意义。
1．小球选用密度大的钢球。
2．选用1 m 左右难以伸缩，且尽量轻的细线。
3．悬线顶端不能晃动，需用夹子夹住，保证悬点固定。
4．单摆必须在同一平面内振动，且摆角小于5°。
实验__用单摆测定重力加速度
随堂训练·能力达标
1
2
3
4
5
6
7
3. 几名学生进行野外考察，登上一山峰后，他们想粗略测 出山顶处的重力加速度．于是他们用细线拴好石块 P 系在树枝上做成一个简易单摆，如图 7 所示．然后用随 身携带的钢卷尺、电子手表进行了测量．同学们首先测 出摆长 L，然后将石块拉开一个小角度，由静止释放， 使石块在竖直平面内摆动，用电子手表测出单摆完成 n 次 全振动所用的时间 t.
1
2
3
4
5
6
7
4. 某同学在正确操作和测量的情况下，测得多组摆长 L 和对应的 周期 T，画出 L－T2 图线，如图 8 所示．出现这一结果最可能的 原因是：摆球重心不在球心处，而是在球心的正 ____ 方 ( 选填 “上”或“下”)． 为了使得到的实验结果不受摆球重心位置无法 准确确定的影响，他采用恰当的数据处理方法：在图线上选 图8
3． 实验步骤
(1)让细线的一端穿过金属小球的小孔，然后打一个比小孔大一些的线结，做成单摆． (2)把细线的上端用铁夹固定在铁架台上， 把铁架台放在实验桌边， 使铁夹伸到桌面以外， 让摆球自然下垂，在单摆平衡位置处作上标记，如实验原理图．
(3)用毫米刻度尺量出摆线长度 l′， 用游标卡尺测出摆球的直径， 即得出金属小球半径 r， 计算出摆长 l＝ l′＋ r. (4)把单摆从平衡位置处拉开一个很小的角度 (不超过 5° )，然后放开金属小球，让金属小 球摆动，待摆动平稳后测出单摆完成 30～50 次全振动所用的时间 t，计算出金属小球完 t 成一次全振动所用时间，这个时间就是单摆的振动周期，即 T＝ (N 为全振动的次数)， N 反复测 3 次，再算出周期 T ＝ (5)改变摆长，重做几次实验。 T1＋ T2＋T3 . 3
实验：用单摆测重力加速度(解析版)
第5节实验：用单摆测重力加速度一、教材原型实验1．用单摆测定重力加速度的实验装置如图1所示。
（1）选用合适的器材组装成单摆后，主要步骤如下：①将单摆上端固定在铁架台上①让刻度尺的零刻度线对准摆线的悬点，测摆长L①记录小球完成n次全振动所用的总时间t①根据单摆周期公式计算重力加速度g的大小根据图2所示，测得的摆长L=________cm；重力加速度测量值表达式g=_________（用L、n、t表示）；（2）实验中为测量单摆的周期，将摆球从平衡位置拉开一个角度（小于5°），然后释放摆球，从摆球运动到___________处（选填“平衡位置”或“释放点位置”）开始计时；（3）为减小实验误差，多次改变摆长L，测量对应的单摆周期T，用多组实验数据绘制T2-L图像，如图3所示。
由图可知重力加速度g=___________（用图中字母表示）；（4）关于本实验，下列说法正确的是________（选填选项前的字母）。
A．需要用天平称出小球的质量B．测量摆长时，要让小球静止悬挂再测量C．摆长一定的情况下，摆的振幅越大越好【答案】98.502224Lntπ平衡位置()22122214L LT Tπ--B【详解】（1）[1]刻度尺的最小分度值为1mm，以小球中心为准，根据读数规则读数为98.50cm。
[2]测量单摆的周期为tTn=而单摆的理论周期为2T=2224πLngt=（2）[3]测量单摆的周期时，应该从摆球运动到平衡位置时开始计时，以此来减小计时误差。
（3）[4]对单摆的周期公式进行变形可得224πT Lg=根据图中斜率值，可得22221214πT TL L g-=-解得()22122214πL L gT T-=-（4）[5]A．本实验通过单摆的周期来测量当地的重力加速度，不需要摆球的质量，故A错误；B．测量摆长时，要让小球静止悬挂再测量，可以更精确地测量出悬点到球心的距离，故B正确；C．单摆只有在摆角小于或等于5°时才能看作是简谐运动，故C错误。
用单摆测定重力加速度
三、实验器材(有哪些)
带孔小钢球一个、 细丝线一条(长约 1 m)、 毫米刻度尺一把、 秒表、游标卡尺、带铁夹的铁架台。
四、实验步骤(怎么做)
1．做单摆
取约 1 m 长的细丝线穿过带孔的小钢球，并打一个比小孔 大一些的结，然后把线的另一端用铁夹固定在铁架台上，并把 铁架台放在实验桌边， 使铁夹伸到桌面以外， 让摆球自然下垂。
e．拉开摆球，使摆线偏离平衡位置不大于 5° ，释放摆球， 当摆球振动稳定后，从平衡位置开始计时，记下摆球做 50 次全 Δt 振动所用的时间 Δt，则单摆周期 T＝ 50
[解析]
(1)游标卡尺读数：18 mm＋6×0.1 mm＝18.6 mm；
(2)摆线细一些有助于减小空气阻力， 伸缩性小一些保证摆长 不变，尽可能长一些使周期较大，容易测量，故 a 正确。摆球质 量大一些， 体积小一些能减小空气阻力对实验的影响， 故 b 正确。 根据 T＝2π l g可知，周期 T 与摆幅无关，且摆角太大时，小
解析： (1)刻度尺的零点对准摆线的悬点， 故单摆的摆长 l＝(88.50 2.00 － )cm＝87.50 cm＝0.875 0 m。 2 秒表的读数 t＝(60＋15.2) s＝75.2 s。 t 单摆的周期 T＝n＝1.88 s。 4π2l (2)由公式 g＝ 2 可知， g 偏小的原因可能是测量摆长 l 时， 测量 T 值比真实值偏小或测量周期偏大，故选项 A、B、C 正确。
图实－1－4
(3)下列振动图像真实地描述了对摆长约为 1 m 的单摆进行周期 测量的四种操作过程，图中横坐标原点表示计时开始， A、B、 C 均为 30 次全振动的图像，已知 sin 5° ＝0.087，sin 15° ＝0.26， 这四种操作过程合乎实验要求且误差最小的是 ________(填字母 代号)。
【高中物理】实验：用单摆测量重力加速度课件 高二上学期物理人教版(2019)选择性必修第一册
4π2
示)．其斜率k＝ ，由图象的斜率即可求出重力加速度g.
意义
T 2 / 2
4.4
三
大
意
义
4.0
3.6
3.2
2.8
横纵轴截距的意义
面积的意义
斜率的意义
求解
2.4
2.0
0.5 0.6
0.7
0.8
0.9
1.0
L/m
在直线上取两个相距较远读数准
确的点（坐标纸上的十字交叉点）
来求斜率。
实
验
思
维
与
①
计算摆长，由此得到的T2－L图象是图乙中的________(填“①”“②”或“③”)，由图乙可得当地重
4 2
不变
力加速度g＝________；由此得到的g值会________(填“偏小”“不变”或“偏大”)．
例4
如图甲所示，某学习小组在实验室做“用单摆测定重力加速度”的实验．
跟
我
走
(1)若用秒表测出单摆完成n次全振动所用的时间t.请写出周期的表达式T＝
A．不应在小球经过最低点时开始计时，应该在小球运动到最高点时开始计时
B．开始计时后，不应记录小球经过最低点的次数，而应记录小球做全振动的次数
C．不应作t2－L图线，而应作t－L图线
√
1
D．不应作t2－L图线，而应作t2－(L＋2d)图线
例6
跟
我
走
大
显
身
手
某日，风和日丽，天高气爽，你和朋友一道历经千辛万苦登上了一座
大
显
身
手
________.
(2)若利用拉力传感器记录拉力随时间变化的关系图象如图乙所示，由图乙
用单摆测量重力加速度ppt课件
3.关于单摆图像，回答下列问题
(1)造成图线不过坐标原点的原因可能是
____测__量___摆__长__时___漏__掉___了__摆___球__的__半___径____。 (2)由图像求出的重力加速度g＝__9__.8__7__m/s2(取π2＝9.87)。 (3)如果测得的g值偏小，可能的原因是____B____。
如图甲所示，在摆球运动的 最低点位置的左右两侧分别 放置一激光光源与光敏电阻， 光敏电阻与某一自动记录仪 相连，该仪器可以显示光敏电阻的阻值R随时间t变化的曲线，如图乙所 示。摆球摆动到最低点时，挡住激光使得光敏电阻的阻值增大(或I小)， 从t1时刻开始，再经过两次挡光完成一个周期，故该单摆的振动周期为 2t0。
A.测摆长时摆线拉得过紧 B.摆线上端悬点未固定，振动中出现松动，使摆线长度增加了 C.开始计时时，停表过迟按下 D.实验时误将49次全振动记为50次
4.用单摆测量重力加速度的创新实验方案
人工计数时，需要在摆球经过最低点时按下停表，但是在实际操作中，经常 会过早或过晚按下停表，导致误差较大，因此可以用自动计数代替人工.
1、在《用单摆测定重力加速度》的实验中，以下各实验步骤中有
错误的是（ ）
A．在未悬挂好摆球之前先测好摆长; B．测得的摆长为10cm;
BDA
C．将摆球拉离平衡位置，最大偏角小于5º，让摆球在竖直平面内
振动;
D．当摆球第一次通过平衡位置时开始计时，以后摆球每经过平
衡位置都计数，数到30时停止计时，所测时间即为单摆振动30个
周期的时间 .
2．某同学在“用单摆测量重力加速度”的实验 中进行了如下的操作： (1)用游标尺为10分度(测量值可精确到0.1 mm) 的游标卡尺测量摆球直径，游标卡尺的示数如 图甲所示，摆球直径为________ cm。把摆球用 细线悬挂在铁架台上，测量摆线长，通过计算 得到摆长l。 (2)用停表测量单摆的周期。当单摆摆动稳定且 到达最低点时开始计时并计数为0，单摆每经过 最低点计数一次，当数到n＝60时停表的示数如 图乙所示，该单摆的周期是T＝________ s(结 果保留3位有效数字)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
估算的方法。
实验原理
一、单摆的一级近似的周期公式为
由此通过测量周期T,摆长l求重力加速度.
二、不确定度均分原理
在间接测量中，每个独立测量的量的不确定度都会对最终结果的不确定度有贡献。
如果已知各测量之间的函数关系，可写出不确定度传递公式，并按均分原理，将测量结果的总不确定度均匀分配到各个分量中，由此分析各物理量的测量方法和使用的仪器，指导实验。
一般而言，这样做比较经济合理。
对测量结果影响较大的物理量，应采用精度较高的仪器，而对测量结果影响不大的物理量，就不必追求高精度仪器。
实验内容
右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s.
二.对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求.
三.自拟实验步骤研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关系,试分析各项误差的大小.
四.自拟试验步骤用单摆实验验证机械能守恒定律.
实验器材:
单摆仪
游标卡尺
螺旋测微器
电子秒表米尺
实验数据。
