火炬塔架施工方案

CPFCC/ZH-PR-0012中海石油珠海陆上终端工程

火炬塔架施工方案

（一版）

编制：李季

审核：易小彬

批准：王志伟

中油一建珠海终端项目部

2005年7月30 日

施工文件报审表工程名称：中海石油番禺/惠州气田开发项目珠海终端工程

目录

1、目的-------------------------------------------------------------------------1

2、编制依据-------------------------------------------------------------------1

3、施工程序-------------------------------------------------------------------1

4、施工方案-------------------------------------------------------------------1

5、塔架、构件到货验收----------------------------------------------------2

6、基础交接验收-------------------------------------------------------------2

7、杆件组对方案-------------------------------------------------------------2

8、质量要求-------------------------------------------------------------------6

9、质量记录-------------------------------------------------------------------7 附图一：塔架组对相对位置布意图

附图二：0-40m段塔架组对用砖敦布置图

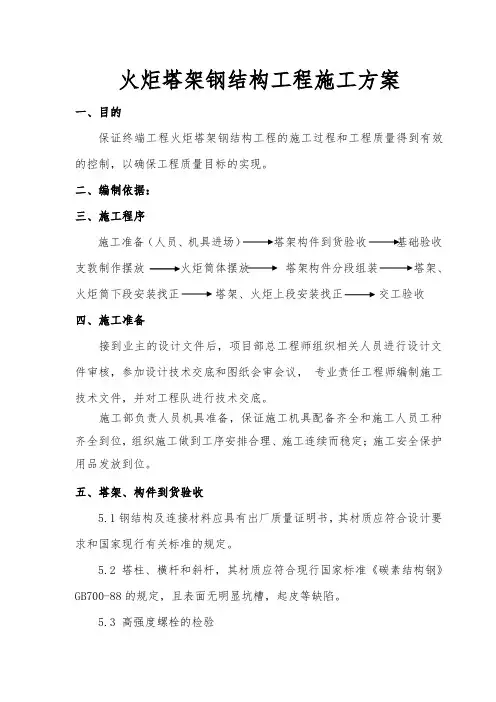

一、目的

保证终端工程火炬塔架钢结构工程的施工过程和工程质量得到有效的控制，以确保工程质量目标的实现。

二、编制依据：

2.1施工图纸

2.2《钢结构工程施工及验收规范》GB50205-95

2.3《钢结构工程质量检验评定标准》GB50211-95

2.4《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82-91

2.5《塔桅钢结构工程施工及验收规范》CECS80-96

2.6《石油化工特殊钢结构工程施工及验收规范》SHJ507-87

三、施工程序

施工准备（人员、机具进场）塔架构件到货验收基础验收支敦制作摆放火炬筒体摆放塔架构件分段组装塔架、火炬筒下段安装找正塔架、火炬上段安装找正交工验收四、施工准备

接到业主的设计文件后，项目部总工程师组织相关人员进行设计文件审核，参加设计技术交底和图纸会审会议，专业责任工程师编制施工技术文件，并对工程队进行技术交底。

施工部负责人员机具准备，保证施工机具配备齐全和施工人员工种齐全到位，组织施工做到工序安排合理、施工连续而稳定；施工安全保护用品发放到位。

五、塔架、构件到货验收

5.1钢结构及连接材料应具有出厂质量证明书，其材质应符合设计要求和国家现行有关标准的规定。

5.2 塔柱、横杆和斜杆，其材质应符合现行国家标准《碳素结构钢》GB700-88的规定，且表面无明显坑槽，起皮等缺陷。

5.3 高强度螺栓的检验

为确保高强度螺栓连接副的施工质量可靠，施工单位应按出厂批号复检，每批号随机抽检8套，复验扭拒系数和标准偏差。每批号抽检3套与构件相同材质、相同处理方法的试件复验抗滑移系数。复验数据应符合相应国家标准及设计要求。

六、基础交接验收

火炬安装前进行基础的交接验收，基础混凝土强度应达到设计要求；基础混凝土周围回填夯实完毕；基础轴线标志和标高基准点准确齐全；

允许偏差项目应符合下表的要求：

七、杆件组对方案

根据现场条件和设计结构，采用分件组装，组对成段后，在标高40000m处分两段吊装。

7.1制作支敦

构件的组对分三段进行，第一段组对0-40米的塔架，第二段组对40-70米的塔架，第三段组对剩余部分；每段组对时在所有的塔架节点位置制作支敦，保证每一根杆件都有至少一个支点支撑。三段塔架组对的相对位置见附图一。

按照附图二的样式进行支敦位置的测量放线，在支敦位置挖1.2米见方，深30cm的敦坑，用劈山石虚铺30cm厚填平敦坑，然后用强夯夯实，支敦用红砖砌筑，一米见方，支敦砌筑至地面以上0.5米左右，然后上表面用水准仪抄平。

7.2构件的清理检查

每件构件组装前应对其质量进行检查，对变形、缺陷超过允许偏差的应由制造厂家进行处理，合格后方可安装。并将其表面的油污、泥砂和灰尘等杂物清除干净。

7.3构件的组对

将一个面上的杆件按照顺序在支敦上进行摆放，与支敦接触部分用胶皮隔离，杆件相连部分采用高强螺栓连接，一个面组对完成后，搭设脚手架安装另外的一根柱子及其连接梁。柱脚位置用DN200的钢管连接，连接方式见下图:

每件构件组对时应立即进行初步找正，找正时应根据风力、温差、日照等外界环境因素的影响采取相应的调整措施。组对完成的火炬塔架在胎具上进行相对尺寸的检验，尤其是塔架柱脚之间相对尺寸和分段位置杆件的相对尺寸的检验。

7.4分段吊装

拟采用250吨履带吊分两段进行吊装，第一段0-40米，吊装重量68吨，第二段40-76.5米，吊装重量36吨。

第一、二段吊装采用板式吊耳进行吊装，板式吊耳焊接在一片假法兰板上，三个吊耳向心安装，如附图三所示。

待塔柱初步找正后，安装其连接横杆和斜杆。横杆斜杆安装时应防止磕碰塔柱，影响塔柱的垂直度。当天安装的钢构件应形成稳定的空间体系。

塔架制作安装允许偏差如下：
