第八章光学系统的像质评价

第八章光学系统的像质评价
出现“伪分辨现像”;
第三节 点列图
在几何光学的成像过程中,由一点发出的许多条 光线经光学系统成像后,由于像差的存在,使 其在像面上不再集中于一点,而是形成一个分 布在一定范围内的弥散斑图形,称为点列图。
在点列图中利用这些点的密集程度来衡量光学系 统的成像质量的方法称为点列图法。
利用点列图法来评价照相物镜等的成像质量时, 通常是利用集中30%以上的点或光线所构成的 图形区域作为其实际有效弥散斑,弥散斑直径 的倒数为系统的分辨率。
第一节 瑞利判断和中心亮度
一、瑞利(Reyleigh)判断
实际波面与参考球面波之间的最大波像差不超过 时,
4 此波面可看作是无缺陷的。
参考 优点:便于实际应用; 缺点:从光波传播光能的观点看,瑞利判断不够严密; 适用于:小像差光学系统,如:望远物镜,显微物镜, 微缩物镜,制版物镜等。
接收器分辨率 极值曲线
第二节 分辨率
分辨率是反映光学系统能分 辨物体细节的能力。
瑞利指出:能分辨的两个等亮
度点间的距离对应艾里斑的半 径,即一个亮点的衍射图案中 点与另一个亮点的衍射图案的 第一暗环重合时,这两个亮点 则能被分辨。
根据衍射理论,无限远物体被理想光学系统形成 的衍射图案中,第一暗环半径对出射光瞳中心 的张角为:
二、中心点亮度
光学系统存在像差时,其成像衍射的中心亮度(爱 里斑亮度)与不存在像差时衍射斑的中心亮度的 比值来表示光学系统的成像质量;这个比值称为
中心点亮度,用S.D.表示。
斯托列尔(K.Strehl)准则:当S.D. ≥0.8时,认 为光学系统的成像质量是完善的。
适用于:小像差光学系统,计算复杂。
第四节 光学传递函数评价成像质量
把物平面分解成无限多个物点 物面图形的分解

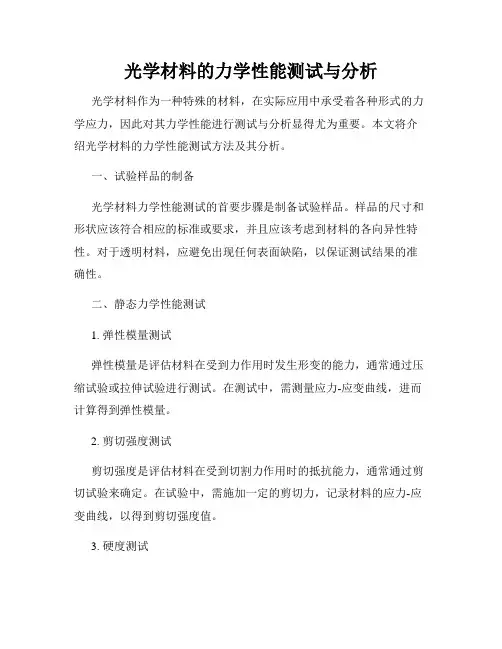

光学材料的力学性能测试与分析

光学材料的力学性能测试与分析

光学材料的力学性能测试与分析光学材料作为一种特殊的材料,在实际应用中承受着各种形式的力学应力,因此对其力学性能进行测试与分析显得尤为重要。

本文将介绍光学材料的力学性能测试方法及其分析。

一、试验样品的制备光学材料力学性能测试的首要步骤是制备试验样品。

样品的尺寸和形状应该符合相应的标准或要求,并且应该考虑到材料的各向异性特性。

对于透明材料,应避免出现任何表面缺陷,以保证测试结果的准确性。

二、静态力学性能测试1. 弹性模量测试弹性模量是评估材料在受到力作用时发生形变的能力,通常通过压缩试验或拉伸试验进行测试。

在测试中,需测量应力-应变曲线,进而计算得到弹性模量。

2. 剪切强度测试剪切强度是评估材料在受到切割力作用时的抵抗能力,通常通过剪切试验来确定。

在试验中,需施加一定的剪切力,记录材料的应力-应变曲线,以得到剪切强度值。

3. 硬度测试硬度测试是评估材料抵抗表面变形和塑性变形的能力,常用的测试方法有洛氏硬度、维氏硬度等。

通过在试样表面施加一定负荷,并测量压痕的深度或直径,得出相应的硬度值。

三、动态力学性能测试动态力学性能测试主要是对材料在振动或冲击等动态载荷下的性能进行评估。

1. 振动测试振动测试主要包括固有频率和阻尼比的测量。

通过在试样上施加一定频率和振幅的振动,利用高精度传感器测量振动频率和振幅的变化,进而计算得到固有频率和阻尼比。

2. 冲击测试冲击测试主要评估材料在接受突发冲击时的性能表现。

通过在试样上施加冲击载荷,记录载荷与位移或时间的关系,以得到冲击应力和应变曲线,从而评估材料的抗冲击能力。

四、力学性能分析在得到试验数据后,还需要对其进行力学性能分析。

根据不同的测试方法和试验结果,可以进行以下分析:1. 弹性模量与材料的组成、晶体结构和晶格缺陷之间的关系分析,以确定材料的力学特性。

2. 剪切强度与材料的晶体结构、晶面取向以及晶格缺陷之间的关系分析,了解材料的受力性能和断裂机制。

3. 硬度值与材料的晶体结构、晶格缺陷以及内部应力之间的关系分析,评估材料的硬度和抗刮擦性能。

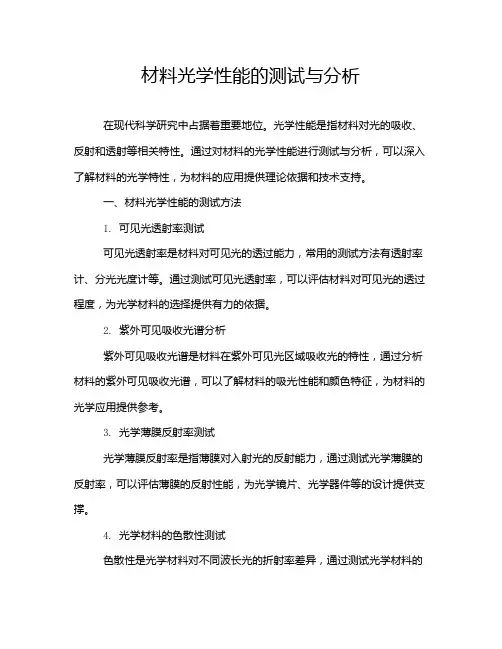

材料光学性能的测试与分析

材料光学性能的测试与分析

材料光学性能的测试与分析在现代科学研究中占据着重要地位。

光学性能是指材料对光的吸收、反射和透射等相关特性。

通过对材料的光学性能进行测试与分析,可以深入了解材料的光学特性,为材料的应用提供理论依据和技术支持。

一、材料光学性能的测试方法1. 可见光透射率测试可见光透射率是材料对可见光的透过能力,常用的测试方法有透射率计、分光光度计等。

通过测试可见光透射率,可以评估材料对可见光的透过程度,为光学材料的选择提供有力的依据。

2. 紫外可见吸收光谱分析紫外可见吸收光谱是材料在紫外可见光区域吸收光的特性,通过分析材料的紫外可见吸收光谱,可以了解材料的吸光性能和颜色特征,为材料的光学应用提供参考。

3. 光学薄膜反射率测试光学薄膜反射率是指薄膜对入射光的反射能力,通过测试光学薄膜的反射率,可以评估薄膜的反射性能,为光学镜片、光学器件等的设计提供支撑。

4. 光学材料的色散性测试色散性是光学材料对不同波长光的折射率差异,通过测试光学材料的色散性,可以了解材料对光的色散效应,为光学器件的设计和应用提供理论指导。

二、材料光学性能的分析手段1. 数据处理与分析在测试材料光学性能时,产生大量的数据,需要进行数据处理与分析。

常用的数据处理方法有统计分析、图像处理、光谱分析等,通过数据处理与分析,可以从大量的数据中提取出有用的信息,为研究提供支持。

2. 光学性能的理论分析除了实验数据的处理与分析,还需进行光学性能的理论分析。

通过光学理论模型的建立与分析,可以深入了解材料的光学特性,为材料的应用提供理论依据。

3. 光学性能的相关性分析光学性能是综合性能,与材料的组分、结构等因素密切相关。

通过光学性能与材料组分、结构等因素的相关性分析,可以揭示光学性能形成的原因,为提高材料的光学性能提供思路。

三、材料光学性能的应用1. 光学镜片与光学器件材料的光学性能直接影响光学镜片和光学器件的性能。

通过对材料光学性能的测试与分析,可以筛选出适合的材料,为光学镜片与光学器件的设计提供参考。

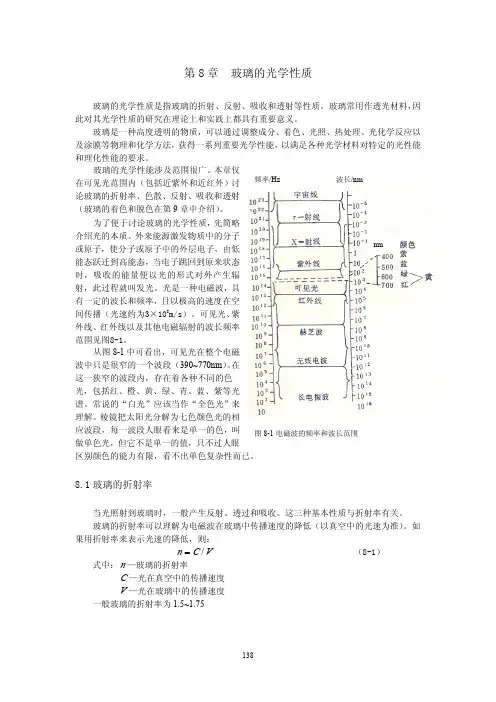

第八章玻璃的光学性能

第八章玻璃的光学性能

第8章玻璃的光学性质玻璃的光学性质是指玻璃的折射、反射、吸收和透射等性质。

玻璃常用作透光材料,因此对其光学性质的研究在理论上和实践上都具有重要意义。

玻璃是一种高度透明的物质,可以通过调整成分、着色、光照、热处理、光化学反应以及涂膜等物理和化学方法,获得一系列重要光学性能,以满足各种光学材料对特定的光性能和理化性能的要求。

玻璃的光学性能涉及范围很广。

本章仅在可见光范围内(包括近紫外和近红外)讨论玻璃的折射率、色散、反射、吸收和透射(玻璃的着色和脱色在第9章中介绍)。

为了便于讨论玻璃的光学性质,先简略介绍光的本质。

外来能源激发物质中的分子或原子,使分子或原子中的外层电子,由低能态跃迁到高能态,当电子跳回到原来状态时,吸收的能量便以光的形式对外产生辐射,此过程就叫发光。

光是一种电磁波,具有一定的波长和频率,且以极高的速度在空间传播(光速约为3×108m/s)。

可见光、紫外线、红外线以及其他电磁辐射的波长频率范围见图8-1。

从图8-1中可看出,可见光在整个电磁波中只是很窄的一个波段(390~770nm )。

在这一狭窄的波段内,存在着各种不同的色光,包括红、橙、黄、绿、青、蓝、紫等光谱。

常说的“白光”应该当作“全色光”来理解。

棱镜把太阳光分解为七色颜色光的相应波段,每一波段人眼看来是单一的色,叫做单色光,但它不是单一的值,只不过人眼区别颜色的能力有限,看不出单色复杂性而已。

8.1玻璃的折射率当光照射到玻璃时,一般产生反射、透过和吸收。

这三种基本性质与折射率有关。

玻璃的折射率可以理解为电磁波在玻璃中传播速度的降低(以真空中的光速为准)。

如果用折射率来表示光速的降低,则:VC n /=(8-1)式中:n —玻璃的折射率C —光在真空中的传播速度V —光在玻璃中的传播速度一般玻璃的折射率为1.5~1.75频率/Hz 图8-1电磁波的频率和波长范围波长/nmnm光在真空中的传播速度不同于在玻璃中的传播速度,因为光波是电磁波,而玻璃内部有着各种带电的质点,如离子、离子集团和电子。

第八章光学系统的像质评价和像差公差

第八章光学系统的像质评价和像差公差

第八章光学系统的像质评价和像差公差光学系统的像质评价和像差公差是光学设计中非常重要的内容,对于确保光学系统的成像效果和减小像差具有重要意义。

本文将从像质评价和像差公差两个方面进行详细介绍。

第一部分:像质评价在光学系统设计中,像质评价是衡量系统成像效果好坏的一项重要指标。

像质评价可以通过不同的参数来进行,如分辨率、畸变、像场曲率等。

1.分辨率:分辨率是指系统能够分辨出最小细节的能力。

在光学系统中,分辨率受到折射率、孔径、波长等因素的影响。

分辨率的提高可以通过增加系统的孔径、减小像散等方法来实现。

2.畸变:畸变是指光学系统成像时图像相对于参考图像的形变情况。

主要分为径向畸变和切向畸变两种。

径向畸变是指图像中心与边缘的变形情况,切向畸变是指图像的扭曲情况。

畸变的产生主要是由于光学元件的形状和定位误差导致的,可以通过优化元件设计和加强装配精度来减小畸变。

3.像场曲率:像场曲率是指光学系统各个像点的焦距随着物距的变化情况。

如果像场曲率过大,会导致成像不清晰,失去焦点。

可以通过调整透镜曲率半径、引入焦点平面等方法来改善像场曲率。

第二部分:像差公差像差是指光学系统成像时图像与理想像之间的差异,它是光学系统中不可避免的问题。

为了减小像差,需要对光学系统进行像差公差的设计和控制。

1.球面像差:球面像差是由于透镜表面的曲率或者抛物率与光线的入射角度不匹配导致的成像失真。

可以通过优化透镜表面形状和选择合适的材料来减小球面像差。

2.形状像差:形状像差是光学元件的形状不规则或者安装位置偏差导致的成像失真。

可以通过优化元件设计和加强装配精度来减小形状像差。

3.色差:色差是指透镜对不同波长的光具有不同的折射率,从而导致颜色偏差。

色差主要分为色散和像散两种。

色散是指透镜对不同波长的光具有不同的聚焦效果,像散是指不同波长的光成像位置不一致。

可以通过使用多片透镜组合、引入补偿透镜等方法来减小色差。

在光学系统设计中,像质评价和像差公差是重要的内容,对于确保系统的成像效果和减小像差具有重要意义。

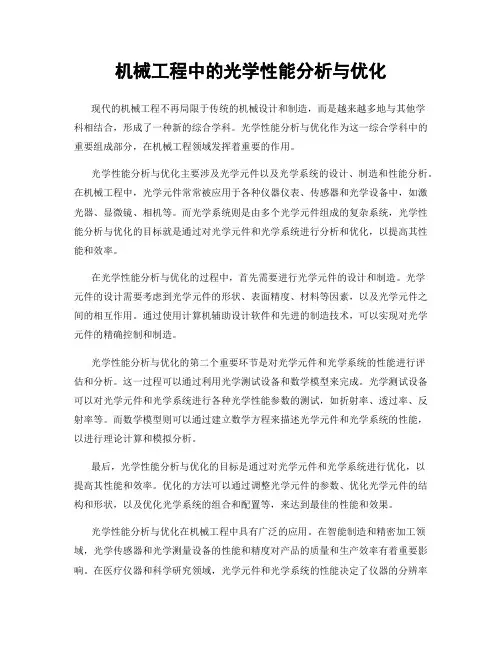

机械工程中的光学性能分析与优化
