开关电源拓扑结构优缺点
反激式正激式推挽式半桥式全桥式开关电源优缺点
反激式正激式推挽式半桥式全桥式开关电源优缺点反激式开关电源是一种常见的开关电源拓扑结构，其工作原理是利用电感储能和电容滤波器来实现电压变换。
以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。
1.反激式开关电源：优点：-体积小，结构简单，成本较低。
-输出电流大，适用于一些高功率应用。
-效率较高，在负载率低时仍能提供稳定的输出电压。
缺点：-输出电压稳定性较差，容易受到输入电压波动的影响。
-输入电流波形不纯净，含有较高的谐波成分。
-输出电流变化较大时容易产生振荡和噪音。
2.正激式开关电源：优点：-输出电压稳定性较好，能够提供较为纯净的输出电流。
-输出电流较大，适用于一些高负载应用。
-效率较高，在大部分负载条件下都能保持较高的效率。
缺点：-体积较大，结构相对复杂。
-成本较高。
-在负载率低时效率较低。
3.推挽式开关电源：优点：-输出频率较高，适用于一些高频应用。
-输出电压稳定性较好。
-体积相对较小，结构简单。
缺点：-输出电流相对较小。
-效率较低，在大负载条件下会有较大的功率损耗。
-容易受到电容和电感等元器件的损耗影响，导致输出电压不稳定。
4.半桥式开关电源：优点：-输出电压稳定性较好。
-输出电流较大。
-效率较高。
-结构简单，成本相对较低。
缺点：-输入电流波形较复杂，含有较高的谐波成分。
-输出电流较小负载时容易出现振荡。
-适用负载范围较窄。
5.全桥式开关电源：优点：-输出电压稳定性较好。
-输出电流较大。
-效率较高。
-结构简单，成本相对较低。
缺点：-输入电流波形较复杂，含有较高的谐波成分。
-输出电流较小负载时容易出现振荡。
-适用负载范围较窄。
总结：根据以上分析，不同的开关电源拓扑在不同应用场景中具有不同的优缺点。
在选择开关电源时，应根据具体应用需求，综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素，选择最适合的拓扑结构。
开关电源拓扑结构概述(降压,升压,反激、正激)
开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
开关电源拓扑结构。
D1
NU o NU o Ui
N是变压器的变压比
Uo
Up Ni
iL
iL1 N
Hale Waihona Puke I L max N
2Io N
2U o NR
Ui D1Ts NL
i L1
Ui D1Ts L
L Ui D1Ts R 2U o
Flyback变换器的优缺点比较
优点： 1、电路简单，能高效提供多路直流输出，因此适合多组输 出的要求，并可通过调节占空比D1的大小升压或降压。 2、输出功率为20~100w，可以同时输出不同的电压且有较 好的电压调整率。不需接输出滤波电感，使反激变换器成本 降低，体积减小。 缺点： 1、输出的纹波电压较大，外特性差，负载调整精度不高， 因此输出功率受到限制,通常应用于150W 以下。适用于相对 固定的负载。 2、与其他隔离变换器相比效率较低。
K由接通突然转为关断瞬间，流过变压器初级线 圈的电流i1突然为0，由于磁通不能突变，因此， 在K关断的Toff期间，变压器铁心中的磁通主要由 N2线圈回路中的电流来维持,N2中产生反激电流 ，流过D向电容C和负载R供电。
开关管导通 时等效电路
开关管关断 时等效电路
Buck-Boost拓扑结构简介
反激式变压器开关电源的工作情况同BUCK-BOOST拓扑极为相似。
另两种电感电流模式的介绍
CCM模式 D1+D2=1
DCM模式 D1+D2<1
Uo D1 Ui (D1 D2 )
二、Boost拓扑结构——升压式变换电路（非隔离）
Boost变换器：也称升压式变换器，是一种输出电压高 于输入电压的单管不隔离直流变换器。 该稳压电路元器件与前面讲的Buck变换电路一样，只是 摆放位置不同，由此导致其功能也不同。
开关电源的基本拓扑结构
总结词
半桥型拓扑结构通过两个开关管和电容器的组合，实现输出电压的调节。
详细描述
在半桥型拓扑结构中，两个开关管交替导通和关断，通过调节占空比来调节输出电压。 这种拓扑结构适用于需要较高电压、大电流输出的应用场景，如逆变器和电机驱动等。
全桥型（Full-Bridge）
总结词
全桥型拓扑结构通过四个开关管的组合 ，实现输出电压的调节。
降压-升压型开关电源工作原理
总结词
根据输入电压和输出电压的大小关系，自动切换降压 或升压模式。
详细描述
在降压-升压型开关电源中，根据输入电压和输出电压 的大小关系，自动切换降压或升压模式。当输入电压 高于输出电压时，自动进入降压模式；当输入电压低 于输出电压时，自动进入升压模式。
反相开关型开关电源工作原理
VS
详细描述
在全桥型拓扑结构中，四个开关管两两交 替导通和关断，通过调节占空比来调节输 出电压。这种拓扑结构适用于需要极高电 压、大电流输出的应用场景，如高压直流 输电等。
03 开关电源的工作原理
降压型开关电源工作原理
总结词
通过控制开关管开通和关断的时间，调节输 出电压的大小。
详细描述
在降压型开关电源中，输入电压首先经过开 关管，通过控制开关管的开通和关断时间来 调节输出电压的大小。当开关管开通时，输 入电压加在负载上，当开关管关断时，输入 电压与负载断开，输出电压因此得到调节。
升压型开关电源工作原理
要点一
总结词
通过控制开关管开通和关断的时间，实现输出电压高于输 入电压的功能。
要点二
详细描述
在升压型开关电源中，当开关管开通时，输入电压同时加 在负载和储能元件上，当开关管关断时，储能元件释放能 量，使输出电压高于输入电压。通过控制开关管的开通和 关断时间，实现输出电压的调节。
开关电源拓扑结构
开关电源拓扑结构回顾Lloyd H·Dixon Jr前言本文回顾了在开关电源中常用的三种基本电路系列即降压变换电路、升压变换电路和反激（或升降压）电路的特性，这三种电路均可以工作于电感断流或续流模式下。
工作方式的选择对整体电路特性有很大的影响。
所使用的控制方式也能有助于减少与拓扑和工作模式相关的问题。
三种以恒频率工作的控制方法包括：直接占空比控制、电压前馈、和电流模式（双环）控制。
本文还论述了三个基本电路的一些扩展，以及每种拓扑、工作模式、组合控制方法的相对优点。
一、三种基本拓扑结构：三种基本的拓扑结构降压式，升压式，反激式如图1所示。
串联式变换器（CUK）是反激式拓扑的倒置（不宜翻译为逆变，因其意思为DC－AC的变换），不作论述。
这三种不同的开关电路使用了三种相同的元件：电感，晶体管（晶体管包括三极管及MOSFET）和二极管，但是使用了不同的安放方式，（输出电容是滤波元件，不是开关电路的一部分）。
理论上，还有另外三种由这三种元件组成的T型结构的电路，但这三种是前面三种电路的简单镜像和在相反方向的耦合能量。
有一条在任何运行模式和控制方式下都适用于上述三种电路拓扑的原则：在稳态运行下，在每个开关周期内，电感两端的平均电压必须为零，否则平均感应电流将会改变，违反稳态前提。
三种基本电路系列的每一个在输入和输出电压、电流、占空比之间都有一个确定的关系。
例如：降压调整器的功能是使输出电压V0小于输入电压Vin，并和它Vin 有相同的极性。
升压电路的作用是使V大于Vin，并且有相同的极性。
反激拓扑电路的作用是使V0既可大于也可小于Vin，但是两者极性相反。
二、断流工作模式：在电感电流断续方式下，或者说“断流模式”下，降压、升压和反激电路的动作方式是相似的，电感电流在每个开关周期的最后部分期间为零（因此不连续）。
在每个周期的开始部分，感应电流从零增加，从输入端得到储存能量。
在周期的第二部分，所有储存的能量通过负载泄放，从输入端汲取能量到输出端。
开关电源拓扑结构

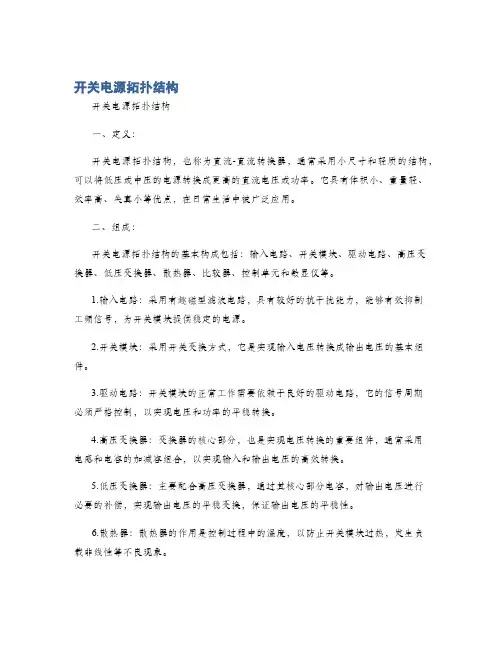

开关电源拓扑结构开关电源拓扑结构一、定义：开关电源拓扑结构，也称为直流-直流转换器，通常采用小尺寸和轻质的结构，可以将低压或中压的电源转换成更高的直流电压或功率。
它具有体积小、重量轻、效率高、失真小等优点，在日常生活中被广泛应用。
二、组成：开关电源拓扑结构的基本构成包括：输入电路、开关模块、驱动电路、高压变换器、低压变换器、散热器、比较器、控制单元和数显仪等。
1.输入电路：采用有趣磁型滤波电路，具有较好的抗干扰能力，能够有效抑制工频信号，为开关模块提供稳定的电源。
2.开关模块：采用开关变换方式，它是实现输入电压转换成输出电压的基本组件。
3.驱动电路：开关模块的正常工作需要依赖于良好的驱动电路，它的信号周期必须严格控制，以实现电压和功率的平稳转换。
4.高压变换器：变换器的核心部分，也是实现电压转换的重要组件，通常采用电感和电容的加减容组合，以实现输入和输出电压的高效转换。
5.低压变换器：主要配合高压变换器，通过其核心部分电容，对输出电压进行必要的补偿，实现输出电压的平稳变换，保证输出电压的平稳性。
6.散热器：散热器的作用是控制过程中的温度，以防止开关模块过热，发生负载非线性等不良现象。
7.比较器：根据负责负荷管理的外部参数，通过比较器对外围负载信号进行实时修正，以实现轻负荷和小信号振荡的功率幅度调节。
8.控制单元：负责实时调整驱动电路和散热器的信号，以保证正常的电源、散热和负载控制。
9.数字显示仪：它通常是比较器的表示，而数字显示仪则是总结比较器的信息的必要工具，以便调节者实时了解相关信息。
三、优势和应用1.优势：开关电源拓扑结构体积小、重量轻、抗干扰性好、效率高，具有波形失真小、可靠性好、节能效率高、温度补偿能力强等优点。
2.应用：开关电源拓扑结构宽泛地用于医疗设备，汽车、航空航天、工厂自动化设备等场景，得到了越来越多的认可与应用，预计将会在未来领域发挥重要作用。
详解开关电源拓扑结构的优缺点
看电压或电流波形的好坏，工程师通常会用其幅值、平均值、有效值、一次谐波等参量互相进行比较，其中幅值和平均值最为直观，因此，电压或电流的幅值与其平均值之比被称为脉动系数S，也有人用电压或电流的有效值与其平均值之比，则称为波形系数K。
小编在本文中就将盘点开关电源拓扑结构的优缺点，让它们尽在你的掌握之中。
首先先列出电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki的表示：Sv=Up/Ua——电压脉动系数 (1)Si=Im/Ia——电流脉动系数 (2)Kv=Ud/Ua——电压波形系数 (3)Ki=Id/Ia——电流波形系数 (4)上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或K。
脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S和K的值，显然是越小越好。
S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。
反激式开关电源的优点和缺点：(1)反激式开关电源的电压和电流的输出特性要比正激式开关电源的差反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。
即电压脉动系数等于2，电流脉动系数等于4。
反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。
由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。
特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。
(2)反激式开关电源的瞬态控制特性相对来说比较差由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。
开关电源llc拓扑优点
开关电源llc拓扑优点开关电源LLC拓扑是一种常见的开关电源拓扑结构，具有多方面的优点。
下面我们将详细介绍LLC拓扑的特点和应用，希望能为读者提供有效的指导意义。
首先，LLC拓扑具有高效率和高功率密度的优点。
相比传统的开关电源拓扑，LLC拓扑能提供更高的功率转换效率，减少能量损耗。
其高效率使得电源的热耗散减少，可实现更高的功率密度，适用于各类电子设备的紧凑设计。
其次，LLC拓扑具有较低的电磁干扰。
LLC拓扑采用谐振技术，在开关过程中产生的电磁噪声较小。
这对于需要低电磁干扰的应用场景尤为重要，比如无线通信设备、医疗设备等。
同时，LLC拓扑能有效滤除高频噪声，减少对其他电子设备的干扰。
第三，LLC拓扑具有较好的过载能力和稳定性。
由于LLC拓扑能自动调整频率和占空比，因此在负载变化较大的情况下能够保持较为稳定的输出电压和电流。
这种特点使得LLC拓扑在应对突发负载、瞬态响应等方面具有良好的性能，保护电子设备的稳定运行。
此外，LLC拓扑还具有输出电压精度高、响应速度快等特点。
LLC 拓扑在实际应用中可以实现较高的输出电压精度，满足对电源稳定性的要求。
同时，其响应速度快，可以快速响应负载变化，保持输出电压的稳定性，降低设备故障的风险。
综上所述，LLC拓扑作为一种优秀的开关电源拓扑结构，在多个方面具有突出的优势。
其高效率、低电磁干扰、过载能力和稳定性等特点，使其广泛应用于各类电子设备，提升设备性能和可靠性。
对于电源系统设计者来说，选择LLC拓扑结构能够有效改进开关电源的性能，实现更好的电能管理和节能效果。
因此，在实际应用中，我们应充分发挥LLC拓扑的优点，并结合具体的系统需求，进行合理的电源选型和设计，使得电子设备能够获得更稳定、高效、低噪声的电源供应，提高产品竞争力和用户体验。
开关电源主电路拓扑结构的分析与比较
开关电源主电路拓扑结构的分析与比较1 引言开关电源被誉为高效节能电源。
它代表着稳压电源的发展方向，现已成为稳压电源的主流产品。
开关电源的基本结构通常由DC/DC 功率转换主电路和控制电路两大部分所组成。
其中DC/DC 主电路进行功率转换，它是开关电源的核心部分，对电源设备的电性能、效率、温升、可靠性、体积和重量等指标有决定性的作用。
主电路中开关转换器的拓扑结构，是指能用于转换、控制和调节输入电压的功率开关元件和储能元件的不同配置。
开关转换器拓扑结构可分为两种基本类型：非隔离式和隔离式。
这两种类型中又各自包含有不同的电路拓扑种类。
2 非隔离开关转换器对于小功率DC/DC 转换器(例如100W 以下)，实际上用开关晶体管、开关二极管、电感、电容各一个，就可以组成一台非隔离式DC/DC 转换器，是各种DC/DC 转换器中最简单的拓扑。
其主电路的核心是三端PWM 开关，它表示DC/DC 转换器PWM 开关组合。
开关晶体管、开关二极管和电感元件的不同组合，可以构成降压(Buck)、升压(Boost)、降压-升压型(Buck-Boost)和升压-降压型(Boost -Buck)型4 种DC/DC 转换器的拓扑结构。
2.1 降压型拓扑结构降压型DC/DC 转换器将输入电压变换成0≤U0≤Ui 的稳定输出电压，所以又称降压开关电源。
图1 为降压型DC/DC 转换器的典型电路。
Ui 为输入电源，通常为电池或电池组。
S 是主开关管，二极管D 是辅助开关管，也称为整流管，一般使用具有较低正向导通电压的肖特基二极管。
S 是由来自控制电路的脉冲信号控制开关。
RL 表示负载电阻。
三电平单级拓扑电路的优缺点
三电平单级拓扑电路的优缺点
三电平单级拓扑电路是一种常见的电力电子变换器拓扑结构，
其优缺点如下：
优点：
1. 低谐波失真，三电平拓扑可以有效减小输出电压的谐波含量，提高电路的输出电压波形质量，减小对电网和负载的干扰。
2. 降低电磁干扰，相比传统的双电平逆变器，三电平拓扑可以
降低开关器件的开关频率，减小电磁干扰，提高整个系统的电磁兼
容性。
3. 减小电压应力，三电平拓扑可以降低开关器件的电压应力，
延长器件的使用寿命，提高系统的可靠性。
4. 适用于高功率应用，在高功率应用中，三电平拓扑能够更好
地控制开关器件的损耗，提高系统的效率和稳定性。
缺点：
1. 控制复杂，相比传统的双电平逆变器，三电平拓扑的控制策
略更为复杂，需要更高的控制精度和计算能力。
2. 成本较高，由于需要更多的开关器件和控制电路，三电平拓
扑的硬件成本相对较高。
3. 效率略低，在部分工况下，三电平拓扑的效率可能略低于双
电平逆变器，特别是在低负载情况下。
综上所述，三电平单级拓扑电路具有谐波失真低、电磁干扰小、电压应力小、适用于高功率应用等优点，但也存在控制复杂、成本
较高、效率略低等缺点。
在实际应用中，需要综合考虑具体的应用
场景和要求，选择合适的拓扑结构。
简述拓扑结构的优缺点
简述拓扑结构的优缺点
拓扑结构是计算机网络中常用的一种连接方式，它包括总线、星形、环形、网状等多种形式。
各种拓扑结构各有优缺点，下面简要介绍一下：
1. 总线结构：以一根主线为中心，连接多个设备，是最简单、最便宜的拓扑结构之一。
但如果主线故障，整个网络将瘫痪，而且不适合大型网络。
2. 星形结构：以中心设备为核心，连接多个外围设备。
优点是故障时只影响单个设备，易于维护和扩展。
缺点是必须有中心设备作为控制中心，成本较高。
3. 环形结构：以环形线路连接多个设备，每个设备只连接两个邻近的设备。
优点是数据传输效率高，但是对于大型网络来说，环路会变得非常复杂，不利于维护和扩展。
4. 网状结构：将每个设备都连接到其他多个设备上，形成多条路径。
优点是网络可靠性高，故障时不会影响整个网络。
但是成本较高，需要更多的设备和线路。
综上所述，选择适合自己网络的拓扑结构需要根据实际情况来决定。
如果是小型网络，可以选择总线或星形结构；而大型网络则需要选择更复杂的网状结构来提高可靠性。
- 1 -。
电源拓扑半桥全桥
电源拓扑半桥全桥
电源拓扑中的半桥和全桥电路结构具有不同的特点和应用场景：
- 全桥电路：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
主要优点包括：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
主要缺点是使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。
这种电路结构通常使用在1KW以上超大功率开关电源电路中。
- 半桥电路：电路的结构类似于全桥式，只是把其中的两只开关管换成了两只等值大电容。
主要优点包括：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
在选择电源拓扑时，需要根据实际应用场景的需求和参数，综合考虑其优缺点，选择最适合的拓扑结构。
各种开关电源拓扑结构总结
各种开关电源拓扑结构总结第一篇：各种开关电源拓扑结构总结各种结构拓扑结构的总结一．BUCK基本型降压电路，电路简洁，所需元件少，效率可以做到很高电路未实现隔离，大功率是对电路各种器件要求较高，稳定性不够高，灵活性不够。
二．BOOST基本升压电路，电路简洁，所需元件少，效率可以做到很高电路未实现隔离，大功率是对电路各种器件要求较高，如输出比较大的功率时开关管需要承受很大的脉冲电流，稳定性不够高，灵活性不够。
三．单端式a.单端正激，优点：该型是在BUCK型的基础上，加上一级隔离变压器，不仅做到了电路前后级之间的隔离，只要改变变压器的匝数，则可实现降压升压，外围元件较少。
缺点：开关关断时，变压器容易饱和，需要加磁复位绕组，对变压器绕制要求较高。
b．单端反击优点：电路结构相比于单端正激更加简单，变压器次级充当电感，元件更少。
缺点：当变压器存在漏感时会在原边形成很大的电流，对开关器件的损耗比较大，额外设计保护电路增加了设计负担，而且此种拓扑对变压器的设计上难度较大四．双端式a．半桥优点：可以减少原边开关元件的电压应力，半桥变换器是离线式开关电源的首选结构。
工作的两个半周期内充分利用了变压器原边绕组的PI和磁芯磁感应强度摆幅值，原边不需要能量回复绕组。
缺点：变压器磁芯容易出现阶梯形饱和问题，（可通过变压器中加入小气隙缓解，主要形成原因，正负脉冲时间不严格相等，整流二极管电压不严格相等。
稳态工作条件下，问题不大，但在瞬间负载变化的情况下，可能会导致严重问题如开关器件的损坏。
）b.推挽电路特点：对称结构，高频变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断优点：高频变压器磁利用率高，输出功率大，电源电压利用率高缺点：电流不平衡，容易出现变压器饱和的问题，对开关管的耐压值要求比较高。
五．四管隔离式全桥该结构使用的变压器绕组相对较少，对开关管耐压值要求相对于推挽较低。
但由于使用较多的开关管，损耗较大，驱动电路较复杂，该电路通常使用在1kw以上的超大功率电源上。
简述拓扑结构的优缺点
简述拓扑结构的优缺点
拓扑结构指的是计算机网络中各个节点之间的连接方式。
其优缺点如下：
优点：
1. 可靠性高：拓扑结构中各个节点之间可以形成多条路径，当其中一条路径出现故障时，其他路径可以继续保持网络的正常运行。
2. 扩展性强：拓扑结构可以根据需要灵活扩展，可以很方便地增加或减少节点，
而不会影响整个网络的稳定性。
3. 安全性高：拓扑结构可以采用一些安全措施，如防火墙、加密等，可以保护网络的安全。
4. 故障定位容易：拓扑结构中各个节点之间的连接关系清晰明了，当网络出现故障时，可以容易地定位故障点。
缺点：
1. 管理复杂：拓扑结构中的各个节点之间的连接关系较为复杂，需要进行精细的管理和维护，否则容易出现故障。
2. 成本较高：拓扑结构需要使用一些特殊的设备和技术，成本较高。
3. 可靠性降低：拓扑结构中的某些节点出现故障时，整个网络的可靠性会受到影响，因此需要采取一些措施来防止这种情况的发生。
4. 不适合小型网络：拓扑结构适用于大型网络，对于小型网络来说，这种结构可
能过于复杂，不方便管理。
了解各种电源拓扑的优缺点
了解各种电源拓扑的优缺点电源拓扑是电力系统中的关键概念，它描述了电力传输的方式和架构。
不同的电源拓扑具有各自的优缺点，本文将对几种常见的电源拓扑进行介绍，以帮助读者更好地了解它们。
1.单端正激变换器单端正激变换器（Flyback Converter）是一种常见的离线电源拓扑，具有简单、成本低廉的优点。
它使用变压器将输入电压转换为所需的输出电压。
然而，由于变压器的存在，单端正激变换器的功率密度相对较低，适用于低功率应用。
2.反激变换器反激变换器（Forward Converter）是另一种常用的离线电源拓扑，也使用变压器将输入电压转换为输出电压。
相比于单端正激变换器，反激变换器具有更高的功率密度和效率。
然而，反激变换器的控制较为复杂，不适用于一些特定应用。
3.电容耦合器电容耦合器（Capacitive Coupling）是一种简单的直流电源拓扑，常用于低功率和低成本的环境。
它通过电容器将输入电压耦合到负载上。
然而，电容耦合器的输出电压受电容器的质量和电容值的影响，因此其稳定性和可靠性相对较低。
4.同步整流器同步整流器（Synchronous Rectifier）是一种在开关转换电源中广泛使用的技术。
它通过同步开关管代替二极管实现电能转换。
同步整流器具有较低的导通压降和损耗，因此可以提高整体效率。
然而，同步整流器的设计和控制需要更高的技术要求和成本。
5.无刷直流电机驱动器无刷直流电机驱动器（Brushless DC Motor Driver）是一种用于控制无刷直流电机的电源拓扑。
它采用功率半导体器件来实现对无刷直流电机的控制。
无刷直流电机驱动器具有高效率、高精度的优点，适用于各种工业和家电应用。
然而，无刷直流电机驱动器的设计和调试相对复杂，需要较高的技术水平。
通过对这些不同的电源拓扑进行了解，我们可以选择适合特定应用的电源设计方案。
每种电源拓扑都具有其独特的优点和限制，我们可以根据实际需求和成本效益进行选择。
推挽式电路是什么推挽式开关电源的优缺点解析
推挽式电路是什么推挽式开关电源的优缺点解析推挽式电路（Push-pull circuit）是一种常见的功率放大电路，主要用于实现信号的放大和驱动。
它由两个互补的晶体管（通常一个是NPN型晶体管，另一个是PNP型晶体管）组成，一个用于信号的正半周放大，另一个用于信号的负半周放大。
推挽式电路在放大信号的同时，还可以实现信号的反相。
推挽式开关电源是一种常见的开关电源拓扑结构，它的主要特点是将输入的直流电转换为高频脉冲信号，再通过输出变压器进行变压和整流输出。
推挽式开关电源具有以下几个优点：1.高效率：推挽式开关电源具有较高的转换效率，通常可以达到90%以上。
这是因为它通过开关元件的快速开关来控制输出电压，并且在开关元件导通和关断的瞬间，电流几乎没有能量损失。
2.稳定性好：推挽式开关电源通过反馈控制保持输出电压的稳定性。
当负载发生变化时，开关电源可以迅速调整开关元件的开关频率和占空比，以保持输出电压稳定。
3.多功能性：推挽式开关电源可以适应不同的输入电压和输出电压要求。
它可以用于电子设备、通信设备、汽车电子等领域，并可以实现不同电压的输出。
尽管推挽式开关电源具有许多优点1.复杂性：推挽式开关电源的设计和实现相对复杂，需要考虑开关元件的选型、传输线路的设计和电磁干扰等因素。
因此，对于一些应用而言，可能需要更高的设计和制造成本。
2.噪声问题：由于推挽式开关电源的高频开关操作，可能会产生较大的电磁干扰噪声。
尤其在用于音频放大器时，可能会对音质产生一定的影响。
3.输出波形的失真：由于开关元件等原因，推挽式开关电源的输出波形可能出现一定的失真。
这些失真可能会影响到一些对波形要求较高的应用。
综上所述，推挽式开关电源具有高效率、稳定性好和多功能性等优点，但其设计复杂、可能会产生电磁噪声以及输出波形失真等缺点需要考虑。
在实际应用中，需要根据具体需求综合考虑这些因素，并进行合适的设计和优化。
开关电源常用拓扑
开关电源常用拓扑开关电源（Switching Power Supply）是一种将电能通过开关元件进行频繁开关的方式进行变换，而产生所需输出电压、电流和功率的电源。
开关电源具有高效、轻便、可靠等优点，广泛应用于电子系统中的各种设备和产品之中。
在实际应用中，开关电源可采用多种不同的拓扑结构，下面我们来介绍几种常用的拓扑结构及其特点。
1.降压型开关电源（Buck Converter）降压型开关电源是常见的一种拓扑结构，其基本原理是通过控制开关管的开关时间和开关频率，将高电压稳定地降低为低电压输出。
相比其他拓扑结构，降压型开关电源具有简单、可靠、成本低等优点，适用于电流小于输出电压的应用场合。
2.提升型开关电源（Boost Converter）提升型开关电源适用于输出电压高于输入电压的场合，其基本原理是通过控制开关管的开关时间和开关频率，将低电压升高至稳定的高电压输出。
相比降压型开关电源，提升型开关电源具有输出电压高、输出能力强等优点，但其效率相对较低。
3.反激型开关电源（Flyback Converter）反激型开关电源采用变压器隔离，其基本原理是通过控制开关管的开关时间和开关频率，将输入电压转换为直流输出，适用于输入、输出电压变化幅度较大、输出电流较小的应用场合。
相比其他拓扑结构，反激型开关电源具有简单、成本低等优点。
4.正激型开关电源（Forward Converter）正激型开关电源也采用变压器隔离，其基本原理是通过控制开关管的开关时间和开关频率，将输入电压转换为直流输出，适用于输入输出电压差不大，输出功率大、质量要求高的应用场合。
正激型开关电源的复杂度相对较高，但其效率高、稳定性好。
以上几种开关电源拓扑结构都有各自的特点和优劣，应根据具体的应用场合选择合适的方案。
为了确保开关电源的稳定性和安全性，还需充分考虑元器件的质量、功率、温度、使用寿命等方面。
尽管如此，开关电源的使用范围和影响力在电子行业中逐渐扩大，为现代电子技术发展提供了强有力的支持。
开关电源拓扑及应用条件
开关电源拓扑及应用条件开关电源是一种通过切换器件开关动作来实现电能转换的电源。
其主要特点是高效、小体积、轻量化、可靠性高、成本较低等优势，被广泛应用于各种电子设备中。
不同的应用场景对开关电源的拓扑结构和应用条件有不同的要求。
开关电源的拓扑结构主要有以下几种：1. Buck拓扑（降压型）：Buck拓扑是最常见的开关电源拓扑结构之一，其主要特点是输出电压小于输入电压。
Buck拓扑适用于输入电压高于输出电压而要求较低输出电流的场景，如LED驱动电源、电动车充电器等。
2. Boost拓扑（升压型）：Boost拓扑是另一种常见的开关电源拓扑结构，其主要特点是输出电压大于输入电压。
Boost拓扑适用于输入电压低于输出电压而要求较低输出电流的场景，如太阳能电池、电动汽车DC/DC转换器等。
3. Buck-boost拓扑（升降压型）：Buck-boost拓扑是一种可以实现输入电压高于或低于输出电压的开关电源拓扑结构。
其适用于输入电压变化范围较大的场景，如电动汽车充电桩、太阳能逆变器等。
4. Flyback拓扑（反激型）：Flyback拓扑是一种常见的开关电源拓扑结构，其主要特点是具有电气隔离性能。
Flyback拓扑适用于输出电压较低且要求电气隔离的场景，如电脑电源、电视机电源等。
5. Forward拓扑（正激型）：Forward拓扑是一种开关电源拓扑结构，它结合了Flyback和Buck-boost的特点。
Forward拓扑适用于需要较大输出功率的场景，如工业设备电源、通信设备电源等。
对于不同的应用场景，开关电源有不同的应用条件：1. 输入电压范围：开关电源需要根据应用需求选择合适的输入电压范围，以确保电源能正常工作。
例如，汽车电源需要适应汽车电池的输入电压范围。
2. 输出电压和电流：开关电源需要满足设备的输出电压和电流要求。
因此，在选择开关电源时，需要考虑设备的功率需求和稳定性要求。
3. 效率要求：开关电源的效率直接影响能源的利用率和散热量。
中大功率开关电源常用变换拓扑结构形式
中大功率开关电源常用变换拓扑结构形式一、前言中大功率开关电源是一种将交流电转换为直流电的电源设备，广泛应用于各个领域，如工业控制、通信设备、医疗仪器等。
常用的变换拓扑结构有：单端正激变换器、单端反激变换器、双端正激变换器、双端反激变换器和桥式变换器。
二、单端正激变换器单端正激变换器是中大功率开关电源中最常见的一种拓扑结构。
它由交流输入端、变压器、开关管、输出电感、输出滤波电容和负载组成。
当交流电输入时，开关管周期性地打开和关闭，通过变压器将输入电压转换为所需的输出电压。
这种结构简单、成本低廉，但效率较低。
三、单端反激变换器单端反激变换器是在单端正激变换器的基础上进行改进的一种结构。
它通过在变压器的次级侧串联一个电感，使得变压器在每个开关周期内都能正常工作。
这种结构能够实现零电流开关和零电压开关，提高了效率和稳定性。
四、双端正激变换器双端正激变换器是一种将输入电压转换为输出电压的常用拓扑结构。
它由两个开关管、两个变压器和输出电感组成。
当交流电输入时，两个开关管交替工作，通过变压器将输入电压转换为所需的输出电压。
这种结构能够实现双端开关，提高了效率和稳定性。
五、双端反激变换器双端反激变换器是在双端正激变换器的基础上进行改进的一种结构。
它通过在两个变压器的次级侧串联一个电感，使得变压器在每个开关周期内都能正常工作。
这种结构能够实现零电流开关和零电压开关，提高了效率和稳定性。
六、桥式变换器桥式变换器是一种将交流电转换为直流电的常用拓扑结构。
它由四个开关管和变压器组成。
当交流电输入时，四个开关管交替工作，通过变压器将输入电压转换为所需的输出电压。
这种结构能够实现全桥开关，提高了效率和稳定性。
七、总结中大功率开关电源常用的变换拓扑结构包括：单端正激变换器、单端反激变换器、双端正激变换器、双端反激变换器和桥式变换器。
每种拓扑结构都有其优点和特点，应根据具体需求选择适合的结构。
在设计中，还需要考虑电路的效率、稳定性和成本等因素，以确保电源的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。
在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S;也有人用电压或电流的有效值与其平均值之比，称为波形系数K。
因此，电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为：Sv = Up/Ua ——电压脉动系数(1-84)Si = Im/Ia ——电流脉动系数(1-85)Kv =Ud/Ua ——电压波形系数(1-86)Ki = Id/Ia ——电流波形系数(1-87)上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或K。
脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S和K的值，显然是越小越好。
S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。
反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。
反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。
即电压脉动系数等于2，电流脉动系数等于4。
反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。
由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。
特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。
2 反激式开关电源的瞬态控制特性相对来说比较差。
由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期事，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。
有时，当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候，反激式开关电源输出电压可能会产生抖动，这种情况在电视机的开关电源中最容易出现。
3 反激式开关电源变压器初级和次级线圈的漏感都比较大，开关电源变压器的工作效率低。
反激式开关电源变压器的铁芯一般需要留一定的气隙，一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大，容易产生磁饱和。
另一方面是因为变压器的输出功率小，需要通过调整电压器的气隙和初级线圈的匝数，来调整变压器初级线圈的电感量的大小。
因此，反激式开关电源变压器初级和次级线圈的漏感都比较大，从而会降低开关电源变压器的工作效率，并且漏感还会产生反电动势，容易把开关管击穿。
4 反激式开关电源的优点是电路比较简单，体积比较小，反激式开关电源输出电压受占空比的调制幅度，相对于正激式开关电源来要高很多。
反激式开关电源的优点是电路比较简单，比正激式开关电源少用了一个大的储能滤波电感，以及一个续流二极管，一次，反激式开关电源的体积要比正激式开关电源的体积小，且成本也要低。
此外，反激式开关电源输出电压受占空比的调制幅度，相对于正激式开关电源来要高很多，因此，反激式开关电源要求调控占空比的误差信号幅度要比较低，误差信号放大器的增益和动态范围也要较小。
由于这些优点，目前，反激式开关电源在家电领域中还是被广泛的应用。
5 反激式开关电源多用于功率较小的场合或是多路输出的场合。
6 反激式开关电源不需要加磁复位绕组。
在反激式开关电源中，在开关管关断的时候，反激式变换器的变压器储能向负载释放，磁芯自然复位，不需要加磁复位措施。
7.在反激式开关电源中，电压器既具有储能的功能，有具有变压和隔离的功能。
正激式开关电源的优点和缺点1 正激式变压器开关电源输出电压的瞬态控制特性相对来说比较好。
正激式变压器开关电源正好是在变压器的初级线圈被直流电压激励时，变压器的次级线圈向负载提供功率输出，并且输出电压的幅度是基本稳定的，此时尽管输出功率不停地变化，但输出电压的幅度基本还是不变，这说明正激式变压器开关电源输出电压的瞬态控制特性相对来说比较好;只有在控制开关处于关断期间，功率输出才全部由储能电感和储能电容两者同时提供，此时输出电压虽然受负载电流的影响，但如果储能电容的容量取得比较大，负载电流对输出电压的影响也很小。
2 正激式变压器开关电源负载能力相对来说比较强。
由于正激式变压器开关电源一般都是选取变压器输出电压的一周平均值，储能电感在控制开关接通和关断期间都向负载提供电流输出，因此，正激式变压器开关电源的负载能力相对来说比较强，输出电压的纹波比较小。
如果要求正激式变压器开关电源输出电压有较大的调整率，在正常负载的情况下，控制开关的占空比最好选取在0.5左右，或稍大于0.5，此时流过储能滤波电感的电流才是连续电流。
当流过储能滤波电感的电流为连续电流时，负载能力相对来说比较强。
3正激式变压器开关电源的电压和电流输出特性要比反激式变压器开关电源好很多。
当控制开关的占空比为0.5时，正激式变压器开关电源输出电压uo的幅值正好等于电压平均值Ua的两倍，流过滤波储能电感电流的最大值Im也正好是平均电流Io(输出电流)的两倍，因此，正激式变压器开关电源的电压和电流的脉动系数S都约等于2，而与反激式变压器开关电源的电压和电流的脉动系数S 相比，差不多小一倍，说明正激式变压器开关电源的电压和电流输出特性要比反激式变压器开关电源好很多。
4正激式开关电源比反激式变压器开关电源多用一个大储能滤波电感，以及一个续流二极管。
正激式变压器开关电源的缺点也是非常明显的。
其中一个是电路比反激式变压器开关电源多用一个大储能滤波电感，以及一个续流二极管。
此外，正激式变压器开关电源输出电压受占空比的调制幅度，相对于反激式变压器开关电源来说要低很多，这个从(1-77)和(1-78)式的对比就很明显可以看出来。
因此，正激式变压器开关电源要求调控占空比的误差信号幅度比较高，误差信号放大器的增益和动态范围也比较大。
5正激式开关电源的体积比较大。
正激式变压器开关电源为了减少变压器的励磁电流，提高工作效率，变压器的伏秒容量一般都取得比较大(伏秒容量等于输入脉冲电压幅度与脉冲宽度的乘积，这里用US来表示)，并且为了防止变压器初级线圈产生的反电动势把开关管击穿，正激式变压器开关电源的变压器要比反激式变压器开关电源的变压器多一个反电动势吸收绕组，因此，正激式变压器开关电源的变压器的体积要比反激式变压器开关电源的变压器的体积大。
6正激式开关电源的变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高。
正激式变压器开关电源还有一个更大的缺点是在控制开关关断时，变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高。
因为一般正激式变压器开关电源工作时，控制开关的占空比都取在0.5左右，而反激式变压器开关电源控制开关的占空比都取得比较小。
7双管正激式转换器可以应用于较高电压输入，较大功率输出的场合。
推挽式开关电源的优点和缺点1推挽式开关电源输出电流瞬态响应速度很高，电压输出特性很好。
推挽式开关电源是所有开关电源中电压利用率最高的开关电源。
由于推挽式开关电源中的两个控制开关轮流交替工作，其输出电压波形非常对称，并且开关电源在整个周期之内都向负载提供功率的输出，因此，其输出电流瞬态响应速度很高，电压输出特性很好。
推挽式开关电源是所有开关电源中电压利用率最高的开关电源。
它在输入电压很低的情况下，仍然能维持很大的输出功率，所以推挽式开关电源被广泛的应用于低输入电压的DC/AC逆变器，活DC/DC转换器电路中。
2 推挽式开关电源是一个输出电压特性很好的开关电源。
推挽式开关电源经桥式整流或全波整流后，其输出电压脉动系数和电流脉动系数都很小，因此，需要一个很小值的储能滤波电容或储能滤波电感就可以得到一个电压纹波和电流纹波很小的输出电压。
因此，推挽式开关电源是一个输出电压特性很好的开关电源。
3推挽式开关电源变压器的漏感以及铜阻损耗都比单极性磁化极变压器小很多，开关电源的工作效率跟高。
推挽式开关电源的变压器属于双极性磁化极，磁感应变压范围是单极性磁化极的两倍多，并且变压器铁芯不需要气隙，因此，推挽式开关电源变压器铁芯的磁导率比单极性磁化极的正激或反激开关电源的变压器铁芯的磁导率高很多倍，这样推挽式开关电源变压器的初级、次级的线圈的匝数可比单极性磁化极变压器初级、次级的线圈的匝数少一倍以上。
所以，推挽式开关电源变压器的漏感以及铜阻损耗都比单极性磁化极变压器小很多，所以开关电源的工作效率跟高。
4 推挽式开关电源的驱动电路简单。
推挽式开关电源的两个开关器件有一个公共接地端，相对于半桥式或全桥式开关电源来说，驱动电路简单的多。
5 推挽式开关电源不会像半桥、全桥式开关电源那样出现两个控制开关同时串通的可能性。
6 推挽式开关电源的主要缺点是两个开关器件需要很高的耐压值。
推挽式开关电源的主要缺点是两个开关器件需要很高的耐压，其耐压必须大于工作电压的两倍。
因此，推挽式开关电源在220V交流供电设备中很少使用。
另外，直流输出电压可调整式推挽开关电源输出电压的调整范围比反激式开关电源输出电压的调整范围小很多，并需要一个储能滤波电感，因此，推挽式开关电源不宜用于要求负载电压变化范围太大的场合，特别是负载很轻或是经常开路的场合。
7推挽式开关电源的变压器有两组初级线圈，对于小功率输出的推挽式开关电源是个缺点，对于大功率输出的推挽式开关电源是个优点。
因为大功率变压器的线圈一般都是多股线来绕制的，因此，推挽式开关电源的变压器的两组初级线圈与用多股线绕制根本没有区别，并且两个线圈与单个线圈相比可以减低一半电流密度。
8 推挽式转换器可以看作两个正激式转换器的组合，在一个开关周期内，这两的正激式转换器交替的工作。
若两个正激式变换器不完全对称或平衡时，就会出现直流偏磁的现象，经过几个周期累计的偏磁，会使磁芯进入饱和状态，并导致高频变压器的励磁电流过大，甚至损坏开关管。
9 推挽式、半桥式、全桥式转换器属于直流-交流-直流转换器。
由于直流-交流转换器提高了工作频率，所以，变压器和输出滤波器的体积和重量都可以减小。
半桥式开关电源的优点和缺点1 半桥式变压器开关电源输出功率很大，工作效率很高半桥式变压器开关电源与推挽式变压器开关电源一样，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
