塔吊计算方案
塔吊专项方案计算
塔吊作为施工现场的重要垂直运输设备，其安全性能直接影响着工程质量和施工人员的安全。
为确保塔吊在施工过程中的安全稳定运行，本文将针对塔吊专项方案进行计算分析，以期为施工现场提供参考。
二、计算内容1. 塔吊倾覆力矩计算根据施工现场实际情况，计算塔吊倾覆力矩M，计算公式如下：M = G H + Q h其中，G为塔吊自重，H为塔吊重心高度，Q为最大起重荷载，h为最大起重荷载作用点到塔吊重心的距离。
2. 塔吊对交叉梁中心作用力计算计算塔吊自重和最大起重荷载对交叉梁中心的作用力，计算公式如下：F1 = G + QF2 = G L1 + Q L2其中，L1为塔吊自重作用点到交叉梁中心的距离，L2为最大起重荷载作用点到交叉梁中心的距离。
3. 交叉梁最大弯矩和桩顶竖向力计算根据计算简图，计算交叉梁最大弯矩和桩顶竖向力，计算公式如下：Mmax = F2 L2 / 2Rmax = F1 L1 / 2其中，Mmax为交叉梁最大弯矩，Rmax为桩顶竖向力。
4. 交叉梁截面主筋计算根据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算，计算交叉梁截面主筋，计算公式如下：N = Mmax / f A其中，N为主筋数量，f为混凝土抗压强度设计值，A为主筋截面积。
三、计算结果分析通过对塔吊专项方案的计算，得出以下结论：1. 塔吊倾覆力矩较大，需采取有效措施防止倾覆。
2. 交叉梁承受较大弯矩和桩顶竖向力，需加强交叉梁的设计和施工。
3. 交叉梁主筋数量较多，需确保主筋质量。
四、建议1. 加强塔吊基础和附着装置的设计和施工，确保其承载能力。
2. 在施工现场设置防风、防倾覆装置，降低倾覆风险。
3. 定期对塔吊进行检查、维护，确保其安全运行。
4. 加强施工现场安全管理，提高施工人员的安全意识。
五、总结通过对塔吊专项方案的计算分析，为施工现场提供了塔吊安全运行的数据支持。
在实际施工过程中，应结合计算结果，采取相应措施，确保塔吊安全稳定运行，保障施工质量和人员安全。

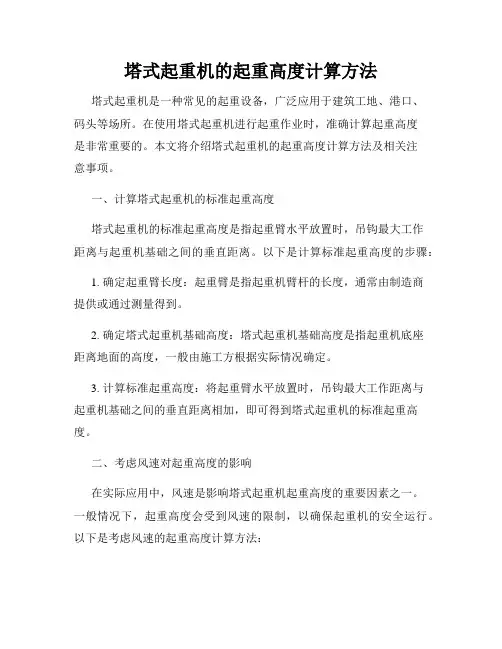

塔式起重机的起重高度计算方法
塔式起重机的起重高度计算方法塔式起重机是一种常见的起重设备，广泛应用于建筑工地、港口、码头等场所。
在使用塔式起重机进行起重作业时，准确计算起重高度是非常重要的。
本文将介绍塔式起重机的起重高度计算方法及相关注意事项。
一、计算塔式起重机的标准起重高度塔式起重机的标准起重高度是指起重臂水平放置时，吊钩最大工作距离与起重机基础之间的垂直距离。
以下是计算标准起重高度的步骤：1. 确定起重臂长度：起重臂是指起重机臂杆的长度，通常由制造商提供或通过测量得到。
2. 确定塔式起重机基础高度：塔式起重机基础高度是指起重机底座距离地面的高度，一般由施工方根据实际情况确定。
3. 计算标准起重高度：将起重臂水平放置时，吊钩最大工作距离与起重机基础之间的垂直距离相加，即可得到塔式起重机的标准起重高度。
二、考虑风速对起重高度的影响在实际应用中，风速是影响塔式起重机起重高度的重要因素之一。
一般情况下，起重高度会受到风速的限制，以确保起重机的安全运行。
以下是考虑风速的起重高度计算方法：1. 了解起重高度限制：根据塔式起重机的技术规格和制造商提供的资料，了解起重机在不同风速下的起重高度限制。
2. 测量实际风速：使用气象仪器或查询当地气象台的数据，测量或获取当前的实际风速。
3. 根据实际风速调整起重高度：根据实际风速和起重机的风速限制，决定是否需要调整起重高度。
如风速超过限制，则需要降低起重高度以确保起重机的安全运行。
三、其他注意事项1. 注意起重机的工作半径：工作半径是指起重臂的长度加上起重物品离起重机中心的水平距离。
在进行起重高度计算时，需考虑到起重机的工作半径，确保起重臂能够完全伸展，不受其他物体的限制。
2. 注意地面承重能力：塔式起重机需要放置在坚实的地基上，确保地面的承重能力足够承受起重机的重量和起重物品的重量。
3. 及时进行维护和检查：定期检查起重机的各个部件的状况，确保其正常运行。
做好起重机的维护工作，及时更换老化或损坏的部件，确保起重机的安全性和可靠性。
塔吊起重计算公式
塔吊起重计算公式在建筑工地中，塔吊是一种常见的起重设备，它具有起重高效、操作灵活等优点，因此被广泛应用于建筑工程中。
在使用塔吊进行起重作业时，需要对起重物的重量、塔吊的工作范围等因素进行计算，以确保作业安全和效率。
本文将介绍塔吊起重计算的相关公式和方法，希望能对相关人员有所帮助。
1. 塔吊起重能力计算公式。
塔吊的起重能力是指其能够承载的最大重量，通常以吨为单位。
塔吊的起重能力取决于其结构、臂长、起重高度等因素，一般可以通过以下公式进行计算：Q = (P × r) / (h × cosα)。
其中，Q为塔吊的起重能力（吨），P为塔吊的额定起重力矩（吨米），r为塔吊的工作半径（米），h为塔吊的起重高度（米），α为塔吊臂的倾角（°），cosα为α的余弦值。
在实际应用中，可以根据工程需要和塔吊的技术参数，通过上述公式计算出塔吊的起重能力，以确定其是否能够满足工程要求。
2. 塔吊臂长计算公式。
塔吊的臂长是指起重臂的长度，也是影响其起重能力的重要因素之一。
一般情况下，可以通过以下公式计算塔吊的臂长：L = (H × tanβ) + h。
其中，L为塔吊的臂长（米），H为塔吊的最大起重高度（米），tanβ为β的正切值，β为塔吊臂的最大倾角（°），h为塔吊的最小起重高度（米）。
通过上述公式计算出的臂长，可以帮助工程师确定塔吊的工作范围，以便合理安排起重作业。
3. 塔吊起重力矩计算公式。
塔吊的起重力矩是指其在工作过程中产生的力矩，也是塔吊起重能力的重要参数之一。
一般情况下，可以通过以下公式计算塔吊的起重力矩：P = Q × r。
其中，P为塔吊的起重力矩（吨米），Q为塔吊的起重能力（吨），r为塔吊的工作半径（米）。
通过上述公式计算出的起重力矩，可以帮助工程师评估塔吊的起重能力，以确保其在起重作业中的安全性和稳定性。
4. 塔吊配重计算公式。
塔吊的配重是指其用于平衡起重物重量的重物，也是保证塔吊稳定运行的重要组成部分。

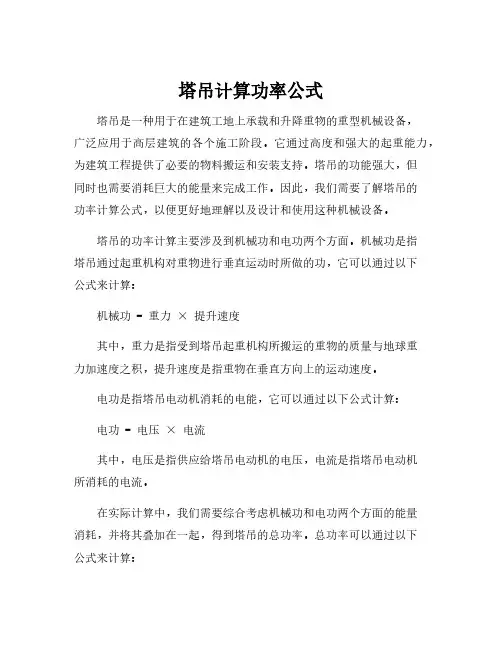

塔吊计算功率公式
塔吊计算功率公式塔吊是一种用于在建筑工地上承载和升降重物的重型机械设备，广泛应用于高层建筑的各个施工阶段。
它通过高度和强大的起重能力，为建筑工程提供了必要的物料搬运和安装支持。
塔吊的功能强大，但同时也需要消耗巨大的能量来完成工作。
因此，我们需要了解塔吊的功率计算公式，以便更好地理解以及设计和使用这种机械设备。
塔吊的功率计算主要涉及到机械功和电功两个方面。
机械功是指塔吊通过起重机构对重物进行垂直运动时所做的功，它可以通过以下公式来计算：机械功 = 重力× 提升速度其中，重力是指受到塔吊起重机构所搬运的重物的质量与地球重力加速度之积，提升速度是指重物在垂直方向上的运动速度。
电功是指塔吊电动机消耗的电能，它可以通过以下公式计算：电功 = 电压× 电流其中，电压是指供应给塔吊电动机的电压，电流是指塔吊电动机所消耗的电流。
在实际计算中，我们需要综合考虑机械功和电功两个方面的能量消耗，并将其叠加在一起，得到塔吊的总功率。
总功率可以通过以下公式来计算：总功率 = 机械功 + 电功塔吊的功率计算公式不仅可以用于了解塔吊设备消耗的能量情况，还可以作为设计和选型的依据。
通过合理计算和选择塔吊的功率，可以确保塔吊在施工过程中具备足够的能力来承担重物的搬运和安装工作，提高施工效率，降低工人劳动强度。
此外，对于建筑工地的管理和运营团队而言，了解塔吊的功率计算公式也有助于做好能源消耗的管理。
通过对塔吊功率的了解和计算，可以合理安排工作任务，减少能源浪费，并优化设备的使用效率。
总而言之，塔吊功率的计算公式是理解和应用塔吊机械设备的关键之一。
通过使用这些公式，我们可以更好地了解塔吊消耗的能量情况，并在设计、选择和使用塔吊时做出明智的决策。
同时，掌握塔吊功率计算公式也有助于节约能源，提高施工效率，并减少对环境的影响。
在未来的建筑工地中，我们应该继续深入研究和应用塔吊功率计算公式，以推动技术的发展和建筑行业的进步。
塔吊臂长计算公式(一)
塔吊臂长计算公式(一)塔吊臂长计算公式概述塔吊是一种常见的建筑施工机械，用于在建筑工地上承载和搬运重物。
塔吊的臂长是指从塔吊回转中心到臂头的水平距离，不同的塔吊臂长适用于不同的具体工地需求。
为了确定塔吊的臂长，我们需要了解相关的计算公式。
塔吊臂长计算公式根据塔吊的结构和工作要求，常见的塔吊臂长计算公式如下：1.静配臂长度计算公式静配臂是指塔吊在无荷载条件下的臂长，用于塔吊的基本工作范围计算。
静配臂长度的计算公式如下：静配臂长度 = 塔吊基座高度 + 第一节臂长 + 第二节臂长+ … + 第n节臂长例如，如果一个塔吊的基座高度为30米，第一节臂长为20米，第二节臂长为15米，则静配臂长度为30 + 20 + 15 = 65米。
2.动配臂长度计算公式动配臂是指塔吊在荷载条件下的臂长，用于塔吊在搬运重物时的工作范围计算。
动配臂长度的计算公式如下：动配臂长度 = 静配臂长度 + 塔吊的载荷半径载荷半径表示塔吊搬运重物时，载荷离塔吊回转中心的水平距离。
它取决于具体的工作要求和搬运物品的重量。
实例说明以下是一个实例，以说明塔吊臂长计算公式的使用情况：假设有一座塔吊的基座高度为40米，第一节臂长为25米，第二节臂长为20米，载荷半径为10米。
现在需要计算该塔吊的动配臂长度。
根据静配臂长度的计算公式，静配臂长度 = 40 + 25 + 20 = 85米。
根据动配臂长度的计算公式，动配臂长度 = 85 + 10 = 95米。
因此，该塔吊的动配臂长度为95米。
结论塔吊臂长是塔吊在建筑工地上进行起重作业的关键参数之一。
通过静配臂长度和动配臂长度的计算公式，我们可以确定塔吊在不同工作条件下的臂长，以满足工程需求。
以上介绍的计算公式可以为塔吊使用者提供一定的参考和指导。
塔吊基础计算
塔吊基础计算一、天然基础塔吊在安装完毕后。
其下地基即承受塔吊基础传来的上部荷载，一是竖向荷载，包括塔吊重量F和基础重量G；另一部分是弯矩M，主要是风荷载和塔吊附加荷卸产生的弯矩。
塔吊基础受力，可简化成偏心受压的力学模型（图1），此时，基础边缘的接触压力最大值和最小值分别可以按下式计算：图1塔吊基础受力简图（天然地基）图1塔吊基础受力简图（天然地基）其中：F————塔吊工作状态的重量，单位KNG————基础自重，单位KNG=b×b×h×ρ，单位KNb×h———基础边长、厚度，单位mρ——————基础比重，取25KN/m3e————偏心距，单位me=M/（F+G）M————塔吊非工作状态下的倾覆力矩。
若计算出的P min<0，即基底出现拉力，由于基底和地基之间不能承受拉力，此时基底接触压力将重新分布。
应按下式重新计算P maxF、M可由塔吊说明书中给出，将计算得出的最大接触压力P max和地质资料中给出的地基承载力标准值相比较，小于地基的承载力标准值即可满足要求。
二、桩基础对于有桩基础的塔吊，必须验算桩基础的承载力。
根据计算分析，在非工作状态下，塔吊大臂垂直于基础面对角线时最危险。
当以对角两根桩的连线为轴（图2—1），产生倾覆力矩时，将由单桩受力，此时桩的受力为最不利情况。
图2—1桩基础１、受力简图图2—2塔吊基础受力简图（桩基础）２、荷载计算当只受到倾覆力矩时：当只受到基础承台及塔吊重力时：3、单桩荷载最不利情况３、单桩最小荷载若计算出的P2＜0，即桩将受到拉力，拉力为|P2|L———桩的中心距。
４、单桩承载力单桩的受压承载力由桩侧摩阻力共同承担的，单桩受压承载力为：单桩的抗拔承载力由桩侧摩阻力承担，单桩抗拔力为：R K2=U P∑q Si L i （2—6）其中：q p—————桩端承载力标准值，KP aA P—————桩身横截面面积，m2U—————桩身的周长，mPq Si—————桩身第I层土的摩阻力标准值，KP A kL i—————按土层划分的各段桩长，m将计算所得的P1和R K1相比较，|P2|和R K2相比较，若P1< R K1且|P2|< R K2则可满足要求。
塔吊吊次分配及计算
塔吊吊次分配及计算在建筑工地中，塔吊和钢筋工应该是最常见的两种工程机械。
塔吊主要用于高层建筑物的垂直起重，大大方便了建筑施工。
在使用塔吊的时候，需要考虑安全问题和工期问题，其中吊次分配和计算是非常重要的一部分。
接下来将简单介绍塔吊吊次的分配和计算方法。
吊次的概念吊次是指塔吊从未起吊到归位一次的过程，也就是吊一次货物的时间。
在工地上，由于各种原因，塔吊不能一直处于运行状态，必须分配吊次。
吊次分配可以根据工期、工作量、重要程度等要素进行安排。
计算吊次的方法根据物资重量计算吊次在进行吊货物操作时，物品的重量非常重要。
因此，可以根据货物的重量来计算吊次。
根据吊货物的重量选择合适的塔吊进行吊运。
重量越大的物资，所需要的塔吊也就越大。
根据吊运高度计算吊次在塔吊使用过程中，还需要根据吊运高度进行计算。
高度越高，所需要的塔吊也就越大，吊运次数也就越多。
因此，需要根据高度情况来计算吊次。
根据工期计算吊次吊次除了根据物资重量和吊运高度进行计算外，还可以根据工期的长短来进行估算。
工期短的话，可能需要同时使用多台塔吊，这样就可以提高工作效率。
吊次的分配确定吊次数量在施工过程中，需要根据计算的吊次数量来安排塔吊的工作。
吊次数量的多少直接影响到工程的进度。
因此，在施工前需要对项目的吊重、吊高、吊次数量等进行认真计算，以便安排塔吊的工作。
吊次的分配原则在安排塔吊的工作时，需要考虑各种因素。
具体的分配原则如下：•重要程度：对于重要程度高的物资，需要优先考虑。
•工期：需要根据工期来合理分配吊次。
•施工现场条件：需要考虑工地的状况，合理分配塔吊的数量和位置。
•安全性：在进行分配吊次的时候，需要进行安全评估，确保施工过程的安全性。
吊次分配的注意事项•在分配吊次的时候，需要注意时间的安排，以免延误工期。
•各个工序之间的配合应该协调好，避免在工作进行过程中出现问题。
•在使用塔吊的时候，需要学习塔吊操作的规范，确保操作的正确性和安全性。
吊次分配和计算是施工过程中非常重要的环节，在这一过程中需要充分考虑各种因素，保证塔吊的安全性和准确性。
塔吊工程量计算方案
塔吊工程量计算方案一、前言塔吊是建筑施工中常见的起重设备，广泛应用于各类建筑工地。
在施工过程中，对塔吊的工程量进行准确计算是非常重要的，可以帮助施工单位合理安排资源、控制成本、提高施工效率。
因此，建立一套科学合理的塔吊工程量计算方案是十分必要的。
本文将针对塔吊工程量计算方案进行详细介绍，包括计算方法、计算步骤和相关注意事项等内容，以期对施工单位在进行塔吊工程量计算时有所帮助。
二、塔吊工程量计算方法1.塔吊台班计算塔吊台班计算是指根据工地具体情况，合理安排塔吊的使用时间和工作量。
通常来说，塔吊的使用时间可按照每日8小时计算，具体计算方式为：塔吊本体工作时间 + 安装拆卸时间 + 例行检修时间 + 其他施工时间。
塔吊的工作量可以通过根据实际施工情况和需要提取数据，通过专业软件或手工计算得出。
2.塔吊设备数量计算塔吊设备数量计算是指根据工地的具体情况，确定塔吊的数量。
在进行计算时，需要考虑施工工地的规模、施工周期、作业区域、作业类型、工程量等多方面因素。
通过对这些因素进行综合合理分析，可以得出合理的塔吊设备数量。
3.塔吊材料和机械性能计算塔吊的材料和机械性能计算是指对塔吊所需的材料和机械性能进行详细的分析和计算。
在进行计算时，需要考虑到塔吊在不同环境下的作业性能、所需的材料、使用寿命等因素，从而保证塔吊在施工过程中的正常使用。
三、塔吊工程量计算步骤1.确定计算范围在进行塔吊工程量计算时，首先需要明确计算的范围和内容，包括所需计算的塔吊数量、工作时间、工作量、材料和机械性能等。
2.获取施工工地数据根据实际情况，获取施工工地的相关数据，包括施工计划、施工图纸、材料清单、工程量表等。
3.进行数据分析对施工工地的数据进行细致分析，包括对工程量、施工环境、施工条件等方面进行综合考量，以便更加准确地进行工程量计算。
4.采用专业软件进行计算可以借助专业的塔吊工程量计算软件，进行详细的计算。
这些软件通常可以根据实际情况，为用户提供详细的计算结果和相应的分析报告。
塔吊基础计算书
塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。
在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。
即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。
（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。
iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。
As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。
塔吊专项方案计算例题
某建筑工地，需安装一台QTZ80型塔吊进行建筑施工。
该塔吊最大起重高度为80米，最大起重重量为8吨。
施工现场地质条件为粉质黏土，承载力为120kPa。
现需计算塔吊基础的设计方案。
二、计算依据1. 《建筑地基基础设计规范》（GB50007-2011）2. 《建筑桩基技术规范》（JGJ94-2008）3. 《建筑机械用法安全技术规程》（JGJ33-2001）三、计算步骤1. 计算塔吊基础底面积根据塔吊说明书，塔吊基础底面积A=2.0×2.0=4.0平方米。
2. 计算塔吊基础底面压力塔吊基础底面压力F=塔吊最大起重重量=8吨=8000kg基础底面压力P=F/A=8000kg/4.0平方米=2000kPa3. 计算地基承载力根据《建筑地基基础设计规范》，粉质黏土的地基承载力为120kPa。
4. 判断地基承载力是否满足要求由于塔吊基础底面压力P=2000kPa，大于地基承载力120kPa，因此需要采取地基加固措施。
5. 计算地基加固深度地基加固深度h=（P-120kPa）/（120kPa×0.5）=4.0米6. 计算地基加固面积地基加固面积A=塔吊基础底面积+地基加固深度×地基加固宽度根据实际情况，地基加固宽度取2.0米，则地基加固面积A=4.0平方米+4.0米×2.0米=12.0平方米。
7. 计算地基加固材料地基加固材料采用C15混凝土，每立方米混凝土重2400kg。
地基加固材料重量W=地基加固面积×地基加固深度×混凝土重度=12.0平方米×4.0米×2400kg/立方米=115200kg。
8. 计算地基加固工程量地基加固工程量V=地基加固面积×地基加固深度=12.0平方米×4.0米=48.0立方米。
四、结论根据计算结果，该建筑工地的塔吊基础需采取地基加固措施，加固深度为4.0米，加固面积为12.0平方米，加固材料为C15混凝土，工程量为48.0立方米。
塔吊计算方案
一、基础设计及验算（一）基础设计-本塔吊为天然基础，尺寸为b×b×h=5×5×1.5m, 基础持;力层为粉质土或砂质粘土层。
（二）基础验算1．混凝土基础的抗倾翻稳定计算的验算公式e= M＋F h*h≤b F v+F g 32.地面压应力的验算公式P B＝2(F v＋F g)≤【P b】3bL式中e…偏心距,即地面反力的合力至基础中心的距离mM…作用在基础上的弯矩,N.m；Fv…作用在基础上垂直载荷,N；Fg…混凝土基础的重力，N；PB…设计压应力，N；【P b】…地面许用压应力，由实地勘探和基础外处理情况确定，一般取【P b】＝1.8×105Pa～3×105Pa现取【P b】=1.8×105Pa3.根基塔吊资料已知弯矩M=1942KN.m,水平载荷Fh=97KN,塔吊重量Fv=597KN,天然地基础尺寸为b*b*h=5*5*1.5m,混凝土基础的重力Fg=5*5*1.5*23=862.5KN,地面容许应力【Pb】=1.8*105Pa,塔吊脚座离基础中心为a=1234.5mm。
1）验算偏心距e及地面压应力为PB即e= M+F h*=1942*103+97*103*1.51.4m≤b=1.7m F v+F g597*103+862.5*103 3P B= 2(Fv+Fg)=2*(597+862.5)* 103=1.77×105Pa≤【P b】3bL 3*5*(5/2-1.4)经以上验算e和PB,此基础截面设计满足此种规格塔吊的抗倾翻稳定性要求;也满足天然地基承载力特征值要求。
4、确定基础配筋M =（b/2-a）*1* PB*（b/2-a）/2=（5/2-1.2345）*1.77*103*(5/2-1.2345)/2=1.42×103N.m所以As=M/0.9Fyh0=(1.42×103)/【0.9*(1.5-0.05*310)】=351mm25、承载力验算：厂家要求地基承载力Pa=b×b×Pa=5×5×1.8×103=4.5×106Pa＞4×106Pa。
QTZ125塔吊基础计算书
QTZ125塔吊基础计算书一、参数信息塔吊型号：QTZ125，自重(包括压重)F1=546.84kN，最大起重荷载F2=80.00kN，塔吊倾覆力距M=1200.00kN.m，塔吊起重高度H=40.00m，塔身宽度B=2.00m，混凝土强度等级:C35，基础埋深D=2m，基础承台厚度h=1.45m，基础承台宽度Bc=7.5m。
二、QTZ125塔吊基础最小尺寸计算1．最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。
根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：其中 F ——塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。
计算方案：当F取塔吊基础对基脚的最大压力，将h01从0.8m开始，每增加0.01m，至到满足上式,解出一个h01；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h02，最后h01与 h02相加，得到最小厚度H。
经过计算得到：塔吊基础对基脚的最大压力F=200.00kN时，得h01=0.70m；塔吊基础对基脚的最大拔力F=200.00kN时，得h02=0.70m；解得最小厚度 Hc=h01+h02+0.05=1.45m；实际计算取厚度为:Hc=1.45m。
2．最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算：其中 F——塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×626.84=752.21kN；G——基础自重与基础上面的土的自重，G=1.2×(25.0×Bc ×Bc×Hc+20.0 ×Bc×Bc×D) =1180.76kN；M——倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4× 1200.00=1680.00kN.m。
解得最小宽度Bc=3.48m，且还应该满足:Bc>=2h+B=4.90m。
Tc4208十字梁塔吊基础方案带计算公式
一、编制依据：二、工程概况：1.建筑和结构概况2.自然概况本场地土质自上而下为：1）素填土、（2）粉质粘土、（3）中细砂、（4）粗砂、（5）强风化片麻岩。
工程室外设计地平为绝对标高57.4m，为避免塔吊基础与后期室外管线地面等冲突，以减少拆除费用，将塔吊基础上平标高定为绝对标高56.5m。
考虑现场地质条件，该处绝对标高52米以上均为素填土，且下层粉质粘土承载力（140 kPa）均不能满足塔吊要求的基础承载力200 kPa，因此经研究采用同主体基础一样的预应力高强混凝土管桩基础。
三、塔吊布设及基础验算1.布设位置：根据工程实际需要及集团公司塔吊调用情况，现场在两栋楼间拟设TC4208塔吊1台，做为主体工程施工阶段主要垂直运输工具。
塔吊位置平面布置见后附图。
2、塔吊基础设计：1）考虑安全性、经济性要求，地基拟采用预应力高强混凝土管桩基础，共设5根。
塔吊基础地基施工方法如下：桩机作业范围内的场地挖土（同楼一起挖），挖至绝对标高55.30，放线打桩，截桩，人工清土至标高，浇筑垫层，垫层上平比桩顶（绝对标高为55.05米）低5㎝，绑扎钢筋，支设模板，预埋螺栓，浇筑C30混凝土，砼浇筑12h后浇水养护。
承台浇筑后实体强度达到设计强度100%时方可进行塔吊安装工作。
桩头与承台连接参见图集L10G40中规定执行操作，填芯砼强度C35，采用微膨胀砼浇筑。
3、承载力验算：1）、参数塔吊型号: TC4208；塔吊起升高度H: 30.000m；塔吊倾覆力矩M: 400kN.m；塔身宽度B: 2.500m；塔吊自重G: 260kN；最大起重荷载Q: 40.000kN；桩间距l: 4.3m；桩直径d: 0.400m；桩钢筋级别: III级钢；混凝土强度等级: C30；交叉梁截面宽度: 1.2m；交叉梁截面高度: 1.200m；交叉梁长度: 7.07m；桩入土深度: 12.500m；保护层厚度: 25.000mm。
2.TC4208塔吊基础验算：塔身重量：P=260KN基础承台自重：G=（16.2m2×1.2m）×25 KN/ m2 =486KN桩自身重量（按桩直径R=0.4m，长l=12.5米）：G1=3.14×0.4×13×25×5=204.1KN桩竖向承载力验算：1).单桩承载力验算：1、塔吊基础要求承载力为200 KN/ m 22、塔吊基础承台面积S=7.07×1.2+（7.07-1.2）×1.2+[（2.5/2-0.6×1.414）×1.414]2/2×4=16.2 m 2塔吊基础对单桩产生的竖向力为：200×16.2/5=648 KN 设计单桩承载力特征值为700 KN ＞648 KN ，符合设计要求 2).群桩承载力验算：按塔吊基础图要求，地基承载力不得小于200KN/m 2，按最大值考虑， 受力面积S=16.2m 2塔吊基础设5根桩，群桩效应系数K 取1，桩基础设计承载力为700×5=3500 KN ＞F=200×16.2=3240KN<700×5=3500KN,故满足要求。
塔吊吊次
塔吊吊次计算塔吊机构参数：主卷扬机构：70 RCS 25起升速度（米／分）：（2） 50米/分（5t）； 100米/分（2.5t）（2/4）25米/分（10t）；主卷扬电机功率： 51.5kw卷筒最大容绳量： 348m 钢丝绳直径：φ14变幅机构： 6 DPC 4变幅速度（米／分）： 0～7.5～30～60变幅电机功率： 2.6～5.2kw钢丝绳直径：φ8回转机构：OMD 45回转速度（r／min）： 0～0.8回转电机功率： 2×4.4kw塔吊吊次计算系数一、两绳制（预埋标准节，自由高度59.8米）1、起钩流程：（材料起吊前码放整齐）挂钩1分钟+ 慢起沟1分钟+ （快起钩、转臂、跑小车头同步操作）4分钟。
2、落钩流程：落钩1分钟（慢就位）1分钟+解钩1分钟。
3、回钩流程（空钩）慢起钩0.5分钟+（快起钩、转臂、跑小车同步操作）4分钟+快落钩1分钟+（慢就位）1分钟。
汇总：(挂钩1分钟+ 慢起沟1分钟+ （快起钩、转臂、跑小车同步操作）4分钟+落钩1分钟+ （慢就位）1分钟+ 解钩1分钟+（空钩）慢起钩0.5分钟+（起钩、转臂、跑小车同步操作）4分钟+落钩1分钟+（慢就位）1分钟= 15.5分钟60÷15.5=3.87次二、四绳制1、流程：（材料起吊前码放整齐）挂钩1分钟+ 慢起沟1 + （快起钩、转臂、跑小车头同步操作）5钟分钟。
2、落钩流程：落钩2分钟（慢就位）1分钟+解钩1分钟。
3、回钩流程（空钩）慢起钩0.5分钟+（快起钩、转臂、跑小车同步操作）4分钟+快落钩1分钟+（慢就位）1分钟。
汇总：挂钩1分钟+ 慢起沟1 + （快起钩、转臂、跑小车同步操作）5钟分钟+落钩2分钟（慢就位）1分钟+解钩1分钟+慢起钩0.5分钟+（快起钩、转臂、跑小车同步操作）4分钟+快落钩1分钟 +（慢就位）1分钟 =17.560÷17.5=3.42此计算方法只使用于正常吊运，特殊情况除外。
塔吊型号计算书
塔吊型号:QTZ40, 自重(包括压重)F1=287.83kN，最大起重荷载F2=40.00kN，塔吊倾覆力距M=400.00kN.m，塔吊起重高度H=40.80m，塔身宽度B=1.50m，混凝土强度等级:C35，基础埋深D=1.60m，基础最小厚度h=1.65m，基础最小宽度Bc=5.00m，二. 基础最小尺寸计算1．最小厚度计算依据《混凝土结构设计规范》(GB-2002)第7.7条受冲切承载力计算。
根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：其中F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。
计算方案：当F取塔吊基础对基脚的最大压力，将h01从0.8m开始，每增加0.01m，至到满足上式,解出一个h01；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h02，最后h01与h02相加，得到最小厚度H。
经过计算得到：塔吊基础对基脚的最大压力F=250.00kN时，得h01=0.80m；塔吊基础对基脚的最大拔力F=200.00kN时，得h02=0.80m；解得最小厚度 Hc=h01+h02+0.05=1.65m；实际计算取厚度为:Hc=1.65m。
2．最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算：其中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×327.83=393.40kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =527.62kN；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×400.00=560.00kN.m。
解得最小宽度 Bc=2.45m，且还应该满足:Bc>=2h+B=4.80m。
实际计算取宽度为 Bc=5.00m。
三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB-2002)第5.2条承载力计算。
塔吊垂直度计算方法公式
塔吊垂直度计算方法公式嘿，朋友们！今天咱来聊聊塔吊垂直度计算方法公式。
你说这塔吊啊，就像个大巨人站在那，要是歪了可不得了。
那怎么知道它歪没歪呢？这就得靠咱们的计算公式啦！想象一下，塔吊就像是个立在那儿的大杆子，我们要看看它是不是站直了。
计算塔吊垂直度，其实就像是给这个大杆子做个“体检”。
先来说说这个公式吧，一般就是通过测量塔吊上下两个点的偏移距离，然后用这个距离除以塔吊的高度，就能得到垂直度啦！就好比你要量量一根棍子是不是直的，你在上面和下面各找个点，看看它们偏了多少，再和棍子的长度比一比。
比如说，上面那个点偏了 5 厘米，塔吊高度是 50 米，那计算起来就是 5 除以 50，得到的就是它的垂直度啦！是不是挺简单的呀？但这实际操作起来可没那么容易哦！你得找好测量的点呀，不能随便找个地方就量。
而且测量的时候要特别仔细，稍微有点偏差，那结果可能就不准确啦！这就像是你走路，要是方向偏了一点点，走得越远，偏得就越多。
还有啊，测量的时候工具也得选对。
你总不能拿个尺子去量那么高的塔吊吧，得用专门的仪器才行。
这就好比你不能用筷子去夹花生米，得用合适的工具呀！而且，这可不是测一次就完事儿了哦！你得经常测，就像人要定期体检一样。
万一哪天它不小心歪了一点，你没发现，那可就危险啦！说不定哪天就“轰隆”一声倒了，那可不是闹着玩的。
咱再想想，要是塔吊歪了，会怎么样呢？那它吊起东西来不就不稳啦！就像你挑着担子，要是歪着走，那担子不就晃来晃去的，多危险呀！所以说，这个塔吊垂直度可太重要啦！大家可别小瞧了这个计算公式，它可是保障我们安全的重要工具呢！每次看到塔吊，我就会想，它站直了没呀？有没有人给它好好“体检”呀？总之呢，塔吊垂直度计算方法公式虽然看起来简单，但是实际操作起来可不简单哦！得认真、仔细、负责任。
这可关系到好多人的生命安全呢！大家一定要重视起来呀，可别不当回事儿哦！这就是我今天要和大家说的塔吊垂直度计算方法公式，希望大家都能记住哦！。
塔吊计算
塔吊计算塔吊计算提要：QTZ80塔吊基础所承受的垂直荷载为1057kN，水平荷载为，倾翻力矩为2165kN，扭矩为282kN。
自重更多内容绿化塔吊计算本工程在B区外侧和A区外侧分别布置QTZ80塔吊和QTZ63塔吊各一台，用于本工程所有的材料的垂直运输。
QTZ80塔吊采用钢筋混凝土承台式基础，基础承台为5500×5500×1300，混凝土强度等级为c30。
QTZ80塔吊基础所承受的垂直荷载为1057kN，水平荷载为，倾翻力矩为2165kN，扭矩为282kN。
自重F1=最大起重荷载F2=最大起重荷载F2=，塔吊起重高度H=，塔吊作用宽度B=1.基础最小尺寸计算基础的最小厚度取:H=基础的最小宽度取:b=2.塔吊基础承载力计算依据《建筑地基基础设计规范》GB50007-2002第条承载力计算。
计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：其中F--塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载；F=G--基础自重与基础上面土自重，G=×Bc×Bc×Hc+×Bc×Bc×D=；Bc--基础底面的宽度；w--基础底面的抵抗矩，w=Bc×Bc×Bc/6=；m--倾覆力矩，包括风荷载产生的力距和最大起重力距，m=；经过计算得到:有附着的最大压力设计值Pmax=有附着的最小压力设计值Pmin=无附着的压力设计值P=3.地基基础承载力验算:地基基础承载力特征值计算依据《建筑地基基础设计规范》GB50007-2002第条。
计算公式如下:其中fa--修正后的地基承载力特征值；fak--地基承载力特征值，取/m2；ηb--基础宽度地基承载力修正系数，取；ηd--基础埋深地基承载力修正系数，取；γ--基础底面以下土的重度，取/m2；γm--基础底面以上土的重度，取/m2；b--基础底面宽度，取；d--基础埋深度,取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊天然基础计算一、参数信息塔吊型号:5610型，塔吊起升高度H=40.00m，塔吊倾覆力矩M=1000.00kN.m，混凝土强度等级:C35，塔身宽度B=2.50m，基础以上土的厚度D:=2.00m，自重F1=1033.90kN，基础承台厚度h=1.50m，最大起重荷载F2=80.00kN，基础承台宽度Bc=6.00m，钢筋级别:II级钢。
二、基础最小尺寸计算1.最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。
根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：(7.7.1-2)其中: F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。
η──应按下列两个公式计算，并取其中较小值，取1.00；(7.7.1-2)(7.7.1-3)η1--局部荷载或集中反力作用面积形状的影响系数；η2--临界截面周长与板截面有效高度之比的影响系数；βh--截面高度影响系数：当h≤800mm时，取βh=1.0；当h≥2000mm时，取βh=0.9，其间按线性内插法取用；ft--混凝土轴心抗拉强度设计值，取16.70MPa；σpc,m--临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在1.0-3.5N/mm2范围内，取2500.00；u m--临界截面的周长：距离局部荷载或集中反力作用面积周边h o/2处板垂直截面的最不利周长；这里取（塔身宽度+h o）×4=13.20m；h o--截面有效高度，取两个配筋方向的截面有效高度的平均值；βs--局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，βs不宜大于4；当βs<2时，取βs=2；当面积为圆形时，取βs=2；这里取βs=2；αs--板柱结构中柱类型的影响系数：对中性，取αs=40;对边柱，取αs=30;对角柱，取αs=20. 塔吊计算都按照中性柱取值，取αs=40 。
计算方案：当F取塔吊基础对基脚的最大压力，将h o1从0.8m开始，每增加0.01m，至到满足上式,解出一个h o1；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h o2，最后h o1与h o2相加，得到最小厚度h c。
经过计算得到：塔吊基础对基脚的最大压力F=200.00kN时，得h o1=0.70m；塔吊基础对基脚的最大拔力F=200.00kN时，得h o2=0.70m；解得最小厚度 H o=h o1+h o2+0.05=1.45m；实际计算取厚度为:H o=1.50m。
2.最小宽度计算建议保证基础的偏心矩小于Bc/4，则用下面的公式计算：其中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×(1033.90+80.00)=1336.68kN；G ──基础自重与基础上面的土的自重，G=1.2×（25×Bc×Bc×Hc+γm ×Bc×Bc×D）=1.2×(25.0×Bc×Bc×1.50+20.00×Bc×Bc×2.00)；γm──土的加权平均重度，M ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M=1.4×1000.00=1400.00kN.m。
解得最小宽度 Bc=2.75m，实际计算取宽度为 Bc=6.00m。
三、塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心矩较大时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=304.30kN；G──基础自重与基础上面的土的自重：G=1.2×(25.0×Bc×Bc×Hc+γm ×Bc×Bc×D) =3348.00kN；γm──土的加权平均重度Bc──基础底面的宽度，取Bc=6.00m；W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=36.00m3；M──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M=1.4×1000.00=1400.00kN.m；a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a= Bc / 2 - M / (F + G)=6.00/2-1400.00/(1336.68+3348.00)=2.70m。
经过计算得到:无附着的最大压力设计值 P max=(1336.68+3348.00)/6.002+1400.00/36.00=169.02kPa；无附着的最小压力设计值 P min=(1336.68+3348.00)/6.002-1400.00/36.00=91.24kPa；有附着的压力设计值 P=(1336.68+3348.00)/6.002=130.13kPa；偏心矩较大时压力设计值 P kmax=2×(1336.68+3348.00)/(3×6.00×2.70)=192.70kPa。
四、地基基础承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
计算公式如下:fa--修正后的地基承载力特征值(kN/m2)；f ak--地基承载力特征值，按本规范第5.2.3条的原则确定；取145.00kN/m2；ηb、ηd--基础宽度和埋深的地基承载力修正系数;γ--基础底面以上土的重度，地下水位以下取浮重度，取20.00kN/m3；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值，取6.00m；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度，取20.00kN/m3；d--基础埋置深度(m) 取2.00m；解得地基承载力设计值：fa=196.00kPa；实际计算取的地基承载力设计值为:fa=200.00kPa；地基承载力特征值fa大于最大压力设计值Pmax=169.02kPa，满足要求！地基承载力特征值1.2×fa大于偏心矩较大时的压力设计值Pkmax=192.70kPa，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
验算公式如下:式中βhp --- 受冲切承载力截面高度影响系数，当h不大于800mm时，βhp取1.0.当h大于等于2000mm时，βhp取0.9，其间按线性内插法取用；f t --- 混凝土轴心抗拉强度设计值；h o --- 基础冲切破坏锥体的有效高度；a m --- 冲切破坏锥体最不利一侧计算长度；a t --- 冲切破坏锥体最不利一侧斜截面的上边长，当计算柱与基础交接处的受冲切承载力时，取柱宽（即塔身宽度）；当计算基础变阶处的受冲切承载力时，取上阶宽；a b --- 冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长，当冲切破坏锥体的底面落在基础底面以内，计算柱与基础交接处的受冲切承载力时，取柱宽加两倍基础有效高度；当计算基础变阶处的受冲切承载力时，取上阶宽加两倍该处的基础有效高度。
p j --- 扣除基础自重及其上土重后相应于荷载效应基本组合时的地基土单位面积净反力，对偏心受压基础可取基础边缘处最大地基土单位面积净反力；A l --- 冲切验算时取用的部分基底面积F l --- 相应于荷载效应基本组合时作用在A l上的地基土净反力设计值。
则，βhp --- 受冲切承载力截面高度影响系数，取βhp=0.94；f t --- 混凝土轴心抗拉强度设计值，取 f t=1.57MPa；a m --- 冲切破坏锥体最不利一侧计算长度:am=[2.50+(2.50 +2×1.50)]/2=4.00m；h o --- 承台的有效高度，取 h o=1.45m；P j --- 最大压力设计值，取 P j=192.70KPa；F l --- 实际冲切承载力：F l=192.70×(6.00+5.50)×((6.00-5.50)/2)/2=277.01kN。
其中6.00为基础宽度，5.50=塔身宽度+2h；允许冲切力：0.7×0.94×1.57×4000.00×1450.00=6002371.67N=6002.37kN；实际冲切力不大于允许冲切力设计值，所以能满足要求！六、承台配筋计算1.抗弯计算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
计算公式如下:式中：M I --- 任意截面I-I处相应于荷载效应基本组合时的弯矩设计值；a1 --- 任意截面I-I至基底边缘最大反力处的距离；当墙体材料为混凝土时，取a1=b即取a1=1.75m；P max --- 相应于荷载效应基本组合时的基础底面边缘最大地基反力设计值，取192.70kN/m2；P --- 相应于荷载效应基本组合时在任意截面I-I处基础底面地基反力设计值；P=192.70×(3×2.50-1.75)/(3×2.50)=147.74kPa；G---考虑荷载分项系数的基础自重及其上的土自重，取3348.00kN/m2；l --- 基础宽度，取l=6.00m；a --- 塔身宽度，取a=2.50m；a' --- 截面I - I在基底的投影长度, 取a'=2.50m。
经过计算得M I=1.752×[(2×6.00+2.50)×(192.70+147.74-2×3348.00/6.002)+(192.70-147.74)×6.00]/12=640.37kN.m。
2.配筋面积计算依据《建筑地基基础设计规范》GB 50007-2002第8.7.2条。
公式如下:式中，αl --- 当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，取为0.94,期间按线性内插法确定，取αl=1.00；fc --- 混凝土抗压强度设计值，查表得fc=16.70kN/m2；h o --- 承台的计算高度，h o=1.45m。
经过计算得：αs=640.37×106/(1.00×16.70×6.00×103×(1.45×103)2)=0.003；ξ=1-(1-2×0.003)0.5=0.003；γs=1-0.003/2=0.998；A s=640.37×106/(0.998×1.45×300.00)=1474.35mm2。
