电动执行器的工作原理
电动执行器正反转原理
电动执行器正反转原理
电动执行器正反转原理是指，通过改变电机驱动器的电源正反极性，来实现电动执行器的正反转控制。
具体来说，电动执行器由电机、减速器和控制器等组成，其中电机是核心部件，其工作原理为利用电磁感应的原理将电能转化为机械能，从而实现执行器的运动。
在电动执行器的正转状态下，电源正极连接电机正极，电源负极连接电机负极，电流由电子流动方向可知，电流从正极进入电机，从负极流出，形成一个闭合回路，驱动电机旋转。
而在电动执行器的反转状态下，电源正极连接电机负极，电源负极连接电机正极，此时电流的流向与正转时相反，电流从正极进入电机负极，从电机正极流出，同样形成一个闭合回路，从而实现反转状态的运动。
通过控制电源正负极的连接方式，控制电流流向的方向，从而实现电动执行器的正反转控制。
一般来说，电动执行器正反转控制可通过步进电机控制器、伺服电机驱动器等实现，这些设备内部会有相关的电路板，通过控制电路板实现电源正负极的交替切换，从而实现电动执行器的正反转控制。
总体来说，电动执行器正反转原理就是通过改变电源正负极连接方式实现电动执行器的正反转控制。
在实际应用中，不同种类的电动执行器电机和控制器有着不同的工作原理和控制方式，需要根据具体情况选择合适的电机驱动和控制器才能达到最佳控制效果。
电动执行器工作原理
电动执行器工作原理
电动执行器是一种将电能转换为机械运动的设备，常用于控制阀门、门窗、机械臂等系统。
其工作原理基于电磁感应和电磁力的作用。
在电动执行器中，通常包含一个电磁线圈和一个连杆。
当电流通过电磁线圈时，电磁力会作用于连杆上，使其产生运动。
这是因为当电流通过导线时会生成磁场，而电磁线圈产生的磁场与连杆上的永磁体或磁铁相互作用，产生吸引或排斥力，从而引起连杆的运动。
具体而言，当电流通过电磁线圈时，电磁感应现象发生，使导线周围产生磁场。
根据安培环路定理，磁场会产生一个环绕导线的闭合磁路。
这个磁路的一部分会与永磁体或磁铁相互作用，使连杆发生运动。
当电流停止流动时，磁场消失，连杆也停止运动。
电动执行器根据不同的工作原理可以分为直线型和旋转型。
直线型电动执行器通常通过电磁力使连杆做直线运动，主要应用于控制阀门等需要线性运动的系统。
而旋转型电动执行器则通过电磁力使连杆做旋转运动，常用于门窗等需要旋转运动的系统。
总结起来，电动执行器工作原理是利用电磁感应和电磁力的相互作用，将电能转换为机械运动。
通过控制电磁线圈的电流，可以实现连杆的运动控制，以达到对各种系统的控制和调节。
电动执行器工作原理
电动执行器工作原理引言概述：电动执行器是一种常用的自动化设备，广泛应用于工业控制系统中。
它通过电动方式实现机械装置的运动控制，具有高效、精确和可靠的特点。
本文将详细介绍电动执行器的工作原理，包括电动执行器的组成部分、工作原理和应用领域。
正文内容：1. 电动执行器的组成部分1.1 电动执行器的电动机电动执行器的核心部件是电动机，它负责提供动力和驱动力。
电动执行器中常用的电动机有直流电机、交流电机和步进电机。
直流电机具有转速可调、扭矩大的特点，适用于需要精确控制的场合；交流电机具有结构简单、维护成本低的特点，适用于大多数工业领域；步进电机具有精度高、定位准确的特点，适用于需要高精度定位的场合。
1.2 传动机构电动执行器的传动机构负责将电动机的转动运动转化为线性运动。
常用的传动机构有螺杆传动机构、齿轮传动机构和皮带传动机构。
螺杆传动机构具有传动效率高、运动平稳的特点，适用于需要大力矩输出的场合；齿轮传动机构具有传动效率高、噪音小的特点，适用于需要高速运动的场合；皮带传动机构具有传动平稳、维护成本低的特点，适用于需要长距离传动的场合。
1.3 控制单元电动执行器的控制单元负责接收外部信号并控制电动机的运动。
控制单元通常由微处理器、传感器和驱动器组成。
微处理器负责处理控制算法和接收外部信号；传感器用于检测执行器的位置和状态；驱动器则负责控制电动机的转动。
2. 电动执行器的工作原理2.1 位置控制电动执行器通过控制电动机的转动来实现位置控制。
控制单元接收到位置指令后，计算出电动机需要转动的角度或距离，并通过驱动器控制电动机的转动，从而实现位置的精确控制。
2.2 力控制电动执行器可以通过控制电动机的转矩来实现力的控制。
控制单元接收到力指令后，计算出电动机需要输出的转矩，并通过驱动器控制电动机的转矩输出，从而实现力的精确控制。
2.3 速度控制电动执行器可以通过控制电动机的转速来实现速度的控制。
控制单元接收到速度指令后，计算出电动机需要输出的转速，并通过驱动器控制电动机的转速，从而实现速度的精确控制。
电动执行器工作原理
电动执行器工作原理电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。
前四种属于DDZ型。
下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。
直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。
这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。
现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。
电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。
1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。
此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。
此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。
此类电动执行器适用于闸阀、截止阀等。
3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。
此类电动执行器适用于单座调节阀、双座调节阀等。
二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。
1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。
阀门电动执行器工作原理
阀门电动执行器工作原理
阀门电动执行器是一种用于控制阀门的电动装置，其工作原理是通过电动机驱动齿轮和传动装置，使输出轴转动，从而带动阀门开启或关闭。
具体工作原理如下：
1. 电动机驱动：阀门电动执行器内部安装了一个电动机，通常是直流电机或交流电机。
当电动机接通电源后，产生的电能将被转化为机械能。
2. 齿轮和传动装置：电动执行器中的齿轮和传动装置是用于将电动机产生的旋转力矩传递给阀门的关键部分。
齿轮的设计可以通过增大或减小齿轮的模数、齿数等参数来实现不同的转速和输出扭矩，以适应不同阀门的操作需求。
3. 输出轴转动：电动执行器的输出轴连接到阀门的传动装置上，通过输出轴的转动带动阀门开启或关闭。
当电动机启动时，旋转力矩通过齿轮和传动装置传递给输出轴，使得输出轴也开始旋转。
4. 控制信号：电动执行器通常有一个控制系统，用于接收外部信号，并控制电动执行器的工作状态。
可以通过各种传感器和控制器实现对电动执行器的控制，如开启、关闭或部分开启阀门等。
5. 急停功能：为了保证系统的安全，电动执行器通常安装有急停开关或其他应急停止装置。
当发生紧急情况时，可以通过操作急停开关迅速切断电源，停止输出轴的转动，以保护设备和
人员的安全。
总之，阀门电动执行器通过电动机的驱动，齿轮和传动装置的协同工作，实现对阀门的控制，以满足工业生产和各种领域中的流体控制需求。

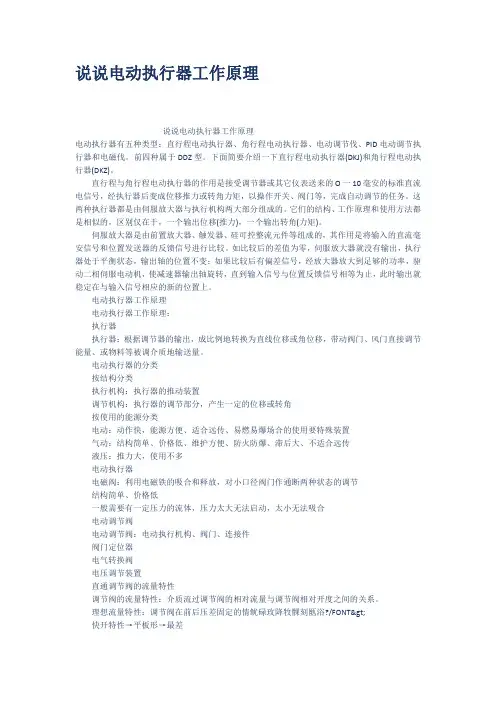

说说电动执行器工作原理
说说电动执行器工作原理说说电动执行器工作原理电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节伐、PID电动调节执行器和电磁伐。
前四种属于DDZ型。
下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。
直行程与角行程电动执行器的作用是接受调节器或其它仪表送来的O一10毫安的标准直流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。
这两种执行器都是由伺服放大器与执行机构两大部分组成的。
它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。
伺服放大器是由前置放大器、触发器、硅可控整流元件等组成的，其作用是将输入的直流毫安信号和位置发送器的反馈信号进行比较。
如比较后的差值为零，伺服放大器就没有输出，执行器处于平衡状态，输出轴的位置不变；如果比较后有偏差信号，经放大器放大到足够的功率，驱动二相伺服电动机，使减速器输出轴旋转，直到输入信号与位置反馈信号相等为止，此时输出就稳定在与输入信号相应的新的位置上。
电动执行器工作原理电动执行器工作原理：执行器执行器：根据调节器的输出，成比例地转换为直线位移或角位移，带动阀门、风门直接调节能量、或物料等被调介质地输送量。
电动执行器的分类按结构分类执行机构：执行器的推动装置调节机构：执行器的调节部分，产生一定的位移或转角按使用的能源分类电动：动作快，能源方便、适合远传、易燃易爆场合的使用要特殊装置气动：结构简单、价格低、维护方便、防火防爆、滞后大、不适合远传液压：推力大，使用不多电动执行器电磁阀：利用电磁铁的吸合和释放，对小口径阀门作通断两种状态的调节结构简单、价格低一般需要有一定压力的流体，压力太大无法启动，太小无法吸合电动调节阀电动调节阀：电动执行机构、阀门、连接件阀门定位器电气转换阀电压调节装置直通调节阀的流量特性调节阀的流量特性：介质流过调节阀的相对流量与调节阀相对开度之间的关系。
电动执行器说明书
电动执行器说明书电动执行器说明书1. 引言本说明书旨在为用户提供有关电动执行器的详尽信息和操作指南。
电动执行器是一种用电力驱动的装置，用于控制阀门、活塞和其他机械部件的运动。
本说明书将介绍电动执行器的主要部件、工作原理、安装和调试步骤以及日常维护方法等内容。
2. 电动执行器的主要部件电动执行器一般由以下主要部件组成：2.1 电机电动执行器的电机通常采用交流电机或直流电机，用于提供动力。
电机的类型和规格会根据具体执行器的用途和要求而不同。
2.2 驱动装置驱动装置将电机的转动运动转化为阀门、活塞等机械部件的线性运动。
常见的驱动装置有螺杆、齿轮和链条传动等。
2.3 控制单元控制单元是电动执行器的核心部件，负责接收信号并控制电机的运动。
控制单元通常由微处理器、传感器和电路板等组成。
2.4 机械部件机械部件包括执行器壳体、阀门驱动装置、连接杆等。
这些部件的类型和结构会根据具体的应用场景而有所不同。
3. 电动执行器的工作原理电动执行器的工作原理可以概括为以下几个步骤：1. 接收信号：控制单元接收来自外部的控制信号，例如开关、按钮或自动控制系统发送的指令。
2. 分析信号：控制单元将接收到的信号进行解析和处理，确定需要执行的操作。
3. 驱动操作部件：根据信号的解析结果，控制单元通过驱动装置将电机的转动运动转化为机械部件的运动。
4. 完成动作：机械部件根据驱动装置的运动产生相应的动作，例如打开或关闭阀门，推动活塞等。
4. 安装和调试步骤4.1 安装在安装电动执行器之前，请按照以下步骤进行操作：1. 确保安装场所符合要求：检查安装位置是否满足电动执行器的尺寸和重量要求，以及环境温度和湿度的限制。
2. 安装电动执行器：将电动执行器固定在预留的位置上，使用螺栓或支架等适当的固定装置进行固定。
3. 连接电源和信号线：根据电动执行器的电气布置图，正确连接电源和信号线。
4.2 调试在安装完成后，按照以下步骤进行电动执行器的调试：1. 检查接线：仔细检查电动执行器的接线是否正确，确保电源和信号线连接良好且无误。
执行器原理及应用
执行器原理及应用执行器是将电能、气压、流体动力、机械传动等形式的能量转换为机械运动或其他控制效应的装置。
它广泛应用于自动化控制系统、机械系统以及工业生产中的各个环节中，是实现各种控制和调节的关键组件。
本文将详细介绍执行器的原理及应用。
一、执行器的原理执行器的原理基于能量的转换，通过输入一种能量形式，输出另一种能量形式，实现机械运动或其他控制效应。
下面将分别介绍几种主要的执行器原理：1.电动执行器：电动执行器是利用电能来驱动机械运动的装置。
它包括电动机、减速机和传动装置等。
其原理是通过电动机将电能转化为机械能，通过减速机和传动装置来调节输出的力和速度。
2.气动执行器：气动执行器是利用气压来驱动机械运动的装置。
它包括气缸、气控阀和气源等。
其原理是通过调节气压控制气缸的工作，实现机械运动。
3.液压执行器：液压执行器是利用液压动力来驱动机械运动的装置。
它包括液压缸、液控阀和液压泵等。
其原理是通过液压泵将液体压缩并提供给液压缸，通过液控阀控制压力和流量，实现机械运动。
4.机械执行器：机械执行器是通过机械传动来实现机械运动的装置。
它包括齿轮、链条、皮带和滚珠丝杠等。
其原理是通过机械传动将输入的动力传递给输出部分，实现运动或力的传递。
二、执行器的应用执行器在自动化控制系统、机械系统以及工业生产中的各个环节中得到广泛应用。
以下是几个常见的应用领域：1.工业自动化：在工业生产中，执行器被广泛应用于各种自动化设备和生产线中。
例如，在汽车生产线上，电动执行器用于控制汽车的组装、焊接和涂装等工序；气动执行器用于控制输送、搬运和装配等工序。
2.机械设备：在机械系统中，执行器被用于控制和操作各种机械设备。
例如，在数控机床中，液压执行器用于控制工作台和刀具的移动；机械执行器用于传递动力和运动。
3.智能家居：在智能家居系统中，执行器被用于控制和调节家庭中各种设备和设施。
例如，电动执行器用于控制窗帘的开合和卷帘门的运动；液压执行器用于控制家庭中的门锁和水管的开关。
d-u204-klcq工作原理
d-u204-klcq工作原理一、概述d-u204-klcq是一种常见的电动执行器，用于控制阀门的开度。
其工作原理基于电机驱动的齿轮齿条机构，通过改变阀门的行程来控制阀位。
本文档将详细介绍d-u204-klcq的工作原理。
二、工作原理1. 电源连接：执行器与电源通过电缆进行连接，为执行器提供所需的电力。
2. 电机驱动：执行器内部安装有直流电机，接收到电源后开始旋转，驱动齿轮齿条机构。
3. 齿轮齿条机构：齿轮齿条机构是执行器的主要传动部分，电机旋转驱动齿轮时，齿轮带动与其啮合的另一侧的齿轮，这个齿轮驱动与它连接的直线运动的齿条。
4. 阀门行程控制：通过调节阀门的行程（即阀门开启和关闭的距离），实现阀门开度的控制。
5. 反馈机制：执行器内部安装有传感器，用于检测阀门的实际位置，并将位置信号反馈给控制系统。
控制系统根据反馈信号调整电机的转速或转向，以达到控制阀门开度的目的。
6. 防抖动设计：执行器在启动和停止时，可能会产生抖动现象。
为此，执行器内部设置有防抖动电路，确保阀门位置的准确控制。
7. 安全保护：执行器具有过力保护、过热保护、欠压保护等安全功能，确保阀门在执行操作时不会受到损坏，同时防止执行器因过热等原因而出现故障。
三、应用场景d-u204-klcq电动执行器广泛应用于工业自动化领域，如石油、化工、水处理、冶金等领域。
在这些场景中，执行器通过控制阀门的开度，实现对流体介质的流量、压力和温度等参数的控制。
四、总结本文档详细介绍了d-u204-klcq电动执行器的原理、工作过程及常见应用场景。
通过了解其工作原理，用户可以更好地使用和维护该执行器，确保其稳定运行，从而实现工业自动化控制的准确性和可靠性。
电动执行器工作原理
电动执行器工作原理引言概述：电动执行器是一种能够转换电能为机械能的装置，广泛应用于自动控制系统中。
它的工作原理基于电磁感应和电动机原理，通过电流的流动产生磁场，进而驱动机械部件运动。
本文将从六个大点来详细阐述电动执行器的工作原理。
正文内容：1. 电磁感应原理1.1 电流通过线圈产生磁场电动执行器的核心是线圈，当通过线圈通电时，电流会在线圈中形成一个磁场。
这个磁场的方向和大小受到电流的大小和方向控制。
1.2 磁场与磁铁相互作用当线圈中的电流产生磁场后，它会与内部的磁铁相互作用。
根据磁场的方向和磁铁的极性，会产生吸引或排斥力，从而使磁铁和线圈之间产生运动。
1.3 磁场方向的控制通过改变电流的方向，可以改变线圈产生的磁场的方向。
这样就可以控制磁铁的运动方向，实现电动执行器的正反转。
2. 电动机原理2.1 电流通过电动机产生转矩电动执行器中通常使用的是直流电动机。
当通过电动机通电时，电流会在电动机的线圈中产生转矩。
这个转矩会使电动机的转子开始旋转。
2.2 电动机的转子结构电动机的转子通常由一组永磁体和电枢线圈组成。
当电流通过电枢线圈时，它会与永磁体的磁场相互作用，产生转矩。
2.3 电机的转速控制通过改变电流的大小和方向，可以控制电动机的转速。
这样就可以实现电动执行器的速度调节和位置控制。
3. 传动机构3.1 螺杆传动电动执行器通常采用螺杆传动机构来实现线性运动。
螺杆传动利用螺杆和螺母的螺旋运动，将电动机的转动运动转化为直线运动。
3.2 齿轮传动在某些情况下，电动执行器也可以采用齿轮传动机构来实现运动转换。
齿轮传动通过齿轮的啮合来实现转动运动的传递。
3.3 传动效率和精度传动机构的设计不仅要考虑传动效率，还要考虑传动的精度和可靠性。
合理的传动设计可以提高电动执行器的工作效率和精度。
4. 位置反馈装置4.1 位置传感器为了实现准确的位置控制，电动执行器通常配备了位置传感器。
位置传感器可以实时感知执行器的位置，并将信号反馈给控制系统。
执行器的结构与工作原理
执行器的结构与工作原理执行器是一种用于实现机械系统动作控制的关键元件，它能够将输入的电信号转化为相应的机械动作。
执行器的结构与工作原理对其性能和可靠性起着至关重要的作用。
本文将介绍执行器常见的结构形式以及其工作原理，并对其特点和应用进行探讨。
一、执行器的常见结构形式1. 电动执行器：电动执行器是一种常见的执行器，它利用电机驱动机械传动装置实现运动。
电动执行器的基本结构包括电机、减速装置和输出机构。
电机通过减速装置降低速度，并通过输出机构将动力传输到执行器的工作部件。
电动执行器具有结构简单、动力输出稳定等优点，广泛应用于工业自动化控制领域。
2. 液压执行器：液压执行器是利用液体压力实现机械运动的执行器。
它由液压泵、液压缸和控制阀组成。
液压泵产生液体压力，通过控制阀调节液压缸的进出油量，从而实现机械部件的运动。
液压执行器具有运动平稳、输出力矩大等特点，广泛应用于重载、高速等工况下的动作控制。
3. 气动执行器：气动执行器是一种利用压缩空气驱动的执行器。
它由气源、执行元件和控制阀组成。
气源产生压缩空气，通过控制阀调节空气的进出来控制执行元件的运动。
气动执行器具有反应速度快、体积小等特点，广泛用于自动化生产线和流水线的控制系统中。
4. 电磁执行器：电磁执行器是利用电磁原理实现机械运动的执行器。
它由电磁铁、执行部件和控制电路组成。
电磁铁通过控制电路的通断来实现执行部件的运动。
电磁执行器具有动作迅速、结构简单等优点，广泛应用于电磁阀、继电器等控制系统中。
二、执行器的工作原理1. 电动执行器的工作原理：电动执行器的工作原理是利用电能转换为机械能来实现动作的。
当电源加电后，电机开始旋转，通过减速装置将转速降低，然后通过输出机构将转动力矩转移到执行器的工作部件上，从而实现机械的运动。
2. 液压执行器的工作原理：液压执行器的工作原理是利用液体的压力来实现机械的运动。
当液压泵向液压缸注入液压油时，液压油受到压力作用，推动液压缸的活塞运动。
电动执行器工作原理
电动执行器工作原理电动执行器是一种能够将电能转化为机械能的装置，广泛应用于工业自动化控制系统中。
它通过电动机驱动，实现对阀门、门窗、泵等执行器的控制。
本文将详细介绍电动执行器的工作原理、组成部份和应用领域。
一、工作原理电动执行器的工作原理基于电动机的运转。
电动执行器通常由电动机、减速机、传动装置和控制系统组成。
1. 电动机：电动执行器中常用的电动机有直流电动机和交流电动机，其工作原理是通过电流在磁场中产生力矩，从而驱动执行器的运动。
2. 减速机：减速机主要用于降低电动机的转速，并提供足够的扭矩输出。
减速机可以根据实际需求选择不同的减速比，以满足执行器的运动要求。
3. 传动装置：传动装置将电动机的旋转运动转化为直线运动或者旋转运动，以实现对执行器的控制。
常见的传动装置有蜗轮蜗杆传动、齿轮传动和丝杠传动等。
4. 控制系统：控制系统是电动执行器的核心部份，用于控制电动机的启停、转向和运动速度。
控制系统通常由电路板、编码器、传感器和控制器等组成，可以实现自动化控制和远程控制。
二、组成部份电动执行器通常由以下几个组成部份构成：1. 外壳：外壳是电动执行器的外部保护结构，可以起到防尘、防水和防腐蚀的作用。
外壳材质常见的有铝合金、不锈钢等，根据实际使用环境选择合适的材料。
2. 电动机：电动机是电动执行器的动力源，负责驱动执行器的运动。
根据实际需求选择合适的电动机类型和功率。
3. 传动装置：传动装置将电动机的旋转运动转化为执行器的运动。
常见的传动装置有蜗轮蜗杆传动、齿轮传动和丝杠传动等。
4. 控制系统：控制系统是电动执行器的核心部份，用于控制电动机的启停、转向和运动速度。
控制系统通常由电路板、编码器、传感器和控制器等组成，可以实现自动化控制和远程控制。
5. 附件：附件包括连接件、限位器、手动操作装置等，用于提供额外的功能和方便使用。
三、应用领域电动执行器广泛应用于各个行业和领域，主要用于控制阀门、门窗、泵等执行器的运动。
角行程电动执行器工作原理
角行程电动执行器工作原理
角行程电动执行器工作原理基于电能转换成机械能的原理。
它主要由电动机、减速器和传动机构组成。
当角行程电动执行器接收到信号后，电动机开始工作。
电动机将电能转换为机械能，通过减速器将电动机的高速旋转转换为低速高扭矩的输出。
减速器将输出的转速和力矩适配到传动机构要求的范围。
传动机构的作用是将机械能转换为线性运动。
它通常由一个丝杆和一个螺母组成。
电动机的旋转运动通过减速器输出到丝杆上，而螺母随着丝杆的旋转产生线性运动。
螺母连接到执行器的活塞上，活塞的线性运动推动阀门或其他负载执行相应的动作。
整个工作过程中，角行程电动执行器可以通过电流控制来调节输出力矩和运动速度，以达到所需的动作要求。
同时，角行程电动执行器通常还配备了传感器，用于检测执行器的位置和运动状态，以实现精确的控制和反馈。
电动执行器工作原理
电动执行器工作原理
电动执行器是一种广泛应用于工业自动化控制系统中的执行元件，它通过电动机驱动，实现对阀门、门窗、泵等机械设备的控制和调节。
那么，电动执行器是如何工作的呢？接下来，我们将从工作原理的角度来详细介绍。
首先，电动执行器的工作原理可以分为两种类型，旋转式和直线式。
旋转式电动执行器主要通过电机驱动齿轮箱，将旋转运动转换成阀门或其他执行机构的旋转运动；而直线式电动执行器则是通过电机直接驱动螺杆，将旋转运动转换成直线运动，从而实现对执行机构的控制。
其次，无论是旋转式还是直线式电动执行器，其核心部件都是电机、减速机构和控制系统。
电机作为动力源，通过传动装置将电能转换成机械能；减速机构则起到了减速和增加输出扭矩的作用，保证了电动执行器的输出功率和扭矩；控制系统则是电动执行器的大脑，接收外部信号，控制电机的启停和方向，实现对执行机构的精准控制。
另外，电动执行器的工作原理还涉及到了传感器和位置反馈装置。
传感器可以实时监测执行机构的位置、速度和力度等参数，将这些信息反馈给控制系统，实现对执行机构的闭环控制；而位置反馈装置则是将执行机构的位置信息反馈给控制系统，保证了执行机构位置的准确性和稳定性。
总的来说，电动执行器的工作原理是通过电机驱动，传动装置转换运动形式，控制系统实现对执行机构的精准控制，传感器和位置反馈装置实现对执行机构位置和状态的监测和反馈。
这样的工作原理保证了电动执行器在工业自动化控制系统中的稳定可靠运行，为生产和工程提供了便利和保障。
电动执行器的原理
电动执行器的原理
电动执行器是一种通过电动机驱动的装置，用于控制或执行机械设备的运动。
电动执行器的原理是将电能转化为机械能，通过电动机、传动系统和执行机构的相互配合完成工作任务。
电动执行器的核心部件是电动机，它根据输入的电能转化为机械能。
电动机内部的线圈通过电流产生一个磁场，与永磁体或其他磁体相互作用，产生力矩。
这个力矩驱动电动机的转子旋转，进而带动传动系统实现运动。
传动系统是将电机转动的运动传递到执行机构的重要组成部分。
常见的传动系统包括齿轮传动、皮带传动和蜗杆传动等。
通过合理设计传动系统的传动比和传动结构，可以实现不同运动频率和输出力矩的要求。
执行机构是电动执行器的运动执行部分，用于将电动机的转动运动转化为特定的机械运动。
常见的执行机构包括螺杆杆和螺母、齿轮机构、曲柄连杆机构等。
执行机构的选择依据具体应用需求，可以实现直线运动、旋转运动，甚至复杂的连续运动。
电动执行器还可以配备电子控制系统，用于控制电动机的启动、停止和转速调节等。
通过传感器获得相应的信号，电控系统可以实现对执行机构运动的准确控制和位置反馈。
总之，电动执行器利用电能输入，通过电机转化为机械能，经过传动系统传递到执行机构，实现特定的机械运动。
它在自动
化控制系统中起到重要作用，广泛应用于工业自动化、家庭自动化和机器人等领域。
电动执行器的结构原理及工作原理
电动执行器是工业过程控制系统中一个十分重要的现场驱动装置，其能源取用方便、安装调试简单，在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。
电动执行器包括电动执行机构和调节阀两部分，控制精度主要决定于电动执行机构的控制性能，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统要求状态工作。
电动执行器的结构原理1、电动执行机构接收控制系统发出的开关信号后，电机不转并有嗡嗡声。
其原因可能是：1）电动执行机构减速器的行星齿轮部分卡涩、损坏或变形；2）电动执行机构减速器的斜齿轮传动部分变形或过度磨损或损坏；3）电动执行机构减速器的涡轮涡杆或丝杆螺母传动部分变形损坏、卡涩等；4）电动执行机构整体机械部分配合不好，不灵活，需调整加油。
2 电动执行器电气部分故障结构原理1）电动执行机构接受控制系统发出的开、关信号后，电机不转，也无嗡嗡声。
可能原因是：没有交流电源或电源不能加到电动执行机构的电机部分或位置定位器部分；PM放大板工作不正常，不能发出对应的控制信号；固态继电器部分损坏，不能将放大板送来的弱信号转变成电机需要的强电信号；电机热保护开关损坏；力矩限制开关损坏；行程限制开关损坏；手动/自动开关位置选错或开关损坏；电机损坏。
2）电动执行机构接受控制系统发出的开、关信号后，电机不转，有嗡嗡声。
其可能原因是：电机的启动电容损坏；电机线圈匝间轻微短路；电源电压不够。
3）电动执行0 机构接受控制系统发出的开、关信号后，电机抖动，并伴有咯咯声，其原因可能是：PM放大板的输出信号不足不能使固态继电器完全导通，造成电机的加载电压不足；固态继电器性能变坏，造成其输出端未完全导通。
电动执行器工作原理电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。
前四种属于DDZ型。
下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。
电动执行器原理课件
智能家居
电动执行器可用于智能家居系统中各种设备 的控制，如窗帘、门窗、灯光等，实现家居
生活的智能化和便捷化。
05
电动执行器发展趋势与 挑战
技术创新与优化
01
02
03
高效电机技术
采用新型材料和设计，提 高电机效率，降低能耗。
驱动控制技术
研究先进的控制算法，实 现更精确、快速的控制响 应。
防腐技术和材料
03
电动执行器控制方式
开关型控制
总结词
通过简单的开/关动作来控制执行器。
详细描述
开关型控制是最简单的控制方式，通过接收一个信号，执行器会进行开或关的 动作。这种控制方式通常用于需要快速响应的场合，如安全门、窗户等。
比例型控制
总结词
通过调节输入信号的大小来控制执行器的输出。
详细描述
比例型控制是一种线性控制方式，通过调节输入信号的大小，执行器会按照一定 的比例进行输出调节。这种控制方式适用于需要精确控制的场合，如温度、压力 等。
积分型控制
总结词
通过累计输入信号的时间来控制执行器的输出。
详细描述
积分型控制是一种非线性控制方式，通过累计输入信号的时间，执行器会按照一定的积分关系进行输出调节。这 种控制方式适用于需要消除静态误差的场合，如流量、液位等。
微分型控制
总结词
通过预测输入信号的变化趋势来控制执行器的输出。
详细描述
微分型控制是一种动态控制方式，通过预测输入信号的变化趋势，执行器会提前进行输出调节。这种 控制方式适用于需要快速响应和抑制超调的场合，如速度、加速度等。
无线通信技术
实现远程监控和故障诊断，提高维护效率。
云平台与大数据分析
电动执行器工作原理
电动执行器工作原理引言概述：电动执行器是一种用电力或者气动力驱动的装置，用来控制阀门、门窗、防火门等机械设备的开关。
它的工作原理是通过电动机或者气动机的驱动，将电能或者气动能转换为机械能，从而实现对设备的控制和操作。
下面将详细介绍电动执行器的工作原理。
一、电动执行器的结构组成1.1 电动执行器的电动机部份：电动执行器的核心部件是电动机，它通过电源供电，产生旋转力矩驱动执行器的运动。
1.2 电动执行器的传动部份：传动部份包括减速机构、传动轴等，用来将电动机的旋转运动转换为直线运动或者旋转运动，实现对机械设备的控制。
1.3 电动执行器的控制部份：控制部份包括开关、控制器等，用来控制电动执行器的启停、速度、方向等参数，实现对设备的精确控制。
二、电动执行器的工作原理2.1 电动执行器的启动：当控制部份接收到启动信号时，控制电动机启动，电动机通过传动部份驱动执行器运动。
2.2 电动执行器的运动：电动机的旋转运动通过传动部份转换为直线运动或者旋转运动，推动执行器对设备进行操作。
2.3 电动执行器的住手：当控制部份接收到住手信号时，控制电动机住手运转，执行器住手对设备的操作。
三、电动执行器的工作特点3.1 精确控制：电动执行器可以通过控制部份实现对设备的精确控制，可以根据需要调整启停、速度、方向等参数。
3.2 高效能耗：电动执行器通过电能或者气动能转换为机械能，能够实现高效的能量转换，减少能源浪费。
3.3 自动化操作：电动执行器可以与控制系统相连，实现自动化操作，提高生产效率和工作效率。
四、电动执行器的应用领域4.1 工业自动化：电动执行器广泛应用于工业生产线上的阀门、门窗等设备的控制和操作。
4.2 水处理领域：电动执行器用于控制污水处理厂的阀门、泵等设备，实现污水处理的自动化操作。
4.3 建造领域：电动执行器用于控制建造物内的防火门、通风窗等设备，提高建造物的安全性和舒适性。
五、电动执行器的发展趋势5.1 智能化：随着物联网技术的发展，电动执行器将越来越智能化，能够实现远程监控和控制。
电动执行器工作原理
电动执行器工作原理一、引言电动执行器是一种将电能转化为机械能的装置，广泛应用于工业自动化控制系统中。
本文将详细介绍电动执行器的工作原理，包括其基本结构、工作原理、控制方式和应用领域等方面的内容。
二、基本结构电动执行器通常由电动机、减速机、传动机构和执行机构等组成。
电动机作为动力源，将电能转化为机械能；减速机用于减小电动机的转速并增加扭矩；传动机构将电动机的转动传递给执行机构；执行机构根据控制信号进行相应的动作，如开关、调节或者切断流体等。
三、工作原理1. 电动机驱动电动执行器的工作原理首先依赖于电动机的驱动。
电动机通常采用交流机电或者直流机电，其转速和扭矩可以通过控制电源电压或者电流来调节。
当电源接通时，电动机开始运转。
2. 减速机传动电动机的高速旋转需要通过减速机来降低转速，并提供足够的扭矩。
减速机通常由齿轮、链条或者带轮等组成，通过传动将电动机的转动传递给执行机构。
3. 传动机构传动机构是将减速机的转动传递给执行机构的重要组成部份。
常见的传动机构包括螺杆传动、齿轮传动和链条传动等。
传动机构的设计要考虑到执行机构的负载要求，以确保执行机构能够稳定可靠地工作。
4. 执行机构执行机构是电动执行器的核心部份，根据控制信号进行相应的动作。
常见的执行机构包括阀门、门禁、调节阀和切断阀等。
执行机构的工作原理根据不同的应用领域而有所不同，但通常都是通过电动力或者电磁力来实现开关、调节或者切断流体等操作。
四、控制方式电动执行器的控制方式多种多样，常见的控制方式包括手动控制、自动控制和远程控制等。
1. 手动控制手动控制是最基本的控制方式，通过手动操作按钮或者手柄来控制执行机构的动作。
这种控制方式适合于一些简单的应用场景，但操作人员需要现场操作，效率较低。
2. 自动控制自动控制是通过传感器和控制系统实现的。
传感器可以感知环境参数，如温度、压力和流量等，控制系统则根据传感器的反馈信号来控制执行机构的动作。
自动控制可以实现对执行机构的精确控制，并可以根据设定的条件进行自动调节和切换。
电动执行器工作原理
电动执行器工作原理线性电动执行器的工作原理主要包括电机、传动装置和控制电路三部分。
电机是执行器的核心部件，它通过传动装置将电能转化为机械运动能。
常见的线性电动执行器中常用的电机类型有直流电机、步进电机和伺服电机。
直流电机是最常见的一种电机类型，它通过改变电流的方向和大小来实现机械运动。
直流电机有两种类型，分别是直流有刷电机和无刷电机。
有刷电机中，电流通入电机的转子通过刷子与旋转的集电环进行接触，从而形成电能→机械能的转换。
无刷电机则通过电子元器件控制电机的转子和定子之间的电流变化，实现电能→机械能的转换。
直流电机通常具有易控制、响应速度较快的优点，因此广泛应用于各种线性电动执行器中。
步进电机是一种数字式电动机，通过不同相位的脉冲信号驱动电机转动。
步进电机的转子采用永磁体，定子上有多相绕组，根据脉冲信号的改变，可以实现电机转动的精确定位。
步进电机由于其稳定性高、定位精度好等优点，被广泛应用于需要精确运动控制的场合，例如3D打印机、CNC加工设备等。
伺服电机是一种能够根据控制信号来控制转子位置的电机。
伺服电机通过采集传感器的反馈信号，不断调整控制信号，使得转子始终保持在所需位置。
伺服电机具有响应速度快、定位精度高的特点，广泛应用于需要高精度运动控制的自动化领域。
传动装置是连接电机和负载的部分，传输电机产生的力或扭矩给负载。
传动装置根据执行器的不同应用需求，包括螺杆传动、齿轮传动、链传动等。
螺杆传动是最常见的一种传动方式，它通过螺杆上的螺纹与螺母之间的相对运动，将旋转运动转化为线性运动。
齿轮传动则通过两个齿轮之间的嵌合来实现力或扭矩的传递。
控制电路是控制执行器运动的核心部分，它能够将输入的电信号转化为电机的工作信号。
控制电路通常由电源、电调器、编码器和反馈传感器组成。
电调器控制电机的转速和方向，编码器和反馈传感器则实时监测电机的转角或位置信息，并将其反馈给控制电路。
根据反馈信号和控制信号之间的差异，控制电路会调整输出信号，使得电机按照预定的轨迹运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动形式可分为直行程、角行程、回转型（多转式）等几类。
由于用电做为动力有其它几类介质不可比拟的优势，所以电动型近年来发展较快，应用面较广。
电动型按不同标准又可分为：组合式结构和机电一体化结构；电器控制型、电子控制型和智能控制型；数字型和模拟型；手动接触调试型和红外线遥控调试型等。
它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的，在炼铁厂主要应用于布袋箱体荒、净煤气支管的开关箱体放散的开关以及冲渣水泵管道的开闭及调节、环境除尘管道的开关等。
阀门电动装置工作原理：
阀门驱动装置是实现阀门程控、自控和遥控不可缺少的驱动设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置。
电动阀门装置一般由下列部分组成：
1.专用电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。
减速机构，用以减低电动机的输出转速。
2.行程控制机构，用以调节和准确控制阀门的启闭位置。
转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。
3.手动﹑电动切换机构，进行手动或电动操作的联锁机构。
开度指示器，用以显示阀门在启闭过程中所处的位置。
根据阀门类型选择电动执行器
1、角行程电动执行器适配各种角行程阀门（球阀、蝶阀、旋塞阀等）与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。
电动执行器按阀门形式分为直行程和角行程两种。
a)直行程:将阀门上下移动来控制阀门开度的（如：单座阀、双座阀、套筒阀、Y型阀等）。
b)角行程：角行程的带动的阀门的是在0～90°旋转来控制阀门开度的（如：蝶阀、球阀、偏心旋转阀、旋塞阀等）。
2、多回转电动执行器（转角>360°）适用于闸阀、截止阀等。
电动执行器输出轴的转动大于一周，即大于360°，一般需多圈才能实现阀门的启闭过程控制。
根据生产工艺控制要求确定电动执行器的控制模式
1、开关型
开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行准确控制。
2．调节型
调节型电动执行器不仅具有开关型一体化结构的功能，还能对阀门进行准确控制，调节介质流量。
三、根据使用环境和防爆等级分类的电动装置
根据使用环境和防爆等级要求，阀门的电动装置可分为普通型、户外型、隔爆型、户外隔爆型等。
根据阀门所需的扭力确定电动执行器的输出扭矩
阀门启闭所需的扭力决定着电动执行器选择多大的输出扭矩，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭矩负责，阀门正常启闭所需的扭矩由
阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭矩也有所区别，即使是同个阀门厂家生产的同规格阀门扭矩也有所差别，当选型时执行器的扭矩选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭矩范围。
