AVL排放测试仪操作规程

合集下载

尾气分析仪操作规程

尾气分析仪操作规程

尾气分析仪操作规程
《尾气分析仪操作规程》
一、引言
尾气分析仪是一种用于检测机动车尾气排放成分的仪器,广泛应用于环保、汽车维修和检测等领域。

为了正确、安全地操作尾气分析仪,特制定本规程。

二、操作前准备
1. 确保尾气分析仪接通电源并待机状态。

2. 检查仪器外部是否有损坏,如有损坏应立即联系维修人员进行维修。

3. 准备好车辆的测试路径、车辆登记证和其他必要的文件。

三、操作步骤
1. 开机:按下仪器开关并等待数分钟,直到仪器提示完成自检。

2. 连接车辆:将尾气分析仪与车辆的尾气排放口连接好,并确保连接牢固。

3. 检测:按照仪器的操作指南进行检测,记录并保存测试结果。

4. 关机:检测完成后,按下仪器的关机按钮,断开车辆连接。

四、注意事项
1. 操作人员应接受专业的培训,并熟悉仪器的使用说明书。

2. 在操作过程中应严格按照操作规程操作,遵守操作步骤和注意事项。

3. 定期对仪器进行维护和保养,确保仪器的正常使用。

4. 在操作过程中如发现异常情况,应及时停止操作并联系维修
人员进行维修。

五、结束语
尾气分析仪的正确操作对于保障环境和车辆排放的合格非常重要,希望操作人员能够严格按照本规程进行操作,确保测试结果的准确性和安全性。

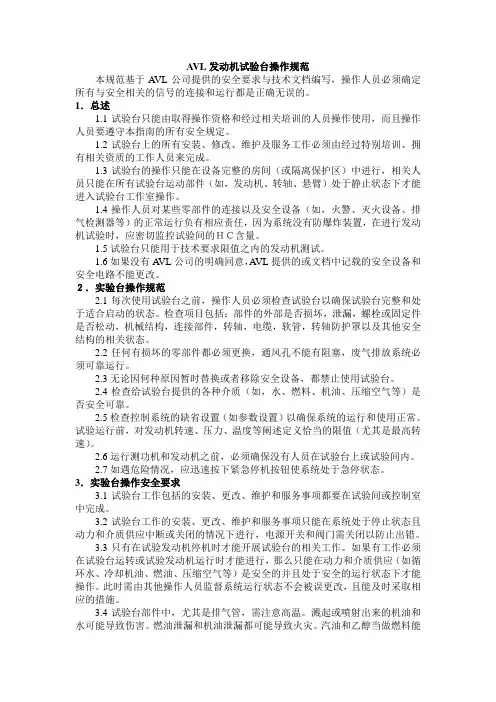

AVL发动机试验台操作规范

AVL发动机试验台操作规范

A VL发动机试验台操作规范本规范基于A VL公司提供的安全要求与技术文档编写,操作人员必须确定所有与安全相关的信号的连接和运行都是正确无误的。

1.总述1.1试验台只能由取得操作资格和经过相关培训的人员操作使用,而且操作人员要遵守本指南的所有安全规定。

1.2试验台上的所有安装、修改、维护及服务工作必须由经过特别培训、拥有相关资质的工作人员来完成。

1.3试验台的操作只能在设备完整的房间(或隔离保护区)中进行,相关人员只能在所有试验台运动部件(如,发动机、转轴、悬臂)处于静止状态下才能进入试验台工作室操作。

1.4操作人员对某些零部件的连接以及安全设备(如,火警、灭火设备、排气检测器等)的正常运行负有相应责任,因为系统没有防爆炸装置,在进行发动机试验时,应密切监控试验间的HC含量。

1.5试验台只能用于技术要求限值之内的发动机测试。

1.6如果没有A VL公司的明确同意,A VL提供的或文档中记载的安全设备和安全电路不能更改。

2.实验台操作规范2.1每次使用试验台之前,操作人员必须检查试验台以确保试验台完整和处于适合启动的状态。

检查项目包括:部件的外部是否损坏,泄漏,螺栓或固定件是否松动,机械结构,连接部件,转轴,电缆,软管,转轴防护罩以及其他安全结构的相关状态。

2.2任何有损坏的零部件都必须更换,通风孔不能有阻塞,废气排放系统必须可靠运行。

2.3无论因何种原因暂时替换或者移除安全设备,都禁止使用试验台。

2.4检查给试验台提供的各种介质(如,水、燃料、机油、压缩空气等)是否安全可靠。

2.5检查控制系统的缺省设置(如参数设置)以确保系统的运行和使用正常。

试验运行前,对发动机转速、压力、温度等阐述定义恰当的限值(尤其是最高转速)。

2.6运行测功机和发动机之前,必须确保没有人员在试验台上或试验间内。

2.7如遇危险情况,应迅速按下紧急停机按钮使系统处于急停状态。

3.实验台操作安全要求3.1试验台工作包括的安装、更改、维护和服务事项都要在试验间或控制室中完成。

尾气分析仪操作规程

尾气分析仪操作规程

尾气分析仪操作规程尾气分析仪操作规程尾气分析仪是一种测试机动车辆尾气排放成分的仪器,是检测车辆是否达到国家尾气排放标准的重要设备。

该操作规程旨在规范尾气分析仪的正常使用,确保测试结果的准确性和可靠性。

一、操作前准备1. 确认尾气分析仪是否已通过检验和校准,并检查仪器是否完好无损。

2. 接通仪器的电源,并将仪器和车辆内部所使用的电气设备隔离,以避免电磁干扰导致测试结果偏差。

3. 打开仪器,预热至稳定状态,一般预热时间为20~30分钟,具体时间根据仪器型号和制造商指示为准。

4. 确认所测试的车辆已经达到驾驶温度,即车辆发动机运转时间不少于10分钟,并且发动机冷却系统内的温度已经达到正常工作状态。

5. 在测试前应对尾气分析仪进行零点校准,以确保仪器的准确度。

如仪器已进行过零点校准,可省略此步骤。

二、操作方法1. 将尾气分析仪的进气管与测试车辆的排气管连接,注意连接管道必须牢固密封,以避免排气中的空气污染了测试结果。

同时保证进气管中没有漏风。

2. 让测试车辆在空档状态下运转,在车速处于低进低出的模式下,也可以通过模拟测速系统测试车辆的动力性能和排放情况。

3. 确认尾气分析仪开始测试工作,看到相关的数据在仪器屏幕上显示。

此时,应保持尾气分析仪稳定运行,不要进行操作或者拆除设备连接。

4. 在测试中,需要在车辆达到最高限制车速时进行数据采集,同时还需要记录下测量数据,以后方处理和复查。

5. 在测试工作中,应注意任何异常情况的出现,如报警、设备异常和数据偏差等,及时进行处理和记录。

6. 测试完成后,及时切断测试车辆和尾气分析仪的连接,并确认测试数据的正确性。

三、操作要点1. 尾气分析仪应在安全的环境下使用,使用时内部必须保持通风良好,防止室内污染。

2. 操作人员必须熟练掌握相关设备的使用方法和基本技能,同时应遵守所有安全规定。

3. 经常保持仪器、测试区域的清洁,以保证测试结果的准确性。

4. 在测试过程中,应避免任何突发事件的出现,能够对处理常见问题的解决程序和处理措施。

排气分析仪或烟度计操作规程范本(2篇)

排气分析仪或烟度计操作规程范本(2篇)

排气分析仪或烟度计操作规程范本操作规程范本:排气分析仪或烟度计1.准备工作1.1 确保排气分析仪或烟度计处于正常工作状态,检查仪器是否有损坏或故障。

1.2 检查传感器是否连接良好,确保传感器与仪器之间的电缆没有损坏或断开。

1.3 确保仪器已经校准并保存了校准参数,以确保测量的准确性。

1.4 检查仪器的电池电量或电源连接,确保仪器有足够的电力供应。

2.操作流程2.1 将排气分析仪或烟度计连接到车辆的尾气排放口,确保连接紧固并且密封良好。

2.2 打开仪器的电源,待仪器启动完成后进行下一步操作。

2.3 根据仪器的界面提示选择相应的测量项目,例如CO、CO2、HC、NOx等。

2.4 根据仪器的界面提示操作,例如按下开始测量按钮,开始进行尾气排放浓度的测量。

2.5 在测量过程中,仪器会不断显示尾气浓度的数值,根据需要,可进行多次测量来确保数据的准确性。

2.6 等待仪器完成测量后,仔细记录测量结果,并及时保存数据以备后续分析和比较。

2.7 注意观察仪器是否有异常提示或报警,如有异常应及时停止测量并排除故障。

3.检查和维护3.1 在操作完成后,及时关闭仪器的电源,并拔掉与车辆的连接。

3.2 清洁仪器表面和传感器,并使用干净的布擦拭干净。

3.3 定期检查和校准仪器,确保仪器的测量准确性。

3.4 定期更换仪器的滤芯,以避免灰尘或污染物影响测量结果。

3.5 经常检查仪器电池电量,如需要更换电池,请按照说明书的要求进行操作。

3.6 在长时间不使用仪器时,应将仪器存放在干燥、通风的地方,避免阳光直射或潮湿环境。

4.安全注意事项4.1 使用排气分析仪或烟度计时,请远离尾气排放口并避免吸入有害气体和颗粒物。

4.2 在测量过程中,严禁将仪器连接到尾气排放尚未充分稀释的故障车辆上,以免危险情况发生。

4.3 操作过程中,不要随意触摸仪器的传感器,避免对传感器造成损坏或误差。

4.4 在操作过程中,注意仪器的稳定性和平衡性,避免仪器意外摔落或碰撞损坏。

AVL自动排放分析系统工作原理

AVL自动排放分析系统工作原理

A VL自动排放分析系统工作原理1、AMA系统结构:1.1、主机柜1.2、附机柜(不同的系统可以连接不同数量的附机柜)1.3、排放柜控制单元BCU40001.4、“开/关”按钮启动或关闭系统1.5、气体连接板(包括:距气、高纯氮气、合成空气、高纯氧、系统出口;A27X1、A27X2外部单元的CAN总线接口。

1.6、主电源开关1.7、标识牌1.8、后面板控制接口(包括①X51主机网线接口②X52连接另一柜的ACU4000的控制接口③X53保留④X54连接另一柜的网络接口⑤X73 AK串行接口⑥X74 K调制解调器接口⑦X3.1 用于外部停机的信号接口⑧电源地线端子⑨ X69加热系统TCU4000的CAN总线接口(内置)⑩ X70加热系统TCU4000的CAN总线接口(外置)⑾X71加热系统TCU4000的CAN总线接口(外置)⑿保护地线端子1.9、带气路入口的气体分配器后面板1.10、电源接入线1.11、废气排气总管1.12、电源分配单元PDU4000---为系统模块和分析提供不同的工作电压。

F1 电路断路器主保险丝F2 电路断路器GDU4000/分析仪电磁阀/分析仪电源,12V F3 电路断路器分析仪电源,主电源电压F4 电路断路器排房柜排风扇/电源插座/加热单元,主电源电压F5 电路断路器计算机/加热单元/分析仪电源,24V F6 电路断路器计算机,主电源F7 电路断路器GDU 4000,主电源电压F8 电路断路器分析仪电源,主电源电压F9 电路断路器内置加热系统/三相电流输出,400VX1 “开/关”按钮,主电源开关X2 “开/关”按钮控制,主电源开关X3 外部停机控制X4 计算机/加热单元/气体分配单元/分析仪电磁阀/分析仪电源,24V X5 分析仪电源,24V X6分析仪电源/计算机/排风扇/插座,主电源电压X7 气体调理单元/分析仪电源,主电源电压X8 内置加热系统/三相电流输出,400V1.13、分析仪电磁阀(1、分析仪电磁阀---由中央CAN总线控制用于采样、零气和距气气路的电磁阀2、CAN总线结点---用于电磁阀。

AVL COMPACT3 pH 血气分析仪 说明书

AVL COMPACT3 pH 血气分析仪 说明书

CH3563Rev. 2.0, June 1998操 作 手 册 AVL COMPACT 3pH / 血 气 分 析 仪1 简介Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 95II1 仪器说明简述.................................................................................................................................1-1用途.................................................................................................................................1-1测量参数..........................................................................................................................1-2pH...................................................................................1-2PCO 2.................................................................................1-2PO 2..................................................................................1-2仪器要求..........................................................................................................................1-3放置.................................................................................1-3一般要求.............................................................................1-3血样处理..........................................................................................................................1-4血样处理.............................................................................1-4试剂使用要求...................................................................................................................1-4警告.................................................................................1-4保存.................................................................................1-4仪器清洁..........................................................................................................................1-5试剂.................................................................................1-5AVL 除蛋白剂.........................................................................1-5消毒剂...............................................................................1-6进样口...............................................................................1-6进样口盖板...........................................................................1-7键盘.................................................................................1-7外壳.................................................................................1-7进样通道/测量室......................................................................1-8电极使用..........................................................................................................................1-8说明仪器简述• AVL Compact 3为微型全自动血气分析仪并配有内置热敏打印机•高度安全设计的进样口和废液液位控制消除了病毒感染的可能性•一次测量只需55微升全血对新生儿产妇更为有利•可视的人机对话屏幕更易掌握使用方法免保养电极使保养变得非常简单•AVL•从进样到出结果只需20使用节省费用.•精心设计和AVL一贯的高品质相结合保证了仪器的经济可靠耐用.•具有AVL 功能齐备的自诊断程序用途AVL Compact 3 血气分析仪可测量全血的 pH, PCO2和 PO2Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 953血清血浆和全血的PH值是指示其酸碱平衡的重要参数对血液肾脏肺功能的诊断是非常重要的参数造成血液pH值不正常的原因通常分为:pH<7.4•原发碳酸氢盐缺乏代谢性酸中毒•原发肺换气不足呼吸性酸中毒pH>7.4•原发碳酸氢盐过胜代谢性碱中毒•原发肺换气过度呼吸性碱中毒血血清或血浆pH增加(酸血症)可能是由于血浆碳酸氢盐的增加也可能是CO2排出的增加(过度换气)而出现呼吸性碱中毒的特征血血清或血浆pH降低(酸血症)可能是由于有机酸形成过多或肾功能失调排出过多H或过多摄入酸如:水杨酸中毒或失掉碱性体液肺泡换气减少可造成呼吸酸中毒肺水肿气管梗阻或药物可使出现急性呼吸酸中毒梗阻性或约束性的呼吸性疾病可造成慢性呼吸酸中毒动脉血PCO2值用来评价人体排出CO2的能力和CO2的代谢情况动脉PCO2低于正常范围表示碱中毒即低酸血症这是由于肺泡通气增加过度换气动脉PCO2高于正常范围表明酸中毒即高碳酸血是肺换气不足的信号也是心动停止慢性梗阻性肺部疾病药物过量慢性酸碱代谢失调的特征PCO2Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 954Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 955动脉血PO 2值用来评价肺吸氧的能力通常肺部循环系统或呼吸系统不正常可造成PO 2低于正常值(动脉血氧过低)例如:支气管梗阻血管病变心脏输出减少氧需求增加解剖学的心脏缺损氧含量过低由于由于血红蛋白正常浓度为80mmhg 至100mmhg PO 2只能达到97饱和水平不可能大于100因此PO 2水平大于100mmHg 对氧含量没有作用仪器要求为保证正常使用仪器需要下列条件• 室温 +15 °C to + 32 °C (50 °F to 90 °F).• 防止阳光直射• 远离有害气体和液体• 相对湿度: 20 -90 %.• 防止强电磁干扰• 防止振动请使用平稳台面• 仪器周围至少需要 20 cm / 8 inch 空间AVL Compact 3应全天开机若关机超过12小时请参考第3章进行"shutdown procedure".•请不要在仪器顶部放置任何液体• 定期进行质控测量(参考第5章).PO2Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 956血样处理请小心处理血样血样中可能含有生物有害物质警告:废液处理必须依照当地有关规定试剂使用要求声明:AVL 仪器当下列情况出现时不能保证使用正常:• 不使用仪器指定的试剂.• 使用过期试剂•不按照说明正确使用试剂•不按照本手册操作规程使用仪器AVL除蛋白液含强碱性物质约1.2的活性氯请注意不要吞入口中或接触到眼睛皮肤上出现以警告Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 957上情况应尽快冲洗或 找医生解决请按照AVL试剂包装盒标签上有关说明保存使用前请恢复到室温保存Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 958清洁仪器AVL 推荐下列消毒过程进一步的消毒应按照检验科规定操作这些清洁工作应定期进行从而减小感染的危险这个过程的目的是替换直接接触血液的器件时减小危险注意在所有过程中请戴上橡胶手套应按下面的要求进行清洁每日• 进样口• 键盘• 外壳必要时• 进样通道注意仅可使用液体清洁剂不许用喷雾组成次氯酸钠水溶液含2活性氯伤害说明由于除蛋白剂的碱性和氧化特性不排除与眼皮肤粘膜接触时会产生局部刺激紧急处理吸入时用清新的空气饮大量的水皮肤上用大量的水冲洗脱掉污染的衣服眼睛里用大量的水冲洗看医生吞入时饮大量的水避免呕吐看医生注意适当使用和处理除蛋白剂不会引起生态问题Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 959应使用含醛的商业用酒精请参考产品说明使用注意不要用此消毒剂对样本通道内部清洁用AVL除蛋白剂进行清洁也可用含醛的商业酒精滴血盘防止对试剂瓶室的污染用浸有消毒剂的纱布清洁滴血盘步骤1. 打开试剂瓶室盖2. 拉出滴血盘3. 清洁消毒或替换4. 关上试剂瓶室盖用浸有消毒剂的纱布清洁进样口步骤1. 激活User programs?YES 6 × ↓System test?YES Electrode?YES2. 打开进样口盖板3. 清洁进样口4.关上进样口盖板5. 按ESC两次系统进行冲洗/干燥的循环过程返回READY 状态Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 9510用浸有消毒剂的纱布清洁进样口盖板的内外步骤1. 激活User programs?YES 3× ↓System test?YESElectrode?YES2. 打开进样口盖板3. 清洁进样口盖板内外等待消毒剂干燥4. 只有消毒剂完全干燥后才可关上进样口盖板避免再次打开进样口盖板时损害油漆5. 按ESC两次完成保养过程系统进行冲洗/干燥过程返回READY 状态用浸有消毒剂的纱布清洁键盘注意只用浸有消毒剂的湿布不用喷雾用浸有消毒剂的纱布清洁所有的外表面和上盖1 简介仅在测量毛细管被蛋白沉积污染时或者测量通道部分被替换以后应该用除蛋白剂进行清洁这是对测量系统和电极进行的基本清洁此后必须进行调整清洁剂从进样口注入或吸入如果必要用浸有消毒剂的纱布测量室的连接口步骤激活User programs?YES3×↓Maintence?YES2×↓Cleaning?YES按显示说明进行清洁注意重新安装上清洁后的电极或新电极后用湿剂如全血进行两次测量湿化系统电极使用小心使用电极以延长其使用寿命•防止电极头部和硬物接触•绝不可以让电极处于干燥状态或无保护的储存状态详细内容请参考第9章和第12章Operator's Manual, AVL Compact 2, Version 2, Rev. 2.0, January 95112 仪器性能主要参数.......................................................................................................................2-1测量.............................................................................................................................2-1定标.............................................................................................................................2-1仪器结构.......................................................................................................................2-2显示屏和键盘...............................................................................................................2-2热敏打印机..................................................................................................................2-2上盖.............................................................................................................................2-3试剂及试剂瓶...............................................................................................................2-4废液瓶......................................................................................................................2-4冲洗水......................................................................................................................2-4缓冲液 1 (pH = 7.383)................................................2-4缓冲液 2 (pH = 6.841)...............................................................................................2-4 PH参比电极液..........................................................................................................2-5清洁液......................................................................................................................2-5进样组件......................................................................................................................2-6进样盖板...................................................................................................................2-6进样口和管路............................................................................................................2-6滴血盘......................................................................................................................2-6样本通道结构...............................................................................................................2-7进样口......................................................................................................................2-7预热管道...................................................................................................................2-7测量毛细管...............................................................................................................2-7测量室阀门...............................................................................................................2-7测量室组件..................................................................................................................2-8测量毛细管...............................................................................................................2-8测量块......................................................................................................................2-9测量室电磁阀............................................................................................................2-9电极..........................................................................................................................2-9蠕动泵.........................................................................................................................2-9后面板.......................................................................................................................2-10接口........................................................................................................................2-11气体连接口.............................................................................................................2-11电源开关组件..........................................................................................................2-12条形码扫描仪 (选件)...............................................................................................2-12操作者接口.................................................................................................................2-13显示屏.......................................................................................................................2-13键盘...........................................................................................................................2-13超时........................................................................................................................2-14性能主要参数AVL Compact 2 为微处理机控制的全自动血气分析仪其测量参数为pH酸碱度PCO 2二氧化碳分压PO 2氧分压BP 当地大气压根据以上参数并结合病人体温血红蛋白值和 FIO 2 可计算得到以下参数BE碱超BEecf细胞外碱超BB缓冲碱HCO 3-实际碳酸氢盐stHCO 3-标准碳酸氢盐在 PCO 2 40 mmHg TCO 2CO 2总量stpH标准 pH 值在 PCO 2 40 mmHg AaDO 2肺泡/动脉氧梯度cH +氢离子浓度O 2 sat氧饱和度O 2 cont氧含量Shunt 体外循环吹氧的分流测量 (measurement for thedirect mixture venous blood in the oxygenatedcirculatory system)AVL Compact 3 具有敏感的样本探测系统可检测样本中的气泡控制样本的位置并检测样本量当样本量大于55µl 仪器开始进行自动测量当样本量为25-55ul 时可进行半自动微样测量用血量最少仪器开机可自动进行下列定标• 总定标• PH 一点定标运行内部程序仪器可自动进行下列定标测量定标• PH 两点定标• 气体两点定标详细内容请参考第6章定标仪器结构图. 21: 显示屏测量结果计算参数和仪器状态都可显示在四行字符宽的液晶显示屏上通过键盘和显示提示可完成仪器所有控制功能:• 测量• 数据输入• 程序功能• 保养• 系统测试图. 22: 热敏打印机仪器内置24列热敏打印机使用58mm 热敏打印纸)可打印下列数据显示屏和键盘热敏打印机•测量参数值•计算参数值•定标数据•电极电压值• 系统信息当仪器进行测量和定标时请关上上盖以保持仪器内部温度稳定和防止电磁干扰上盖打开可固定在一定位置图. 23: 上盖打开的前视图上盖仪器需要以下试剂和试剂瓶• 废液瓶• 冲洗水• 缓冲液 1• 缓冲液 2• PH 参比电极 液• 清洁液图. 24: 试剂注意: 所有试剂应保存在 15 °C 至 32 °C (59 °F 至 90 °F).仪器使用过的所有液体均排入废液瓶警告必须将废液瓶盖拧紧以使管路系统封闭保证冲洗和干燥循环正常进行冲洗水用来• 冲净血样;•冲净定标液缓冲液 1 (pH = 7.383)缓冲液1用来确定PH 定标的第一点缓冲液2瓶置于缓冲液1瓶内侧用来确定PH定标的第二点PH 参比液由KCL 压力系统灌注入PH 参比电极注意一定要拧紧参比电极液瓶盖 清洁液瓶置于PH 参比液瓶内侧每50个样本仪器将在主定标期间自动进行一次清洁警告:必须使用AVL 试剂并不要混合或灌注试剂缓冲液 2 (pH = 6.841)进样部分包括以下部件:• 进样盖板• 进样口和管路• 滴血盘图. 25: 进样组件打开盖板可注入样本警告 如果进样盖板被错误的打开仪器正在进行的操作将被中断仪器将提示关闭进样盖板并自动进行冲洗干燥循环如图25仪器进样可使用• 注射器• AVL 微量采样器• 毛细管滴血盘在进样口下边防止样本溅入仪器内部应定期清洁更换样品通道介绍AVL Compact 3 的样品测量可以用注射器注入也可以用毛细管或微量采血器自动吸入样品的注入口是用非常软的PVC 制成它可使毛细管与注入口之间很好的连接这个注入口的设计可使注射器也能与之密封而且无论毛细管或注射器均不需任何接头样品通过预热管道流入样品预热通道首先将样品预热至37°C 这个样品预热通道也是第一感应到样品的在样品达到测量室之前电脑通过传感器首先感应样品的位置仪器将样品从预热管道吸入测量毛细管在测量毛细管中样品接触电极样品到达测量室阀之前先通过第二个样品探测点测量毛细管中在氧电极和二氧化碳电极之间还有一个样品探测点AVL Compact3通过探测点来探测样品控制样品充满毛细管测量完成后样品被吸入废液瓶电磁测量室阀关闭测量室避免注射器注入样品时样品直接进入测量室过多的样品进入旁路此构造可使测量室的样品连续而无气泡同时也防止了过大的压力对电极的损害测量室组件包括以下部分:图. 26:测量室组件测量室电磁阀图. 27: 测量毛细管在测量毛细管中血气电极和PH 电极与样本直接接触测量得到有关参数测量室持续放大照明使整个测量过程均可观测到整个测量室恒温在 37 °C.测量室电磁阀位于测量块的最右边用来分流多余的血样并防止样本直接注入测量室如用注射器时避免使电极受到损害电极从测量块后面插入电极头部插入测量毛细管中以便与样本接触不同电极使用不同颜色标记易于识别电极由左至右排列如下白 灰绿 蓝图. 28:电极蠕动泵用来传输所有标本和试剂图. 29: 蠕动泵型号警告和产品系列号均标明在后面板上警告只容许经过专业培训的维修人员打开后面板图. 210:后面板图. 0-1: 警告和型号图. 2-12: 接口标准的RS232C 接口可连接计算机系统或外部打印机同时接口部分还可以连接条形码扫描仪AVL 血氧分析仪AVL电解质分析仪或外接维修调制解调器图. 2-13: 气体连接口气体连接口位于后面板的右下角图. 214: 电源开关组件这一组件包括电源开关电源插口保险丝和电源滤波器图. 0-15: 条形码扫描仪条形码扫描仪可有选择地安装在Compact3上当仪器在测量时条形码扫描仪可扫入病人病历号另外操作者ID 号码仅在READY 状态可扫入并且若安装了条形码扫描仪后可使用密码来锁定仪器详细内容请参照第8章 设置和第11章接口操作者接口显示屏将提示您如何操作仪器当仪器处于准备状态时显示屏显示如下 READY 10:09For measurementopen the flapUser programs ?第一行 仪器当前状态及时间第二行和第三行显示操作指示报警信息和测量值第四行指示程序菜单及子菜单数据输入键盘和显示屏共同完成仪器各项操作显示屏键盘超时30秒内不按任何键仪器自动回到READY状态仪器处于系统测试程序下除外3 安装停机3 安装停机安装....................................................................3-1环境...................................................................3-2电磁阀垫片.............................................................3-2蠕动泵管道.............................................................3-3安装试剂瓶.............................................................3-4废液瓶...............................................................3-4冲洗水PH参比液缓冲液1缓冲液2清洁液...........................3-4安装打印纸.............................................................3-5定标气体连接...........................................................3-5电极...................................................................3-7PH参比电极白色...................................................3-7停机...................................................................3-10停机超过3天..........................................................3-10冲洗干燥管道......................................................3-10电极维护............................................................3-11释放蠕动泵管........................................................3-12释放管道............................................................3-12保存运输..........................................................3-13安装, 停机本章将介绍仪器安装和停机的操作步骤安装打开AVL COMPACT3的包装箱将仪器放置于满足规定条件见第1章的预定地点然后按下面的步骤进行操作检查仪器及附件是否完好无损对照清单检查内容是否有遗漏如有遗漏请通知AVL 厂方代表如有损坏请立即通知承运单位保持仪器和包装的完整直至所有物品均被妥善登记注意包装也许会被官方改变附件清单有些许变化与AVL 代表联系你的附件清单根据下面的要求选择仪器的安放位置• 环境温度保持在1532°C (5090°F) 之间• 避免阳光直射• 避开有害气体和蒸气• 相对湿度2085• 仪器周围无产生强电磁场的设备(马达传输器X 射线装置)• 稳定的平台避免振动• 仪器周围有一定的空间以保证空气流通(最少20厘米或8英寸在AVLCOMPACT2仪器的每个电磁阀的下面都插有保护垫片能将电磁阀垫起以防管道被压变形将电磁阀抬起可把垫片轻易取出注意:开机前请将垫片取出以避免仪器不能正常工作请小心拉起阀门取下并保存好垫片以备SHUTDOWN 使用打开仪器上盖可看到六个阀门(V3V4V5V7V11V12)位于测量室右侧见图82一个位于蠕动泵右侧见图83取下试剂室前的半透明盖板在试剂室内共有三个阀门(V6V8V10)(见图: 8-4)分别取下阀门的垫片电磁阀垫片图. 3-1: 电磁阀垫片 - 进样组件图. 3-2: 电磁阀垫片蠕动泵图. 3-3: 电磁阀垫片试剂室图. 3-4: 蠕动泵管道操作过程•将压住蠕动泵管的半月形卡子拉至最右边并固定好试剂室位于测量室和进样组件下边每一个瓶盖上连接有管道分别排放在后壁上引入管路系统注意安装试剂瓶的时候请确保安装了正确的试剂并注意没有管道被折拧紧废液瓶盖前请确认瓶盖内的密封圈放置在正确位置若已放好将瓶盖拧紧在空的废液瓶上注意:废液瓶盖请一定拧紧每一个试剂瓶口均有铝薄封口沿瓶口边缘将铝薄割下蠕动泵管道冲洗水PH参比液缓冲1缓冲液2清洁液注意割开铝薄时请注意一定不要污染了试剂注意如果您没有使用瓶装的冲洗水请在冲洗水瓶内注入蒸馏水并加入一支防腐剂拧紧瓶盖放入试剂室注意请检查PH 参比液瓶盖内的密封圈是否安放正确之后一定要拧紧瓶盖以保证密封在PH 参比电极没有安装之前请勿开机1. 取下空纸轴换上新纸2. 将打印纸插入进纸罅缝3.按黑色走纸键直至看到打印纸出来图. 35: 安装打印纸注意热敏打印纸只有一面有热敏性请安装正确图. 36: 气体连接AVL Compact 2 需要两种定标气体气体 1:20 % O 2, 5.5 % CO 2, 平衡气 N 2气体 2:10 % CO 2, 平衡气 N 2图. 0-7: 定标气体气瓶放置安装过程• 在气瓶上安装气压表• 将气瓶在托架上缚紧•连接气瓶气管• 打开气瓶阀门放气数秒钟清洁管道• 关闭气瓶阀门• 将气管连接在AVL COMPACT3后面板的气体进口上定标气体连接• 打开气瓶阀门注意请勿把气瓶和气管弄混注意气瓶和仪器之间的气管长度应在一米左右避免过长如有特殊需要请与工程师联系注意血气免保养电极不需要任何准备图. 38: 取下运输套安装可保养电极前,取下运输套(柠1和拉2)装上新电极套(参见第12章维护保养电极)注意请保存好运输套以便于将来的储存和运输此时不需要用电极膏清洁电极安装电极按以下顺序从右至左• PO 2-电极(蓝色)• PCO 2-电极 (绿色)• pH-电极 (灰色)拔出电极卡子将电极插入测量室用电极卡子固定好电极联上电极线1.小心取下PH 参比电极接嘴将有黄色标记的管道接在朝上的有黄色标记的接嘴上将无标记的管道接在无标记的接嘴上Yellow marking图. 39: pH-参比电极 - 黄色标记更换新的参比电极套在插入测量室之前灌注PH 参比电极液2.插好电极输出电缆线打开仪器3.仪器将显示如下COMPACT 3Please wait当温度达到后仪器将显示真确温度如下WARM UPMC-temp: 37CSP-temp: 37C在预热过程中仪器进行 PO 2- 和 PCO 2-电极调整PH参比电极(白色)WARM UP299Please wait4.运行仪器的自动灌注程序并将气泡排出见第9章如果参比电极充满则进行第5项如果pH参比电极没有充满把pH参比电极从测量室拔出注意不要断开电缆线和管道激活Maintenance?YES1× ↓Ref. Electrode?YESUSER PROGRAMSRef. electrodeFill electrode ?按YES此程序可进行自动灌注参比电极液完成灌注后显示如下内容USER PROGRAMSRef. electrodeFill electrode ?5.若电极已灌满按NOPH参比电极渗透性也应测试小心的用洁净干燥的软纸巾吸净电极头部的液体USER PROGRAMSRef. electrodeCheck permeability ?按YES确认观察电极头部应形成一个参比液的小液滴USER PROGRAMSRef. electrodeCheck permeability ?如果没有小液滴出现按YES重复此操作或按ESC退出若重复操作仍然没有小液滴按照第9章内容更换PH参比电极套图. 0-9: pH-参比电极 - 液滴若形成了液滴小心的擦净将参比电极插入测量室并卡好按ESC退出程序停机若AVL_Compact3有段时间不使用可设置备用状态在此期间仪器不消耗缓冲液1和2但会对电极进行适当的调整如果需要可采用手动备用状态和自动备用状态两种方式详细内容请参阅第8章设置一节手动备用状态和自动备用状态备用状态可在任何时间取消在经过必要的定标后回到READY状态若 AVL Compact 3 要停机超过3天应排空管道取出电极垫好停机超过三天电磁阀垫片操作过程READY 9:57For measurementopen the flapUser programs ?拔出参比电极上的两根管道用一接嘴连接导通将参比电极上的两个接嘴用随电极带来的两个红色小帽套上注意可用毛细管代替接嘴连接管道但插入管道深度不要超过10mm.2. 倒空缓冲液1缓冲液2pH 参比液和清洁液瓶分别清洗后灌满蒸馏水装回原位3. 使用程序:User programs?YES4× ↓Maintenance?YES4× ↓Shutdown?YESUSER PROGRAMSShutdownRinse ?按YES仪器将自动对所有管道进行冲洗和干燥最后请排空缓冲液1缓冲液2PH 参比液清洁液和冲洗水瓶冲洗干燥管道USER PROGRAMSShutdownDry ?按YESUSER PROGRAMSShutdownDry activated管道里的液体将被吸走之后进行干燥USER PROGRAMSShutdownSwitch off analyzer !4. 关机5. 关闭气瓶阀门6. 插入电磁阀垫片7. 倒空废液瓶洗刷消毒干燥后放回原位拔出电极电缆线取下电极卡子取出电极注意请将电极卡子插回原位以免丢失仅储存一天为防止电极干燥用相应溶液填充保护套• pH 电极缓冲液1• PCO2电极PCO2电极液•PO2电极不用溶液• PH 参比电极pH 参比电极液用浆膜密封超过一天•从相应的电极上除去电极套• 用相应的电极液填充运输套(PO2电极除外)• 除去运输套外的O 形环打开排放孔图311 运输套•把电极插入充有溶液的运输套打开张力卡子将半月形卡子推到左边释放泵管为防止运输时AVL Compact3中的管路损坏应把电磁阀垫片插入电磁阀下注意为此目的设计的垫片能通过提起阀头轻易取下其中六个(V3,V4,V5,V7,V11,V12)插入测量室右侧(见图312)一个在蠕动泵右侧(见图313)剩余的三个垫片插入试剂瓶室的(V6,V8,V10) (见图314)释放管道图 312电磁阀垫片填充组件图 313电磁阀垫片蠕动泵图 314电磁阀垫片试剂瓶室存放运输保存 AVL Compact 3 请罩好运输仪器最好用原包装材料4 操作规程404 操作规程准备样本.........................................................................................................................4-1储存血样的注意事项....................................................................................................4-1样本测量.........................................................................................................................4-2注射器测量方式...........................................................................................................4-2毛细管或微量采血器测量方式......................................................................................4-4微量样本测量方式........................................................................................................4-6打印结果......................................................................................................................4-8密码的操作......................................................................................................................4-9密码 - 关......................................................................................................................4-9密码 - 开(测量 - 开)......................................................................................................4-9密码 - 开(测量 -关).....................................................................................................4-10参数和数据输入.............................................................................................................4-11参数输入....................................................................................................................4-11修改病人体温.........................................................................................................4-12修改血红蛋白值......................................................................................................4-13修改血红蛋白成人及儿童类型.................................................................................4-13修改吸入氧浓度 (FIO 2)...........................................................................................4-13修改呼吸商 (RQ)....................................................................................................4-14修改半饱和氧分压 (P 50)...........................................................................................4-14修改样本类型.........................................................................................................4-15输入病人有关数据......................................................................................................4-16输入病人病历号 (手动)...........................................................................................4-17输入病人病历号 (条形码)........................................................................................4-17输入病人性别.........................................................................................................4-17输入病人年龄.........................................................................................................4-17打印..............................................................................................................................4-18测量报告....................................................................................................................4-19数据输入................................................................................................................4-19打印报告................................................................................................................4-19定标报告....................................................................................................................4-20错误报告....................................................................................................................4-20系统报警报告.............................................................................................................4-21操作规程本章内容讲述如何操作 AVL Compact 3 血气分析仪.准备样本注意采集血样一定要遵守实验室规程采集毛细血管血样时以使用AVL 公司生产的经特殊处理内壁有肝素涂层的毛细管为佳采集动脉血最先进和效果最好的器械是AVL微量采血器由于采用了微细针头避免了动脉穿刺采血之后常见的并发症如血肿和血栓等注意:当微量采血器针头刺入动脉时,可观察到血样自动以脉动形式进入微量采血器,如果血样连续平缓进入微量采血器则说明刺入了静脉贮存血样注意事项警告存放血样的温度越高样本的新陈代谢速率越快就意味值变化越大着血气和PH Array长时间保存血样的理想温度约为4°C(39°F)在此温度下样本中氧的消耗量可降为最低可保存2小时测量参数值无明显变化当使用AVL 微量采血器时样本可无需冰镇保存30分钟详细内容参见第14章样本测量仪器必须处于 READY 状态才可以开始测量READY 17:20For measurementopen the flapUser programs ?注意在开始测量前应将注射器在手中滚动10秒钟以混匀样本并排出气泡打开进样口盖板MEASUREMENTInject sample orselect aspirationAspiration ?将注射器插入进样口并缓慢注入样本图4-2: 注射器测量方式当注入了足够样本量后仪器立即发出声响提示并显示以下内容注射器测量方式MEASUREMENT 020Remove syringeclose the flap移走注射器并关上进样口盖板注意如果在仪器吸样和测量倒计时未到达000时再次打开进样口盖板,仪器会发出连续的BB声音报警直到关闭进样口关闭如果在仪器测量时打开进样口盖板此次测量将被取消注意在测量期间请勿打开进样口盖板和上盖MEASUREMENT 019Edit patient data ?仪器实现全自动测量被放大照明的测量室通道使操作者能观察到样本的移动并确定有无堵塞和气泡在测量期间可输入有关参数如果安装了条形码扫描仪在测量期间还可将病人数据扫描输入请参阅第8章设置中接口一节接口操作的内容当测量完成后测量参数PH PCO2和PO2值及计算参数值将显示并打印出来同时仪器自动进行气体调整其倒计时时间显示于屏幕右上角CONDITIONING 091pH 7.402 PCO2 41.0PO2 98.9 BE 4.0Edit patient data ?测量完成显示并打印结果开始气体调整当气体调整倒计时到20秒时(*020)将在屏幕上闪动提示可以进行下一次测量若进样口盖板在倒计时完成前没有打开过仪器将回到READY状态显示如下。

汽车尾气分析仪操作规程(3篇)

汽车尾气分析仪操作规程(3篇)

第1篇一、概述汽车尾气分析仪是用于检测汽车尾气排放成分和浓度的仪器,对于保障大气环境和公共健康具有重要意义。

为确保检测结果的准确性和可靠性,以下为汽车尾气分析仪的操作规程。

二、操作前的准备工作1. 检查仪器外观,确保无损坏,仪器表面清洁。

2. 确认电源、气源、水源等连接正常,各部件功能完好。

3. 检查量程、精度、重复性等参数是否符合要求。

4. 将仪器放置在平稳、通风、干燥、无震动的地方,确保仪器稳定运行。

三、操作步骤1. 开启仪器电源,预热至正常工作温度。

2. 根据待测尾气排放成分,选择合适的检测通道。

3. 将待测尾气通过取样探头引入仪器,确保探头与尾气接触良好。

4. 调整流量计,控制尾气流量在规定范围内。

5. 启动仪器,观察显示屏,确保仪器运行正常。

6. 根据仪器提示,进行预热、校准等操作。

7. 按照检测程序,开始采集数据,记录相关参数。

8. 检测结束后,关闭仪器电源,切断气源、水源。

9. 将仪器放置在指定位置,做好清洁保养工作。

四、注意事项1. 操作人员应经过专业培训,熟悉仪器操作规程。

2. 操作过程中,注意观察仪器运行状态,发现异常情况立即停机检查。

3. 严格遵循操作规程,不得随意调整仪器参数。

4. 避免在仪器附近进行高温、高压、腐蚀性气体等操作。

5. 定期对仪器进行校准、维护,确保仪器性能稳定。

6. 采集尾气样品时,注意安全,避免尾气泄漏。

五、操作后的保养与维护1. 关闭仪器电源,切断气源、水源。

2. 清洁仪器表面,擦拭取样探头,保持仪器清洁。

3. 检查仪器各部件,确保无损坏。

4. 定期对仪器进行校准、维护,确保仪器性能稳定。

5. 按照仪器使用说明书,进行必要的保养和更换备件。

六、安全注意事项1. 操作人员应佩戴防护用品,如手套、口罩等。

2. 严禁在仪器附近吸烟、使用明火。

3. 避免在仪器附近进行高温、高压、腐蚀性气体等操作。

4. 操作过程中,注意观察仪器运行状态,发现异常情况立即停机检查。

便携式汽车尾气分析仪安全操作及保养规程

便携式汽车尾气分析仪安全操作及保养规程

便携式汽车尾气分析仪安全操作及保养规程1. 引言便携式汽车尾气分析仪是一种用于测量汽车尾气排放的仪器。

它的使用广泛应用于汽车维修、环境保护等领域。

为了确保正确、安全地操作和使用便携式汽车尾气分析仪,本文档将提供一些安全操作和保养规程。

2. 安全操作规程2.1. 手部卫生在操作便携式汽车尾气分析仪之前,请务必保持双手清洁。

使用肥皂和水彻底清洗双手,并用干净的毛巾擦干。

2.2. 环境检查在使用便携式汽车尾气分析仪之前,请确保工作环境符合以下条件:•通风良好•无易燃或有害气体的存在•平稳的地面2.3. 仪器准备在操作便携式汽车尾气分析仪之前,请进行以下准备工作:•检查仪器外部是否有损坏,如有损坏请勿使用•确保仪器电源充足,可以正常工作•确保仪器传感器处于良好状态,无损坏或污染2.4. 操作步骤在进行测量之前,请按照以下步骤正确操作便携式汽车尾气分析仪:1.打开仪器电源,并等待仪器启动2.连接分析仪和汽车的尾气排放口3.根据仪器的操作界面选择合适的测量参数4.启动汽车发动机,保持稳定运行5.等待一段适当的时间,使仪器稳定读取尾气数据6.记录测量结果,并将其与相关标准进行比较7.关闭汽车发动机和仪器电源8.断开仪器和汽车的连接9.将仪器放置在干燥、通风良好的地方2.5. 安全注意事项在操作便携式汽车尾气分析仪时,请遵守以下安全注意事项:•避免长时间接触仪器感应孔,以免出现误操作•避免将液体或小颗粒物体进入仪器的任何开口•避免在高温、潮湿或有腐蚀性气体的环境下使用仪器•不要将仪器暴露在直射阳光下•不要使用损坏的电源适配器或电缆•不要将仪器置于易燃或易爆物附近•在长时间不使用仪器时,请关闭仪器电源并断开连接3. 保养规程为了确保便携式汽车尾气分析仪的正常运行和寿命,以下是一些保养规程:3.1. 清洁定期清洁仪器的外部和内部表面。

使用柔软的、干净的布擦拭仪器的外壳和屏幕。

使用专用清洁液清洁传感器表面。

3.2. 定期校准定期校准便携式汽车尾气分析仪是必要的。

汽车排放污染检测操作规程

汽车排放污染检测操作规程

汽车排放污染检测操作规程
《汽车排放污染检测操作规程》
一、目的
为了保护环境,减少汽车尾气排放对大气的污染,根据相关法律法规,制定本规程。

二、适用范围
本规程适用于对汽车尾气排放进行污染检测的相关操作。

三、检测设备
1. 检测设备应当通过国家相关部门认证,并定期进行校准和维护。

2. 检测设备应当具备合法有效的检测证书。

四、检测人员
1. 检测人员应当经过专业培训,并持有相关职业资格证书。

2. 检测人员应当严格按照操作规程进行检测,确保检测结果的准确性和可靠性。

五、检测流程
1. 接受委托:接受车主委托进行尾气排放污染检测。

2. 准备工作:检测人员应当确保检测设备正常运行,车辆处于稳定状态。

3. 进行检测:按照相关标准和规定,对车辆尾气排放进行检测。

4. 生成报告:将检测结果整理成报告,并由检测人员和车主签字确认。

六、结果处理
1. 如果车辆尾气排放符合相关标准,则给予合格证书。

2. 如果车辆尾气排放超过相关标准,则应当要求车主进行维修并重新进行检测。

七、记录保存
1. 检测结果应当保存至少五年,以备查证。

2. 检测记录应当按照相关规定进行保密,不得泄露。

八、违规处理
对于违反本规程的检测行为,相关人员将接受相应的惩罚。

九、附则
本规程由XX公司制定,经XX部门批准,自XX年XX月XX日起执行。

以上即为《汽车排放污染检测操作规程》,请相关人员严格执行。

汽车排气分析仪操作规程

汽车排气分析仪操作规程

XXXXXXXXXXXXX质量管理体系文献Q/SY-OD-7.6-02 汽车排气分析仪操作规程受控状态: 版本号: A编制: 日期:校对: 日期:审核: 日期:标审: 日期:同意: 日期:-09-30公布 -10-01实行Q/SY-OD-7.6-02汽车排气分析仪操作规程1.操作规程1.1 测前准备1.1.1 打开主电源(仪器电源、气泵电源), 检查电路、气路及控制与否正常。

1.1.2、气泵打开后, 预热15分钟, 调整仪器指针至零位。

1.1.3.校准1.1.3.1 原则气CO与HC旳校准值: CO旳原则值是其原则气容器上所标示旳浓度值;HC原则值是气瓶标示值乘以仪器铭牌标示旳换算系数。

1.1.3.2 仪器旳零位校正:按“调零”键, 则仪器指针将立即自动调整为零位。

1.1.3.3 仪器旳量距校准:气泵开关关闭, 将原则气从气体入口充入, 转动校准螺栓使指针指示值与CO、HC原则值相符。

1.2 操作规程1.2.1 摩托车处在怠速工况下缸头温度在120℃左右进行测量。

1.2.2 测量时在摩托车消音器排气口, 接一长度600mm、φ40mm旳密封管, 取样导管插入密封管内400mm。

1.2.3 取样导管插入后, 在30s后读取显示值并记录。

1.2.4 测试完毕10分钟后关闭电源。

2.维护保养废气分析仪旳维护与保养分为一级保养、二级保养。

维护保养人员必须熟悉和遵守《使用阐明书》中旳保养规作。

一级保养a 检查各电器电路部分与否正常, 线路有否老化现象;b 检查过滤纸旳污染状况, 如难以看清NH商标或报警字样时需要更换;c 检查过滤芯、铜套旳磨损状况, 如磨损严重, 需要及时更换;d 检查排气扇旳排气强弱和取样导管旳吸风状况;e 重新校定一次。

二级保养a 加注原则气校定仪表旳精确性;b 重新校定一次。

3.运行校准3.1.在功能菜单中按“↑”选择校准, 按“M”键确定, 仪器自动调零15秒, 进入校准界面。

3.2.按“↑”光标, 选择校准通道, 运用“→”到设定值旳某一位;运用“↑”键确定设定值旳大小, 设定值旳大小根据原则气旳实际浓度而定;一种通道设定好后, 按“M”键确定;按“↑”键选择下一通道, 如此一直进行下去, 直到所有要校准旳通道设置好为止。

AVL仪器检定流程及说明

AVL仪器检定流程及说明

A VL仪器检定流程一、 三组份(CO2、CO、HC)检定1.进入仪器的测量界面,首先对仪器的三组份进行一次标定。

2.仪器提示标定完成后,按F6键,仪器会退回到主菜单。

3.重新进入标定界面(F5-F2-F2),此时光标会停留在第一个方框处,按标准气瓶上显示的各组份实际值依次输入三种气体的实际值,按F6键,使光标移到最后一个NO的数值输入框后,再按F6一次。

此时仪器提示输入值是否正确。

(出现提示后,不需要再按F6键)4.此时将标准气瓶打开,从仪器的标定孔处通入标准气,流量控制在0.5L/Min,待方框左边各测量值稳定后,记录下测量值后与标准气瓶上标注的各组份实际含量值进行对比。

5.CO2和CO的测量值直接与标准气瓶上标注的含量值进行对比较。

HC显示的是正已烷当量值,需要用标准气瓶上的丙烷乘以PEF系数后的值与之对比。

6.PEF系数可以从仪器上获得,也可以在仪器出厂时的检定证书上获得。

二、氮氧化物(NO)的检定1.仪器进入30分钟预热后,在标定界面对NO进入一次标定(如果是新的NO传感器需要标定二次)。

2.仪器提示标定完成后,按INIT键,对传感器进行初始化。

仪器会出现“初始化成功”的提示。

按F6键,仪器退回主菜单。

3.重新进入标定界面(F5-F2-F2),将停留在第一个方框内的光标移到NO的方框内,输入标准气瓶上的NO含量值,按F6键。

仪器提示输入值是否正确。

(出现提示后,不需要再按F6键)4.此时将NO标准气瓶打开,从仪器的标定孔处通入标准气,流量控制在0.5L/Min,待方框左边NO的测量值稳定后,记录下测量值后与标准气瓶上标注的实际含量值进行对比。

AVL自动排放分析系统操作作业指导书

AVL自动排放分析系统操作作业指导书

AVL自动排放分析系统操作作业指导书1 开机1.1 开启室内总电源开关。

1.2 开启CVS机柜开关。

1.3 开启AMA机柜开关。

1.4 开启计算机,双击桌面的AMA4000快捷方式,进入AMA4000。

1.5 开启气瓶,调整2级表的压力在0.2-0.3MPa左右。

1.6 等待系统热机,约半个小时之后,点击main function 中的standby,如果待机条件达到,则进入待机状态,否则会报警标明FID分析仪或者CLD分析仪温度没有达到。

2标定分析仪2.1 分析仪至少需要预热2小时。

2.2 进入AMA的第三级菜单,选定某一分析仪。

2.3 点击zero gas(零气),然后点击span gas(量距气),读取数值,如果和预期值相差范围在5%以内,可以点击adjust进行标定,标定过程中adjust背景颜色为蓝色,标定结束后,adjust的背景蓝色消失(除了CLD分析仪的零气为合成空气外,其他分析仪的零气都是氮气)。

2.4 然后选择其他分析仪,按照上述过程进行标定。

2.5 也可以进入AMA的二级菜单,点击zero gas,然后点击span gas,不过在二级菜单中,进行的操作是针对所有分析仪,进行adjust也是针对所有分析仪,建议用户在熟练操作之前不要在二级菜单内进行标定的操作。

2.6 摩托车安装好,底盘测功机进入“工况测试”画面。

3 开启MC-Compact,进行试验循环3.1 在开启MC-Compact之前,要注意保证三个条件,一个为系统处在standby (待机) 的状态,二是remote enable,最后一个是系统没有出现报警。

3.2 满足三个条件之后,点击桌面上的MC-Compact的快捷方式。

3.3 点击开始,系统启动DAS4000 (速度比较慢),选择相应的循环,1如:ECE_R40,这时可以选择在循环进行过程中想要出现的模式。

3.4 点击左下角的三角型的标志,开始循环。

3.5 进行气袋的排空和清洗,结束后,出现”Ready to go”,并且叉号变黑。

机动车尾气排放检测作业指导手册的操作操作规范

机动车尾气排放检测作业指导手册的操作操作规范

机动车尾气排放检测作业指导手册的操作操作规范 The latest revision on November 22, 2020三、操作规程(一)外观检测员1、维护好外检区的检测秩序;2、指导客户填写车辆登记表;3、对照行驶证信息,确认外检表内容和车辆信息是否相符;4、检测车辆要检查轮胎有无明显缺气,左右气压是否一致,轮胎有无裂痕及划伤,是否夹有杂物及过多沙石;5、检查车辆进、排气系统,发动机变速箱和冷却系统,不得有任何破损、泄漏,车辆的发动机变速箱和冷却系统等应无液体渗漏;6、确定车辆驱动形式,断开ABS和防侧滑(ASR),和引车员做好交接,提醒引车员驱动形式;7、检查车辆的机械状况,无影响安全或引起试验偏差的机械故障;8、关闭空调、暖风,音响等附属装备,装备牵引力控制装置的车辆应关闭牵引力控制装置。

受检车辆不能载客,也不能装载货物;9、判断受检车辆所适用的检测方法。

(二)录入员1、熟悉汽车检测工艺流程、检测业务和检测技术;2、熟练操作计算机,熟悉本公司的检测业务范围内的机动车相关参数,耐心答复解释送检车辆单位提出的询问,做好对外窗口的文明服务;3、开启计算机及服务器电源,对设备进行预热,并填写开机记录;4、信息录入做到迅速而准确;5、核对外检单信息,对照车辆行驶证信息确定检测方法,并准确无误的录入信息并入库;6、对外地转入,异地委托审验的车辆,应符合相关检测要求,并留行车证或车辆登记证书证书复印件;7、严格遵守《安全用电管理制度》和《登录计算机操作规程》。

(三)操作员操作员负责电脑仪器的操作,引导引车员、辅助员完成检测工作。

1、设备预热(1)在开检前半小时打开控制柜后面的电源开关,开启电脑、测控仪和尾气分析仪,启动检测程序,按照电脑提示输入正确的操作员用户名和密码进入检测程序,进行检测系统预热,测功机预热时间为10分钟,分析仪预热为15分钟。

填写开机记录。

(2)对台架进行加载滑行和空载滑行试验(每天一次)填写使用记录。

AVL血气分析仪操作程序

AVL血气分析仪操作程序

A VL血气分析仪操作程序1性能1.1主要特点直接测定的:PH 氢离子浓度pCO2 二氧化碳分压pO2 氧分压BP 当地大气压计算的数值:BE 碱超Beecf 细胞外液碱超BB 缓冲碱HCO3- 实际碳酸盐StHCO3- 标准碳酸盐,在pO2=40mmHTCO2 CO2总量StPH 标准PH值,在pO2=40mmHAaDO2 肺泡/动脉氧梯度Ch+ 氢离子浓度O2 sat O2饱和度O2 cont O2含量1.2定标仪器可完成全自动定标(每0.5—3小时进行一次PH一点定标,每次测量完成后进行一次一点全点标)半自动两点定标(至少每24小时进行一次)1.3试剂A.废液在分析仪操作过程中使用过的全部液体都贮存在废液瓶中。

注意:必须将废液瓶盖拧紧,使管路系统完全封闭,冲洗和干燥循环正常进行。

B.冲洗液(蒸馏水)冲洗作用,将样本冲净,冲净定标液,灌注气体湿化器。

冲洗水必须使用蒸馏水,并加入一安防腐剂(BP 0337)。

在重新注入蒸馏水和防腐剂之前必须将冲洗水瓶内剩液倒净。

C.缓冲液I(PH=7.383)缓冲液I用来确定PH定标的第一点。

注意:贮存缓冲液I的环境温度为15—30℃。

A VL血气分析仪操作程序D.PH参比液参比液由KCL压力循环系统泵入参比电极,以便在电极与样本间建立盐桥。

参比液只有在其瓶盖拧紧后才能正常传输。

注意:贮存PH参比液的环境温度为15—30℃。

E.血气定标安瓿外部血气定标安瓿用于确定PH两栖点定标的第二点和pO2定标。

注意:贮存血气定标安瓿的环境温度为15—30℃。

(可将其插入仪器专门设计的孔中)2.样本2.1采样,根据需要采集动脉血或静脉血。

(一般多以动脉管血)用经肝素涂层的采血管采集.2.2贮存血样,血样采集后应产即送检,并于采集20分钟内检测完毕,若未能及时测定,则存放在于4℃环境中,两小时内检测完毕。

3测量3.1注射器注入样本测量在进行量前,仪器需处于“READY”准备状态。

汽车尾气分析仪的使用流程

汽车尾气分析仪的使用流程

汽车尾气分析仪的使用流程1. 简介汽车尾气分析仪是一种用于检测汽车排放尾气成分的仪器。

它能够快速、准确地测量汽车排放的各种气体成分和排放水平,从而评估汽车的环境影响和车辆的健康状况。

本文将介绍汽车尾气分析仪的使用流程,帮助用户正确地操作该仪器,以获得准确的测量结果。

2. 准备工作在使用汽车尾气分析仪进行测试之前,需要进行一些准备工作,以确保测试结果的准确性和可靠性。

以下是准备工作的步骤:•在使用前,确认仪器已经接通电源,并处于正常工作状态。

•确保仪器内部的传感器和滤芯已经安装好,并清理好仪器的外部。

•检查仪器的相关配件和连接线是否完好,如接头、电缆等。

3. 连接汽车尾气分析仪接下来,需要将汽车尾气分析仪与待测试的汽车排气管连接起来,以便对尾气进行采样和分析。

下面是连接汽车尾气分析仪的步骤:1.确认汽车处于安全停放状态,并使引擎处于正常工作温度。

2.在汽车排气管上找到一个合适的位置,将分析仪的尾气探头连接到排气管上。

确保连接紧固,防止气体泄漏。

3.根据仪器的说明书,选择合适的连接线将分析仪与汽车的OBD(On-Board Diagnostics,车载诊断)系统连接起来。

4. 设置与调整在连接完成后,需要对汽车尾气分析仪进行设置与调整,以确保仪器能够正确地采样和分析尾气。

以下是设置与调整的步骤:•打开仪器的电源开关,并按照仪器的操作说明进行操作。

•根据仪器的要求设置好相关参数,如采样时间间隔、温度范围等。

•如有需要,可根据仪器的要求进行零点校准和传感器校准等操作。

•确保仪器能够正常显示汽车的尾气采样数据,如CO(一氧化碳)、NOx(氮氧化物)等。

5. 开始测试一切准备就绪后,可以开始对汽车的尾气进行测试。

以下是开始测试的步骤:1.启动汽车引擎,并保持车辆处于空闲状态。

通常,建议在车辆启动后的数分钟内进行测试,以确保引擎达到正常工作状态。

2.按下仪器上的测试按钮,开始对汽车尾气进行采样和分析。

3.观察仪器的显示屏,记录汽车尾气排放的各项数据,如CO、NOx、HC(碳氢化合物)等。

排气分析仪或烟度计操作规程模版(3篇)

排气分析仪或烟度计操作规程模版(3篇)

排气分析仪或烟度计操作规程模版一、目的本操作规程的目的是为了确保排气分析仪或烟度计的正确使用和操作,以保证测试结果的准确性和可靠性,并确保工作人员的安全。

二、适用范围本操作规程适用于所有使用排气分析仪或烟度计进行汽车尾气排放测试的工作人员。

三、设备检查1. 确保设备在使用前已经经过校准,并且仪器表面没有损坏或污损。

2. 检查设备的电源线是否完好,并且连接良好。

3. 确保设备的气路管路没有堵塞或漏气。

4. 检查传感器和探头的状态,确保无脏污或损坏。

5. 检查设备的滤芯是否清洁或更换。

四、操作流程1. 准备工作1.1 选择合适的测试位置,要求附近无明火、禁止抽烟。

1.2 确保车辆在正常工作温度下,并处于稳定的工作状态。

1.3 关闭车辆的运行中的所有电子设备。

2. 使用排气分析仪进行测试2.1 将探头插入车辆的排气管,并确保固定牢固。

2.2 打开排气分析仪的电源开关,并等待设备启动。

2.3 根据仪器的操作界面进行相关设置,例如选择测试项目、设定测试时长等。

2.4 点击开始测试按钮,开始采集数据。

2.5 在测试过程中,注意观察仪器的工作状态,确保数据的准确性。

2.6 测试结束后,点击停止测试按钮,保存测试数据。

3. 使用烟度计进行测试3.1 将烟度计靠近车辆的排气管,并确保与排气管的密封良好。

3.2 打开烟度计的电源开关,并等待设备启动。

3.3 根据仪器的操作界面进行相关设置,例如选择测试项目、设定测试时长等。

3.4 点击开始测试按钮,开始采集数据。

3.5 在测试过程中,注意观察仪器的工作状态,确保数据的准确性。

3.6 测试结束后,点击停止测试按钮,保存测试数据。

4. 数据处理与记录4.1 将测试数据导入计算机进行处理,生成相应的报表。

4.2 将报表保存到指定的文件夹中,以备后续参考。

4.3 将报表的相关信息记录在相应的记录表格中。

5. 仪器的维护与保养5.1 仪器使用完毕后,及时关机,并拔掉电源线。

5.2 每日结束工作后,对仪器的外部进行清洁,并清除仪器内部残留的水汽。

汽车尾气排放检测设备操作规程

汽车尾气排放检测设备操作规程

汽车尾气排放检测设备操作规程一、自由加速排气可见污染物试验(GB3847—2005)1、检验前仪器及车辆准备(1)车辆进气系统应装配空气滤清器,排气系统应装配消声器并且不得有泄漏.(2)测量时发动机的冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。

(3)测试前应适当增加几次自由加速工况操作以便扫尽排气管积存的排放污物.(4)燃料应使用柴油,不得加消烟添加剂。

(5)使用取样式不透光烟度计,技术要求应符合GB3847-2005附录G、附录H的有关规定。

2、检验程序(1)车辆在发动机怠速下,插入不透光仪取样探头.(2)在1秒内快速、连续地将油门踏板完全踏到底,使喷油泵最短时间内供给最大油量。

(3)发动机一旦达到最大转速,立即松开油门踏板,使发动机恢复至怠速,不透光仪恢复到相应状态.(4)重复(2)操作过程至少3次,记录每次不透光仪的最大读数值。

(5)计算最后3次测量结果的算术平均值,并将测量结果记录下来.3、注意事项(1)取样管的长度和内径对检测结果有影响,不得随意更换。

二、双怠速尾气排放检验(依据标准GB18285-2005)1、检验前仪器及车辆准备(1)装上长度等于5。

0m的取样软管和长度不小于600mm并有插深定位装置的取样探头,插入深度不少于400mm。

检查取样软管和探头内残留HC不得大于20×10-6.(2)仪器的取样系统不得有泄漏。

(3)受检车辆发动机进气系统应装有空气滤清器,排气系统应装有排气消声器,并不得有泄漏。

(4)汽油应符合GB 484的规定。

(5)测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。

2、检验程序(1)必要时在发动机上安装转速计.(2)发动机由怠速工况加速至0。

7额定转速,维持30s后降至高怠速(即0.5额定转速)。

(3)发动机降至高怠速状态维持15s后开始读数,仪器自动读取30s内的平均值,或人工读取最高值和最低值后取平均值即为高怠速排放测量结果。

AVL设备说明综述

AVL设备说明综述

新型摩托车发动机自动检测线(AVL 测功机台架系统AMA4000/CVS4000)技术资料功能:AVL 测功机台架系统是用于车辆台架试验, 如工况法排放认证试验和新产品的开发等的设备。

其包括:1.20”底盘测功机2.CVS4000-定容采样系统3.AMA4000-排气污染物分析仪(分别用于直接及稀释采样)4.GEM201L-自动控制系统原理:AVL 测功机台架系统是在底盘测功机上模拟真实的道路路面阻力, 用CVS系统(文氏里管原理)对车辆排放废气进行定容稀释并将废气在气袋中收集起来, 用排气污染物分析仪测量HC, NOX, CO, CO2的浓度, 用主控计算机控制试验的过程, 从底盘测功机, CVS系统, 排气污染物分析仪, 得到数据并计算出单位距离中有害废气的排放质量. 依据对排出废气的分析, 可在车辆上将化油器调到最佳状态。

CVS系统的关键部分, 文氏里管系统, 用于定容稀释取样.排放的测量是将车辆排出的废气与稀释空气进行混合, 保持通过文氏里管的流量恒定, 按一定比例取气并保存到气袋中, 试验循环结束后, 将气袋中的废气传输到分析单元中进行测量, 获得HC, NOX, CO, CO2的浓度. 排放和底盘测功机的有关参数送到主控计算机计算出车辆在单位里程中排放的污染物的质量。

下图为设备示意图:1.00.00 AMA 4000气体分析仪2台AMA 4000气体分析仪,分别用于直接及稀释采样(第二批发货)PIERBURG仪器公司AMA4000气体分析仪可以广泛的测量尾气排放中的气体成分,与发动机台架及底盘测功机台架同时使用。

AMA4000气体分析仪可以根据不同的应用要求,如法规认证试验或研究开发工作,提供不同配置的分析仪。

分析仪还可以提供扩展及选项,如全范围的分析仪,自动控制软件包及维护保养等,构成完整的产品系列。

AMA 4000气体分析仪,单采样管路用于汽油发动机及柴油发动机直接采样AMA 4000排放分析仪,单采样管路,用于汽油发动机及柴油发动机,具有以下功能:•直采汽油车及柴油车排气的连续测量•满足现在 EPA及 ECE法规要求分析仪部分:所有分析仪通过本地CAN-bus总线与中央分析仪控制单元 (ACU)通讯。

尾气分析仪安全操作规程

尾气分析仪安全操作规程

尾气分析仪安全操作规程1. 引言尾气分析仪是一种用于测量和分析车辆尾气排放成分的仪器,在环境保护和交通管理领域起着重要作用。

本文档旨在指导使用者正确、安全地操作尾气分析仪,以确保工作顺利进行并保护使用者的安全。

2. 设备准备2.1 确保所需设备齐全在操作尾气分析仪之前,使用者应当确认所需设备已经齐全并处于正常工作状态。

常见的所需设备包括尾气分析仪主机、气管、探头、标定气体等。

确保这些设备的正常运行,避免意外情况的发生。

2.2 检查环境条件使用尾气分析仪的环境应具备良好的通风条件,以便排除尾气中毒的危险。

确保操作区域没有易燃物质,并远离开火源。

3. 操作步骤3.1 安装设备将尾气分析仪主机放置在平稳的工作台上,并连接好气管和探头。

确保连接的紧密性,以避免气体泄漏。

3.2 打开电源在操作尾气分析仪之前,应先接通电源并打开仪器。

检查仪器显示屏是否正常工作,并等待仪器进行自检。

3.3 校准仪器在进行尾气排放分析之前,必须对仪器进行校准,以确保测量结果的准确性。

校准过程需要使用特定的标定气体。

按照仪器说明书中的指引,正确操作尾气分析仪进行校准。

3.4 采集样本校准完成后,使用者应选择要分析的车辆进行样本采集。

将探头插入车辆排气管,并确保接触紧密。

根据仪器的指示,进行样本采集。

在采集的过程中,注意安全,避免操作不当导致的意外。

3.5 分析尾气样本采集结束后,使用者将样本移除,并将探头从排气管中拔出。

根据仪器的指示,进行尾气成分分析。

在分析过程中,使用者应密切观察仪器的显示屏,确保操作正确。

4. 安全注意事项4.1 避免暴露于有毒气体在操作尾气分析仪时,使用者应避免暴露于有毒气体。

操作环境应具备良好的通风条件,并使用必要的防护装备,如口罩和手套等。

4.2 防止触摸热表面在尾气分析仪工作期间,仪器的某些部分可能会变得很热。

使用者应注意避免触摸这些热表面,以免烫伤。

4.3 高压警告尾气分析仪中可能存在高压部件,使用者在操作时应特别注意高压警告。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

版 次01拟定日文件状态审 核批 准
一、准备工作
1、
验收实验申请;2、
准备好所用工具。

工具包括:套筒(8mm)、扳手、活动扳手、气枪、枪头(17mm)、;火花套筒、梅花螺丝刀、扎带、测功机用连接螺栓等;3、
检查动力各处有无损伤,电气线路是否完好,是否已加注机油,确保机油液面高度在要求的范围内;4、
检查各锁紧螺钉是否松动并紧固;5、检查交流测功机、AVL排放测试仪是否能正常工作;
神驰(集团)技术中心AVL排放测试规程
页 码
共 页,第 页■受控 □非受控 □其它编 制焦龙海实验操作规程
文件编号SC-JSZX-0017制订部门
技术中心2013/5/17
6、机;注意,必须要等到排放仪的加热管温度升起
来了之后,方可进行试验。

二、磨合动力
1、将动力装夹于交流测功机的测试台架上,连接好电气线路和燃油管路;
2、用测功机“恒转速”将动力拉燃,然后以3600r/mi n于空载工况下磨合运行20分钟;
3、
三、开始测试
1、①测试第
一点,待
动力运行
稳定,点
击测功机
软件界面
的“测试
开始”按
钮,开始
停机,将动力油门保持全开;然后用测功机“恒转速”将动力拉燃,转速恒定在3060r/min;
上边的数据记录软件,输入动力信息,选择“ON”,点击“Auto”,开始自动记录数据;
②根据测得扭矩值,按其75%、50%、25%、10%、0算出相应的扭矩值,以备测试后面
几个点做好准备;
2、①待第一点数据采集完毕,将动力油门开度恢复到自动,同时将测功机的“恒转速”档旋至“恒扭矩”,并将给定旋钮旋至零点;
②根据第一点75%的扭矩值,来调节给定旋钮至所需的工况;
始测试,方式同测第一点一样;
3、①待第二点数据采集完毕,根据第一点50%的扭矩值,调节给定旋钮至所需的工况;
②测试第三点,待动力运行稳定,开始测试,方式同测第一点一样;
4、测试第四点,方法同测试上一点一样;
5、测试第五点,方法同测试上一点一样;
6、①待第五点数据采集完毕,将给定旋钮旋至零点;
②将动力转速手动调节至1800r/mi n;
始测试,方式同测第一点一样;
四、数据保存及导出
1、对交流测功机测得的数据进行保存,并导出Excel;
2、对AVL排放仪测得的数据进行保存;
五、结束试验
1、关闭交流测功机;
2、冷却AVL 排放仪加热管,在AVL操作界面点击“Pause ”按钮,让其加热管冷却下来,
禁止直接掉电,以免损伤排放仪;
3、关掉燃油开关以及气体阀门;
六、数据处理
1、将测功机测得的数据拷贝至U盘;。
