ANSYSWorkbench入门培训

合集下载

学会使用AnsysWorkbench进行有限元分析和结构优化

学会使用AnsysWorkbench进行有限元分析和结构优化Chapter 1: Introduction to Ansys WorkbenchAnsys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。

它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。

本章节将介绍Ansys Workbench的基本概念和工作流程。

1.1 Ansys Workbench的概述Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。

它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。

1.2 Ansys Workbench的工作流程Ansys Workbench的工作流程通常包括几个基本步骤：（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。

（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。

（3）网格生成：网格生成是有限元分析的一个关键步骤。

在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。

（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。

此外，用户还可以选择适合的分析模型，如静力学、动力学等。

（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。

（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。

Chapter 2: Finite Element Analysis with Ansys Workbench本章将介绍如何使用Ansys Workbench进行有限元分析。

我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。

ANSYS Workbench 12.1官方中文培训教程

Workbench –Mechanical Introduction第一章简介B. ANSYS Workbench 简介Training Manual •什么是ANSYS Workbench?–ANSYS Workbench中提供了与ANSYS系统求解器的强大交互功能的方法。

这个环境提供了一个独特的CAD及设计过程的集成系统。

法这个环境提供了个独特的及设计过程的集成系统•ANSYS Workbench由多种的应用模块组成（例子）：–Mechanical：利用ANSYS的求解器进行结构和热分析。

•网格划分也包含在Mechanical应用中。

–Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析。

–Fluid Flow (CFX)：利用CFX进行CFD分析。

–Fluid Flow (FLUENT)：使用FLUENT进行CFD分析。

Fl id Fl(FLUENT)–Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改。

Engineering Data：定义材料性能。

–Engineering Data–Meshing Application：用于生成CFD和显示动态网格。

–Design Exploration：优化分析。

()格行转–Finite Element Modeler (FE Modeler)：对NASTRAN和ABAQUS的网格进行转化以进行ansys分析。

–BladeGen (Blade Geometry) ：用于创建叶片几何模型。

–Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟。

Training Manual… ANSYS Workbench 简介•Workbench 环境支持两种类型的应用程序：–本地应用(workspaces):目前的本地应用包括工项目管理，工程数据和优化设计本机应用程序的启动完全在窗运行•本机应用程序的启动，完全在Workbench 窗口运行。

ANSYS_Workbench安世亚太中文培训资料

动力学分析简介M1-1M1-2动力学第一节: 定义和目的什么是动力学分析?•动力学分析是用来确定惯性（质量效应）和阻尼起重要作用时的结构或构件动力学特性的技术。

•“动力学特性”可能指的是下面的一种或几种类型:–振动特性-（结构振动方式和振动频率）–随时间变化载荷的效应（例如：对结构位移和应力的效应）–周期（振动）或随机载荷的效应M1-3总之，动力学分析有下列类型：Courtesy: NASA动力学动力学分析类型（接上页）•模态分析---确定结构的振动特性•瞬态动力学分析---计算结构对随时间变化载荷的响应•谐响应分析---确定结构对稳态简谐载荷的响应•谱分析---确定结构对地震载荷的响应•随机振动分析---确定结构对随机震动的影响M1-4动力学第三节: 基本概念和术语•通用运动方程•求解方法•建模要考虑的因素•质量矩阵•阻尼M1-5动力学-基本概念和术语运动方程•通用运动方程如下：[]{}[]{}[]{}(){}t F u K u C uM =++ •不同分析类型对应求解不同形式的方程–模态分析：设定F （t ）为零，而矩阵[C] 通常被忽略；–谐响应分析：假设F （t ）和u （t ）都为谐函数，例如Xsin （ωt ），其中，X 是振幅，ω是单位为弧度/秒的频率；–瞬间动态分析：方程保持上述的形式。

其中:[M]= 结构质量矩阵[C]= 结构阻尼矩阵[K]= 结构刚度矩阵{F}= 随时间变化的载荷函数{u}= 节点位移矢量{ů}= 节点速度矢量{ü}= 节点加速度矢量M1-6动力学-基本概念和术语求解方法如何求解通用运动方程?•两种主要方法：–模态叠加法–直接积分法M1-7动力学-基本概念和术语求解方法（接上页）直接积分法•直接求解运动方程•在谐响应分析中，因为载荷和响应都假定为谐函数，所以运动方程是以干扰力频率的函数而不是时间的函数的形式写出并求解的•对于瞬态动力学，运动方程保持为时间的函数，并且可以通过显式或隐式的方法求解模态叠加法•确定结构的固有频率和模态，乘以正则化坐标，然后加起来用以计算位移解•可以用来处理瞬态动力学分析和谐响应分析•详见后面相关章节M1-8动力学-基本概念和术语求解方法（接上页）显式求解方法•也称为闭式求解法或预测求解法•不需要计算矩阵的逆•可轻松处理非线性问题（无收敛问题）•积分时间步Δt 必须很小，但求解速度很快（没有收敛问题）•对于短时间的瞬态分析有效，如用于波的传播，冲击载荷和高度非线性问题•当前时间点的位移{u}t 由包含时间点t-1的方程推导出来•有条件稳定: 如果Δt 超过结构最小周期的确定百分数,计算位移和速度将无限增加•ANSYS-LS/DYNA 就是使用这种方法，此处不作介绍隐式求解法•也称为开式求解法或修正求解法•要求矩阵的逆•非线性要求平衡迭代（存在收敛问题）•积分时间步Δt 可以较大，但因为有收敛问题而受到限制•除了Δt 必须很小的问题以外，对大多数问题都是有效的•当前时间点的位移{u}t 由包含时间点t 的方程推导出来•无条件稳定: Δt 的大小仅仅受精度条件控制, 无稳定性。

ANSYS Workbench DM模块培训课件

模型查看与修改
在ANSYS Workbench DM模块中查看和修改有限元模型的几何和拓扑关系。
在模型创建或导入后，用户可以在DM模块中对模型进行查看和修改。用户可以调整模型的尺寸、位置、方向等几何参数，也可以对模型进行布尔运算、分割、倒角等操作。此外，用户还可以查看模型的拓扑关系，以确保模型的正确性。
航空发动机叶片分析
总结词
利用DM模块对航空发动机叶片进行详细的结构和振动分析，确保其安全可靠。
详细描述
在DM模块中建立发动机叶片的三维模型，进行详细的有限元分析和振动分析。通过分析结果，评估叶片的结构强度和振动特性，确保其在各种工况下的安全性和可靠性。
桥梁结构稳定性分析
总结词
利用DM模块对桥梁结构进行稳定性分析和优化，提高桥梁的安全性和使用寿命。
减少不必要的操作
避免重复导入和导出模型，优化操作流程。
提高分析效率的策略
自动化脚本
编写脚本或宏以自动化重复性任务，提高工作效率。
分析流程优化
合理安排分析流程，如先进行网格划分再进行求解，以减少不必要的等待时间。
团队协作
多人协作完成大型项目，合理分配任务，提高整体效率。
06
总结与展望
功能
支持各种CAD模型的导入和编辑，提供丰富的建模工具和装配功能，支持多目标优化和灵敏度分析等设计优化手段。
DM模块与其他模块的关系
与CAD模块的关系
DM模块可以导入各种CAD模型，进行编辑和装配，实现与CAD模块的无缝对接。
与仿真模块的关系
DM模块可以与仿真模块进行关联，将设计优化结果直接应用到仿真分析中，实现设计与仿真的集成。
下的疲劳性能。

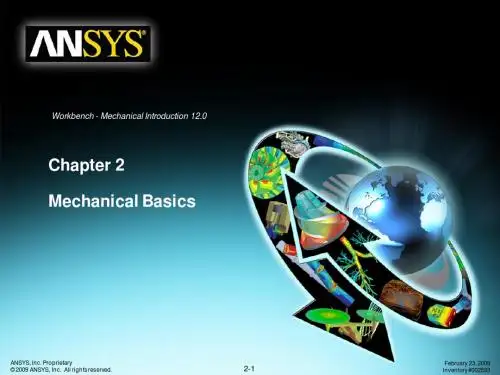

ANSYS Workbench 官方培训02-基本操作

• Data in yellow fields indicates missing information.
ANSYS, Inc. Proprietary © 2009 ANSYS, Inc. All rights reserved.
2-10
February 23, 2009 Inventory #002593
ANSYS, Inc. Proprietary © 2009 ANSYS, Inc. All rights reserved.
2-8
February 23, 2009 Inventory #002593
Basics
… GUI – Outline Tree
Training Manual
• The Outline Tree shows icons for each branch, along with a status symbol. Examples of the status symbols are below:
Select mode
Selection Tools
Graphics Manipulation
Viewports
– The left mouse button can be either in “selection” mode or “graphics manipulation” mode. The above toolbar buttons are grouped as “select entities” and “graphics manipulation” control. – The graphics selection can be done using individual selection or boxselection. This is controlled by the “Select Mode” icon.

16、ANSYS workbench两天培训(494页)

1-8
Introduction
启动Design-Modeler
• Workbench GUI>Component Systems>Geometry
Training Manual
Training Manual
TOC-4
第一章
引言
DesignModeler
1-1
Introduction
课程目标
• 教会用户DesignModeler在以下方面的使用: – 总体上理解用户界面 – 建立草图与指定尺寸流程、方法、步骤、程序 – 3D几何体创建与修改流程 – 导入CAD几何体操作、使用3D操作形成流场区域 – 参数化建模
1-6
Introduction
工具箱
• 工具箱包括4个子组: • Analysis systems: 可用在示意图中的预定义的模板。 • Component systems: 可存取多种程序来建立和扩展分析系统。 • Custom Systems: 为耦合应用预定义分析系统 (FSI, thermal-stress等)。用户也可以建立自己的预定义系统。 • Design Exploration: 参数管理和优化工具。
4
Training Manual
目录
DesignModeler
TOC-1
DesignModeler
目录
1. 引言 A. B. C. D. E.
Training Manual
关于ANSYS公司 ANSYS Workbench概述启动 DesignModeler Workbench工作环境 Workbench 文件管理
• ANSYS Workbench 由多种应用组成 (一些例子):

ansys 12.1 workbench中文培训教程

D. Engineering Data
• The Engineering Data的应用提供了对材料属性的全面控制。
– Engineering data 是每项工程分析的必须部分。 – Engineering data 可以单独打开 (作为分析项目的开始）。
Training Manual
要打开独立的Engineering Data ，添加工具箱中的组件系统（拖/放或双击），然后RMB>“编辑或双击。
Basics
… 施加荷载和支撑
• 指定荷载类型之后，需要在Details view输入详细的数据。
– 注意， Outline Tree 下的相关载荷分支的图标将会变成完成状态。
Training Manual
2-22
Basics
… 施加载荷和支撑
• 结构载荷的施加方向：
• 若选择“Components”, 键入 X, Y, 或 Z向载荷大小 • 若选择“Vector”, 选择确定载荷方向的几何并输入载荷幅值 • 可以通过 “Tools > Options … > Mechanical: Miscellaneous > Load Orientation Type”改变默认选项
Training Manual
注意，添加材料到 “Favorites”列表中，RMB材料和添加。
2-33
Basics
. . . Engineering Data
• 要创建新的材料首先选择材料库的存储路径（或当前项目的工程数据）。 • 输入一个名称，对新材料进行说明。 • 从工具箱中双击或拖放所需的属性。 • 最后输入属性的值。
2-36
2-31
Basics

workbench11.0基础培训资料【最新资料】

Workbench11.0软件基本培训资料1.软件背景、特点简介1.1.软件背景W orkbench是ANSYS公司开发的新一代协同仿真环境：1997年，ANSYS公司基于广大设计的分析应用需求、特点，开发了专供设计人员应用的分析软件ANSYS DesignSpace（DS），其前后处理功能与经典的ANSYS软件完全不同，软件的易用性和与CAD接口非常棒。

2000年，ANSYS DesignSpace的界面风格更加深受广大用户喜爱，ANSYS公司决定提升ANSYS DesingnSpace的界面风格，以供经典的ANSYS软件的前后处理也能应用，形成了协同仿真环境：ANSYS Workbench Environment(AWE)。

其功能定位于：①重现经典ANSYS PP软件的前后处理功能；②新产品的风格界面；③收购产品转化后的最终界面；④用户的软件开发环境；2001年，在AWE上，开发了ANSYS DesignModeler(DM), ANSYS DesignXplorer(DX), ANSYS DesignXplorer VT(DX VT), ANSYS Fatigue Module (FM), ANSYS CAE Template 等。

当时目的是和DS共同提供给用户先进的CAE技术。

同年，ANSYS Inc.允许以前只能在ACE上运行的MP, ME, ST等产品，也可在AWE 上运行。

用户在启动这些产品时，可以选择ACE，也可选择AWE。

AWE可作为ANSYS 软件的新一代前后处理，还未支持ANSYS所有的功能，目前主要支持大部分的ME和ANSYS Emag的功能，而且与ACE的PP并存。

1.2.特点：1.2.1.协同访真、项目管理集设计、仿真、优化、网格变形等功能于一体，对各种数据进行项目协同管理。

1.2.2.双向的参数传输功能支持CAD-CAE间的双向参数传输功能；1.2.3.高级的装配部件处理工具具有复杂装配件接触关系的自动识别、接触建模功能；1.2.4.先进的网格处理功能可对复杂的几何模型进行高质量的网格处理；1.2.5.分析功能支持几乎所有ANSYS Mechanica的有限元分析功能；10.0：2-D、3-D Structure Analysis（Static、Squence、Harmonic、Fatigue、Frequence、Bulking、Shape Optimization）、2-D、3-D thermal Analysis（Static、Transient）、3-D Electromagnetic等；11.0：2-D、3-D Structure Analysis（Static、Squence、Harmonic、Fatigue、Frequence、Bulking、Shape Optimization）、2-D、3-D thermal Analysis（Static、Transient）、3-D Electromagnetic等；1.2.6.内嵌可定制的材料库自带可定制的工程材料数据库，方便操作者进行编辑、应用。

ANSYSWorkbench建模培训教程

ANSYSWorkbench建模培训教程ANSYS Workbench建模培训教程ANSYS Workbench是一个功能强大的基于图形用户界面（GUI）的预处理器，它可以帮助工程师们将复杂的工程问题转化为数学模型。

通过仿真技术可以在计算机上模拟和分析各种结构和系统的物理行为，这对于工程设计与开发十分重要。

本文将介绍ANSYS Workbench的建模培训教程。

第一步-安装ANSYS Workbench：在开始进行任何ANSYS Workbench操作之前，首先需要安装相应的软件。

安装分为两个部分：安装ANSYS Workbench和安装ANSYS License Manager。

在安装前，请确保计算机系统满足ANSYS Workbench的硬件和软件要求。

在安装完之后，需要使用域名许可证或网络通信管理模式启动许可证。

如果您对此不熟悉，您可以向ANSYS有关技术支持人员咨询。

第二步-创建新项目：成功安装软件后，需要创建一个新的项目，输入项目名称，选择适当的分析类型（压力、热力、动力、疲劳等等），并选择模板（例如：静态结构分析）。

然后，您需要选择适当的材料模型和截面类型，并创建几何模型。

第三步-在几何模型中添加操作：几何模型可以是通过从CAD软件中导入几何体对象直接创建的，也可以通过建立基本几何形状来创建。

ANSYS Workbench允许您在几何模型中添加各种操作，例如切割、合并、倒角、平移、旋转和以自由曲面更改几何体的形状。

此外，还可以添加约束条件、负载和分析对象等。

第四步-设置边界条件和加载：一旦几何模型得到了完善，您需要添加加载和边界条件来模拟实际环境。

边界条件可以是支撑、拘束、支撑反应力、流量和温度等，负载可以是重力和其他外部设置的荷载等。

您可以使用荷载、调整荷载和观察解决方案等功能来设置边界条件和加载。

第五步-求解和后处理：您已经完成了前三步，现在需要运行数值模拟并分析结果。

在ANSYS Workbench中，可以选择求解器类型、设置控制图、指定收敛标准和使用并行处理选项，以求解数学模型和研究截面性能等问题。

安世亚太workbench入门培训手册

ANSYS Workbench - DesignModeler
• GUI布局:
– 菜单和工具条可以接受用户输入及命令 – 工具条可以根据用户要求放置在任何地方也可以自行改变其尺寸
• 两种基本的操作模式
– Sketching (2D) – Modeling (3D)
GUI – 用户图形界面
GUI 总览
Project页也对 DesignModeler, Workbench project 或是其它一些相关文件进行管理
Project页几何体选项
• 默认选项:
– CAD实体类型导入过滤器 – 从CAD导入的参数和属性 – 指定选项和材料属性
(从ANSYS支持的CAD导入)
• 高级选项:
– CAD关联 – Reader mode save . . . (为Unigraphics
– MMB 鼠标中键
• 自由旋转 (快捷方式)
Search 搜索特定内容
Training Manual
ANSYS Workbench - DesignModeler
GUI – 用户图形界面
鼠标操作基本功能
• 基本鼠标控制 (以三键鼠标为例):
– LMB 鼠标左键
• 几何体选择 • <CTRL> +鼠标左键=添加/移除选定实体 • 按住鼠标左键并拖动光标 = 连续选择
ANSYS 起始页
• 启动 ANSYS Workbench后, 起始页呈现给如下供用户选定的选项:
可以选择 “Empty Project” 建立一个 wbdb 文件.
选取Geometry图标，开始一个新的空的 DesignModeler建模交互过程
选择 “Workbench Projects” 按钮搜寻一个已存在的Projects文件

ANSYS_Workbench12[1].0培训教程(前、后处理及静力和模态分析)

Training Manual
3-5
General Preprocessing
… 体的类型
• 实体一般为 3D 或 2D:
Training Manual
– 3D 实体是由带有二次状态方程的高阶四面体或六面体实体单元进行网格划分的。 – 2D 实体是由带有二次状态方程的高阶三角形或四边形实体单元进行网格划分的。
Training Manual
– 面体为有一层薄膜（有厚度）的结构，厚度作为输入值提供。 – 面体由带有6个自由度(UX, UY, UZ, ROTX, ROTY, ROTZ)的线性壳单元进行网格划分。
• 线体素是指几何上为一维空间上为三维的结构：
– 是用来描述与长度方向相比较其他两个方向的尺寸很小的结构，截面的形状不会显示出来。。 – 线体由带有个6个自由度(UX, UY, UZ, ROTX, ROTY, ROTZ)的线性梁单元行网格划分。
– – – – 当接触间隙在pinball 半径内时进行接触计算/检测。可输入Pinball半径尺寸，以确保粘性接触是一个大间隙或裂口问题成立。 Pinball半径以球形显示在图形窗口中。四种接触状态：近场，远场，关闭/滑动，关闭/粘着。
Training Manual
3-18
General Preprocessing
Workbench - Mechanical Introduction
第三章前处理
3-1
General Preprocessing
简介
• • 在这一章，将会涵盖不使用Wizards 的使用特征：内容:
A. 几何 B. 接触 C. 作业 3-1, “接触控制” D. E. F. G. 网格划分命名选择坐标系作业 3-2, “网格控制”

《ANSYS基础培训》课件

2
求解分析
学习使用ANSYS求解器进行结构和流体分析，获得精确的模拟结果。
3
后处理
掌握如何在ANSYS中进行后处理，分析和可视化模拟结果。
不同领域的分析
结构分析
深入研究ANSYS在结构分析方面的应用，如静态、动态、疲劳分析等。
热分析
学习如何使用ANSYS进行热传导、热辐射和热对流分析，解决热问题。
建模与分析
2D和3D建模
学习如何在ANSYS中进行二维和三维建模，创建复杂的几何形状。
有限元分析 (FEA)
深入了解有限元分析的原理和应用，掌握ANSYS中的FEA技术。
网格生成技术
探索不同的网格生成方法，优化模型的划分和分析效果。
边界条件与求解
1
应用边界条件
了解在ANSYS中如何应用边界条件，指定约束和加载。
流体动力学分析
介绍ANSYS在流体动力学领域的应用，如流体流动、压力分布等。
优化工具
参数优化
通过ANSYS优化工具进行参数优化，提高产品性能和效率。
拓扑优化
使用拓扑优化技术，优化结构的材料分布和重量。
常见问题解决方法
1 错误排查
了解常见的ANSYS错误和故障排除技巧，提高模拟效果。
2 模型修复
《ANSYS基础培训》PPT 课件
欢迎使用《ANSYS基础培训》PPT课件！通过这个课程，您将深入了解 ANSYS的各个方面，从建模到分析，从结构到流体，精通这个强大的工程模拟软件。
概述
本课程介绍ANSYS的基础知识，包括ANSYS Workbench的概述、ANSYS预处理、材料属性定义等。
学习如何修复模型中的几何和网格问题，保证模拟的准确性。

Ansys workbench 入门介绍(安世培训讲义)中文版

第一章第章ANSYS Workbench介绍ANSYS Workbench概述Training Manual •什么是ANSYS Workbench?–ANSYS Workbench提供了与ANSYS系列求解器相交互的强大方法。

这种环境为CAD系统和您的设计过程提供了独一无二的集成。

系统和您的设计过程提供了独一无二的集成•ANSYS Workbench由多种应用组成(一些例子):–Mechanical用ANSYS求解器进行结构和热分析。

•网格划分也包含在Mechanical应用中M h i l–Fluid Flow (CFX) 用CFX进行CFD分析–Fluid Flow (FLUENT) 用FLUENT进行CFD分析Geometry(DesignModeler)几何体为在–Geometry (DesignModeler)创建和修改CAD几何体，为在Mechanical中所用的实体模型做准备。

–Engineering Data 定义材料属性。

g pp–Meshing Application 创建CFD和显式动态网格–Design Exploration用于优化分析–Finite Element Modeler (FE Modeler)转换NASTRAN和ABAQUS 中的网格以便在ANSYS中使用Bl d G(Bl d G t)–BladeGen (Blade Geometry)用于创建叶片几何–Explicit Dynamics用于非线性动态的显式动态模拟特性建模Training Manual… ANSYS Workbench 概述•The Workbench 提供两种类型的应用:–本地应用(工作区): 现有的本地应用有Project Schematic, Engineering Data d D i E l ti and Design Exploration 。

•本地应用完全在Workbench 窗口中启动和运行。

ANSYSWorkbench15.0学习必备

第1章初识ANSYSWorkbench项目视图系统使用起来非常简单：直接从左边的工具箱（Toolbox）中将所需的分析系统拖曳到右边的项目视图窗口中或双击即可。

工具箱（Toolbox）中的分析系统（AnalysisSystems）部分，包含了各种已预置好的分析类型（如显式动力分析、FLUENT流体分析、结构模态分析、随机振动分析等），每一种分析类型都包含完成该分析所需的完整过程（如材料定义、几何建模、网格生成、求解设置、求解、后处理等过程），按其顺序一步步往下执行即可完成相关的分析任务。

当然也可从工具箱中的ComponentSystems里选取各个独立的程序系统，自己组装成一个分析流程。

一旦选择或定制好分析流程后，Workbench平台将能自动管理流程中任何步骤发生的变化（如几何尺寸变化、载荷变化等），自动执行流程中所需的应用程序，从而自动更新整个仿真项目，极大缩短了更改设计所需的时间。

Workbench仿真流程具有良好的可定制性，只须通过鼠标拖曳操作，即可非常容易地创建复杂的、包含多个物理场的耦合分析流程，在各物理场之间所需的数据传输也能自动定义。

ANSYSWorkbench平台在流体和结构分析之间自动创建数据连接以共享几何模型，使数据保存更轻量化，并更容易分析几何改变对流体和结构两者产生的影响。

同时，从流体分析中将压力载荷传递到结构分析中的过程也是完全自动的。

工具栏中预置的分析系统（AnalysisSystems）使用起来非常方便，因为它包含了所选分析类型所需的所有任务节点及相关应用程序。

Workbench项目视图的设计是非常柔性的，用户可以非常方便地对分析流程进行自定义，把ComponentSystems中的各工具当成砖块，按照任务需要进行装配。

ANSYSWorkbench环境中的应用程序都是支持参数变量的，包括CAD几何尺寸参数、材料特性参数、边界条件参数以及计算结果参数等。

在仿真流程各环节中定义的参数都是直接在项目窗口中进行管理的，因而非常容易研究多个参数变量的变化。

ANSYSWorkbench建模培训教程

ANSYSWorkbench建模培训教程ANSYS Workbench是一种广泛使用的工程仿真软件，它可以从几何建模到结果可视化等一系列的工序，让工程师、设计师可以更方便地进行复杂系统的仿真分析。

如果您正在学习这个软件、或者想要深入了解它的使用方法，接下来就让我们来了解一下ANSYS Workbench建模培训教程。

1. 软件基础知识在开始学习ANSYS Workbench之前，您需要了解一些基础概念和知识。

首先，ANSYS是一个由美国ANSYS公司开发的工程仿真软件，它可以模拟力学、热传导、流体和电磁问题等一系列领域。

其次，Workbench是ANSYS软件平台的一个组成部分。

与传统的ANSYS Classic相比，Workbench在用户界面和流程管理方面做了大量改进，使得操作更加简便、实用。

2. 建模流程介绍ANSYS Workbench建模的基本流程包括几何建模、材料定义、加载设置、求解计算和结果处理等步骤。

在准确和高效完成建模的过程中，遵循一个好的工作流程是非常重要的，也可以根据具体需求进行调整。

3. 几何建模几何建模是ANSYS Workbench建模的第一步。

Workbench中的CAD工具可以协助设计师在三维空间中构建和编辑几何体，并通过STL或STEP等格式导入或导出几何模型。

4. 材料定义选取合适的材料模型和参数对于模拟结果的准确性和可靠性非常重要。

在ANSYS Workbench中，可以对材料的物理属性进行设置，包括弹性模量、杨氏模量、泊松比、热传导系数等。

5. 加载和边界条件设置在ANSYS Workbench中，加载可以是多种形式的，例如施加荷载、固定端约束、温度设定等。

您可以在仿真模型中使用拖放式界面或命令方式来定义加载和边界条件，或者直接从外部文件导入。

6. 求解计算在按照以上步骤完成模型设置后，那么就可以进行求解计算了。

ANSYS Workbench提供了许多预处理器、求解器和后处理器，您可以根据需求选择合适的计算方式和物理现象。

ANSYSWorkbench12.1官方中文培训教程

ANSYSWorkbench12.1官⽅中⽂培训教程Workshop 7.1带参数的滑轮模型DesignModeler D i M d lWorkshop Supplement ?⽬标:–通过草图和拉伸创建⼀个3D模型。

–添加⼀个旋转特征代表滑轮槽。

–基于构造草图建⽴⼀个螺栓孔阵列。

–将模型参数化，使得滑轮尺⼨⾃动更新阵列螺栓孔，可对整个系列尺更新阵列螺栓孔可对整个系列尺⼨的滑轮进⾏仿真!起始页:双击p y下的–Component SystemsGeometry创建⼀新⼏何–在Project Schematic⾯板中，双击Geometry以启动Design Modeler –根据提⽰, 设定长度单位为millimeterWorkshop Supplement在XY⾯上创建⼀草图：在树形⽬录中，点击以激活>XY Plane中点击以激活>XY Plane⼯具栏“Look At”“Look At”1.[Sketching] > Draw > Circle1换到草图模式，如果不存在草图，系统会⾃动创建⼀新草图会⾃动创建新草Workshop Supplement在XY ⾯上创建⼀个草图（续）：?选择原点作为圆的中⼼2. 将光标放在原点附近，当“P”出现在光标附近时，表⽰添加了⼀⾃动约束，⽤⿏标左键点击。

?选择⼀个任意点定义圆的直径3. 在屏幕上点击定义圆的半径，实际值并⽆关系，将在下⼀步定义尺⼨。

?[Sketching] > Dimensions > General4⽤⿏标右键选择直径标注然后点击圆弧再344. ⽤⿏标右键选择直径标注，然后点击圆弧，再次在屏幕上点击，以确定尺⼨标注的放置位置。

?详细列表窗⼝: Dimensions > D1 5点击“D1”旁边⽂本框的值将使⽂本区⾼25. 点击D1旁边⽂本框的值，将使⽂本区⾼亮，键⼊“60”作为D1的值，使得直径重新定义为60 millimeters 。

ansysWorkbench 安世亚太培训资料ch1

Pro/E
CAD-CAE之间的并行协同
共享参数:零部件/装配双向刷新:CAD CAE(优化)
Pro/E文件的插入
UG
协同环境
UG文件的插入
Workbench CAD软件零件/装配/参数 Pro/E Unigraphics 参数设计数据管理
Catia SolidWK SolidEG MDT Inventor
DesignModeler
Simulation
DesignXplorer
协同仿真环境
仿真分析数据的设计-分协 WorkBench 协同管理析协同同
设计数据的协同管理 ( CAD)
( CAE)
CAD软件 Pro/E Unigraphics Catia SolidWK SolidEG MDT Inventor …….
… ANSYS Workbench 概述
ANSYS Workbench
Simulation
DesignXplorer (VT)
DesignModeler CFX-Mesh
FE Modeler
ANSYS Workbench
Workbench 技术的特点:
可靠的CAD导入能力. 鲁棒的网格划分能力. 集成化的工具. 能与CAD系统双向互联 . 参数管理驱动的DOE优化和变分技术. ANSYS Workbench
ANSYS Workbench 由多个功能模块组成:
– – – – DS是用ANSYS的求解器,做结构或热分析. CFX-Mesh为CFX-5求解器生成CFX-Pre网格 DM用来建立CAD几何模型,为分析作准备 DX和DXVT用于研究变量的输入(如几何– FE Modeler 用来把Nastran的网格转化到ANSYS中使用.

ANSYS Workbench入门培训解读

步骤3.填写材料属性 Density密度 Young’s Modulus弹性模量 Poisson’s Ratio泊松比
步骤4.Return Project回到工程项目管理窗口
双击B4，Model 进入Static Structural— Mechanical
在模型树中选中零件111
分配材料Assignment 选择Gray Cast Iron
进入尺寸标注Dimensions 步骤1.点击 General标注线段长度H1、V2 Horizontal标注水平间距H3 Vertical标注竖直间距V5
步骤2.标注尺寸
步骤3.点击Extrude拉伸
步骤1.Imprint Faces
步骤2.Generate 生成区域面，次面无高度、无厚度，不影响结构
与Pro/E另一种连接方法
当前面连接方法失败或未连接，可在ANSYS安装好后再连接
2.启动Workbench（两种方式） 1）直接点击开始菜单-程序； 2）进入Pro/E菜单栏启动（较常用）。
Pro/E中先打开零件或组件（必须保证零件无螺纹线、无修饰线，否则无法在 Workbench中打开），再启动Workbench即可导入模型。
屈服极限σs 355 785
从上述数据来看，合金钢只是比碳钢更不易被破坏，即合金钢的安全系数更高。但在同等拉力作用下，两种的变形量是差不多的，因为它们的弹性模量差不多。
材料应力应变图
强度理论
1.最大拉应力理论(第一强度理论)(关于断裂的强度理论) 最大拉应力是引起脆性材料断裂的主因，即不论材料处于什么应力状态下，只要最大拉应力σ1(Maximum Principal 最大应力)达到某个极限值(强度极限σb)时，材料就会发生脆性断裂。
