全站仪实训说明书.演示教学
全站仪基本功能使用手册教学内容

全站仪基本功能使用手册NTS-362型全站仪使用手册一、仪器各部件名称及其功能1.1 各部件名称1.2 键盘功能与信息显示键盘符号:显示符号:1.3 功能键角度测量模式 (三个界面菜单)距离测量模式(两个界面菜单)坐标测量模式(三个界面菜单)1.4 星(★) 键模式按下(★)键后,屏幕显示如下:由星键(★)可作如下仪器设置:1、对比度调节:通过按[]或[]键,可以调节液晶显示对比度(当开机出现白屏说明对比度过低,应该调高对比度;当开机出现黑屏说明对比度过高,应该调低对比度)。
2、背景光照明:(夜晚或光线不足时打开照明键)按[F1]: 打开背景关。
再按[F1]: 关闭背景光。
3、补偿:(开启双轴补偿用于监测仪器的状态(是否倾斜)和辅助整平仪器)按[F2]键进入“补偿”设置功能,按[F1]或[F3]键设置倾斜补偿的打开或者关。
4、反射体:按[MENU]键可设置反射目标的类型。
按下[MENU]键一次,反射目标便在棱镜/免棱镜/反射片之间转换。
(测量前先在★键模式查看反射体是否为棱镜)5、指向:(一般用于线状建筑的辅助测量,红外线可以直接照准待测点,如:隧道测量)按[F3]键出现可见激光束。
6、参数:(必须对棱镜常数和气压进行设置,精密测量时需设置PPM值和温度)按[F4]键选择“参数”,可以对棱镜常数、PPM 值和温度气压进行设置,并且可以查看回光信号的强弱。
棱镜常数(国产仪器为-1mm,进口仪器为0mm)气压(一般地区(除青藏高原地区)气压值为正常一个大气压值760mmHg或1013hPa)温度(一般用温度计量取测量环境温度并输入)PPM值(计算和预测出的气象改正值)二、初始设置2.1 开/关机再按[POWER]键3 秒钟,即关闭电源。
2.2 设置垂直角和水平角的倾斜改正当启动倾斜传感器时,将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。
为了确保角度测量的精度,倾斜传感器必须选用(单轴/双轴),其显示可以用来更好的整平仪器。

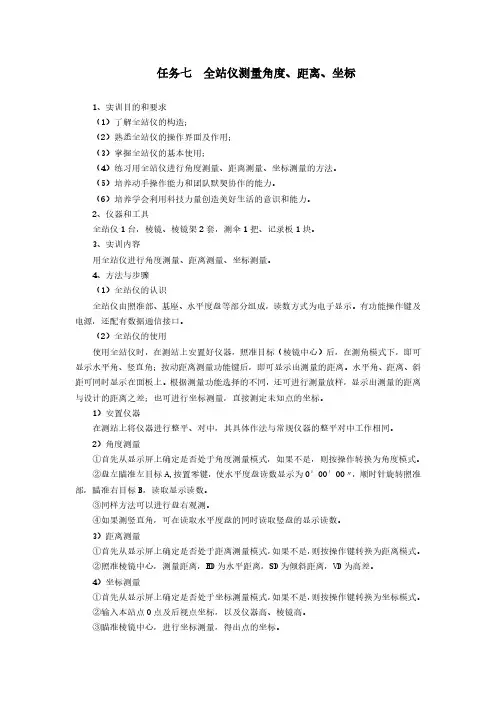

全站仪测量角度、距离、坐标实训指导书

任务七全站仪测量角度、距离、坐标1、实训目的和要求(1)了解全站仪的构造;(2)熟悉全站仪的操作界面及作用;(3)掌握全站仪的基本使用;(4)练习用全站仪进行角度测量、距离测量、坐标测量的方法。
(5)培养动手操作能力和团队默契协作的能力。
(6)培养学会利用科技力量创造美好生活的意识和能力。
2、仪器和工具全站仪1台,棱镜、棱镜架2套,测伞1把、记录板1块。
3、实训内容用全站仪进行角度测量、距离测量、坐标测量。
4、方法与步骤(1)全站仪的认识全站仪由照准部、基座、水平度盘等部分组成,读数方式为电子显示。
有功能操作键及电源,还配有数据通信接口。
(2)全站仪的使用使用全站仪时,在测站上安置好仪器,照准目标(棱镜中心)后,在测角模式下,即可显示水平角、竖直角;按动距离测量功能键后,即可显示出测量的距离。
水平角、距离、斜距可同时显示在面板上。
根据测量功能选择的不同,还可进行测量放样,显示出测量的距离与设计的距离之差;也可进行坐标测量,直接测定未知点的坐标。
1)安置仪器在测站上将仪器进行整平、对中,其具体作法与常规仪器的整平对中工作相同。
2)角度测量①首先从显示屏上确定是否处于角度测量模式,如果不是,则按操作转换为角度模式。
②盘左瞄准左目标A,按置零键,使水平度盘读数显示为0°00′00〃,顺时针旋转照准部,瞄准右目标B,读取显示读数。
③同样方法可以进行盘右观测。
④如果测竖直角,可在读取水平度盘的同时读取竖盘的显示读数。
3)距离测量①首先从显示屏上确定是否处于距离测量模式,如果不是,则按操作键转换为距离模式。
②照准棱镜中心,测量距离,HD为水平距离,SD为倾斜距离,VD为高差。
4)坐标测量①首先从显示屏上确定是否处于坐标测量模式,如果不是,则按操作键转换为坐标模式。
②输入本站点O点及后视点坐标,以及仪器高、棱镜高。
③瞄准棱镜中心,进行坐标测量,得出点的坐标。
5)坐标放样。
①进入放样程序。
②输入测站点的坐标,并输入仪器高。
全站仪的使用和操作的实验报告

全站仪的使用和操作的实验报告1. 引言全站仪是一种用于测量地面上的点在三维空间中位置和坐标的仪器。
它主要由望远镜、测距仪、自动水平器和数据处理系统等部分组成。
全站仪具备高精度、高效率和方便携带等特点,广泛应用于建筑、土木工程和测绘等领域。
本实验旨在掌握全站仪的基本使用方法和操作技巧。
2. 实验设备•1台全站仪•三脚架•杆•测量点3. 实验步骤步骤一:全站仪的架设将三脚架放置在需要进行测量的点上,调整脚架使其稳定平衡。
然后将全站仪放在三脚架上,通过调节全站仪的三脚螺旋使其与地面水平。
这一步骤的目的是为了保证全站仪的稳定性和测量的准确性。
步骤二:测量基准点选取一个基准点作为参考点进行测量,可以是地面上突出的物体或者已经确定坐标的点。
在全站仪上设置基准点的坐标,并记录下来供后续测量使用。
步骤三:测量其他点的水平方向角通过望远镜观测测量点,并将其视线对准。
然后通过全站仪上的角度测量装置测量出点在水平方向上的角度,并记录下来。
步骤四:测量其他点的垂直方向角利用全站仪上的自动水平器,使仪器在水平方向上保持平衡。
然后通过望远镜观测测量点,在垂直方向上调整望远镜的位置,使其与水平线垂直。
利用全站仪上的角度测量装置测量出点在垂直方向上的角度,并记录下来。
步骤五:测量距离利用全站仪上的测距仪,在全站仪和目标点之间进行测量距离。
目前常用的测距仪有电子测距仪和激光测距仪两种类型。
根据具体仪器的使用方法进行操作。
步骤六:计算坐标和距离根据测量得到的角度和距离数据,结合基准点的坐标,利用三角测量原理,计算出其他点的空间坐标。
4. 实验结果与分析根据以上实验步骤,我们成功地完成了全站仪的使用和操作实验,并得到了测量的结果。
根据测量得到的角度和距离数据,我们可以计算出其他点的空间坐标。
这些数据对于建筑和土木工程等领域的测量和设计具有重要的参考价值。
实验中可能存在的误差主要来自于仪器的精度和操作者的技术水平。
因此,在实际应用中,我们需要选择合适精度的全站仪,并进行专业的培训和操作。
测量不会用全站仪?全站仪实操教程3D演示,图文详解直观易懂

测量不会用全站仪?全站仪实操教程3D演示,图文详解直观
易懂
全站仪是必备的测量工具,如果说测量不会用全站仪,那就打
包行李准备回家吧,这就对很多刚进入工地的测量很不友好。
今天整理了全站仪实操教程+3D演示,包括坐标放样、坐标测量、边角放样、对边测量、悬高测量等,3D动态演示引点和放样操作,图文详解,直观清晰,还附有全站仪计算表格。
全站仪常见机载应用程序种类:
全站仪的两种测距方式:
角度距离计算坐标公式:
全站仪的距离计算:
坐标放样操作:
3D演示:
数据采集:
测量不会用全站仪?全站仪实操教程+3D演示,动态模拟施工现场,全方位展示测量方法和技巧,零基础也能轻松掌握。
《全站仪使用方法》课件

全站仪广泛应用于工程测量、 地形测量、地籍测量等领域。
全站仪的组成
测距部分:测量距离和角度
机械部分:支撑仪器,调整角度
添加标题
添加标题
电子部分:处理数据,显示结果
添加标题
添加标题
电源部分:提供电力,保证பைடு நூலகம்器正 常工作
全站仪的分类
按照测量精度分类:高精度 全站仪、中精度全站仪、低 精度全站仪等
长度、宽度、 深度等
全站仪基本操作
开机与关机
关机:点击关机按钮,等待 系统关闭
开机:按下电源键,等待系 统启动
注意事项:关机前确保数据 已保存,避免数据丢失
电池保养:长时间不使用时, 请关闭电源,避免电池过度 放电
水平角测量
打开全站仪,进入水平角测量 模式
调整全站仪,使水平气泡居中
瞄准目标点,调整望远镜焦距, 使目标点清晰可见
面积计算
功能介绍:全站仪可以自动计算测量区域的面积 操作步骤:选择测量模式,设置测量参数,开始测量,结束测量,计算面积 注意事项:确保测量精度,避免误差影响面积计算结果 应用领域:工程测量、土地测量、地形测量等
全站仪使用注意事项
安全操作规范
确保全站仪放置 在平稳、干燥、 无震动的环境中
操作时,避免直 接接触全站仪的 电子元件和光学 部件
避免在全站仪附 近使用无线电设 备,以免干扰全 站仪的测量精度
定期检查全站仪的 电池电量,确保电 量充足,避免因电 量不足导致测量误 差
仪器保养与维护
定期清洁:保持仪器表面清洁,避免灰尘和污垢影响测量精度 电池更换:及时更换电池,避免电池电量不足影响测量结果 温度控制:避免在高温、低温环境下使用仪器,以免影响测量精度 防潮防湿:保持仪器干燥,避免受潮影响测量精度 定期校准:定期对仪器进行校准,确保测量精度 存放环境:存放在干燥、通风、阴凉的环境中,避免阳光直射和潮湿环

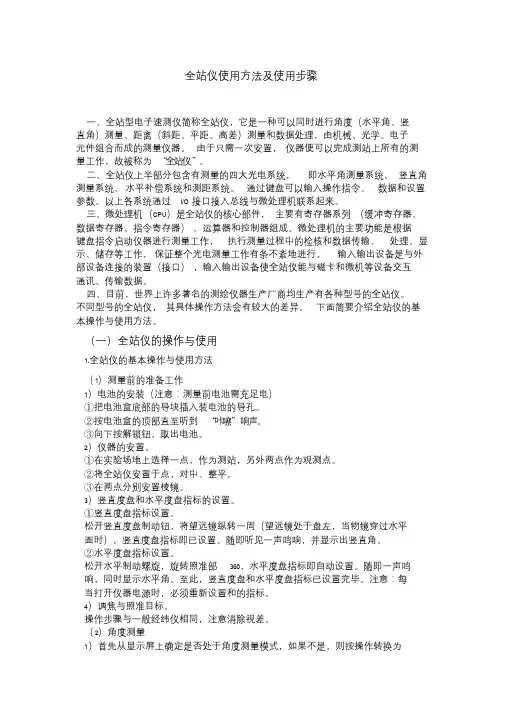

全站仪使用方法与使用步骤(详细)

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前,世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪,其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
(一)全站仪的操作与使用1.全站仪的基本操作与使用方法(1)测量前的准备工作1)电池的安装(注意:测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮,取出电池。
2)仪器的安置。
①在实验场地上选择一点,作为测站,另外两点作为观测点。
②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。
随即一声鸣响,同时显示水平角。
至此,竖直度盘和水平度盘指标已设置完毕。
南方全站仪说明书PPT课件

南方全站仪NTS-350系列
〔六〕对边测量
南方全站仪NTS-350系列
〔六〕对边测量
南方全站仪NTS-350系列
〔七〕悬高测量 为了得到不能放置棱镜的目标点高度,只须将棱镜架设于目标点所在铅
垂线上的任一点,然后进行悬高测量。
南方全站仪NTS-350系列
〔七〕悬高测量 1.有棱镜高〔h〕输入的情形〔例:〕
南方全站仪NTS-350系列
〔十〕面积计算 1.用坐标数据文件计算面积
南方全站仪NTS-350系列
〔十〕面积计算 2.用测量数据计算面积
南方全站仪NTS-350系列
〔七〕悬高测量 2.没有棱镜高输入的情形
南方全站仪NTS-350系列
〔八〕点放样
南方全站仪NTS-350系列
〔八〕点放样 1.设置测站点:可采用直
接 输入测站点坐标
南方全站仪NTS-350系列
〔八〕点放样 2.设置后视点:可采用直
接 输入后视点坐标
南方全站仪NTS-350系列
〔八〕点放样 3.实施放样:有两种方法可供选择,即通过点号调用内存中的坐标值和直接键
入坐标值例:调用内存中的坐标值
南方全站仪NTS-350系列
〔九〕距离放样 该功能可显示出测量的距
离与输入的放样距离之差。 测量距离 - 放样距离=显
示值 放样时可选择平距〔HD〕,高
差〔VD〕和斜距〔SD〕中的任意一 种放样模式
南方全站仪NTS-350系列
三、键盘功能与信息显示 〔一〕操作键
南方全站仪NTS-350系列
三、键盘功能与信息显示 〔一〕操作键
南方全站仪NTS-350系列
四、全站仪的常用功能 1.角度测量 2.距离测量 4.对边测量 5.悬高测量 8.面积测量
全站仪使用说明书

全站仪使用说明书全站仪使用说明书目录1.引言2.产品概述2.1 产品功能2.2 技术规格2.3 附件清单3.准备工作3.1 全站仪组装3.2 电池安装3.3 充电4.开始测量4.1 打开全站仪4.2 设置参数4.3 放置三脚架4.4 进行初始观测5.测量操作5.1 定向观测5.2 视线测量5.3 高差测量6.数据处理6.1 数据导出6.2 数据转换6.3 数据分析7.注意事项7.1 使用环境7.2 维护保养8.常见问题解答9.附录9.1 附件1:全站仪操作示意图 9.2 附件2:常用测量术语解释 9.3 附件3:修订记录本文档旨在向用户提供全站仪的详细使用说明,包括产品概述、准备工作、测量操作、数据处理等内容。
请在使用全站仪之前仔细阅读本文档,并按照说明进行操作。
2.产品概述2.1 产品功能全站仪作为一种高精度测量仪器,具有以下主要功能:- 视线测量:可测量目标点的水平方向和垂直方向的角度。
- 高差测量:可测量目标点的相对高度差。
- 定向测量:可测量目标点相对于参考方向的方位角。
- 数据记录:可记录测量数据并导出进行处理。
2.2 技术规格- 测量精度:角度精度±2秒,高差精度±2mm/km- 工作范围:水平方向 360°,垂直方向 -30°~90°- 显示屏:彩色触摸屏,分辨率1024x7682.3 附件清单本产品附件包括:- 充电器- 数据传输线- 使用手册3.准备工作3.1 全站仪组装将全站仪与三脚架连接,并确保牢固稳定。
3.2 电池安装将电池插入全站仪电池槽,并确保电极接触良好。
3.3 充电使用附赠的充电器将全站仪连接到电源,并进行充电,直到电池充满为止。
4.开始测量4.1 打开全站仪按下电源按钮并等待全站仪启动。
4.2 设置参数根据实际需求,在全站仪菜单中设置相关参数,如测量单位、控制点坐标等。
4.3 放置三脚架在测量区域选择一个平稳的地方,放置三脚架并调整使其水平稳固。
全站仪使用图文教程(通用版)

全站仪使用图文教程(通用版)展开全文全站仪是我们工程测量接触到最多的测量仪器之一。
合格的工程测量专业就得对全站仪玩得溜,玩得转。
如何才能达到合格的工程测量全站仪的操作水平。
身为工程测量专业出身的我们以中海达ATS-320R为例,为你一一分解。
一、测量准★ 对中★ 整平★ 仪器参数初始设置· 选择择项目文件· 输入温度气压(影响仪器测距乘常数)· 确认测量单位,测角模式· 确认测距模式(单次、均值、连续等)· 确认反射体模式(棱镜、无棱镜、反光板)· 棱镜常数(-30或0)· 改正方式开关等(补偿开关、地球曲率、两差等)二、关于设站· 设站的目的是什么?答:确定站点坐标和北方向。
· 用户可以自己自由定义北方向(N坐标方向)· 如果要使用大地坐标系,那么一定要有绝对的坐标点,作为站点和后视点,这样定出的北方向就是绝对的大地坐标系的北方向。
1、已知点设站:· 已知站点坐标、后视坐标· 已知站点坐标、后视角度注意:都需要瞄准后视点(后视角:以N方向起始,顺时针角度增加)2、后方交会设站:利用对几个已知点的测量,来确定站点坐标及北方向。
注意:设站后的角度,有的仪器设站和设角分开,但是基本是测量最后一点后,仪器不能移动和转动。
三、坐标测量1、全站仪采用三角函数解算原理测量:2、数据采集流程:4、工程放样测量:5、了解放样①放样包括:★ 角度距离放样——已知目标点与测站点之间的角度和距离★ 点投影放样——根据基线和投影数据计算坐标再进行放样★ 等间距放样——根据一条线段的两个端点和等距个数,计算每个等距点的坐标进行放样②放样能干啥:★ 将理论上的点位在实地测量出来★ 测量过程是反复测量,两人配合,仪器端人员指挥棱镜端人员根据测量结果移动棱镜,直到最后测量差值在3mm之内★ 一般方法是先将角度归零,再进行前后移动四、偏心测量当棱镜直接架设有困难时,此模式是十分有用的,如在树木的中心。
《全站仪使用步骤》课件

目录
• 全站仪简介 • 全站仪基本操作 • 全站仪高级功能 • 全站仪使用注意事项 • 全站仪的发展趋势
01
全站仪简介
全站仪的定义
• 全站仪:全站型电子速测仪的简称,是一种集光、机、电为一 体的高技术测量仪器,能够完成测角、测距、自动记录和计算 等功能,具有速度快、精度高等特点。
仪器校准
仪器校准是为了确保全站仪的测量精度,需要定期进行。
在校准过程中,需要将全站仪放置在平整的地面上,调整水平泡至居中,然后进 行距离和角度的校准。校准完成后,需要再次检查仪器的准确性和稳定性。
坐标测量
坐标测量是全站仪的基本功能之一,可以快速准确地测量 出目标点的三维坐标。
在坐标测量中,首先需要设置测站点和目标点,然后调整 全站仪的高度和角度,最后按下测量键进行坐标测量。测 量完成后,仪器会显示出目标点的三维坐标值。
距离测量
距离测量是全站仪的另一个基本功能 ,可以测量出两点之间的距离和方位 角。
在距离测量中,首先需要设置测站点 和目标点,然后调整全站仪的高度和 角度,最后按下测量键进行距离测量 。测量完成后,仪器会显示出两点之 间的距离和方位角值。
角度测量
角度测量是全站仪的一个重要功能, 可以测量出目标点相对于测站点的角 度。
04
全站仪使用注意事项
仪器保养
01
02
03
04
定期清洁
全站仪的外壳和镜头需定期用 干净的布擦拭,以保持清洁。
避免强烈震动
全站仪应避免强烈的震动,以 防内部零件松动或损坏。
定期校准
为保证测量精度,全站仪应定 期进行校准。
电池保养
根据使用频率,适时充电,以 防电池过度放电或充电。
全站仪使用说明书

全站仪使用说明书-CAL-FENGHAI.-(YICAI)-Company One1第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 : GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作,退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键,分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数; HR ——水平读盘读数(右向计数); HL ——水平读盘读数(左向计数);HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距;N ——北坐标,相当于x ; E ——东坐标,相当于y ; Z ——天顶方向坐标,相当于高程H 。
二、角度测量模式功能:按 ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置。
第 1 页F1 OSET :设置水平读数为 0°。
F2 HOLD :锁定水平读数。
F3 HSET :设置任意大小的水平读数。
F4 P1 ↓:进入第 2 页。
第 2 页F1 TILT :设置倾斜改正开关。
F2 REP :复测法。
F3 V% :竖直角用百分数显示。
F4 P2 ↓:进入第 3 页。
第 3 页F1 H-BZ :仪器每转动水平角 90°时,是否要蜂鸣声。
F2 R/L :右向水平读数 HR/ 左向水平读数 HL 切换,一般用 HR 。
F3 CMPS :天顶距 V/ 竖直角 CMPS 的切换,一般取 V 。
F4 P3 ↓:进入第 1 页。
三、距离测量模式功能:先按◢键进入,可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS :进行测量。
科力达全站仪使用教程PPT课件

采集数据
通过全站仪的望远镜进行 观测,并记录目标点的坐 标、高程等信息。
坐标数据放样
输入放样点坐标
在全站仪中输入需要放样的点的 坐标。
调整仪器方向
根据坐标数据,调整全站仪方向, 直至指示方向与目标点方向一致。
进行放样
通过全站仪的望远镜观测目标点, 并进行标记。
按下电源键,等待全站仪自检完 毕后即可正常使用。
关机
按下关机键,全站仪将关闭所有 电源。
仪器安置与对中整平
安置仪器
将全站仪放置在三脚架上,确保三脚 架稳定。
对中整平
调整全站仪位置,使其中心与测站点 对齐,并确保水平泡居中。
坐标数据采集
01
02
03
设置测站点
输入测站点坐标、高程等 信息。
设置后视点
禁止攀爬仪器
在使用过程中,禁止攀爬全站仪,以免造成人员伤害和仪器损坏。
定期校准仪器
了解校准周期
根据仪器使用情况和厂家推荐的校准周期,定期对全站仪进行校 准。
按照说明书进行校准
在进行校准时,应按照说明书中的步骤进行操作,确保校准的准 确性和可靠性。
记录校准结果
每次校准后,应记录校准结果,以便及时发现仪器是否存在问题 ,并采取相应措施进行维修或更换。
在此添加您的文本16字
特点
在此添加您的文本16字
测距精度高,测量速度快。
在此添加您的文本16字
具有丰富的测量功能,如角度、距离、高差、坐标等测量 。
在此添加您的文本16字
自动化程度高,操作简便。
在此添加您的文本16字
适应性强,可在不同环境下进行测量工作。
全站仪的发展历程
全站仪使用说明书

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前,请先熟悉本章介绍的基本键操作。
● 开机与关机(ON)开机(ON)(按住1 秒左右)关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号(例如:)时,可以切换目标类型。
{SHIFT} 进行目标类型(棱镜/反射片/无棱镜)的切换● 激光指向/导向光打开与关闭(按下并保持,直到听到一声响,打开或关闭激光指向/导向光。
● 软键操作软键对应功能显示在屏幕底行。
{F1}~{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面(翻页)(当多于4 个软键时)● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}~{9} 在数字输入模式下,输入按键上的数字。
在字母输入模式下,输入按键上方的字符。
{.}/{±} 在数字输入模式下,输入小数点或正负号。
在字母输入模式下,输入按键上方的字符。
{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例:在作业名字段内输入作业名称“JOB M”(1)按{SHIFT}键,进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。
(2)按{4}键,显示字母“J”。
(3)按三次{5}键,显示字母“O”。
(4)按两次{7}键,显示字母“B”。
(5)按{►}键,输入一个空格。
(6)按一次{5}键,显示字母“M”。
按{ENT}键完成输入。
●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例:选择反射器类型(1)在测量模式第2 页菜单下,按[EDM]键。
(2)按{▲}或{▼}键,将光标移至“反射器”。
(3)利用{◄}或{►}键,选取目标类型选项。
在“棱镜”、“反射片”和“无棱镜”之间切换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
全站仪实训说明书.高职高专自编教材全站仪实训指导书 (供测绘、道桥、建工专业使用测绘工程系编写辽宁省交通高等专科学校序言电子全站仪是一种可以同时进行角度测量和距离测量,由机械、光学、电子元件组合而成的测量仪器。
由于只要一次安置,仪器便可以完成在该测站上所有的测量工作,故被称为“全站仪”目前电子全站仪已广泛用于控制测量、细部测量、施工放样、变形观测等方面的测量作业中。
为了适应工程建设的需要,结合我校现有仪器情况,测绘工程系组织部分教师编写了这本指导书,供我校测绘、道桥、建工等专业测量实训使用。
本指导书共分为四部分,第一部分由刘宝全、吴文波编写;第二部分由林玉祥编写;第三部分由高小六编写,第四部分由杜井龙编写。
全书由马真安统稿、审阅。
辽宁交通高等专科学校马真安2004年 4月目录一、总则 (1)二、索佳SOKKIASET2CⅡ (2)1. 基本技术指标 (2)2. 仪器的结构与键盘设置 (2)3. 角度测量 (4)4. 距离测量 (5)5. 坐标测量 (6)6. 放样测量.................................................................. 8 三、徕卡(LEICATC905 (12)1. 基本技术参数 (12)2. 键盘介绍 (13)3. 配置菜单 (15)4. 主菜单 (18)5. 应用程序 (22)6. 附图1(配置菜单 (29)7. 附图2(主菜单………………………………………………… 30 四、徕卡(LEICATC702……………………………………311. 基本技术参数 (31)2. 键盘介绍 (32)3. 菜单结构 (34)4. 程序操作 (35)5. 应用程序.................................................................. 38 五、徕卡(LEICATC702 (41)1. 基本技术参数 (41)2. 电子气泡整平 (41)3. 系统功能 (42)4. 测量功能 (43)5. 角度测量 (43)6. 距离测量 (44)7. 坐标测量 (44)8. 放样 (44)总则全站仪使用的注意事项测距仪是一种结构复杂、价格昂贵的先进测量仪器, 全站仪更是如此。
目前生产单位拥有的数量较少, 有的单位仅有一台。
如果仪器损坏或发生故障, 都会给生产带来直接影响。
因此必须严格遵守操作规程,正确使用。
(一、使用注意事项1.新购置的仪器,如果首次使用,应结合仪器认真阅读仪器使用说明书。
通过反复学习、使用和总结,力求做到“得心应手” ,最大限度地发挥仪器的作用。
2.测距仪的测距头不能直接照准太阳,以免损坏测距的发光二极管。
3.在阳光下或阴雨天气进行作业时,应打伞遮阳、遮雨。
4.在整个操作过程中,观测者不得离开仪器,以避免发生意外事故。
5.仪器应保持干燥,遇雨后应将仪器擦干,放在通风处,完全凉干后才能装箱。
6.全站仪在迁站时,即使很近,也应取下仪器装箱。
7.运输过程中必须注意防震,长途运输最好装在原包装箱内。
(二、仪器的养护1.仪器应经常保持清洁,用完后使用毛刷、软布将仪器上落的灰尘除去。
镜头不要用手去摸,如果脏了,可用吹风器吹去浮土,再用镜头纸擦净。
如果仪器出现故障,应与厂家或厂家委派的维修部联系修理,决不可随意拆卸仪器,造成不应有的损害。
仪器应放在清洁、干燥、安全的房间内,并有专人保管。
2.棱镜应保持干净,不用时要放在安全的地方,如有箱子应装在箱内,以避免碰坏。
3,电池充电应按说明书的要求进行。
索佳(SOKKIA SET2C基本技术指标2. 仪器的结构与键盘设置索佳 SETC 系列全站仪的外貌和结构见下图:1—提手; 2—仪器高标志; 3—存储卡; 4—副显示窗; 5—主显示窗; 6—下盘制动螺旋及护套; 7—基座固定螺旋; 8—圆水准器; 9—脚螺旋; l0—基座; 11—水平度盘安置盘; 12—键盘; 13—望远镜物镜; 14—管式罗盘插座; 15—电池; 16—光学对中器; 17—电源开关; 18—制动螺旋; 19—水平微动螺旋; 20—数据输出插口; 21—外接电源插口; 22—照准部水准管; 23—望远镜制动螺旋; 24—望远镜微动螺旋; 25—望远镜操作把手; 26—望远镜目镜; 27—望远镜凋焦环; 28—照准器仪器键盘的主要功能见下表:仪器键盘的设置情况如下:3、 SET2C 全站仪的操作(一测前的准备工作1.安装内部电池测前应检查内部电池的充电情况, 如电力不足, 要及时充电, 充电时间需 12~15小时, 不要超出规定时间。
测时装上电池,测量结束应卸下。
2. 2安置仪器仪器的安置包括对中和整平。
仪器装有尺寸较大的光学对中器, 放大倍率为 3倍, 使用方便。
仪器设有双向倾斜补偿器,补偿范围为 3,所以仪器整平后,气泡稍有偏离,对观测并无影响。
3.开机并设置水平与竖直度盘指标开机后仪器自动进入自检, 通过后显示电池电力情况, 之后即可设置水平与竖直度盘指标。
将仪器照准部旋转一周,听到鸣响即显示水平角,然后将望远镜竖直旋转,听到鸣响即显示竖直角,至此两项指标设置完毕。
4.设置仪器参数根据测量的具体要求,测前应通过仪器的键盘 (菜单模式操作选择和设置参数。
如测量高程时,应在测前选择设置大气折光系数 K 值。
(二仪器的操作与使用这里主要介绍 SETC 全站仪测量水平角、距离、高程、坐标及放样的方法。
1.水平角测量1 设置某一目标的度盘读数为某一度数如果要将某一目标的度盘读数配置到零, 则先瞄准该目标, 然后在角度测量模式下依次按键,此时水平度盘读数显示0°00ˊ00" ,配置完毕。
若将某一目标的度盘读数配置到任意一个度数,如35°10ˊ15" ,可按以下步骤进行:①瞄准目标②在角度测量模式下依次按键, 显示窗显示 , HAR 闪烁表示等待输入角度数。
③按数字键输入 35. 1015,显示窗显示。
④按键完成输入,仪器返回到角度测量模式,显示配置结束。
2 水平角测量如图 5— 13, 欲测水平角β, 将仪器安置在角的顶点 O 上, 瞄准左目标 A ,在角度测量模式下依次按键,显示窗水平度盘读数显示为0°00ˊ00" , 照准右目标 B , 此时显示的水平度盘读数即为所测的β角值。
2.距离测量 1 测距前的准备 (1选择测距模式测距模式有精测、粗测和跟踪测三种。
精测和粗测又可选择单测和复测。
如欲选择精测模式下的复测,则可按以下步骤进行: ①在基本模式或角度测量模式下依次按键,进入测距预备模式,显示。
②按数字键“ 1”选择测距模式,显示(闪烁的一项为原先选择的。
③按数字键“ 1”选择精测,显示。
④按数字键“ 2”选择复测,测距模式的设置结束,仪器自动返回到测距预备模式。
选择其它测距模式,亦可仿照上述步骤进行。
(2输入棱镜常数测距前必须将棱镜常数输入仪器中,仪器将对所测距离自动改正。
SETC 所用APOIS+AP01组合棱镜的常数为 -30mm 。
输入方法如下:①在测距模式选择结束后,仪器自动返回到测距预备模式,显示。
③按数字键“ 2”选择棱镜常数,显示, “ P④ . C ”闪烁提示可以输入棱镜常数。
③依次按符号键和数字键输入 -30,显示。
④按键,棱镜常数即输入,仪器自动返回到测距预备模式,副显示窗第二行显示输入的常数值 -30。
此值在无新值输入之前始终保留着。
(3输入大气改正值SETC 可采用三种方式输入:ppm 值置 0;输入温度和气压;直接输入 ppm值。
一般选用第 2种较为方便,下面就此加以说明。
设测距时的温度为 20℃,气压为 1010mb ,输入方法如下:①选择仪器参数“单位” ,设置温度单位“ C ” ,气压单位"mbar ” (即毫巴 mb 。
②在基本模式或角度测量模式下依次按键,进入测距预备模式,显示。
③按数字键“ 3”选择大气改正 ppm 设置,显示。
④按数字键“ 2”选择输入温度和气压,显示原先存储的值。
因为输入的温度和气压改正值仅能在仪器中保留一周时间, 过时即自动恢复至气象参考点的温度和气压, 所以这里显示的是气象参考点的温度和气压。
“ T ”闪烁提示输入温度。
⑤按数字键输入 20后再按键,温度即输入,此时显示, “ P ” 闪烁提示输入气压。
⑥按数字键 1 010后按键,气压即输入,显示后随即返回到基本模式,并在副显示窗第一行显示其 ppm 值 6。
(4检查返回信号用仪器瞄准棱镜,在基本模式或角度测量模式依次按键,如果显示, 表明可以进行距离测量; 如果 Signal 后无“ *” , 表明信号弱或无信号, 应检查原因。
2 距离测量精确瞄准目标棱镜中心,在基本模式或角度测量模式按斜距键开始测距,显示,闪烁数秒后即显示斜距、竖直角和水平角。
如果测平距或高差, 则可按平距键和高差键 , 显示窗第一行即显示平距 (H或高差 (V的数值。
在测了斜距、平距、高差中的一个之后, 若要获得其它两个的数值, 应使用调阅键 , 重新测量会耗费较多的电力。
3.坐标测量SETC 全站仪可以直接测算测点的三维坐标,即 N(x、 E (y和 Z(H坐标。
如图所示, B 为测站点, A 为后视点,已知两点坐标 (NB 、 E B 、 Z B 和 (NA 、E A 、 Z A ,求测点 l的坐标。
为此,根据坐标反算公式先计算出 BA 边坐标方位角:实际上,在将测站点和后视点坐标输人仪器后,瞄准后视点 d ,通过操作键盘,即将水平度盘读数设置为该方向的坐标方位角, 此时水平度盘读数就与坐标方位角值相一致。
当用仪器瞄准 1点,显示的水平度盘读数就是测站至 1点的坐标方位角。
测出测站至 1点的斜距后, 1点的坐标可按下列公式算出:上述计算是由仪器机内软件计算的,通过操作键盘即可直接得到测点坐标。
1 选择测量模式与设置棱镜常数实际上坐标测量也是测量角度和距离, 通过机内的软件计算得来, 因此测量模式与距离测量完全相同,故当按照距离测量测距模式选择的方法进行。
设置棱镜常数亦参照距离测量。
2 输入仪器高仪器高是指仪器的横轴 (SETC上标有标志,见图中 2 至测站点的垂直高度。
用钢尺量取。
如果量得仪器高为 1. 567m ,按以下步骤输入:①在基本模式或角度测量模式下依次按键,显示 1.450为此前入的值。
“ Ht" 闪烁提示输入仪器高。
②用数字键输入 1.567,显示 .③按键,输入完毕,仪器自动返回基本模式。
3 输入棱镜高棱镜高是指棱镜中心至测点的垂直高度,亦用钢尺量取。
输入方法与输人仪器高相同。
如量得棱镜高为 1.234m ,按以下步骤输入 :①在基本模式或角度测量模式下依次按键,显示 1.578为此前输入的值。
