•可拆，容易维修 •降低维修费用 •缩短停机时间 • 板式换热器（制冷剂/水）容易结垢， 而且结垢后只能用化学方法清洗； • 板式换热器不能拆开维修 • 壳管式换热器防冻性能更好。
18
模块式风冷冷水/空气源热泵YCAE--- “V”型空气侧 换热器设计
•换热效果好 •有效减小占地面积
19
模块式风冷冷水/空气源热泵YCAE--- “V”型空气侧 换热器设计
水机：需要进行分区控制的商用场合及家用场合，如办公楼，商场，医院，别墅等
公寓：YMAC 别墅： YHAC/YMAC 小冷量（<60kW ）轻型商用（如小型展厅，办公楼等）：YHAC/ YMAC
对噪音要求高的轻型商用（如小区会所等场合）: YHAC大型号/多台机组
一般轻型商用场合需求(>60kW 冷量可由40kW 与60kW组合出时): YCAE61模块机组合/多台YCAE61+单台YCAE40 一般轻型商用单冷需求/安装位置限制高/ 要求机组数量少/碰到没有YCAB冷量范围机组的对手如MCQUAY时的轻型商 用: YCAB 一般轻型商用 (>60kW ，冷量不可由40kW与60kW组合出时） YCAB

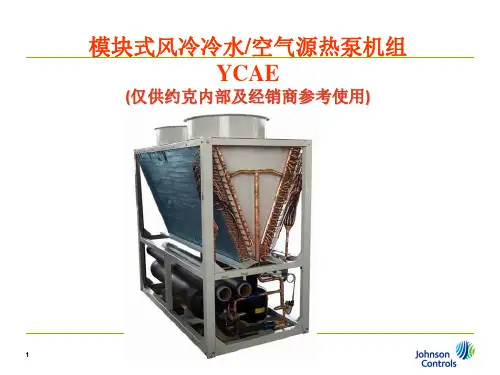

模块式风冷冷水/空气源热泵机组 YCAE
(仅供约克内部及经销商参考使用)
1
目录
约克商用单元机产品定位 约克商用单元机家族中的新成员--- YCAE介绍
命名规则 基本参数 部件特点 产品特点 对手比较
2
约克商用单元式机组定位
直接膨胀式机组：适合于大空间场合，如工厂，超市等
当上述场合可提供冷却水源且机组本身没有制热需求或者只有较小的辅热要求时，较高的能效比使之成为首选（典型 场合是华南地区的工厂、大型超市）：YBW 当上述场合有与制冷相当的制热需求或无冷却水源时 （典型场合为华东地区的工厂、超市）: YBDB
由于采用了高能效的涡旋式压缩机和换热器，系统进行了最优化的匹配，单 冷机组能效比高达3.17(40SC)和3.32(61SC), 达到国家节能产品标准；热泵 机组能效比分别高达3.17(40RC)和3.16(61RC),达到或接近国家节能产品标 准； 40及61均采用了TANDEM压缩机，两台压缩机共用一个冷媒系统，当只开其中 一台压缩机时，换热器相对换热面积大大增加，换热效果更佳，节能效果更 好。 能效等级 类型 额定制冷量（CC）kW （EER，W/W） 1 2 3 4 5 CC≤50 3.2 3 2.8 2.6 2.4 风冷式或蒸发冷却式 50<CC 3.4 3.2 3 2.8 2.6
多压缩机多回路设计，具有多级能量可调 能力，同时可降低启动电流，减少电力投 资，亦可确保一个系统发生故障时，机组 可继续运转。
40使用一组TANDEM压缩机加一个标准压缩机， 有三级能力可调
61使用一组TANDEM压缩机，有两级能力可调
15
模块式风冷冷水/空气源热泵YCAE---换热器内的铜管
高效内螺纹紫铜管 •增加表面面积
28
模块式风冷冷水/空气源热泵YCAE---先进独特的 模块化设计
最多8个模块拼装在一起；如果多于8个模块则需要另外拼装；深度最多能拼接2台，长度方向最多能拼接8台；
如在长度和深度方向都要拼接，则两排在长度方向尽量接近（方便机组外水管的制作）
仅长度方向拼接
29
长度和深度方向均拼接，由于约克模块机下 半部分畅开，气流较好，冷量损失基本上可 忽略不计
虽然约克只提供两个模块， 但由于不同模块也可自由拼 接，可选冷量较多，而多数 对手只可同冷量拼接，所以 实际型号反而较少。
Capacity(kW)
37
对手比较—COP（单冷）
A/C Scroll COP Comparison
3.50 3.30 3.10
COP
2.90 2.70 2.50 2.30 0 100 200 Capacity(kW) 300 400
•当多台压缩机并联运行的时候，由于进气 压力的差异，会造成润滑油分布不平均， 严重会因缺油而烧毁压缩机。
•因此我们引进平衡管技术，令多台压缩机 的吸气压力保持一致，令润滑油平均分布 在每台压缩机中。
13
模块式风冷冷水/空气源热泵YCAE---压缩机
•必须通过所有可靠性测试
14
模块式风冷冷水/空气源热泵YCAE---压缩机
31
模块式风冷冷水/空气源热泵YCAE---先进独特的模 块化设计
长度方向N个模块拼接，每单排不得大于8个模块，深度多排（多个集中控制模块）拼接图
32
模块式风冷冷水/空气源热泵YCAE---先进独特的 模块化设计
长度方向上N个模块，每两排的模块不 得多于8个模块，深度多个双排组合 （多个集中控制模块）拼接图
Jiefeng Mcquay Mcquay R407C Trane York YCAE Carrier Tsinghua Tongfang
YCAE热泵机组能效比在同类产品中处于领先地位，达到或接近到国 家节能产品标准。
39
A/C Scroll Footprint Comparison(m2/kW)
Jiefeng Mcquay Mcquay R407C York YCAE Carrier
YCAE单冷机组能效比在同类产品中处于领先位置，单冷机组达到国 家节能产品标准。
38
对手比较—COP（热泵）
A/C Scroll COP Comparison
3.50 3.30 3.10
COP
2.90 2.70 2.50 2.30 0 100 200 Capacity(kW) 300 400
对手比较—占地面积
Jiefeng Mcquay Mcquay R407C Trane York YCAE Carrier Tsinghua Tongfang
0.06
0.05
Footprint(m2/kW)
0.04
0.03
0.02
0.01 0 100 200 300 400 500 Capacity(kW)
YCAE占地面积较小，安装方面具有一定的优势
40
A/C Scroll Height Comparison(mm)
对手比较—高度
2700 2500 2300
Height(mm)
2100 1900 1700 1500 1300 0 100 200 Capacity(kW) 300 400
Jiefeng Mcquay Mcquay R407C Trane York YCAE Carrier Tsinghua Tongfang
•增加紊流
•增加20%左右的传热效率
16
模块式风冷冷水/空气源热泵YCAE---先进高效的 壳管式水侧换热器
制冷剂出口
•高效设计能增 加10%传热效率
制冷剂 进口
进水
出水
17
模块式风冷冷水/空气源热泵YCAE---先进高效的 壳管式水侧换热器
可拆除的钢制螺丝
•水走壳程，流道宽畅一 般不会结垢或堵塞 •保持机组能效比 •保持机组稳定性
23
模块式风冷冷水/空气源热泵YCAE---先进微电脑 集中控制器
组网控制：在现场通过简单的通讯线连接，实现就地组网。每一模块都采用上电识别模式，任一模块断电后不影 响其它模块的工作； 还可选配远程监控，与末端联控，电话拨号报警等功能；
24
产品特点
25
模块式风冷冷水/空气源热泵YCAE---高效节能
27
多模块通过主水管拼接效果图
模块式风冷冷水/空气源热泵YCAE---先进独特的 模块化设计
主水管设计为长度方向拼接，也可在深度方向拼接，一般模块机为深度方向拼接，由于中间盘管进 风空间狭小，气流不畅，实际换热效果将下降，我们建议优先在长度方向拼接。
长度方向拼接，气流无阻碍
深度方向拼接，加上市场上的多数模块机下 半部分封闭，导致中间机组气流不畅，影响 换热
• 产地: 广州 • 制冷剂: HCFC-22 • 型号：40/61 • 制冷量:40/63.5kW • 制热量：44.5/65.7kW • 风冷冷水机组/空气源热泵机组
• 控制：单模块为大屏幕液晶显示线 控器，多模块为集中控制器，多达八 个模块可灵活拼接，集中控制。
6
模块式风冷冷水/空气源热泵YCAE---制冷系统图
33
模块式风冷冷水/空气源热泵YCAE --安装方便
•室外机可以安装在屋顶，或室 外平地； •室外室内机之间连接水管，安 装方便灵活； •室内机可以根据环境装修需要， 个人喜好，选择各种形式的末端 机组； •水系统管路不受长度，高度的 限制
34
产品特点—安全环保
•室内为水系统管路，安装费用
低廉，无须定期补充氟利昂； •制冷剂密封在室外机中，对环 境影响小。
26
模块式风冷冷水/空气源热泵YCAE---先进独特的 模块化设计
每个模块有3级或2级能力调节,每个模块可以单独运行和安装，也可多至八个模块一起拼装和运行,模块型号可 以相同也可以不同；
每个模块自带两根主水管，两侧均可连接，可方便地在现场与其它模块拼接。
单模块标配进出主水管，两侧均可连接，方 便接管
四方压力能互相抵消，整体受压平均，
压缩过程畅顺，平稳。
增加压缩机的寿命。
11
模块式风冷冷水/空气源热泵YCAE---压缩机
有处理液体的能力
无磨损设计
•低泄漏率 •提高效能 •增加寿命
油膜
模块式风冷冷水/空气源热泵YCAE---压缩机
平衡管
•TANDEM双压缩机吸气平衡技术；
•可靠性高，低成本。
冷媒 润滑油
•开缝铝翅片 •增加传热面积 •紫铜管机械胀接于高效铝翅片中 •保证良好接触 •增加传热效果 •亲水铝翅片 •避免除霜后的水留在铝翅片 上，二次成霜 •增加制热效率
20
模块式风冷冷水/空气源热泵YCAE---电控柜
•IP 55 起动柜
箱体能完全隔离尘埃和高压水射
21
S O CONNELL 060602
模块式风冷冷水/空气源热泵YCAE---先进独特的 模块化设计
单模块水管连接（字母“B”表示用卡箍连接两侧的水管，字母“A”表示用卡箍和封板将水管封死）
两个模块深度方向拼接
30
模块式风冷冷水/空气源热泵YCAE---先进独特的模 块化设计
N个模块只是在长度方向上拼接，最多不得大于 8个模块
模块在深度方向上2排，长度方向上N个，总量不大于8个
3
约克商用单元机家族中的新成员--- YCAE介绍
命名规则
ຫໍສະໝຸດ Baidu基本参数
部件特点 产品特点 对手比较
4
SAP 命名规则
YCAE 40 S D C
冷媒 C：R22 安装形式 D：单机，M：模块机 S：单冷，R：热泵 1、模块机要增加模块机零件包，价格另外计算。
5
模块式风冷冷水/空气源热泵YCAE---基本介绍
7
模块式风冷冷水/空气源热泵YCAE---系 统 组 成
(此仅为示意图非实际管路布置)
8
部件特点
9
模块式风冷冷水/空气源热泵YCAE---压缩机
•世界知名涡旋压缩机生产商，其 中61使用进口压缩机 •先进柔性涡旋式压缩机技术 •没有排气冲激，运转寂静，稳定
•每台压缩机设有减振系统
10
模块式风冷冷水/空气源热泵YCAE---压缩机
模块式风冷冷水/空气源热泵YCAE---先进微电脑 集中控制器
电子感应器比一般机械感应器更精确
可显示更多运行参数
模糊逻辑控制能令系统更有效
全天候发光液晶显示 4行15列汉字显示
按键
22
指示灯
模块式风冷冷水/空气源热泵YCAE---先进微电脑 集中控制器
控制模式：带一个水泵输出，2个或3个涡旋压缩机，组成一个单元模块，1-8个模块单元组成“单元 组合式空气源热泵机组” ； 控制器的工作过程和功能达到和符合Q/SKCG01-2000的规定的有关微电脑控制器的技术标准和要求 ； 所有的输入/输出信号和通讯数据传输都具有足够的抗干扰能力。保证机组工作稳定、可靠，输出没 有误动作，没有抖动，而且温度值不会出现大于1.0℃的跳变； 控制器具有预防用户误操作的功能，如带故障时开机不响应等； 安全性、电磁兼容性均符合国家相关电子电器产品安全标准和电磁兼容性标准； 具有多重密码保护的参数设定功能，超时限锁定功能。所有需设定的参数都具有相应的默认值，该 默认值在第一次开机或需恢复默认值时使用
35
对手比较
36
对手比较---型号
51 66 68 Jiefeng Mcquay 40 46 50 50 46 63 112 30 60 90 120 150 180 210 240 270 129 288 300 60 63 Mcquay R407C York YCAE Tsinghua Tongfang King
