沁园净水器新品介绍培训课件

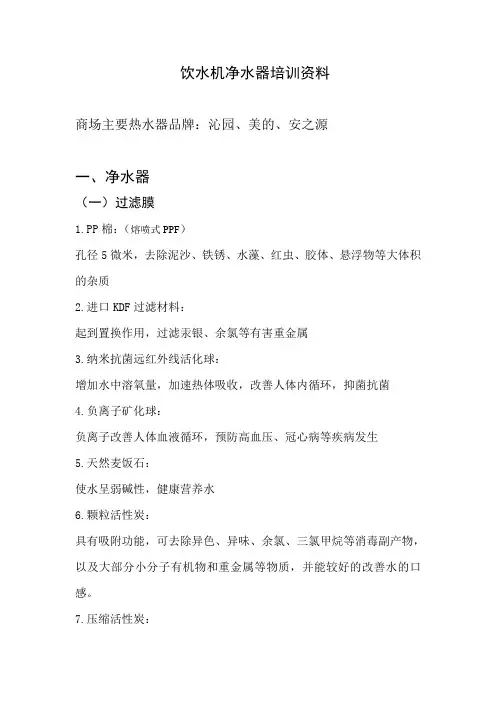

饮水机、净水器培训资料
饮水机净水器培训资料商场主要热水器品牌：沁园、美的、安之源一、净水器（一）过滤膜1.PP棉：（熔喷式PPF）孔径5微米，去除泥沙、铁锈、水藻、红虫、胶体、悬浮物等大体积的杂质2.进口KDF过滤材料：起到置换作用，过滤汞银、余氯等有害重金属3.纳米抗菌远红外线活化球：增加水中溶氧量，加速热体吸收，改善人体内循环，抑菌抗菌4.负离子矿化球：负离子改善人体血液循环，预防高血压、冠心病等疾病发生5.天然麦饭石：使水呈弱碱性，健康营养水6.颗粒活性炭：具有吸附功能，可去除异色、异味、余氯、三氯甲烷等消毒副产物，以及大部分小分子有机物和重金属等物质，并能较好的改善水的口感。
7.压缩活性炭：孔径为10微米，可吸附重金属离子并进一步吸附前几级漏过的各类有机物，保护反渗透膜并延长其使用寿命8.后置活性炭：进一步去除残余杂质，调节口感，保持水质新鲜9.亲水膜过滤精度为0.01微米，去除大分子有机物、胶体、细菌等大于0.01微米的杂质10.超滤膜孔径仅0.01微米，只允许谁分子、水中的有益矿物质和微量元素通过，而最小细菌的体积都在0.02微米以上，因此细菌以及比细菌体积大得多的胶体、铁锈、悬浮物、泥沙、大分子有机物等都能被超滤膜截留下来，过滤完的水为矿物质水出水：1小时128L ,1天3吨11.RO反渗透膜孔径仅为0.0001微米，相当于头发丝的一百万分之五，细菌、病毒是它的5000倍，有效去除水中除水分子以为99%以上的杂质，可解决高污染水及高硬度谁的处理要求，出水为纯净水，可以直接饮用。
出水：1小时7.8 L，1天185 L（由于孔径太小，在正常水压下水过不去，因此需要增压泵使水那能够顺利通过RO膜的过滤）一般净水器有3-7道过滤，选取以上若干种过滤膜组成复合滤芯（二）过滤膜更换时间1.PP棉：建议3-6个月2.颗粒活性炭、压缩活性炭：建议6-12个月3.后置活性炭：建议12-18个月4.超滤膜：建议12-18个月5.RO膜：1-3年具体更换时间根据家庭用水情况和水质情况而决定，厂家售后可提供上门更换服务，滤芯费用与厂家售后对结（三）命名规则U:超滤机 RO：RO反渗透膜 A: 新品二、饮水机普通饮水机（一代）:当水加热到95℃，停止加热，自动进入保温状态；当水温下降到80℃，饮水机又开始工作，进入加热状态。
沁园商用业务员培训资料(饮水类)
安装条件
环境温度： 5℃～40℃步进式开水器 环境湿度：相对湿度不应大于90% 电源： 单相额定电压：220V，额定频率：50Hz； 三相额定电压：380V，额定频率：50Hz； 水源水压： 0.1MPa～0.4MPa
适用水源为可直接饮用水。 设备附近应无酸碱性等有害物质，以免造成对设备的腐蚀和污染。 设备安装必须由专业人员进行，严禁非专业人员拆卸、改造设备；电 源线损坏，必须使用厂家提供的专用电源线。
沸腾开水器 步进式开水器
标题文本框
产品爆炸图
沸腾开水器 步进式开水器
标题文本框
技术参数
沸腾开水器 步进式开水器
标题文本框
电源必须专线供电，并具有全极断开的漏电保护装置，插座必须有符 合用电规定的接地措施，接地必须牢固可靠。三相电源必须采用四极漏电 保护装置，电源、插座的额定电流应与所选的机型相匹配。 使用条件：
沸腾开水器
安装条件
环境温度： 5℃～40℃步进式开水器 环境湿度：相对湿度不应大于90% 电源： 单相额定电压：220V，额定频率：50Hz； 三相额定电压：380V，额定频率：50Hz； 水源水压： 0.1MPa～0.4MPa
适用水源为可直接饮用水。 设备附近应无酸碱性等有害物质，以免造成对设备的腐蚀和污染。 设备安装必须由专业人员进行，严禁非专业人员拆卸、改造设备；电 源线损坏，必须使用厂家提供的专用电源线。
标题文本框
渠道式开水器
标题文本框
标题文本框
健康饮水更放心：领先的步进式水加热技术，告别阴阳水、千滚水，喝出健康。出 水温度根据需要在40℃~99℃之间随心设定，四季皆宜。 品质可靠更放心：内胆使用食品级SUS304不锈钢，外壳使用SUS304拉丝不锈钢， 美观坚固。内胆与箱体、排污管、排气管等不锈钢焊接均采用激光或氩弧焊焊接技术， 环保坚固难用。特有LCD液晶面板，可即使显示工作状态。 节能环保更放心：内置智能预约功能，设置定时开关机，减少电力损耗，节能又低
《净水器培训》PPT课件
可编辑课件
17
2.“喝矿泉水有益身体健 康”
虽然很方便，但同时 它的价位也很昂贵,只 适合于外出旅行时饮 用。
可编辑课件
3、“喝桶装水方便又安全 ”
• 桶装水需要买水、等水、扛水很不方便。在流通过程 中又容易二次污染，桶装水开盖后保质期只有48小时，数 小时后，在一定适宜的温度及环境条件下细菌就可能重新 滋生，七天之后的桶装水基本上就可能变成含有新生污染 物的死水，也是不宜饮用的。另外，一些不法商人贪图暴 利，向水桶内直接灌装自来水或生水，所以市面上有相当 一部分桶装水不能达到纯净水的标准，所以桶装水既不方 便又不安全，而且费用也相对偏高。
可编辑课件
二、互动游戏——试验（TDS仪、电解器）
TDS仪是个电子量化仪器通过它可以 非常准确的检测水中溶解性总固体 物质含量。
水中含杂质越多，检测出来的的数 字也越大。一般的自来水在1001000PPM，而国家规定的纯净水在040PPM左右。
可编辑课件
23
TDS值及改善措施
可编辑课件
24
互动游戏—— 电解器、演示机
可编辑课件
15
传统的饮用水方式
自来水烧开
可编辑课件
桶装水
16
解析烧开的自来水
• 原来我们都这么认为。很多人长期以来都认为喝生水要生病，所以 一定要喝开水。当然，这对于过去污染较少的水而言，不失为一种 有效的消毒手段，但同时也存在着许多负面的影响：
• 1．开水只杀灭细菌和部分病毒，被杀死的细菌和病毒死尸仍存在 于开水中；
• 有机污染物危害
工业、农业的快速发展使环境的污染加剧有害有 机物包括（氯仿、三氯甲烷、甲基叔丁基醚等） 引起肠胃炎，对肝脏、肾脏以及神经系统，免疫 系统都有损害. 具有致癌危险。
QR-RL-405A培训课件
产品型号
QR-RL-405A
适用水源
市政自来水
进水压力
0.1～0.4MPa
环境温度
4～40℃
环境湿度
≤90%
适用水温
5~38℃
防触电类型
Ⅲ类
额定电压
额定功率
35W
净水流量
0.1L/min
总净水量
4000L
出水水质：符合《生活饮用水水质处理器卫生安全与功能评价规范--反渗透处理装置》（2001） 的要求。
安装示意图
接市政自来水
安装示意图
接其他水源
装箱清单
名称
主机 储水桶 滤桶/滤芯 反渗透膜 鹅颈龙头 电源适配器 PE管 龙头吊片 生料带 说明书、合格证 维修保养手册
配件包
数量
1台 1只 各两只 1支 1套（含安装垫片） 1个 2卷 1只 1卷 各1本 1本 1包（含进水三通、球阀、膨胀螺钉/螺管、储水桶球 阀、2分直通速接、蓝卡）
高密PP棉100g 内外都松 纳污量小
高密PP棉
普通PP棉
沁园定制高透析H8反渗透膜 持续滤除杂质能力强
高脱盐率
优化流道设计，脱盐层表面水流分布更均匀，稳定脱盐率 99%，纯水更纯，更健康。
H8膜稳定脱盐率99%
高流速
创新性高流速膜结构设计，缩减50%膜内水流进程，纯水 制水量大，出水快。
无惧水质挑战，净水大有不同！
炭晶吸魔方
孔隙发达 亲水性强 表面平滑无散粉
普通炭棒
孔隙少 亲水性不够 表面粗糙散粉多
炭晶吸魔方
普通炭棒
自吸泵设计
零水压也能制纯水
QR-RL-405A配备自 吸泵，即使没有市政自来 水，也可放心使用，适合 城市乡镇农村不同地区。
直饮机培训
水泵不工作
故障原因及维修方法： 1.原水箱缺水，导致低水位开关没打开. 2.净水箱水满，高水位开关已闭合. 3.主控板无24V电压电压输出。 4.水泵自身的损坏.
小面板打不开、显示屏不亮
故障原因及维修方法： 1.检查小面板连线与主控板插口是否插好． 2.小变压器无电压输出． 3.按键板上面按键开关失灵。 4.VDF屏及按键板自身的损坏。
使用 配件 接线 盒盖
连接PE管（PE管插入 深度不能超过1cm）
19.贴滤芯标贴放配件
注意 标贴 防烫 标贴 纳 滤 高分子 纤维 矿化 高吸 附
放接 水盒
热胆 排水 冷胆 排水
水箱排 滤芯 排水 进水 口
大变压器进 小变压器进
13.5V控制芯片
小 大变压器出 电子芯片 （主控板程序总成）
复位 缺水
12V控制电磁阀
220V进线 24V控制水泵
芯片供电
220V进线 合并可产生1.75V电压 25V 点亮显示屏
浙江沁园水处理科技股份有限公司
专用三通
专用球阀
角阀
浙江沁园水处理科技股份有限公司
2.安装步骤: 2-1：按照用户要求,把机器放置平稳。（搬运过程中，注意不可以将 产品倾斜角度＞45°以免损坏压缩机）。 2-2：产品背面及两侧均要与墙壁保持100mm以上距离，避免阳光直晒。 2-3：本机有两种供水方式： 2-3-1：手动加水：掀开直饮机顶部的加水盖，用加水工具直接向原水 箱供水。 2-3-2：自动加水： 2-3-2-1：安装进水连接，将配件包中的配件取出，必须在冷进水角阀或 自来水管道上连接进水三通，注意将三通的密封垫片放平整，角阀或自 来水管上紧固螺纹不得少于5牙，不可有暴牙、豁牙，缠绕生料带必须大 于5圈，顺时针绞动并紧，不得回绞。 2-3-2-2：将进水球阀与自来水龙头接入三通（进水必须是冷水管，在 水压大于0.3MPa时必须加装减压阀和稳压阀）。用PE管与进水球阀连接。 （插入PE管时，可以用尖嘴钳、开水浸泡，使PE管扩口、软化，不可用 打火机直接炙烤PE管，也不可以强制插入PE管，避免造成PE管受暗伤、 老化）
沁园水处理产品知识培训
▲ ▲ ▲ ▲
直饮机
之 CD/CY显示屏
CD/CY电脑显示屏
直饮机 之 HY23特别卖点
• 先进的微电脑控制技术和真空荧光屏（VFD）显示技 术，可显示和设制温度、时间、工作模式等； • 独特的快捷工作模式（不需设定温度，按键即可进入 电脑设定好的加热模式）： 1、泡茶模式（95℃~99 ℃） 2、咖啡模式（75 ℃） 3、碳酸饮料模式（45 ℃） • 独特的不锈钢热胆，抛弃了传统的侧面进水、改用底 部进水，安全、卫生、效率高，解决了普通饮水机 “窜温”现象及热胆底部“死水”现象。 • 独特的新型微电流电子开关，并有防烫设计，更安全， 更具人性化。
• 产水流量：
厨上式：1~2（L/min） 厨下式：3~10（L/min）
桶式净水器 之 安装维护
• 安装：
▲ 厨上式产品用户可回家按说明书安装即可，注意：安装前 一定要将超滤膜外塑料保护膜打开，并将超滤膜中保护液 冲洗干净； ▲ 厨下式必须由专业人员安装。
• 维护：
▲ 使用3~6个月时间或产品出水流量明显下降时，需要清洗滤 芯；将滤芯外壳打开，将滤芯彻底冲洗即可； ▲ 使用到额定寿命时或经过彻底清洗后出水量仍然很小时需 要更换滤芯。
滤 100 机
20— 机
功 PH 化
直饮机 之 CD/CY特别卖点
外观设计豪华美观，是目前市场上档次最高的一款直饮机； 微电脑控制系统，多种功能，非常人性化； 直接提供各种温度的水，最高温度可达99度；最低温度5度； 原水箱水位自动检测，缺水时屏幕提示,并自动防止水泵无 水空转，有效保护高压泵和滤芯； ▲ 净水箱水位自动检测，低水位时自动开启水泵制水，高水 位时自动停止制水； ▲ 自动计算和显示滤芯的寿命情况，让用户随时了解，并寿 命到了的时候还提供声音报警，确保及时更换； ▲ 可去除水中的所有有害物质，并保留大部分人体所需的有 益矿物质和微量元素，提供真正健康的饮水。
QJ-UL-301A培训课件
沁园厨房系列QJ-UL-301A内部培训资料，请勿外传沁园集团市场部厨房净水系列全新单品QJ-UL-301A厨房超滤机透明滤筒，直观净水过程看得见，更放心沁园全新推出厨房系列超滤机QJ-UL-301A，特制透明滤筒，直观净水过程，看得见的水质变化，使用更放心。
※ 透明滤筒，直观净水过程，看得见更放心※ 沁园定制高亲水H6超滤膜，高效净化寿命长※ 不排废水不插电，节能环保更省钱※ 物理过滤，直饮健康好水※ 滤筒安全升级，避免漏水隐患※ 食品级涉水材料，保障饮水安全QJ-UL-301A 厨房超滤机滤芯配置：PP棉+超滤膜+后置活性炭沁园定制高亲水H6超滤膜食品级涉水材料节能环保全新升级滤筒产品编码：0104102净水流量：1.5L/min 总净水量：2000L 产品尺寸：304*132*376mm使用情况说明PP 棉颜色变化明显，有效截除泥沙、絮状物等大颗粒杂质超滤膜底部红褐色物质为所截留铁锈细粉尘使用前使用一个月透明滤筒，直观净水过程高密PP棉高亲水H6超滤膜后置活性炭三级物理过滤，直饮健康好水QJ-UL-301A 厨房超滤机QJ-UL-301A 采用高密PP 棉+沁园定制高亲水H6超滤膜+后置活性炭，有效滤除有机物和细菌胶体，保留部分矿物质，直饮健康好水。
PP 棉表面采用凹凸工艺处理，增加吸附面积；多层梯度结构，外松内紧，层层拦截水中颗粒杂质，纳污量大。
高密PP 棉高密PP 棉普通PP 棉重130g ±5g 外松内紧纳污量大重约100g 内外都松纳污量小高密PP 棉普通PP 棉沁园定制高亲水H6超滤膜高效净化寿命长沁园定制高亲水H6超滤膜不排废水不插电，节能环保更省钱QJ-UL-301A，不排废水不插电，节能环保又省钱。
滤筒安全设计，避免漏水无隐患35kg爆破测试15万次水锤测试28kg爆破测试10万次水锤测试原新食品级涉水材料，保障饮水安全涉水部件采用食品级材质，通过FDA食品安全认证，无毒、无副作用。
沁园有桶纯水机KRT6800新品培训课件
厨房有桶纯水机·KRT6800净水行业发展趋势我国废水每年排放约1000亿m 3，中国目前已成为全球污水排放量大、增长速度最快的国家之一。
而且水环境在中长期内无法得到本质改善，随着社会发展，消费者安全饮水的意识在不断提升。
您认为家中的自来水是否需要再次净化后饮用？83.210.1%6.7%有必要可以考虑没必要水环境恶化，消费升级共推中国净水行业发展*数据来源：中怡康、新浪家居、腾讯家居在线调研/麦肯锡不知道换芯时间*数据来源：中怡康净水消费者调查21%25%25%27%39%57%废水多废水不能二次利用出水小不知道水质变化体积太大深挖消费者痛点2.2%8.5%0%1%2%3%4%5%6%7%8%9%2016.1-112017.1-11小身材纯水机线下零售额份额变化*数据来源：中怡康零售监测※ 小身材产品：机身体积<0.027m³节省空间，小身材产品迅速增长沁园新品有桶机KRT6800拥有140mm 超薄机身，体积仅有0.025m³！140mm · 超薄目标消费者新生儿家庭•给宝宝全方位的爱，喝水+用水•初次购买净水器的家庭•中小户型，厨房空间较小厨房纯水机（有桶RO Tank系列）KRT6800超薄机身，更省橱下空间※ 5芯系统，多重过滤，水质更放心※ 双膜双出水，纯水/净水多种选择※ 超薄侧显，更省橱下空间，方便查看机器使用状态※ FMS智能滤芯管理系统，科学监控滤芯状态※ 智能滤芯寿命提醒，滤芯使用状态一目了然※ 废水比1:1，省水更环保※ 模块式滤芯，自助换芯更便捷※ 智能漏水提醒，使用安全产品尺寸：445*140*405mm（长*宽*高）净水流量：1.0L/min（UF）纯水流量：0.15L/min（RO）滤芯配置：PP棉+炭棒+超滤膜+RO膜+炭棒。
第十一期 沁园净水器原理 新员工培训PPT课件
第33页/共64页
3、微滤膜和超滤膜
超滤膜的特点（相较微滤膜） 超滤膜多数为非对称膜，往往含有两层结构：
1、支撑层：厚度及孔径大，阻力小、通量大、不决定膜的截留性能，具 有支撑、增强的作用； 2、皮层：厚度及孔径小，阻力大、通量小、决定膜的截留性能和通量。 以截留相对分子质量表征膜的截留性能（微滤用孔径大小表示）。 截留对象主要是大分子、胶体和小尺寸微粒。
微/超滤膜——筛分，以水压力为驱动力，利用膜表面的超细 微孔，截留大于微孔孔径的所有杂质：去除细菌及以上的所有颗粒杂 质、大分子有机物；
反渗透膜——去除细菌、病毒及包括无机盐在内的几乎所有 杂质，产水称为纯净水；
纳滤膜——去除细菌、病毒、几乎所有二价及以上离子无机 盐，部分一价离子无机盐的杂质，可替代离子交换树脂用于水的软化。
Ⅰ § 1-1 环境的压力
我们对工业文明的无止境追求和人类活动的无节制扩张，使得我们 的生存环境正在以历史最高速度恶化，其结果：
1、水体污染导致水环境逐渐成为人类生存的威胁； 2、严酷的生存环境和恶劣的生态环境，正在销蚀人类的免于能力。
第1页/共64页
饮 用 污 染 示 意 图
第2页/共64页
尽管国家对自来水水厂出水有严格要求， 但经过漫长的管道、塔箱到达用户后细菌指 标、总铁、色度、浊度、NO2-N、有机物都可 能超标。
第34页/共64页
4、钠滤膜
1、钠滤膜简介 纳滤膜早期称为松散反渗透膜，是1980s继经典的反渗透复合膜后开发出来的。 其基本性能如下： 1、介于RO与UF之间，只对特定的溶质具有高脱除率，如一价离子脱除率20～
沁园有桶纯水机KRT6811新品培训课件
卖点描述
功能
智能滤芯寿命提醒
人数
当滤芯寿命还剩2%时，机器操作面板上，滤芯指示灯会变红闪烁（2秒闪烁一 次），滤芯寿命到期后，显示为红色灯闪烁（1秒闪烁一次）；
利益点 个性化的提醒功能，能让您及时换芯，保证家人的饮用水安全
卖点描述
更省水，回收率55%,废水比1.22:1
功能
得到1.22杯净水，只需要排出一杯废水
利益点 多重过滤，水质更安全
卖点描述
用一台机器实现两台机器的功能！
双出水， 纯水/生活用水多种选择
功能
双出水：
1、净水：PP棉+炭棒+炭棒 可以用来淘米、洗菜、清洁等
2、纯水：PP棉+炭棒+RO膜+炭棒
可以用来直接喝、给宝宝冲奶粉、给家人煲汤等
利益点 两种出水，纯/净有选择！
卖点描述
超薄侧显
功能
市政自来水 0.1MPa~0.4MPa 4℃~40℃/≤90%
5℃~38℃ III类 24V 40W
1L/min 0.25L/min
2000L 410*192*465mm 755*280*535mm
10.5Kg 12.7Kg
’- 字母
字母
KRT6811
代表通量，100GPD
代表序列号 代表产品上市年份，2018年 代表销售渠道，offine中端产品 代表产品类型，Tank有桶机 代表核心过滤机器，RO膜 代表使用场景，Kitchen厨房
卖点描述
炭棒
5芯系统，多重过滤，水质更放心
功能
采用5根滤芯： PP棉+炭棒1+炭棒2+RO膜+炭棒
厨房纯水机（有桶RO Tank系列） KRT6811
第七期：纯水机培训资料
重点产品介绍（一）
外型代码： CJ-1 RO-185
技术参数：
适用水源 原水压力 设计产水量 储水桶规格 适用环境温度 额定功率
市政自来水 0.1——0.5MPa 185升/24小时 3.2加仑（约12升） 5 ℃——38 ℃ 25W
重点产品介绍（一）
外型代码： CJ-1 RO-185
重点产品介绍（三）
外型代码： CJ-1 RO-750/1500
过滤材料：
聚丙烯熔喷滤芯+颗粒活性炭+精密活性炭+RO膜+后置活性炭 正常使用状况下，一般滤芯寿命如下（仅供参考）： 滤芯名称 750滤芯寿命 1500滤芯寿命 2000滤芯寿命
聚丙烯熔喷滤芯
颗粒活性炭 3-6个月 3-6个月 3-6个月
问题一：为什么RO机的出水是弱酸性的？
沁园帮您解答： 1、主要原因：RO膜不能过滤气体，所以CO2气体也随着水一起过去了，有CO2 溶于水， 则水呈现弱酸性。例如饮料中的雪碧、可乐等均含有CO2 气体，含有碳酸，为酸性饮料。
2、次要原因：RO膜截除的主要为金属盐离子，而盐离子中有部分是与OH-、HCO3- 相结 合，而其中的H+则直接透过RO膜进行水中，RO机出水呈弱酸性。
具体滤芯寿命，需要根据当地水质情况及用水量而定！！
重点产品介绍（二）
外型代码： CJ-1 QR-R5-01
工艺流程图
重点产品介绍（二）
外型代码： CJ-1 QR-R5-01
技术参数：
外型尺寸（MM） 适用水源 原水压力 设计产水量 储水桶容积 适用环境温度 额定功率 465*270*438 市政自来水 0.1——0.5MPa 185升/24小时 1G（约4升） 5 ℃——38 ℃ 28W
饮水机YL9725W培训课件
304不锈钢加热胆，健康加热更安全
新品饮水机YL9725W采用食品 级304不锈钢加热胆，抗高温、耐腐 蚀，不生锈，健康、安全、经久耐用， 让家人饮水更安全。
食品级304不锈钢
健康、安全、经久耐用
双重温控
保温、防干烧
800ml大容量
满足家庭饮水需求
制热水能力更强劲，满足全家热水饮用
沁园新品饮水机YL9725W制 热能力可达4.5L/h（热水温度高于 90℃），满足全家热水饮用（一小 时，可提供23杯热水）。
（以200ml容量杯子为例）
沁园新品饮水机
制热能力4.5L/h
普通饮水机
制热能力4L/h
3C证书
中文版
英文版
THANK YOU
看得见，才能更放心
大空间储物柜，收纳随心更实用
大空间储物柜，可存放各类水杯， 东西再多也不怕放不下了！
产品展示
左侧
正面
右侧
图片仅供参考，具体产品以实物为准！
产品细节
保温指示灯 加热停止时，保温指示灯亮绿色 加热指示灯 机器加热时，加热指示灯亮红色 冷水出水口
接水盒 防止漏水，便于清洁
图片仅供参考，具体产品以实物为准！
沁园饮水机 YL9725W
内部培训资料，请勿外传
沁园集团市场部
客厅饮水系列全新单品热力来袭
满足全家热水饮用
沁园新品饮水机 想喝热水，无需再手动取水加热 只需轻轻一按 就能接出一杯热腾腾的沸水 满足全家热水饮用！
YL9725W 客厅饮水机
产品编码：0C01212
YL9725W 客厅饮水机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江沁园水处理科技有限公司
前置过滤器
QQ-S4
QQ-S6
QQ-T4 /6
产品效果图，请以实物为准！
一、功能特点
1.不锈钢丝网，经久耐用； 2.可视化滤壳，时时可见过滤效果； 3 .手动冲洗，冲洗更便利； 4.大通量设计，满足用户中央净水需求；
二、部件介绍
滤芯密封圈 丝网框
密封垫
上盖
密封圈 透明壳体
二、水处理工艺
QR-R5-03(G)
三、技术参数
QR-R5-03(G)
四、滤芯使用期限
滤芯名称 聚丙烯熔喷滤芯 颗粒活性炭滤芯 压缩活性炭滤芯 中空纤维超滤膜滤芯 反渗透膜滤芯 后置活性炭滤芯
QR-R5-03(G)
建议滤芯更换周期 6～12个月 6～12个月 6～12个月 1～2年 1～3年 6～12年
QJ-U4-06（A）
二、过滤材料
PP棉+颗粒活性炭+压缩活性炭+超滤膜+后置亲水膜
正常使用状况下，一般滤芯寿命如下（仅供参考）：
三、部件介绍图
QJ-U4-06（A）
四、安装示意图
QJ-U4-06（A）
安装局部细节图！
五二、、技过术滤参材数料
QJ-U4-06（A）
适用水压：0.1MPa～0.4MPa 额定初始产水量：1.5L/min (0.2MPa) 使用环境温度：5 ℃～38 ℃ 出水水质符合《生活饮用水水质处理器卫生安全与功能评价规范— —一般水质处理器》（2001）的要求
不锈钢丝网
三、安装介绍
四、原理介绍
超滤净水器
型号：QJ-U4-05（A）
一、产品卖点：
QJ-U4-05（A）
1.采用现代超滤膜过滤新技术，去除自来水中大分子胶体物质， 截留细菌 2.多级过滤，清除自来水中的泥沙、悬浮物、胶体、有机物、 余氯、细菌 等有害杂质，出水可直接饮用
3.超滤膜滤芯可反复清洗使用，寿命长 4.特别的膜丝制作工艺技术，水通量大，不易堵塞 5.纳污量大的预处理过滤装置设计，确保滤芯的使用寿命
QJ-U4-06（B）
二、过滤材料：
折叠膜高级滤芯+UDF复合滤芯+硅藻土陶瓷复合 滤芯+大流量合金超滤膜滤芯
正常使用状况下，一般滤芯寿命如下（仅供参考）：
三、 部件介绍
QJ-U4-06（B）
备注：此处未显示完整管路连接
四、安装示意图
QJ-U4-06（B）
五、技术参数
QJ-U4-06（B）
适用水压：0.1MPa～0.4MPa 额定初始产水量：1.5L/min (0.2MPa) 使用环境温度：5 ℃～38 ℃ 出水水质符合《生活饮用水水质处理器卫生安全与功能评价规范— —一般水质处理器》（2001）的要求
详细卖点说明
二、水处理工艺
QR-R5-02(B)
四、机器安装示意（一）：
QR-R5-02(B)
五、参数介绍:
QR-R5-02(B)
六、滤芯更换周期
QR-R5-02(B)
超滤净水器
型号：QJ-U4-06（B）
QJ-U4-06（B）
一、产品卖点:
本台式净水器为新一代超滤净水器，采用先进的滤芯组合和进 口亲水膜，将各种不同的水质净化为可直接饮水的净化水。
超滤机
型号：QJ-U4-05（B）
QJ-U4-05（B）
一、产品卖点：
1、采用滤芯并联技术，延长产品维护周期； 2、内藏式管理设计，使产品更加简洁、美观， 3、流量显示，水流大小更直观； 4、内置减压阀，使用更安全方便； 5、使用复合滤芯，口感更好。
二、过滤材料：
QJ-U4-05（A）
聚丙烯融喷滤芯+烧结活性炭滤芯+超滤膜滤芯
具体滤芯寿命，需要根据当地水质情况及用水量而定！！
三、技术参数：
QJ-U4-05（A）
四、产品结构图
QJ-U4-05（A）
管线机
型号：QX-WF-1004G
QX-WF-1004G
一、产品卖点：
瞬时加热、有效灭菌、健康节能
三、电气原理图：
QX-WF-1004G
纯水机
型号：QR-R5-03（G）
QR-R5-03(G)
一、产品卖点：
双膜技术、多级过滤、分质供水、自动节能
1.采用全塑料，组合扳手结构，防腐、安全、适用挂壁场所节省空间 2.采用预处理及后置处理系统，延长膜元件的使用寿命，稳定工况、改善 口感 3.纯物理过滤，不添加任何化学药剂，净化水可直接饮用 4.操作简单，自动连续制水,水质稳定 5.分质供水，满足不同水质要求 6.内置减压阀，外置电源适配器，确保机器运行安全
新品介绍汇总
浙江沁园水处理科技有限公司
纯水机
产品型号：QR-R5-02(B)
有黑款和绿款两种，以黑款为主
QR-R5-02(B)
一、产品卖点：
自动制水、自动冲洗、水满自动停机
1.滤芯自动冲洗功能，外观豪华、尊贵，尽显科技魅力； 2.内置减压阀，使用水压范围更广，安全性更强； 3.明杆式快接滤芯，安装维护更方便； 4 .半透明显示窗，尽显现代气息； 5.吸盘式门开启方式，易于更换和维护； 6.IMD工艺技术，更耐用，更持久； 7.外观典雅、大方； 8.防水锤式滤芯设计，让使用更安全；
详细的产品卖点如下： 1.采用现代超滤膜过滤新技术，去除自来水中大分子胶体物质，截留细菌 2.多级过滤，清除自来水中的泥沙、悬浮物、胶体、有机物、余氯、细菌 等有害杂质，出水可直接饮用 3.超滤膜滤芯可反复清洗使用，寿命长 4.特别的膜丝制作工艺技术，水通量大，不易堵塞 5.纳污量大的预处理过滤装置设计，确保滤芯的使用寿命 6、维护便利（上壳可打开，可直接更换大通量超滤膜）
1.无热胆：取消传统热胆，杜绝“千滚水” 2.沸腾芯：纳米电热膜速热体，保证滴滴沸腾 3.组合嘴：蒸气杀菌更放心 4.安全锁：为防止儿童因操作不当而引起的热水烫伤，本产品设置了童锁 功能 5.防干烧：专利设计，避免无水干烧，更安全，更放心 6.超薄型：外观设计时尚，节省室内空间
二、技术参数：
QX-WF-1004G
超滤净水器
型号：QJ-U4-06（A）
QJ-U4-06（A）
一、功能卖点：
1.采用现代超滤膜过滤新技术，去除自来水中大分子胶体物质， 截留细菌。 2.多级过滤，清除自来水中的泥沙、悬浮物、胶体、有机物、 余氯、细菌等有害杂质，出水可直接饮用 3.超滤膜滤芯可反复清洗使用，寿命长 4.特别的膜丝制作工艺技术，水通量大，不易堵塞 5.纳污量大的预处理过滤装置设计，确保滤芯的使用寿命 6.维护极为便利（上盖可掀开）
