ATS(双电源自动切换开关)
ATO ZMQ2E系列双电源自动切换开关(ATS) 使用说明书
$XWRPDWLF 7UDQVIHU 6ZLWFK&atalog Welcome to ! Contact us...Email:*************ATS Type and MeaningApplicationsZMQ2E dual power auto transfer switch (hereinafter called ATS), is suitable for operating in the power system of AC 50Hz, rated operating voltage 400V, rated current 63A and below, toperform the shift between two power sources according to the requirement. The product has the protection functions of overload, short circuit, under-voltage, etc., and provides firefighting, dual OFF and output the signal of closing. It is especially suitable for the illuminating circuits ofcommercial building, marketplaces, banks, and high buildings where need firefighting function.Working Conditions ◆Altitude: no more than 2000m for the installation site.◆Ambient temperature: -5℃ ~ +40℃, and the average is no more than +35℃ within 24 hours.◆Relative Humidity: no more than 50% RH at the highest temperature of +40℃; higher relative humidity is allowable at lower temperature, for example, RH could be 90% at +20℃. Some measures should be taken for the condensation occasionally due to the temperature change.◆Pollution degree: Class 3◆Mounting conditions: ATS shall be mounted in the place that has no impact and vibration, as well as no access of snow and rain.The upper terminals of ATS are connected to power source, and the bottom terminals are connected to the load side. The ATS sloping angle against the vertical shall not exceed 5゜.◆Installation category: ⅢThe outer magnetic field around the mounting place shall not exceed 5 times of earth field.ATS Structure & Working PrincipleZMQ2E dual power automatic transfer switch consists of two pieces of miniature circuit breaker, motor, controller and drive mechanism. The ATS has three positions for users’ choice, i.e., normal power ON, dual OFF, standby power ON. High breaking miniature circuit breaker is used for the ATS which has same performances as it is. This automatic transfer switch features simple structure, practical, easy operation, no noise, small impact, long service life, etc. The ATS carries out the detection for two loops of power supply by its controller. When one loop has fault, ATScontroller will give a logic decision and send a commending of closing and opening the related operating mechanism, so as to guarantee the safe and reliability of power supply.llController modePoles (4P: 4-Pole, 3P: 3-Pole)SpecialATS SpecificationsBasic parameters of terminal type and intelligent type of ATSATS DimensionsType External Dimensions Mounting DimensionsL W H L1 W1 φd4-pole ATS 220 132 120 200 120 43-pole ATS 185 132 120 165 120 4InstallationConnected conductor for ATSThe used conductor for ATS is single core PVC insulated copper cable or equivalent copper busbar, and the cross- sectional area is determined according to the below table.◆Wiring diagram of automatic transfer switch1.ATS with 3-pole circuit breaker2.ATS with 4-pole circuit breaker◆Wiring diagram of ATS output terminals1.Terminal-type ATS output ends wiring2.Intelligent-type ATS output ends wiringATS Type and Meaning ApplicationsZMQ2/F series intelligent self-protection dual power automatic transfer switch (hereinafter referred to ATS) is suitable for rated working voltage AC 400V, 50Hz, rated current 16A ~2000A. This ATS is used as mutual conversion between common power supply (N) and standby power supply (R) in emergency power supply system (can also be set manually.) and also as a switch to control circuit with functions of controlling, signaling, interlocking, etc. Some models of this series ATS are designed with communication port, which enables remote control; that is to say, it allows users to achieve unattended substation. The ATS is suitable for residential areas, military facilities, hospitals, shopping malls, airports and other places.Working Conditions◆Altitude: no more than 2000m for the installation site.◆Ambient temperature: -5℃ ~ +40℃, and the average is no more than +35℃within 24 hours.◆Relative Humidity: no more than 50% RH at the highest temperature of+40℃; Higher relative humidity is allowableat lower temperature. Some measures should be taken for the condensation occasionally due to the temperature change.◆Mounting conditions: ATS shall be mounted in the place that has no explosive medium, as well as no impact andvibration.Main Technical DataATS Dimensions (Split & integrated type)ATS StructureT h e intelligent ATS mainly consists of two parts: microcomputer controller and switching device, and a dedicated cable connects between the two.More specifically, the switch is constituted of microcomputer controller, micro-motors, gear machine, micro switch, keyboard, LGD display, molded case circuit breakers and other components. It features automatic and manual o p eration, machinery and electrical double interlock, so as to meet supply and distribution needs to maximum extent. T h er e are three switching positions at working for users’ selection: common power supply (N) ON, Dual OFF, standby power (R) ON. The ATS has small size, light weight, stable running, and easy operation.ATS Installation*The above wiring diagram is just for your reference. With the different types and functions, the wiring is also different. *When the fire takes place, EPS signal is on (provided by firefighting center) and the circuit breakers Q1 & Q2 is released or cut off.*Q1 and Q2 refer to circuit breakers.*KG refers to the wiring terminals.*The R & N power ON indicator lamp is external (provided by users).*The dashed part is supplied by users.Main Technical DataBasicsRated Operating Voltage (Ue): AC 400VRated Insulation Voltage (Ue): AC 690VRated Operating Current (Ie): 100~3200AControl Supply Voltage: DC 24V, DC 48V, AC 230VComplied Standard: IEC6094-6-1, GB14048.11-2008 ATS Poles (Optional): 3-pole or 4-poleController Mode (Optional): type I, type II, or type III ApplicationAuto transfer switching equipment (ATSE) or Automatic transfer switch (ATS) is a device that integrates the switching function with logic control, to realize electromechanical integration function. It is suitable for the distribution system of AC 50Hz, rated voltage 400V and conventional thermal current up to 1600A in mineral and other enterprises. This ATS has voltage detection, forcedly switching off “0” position, manual operation for emergency and so on. It can be widely used to shift between normal power and standby power or two loading equipment, or perform safe isolation, etc. The control circuit board of ATS will govern the motor through logic commands and then the motor will drive the operating mechanism of main body of ATS, to quickly connect or disconnect the circuit or switch the between, so that the safe isolation of main switch is obviously achieved.ATS TypeSpecificationATS Wiring Diagram & MountingATS DimensionsAT OZMQ5 Series Dual Power Automatic Transfer Switch (ATS)10 Terminal Diagram。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch，自动转换开关）是一种用于电力系统的设备，主要用于实现电源的自动切换。
它可以在主电源故障或者不稳定时，自动切换到备用电源，确保电力供应的连续性和可靠性。
下面将详细介绍ATS的工作原理。
一、ATS的组成部份ATS主要由以下几个部份组成：1. 电源输入：ATS通常有两个电源输入，一个是主电源输入，另一个是备用电源输入。
主电源通常是市电，备用电源可以是发机电组或者其他备用电源设备。
2. 控制单元：控制单元是ATS的核心部份，它负责监测主电源和备用电源的状态，并根据预设的逻辑判断是否需要切换电源。
控制单元还负责控制切换过程中的各个操作。
3. 切换装置：切换装置是ATS的关键部份，它负责实现电源的切换。
切换装置通常由电动机、继电器、接触器等组件组成，能够快速可靠地完成电源的切换。
4. 监控系统：监控系统用于监测ATS的工作状态，包括主电源和备用电源的电压、电流、频率等参数。
监控系统可以提供实时的监测数据和报警信息，以便及时处理故障。
二、ATS的工作原理ATS的工作原理可以分为以下几个步骤：1. 监测主电源：ATS通过监测主电源的电压、电流、频率等参数，判断主电源是否正常。
如果主电源正常，ATS会保持连接状态，继续为负载提供电力。
2. 检测主电源故障：如果ATS监测到主电源的电压、电流、频率等参数异常，或者主电源彻底中断，ATS会判断主电源发生故障，需要切换到备用电源。
3. 切换电源：一旦ATS判断需要切换电源，控制单元会发送信号给切换装置，触发切换过程。
切换装置会迅速将负载从主电源切换到备用电源，确保电力供应的连续性。
4. 监测备用电源：切换完成后，ATS会监测备用电源的电压、电流、频率等参数，确保备用电源正常工作。
如果备用电源浮现故障，ATS会发出警报，并尝试重新切换到主电源。
5. 恢复主电源：一旦主电源恢复正常，ATS会再次判断主电源是否稳定。
ats双电源开关工作原理(一)
ats双电源开关工作原理(一)ATS双电源开关工作原理解析1. 什么是ATS双电源开关ATS（Automatic Transfer Switch）双电源开关，又称为自动切换开关，是一种用于在主电源故障或异常情况下实现自动切换到备用电源的装置。
它主要用于确保关键供电设备在主电源故障时能够无缝切换到备用电源，保障电力供应的连续性和可靠性。
2. ATS双电源开关的工作原理ATS双电源开关主要由自动切换控制器、主电源供电线路、备用电源供电线路和负载设备组成。
其工作原理如下：2.1 主电源供电状态1.当主电源正常供电时，自动切换控制器监测到主电源电压稳定，并通过内置的电压监测电路来确保电压在设定范围内。
2.在主电源供电状态下，自动切换控制器将主电源的电源输出与负载设备相连接，主电源为负载设备供电。
2.2 主电源故障状态1.当主电源发生故障或电压异常（超过设定范围）时，自动切换控制器感知到电源状态的变化。
2.在主电源故障状态下，自动切换控制器会迅速断开主电源供电线路，并切换到备用电源供电线路。
3.同时，自动切换控制器会监测备用电源的电压稳定性，并确保备用电源电压在设定范围内。
4.一旦备用电源电压稳定，自动切换控制器会将备用电源的电源输出与负载设备相连接，实现无缝切换。
5.在主电源恢复正常后，自动切换控制器会再次迅速切换回主电源供电状态。
3. ATS双电源开关的应用ATS双电源开关广泛应用于保证关键设备和系统的持续供电，例如：•数据中心：保障服务器设备稳定运行，避免数据中断和丢失。
•医疗设备：确保医疗设备不会因为电力问题而停止工作，保障患者生命安全。
•电信基站：持续供电以保证通信网络的正常运行。
•工业自动化：保证生产线不会因为电力问题而停工，避免生产损失。
4. 总结ATS双电源开关是一种关键的设备，能够在主电源故障时实现无缝切换到备用电源，保证关键设备和系统的持续供电。
通过自动切换控制器的监测和切换功能，使得电力供应更加可靠，极大地减少了电力故障可能带来的影响和损失。
什么是ATS
什么是ATS？
ATS 全称为Automatic Transfer Switch，自动切换开关，分三极或四极两种，能进行自动或远程自动的转换开关，它能保证双路电源的切换和隔离，在发电机组中用于当市电突然停止时将发电机组发的电转换上电路。
ATS的基本功能是：当市电故障时,ATS经过0-10秒延时自动把负载切换至发电端；当市电恢复后,ATS又经过0-10秒延时自动把负载切换至市电端，发电机组经过冷却延时后自动停机。
ATS柜的切换延时，保证了切换前机组电源或市电电源各项电参数的稳定性。
ATS 控制柜具有手动和自动切换电源的功能。
ATS具有市电优先的功能，也就是说即使在发电机组供电状态，在此期间任何时候，只要市电恢复正常，立刻切换至市电供电。
ATS能够检测到市电故障信号，当市电故障时，能及时给发电机组的自启动端一个控制信号，让机组自启动，准备供电。
ATS具有机械联锁和电气联锁，确保切换的准确和安全；同时ATS具有缺相保护的功能。
ATS + MCCB(断路器) 可使ATS柜增加短路、过载保护功能。
ATS（自动切换系统）控制柜由以下部分器件组成：
A. 核心部件：自动电源转换开关
B. 控制模块
C. 面板信号指示灯及其外围电路。
ats电源自动切换装置原理
ats电源自动切换装置原理ATS电源自动切换装置原理ATS（Automatic Transfer Switch，自动切换开关）电源自动切换装置是一种常见的电力设备，用于在主电源故障或异常时，自动切换到备用电源，以保证电力供应的连续性和可靠性。
本文将详细介绍ATS电源自动切换装置的原理和工作过程。
一、ATS电源自动切换装置的基本原理ATS电源自动切换装置由电源输入模块、控制逻辑模块和输出模块组成。
其基本原理是通过控制逻辑模块对电源输入模块和输出模块进行监控和控制，实现电源切换的自动化。
在正常情况下，主电源供电稳定，电源输入模块将主电源输出的电能传输到输出模块，以供电负荷使用。
同时，控制逻辑模块监控主电源的电压、电流和频率等参数，确保主电源正常运行。
当主电源发生故障或异常时，控制逻辑模块会立即检测到并判断主电源状态，然后发出切换信号。
电源输入模块接收到切换信号后，关闭主电源输入，并打开备用电源输入。
同时，输出模块也会自动切换到备用电源供电，以保证电力供应的连续性。
当主电源恢复正常后，控制逻辑模块会再次检测主电源状态，并发出恢复信号。
电源输入模块接收到恢复信号后，关闭备用电源输入，并打开主电源输入。
输出模块也会自动切换回主电源供电。
整个切换过程是自动完成的，无需人工干预。
二、ATS电源自动切换装置的工作过程ATS电源自动切换装置的工作过程可以分为三个阶段：监测阶段、切换阶段和恢复阶段。
1. 监测阶段：控制逻辑模块不断监测主电源的电压、电流和频率等参数，确保主电源正常运行。
同时，备用电源也处于待命状态，准备随时接管电力供应。
2. 切换阶段：当主电源发生故障或异常时，控制逻辑模块会立即检测到并发出切换信号。
电源输入模块接收到切换信号后，关闭主电源输入，并打开备用电源输入。
输出模块也会自动切换到备用电源供电，以保证电力供应的连续性。
整个切换过程通常在几毫秒内完成，切换时间极短，几乎无感知。
3. 恢复阶段：当主电源恢复正常后，控制逻辑模块会再次检测主电源状态，并发出恢复信号。
双电源自动转换开关ATS的现状、选择与应用
双电源自动转换开关ATS的现状、选择与应用 一、国内外ATS产品现状 双电源自动转换开关（ATS）主要用在紧急供电系统，是将负载电路从一个（常用）电源自动换接至另一个（备用）电源的开关，以确保重要负荷连续、可靠运行。
因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下两种危害之一：电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的。
这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把双电源自动转换开关以及配套的转换开关电器的生产、使用列为重点加以限制与规范。
我国双电源自动转换开关的研制和生产在90年代初还处于空白状态，也无国家标准。
国内所需的双电源转换装置往往由设计、成套部门用接触器、断路器等产品组合而成来替代。
这种方案性产品往往因没有经过测试检验，其可靠性、安全性存在较大隐患（尤其是用两台接触器作为两路电源转换，电气连锁极不可靠，锁极一旦失败，将造成两台电源变压器并联，电源并联的后果严重的可催毁整个供电系统。
之后由天津低压电器公司开发了由断路器+机械连锁+控制器构成自动转换开关电器。
它的进步是由产品替代方案，并按一定技术规范进行产品试验验证，产品的可靠性、安全性大大提高。
90年代中期，针对国内市场急需高性能、高可靠自动转换开关电器产品的现状，日本、法国、德国、美国等自动转换开关先后打入中国市场，在一定程度上缓解了我国市场需求。
近几年，我国的双电源自动转换开关生产企业（尤其是生产CB级ATS企业）迅速增加，其产品性能及产品质量不一，给设计、使用部门选用造成一定困难，也由于对ATS使用和选用不当，给国家财产造成很大损失。
为了规范双电源自动转换开关（ATS）及配套电器产品的生产与选用，国家质检总局于2002年12月颁布了GB/T14048.11-2002《自动转换开关电器》（等同IEC60947.6.1-1998）国家标准，2003年4月1日实施。
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转工作原理及结构双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
一、分类及定义双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关，用于在电源故障时自动切换电力系统的供电源。
它是电力系统中重要的设备，能够确保电力系统的可靠性和连续性。
ATS的工作原理如下：1. 电源检测：ATS会不断监测主电源和备用电源的电压和频率。
普通情况下，主电源是电网供电，备用电源可以是发机电组或者电池组。
2. 主电源供电：当主电源正常供电时，ATS将自动连接主电源，并将备用电源断开。
主电源经过ATS的切换，供电给负载设备。
3. 主电源故障：如果主电源发生故障，ATS会即将检测到，并在极短的时间内切换到备用电源。
这样可以确保负载设备不会间断供电，保证电力系统的连续性。
4. 备用电源供电：当主电源故障时，ATS会自动连接备用电源，如发机电组。
备用电源会即将启动，并通过ATS向负载设备供电。
5. 主电源恢复：一旦主电源恢复正常，ATS会再次检测到，并在极短的时间内切换回主电源。
备用电源会被断开，并主电源供电给负载设备。
6. 自动和手动切换：ATS可以设置为自动切换模式和手动切换模式。
在自动模式下，ATS会根据电源状态自动切换。
在手动模式下，操作人员可以通过控制面板手动切换电源。
ATS的工作原理可分为电源检测、切换动作和保护功能三个方面。
电源检测是ATS的核心功能之一。
通过监测电源的电压和频率，ATS可以及时发现主电源是否正常。
当主电源故障时，ATS能够迅速检测到，并启动备用电源供电。
这种快速的反应时间可以确保负载设备不会间断供电，保护电力系统的稳定性。
切换动作是ATS的另一个重要功能。
当主电源故障时，ATS会自动切换到备用电源。
这个切换过程需要非常短的时间，通常在几毫秒内完成。
这样可以确保负载设备在电源切换过程中不会受到影响，保证电力系统的连续性。
保护功能是ATS的第三个关键功能。
ATS可以监测电源的电压、频率和相序等参数，并在异常情况下进行保护。
例如，当主电源电压过高或者过低时，ATS 可以切换到备用电源，以保护负载设备不受伤害。
双电源自动切换开关(ATS)在站用电系统中的应用分析电子教案
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词：双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。
在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。
为满足各种不同场合的使用需要，ATS 有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
（1）RWQ4系列ATS的应用。
转 ATS双电源自动 转换开关 原理
转ATS双电源自动转换开关原理ATSEATSE(AutomaticTransferSwitchingEquipment)即自动转换开关电器;是由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换;主要适用于低压供电系统，即额定电压交流不超过1000V或直流不超过1500V，在转换电源期间中断向负载供电。
1.ATSE的定义1.1转换开关电器(转换开关)TransferSwitchingDevice(TransferSwitch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2自动转换开关电器(ATSE)AutomaticTransferSwitchingEquipment(ATSE)由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为"双电源自动转换开关"或"双电源开关"。
2.ATSE的分类ATSE可分为两个级别:PC级和CB级。
PC级ATS E:只完成双电源自动转换的功能，不具备短路电流分断(仅能接通、承载)的功能;CB级ATS E:既完成双电源自动转换的功能，又具有短路电流保护(能接通并分断)的功能。
3.ATSE的发展历程电源切换系统类产品发展大体经历了三类:接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
ATS_PC级自动转化开关
市电
发电机
负载
中间位延时转换
在电源转换过程中可 以在一个程控转换延 时 （可调）内把负载 和两个电源 完全分开， 使得将感性负载衰减 到一个安全的水平以 减小切换对负载设备 的损害 。电 气、机械 联锁防止意外情况下 的“电源并联”故障
在IEC标准中要求，感性 负载应衰减到标称电压 的22% 对 于电动机负载这个时 间在0.5-1s 需要ATS可以停留在中 间位置以躲过负载衰减
应用场合：ZTG系列致力于满足更高要求的关键电力场合， 广泛应用于机场、酒店、通信、电厂 等低压柜双电源 切换 • • 设计特点：额定电流可达3200安培，满足常规容量需求 采用最高端的MX150控制器，具有转换开关所应具备的 多种通用性能，同时提供一个直观的用户界面，具有通信 和自诊断功能。所配备大屏幕液晶面板，所有参数现场可 调 引入GE独特可控硅（晶闸管）整流方式，使线圈的激磁 控制更加精准、可靠 ZTG系列提供两种转换方式开关：标准转换ZGS型与中 间位延时转换ZGD型（具有延时转换功能，适用于电感 类负载 ）
特性 •额定电压5-15KV •额定电流600-3000A •转换时间：6个周波，120毫秒 •可抽出式的真空断路器设计 •双重电气连锁，确保安全操作 •抽出式的变压器设计，抽出后回路自动断开，方便维护 •三种操作方式：手动机械/手动电气/自动转换 •控制器无需外接额外电源，全取自主回路电源 •分闸线圈与合闸线圈双电源回路设计 •标配电容储能装置，即使两路电源断电，仍可靠分合闸 •可选配GE继电保护产品
应用于民用和 商业照明
低压配电系统网络结构图
后台监控系统
以太网交换机
ＲＳ４８５
ATS
GTX系列自动转换开关技术规范
ATSE 处 于 闭合 位 置 供 电系 统 出现 短路 电流 情 况下 , ATSE 在 一 定 的时 间 内所 应 能承 受 短 路 电流冲 击 的能力 ;
ats双电源切换开关
ATS双电源切换开关1. 简介ATS（Automatic Transfer Switch）双电源切换开关是一种用于自动切换电源的装置，可在一定条件下自动将电源切换至备用电源，以保证电力系统的持续供电。
本文将介绍ATS双电源切换开关的原理、功能和应用。
2. 原理ATS双电源切换开关的工作原理是通过控制电路实现电源的自动切换。
通常情况下，主电源为市电，备用电源为发电机。
当主电源出现故障或不稳定时，ATS双电源切换开关会自动将电源切换至备用电源，以确保电力供应的连续性。
3. 功能ATS双电源切换开关具有以下功能：•自动监测：可以实时监测主电源的电压、频率和相序等参数，一旦检测到异常，立即进行电源切换。
•自动切换：在检测到主电源故障或不稳定时，ATS双电源切换开关会自动切换至备用电源，保证电力不间断供应。
•自动恢复：在主电源恢复正常时，ATS双电源切换开关会自动切换回主电源，并停止备用电源的供电。
4. 应用场景ATS双电源切换开关广泛应用于以下场景：4.1 电力系统ATS双电源切换开关在电力系统中起到关键作用。
当主电源出现故障时，ATS 开关会自动切换至备用电源，确保关键设备持续运行，避免停电造成的损失。
4.2 IT机房IT机房是一个对电力供应要求非常高的场所，任何中断都可能导致数据丢失和系统瘫痪。
ATS双电源切换开关可以在主电源故障时自动切换至备用电源，保证IT机房的持续供电。
4.3 医疗设备医疗设备需要持续稳定的电力供应，以确保患者的生命安全。
ATS双电源切换开关可在主电源故障时自动切换至备用电源，保障医疗设备正常运行。
5. 安装和使用注意事项在安装和使用ATS双电源切换开关时，请注意以下事项：•由于ATS双电源切换开关涉及到电源切换，因此在安装前请务必断开主电源和备用电源，以确保安全。
•安装时请遵循厂家提供的安装指南，确保ATS双电源切换开关正确接线。
•为了保证正常切换，备用电源应该与主电源使用不同的电源线路。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关，用于在主电源故障时自动切换到备用电源，确保电力供应的连续性和可靠性。
ATS工作原理是基于电力系统的监测和控制。
ATS由控制器、切换装置和电源连接器组成。
控制器负责监测主电源的状态并控制切换装置的操作。
切换装置包括主电源断路器和备用电源断路器，它们通过电源连接器与电力系统相连。
在正常情况下，主电源供电，主电源断路器闭合，备用电源断路器断开。
控制器监测主电源的电压、频率和相序等参数，确保主电源正常工作。
同时，控制器还监测备用电源的状态，确保备用电源处于待机状态。
当主电源发生故障，例如电压异常、频率偏离或相序错乱，控制器立即判断主电源故障，并发出切换信号。
切换信号触发切换装置的操作，主电源断路器打开，备用电源断路器闭合。
这样，备用电源接管电力系统的供电，保障设备的正常运行。
在主电源恢复正常后，控制器会再次监测主电源的状态。
如果主电源恢复正常，控制器发出恢复信号，切换装置将主电源断路器闭合，备用电源断路器打开。
这样，电力系统又切换回主电源供电，备用电源进入待机状态。
ATS工作原理的关键在于控制器的监测和判断能力。
控制器需要实时监测电力系统的各项参数，并能够准确判断主电源的状态。
因此，控制器通常采用先进的电子技术，具备高精度的测量和判断能力。
ATS的应用广泛，特别适用于对电力供应连续性和可靠性要求较高的场所，如医院、数据中心、通信基站等。
它可以自动切换电源，避免因主电源故障而导致的停电，保障设备的正常运行。
总之，ATS工作原理是基于电力系统监测和控制的自动切换开关。
它通过监测主电源的状态，实现在主电源故障时自动切换到备用电源，确保电力供应的连续性和可靠性。
ATS的应用范围广泛，对于需要高可靠性电力供应的场所非常重要。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关设备，主要用于电力系统中的备用电源切换。
它能够实现在主电源故障或者不稳定时，自动将负载从主电源切换到备用电源，保证负载的连续供电。
ATS工作原理如下：1. 电源监测：ATS通过监测主电源和备用电源的电压、频率等参数，实时了解电源的状态。
当主电源浮现故障或者不稳定时，ATS会检测到并做出相应的切换动作。
2. 信号处理：ATS会将电源监测得到的信号进行处理和比较，判断主电源是否正常。
普通来说，当主电源的电压或者频率超出设定的范围时，ATS会判断主电源故障，并准备进行切换。
3. 切换动作：当ATS判断主电源故障时，它会通过控制电路和继电器等元件，实现负载的切换。
ATS会切断主电源的供电，同时接通备用电源，确保负载能够及时切换到备用电源上。
4. 切换延时：为了避免主电源短暂的波动对负载的影响，ATS通常会设置一个切换延时。
在切换动作之前，ATS会先等待一段时间，以确保主电源的故障是持续性的。
这样可以避免因瞬时故障而频繁切换，保证负载的稳定供电。
5. 切换恢复：一旦备用电源接通并稳定供电后，ATS会监测备用电源的电压和频率，确保备用电源正常工作。
当主电源恢复正常时，ATS会再次进行切换，将负载从备用电源切换回主电源上。
ATS工作原理的关键在于电源监测和切换动作的控制。
通过实时监测电源状态，ATS能够及时切换到备用电源，保证负载的连续供电。
同时，切换延时的设置和切换恢复的监测，能够避免不必要的切换和确保电源的稳定性。
值得注意的是，ATS需要时常进行维护和检修，以确保其正常工作。
定期对ATS进行检查，包括电源监测系统、控制电路、切换装置等的功能和性能检测，以及清洁和紧固连接件等的维护。
这样可以提高ATS的可靠性和稳定性，确保其在关键时刻能够正常工作。
总之，ATS作为一种自动切换开关设备，在电力系统中起着至关重要的作用。
双电源自动转换开关ATSE选用规范
双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。
它可以自动检测电源故障，自动切换到另一电源。
如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。
2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。
二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。
2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。
重新认识ATS开关
220kV青秀变电站是我部设计的、站用电系统采用ATS开关第一个投产运行的工程。
在工程试运行调试期间，该站的ATS开关曾出现了一些问题，致使站用电备用电源切换不成功，因此，有必要重新认识ATS开关。
ATS（Automatic Transfer Switching ）开关是一种双电源自动转换开关，它由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。
ATS开关一般由两部分组成：开关本体+控制器。
市面上常见的ATS开关有CB级和PC级之分，前者转换开关采用断路器，具备过载和短路保护功能；后者转换开关采用负荷开关，虽不带过载、短路保护，但其机构更简单，动作时间更短，动作更可靠。
ATS开关一般都具有以下功能：1、具有自投自复、自投手复、互为备用和手动控制等多种工作模式，现场可调；2、转换机构具有机械和电气双闭锁, 确保两路电源不同时接通；3、配臵通讯接口，可实现“遥信、遥测、遥控、遥调”四遥功能，无须增加任何硬件, 能方便接入变电所综合自动化系统；与常规的断路器分段站用电备用电源自动投切方案相比，ATS开关方案具有如下优点：1、开关的功能更明确，更专业，切换速度快，具有机械和电气双重闭锁，动作更可靠；2、控制器集成了电源检测和监控系统，不需外接独立控制电源，并可单独测试，变电站计算机监控系统仅需监测ATS上传的各种电量和开关位臵信号，极大地简化二次接线，减少故障率；3、开关一体化设计，结构简单牢固、小巧，站用变进线断路器及ATS开关可组合安装在1面配电屏内，整个站用电配电系统可减少1面配电屏；4、动作时间不需要考虑与上级断路器配合，整定配合简单。
正因为ATS开关具有诸多优点，目前已广泛应用于医院、机场、通讯枢纽等极为重要的用电场所。
经初步了解，青秀变的ATS开关与控制器是分别选购组合而成，估计可能是两者参数不匹配而导致两电源无法按要求实现精度转换。
ATS(自动切换开关)
ZTG 系列
主要应用于医院,小型工厂等建筑大楼 标准转换型和延时转换型 电流40-3000 Amp &电压120-600 V 2, 3 or 4-Pole 采用MX150控制器 带液晶显示屏 可选件多 控制器,带液晶显示屏 采用 控制器 带液晶显示屏,可选件多
ZTS 系列
应用于特殊要求和较严格的场所等 标准转换型,延时转换型,闭合转换型 所有型号都可选配旁路 电流40-4000 A &电压120-600 V 2, 3 or 4-Pole 采用Entelli-Switch250控制器 带液晶显示屏 可选件多 控制器,带液晶显示屏 采用 控制器 带液晶显示屏,可选件多
典型ATS结构
Static Transfer Switch(STS)
N
1 2
E
L
需要存在2路电源.固态开关无移动的部件 操作非常快速, 转换时间小于¼ 周期. SCR技术 可控硅 技术(可控硅 技术 可控硅) 典型应用于有2路可靠独立电源的重要负荷或者切换2组UPS的输出 2路电源必须同步 处于备用状态成本效率受限制
非负荷阻断 通常是手动操作(速度很慢) 有时也有电机操纵(速度也一样慢) 低可承受率 – 无灭弧沟槽和通孔 低耐久,寿命有限
典型ATS结构 Twin Contactor
IEC 60947-4-1
开关设备有一个处于休眠状态 (IEC 标准定义) Returns to position of rest @ loss power (un-latched type) or add’l latching arrangement to hold position on loss of power 基于 IEC 60947-4-1 代码标准 提供非常简单的控制器 无机械保险装置/安全互锁装置(选件) 操作的多样性,从电机到电磁石 非真正的双掷设备 – 可能两路电源都合上 备注:IEC是国际电工委员会的简称
ATS双电源自动切换开关各个厂家比较
ATS双电源自动切换开关各个厂家比较ASCO、共立、GE、施耐德W-OTPC产品比较双电源自动切换开关即双电源。
双电源是指:一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，(小负荷下备用电源也可由发电机供电，)使设备仍能正常运行。
最常见的是电梯、消防、监控上。
PC级双电源:能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源:配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。
具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护;其接通和分断能力远大于使用接触器和继电器等其他元器件。

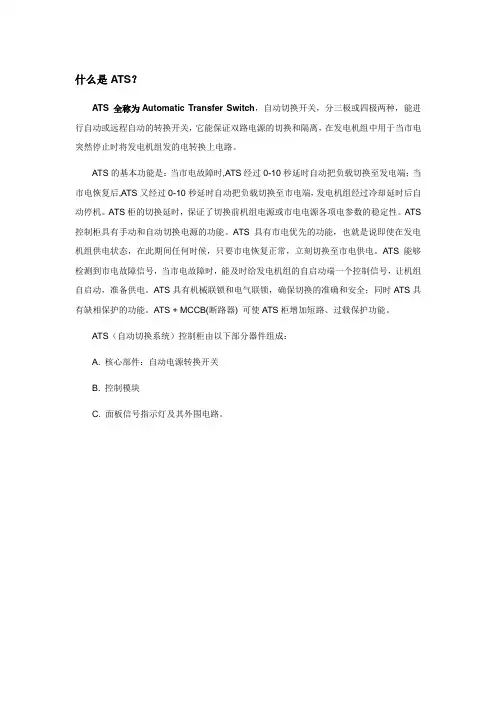

ATS也称ATSE，是Automatic transfer Switching equipment的英文缩写，1.ATSE的定义 1.1 双电源转换开关电器(转换开关)Transfer Switching Device (Transfer Switch) 将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (ATSE) 由一个(或几个)转换开关电器和其它必需生产美国日本共美施耐价格业绩 ASC厂家立国德-奥O KYORIG南E-STUZENITH的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”。
ats双电源开关参数
ats双电源开关参数摘要：一、ATS双电源开关概述二、ATS双电源开关的原理与工作模式三、ATS双电源开关的应用场景四、ATS双电源开关的选购与使用注意事项五、总结正文：一、ATS双电源开关概述ATS双电源开关，全称为自动转换开关（Automatic Transfer Switch），是一种用于控制电源切换的电气设备。
它在电源出现故障或电压不稳定时，能够自动将负载切换到备用电源，以保证负载的正常运行。
同时，在备用电源出现故障或电压不稳定时，又能自动切换回主电源。
二、ATS双电源开关的原理与工作模式ATS双电源开关的工作原理是基于电磁驱动和电气控制。
当主电源正常时，主电源线路接通，备用电源线路断开。
当主电源出现故障时，控制系统会检测到电压异常，然后通过电磁驱动器使备用电源线路接通，实现电源切换。
ATS双电源开关的工作模式分为自动模式和手动模式。
自动模式下，开关会根据电源状态自动切换；手动模式下，需要人工操作开关进行电源切换。
此外，ATS双电源开关还具有远程控制功能，可以通过遥控器或计算机进行远程操作。
三、ATS双电源开关的应用场景ATS双电源开关广泛应用于各种需要电源保障的场合，如工业设备、楼宇建筑、数据中心、医疗设备等。
它能有效防止电源故障导致的生产中断、数据丢失和设备损坏等问题。
四、ATS双电源开关的选购与使用注意事项选购ATS双电源开关时，应根据负载功率、电源类型、切换速度等需求选择合适的型号。
使用时，要确保开关安装牢固，接线正确，并定期进行维护和测试，以确保其在关键时刻能正常工作。
五、总结ATS双电源开关是一种重要的电源保障设备，它能自动切换主备用电源，确保负载的正常运行。
