标准篮球场灯光方案

标准篮球场照明方案

设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。

户外标准篮球场照明方案

适用：小区，广场，学校以及比赛场地

使用灯具：2×160wLED泛光灯，6套，可替换传统金卤灯光源2×400W

效益对比：LED灯具实际耗电172W,金卤灯耗电480W使用寿命LED三年，金卤灯一年

灯杆说明：6米，热镀锌杆直径114MM，厚度3MM

布置方案：六套灯具分布于两侧，主可保证比赛、球队训练要求。

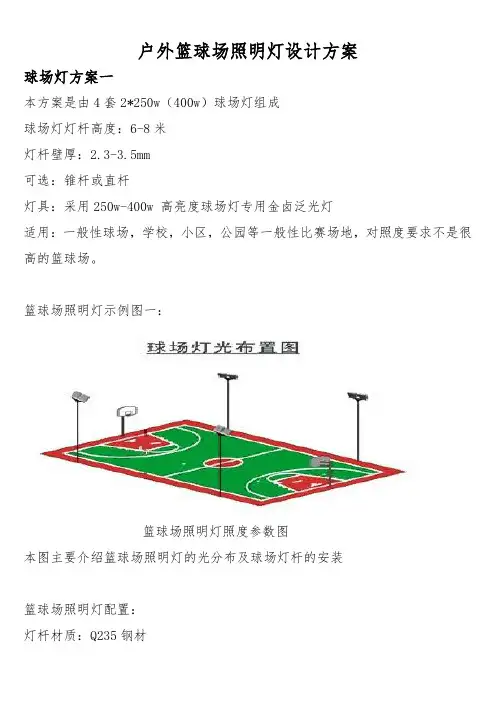

灯具布置平面图：

灯具布置效果图：

此方案优点：

在同等亮度的基础上，由160w的LED灯具替代400w金卤灯灯具图片：

灯具才尺寸L450×W315×H225MM

灯珠数量：2颗80W集成灯珠

AC85~265V

外壳材质：高纯度压铸铝+5MM钢化玻璃面盖

功率因数：>9.5

色温：2700-6500K

光通量：10800-11400LM

使用寿命：>50000H

使用芯片：美国普瑞

质保：3年

灯具整体图片：

灯具整理包含：

LED灯头（2×160W）

灯杆(114直杆)

地脚笼（常规尺寸：200×200×600MM）整体质保：三年

地脚笼图片：

室内标准篮球场照明方案

本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：

整体场馆尺寸：长：36米宽：23米高：8-12米

球场比赛场地：长：28米宽：15米

（以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据）

灯具布置平面图

室内球场LED灯具设计方案说明：

本方案合计使用36套160wLED照明灯具

中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置22套160wLED灯具(注：按国家标准，篮球框上方不宜布置灯具）

四周为观众席或休息区，照度要求相对较低，因此稀松布置。

采用双线路控制：比赛区域与观众、休息区域分开控制，平时训练时可不开观众席的灯具，达到更加节能的地步。

模拟照明效果的公式支持

E=ΦNKCU /A

其中E——表示平均照度

Φ——表示单个灯具的总光通量

N——表示灯具的总数量

K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰等，经过一段时间的使用后照度会有相对的下降，因此必

须要先估算在内，按照场馆环境，灯具的维护系数为0.8；

Cu——灯具射出的光通量利用系数，取0.8的值。

A——表示场地面积

E（平均照度）=15500lm ×36盏× 0.8 ×0.8 / 23 × 36= 431.3Lx

注：此照度为整个场地的平均照度，而本方案中的灯具主要密集布置于比赛区域，比赛区域照度实测是500lx以上，完全符合比赛要求。

LED灯具与传统金卤灯的对比具有的优点：

1、使用寿命长，目前市场上的金卤灯是质保期主要在一年左右而

LED的质保期在三年以上

2、自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一

3、维护成本低：LED灯具可做到3年免维护，而金卤灯因为其

自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高。

推荐适用灯具：

160wLED投光灯

型号：FS-LT0316-160

灯具尺寸：L450×W315×H225mm

灯珠数量：2颗80W集成灯珠

外壳材质：高纯度压铸铝+5MM钢化玻璃面盖

功率因数：>9.8

色温：6500K（正白光）光通量：15500-17000LM

使用寿命：>50000H

使用芯片：台湾晶元

应用案例：

附表：160WLED灯与400W金卤灯性能参数对比

节能效益计算：

1、节省电费比较

按每天用电5小时，1年365天计算，每度电为1.0元，以现有灯具数量为例：

160WLED泛光灯：0.17度/支×5小时×365天×1.0元×36支= 11169.0元；

1000W金卤灯：0.485度/支×5小时×365天×1.0×36支= 31864.5.0元;

以上计算得出：36支160WLED泛光灯1年节电费用：

160WLED泛光灯比400W金卤灯每年节约31864.5-11169= 20677.5元，省电65%

三年年共节省电费：1年20677.5元×3年=62032.5元

2、维护成本比较

注：按照金卤光源电器平均寿命和维护频率来计算，每套灯具每年需更换1次光源，每2年半更换1次电器，400W亚明牌金卤灯光源价格为：100元，电器价格为：150元。

160WLED泛光灯3年维护成本为：0元。

400W金卤灯3年的维护成本为：10800元+5400元=16200元。

一年需更换光源36支，镇流器三年每套更换1次，维护成本为：

光源的维护成本:36套光源×三年更换3次×单价100元=10800元电器的维护成本:36套电器×三年更换1次×单价150元=5400元

上述综合：三年共节约维护成本为62032.5+16200=78232.5元

（此项维护成本未包含人工费用）
