概述
▪ 先天性髋关节脱位：随着研究的不断深入， 越来越多的学者认为该病除了先天性因素之 外，后天因素起着重要作用，而且是可以预 防的，因此1992年北美小儿矫形外科学会将 其更名为发育性髋关节脱位(DDH)。DDH是最 常见的四肢畸形，新生儿发病率在1%左右， 男女之比1:5，有家族史的则增加20%的机会 ，受累髋发生率依次为左髋、双髋、右髋。
▪ 国际上常用的方法是Graf法：探头置大转子上，纵轴和躯干纵 轴平行，前后平行移动探头，以获得较清晰的髋额状断面声像 ，测得α、β角。
▪ 根据α、β角的大小将髋关节分为4型：
▪ Ⅰ型：α>60°、β<55°属正常髋关节，骨性髋臼发育良好
； Ⅱ型：α43°～60°，β55°～77°，即髋关节发育不良； Ⅲ型：<43°，β>77°，半脱位； Ⅳ型：完全脱位。 α角(骨顶角)是指由骨顶线（BD）和基线（AB）相交而成的夹 角； β角(软骨顶角)：由软骨顶线（BC）和基线（AB）相交而成的 夹角 。
流行病学
Barlow(1962)发现初生时1.08％新生儿有髋 关节不稳定，超过3.5天减少一半，自然治愈 率58％。 Ramsey（1976）检查了2.5万婴儿发现，新生 儿存在100％髋关节不稳定，这只是先天性因 素，并不完全发病。
病因学
一、解剖结构欠缺 ▪ 有研究显示新生儿出生时髋臼深度变浅，致使髋关节
病理
主要改变是脱位后的继发性变化，如髋臼浅， 前倾角大，是符合“头臼同心是髋关节发育的 先决条件”的Harris定律。随着年龄增长，病 理改变日益加重，此点为动物实验所证实，它 间接的证明本病不是先天性的。
髋臼：髋臼前、上、后缘发育不良，平坦，变浅 ，其中脂肪组织、圆韧带充塞其中。最终脱位 的股骨头压迫髂骨翼出现凹陷，假臼形成。
概述
▪ 先天性髋关节脱位：随着研究的不断深入， 越来越多的学者认为该病除了先天性因素之 外，后天因素起着重要作用，而且是可以预 防的，因此1992年北美小儿矫形外科学会将 其更名为发育性髋关节脱位(DDH)。DDH是最 常见的四肢畸形，新生儿发病率在1%左右， 男女之比1:5，有家族史的则增加20%的机会 ，受累髋发生率依次为左髋、双髋、右髋。
▪ 国际上常用的方法是Graf法：探头置大转子上，纵轴和躯干纵 轴平行，前后平行移动探头，以获得较清晰的髋额状断面声像 ，测得α、β角。
▪ 根据α、β角的大小将髋关节分为4型：
▪ Ⅰ型：α>60°、β<55°属正常髋关节，骨性髋臼发育良好
； Ⅱ型：α43°～60°，β55°～77°，即髋关节发育不良； Ⅲ型：<43°，β>77°，半脱位； Ⅳ型：完全脱位。 α角(骨顶角)是指由骨顶线（BD）和基线（AB）相交而成的夹 角； β角(软骨顶角)：由软骨顶线（BC）和基线（AB）相交而成的 夹角 。
流行病学
Barlow(1962)发现初生时1.08％新生儿有髋 关节不稳定，超过3.5天减少一半，自然治愈 率58％。 Ramsey（1976）检查了2.5万婴儿发现，新生 儿存在100％髋关节不稳定，这只是先天性因 素，并不完全发病。
病因学
一、解剖结构欠缺 ▪ 有研究显示新生儿出生时髋臼深度变浅，致使髋关节
病理
主要改变是脱位后的继发性变化，如髋臼浅， 前倾角大，是符合“头臼同心是髋关节发育的 先决条件”的Harris定律。随着年龄增长，病 理改变日益加重，此点为动物实验所证实，它 间接的证明本病不是先天性的。
髋臼：髋臼前、上、后缘发育不良，平坦，变浅 ，其中脂肪组织、圆韧带充塞其中。最终脱位 的股骨头压迫髂骨翼出现凹陷，假臼形成。
发育性髋关节发育不良ppt课件
流行病学调查
先天性髋关节发育不良通常包括髋臼发 育不良、髋关节半脱位和完全脱位。新生 儿先天性髋关节发育不良的发病率约为1／ 1000。左髋发病多于右髋，双髋发病亦多 于右髋。女性多见，男女比约为1：5。而 且，第一胎儿童发病率高。白种儿比黑种 儿的发病率高，美国西南部印第安黑人中 发病率高，而中国人的发病率相对较低。
头臼明显不适应，臼大头小：髋臼成形 术。
头臼基本适应：改变髋臼方向的手术；如： Salter截骨术、三联截骨术、髋臼周围截骨 术（PAO,Ganz）、髋臼旋转截骨术（RAO） 等。
典型病例（POA Ganz截骨术）
典型病例
贺某某，女性，52岁。 右侧DDH（CROWE I型）
典型病例
林某某，女性，33岁，右髋关节脱位（CROWE II型）
术前准备
骨盆和股骨近段正侧位x线，了解关节脱位的程度和骨质情况。 由于髋臼发育不良的骨性解剖学特点和关节周围软组织的挛缩， 拍片时我们常常获得一个外旋状态下的X线片，这一点可以根 据X线片上小转子影响的增大得到证实，在这种X线片上选择的 假体往往偏小。因此，术前计划时需要把股骨颈和股骨近段放 在平行的平面上进行拍片，由于股骨颈的前倾增大，拍片时股 骨应轻度内旋。
疾病分型
手术适应症
髋关节发育不良的全髋关节置换术，有一定的 难度，特别是高位脱位的病例，手术难度相当 大，术后效果相对较差；同时由于此类病人骨 盆与股骨发生骨质耗损，一旦假体松动，日后 行翻修术也十分困难。故髋关节发育不良的全 髋关节置换术病人的选择是非常重要的，适应 证应从严掌握。对于年轻的病人应该首先考虑 骨盆截骨术(Chiari，Salter，Steel orn—截骨)， 防止骨性关节炎的发生，以期髋关节的功能能 延长至中年甚或更长时间。
发育性髋关节发育不良早期诊断治疗pptppt课件
精选课件
6
1、单侧患儿双 下肢不对称： 患侧臀部增 宽，腹股沟 纹变短，臀 纹升高或数 量增多。
精选课件
7
皮纹前后不对称
精选课件
8
2、股动脉搏动感觉减弱：
腹股沟与股动脉交叉点以下一横指可扪到股动脉，有股骨头衬 托，搏动强而有力。股骨头脱位后，衬托消失，搏动减弱，检查需 两侧对比观察。
3、Allis征或Galeazzi征：
28
正常髋关节超声标志
精选课件
29
超声诊断标准及分型
精选课件
30
不同类型DDH超声表现
精选课件
31
DDH的早期诊断：国外模式
欧洲:全民筛查
生后3-72h，产房B超筛查 可疑对象2月、3月复查
美、加:体格检查+高危人群筛查
新生儿期：家庭医生体检 超声检查: 高危因素或体检阳性
精选课件ห้องสมุดไป่ตู้
32
国外模式：效果与问题
诊断提前：平均8个月 有效的干预 需手术例数下降
新生儿期
精选课件
33
中国DDH早期筛查
一、天津、北京、上海、广州等发达地区
二、2008年开展，至今很少看到天津市内2~3 岁DDH儿童。
精选课件
34
精选课件
35
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
发育性髋关节发育不良（DDH） 早期诊治体会
精选课件
1
定义
❖ 先天性髖脱位 ( CDH )
Congenital Dislocation of the Hip
1991年: AAOS 和 POSNA 建议将 CDH 更名为 DDH ❖ 发育性髖关节发育不良 ( DDH )

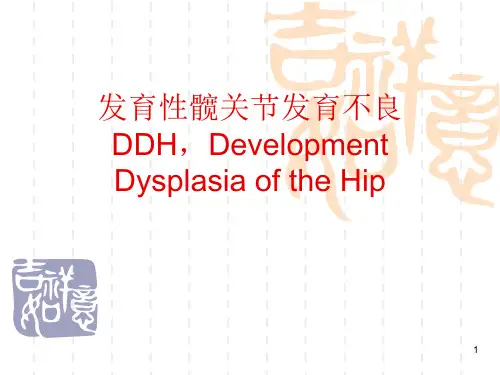

发育性髋关节发育不良DDHPPT课件
15
操作步骤
▪ 固定体位：受检儿童侧卧体位（待检髋稍 内旋、屈曲）
▪ 扫查方法：探头平行躯体纵轴，沿股骨大 粗隆进行前后平行移动，动态观察股骨头 与髋臼的发育和匹配情况。
▪ 获得标准切面进行测量
16
17
18
标准切面的三个标志
▪ 髂骨下缘点 ★ ▪ 髂骨平面 ▪ 盂唇
19
髋关节标准切面 20
不需要治疗）
IIb型（>3月）（发育不良） α角 43-49°IIc型（股骨头骨性覆盖太少，可能
脱位，及时治疗会好转 ，临床 可能阴性）
3. D型，特别注意，偏心性髋关节 α：43--49度 β>77度
28
3.Ⅲ型 α <43 度 髋关节脱位 ▪ 股骨头着力髋臼软骨顶、盂唇 ▪ 软骨盂唇头侧移位，股骨头向外移位
8
临床表现
12-18月： 1、一侧脱位时表现为跛行； 2、髋关节外展受限； 3、双下肢不等长更加明显； 4、臀部明显后突； 5、腰前凸增大。
9
临床表现
大于18月： ▪ 1、双侧脱位：鸭步 ▪ 2、单侧脱位：跛行 ▪ 3、患侧髋关节外展受限，同时有内收畸形 ▪ 4、年龄较大患儿可能出现疼痛等不适
10
Ortolani's Maneuver(弹入征)
▪ 屈髋屈膝90度，两手握膝向外展，脱位时外展 受限，膝不能触及台面，有时外展75度左右， 股骨头会弹回髋臼窝内，称为Otalani弹跳。
11
Barlow's Maneuver(弹出征)
▪ 平卧位，屈髋屈膝，检查者一手固定骨盆一手握 住膝关节并下压，可感到股骨头向后脱出，去除 压力后股骨头又恢复原位。
65 4 3
10 7
982
操作步骤
▪ 固定体位：受检儿童侧卧体位（待检髋稍 内旋、屈曲）
▪ 扫查方法：探头平行躯体纵轴，沿股骨大 粗隆进行前后平行移动，动态观察股骨头 与髋臼的发育和匹配情况。
▪ 获得标准切面进行测量
16
17
18
标准切面的三个标志
▪ 髂骨下缘点 ★ ▪ 髂骨平面 ▪ 盂唇
19
髋关节标准切面 20
不需要治疗）
IIb型（>3月）（发育不良） α角 43-49°IIc型（股骨头骨性覆盖太少，可能
脱位，及时治疗会好转 ，临床 可能阴性）
3. D型，特别注意，偏心性髋关节 α：43--49度 β>77度
28
3.Ⅲ型 α <43 度 髋关节脱位 ▪ 股骨头着力髋臼软骨顶、盂唇 ▪ 软骨盂唇头侧移位，股骨头向外移位
8
临床表现
12-18月： 1、一侧脱位时表现为跛行； 2、髋关节外展受限； 3、双下肢不等长更加明显； 4、臀部明显后突； 5、腰前凸增大。
9
临床表现
大于18月： ▪ 1、双侧脱位：鸭步 ▪ 2、单侧脱位：跛行 ▪ 3、患侧髋关节外展受限，同时有内收畸形 ▪ 4、年龄较大患儿可能出现疼痛等不适
10
Ortolani's Maneuver(弹入征)
▪ 屈髋屈膝90度，两手握膝向外展，脱位时外展 受限，膝不能触及台面，有时外展75度左右， 股骨头会弹回髋臼窝内，称为Otalani弹跳。
11
Barlow's Maneuver(弹出征)
▪ 平卧位，屈髋屈膝，检查者一手固定骨盆一手握 住膝关节并下压，可感到股骨头向后脱出，去除 压力后股骨头又恢复原位。
65 4 3
10 7
982
DDH髋关节发育不良 ppt课件
xx
25
治疗
四、8岁以上（大龄DDH）
治疗：存在争议。单侧脱位的
治疗目的是最大限度的恢复解 剖和功能，为关节置换创造条 件。均衡下肢长度预防继发脊 柱畸形。双侧脱位无假臼形成 者手术并发症预后劣于自然预
xx
26
手术适应症 髋臼发育不良有随发育而改善的可
能。如无早期骨性关节炎和/或半 脱位的影像学改变，可密切随访观 察。每半年到一年拍片，如有无改 善且出现早期骨性关节炎改变，应 行关节囊外截骨术。如出现半脱位 （Shenton氏线中断），应加拍双 髋外展（≥20°）正位片，如能中 心复位，则行关节囊外截骨术；如
发育性髋关节发育不良developmentaldysplasiaofthehipddh关节外科xx定义发育性髋关节脱位发育不良developmentaldislocationofthehipddh旧称先天性髋关节脱位congenitaldislocationofthehipcdh是发育过程中以髋关节在空间和间上不稳定为特征的一组病变的总称包括髋关节脱位半脱位和髋臼发育不良
xx
类型
10
临床表现及检查
新生儿期检查方法 1.外观、皮纹 大小腿与对侧不对 称，臀部宽，腹股沟褶纹不对称， 患侧短或消失。臀部褶纹不相同， 患侧升高或多一条，下肢短缩，外 旋。 2.股动脉搏动减弱。 3.Allis征或Galeazzi征 新生儿平
xx
11
临床表现及检查
较大儿童的检查： 除上述Allis征及外展试验尚需 以下检查。 1.跛行步态 单侧脱位—跛行， 双侧脱位—鸭步，臀部后突。 2.套叠试验 平卧，屈髋屈膝90 °，一手握住膝关节，一手抵 住骨盆两侧髂前上棘，将膝关
xx
27
后遗症和并发症
25
治疗
四、8岁以上（大龄DDH）
治疗：存在争议。单侧脱位的
治疗目的是最大限度的恢复解 剖和功能，为关节置换创造条 件。均衡下肢长度预防继发脊 柱畸形。双侧脱位无假臼形成 者手术并发症预后劣于自然预
xx
26
手术适应症 髋臼发育不良有随发育而改善的可
能。如无早期骨性关节炎和/或半 脱位的影像学改变，可密切随访观 察。每半年到一年拍片，如有无改 善且出现早期骨性关节炎改变，应 行关节囊外截骨术。如出现半脱位 （Shenton氏线中断），应加拍双 髋外展（≥20°）正位片，如能中 心复位，则行关节囊外截骨术；如
发育性髋关节发育不良developmentaldysplasiaofthehipddh关节外科xx定义发育性髋关节脱位发育不良developmentaldislocationofthehipddh旧称先天性髋关节脱位congenitaldislocationofthehipcdh是发育过程中以髋关节在空间和间上不稳定为特征的一组病变的总称包括髋关节脱位半脱位和髋臼发育不良
xx
类型
10
临床表现及检查
新生儿期检查方法 1.外观、皮纹 大小腿与对侧不对 称，臀部宽，腹股沟褶纹不对称， 患侧短或消失。臀部褶纹不相同， 患侧升高或多一条，下肢短缩，外 旋。 2.股动脉搏动减弱。 3.Allis征或Galeazzi征 新生儿平
xx
11
临床表现及检查
较大儿童的检查： 除上述Allis征及外展试验尚需 以下检查。 1.跛行步态 单侧脱位—跛行， 双侧脱位—鸭步，臀部后突。 2.套叠试验 平卧，屈髋屈膝90 °，一手握住膝关节，一手抵 住骨盆两侧髂前上棘，将膝关
xx
27
后遗症和并发症
中国发育性髋关节发育不良诊疗指南(2023版)解读PPT课件
心理支持策略制定
焦虑与抑郁情绪管理
针对患者可能出现的焦虑和抑郁情绪，提供心理咨询和情绪调节 技巧。
应对压力与挫折
教育患者如何积极应对治疗过程中的压力和挫折，如寻求社会支持 、采用放松技巧等。
增强自信心与自我效能感
通过鼓励患者积极参与治疗和康复训练，提高其对自身能力的信心 和掌控感。
家属参与和沟通技巧培训
DDH是小儿最常见的四肢畸形之一，如不及时治疗，将影响患儿髋关节的正常发育，导致残疾。
流行病学特点
01
DDH的发病率因种族、地域、性别等因素而异，总 体发病率较高。
02
女性发病率高于男性，左侧多于右侧，双侧病变者 约占一半。
03
家族遗传因素在DDH的发病中起重要作用，有家族 史者发病率更高。
危险因素及预防策略
况。
诊断标准
根据患儿年龄、临床表现和影像学检查结果，可制定DDH的诊断标准。对于不同年龄 段的患儿，诊断标准略有差异，但通常包括髋关节不稳定、脱位或半脱位等表现，以及
相应的影像学改变。
鉴别诊断与误区提示
鉴别诊断
在诊断DDH时，需与先天性髋关节脱位 、髋关节炎症等疾病进行鉴别。先天性 髋关节脱位通常表现为双下肢不等长、 臀纹不对称等，但无髋关节不稳定表现 ；髋关节炎症则表现为关节疼痛、肿胀 等症状，与DDH的临床表现不同。
智能化辅助诊疗
借助人工智能等先进技术， 未来有望开发出智能化的辅 助诊疗系统，提高诊疗效率
和准确性。
多学科协作
发育性髋关节发育不良的诊 疗涉及多个学科领域，未来 多学科协作将成为重要的发 展趋势，有助于提高患者的 综合治疗效果。
对临床工作的指导意义
提高诊疗水平
本次指南为临床医生提供了发育性髋关节发育不良的规范化诊疗流 程，有助于提高医生的诊疗水平。
Graf法髋关节超声检查ppt课件
Graf法髋关节超声检查
髋关节标准切面 Graf法髋关节超声检查
超声中央平面确定——三个标志
• 髂骨下缘点（高回声）——最重要 • 髂骨平面 • 盂唇
Graf法髋关节超声检查
654 3
10 7
982
பைடு நூலகம்
1
• 1.股骨颈骺板；2.股骨头；3.滑膜皱折；4.关节囊；5.盂唇；6.软骨性髋臼；7.骨 性髋臼；8.骨缘转折点；9.髋臼窝Gra内f法髋髂关骨节超下声缘检查；10.平直的髂骨
Graf法髋关节超声检查
各分型特点
• I型 正常成熟髋关节，一般在三个月以后出现 新生儿时期表现为 成熟髋关节的，到了三个月以后也可能转变
• I型在少部分情况下，才会出现α、β角是同一交点
Graf法髋关节超声检查
各分型特点
• II型 软骨覆盖 >骨覆盖（骨化延迟） 与年龄多相关
Graf法髋关节超声检查
Graf法分型（1）
分型
骨性
髋臼
I型
Ia
良好
Ib
II IIa IIa 稍缺
型
（+） 陷
IIa 有缺 （-） 陷
IIb
有缺
陷
IIc
严重
缺陷
D型
严重
缺陷
骨性髋臼 外侧缘
锐利成角/ 稍钝
钝圆
软骨性髋 臼
对股骨头覆 盖良好
覆盖股骨 头
钝圆
覆盖股骨 头
钝圆
覆盖股骨 头
钝圆或扁 无法覆盖
平
股骨头
Graf法髋关节超声检查
各分型特点
• III 型 软骨顶不能把股骨头维持在髋臼窝 内，软组织上翘 大部分软骨顶上翘，小部分软骨顶下 折（容易复位）
髋关节标准切面 Graf法髋关节超声检查
超声中央平面确定——三个标志
• 髂骨下缘点（高回声）——最重要 • 髂骨平面 • 盂唇
Graf法髋关节超声检查
654 3
10 7
982
பைடு நூலகம்
1
• 1.股骨颈骺板；2.股骨头；3.滑膜皱折；4.关节囊；5.盂唇；6.软骨性髋臼；7.骨 性髋臼；8.骨缘转折点；9.髋臼窝Gra内f法髋髂关骨节超下声缘检查；10.平直的髂骨
Graf法髋关节超声检查
各分型特点
• I型 正常成熟髋关节，一般在三个月以后出现 新生儿时期表现为 成熟髋关节的，到了三个月以后也可能转变
• I型在少部分情况下，才会出现α、β角是同一交点
Graf法髋关节超声检查
各分型特点
• II型 软骨覆盖 >骨覆盖（骨化延迟） 与年龄多相关
Graf法髋关节超声检查
Graf法分型（1）
分型
骨性
髋臼
I型
Ia
良好
Ib
II IIa IIa 稍缺
型
（+） 陷
IIa 有缺 （-） 陷
IIb
有缺
陷
IIc
严重
缺陷
D型
严重
缺陷
骨性髋臼 外侧缘
锐利成角/ 稍钝
钝圆
软骨性髋 臼
对股骨头覆 盖良好
覆盖股骨 头
钝圆
覆盖股骨 头
钝圆
覆盖股骨 头
钝圆或扁 无法覆盖
平
股骨头
Graf法髋关节超声检查
各分型特点
• III 型 软骨顶不能把股骨头维持在髋臼窝 内，软组织上翘 大部分软骨顶上翘，小部分软骨顶下 折（容易复位）
B超筛查小儿髋关节发育不良PPT课件
• 它好发於女婴，合并臀位生产，羊膜水较少，左侧较多。
2019/11/17
2
如何在婴儿阶段早期发现？
•临床中可观察下列异常： •(1)两下肢长短不一,且患侧下肢活动力较差（见图）。 •(2)一侧(患肢)髋关节较不易向外展开（见图）。 •(3)两侧大腿内侧、鼠蹊部、会阴部或臀部
之皮肤皱褶不对称(见图)。 •(4)一侧(患侧)的大腿粗隆向上外凸起。
2019/11/17
病例
19
患儿满两个月后复诊。 如图见：
2019/11/17
20
患儿三个月后再次B超复查。 如图见：
2019/11/17
21
髋 臼 指 数 偏 大
2019/11/17
患儿6个月后摄片见：
股 骨 头 发 育 不 对 称
22
患儿7个月后X线复查
2019/11/17
23
九 个 月 后 复 查
Ⅰ型：α>60°、β<55°。属正常髋关节，骨性髋臼发育良好，三角型 软骨型髋臼从外上方包盖股骨头（如图）。
Ⅱ型：43°<α<60°、55°<β<77°。为骨性髋臼发育不良。由于3个月 以内婴儿的超声图像85%属Ⅱ型，故为该组设立亚型（如图）。
Ⅲ型：α<43°、β>77°。为偏心型或半脱位（如图），股骨头向外上 方脱位，软骨性髋臼盖受压变形，回声增强。
36
皮纹不对称
2019/11/17
37
2019/11/17
38
2019/11/17
39
2019/11/17
.
40
Ⅳ型：α<43°、β>77°。为髋关节完全脱位（如图），在髂骨外侧软
组织内见到股骨头。
2019/11/17
2
如何在婴儿阶段早期发现？
•临床中可观察下列异常： •(1)两下肢长短不一,且患侧下肢活动力较差（见图）。 •(2)一侧(患肢)髋关节较不易向外展开（见图）。 •(3)两侧大腿内侧、鼠蹊部、会阴部或臀部
之皮肤皱褶不对称(见图)。 •(4)一侧(患侧)的大腿粗隆向上外凸起。
2019/11/17
病例
19
患儿满两个月后复诊。 如图见：
2019/11/17
20
患儿三个月后再次B超复查。 如图见：
2019/11/17
21
髋 臼 指 数 偏 大
2019/11/17
患儿6个月后摄片见：
股 骨 头 发 育 不 对 称
22
患儿7个月后X线复查
2019/11/17
23
九 个 月 后 复 查
Ⅰ型：α>60°、β<55°。属正常髋关节，骨性髋臼发育良好，三角型 软骨型髋臼从外上方包盖股骨头（如图）。
Ⅱ型：43°<α<60°、55°<β<77°。为骨性髋臼发育不良。由于3个月 以内婴儿的超声图像85%属Ⅱ型，故为该组设立亚型（如图）。
Ⅲ型：α<43°、β>77°。为偏心型或半脱位（如图），股骨头向外上 方脱位，软骨性髋臼盖受压变形，回声增强。
36
皮纹不对称
2019/11/17
37
2019/11/17
38
2019/11/17
39
2019/11/17
.
40
Ⅳ型：α<43°、β>77°。为髋关节完全脱位（如图），在髂骨外侧软
组织内见到股骨头。
Graf法髋关节超声检ppt课件
α52°β69°（<3月）
ppt课件.
25
IIb型 α53°-β58°（>3月）
ppt课件.
26
IIc型 α44°-β76°
ppt课件.
27
D型 α48°-β77° 超声描述：
骨性髋臼形态严重缺陷 骨性髋臼外侧缘扁平
软pp骨t课件性. 髋臼缘无法覆盖股骨头28
IIIa型 α36°
超声描述：
骨性髋臼形态差 骨性髋臼外侧ppt缘课件扁. 平 软骨性髋臼缘向上移位29
ppt课件.
38
课件部分内容来源于网络，如对 内容有异议或侵权的请及时联系 删除！ 此课件可编辑版，请放心使用！
ppt课件.
39
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
16
描述
骨性髋臼发育情况：
发育良好表现髋臼窝凹状明显 发育有缺陷表现为髋臼窝较浅，但仍呈凹状 发育严重缺陷表现为髋臼窝平浅，凹状不明显 发育差表现为骨性髋臼呈直线状
ppt课件.
17
描述
骨性髋臼外侧缘形态：
锐利成角 稍钝 钝圆 扁平
ppt课件.
18
描述
软骨性髋臼形态：
覆盖股骨头 无法覆盖股骨头 向上方移位 向下方移位
ppt课件.
α角
β角 月龄
≥60°
50-59°（根据 Graf标尺，达到 最小成熟度）
50-59°（根据 Graf标尺，未达 到最小成熟度）
50-59°
≤55°
＞55°
无要 求
无要 求
无要 求
任何
<3月 6周-3月 3月-6月
43-49° ≤77 ° 任何
43-49° ＞77° 任何
婴幼儿髋关节超声诊断-精品资料PPT
❖ 3.婴幼儿状态：安静状态，睡眠状态最佳。
❖ 4.体位：侧卧位。
解剖
❖ 1.髂骨下支
标准平面
❖ 2.髋臼顶的中部
❖ 3.髋臼盂唇
角度测量
❖ α角（髂骨外缘基线与髋臼角顶线之间的角度）：评价 骨性髋臼覆盖股骨头程度。
❖ β角（基线与软骨顶线之间的角度）：评价软骨性髋臼 覆盖股骨头程度。
α角
7-18个月，宝宝需要麻醉下闭合复位或者切开复位，石膏固定。
如果宝宝是18个月-8岁才发现，手术的范围和难度会更大，疗效 也大打折扣，而且还有股骨头坏死、髋关节僵硬等并发症，而且 还会留下难看的疤痕。
❖ 如果宝宝到8岁以后才发现，很不幸，这个年龄段的DDH疗效 不佳、并发症也多，只能有限的手段姑息治疗。
分型 Ⅰ型
分型 Ⅱ型
分型 Ⅲ Ⅵ型
DDH的治疗
❖ DDH不同年龄段，治疗方法不一样。
❖ DDH的治疗原则就是早发现早治疗，越早治疗，方法 越简单，并发症越少，疗效也越好，髋关节也能有机 会发育成一个完全正常的关节。
出生到6个月，是治疗的 时期，宝宝大多数只需要这样治疗：软 性的吊带固定，允许一定范围内的活动，定期复查。
❖ 很多的宝宝髋关节发育不良，没有脱位，没有症状，成年后到 了30-40岁就容易早发髋关节骨性关节病，严重影响生活质量， 是人工髋关节置换术的常见原因之一。虽然现在人工髋关节置 换技术成熟，疗效好，但人工髋关节有一定的使用寿命，且存 在一定的手术风险。
❖ DDH早诊断、早治疗，可以避免和降低致残率。DDH早期超声 筛查是实现早期诊断和早期治疗重要的有效手段。超声检查无 辐射，无创伤，目前为止发现对人体无害。适合0-6个月的宝宝 。
婴幼儿髋关节超声诊断
婴幼儿髋关节超声检查
❖ 4.体位：侧卧位。
解剖
❖ 1.髂骨下支
标准平面
❖ 2.髋臼顶的中部
❖ 3.髋臼盂唇
角度测量
❖ α角（髂骨外缘基线与髋臼角顶线之间的角度）：评价 骨性髋臼覆盖股骨头程度。
❖ β角（基线与软骨顶线之间的角度）：评价软骨性髋臼 覆盖股骨头程度。
α角
7-18个月，宝宝需要麻醉下闭合复位或者切开复位，石膏固定。
如果宝宝是18个月-8岁才发现，手术的范围和难度会更大，疗效 也大打折扣，而且还有股骨头坏死、髋关节僵硬等并发症，而且 还会留下难看的疤痕。
❖ 如果宝宝到8岁以后才发现，很不幸，这个年龄段的DDH疗效 不佳、并发症也多，只能有限的手段姑息治疗。
分型 Ⅰ型
分型 Ⅱ型
分型 Ⅲ Ⅵ型
DDH的治疗
❖ DDH不同年龄段，治疗方法不一样。
❖ DDH的治疗原则就是早发现早治疗，越早治疗，方法 越简单，并发症越少，疗效也越好，髋关节也能有机 会发育成一个完全正常的关节。
出生到6个月，是治疗的 时期，宝宝大多数只需要这样治疗：软 性的吊带固定，允许一定范围内的活动，定期复查。
❖ 很多的宝宝髋关节发育不良，没有脱位，没有症状，成年后到 了30-40岁就容易早发髋关节骨性关节病，严重影响生活质量， 是人工髋关节置换术的常见原因之一。虽然现在人工髋关节置 换技术成熟，疗效好，但人工髋关节有一定的使用寿命，且存 在一定的手术风险。
❖ DDH早诊断、早治疗，可以避免和降低致残率。DDH早期超声 筛查是实现早期诊断和早期治疗重要的有效手段。超声检查无 辐射，无创伤，目前为止发现对人体无害。适合0-6个月的宝宝 。
婴幼儿髋关节超声诊断
婴幼儿髋关节超声检查
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
29
治疗
治疗： 治疗越早，效果越好 治疗的方法按病儿的年龄 以及病理变化的情况而有所不同。
股骨、髂骨、耻骨、坐骨等声束难以穿透， 表现为强回声。
.
10
超声优势
超声检查可以很好地显示髋关节及周围组织解 剖结构，显示股骨头与髋臼的相对位置，直观 显示髋关节的软骨及骨性结构，评估髋臼发育 情况及股骨头位置，特别是对股骨头骨化中心 尚未出现的3--5月以下的婴幼儿。
无创、安全、易行并可实时动态观察。
导致成年髋关节早起退行性变化，生活
功能障碍。
发病率：不同地域，人种间差异大（黑人罕
见）；女性多于男性；家族及遗传因素（孪生 姐妹42.7%）。
.
3
发病机制
机械学说：臀围产使髋关节在异常的屈曲位受 到机械压力。
激素学说：产妇在分娩过程中受到雌激素的影 响，盆腔韧带会松弛，进而影响到胎儿，胎儿 的韧带也会松弛。
.
20
标准测量包括内容
平直的髂骨 髋臼窝髂骨下缘 盂唇
.
21
髋关节测量示意图
1、基线：平行于平直的
髂骨
2、软骨顶线：骨性髋臼
点至盂唇中点的连线
3、骨顶线：髋臼窝内髂
骨内下缘与骨性髋臼窝
的切线
.
22
.
23
.
24
α角：评价骨性髋臼覆盖
股骨头的程度。
β角：评价软骨性髋臼覆盖
股骨头的程度。
.
18周，肌肉组织已发育完全，关节开始自主活 动，关节囊比较薄弱，如此时关节周围肌肉等 没有同步的神经分布的发育，髋关节盂唇发育 不良，不能容纳股骨头，导致脱位。
怀孕最后四周，髋关节已正常发育，机械因素、 胎儿体位，如伸腿位的臀先露、激素作用、羊 水过少都是导致DDH的因素。
.
5
体格检查
臀文不对称
原发性髋关节发育不良和遗传学说：
Wynne-Davies报道一个家系有浅髋臼的表现，， 将其称为“发育不良株”提示其可能是一个危 险因素；
Ortolani观察到遗传因素的危险性，并报道 70%先天性发育不良的儿童有阳性家族史。
.
4
畸形性DDH病理基础
怀孕12周左右：关节囊已形成轮廓但不够牢固， 此时胎儿发生第一次的体位变化，下肢处于内 旋位，这种位置使髋关节成为中心支点，关节 必须稳定以支撑受力，神经肌肉同时发育，以 避免造成髋关节脱位的不平衡力量。此时髋关 节脱位，成为最严重的先天性髋关节脱位，此 过程中髋关节变的很浅，形成假臼，股骨头形 态尚好，但较正常股骨头小，股骨颈短，大转 子较小。.14.15.16
检查切面
冠状切面
冠状切面
横切面
.
17
髋关节（冠状切面）
.
18
髋关节运动
多轴： 冠状轴：前屈、后伸 矢状轴：内收、外展 垂直轴：旋内、旋外、环转
.
19
髋关节标准冠状切面 右侧立位
1、股骨颈骺板2、股骨头3、髂骨下缘4、平直 髂骨5、骨缘转折点6、软骨性髋臼7、盂唇8、 关节囊9、滑膜皱襞
.
28
Ⅱc型 髋关节严重发育不良（不稳定） α：43--49度 β≤77度； D型，特别注意，偏心性髋关节 α：43--49度 β>77度 Ⅲ型 α <43 度 髋关节脱位 股骨头着力髋臼软骨顶、盂唇 软骨盂唇头侧移位，股骨头向外移位 Ⅳ型 α <43 度 髋关节重度脱位 股骨头着力不在髋臼软骨顶、盂唇 软骨盂唇位于股骨头与髋臼之间 软骨盂唇足侧移位，股骨头明显脱出
羊水过少或其它胎产式因素；神经肌肉病变等 情况。
DDH高危因素之一是女婴且伸腿臀先露，另 一类因素是父母或兄弟姐妹中有人患DDH。
应在出生后3--4周接受超声检查
.
12
禁忌症
没有绝对禁忌症 当股骨头骨化时，超声检查可靠性低于X-ray 由于存在生理性松弛，髋关节超声不建议应用
于3至4周以下的婴儿 除非有临床证据支持存在脱位或明显不稳定。
肢体不等长
.
6
Ortolani's Maneuver(弹入征)
屈髋屈膝90度，两手握膝向外展，脱位时外展 受限，膝不能触及台面，有时外展75度左右， 股骨头会弹回髋臼窝内，称为Otalani弹跳。
.
7
Barlow's Maneuver(弹出征)
平卧位，屈髋屈膝，检查者一手固定骨盆一手
握住膝关节并下压，可感到股骨头向后脱出， 去除压力后股骨头又恢复原位。
.
13
检查前准备
侧卧位放在固定超声台上。
待检测下肢髋关节轻微屈曲、内旋
髋关节维持中立位
最好选择5-7.5MHz或更高频率线阵探头 新生儿至三个月:7.5MHZ 以上 三个月至六个月：5MHZ---7.5MHZ
探头置于髋关节外侧，探头长轴与身体长轴平 行，检查切面包括2个相互垂直的平面（安静 状态下的标准冠状切面和一个屈髋时有和没有 压力的横切面）。
对隐匿性或临界性病变具有重要诊断价值；尤 其对于体格检查异常提示髋关节异常或具有高 危因素的婴幼儿；特别适用于本病高危人群的 筛查及后续随诊
.
11
适应症
包括但不限于以下方面：
体格检查或影像学检查髋关节有异常发现。
监测应用Pavlik挽具或其他固定装置治疗的 DDH。
有DDH家族史 臀先露（伸膝臀位产）
25
.
26
冠状切面显示髋臼角（α）：髂骨线与骨髋臼顶线延长线之
间的夹角。
.
27
Grafe 分型
Ⅰ型：（股骨头的着力位置在髋臼骨顶，不移 位）
正常髋关节：α≥60度
Ⅱ
Ⅱ型：（股骨头的着力位置在髋臼骨顶，不移
位）
Ⅱa髋关节发育生理不成熟（≤β幼儿≤12周）
α：50--59度 β≤77度
Ⅱb型髋关节发育病理不成熟( 骨化延迟)(幼儿 >12周)α：50--59度 β≤77度；
.
8
X-ray
检查方法
正常髋关节
髋臼发育不良 髋关节半脱位 髋关节全脱位
.
9
超声优势
超声成为早期诊断最重要的影像学检查方法。
婴幼儿髋关节大部分由软骨成分构成，股骨头 尚未骨化，X-ray很难显示髋关节结构形态，并 且有放射性损害。
部分髋臼顶、股骨头、大转子、Y形软骨， 超声声束可以穿透，表现为无回声或弱回声。
发育性髋关节发育不良 超声诊断
丁琳茹
.
1
.
2
概况
简称DDH（developmental dasplasia of hip），是小儿比较常见的先天性畸形之一，
是髋关节在胚胎、胎儿和婴儿时期发育过程中
出现偏差、恶化导致髋关节结构异常的一系列 疾病。
主要原因：头臼关系不匹配。
若未及时治疗，影响儿童生长发育；
