网络分析仪R3765CG 相位测试
华中科技大学硕士学位论文射频功率放大器的研究与设计-微波eda网
SiC材料具有宽禁带、高临界击穿电场、高热导率、高载流子饱和漂移速度等优良特性,这些特性决定了它在高温、大功率、高频和抗辐照等领域的有着广泛的应用前景.因此基于4H-SiC的功率微波器件--金属半导体场效应晶体管(MESFET)越来越受到人们的重视.本文就4H-SiC MESFET的微波特性研究中的大信号模型和射频电路设计两个方面进行了研究.本文提出了两种基于4H-SiC MESFET的材料特性参数和结构参数的大信号建模方法:一是通过建立适用于4H-SiC MESFET的高频小信号物理模型数值计算获得不同偏压下的高频小信号二端口Y矩阵参数,利用4H-SiC MESFET高频小信号等效电路,得到4H-SiCMESFET的直流、电容等非线性特性,建立基于物理模型的大信号模型;二是结合经验模型和解析模型建立4H-SiCMESFET的准解析参数模型,该模型能反映器件基本物理工作机理和适合射频电路CAD软件应用,该模型验证结果表明具有一定的准确性和合理性.利用所建立的4H-SiCMESFET的准解析参数模型,设计了4H-SiC MESFET射频功率放大器.本文的工作不仅为进一步研究4H-SiC MESFET的非线性微波特性、器件设计提供了参考,更重要的为进一步完善适合CAD软件的大信号模型、设计4H-SiCMESFET高频小信号放大器和功率放大器提供了一定的理论指导和实践途径.
8.学位论文王恺基站功率放大器的仿真与分析2008
近些年信息通信领域中,发展最快、应用最广的就是无线通信技术。在移动中实现的无线通信又通称为移动通信,人们把二者合称为无线移动通信。这一应用已深入到人们生活和工作的各个方面。其中3G、WLAN、UWB、蓝牙、宽带卫星系统都是21世纪最热门的无线通信技术的应用。 在世界范围内,无线通讯技术发展迅猛,从模拟通信到数字通信,再到3G,无论是数据传输速率还是通信质量,都有质的飞跃。无线网络朝着高速化、宽带化、泛在化发展,从话音和数据的融合到有线和无线的融合,从传送网和各种业务网的融合到最终实现三网的融合将成为未来网络发展的必然趋势。而RF功率放大器是无线通信系统的重要组成部分,它的性能将直接影响到信号质量的好坏,因此在制造工艺上的要求尤其严格。作为基站收发器中的最后一级,RF功放在基站系统,甚至在整个无线通信过程中起着举足轻重的作用。 其重要性主要体现在: 功率放大器和相关的射频器件占无线基站硬件成本的40%以上; 与其它无线通信器件相比,功率放大器是电信领域中唯一一个久经不衰的制造业,它在整个电信领域中具有独特的位置和极高的重要性; 功率放大器在所有的无线通信系统中是必不可少的关键部件,直接影响到通信质量; 整个无线通信市场对功率放大器的需求量巨大,且对产品质量的要求极高,尤其是在3G多信道、高速和宽带无线通信系统。功率放大器的效率特性,直接限制了无线基站的性能和通信质量。 目前无线通信系统中,功率放大器是最不稳定的器件之一。伴随着无线通信技术的进步,系统对功放的技术指标的要求也越来越高,例如更低的功耗、更高的效率等。 这就要求功率放大器不仅在设计上能达到理论上的指标,而且在实际的量产及测试过程中,各项性能参数能有较好的稳定性和平衡性,为此需要对射频功率放大器的工艺改进方法,最终达到较高的良品率。 本论文从射频功放的原理出发建立仿真模型,用SystemView搭建一个基本的射频功放电路,从理论角度分析前馈技术、交叉相抵技术在功放电路中的作用,从生产中得到初始测试数据,对比理论值
射频功率放大器的稳定性分析
射频功率放大器的稳定性分析
吕剑锋1 孙 虹2
(1. 华中科技大学电子与信息学院 430074) (2. 中科院高能物理研究所加速器中心 100039)
则输入稳定圆图如图 2 :
(9) (10)
图 2 输入稳定圆图
一般都有| S11 | < 1 ,图中所示为条件稳定情况 , 当从二端口网络向输入端看其输入端阻抗落在图中
标志 U nstable 的部分 ,则会引起放大器的不稳定运
行 。如果要无条件稳定 ,则| Гout | 圆应该在| ГS | 的 Smit h 阻抗圆图外面 ,即 :
Abstract : This paper describes how to analyze the stability of a RF amplifier theoretically , and then gives a specific method to measure the stability of the 1. 3 GHz power source by the R3765CG vector network ana2 lyzer made by ADVAN TEST , lastly states how to use the Matlab to deal with the data. Keywords : RF amplifier , stabilit y , S parameter , Smit h Chart .
只分析输入稳定性 ,运用数学工具从 (4) ～ (7) 可以
网络分析仪校准及测试
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
网络分析仪的校准和S参数测量
网络分析仪的校准和S参数测量1.戴上接地手镯（任何人，任何时候！）2.接通电源（把源放到工作台上）。
你需要开启4个“Line/Power”按钮。
3.根据需要把连接器和额外的电缆接到网络分析仪。
用网络分析仪电缆时要非常仔细，不要使它们过份弯曲。
]4校准网络分析仪（仅S11或S22反射测量）。
a.按你使用的连接器类型选择校准套件。
b.设置频率范围。
在STIMULUS控制上按start，键入所要的起始频率。
对停止频率重复同样步骤c.拿走校准装置腾清桌面。
然后在屏幕的软键菜单上按MORE，接着按DELETE CAL SET，最后选择一个数字。
d.选择校准类型。
通常是CAL1-7mm，因为这是连接到网络分析仪的电缆类型。
e.选择S11-1端口或S22-1端口（取决于你要使用的电缆）。
f.提示你把校准标准放到电缆终端。
它们在木盒中。
1.从短路块开始（贴有标志）。
连接短路块，按软键SHORT，在进行测量时（很快）SHORT有下划线。
取下短路块，把塑料盖放到标准上，并找到开路块。
2.开路块。
它的长度与短路块相同，但直径较小并在末端有一个孔。
按OPEN，等到O PEN有下划线，取下开路块，将塑料盖放到原处。
3.找到负载标准。
这是盒中长而光滑的圆柱。
把它接上并按LOAD，按BROADBAN D，再按DONE LOADS。
假设我们的负载在整个校准频率范围都很精确，因此这是“宽带的”标准。
放好塑料盖，将所有标准放回盒中。
（注意！这些标准又小又贵，如果丢失我们就没有其它标准了。
）省略隔离测量。
i.按SAVE 1-port CAL。
按一个数字，这是你要保存校准设置的位置。
它应回答“Correction ON”。
ii.检查校准。
最坏情况通常是开路，因而要再次放上开路标准。
在FORMAT菜单上按SMITH CHART。
应在smith图右边看到一个小点，但也可能看到的是一条短线。
用同样方法检查短路和负载。
对于短路，应在smith图左边看到一个点。
矢量网络分析仪的原理及测试方法
13
Advantest 网络分析仪的应用范围
应用 元器件
通信 车用电子 IT 设备
VHA N/A RF NA
游戏机
TV/DVD
晶体谐振器
晶体滤波器 陶瓷振荡器 陶瓷滤波器
SAW 滤波器 介貭滤波器
14
蜂巢式手机的电路框图与使用的主要元器件
高频器件
VHF NA RF NA (R3765/R3767CG) RF Filter ANT
VCO
MOD CODE Microphone
Power Amp RF Filter
15
网络分析仪做元器件测试的系统配置
测试方案
网络分析仪 做生产线测试
VHF band
Semi-microwave Microwave
band
band
Mili-wave band
频率带宽
高产量
工位测试
低成本
貭检测试
高可靠性
RF IN
1 ED Es ER S11A
S11M
S11AER S11M = ED + 1 – ES S11A
12
2 端口全校正
* 定向性 * 信号源匹配 * 负载匹配 * 传输跟踪 * 补偿反射跟踪 * 高精度校正2端口器件的所有 S 参数 - 需用 开路/短路/负载/直通 4种标准校正器具
反射特性: 在每个端口得到开路/短路/负载的较正数据.每个标准 器具应有与直通器相同的电子长度去消除电长误差. 传输特性: 用直通标准器连接并做直通短路校正.
O O O O O
驻波比
6
网络分析仪原理 矢量网络分析参数
传输 * 幅度响应 * 衰减/增益 * 相位响应 * 群延时 * 前向/反向传输 反射 * 反射系数 * 阻抗 * 导纳 * 电压驻波比 * 输入/输出反射

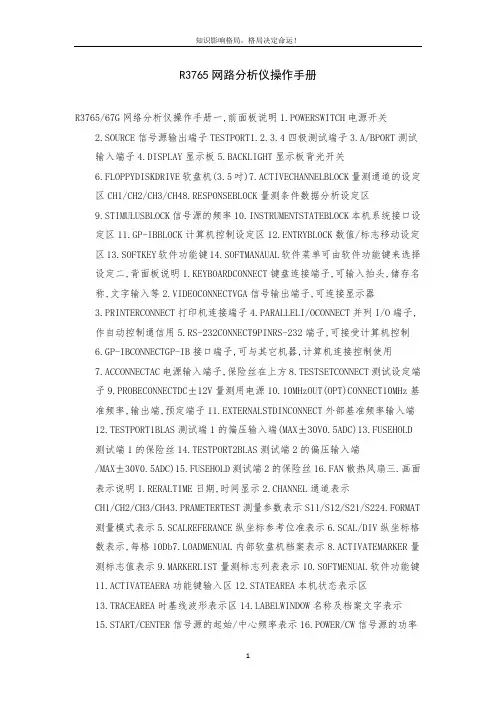

R3765网路分析仪操作手册
R3765网路分析仪操作手册R3765/67G网络分析仪操作手册一,前面板说明1.POWERSWITCH电源开关2.SOURCE信号源输出端子TESTPORT1.2.3.4四极测试端子3.A/BPORT测试输入端子4.DISPLAY显示板5.BACKLIGHT显示板背光开关6.FLOPPYDISKDRIVE软盘机(3.5吋)7.ACTIVECHANNELBLOCK量测通道的设定区CH1/CH2/CH3/CH48.RESPONSEBLOCK量测条件数据分析设定区9.STIMULUSBLOCK信号源的频率10.INSTRUMENTSTATEBLOCK本机系统接口设定区11.GP-IBBLOCK计算机控制设定区12.ENTRYBLOCK数值/标志移动设定区13.SOFTKEY软件功能键14.SOFTMANAUAL软件菜单可由软件功能键来选择设定二,背面板说明1.KEYBOARDCONNECT键盘连接端子,可输入抬头,储存名称,文字输入等2.VIDEOCONNECTVGA信号输出端子,可连接显示器3.PRINTERCONNECT打印机连接端子4.PARALLELI/OCONNECT并列I/O端子,作自动控制通信用5.RS-232CONNECT9PINRS-232端子,可接受计算机控制6.GP-IBCONNECTGP-IB接口端子,可与其它机器,计算机连接控制使用7.ACCONNECTAC电源输入端子,保险丝在上方8.TESTSETCONNECT测试设定端子9.PROBECONNECTDC±12V量测用电源10.10MHzOUT(OPT)CONNECT10MHz基准频率,输出端,预定端子11.EXTERNALSTDINCONNECT外部基准频率输入端12.TESTPORT1BLAS测试端1的偏压输入端(MAX±30V0.5ADC)13.FUSEHOLD测试端1的保险丝14.TESTPORT2BLAS测试端2的偏压输入端/MAX±30V0.5ADC)15.FUSEHOLD测试端2的保险丝16.FAN散热风扇三.画面表示说明1.RERALTIME日期,时间显示2.CHANNEL通道表示CH1/CH2/CH3/CH43.PRAMETERTEST测量参数表示S11/S12/S21/S224.FORMAT 测量模式表示5.SCALREFERANCE纵坐标参考位准表示6.SCAL/DIV纵坐标格数表示,每格10Db7.LOADMENUAL内部软盘机档案表示8.ACTIVATEMARKER量测标志值表示9.MARKERLIST量测标志列表表示10.SOFTMENUAL软件功能键11.ACTIVATEAERA功能键输入区12.STATEAREA本机状态表示区13.TRACEAREA时基线波形表示区BELWINDOW名称及档案文字表示15.START/CENTER信号源的起始/中心频率表示16.POWER/CW信号源的功率输出表示17.STOP/SPAN信号源的终止/频宽表示˙按键功能说明1.ACTIVECHANNELBLOCK量测通道选择区(1)〔CH1〕押CH1可选择CH3量测通道的设定(2)〔CH2〕押CH2可选择CH4量测通道的设定2.ENTRYBLOCK(1)数值输入区〔0〕~〔9〕数字键〔.〕小数点〔-〕负符号〔BS〕回复键〔ENTRYOFF〕数值输入删除键※以上输入数值后,要按单位键才算完成输入(2)单位键〔GHz〕(109)P(10-12)〔MHz〕(106)n(10-9)〔KHz〕(10³)μ(10-6)〔X1〕(100)〔X1〕(100)(3)STEPKEY〔↑〕〔↓〕数值上下调整键,不必再押单位键(4)DATAKNOB数值设定旋转钮,不必再押单位键3.STIMULUSBLOCK信号源设定区(1)[MENU〕信号源设定键{POWER}输入功率及输出端的设定{SWEEPTIME}扫描时间的设定,AUTO设定时,由量测SPAN来决定{SWEEPTYPE}扫描模式设定{TRIGGER}扫描触发模式设定(参照②){POINTS}扫描点数设定3,6,11,21,51,101,201,301,401,601,801,1201点数{COUPLEDCHON/OFF}CH1和CH2量测关系一致或不同设定开关{CWFREQ}POWER 扫描时的载波频率设定{RESTART}重新量测扫描键(2)[START〕启始扫描设定(启始频率)启始频率及启始POWER的设定,在时域ON时,时间轴的启始位置设定,(3)[STOP〕结束扫描的设定(结束频率)(4)[CENTER〕中心扫描点的设定(中心频率)(5)[SPAN〕扫描频宽设定※扫描范围是由〔START〕〔STOP〕和〔CENTER〕〔SPAN〕来设定①POWERMENU输出功率的设定{POWER}频率扫描时的输出功率设定调整{ATTENUATORPORT1}PORT1的衰减值设定(OPT10){ATTENUATORPORT2}PORT2的衰减值设定(OPT10){ATTENUATORPORT3}PORT3的衰减值设定(OPT10/11)②TRIGGERMENU 触发模式设定{CONTINUOUS}连续触发扫描{SINGLE}单一触发扫描{HOLD}暂停扫描{INTTRIG}依据信号源自动触发扫描开始{EXTTRIG}依据外部同步信号触发扫描,外部同步信号在背面板I/O端子的18PIN输入(PILSE1MS以上){TRIGGERDELAY}延迟触发信号的时间设定,扫描开始4.RESPONSEBLOCK量测区(1)〔MEAS〕量测方式设定{S11REFLFWD}输入端S11设定,量测反射顺向{S21TRANSFWD}输入端S21设定,量测传输顺向{S12TRANSREV}输入端S12设定,量测传输反向{S22REFLREV}输入端S22设定,量测反射逆向{S11S21FWD}输入端S11和S21量测设定{S22S12REV}输入端S22和S12量测设定{SUBMEASON/OFF}副量测窗口开启设定{CONVERSION〔〕}量测阻抗S参数变换设定(参照③)※R3765CG/R3767CG+OPT11时{S11(PORT1)}量测参数S11设定{S22(PORT2)}量测参数S22设定{S33(PORT3)}量测参数S33设定{S21(P2←P1)}量测参数S21设定{S21(P2→P1)}量测参数S12设定{S31(P1→P3)}量测参数S31设定{S13(P1←P3)}量测参数S13设定{S32(P2→P3)}量测参数S32设定{S23(P2←P3)}量测参数S23设定{TEST-PORTCONNECTION(P1-P2)}量测端P1和P2连续切换{TEST-PORTCONNECTION(P1-P3)}量测端P1和P3连续切换{TEST-PORTCONNECTION(P2-P3)}量测端P2和P3连续切换{TWINMEAS}选择双参数同时量测{S11S21(P2←P1)}S11,S21双量测设定{S22S12(P2→P1)}S22,S12双量测设定{S11S31(P1→P3)}S11,S31双量测设定{S33S13(P1←P3)}S33,S13双量测设定{S22S32(P2→P3)}S22,S32双量测设定{S33S23(P2←P3)}S33,S23双量测设定③参数变换设定{Z(REFL)}依组抗变换量测反射特性变换式=1+ρ/1-ρxZO{Z(TRANS)}依组抗变换量测传送特性变换式=2(1-T)/TxZO{Y(REFL)}依导纳变换量测反射特性变换式=1-ρ/1+ρxZO{Y(TRANS)}依导纳变换量测传送特性变换式=T/2(1-T)x1/ZO{1/S}反向S参数变换变换式=1/S{OFF}变换功能OFF(关闭){Z0VALUE}特性组抗(Z0)的设定在这里ρ:反射系数T:增益S:反射系数和增益Z0:特性阻抗(2)〔FORMAT〕表示量测值格式目录(参照A4)FORMATMENU(1/2)分两层目录(1/2)为第一层目录{LOGMAG}对数振幅表示设定{PHASE}相位表示设定±1800变换{DELAY}群延迟表示设定{SMITH(R+Jx)}史密斯图表示设定{SMITH(G+JB)}导纳图表示设定{POLAR}极坐标图表示设定{LINMAG}线性振幅表示设定FORMATMENU(2/2)第二层目录{SWR}驻波比表示设定{REAL}量测值的实数表示设定{IMAG}量测值的虚数表示设定{PHASE-∞,+∞}连续相位表示设定,每点值±1800{LOGMAGPHASE}对数振幅和相位同时表示设定{LOGMAGDELAY}对数振幅和群延迟同时表示设定{LINMAGPHASE}线性振幅和相位同时表示设定(3)〔SCALE〕坐标格数设定(参照A.4){AUTOSCALE}自动设定扫描线}的最适当量测位置,表示在坐标上{/DIV}纵坐标每格的读值设定※在史密斯图及极坐标图表示时不能设定{REFVALUE}表示坐标的基准位置值的设定{REFPOS}表示坐标的基准位置值的设定{MARKER→REFVALUE}量测标志的值移至基准位置※在史密斯的图及极坐标图表示时不能设定.{REFLINEON/OFF}基准位置图表示线开关设定※在史密斯的图及极坐标图表示时不能设定.{TRACE2nd/1st}双扫描线时使用可做选择※在史密斯的图及极坐标图表示时不能设定.{FULLSCALE}史密斯图及极坐标图表示时图形图放大设定(4)〔DISPLAY〕显示器目录(参照A.4)․DISPLAYMENU(1/2)上层目录{DUALCHON/OFF}二个信道同时显示(重迭表示)选择开关(注){SPLITCHON/OFF}上下分割画面表示开关(注){DISPLAY 〔〕}扫描线数据选择呼叫目录,内含量测数据和记忆数据{DEFINETRACE[]}扫描线数据计算呼叫目录,内含量测数据和记忆数据的四则运算{DATA→MEMORY}将量测数据丢进暂存内存,在二条扫描线时可选择扫描的量测数据和记忆数据{TRACE2nd/1st}来做比较分析{CONVERSION[]}将量测后的数据做阻抗及导纳的变换,呼叫参数目录(参照③){TRACE2nd/1st}二条扫描线时选择键(注)依副量测的选择及SPLITCH,DUALCHON/OFF设定MARKLIST 的表示状态,依画面表示而不同.․DISPLAYMENU(2/2)下层目录{GRATICULEON/OFF}坐标表示的选择开关※在史密斯的图及极坐标图表示时不能设定.{LABEL}抬头输入呼叫目录{COLOR}波形,标志}和信道等颜色设定{DEFAULTCOLOR}将颜色设定初始化{MENUOVERLATON/OFF}量测画面目录表示部分放大,ON时,线扫描线表示区放大,目录部分省略,可再使用ENTRYOFF键来打开目录{SCALEUPON/OFF}量测画面上下放大.ON时,抬头及时间区会看不到{ANNOTATIONON/OFF}量测画面的注解表示开关.OFF时,扫描表示区向上下的批注区扩张(5)〔AVG〕平均值目录(参照A.4){AVGSTATEON/OFF}平均值量测开关{AVGCOUNT}平均值量测次数设定{AVGRESTART}平均值重新量测{GROUPDELAYAPERTURE}在群延迟量测时,APERTURE的设定{SMOOTHINGON/OFF}平滑度选择开关{SMOOTHINGAPERTURE}平滑与APERTURE 设定{TRACE2nd/1st}二条扫描线时选择开关{IFRBW[]}解析频宽的设定,0输入时为AUTO5.[CAL]校正目录(参照A.4)在减少系统量测误差的校正,有下列7种方法:․NORMALIZE-------------------------------------------------①˙NORMALIZEISOL’NCAL-------------------------------------②․1-P ORTFULLCAL---------------------------------------------③․2-PORT FULLCAL---------------------------------------------④․3-PORTFUL LCAL---------------------------------------------⑤․4-PORTFULLCA L---------------------------------------------⑥․AVGING------------------------------------------------------⑦․SMOOTHING---------------------------------------------------⑧①②③④⑤⑥的校正是再现误差值校正,校正后得到一个标准值,再以校正的结果求得待测物的误差值.⑦⑧的校正是用时间平均,移动平均,统计变动来减少量测的误差注:①②③④⑤⑥项校正无法同时使用,⑦⑧是可以独立操作,所以可以同时使用.①NORMALIZE(传送)设定说明․将机器测试模式设定成传送测定․测定PORT(端)间连接THRU标准接头․押〔CAL〕键,叫出校正软键․押NORMALIZETHRU键:等待校正完成显示”NORMMEMORIZED”即告OK․连接待测物进行量测②NORMALIZE(反射)设定说明․将机器测试模式,设定成反射设定․测定PORT(端)连接OPEN标准接头与SORT标准接头․押〔CAL〕键,叫出校正软键․使用OPEN标准接头时,押NORMALIZE(THRU)键․使用SHORT 标准接头时,押NORMALIZE(SHORT)键,等待校正完成显示”NORMSHORTMEMORIZED”即告校正完成․连接待测物进行量测.③NORMALIZEISOLATIONCALIBRATION(传送)设定说明․将机器设定模式设定成传送测定․押{CAL}键叫出校正软键․押{CALMENUS}键叫出校正键․押{2PORTCALMENU}键叫出2PORTCAL校正键․押{MORMALIZEISOLATIONCALIBRATION}键,叫出MORMALIZEISOLATION校正键․用THRU标准接头,连接PORT1与PORT2间测试线端子,押{THRU}․用LOAD 标准接头,连接PORT1PORT2测试端,押{ISOLATION}․押{DONENORMISO}键,完成校正.․连接待测物,进行量测.④1-PORTFULLCALIBRATION设定说明․将机器测试模式,设定成反射测试․押〔CAL〕键,叫出校正软键․押〔CALMENUS〕键,叫出校正软键․押{1PORTFULLCAL}键,选择1PORTCAL(校正)․连接OPEN标准器到PORT1,押OPEN键․连接SHORT标准器到PORT1,押SHORT键․连接LOAD标准器到PORT1,押LOAD键․押{DONE1PORT}键,完成校正․连接待测物,进行量测.⑤2-PORTFULLCALIBRATION使用(PORT1PORT2)设定说明․押〔CAL〕键,叫出校正软键․押{CALMENUS}键,叫出校正软键․押{2PORTFULLCAL}键,选择2PORTCAL(校正)软键․押{2PORTFULLCAL}键,选择2PORTCAL(校正)․押{REFLECT’N}键,叫出2PORTREFLECT’N软键․连接OPEN标准器到PORT1,押{S11(PORT1)FWD:OPEN}键․连接SHORT标准器到PORT1,押{S11(PORT1)FWD:SHORT}键․连接LOAD 标准器到PORT1,押{S11(PORT1)FWD:LOAD}键․连接OPEN标准器到PORT2,押{S22(PORT2)REV:OPEN}键․连接SHORT标准器到PORT2,押{S22(PORT2)REV:SHORT}键․连接LOAD标准器到PORT2,押{S22(PORT2)REV:LOAD}键․押{DONEREFLECT’N}键,完成反射校正.․押{TRANSMISSION}键,叫出2PORTTRANSMISSION软键․用THRU标准器连接PORT1和PORT2的测试线․押{GROUPTHRU}键,做GROUPTHRU校正,若选GROUPTHRUCAL则不须再做以下四项校正․押{FWD,TRANSTHRU}键․押{FWD,MATCHTHRU}键․押{REV,TRANSTHRU}键․押{REV,MATCHTHRU}键․{DONETRANS}键,完成传送校正.․押{ISOLATION}键,叫出2PORTISOLATION软键˙ISOLATION校正不做时,押{OMITISOLATION}→{DONEISOLATION}ISOLATION校正时a.连接LOAD标准器到PORT1,押{FWDISOL’N}键b.连接LOAD标准器到PORT2,押{REVISOL’N}键˙押{DONEIOSLATION}键,回到2PORTFULLCAL软键˙押{DONE2-PORT}键,完成2PORT校正⑥CALIBRATIONKIT的选择设定说明․押〔CAL〕,叫出校正软件․押{CALMENUS}键,选择FULLCALIBRATION叫出校正软键․{CALKIT}键,叫出CALKET软键․CALKIT软键{N(50Ω)}N型50Ω接头,叫出FEMAL(母)/MAL(公)选择键{N(75Ω)}N型75Ω接头,叫出FEMAL(母)/MAL(公)选择键{3.5mm}3.5mm接头,叫出FEMAL(母)/MAL(公)选择键{7mm}7mm接头,叫出FEMAL(母)/MAL(公)没有选择键{USERDEFINE}使用者指定OPEN容量和电器长作误差值补正,叫出各指定参数的软键,依据使用者在{DEFINESTANDARD}中自行设定{DON’TCARE}不考虑接头误差值补正时使用{DEFINESTANDARD}叫出使用者指定软键,依照使用者CALKET选择CALKIT的参数设定․FEMAL/MAL公头和母头的选择键{PORT1FEMAL/MAL}PORT1接头FEMAL(母)/MAL(公)的选择{PORT2FEMAL/MAL}PORT2接头FEMAL(母)/MAL(公)的选择{PORT3FEMAL/MAL}PORT3接头FEMAL(母)/MAL(公)的选择{PORT4FEMAL/MAL}PORT4接头FEMAL(母)/MAL(公)的选择⑦USIER指定CALKIT参数输入˙OPEN校正面到OPEN面的电器长和OPEN容量输入OPENCAPACITANCE=CO+C1f+C2f2+C3f3(f:frequency)˙SHORT校正面到SHORT面的电器长输入˙THRU电器长,损失,阻抗的输入a.电器长(OFFSETDELAY)[SEC]b.损失(OFFSETLOSS)[Ω/SEC]c.阻抗(OFFSETZ0)[Ω]d.OPEN容量(OPENC0)[10-15F](OPENC1)[10-27F/Hz](OPENC2)[10-36F/Hz2](OPENC3)[1 0-45F/Hz3]参数设定说明˙押[CAL],叫出校正软键˙押{CALMENU}键,叫出FULLCAL软键˙押{CALKIT}键,叫出CALKIT软键˙押{DEFINESTANDARD}键,叫出使用者指定软键˙使用者指定软键{PORT1REF.STD}输入OPEN.STD准参数至PORT1,叫出OPEN.STD输入软键{PORT2REF.STD}输入OPEN.STD准参数至PORT2,叫出OPEN.STD输入软键{PORT3REF.STD}输入OPEN.STD准参数至PORT3,叫出OPEN.STD输入软键{PORT4REF.STD}输入OPEN.STD准参数至PORT4,叫出OPEN.STD输入软键{P1~P2THRU.STD}用THRU参数输入键,在P1~P2间输入参数{P1~P3THRU.STD}用THRU参数输入键,在P1~P3间输入参数{P2~P3THRU.STD}用THRU参数输入键,在P2~P3间输入参数{P1~P4THRU.STD}用THRU参数输入键,在P1~P4间输入参数{P2~P4THRU.STD}用THRU参数输入键,在P2~P4间输入参数{P3~P4THRU.STD}用THRU参数输入键,在P3~P4间输入参数{SAVETOUSERDEFINE}储存CALKIT参数˙OPEN.STD 输入软键{OPENC0}OPEN容量C0输入{OPENC1}OPEN容量C1输入{OPENC2}OPEN容量C2输入{OPENC3}OPEN容量C3输入{OPENOFFSET}OPEN标准器的电器长输入˙OFFSET输入软键{OFFSETDELAY}OPEN/SHORT/THRU各种标准器的电器长输入{OFFSETLOSS}THRU标准器的损失输入{OFFSETZ0}THR标准器的阻抗输入˙SAVE确认软键{YES}CALKIT参数存入{NO}CALKIT参数不存入⑧量测基准面的延长补正校正完成后,TESTPORT连接延长测试线时,将校正面移动到测试线头端的机能设定说明˙押[CAL]键,叫出校正1/2软键˙押{MORE1/2}键,叫出校正2/2软键˙校正2/2软键{ELECDELAYON/OFF}电器长补正开关{ELECTRICALDELAY}电器长补正值时间设定{ECELTRICALLENGTH}电器长补正值距离设定{VELOCITYFACTOR}传送速度因素的设定(CABLE线材的质){PHASEOFFSETVALUE}相位补正值的设定{PHASESLOPE}相位斜率值的设定˙PORT延伸软键※在R3765BG/67BG,R3765CG/67CG时{EXTENSIONON/OFF}PORT延伸值设定开关ON/OFF选择{EXTENSIONINPUTA}A输入的PORTA延伸设定时间{EXTENSIONINPUTB}B输入的PORTB延伸设定时间{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定※在R3765CG/67CG+OPT11时{EXTENSIONON/OFF}PORT延伸值的时间选择{EXTENSIONINPUTA}A输入的PORT延伸设定时间{EXTENSIONINPUTB}B输入的PORT延伸设定时间{EXTENSIONINPUTC}C输入的PORT延伸设定时间{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定{EXTENSIONPORT3}S参数测试PORT3延伸时间设定※在R3765CG/67CG+OPT14时{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定{EXTENSIONPORT3}S 参数测试PORT3延伸时间设定{EXTENSIONPORT4}S参数测试PORT4延伸时间设定⑨校正数据清除重新校正时,校正数据清除是必要的.a.NORMALIZE时,只要再押一次NORMALIZE即可b.NORMALIZEISOLATION,CALIBRATION,FULLCALIBRATION时,重新校正时,须做清除校正DATA的动作.设定说明˙押[CAL]键,叫出校正软键.˙押{CORRECTON/OFF}键,关闭校正值˙押{CALMENUS}键,叫出校正选择软键˙押{CLEARCALDATA}键,叫出清除确认软键˙押[YES],清除校正DATA˙选择1PORT/2PORT,FULLCALIBRATION重新校正※{CORRECTON/OFF},OFF时不会清除CALDATA.可以再ON,叫出CALDATA⑩3PORT.FULLCALIBRATIO3PORT待测物的方向性考虑R3765CG/67CG+OPT11(内藏3PORTTESTSET)3PORT校正用的标准器有四种˙OPEN标准器˙SHORT标准器˙LOAD标准器→在做ISOLATION 校正时要二个˙THRU标准器6.6.MARK功能标志功能键将表示的DATA用MARK将值读出[MKR]叫出MARK设定的软键[MKR→]叫出MARK分析位移的软键①MARK的设定说明在各画面上可使用10个MARK来量测˙押[MARK]键,叫出MARK软键˙押{ACTIVATE.MARKER[]},叫出ACTIVAMARK的软键˙ACTVATEMARKER软键1/2{MARKER1}MARK1的设定{MARKER2}MARK2的设定{MARKER3}MARK3的设定{MARKER4}MARK4的设定{MARKER5}MARK5的设定{ACTIVATEMARKMKROFF}关闭正在移动的MARKMARK的位置可用数字键直接输入频率(时间)来设定{MARKER6}MARK6的设定{MARKER7}MARK7的设定{MARKER8}MARK8的设定{MARKER9}MARK9的设定{MARKER10}MARK10的设定②CHANNEL间MARK的设定说明˙押[MKR]键,叫出MARK软键˙押{MARKERMODEMENU}键,叫出MARKMODE软键˙押{MKRCPL/UNCPL}键,选择CHANNEL间的MARK连动/不连动CPL:CHANNEL间连动UNCPL:CHANNEL间不连动③测定点的补赏设定说明˙押[MKR]键,叫出MARK软键˙押{MARKERMODEMENU}键,,叫出MARKMODE软键˙押{MKRCMP/UNCMP}键,测定点间的补赏选择CMP:补赏ONUNCMP:补赏OFF④MARK读值表示设定说明˙押[MARK]键,叫出MARK软键˙MARK软键{MKRLISTON/OFF}MARKLIST表示选择,可在每个CHANNEL中独立设定˙{SPLITLISTON/OFF}分割画面模式选择,可分割画面和MARKLIST⑤ΔMARK功能设定说明a.ΔMARKMODE:ACTIVATEMARK 与ΔMARK间求差值b.ACTMKRMODE:ACTIVATEMARK与其它MARK间求差值c.FIXEDMKRMODE:FIXEDMKE与ACTIVATEMARK间求差值{ΔREF=ΔMKR}ACTIVATEMARK①与ΔMARK③差值量测{ΔREF=ACTMKR}ACTIVATEMARK①与CO MPAREMARK②差值量测{ΔREF=FIXEDMKR}ACTIVATEMARK①与FIXEDMARK④差值量测˙押[MARK]键,叫出MARK软键˙押{ΔMODEMENU}叫出ΔMODE软键˙ΔMODE软键{ΔMODEOFF}ΔMODE关闭{ΔREF=ΔMKR}选择ΔMARKMODE{ΔREF=ACTMKR}选择ACTMKRMODE,叫出ACTMKR软键{ΔREF=FIXEDMKR}选择FIXEDMKRMODE{FIXEDMKRPOSITION}叫出FIXEDMKR软键˙ΔMKRMODE时,押{ΔREF=ΔMKR}键在ACTIVATEMARK位置会出现(*)标志,移动ACTIVATEMARK 可求ΔMKR与ACTMKR的差值˙ACTMRKMODE时,押{ΔREF=ACTMKR}键,叫出ACTIVATEMARK软键,可求出ACTIVATEMARK与MARK的差值ACTMKR软键1/2{COMPAREMARKER1}比较的MARK变更成MARK1{COMPAREMARKER5}比较的MARK变更成MARK5{ACTIVATRMARKER[]}叫出ACTIVATEMARK软键,可设定ACTIVATEMARKACTMKR软键2/2{COMPAREMARKER6}比较的MARK变更成MARK6{COMPAREMARKER10}比较的MARK变更成MARK10˙FIXEDMKRMODE时,押{ΔREF=FIXEDMKR}键,在画面会出现(◇)标志,FIXEDMKR(◇)位置的设定,押{FIXEDMKRPOSITION}键,叫出FIXEDMKR设定软键{FIXEDMKRSTIMULUS}FIXEDSTIMULUS值设定{FIXEDMKRVALUE}FIXEDVALUE值设定{FIXEDMKRAUXVALUE}FIXEDAUXVALUE值设定{FIXEDMKR→ACTIVATEMKR}在ACTIVATEMKR中设定FIXEDMKR﹡FIXEDMKRSTIMULUS的设定可由数字键来输入FIXEDMKRVALUE的设定可由数字键来输入FIXEDMKRAUXVALUE的设定可由数字键来输入⑥IMPEDANCE(阻抗)测定时的标志软键设定说明˙[MKR]押[MKR]叫出标志软键˙{MARKERMODEMENU}叫出MKRMODE软键˙MKRMODE软键{CONVERSIONMKRMENU[]}叫出CONVERSIONMKR软键{SMITHMKRMENU[]}叫出史密斯MKR软键{POLARMKRMENU[]}叫出极坐标MKR软键˙CONVERSIONMKRMENU{DEFAULT}DATA与FORMAT对应值表示{LINMKR}线性振幅和相位值表示{Re/ImMKR}复数值表示˙SMITHMKRMENU{LINMKR}线性振幅和相位值表示{LOGMKR}对数振幅和相位值表示{Re/ImMKR}复数值表示{R+JXMKR}复数值组抗表示{G+jBMKR}复数导纳值表示{Z0VALUE}特性组抗设定˙POLARMKRMENU{LINMKR}线性振幅和相位值表示{LOGMKR}对数振幅和相位值表示{Re/ImMKR}复数值表示{Z0VALUE}特性组抗设定⑦MARK解析功能˙最大值˙最小值˙相位0∘˙相位±180∘˙RESPONSE值(相位,振幅)˙FILTER解析(BW,Q,SAAPINGFACTOR)设定说明˙[MKR]打开MKRSEARCH 软键MKRSEARCHMENU{MARKER→START}信号源开始扫描值变更为ACTMKR位置{MARKER→STOP}信号源停止扫描值变更为ACTMKR位置{MARKER→CENTER}信号源的中心扫描值变更为ACTMKR位置{ΔMARKER→SPAN}信号源的SPAN变更为ΔMARKER指定范围{MARKER→REFVALUE}将MARKER表示值移动到参考位准值{PARTSRCH[]}部分SRCHMENU叫出{MKRSEARCH[]}打开SRCHMENU˙SEARCHMENU{MKRSEARCHOFF}SRCH功能关闭{MAX}ACTMKR移到最大值{MIN}ACTMKR移到最小值{TARGET}指定值SRCH打开TARGETMENU{RIPPLE}打开RIPPLEMENU{FLTRANA}打开FILTER,解析MENU{TRACKINGON/OFF}在扫描时选择SRCH功能OFF:一次SRCHON:随着扫描来重复SRCH※再SMITH/POLAR使用时,MAX/MINSRCH时,因SMOOTHING(ON)所以SRCH位置会不一置˙TARGETMENU{TARGETVALUE}对指定值(RESPONSE值)SRCH(搜索){0∘}对相位0∘做SRCH{±180∘}对相位±180∘做SRCH{LEFTSEARCH}对现在MKR位置左侧指定值做SRCH{RIGHTSEARCH}对现在MARK位置右侧指定值做SRCH˙RIPPLEMENU{MAX∩}求出极大值的最大值{MIN∪}求出极小值的最小值{ΔMAX∩-MIN∪}求出最大的极大值及最小的极小值差{MAX-MIN}求出最大值及最小值的差{ΔX}RIPPLESRCH检出感度的设定,指定微分系数ΔX值横轴{ΔY}指定微分系数ΔY纵轴˙FILTER解析MENU{WIDTHVALUE}SRCH频宽指定(DOWN(XdB)){FILTERTYPEBAND/NOTC}FILTER:形式选择BAND带通滤波器解析NOTC:陷波滤波器解析{SEARCHFROM[]}SRCH基准MENU{DISPLYMODEABS/REL}频宽的表示法选择ABS:频宽表示用绝对值表示REL:频宽表示用中心频率的相对值表示{SEARCHIN/OUT}激发轴SRCH方向选择IN:由SRCH基准点向外SRCHOUT:由外侧向SRCH基准点SRCH{FILTERANALON/OFF}测定结果表示开关ON时,测定开始,测定结果表示如下:C.F:XdBdown频宽的中心频率L.F:绝对值表示时,频宽左侧频率,相对值表示时,频宽左侧频率到中心频率的差值R.F:绝对值表示时,频宽右侧频率,相对值表示时,频宽右侧频率到中心频率的差值B.W:频宽Q:Q值SF:波形因素˙SRCH基准MENUFILTER解析时的LEVEL基准点的选择{ACTIVEMARKER}以ACTMKR作为LEVEL基准点{MAX/MINVALUE}以最小损失作为LEVEL基准点{REFERENLINE}以REFLINE作为LEVEL基准点˙部分SRCHMENU在全测定范围内求最大最小值的解析,指定范围内,由MKR的ΔMLRMODE设定范围{ΔMODEMENU}打开ΔMKRMODEMENU{SETRANGE}ΔMKRMODE指定范围内部分SRCH范围的设定{STATISICSON/OFF}统计解析机能的设定,统计解析机能式部分SRCH被指定的范围内算出结果,部分SRCHOFF时,则计算全测定范围.{PARTSRCHON/OFF}部分SRCH的ON/OFF选择ON:部分SRCHOFF:全部范围SRCH7.TIMEDOWMENOPT70才有①时间领域变换机能复率叶转换功能在时间领域内,只有BPFLPFMODE会应用到主要将频率领域结果转为时间领域了解脉冲特性及瞬态特性②距离表示机能TIMEDOWMEN(时间领域)打开时,横轴为时间,可以变换成距离轴(m)横的表示(值和单位)可变,纵轴的波形数据不变③时间轴领域的放大时间更变波形可以放大表示,操作方法:˙押[FUNCTION],打开功能软键˙押{TRANSFORM}键,打开时间领域变换软键˙各CH间独立设定{TRANSFORMON/OFF}时间领域开启开关ON:时间领域表示OFF:频率领域表示{TRANSFORMMODE[]}打开时间领域模式{TRANSFORMSTIMMULUS[]}打开STIMMULUSMENU可设定距离表示{WINDOW}打开窗口功能{GATE[]}打开闸控功能8.CDMAIFFILTER解析功能˙CDMAIFFILTERGATEFILTER的DELAY时间内频率特性˙CDMAIFFILTER振幅解析功能˙中心频率˙带通频宽˙插入损失˙带通频宽内的涟波˙保证衰减量9.SWEEP扫描信号源的扫描模式有五种:˙线性扫描测定点间等间隔频率扫描˙对数扫描测定点间频率对数间隔扫描˙USER扫描测定点间由USER 自订最大可分成30等份˙程序扫描测定点间最大可分成30段设定˙POWER 扫描LEVEL特性测定时使用10.INSTRUMENTSTATEBLOCK系统控制功能˙[SYSTEM]押[SYSTEM]键,打开系统软键˙{SYSTEMDRIVE}打开系统驱动格式设定键˙{SETCLOCK}时间日期设定键˙{LIMITMENU}打开LIMITLINE服务设定键①SYSTEMDRIVEMENU{DEFAULTDRIVE}驱动位置设定回到出厂设定{FORMATTYPE}格式化的选择˙DEFAULTDRIVEMENU{A:}FD选择键(720K,1.2MB,1.44MB){B:}B驱动选择键,(2MB){C:}C驱动选择键,记忆卡(8MB){D:}D驱动选择键与C共享(8MB)˙FORMATTYPE MENU{1.44MB}FD2HD1.44MB选择键{720KB}FD2DD720KB 选择键②SETCLOCKMENU{YEAR}年设定键1999~2029范围可设定{MONTH}月设定键{DAY}日设定键{HOUR}时设定键{MINUTE}分设定键{SECOND}秒设定键③LIMITMENU{LIMITLINEON/OFF}LIMITLINEON/OFF设定键{LIMITTESTON/OFF}LIMITTESTON/OFF设定键{BEEP[]}LIMITTEST时,警告声的设定{LIMITMODEMENU}LIMITMODE设定键{EDITLIMITLINE}LIMITLINE编辑设定键{SELECTDATA1ST/2ND}两个波型选择比较设定键{LIMITLINEOFFSETS}LIMITLINE补赏调整设定键④SYSTEMCONFIGMENU{KEYBOARD101/106}KEYBOARD101型英文/106型日文选择键{COLORSCHEME}LCD颜色的选择键{CUSTOMTIRMWARE}客户用的软件选择键⑤SERVICEMENU{INTERNALTEST}自我诊断软键{SERVICEMODE}自我诊断模式软键{VERIFICATION}自我校正误差值的验证{FIRMWAREREVISION}轫体的版本确认11.GPIBBlock①[RUN]呼叫BASIC控制软键②Controllermenu控制软键{RUN}:开始执行测试程序{LOADMENU}:显示程序文件并下载测试程序{LIST}:列出程序文件{CLS}:清除屏幕上的文字{CONT}:重新执行测试程序{STOP}:停止执行测试程序③Loadmenu下载测试程序软键{LOAD}:由光标选择下载测试程序{CURSOR↑}:由光标向上选择测试程序{CURSOR↓}:由光标向下选择测试程序{DRIVFCHANGE}:更换驱动程序位置参考步骤④④{A:}:选择A:驱动(软盘机驱动){B:}:选择B:驱动(RAM模块驱动){C:}:选择C:驱动(FLASH模块驱动)8MB{D:}:选择D:驱动(FLASH模块驱动)依内部记忆体为背景①[LCL]呼叫GPIB操作软键②GPIBMenuGPIB操作软键{SYSTEMCONTROLLER}:设定由R3765/67CG做系统控制{TALKERLISTENER}:设定R3765/67CG至TALKER/LISTENER{SETADDRESSES}:呼叫GPIB地址设定软键③Addressmenu:GPIB地址设定软键{ADDRESSR3765/67CG}:设定R3765/67CGGPIB的地址{ADDRESSPLOTTER}:设定PLOTTER的GPIB地址{ADDRESSPRINTER}:设定PRINTER的GPIB地址12.Save/Recall储存呼叫功能键˙Savesregister:储存校正与测试数据至R3765/67CG记忆体˙Storefile:储存校正与测试数据至磁盘键1.SelectionofSaveType:选择储存型式①[SAVE]储存设定功能呼叫键②Savemenu储存设定功能键{SAVEREGISTER}:开启记忆设定地址{CLEARREGISTER}:清除记忆体{STOREFILE}:存盘(软盘片){PURGEFILE}:开启储存档案{FORMATDISK}:格化式ExecutingSaveRegister执行储存校正与测试数据至本机记忆体①[SAVE]呼叫储存设定功能键②{SAVEREGISTER}:储存校正与测试数据至R3765/67CG记忆体③Saveregistermenu:开启记忆设定地址{SAVEREG-1}:储存至记忆体位子1{SAVEREG-2}:储存至记忆体位子2⌇{SAVEREG20}:储存至记忆体位子20{RENAMEREG}:更改记忆体名称ExecutingStoreFile执行储存校正与测试数据至磁盘①[SAVE]呼叫储存设定功能键②{STOREFILE}存盘(软盘片)③Storefilemenu存盘设定功能键{ROLL↑}上移键{ROLL↓}下移键{DEFINESTORE}定义储存模式(看步骤④){EDITNAME}名称编辑{NAME↑}光标向上选择名称{NAME↓}光标向下选择名称{CANCEL}取消存档④Filedatamenu档案数据设定功能键{STATEON/OFF}设定条件储存键{RAWARRAYON/OFF}波形数据储存键{CORRCOEFON/OFF}校正数据储存键{DATAARRAYON/OFF}数据列储存键{MEMARRAYON/OFF}储存在记忆体列的数据储存键SettingRegisterName记忆体名称设定功能键①[SAVE]呼叫储存设定功能键②{SAVEREGISTER}开启储存设定功能键③{RENAMEREG}更改记忆体名称④Nameed itingmenu名称编辑设定功能键{EDITNAME}名称编辑(看步骤⑤){CURSOR↑}上移键{CURSOR↓}下移键⑤Charactereditingmenu特殊编辑设定功能键{DONE}完成编辑键{CURSOR→}游标向右位移{CURSOR←}游标向左位移{BACKSPACE}回复键{DELETECHAR}删除键{CLEARNAME}删除名称键{CANCEL}取消编辑Settingfilename文件名称设定功能键①[SAVE]呼叫储存设定功能键②{STOREFILE}存盘(软盘片)③{NAME↑},{NAME↓}文件名称选择光标上或下④{EDITNAME}名称编辑⑤Charactermenu特殊设定功能键{DONE}完成编辑键{CURSOR→}游标向右位移{CURSOR←}游标向左位移{BACKSPACE}回复键{DELETECHAR}删除键{CLEARNAME}删除名称键{CANCEL}取消编辑ClearingSavedRegister清除已储存的数据①[SAVE]呼叫储存设定功能键②{CLEARREGISTER}清除已储存的数据③Clearregistermenu清除已储存数据位置的选单˙Cl earregistermenu(1of4)选单共有四页20个位置{CLEARREG-1}清除位置1的数据{CLEARREG-2}清除位置2的数据⌇{CLEARREG-20}清除位置20的数据PurgingStoredFile开启档案①[SAVE]呼叫储存设定功能键②{PURGEFILE}开启档案(磁盘片)③Purgesfilesmenu 开启档案设定功能键{PURGE}开启档案{CURSOR↑}选择光标向上{CURSOR↓}选择光标向下ExecutingRecall执行呼叫档案①[RECALL]呼叫记忆体功能键②Recallmenu呼叫记忆体设定功能键˙Recallmenu(1of4)选单共有四页20个位置{RECALLREG-1}呼叫记忆体位置1{RECALLREG-2}呼叫记忆体位置2⌇{RECALLREG-20}呼叫记忆体位置20{RECALLPOWEROFF}呼叫关机前的画面{LOADFILE}下载档案③LoadFileMenu下载档案设定功能键{LOAD}下载{CURSOR↑}选择光标向上{CURSOR↓}选择光标向下{Return}回上页13.HARDCOPY快速拷贝①[COPY]拷贝②Copyme nu拷贝设定功能键{PRINT}打印{PLOT}绘图{SELECTQUADRANT}打印/绘图位置选择{DEFINEPLOT}绘图定义键{CONFIGUREPLOT}绘图连结设定键{PRINT/PLOTSETUP}打印/绘图设定键{BITMAPFILE}影像文件储存设定键PrintSetup打印设定键①[COPY]拷贝②{PRINT/PLOTSETUP}打印/绘图设定键③{Setupmenu}功能设定键{PRINTERSETUP}打印设定键{PRINTSPEEDFAST/SLOW}打印速度选择键④Print ersetupmenu打印设定功能键{DPI}打印分辨率{UPPERMARGIN}打印上限边缘设定键{LEFTMARGIN}打印左边边缘设定键{ZOOMSCALE}打印尺寸大小设定键(1,2,3){LANDSCAPEON/OFF}打印图形排列设定键{FORMFEEDON/OFF}打印合成图面设定键{PRINTER}打印设定键⑤Printermenu打印设定功能键{ESC/PJ84}支持打印机EPSONESC/PJ83/J84Seiko-Epson,s24点阵打印机{ESC/PV.2}支持打印机EPSONESC/PV.2Seiko-Epson,s24/48点阵打印机{PCL}支持打印机HPLaserJet句柄为PCL{PRINTCOLORON/OFF}彩色打印设定键BitmapFileSetup影像图形文件储存设定键①[COPY]拷贝②{BITMAPFILE}影像文件储存键③Bitmapfilemenu}影像文件储存设定键{SAVETODISK}影像图形储存至磁盘{COMPESSIONON/OFF}影像文件储存压缩键{TRUNCATEON/OFF}影像颉取设定键四,基本量测步骤①RETURNLOSSTEST反射损失.驻波比.史密司图(可作主阻抗分˙Initialize(初始值设定)押[PRESET]键˙[CENTERFREQ](中心频率设定)先押[CENTERFREQ]键再押数字键设定˙[SPAN](频宽设定)先押[SPAN]键再押数字键设定˙[CAL](校正设定)先押[CAL]键再押CALMENU键做1PORTFULLCAL押[OPEN].[SORT].[LOAD]必须接上CALKID最后再押DONE即完成校正工作˙测试接上待测物即可测试˙[MKR](标点读值)押[MKR]即可取得测试值②TRANSMISSIO NTEST插入损失.增益.相位.群延迟等测试分析˙Initialize(初始值设定)押[PRESET]键˙[START](起始频率设定)先押[START]键再押数字键设定˙[STOP](结束频率设定)先押[STOP]键再押数字键设定˙[CAL](校正设定)先押[CAL]键再押{CALMENU}键做2PORTFULLCAL在PORT1先押{REFLECT’N}装上OPENKID押{S11(PORT1)FWD:OPEN}装上SHORTKID押{S11(PORT1)FWD:SHORT}装上LOADKID押{S11(PORT1)FWD:LOAD}在PORT2装上OPENKID押{S22(PORT2)REV:OPEN}装上SHORTKID押{S22(PORT2)REV:SHORT}装上LOADKID押{S22(PORT2)REV:LOAD}再押{DONEREFLECT’N}再押。
网络分析仪E5071C帮助文档_基本量测步骤
屏幕区域：元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口，所以称之为通道窗口。
通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。
在下图中，通道 1（上方窗口）为工作通道。
要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题，并将标题显示在标题栏上。
有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。
迹线名右侧的 指示该迹线为工作迹线（正在为该迹线执行设置）。
要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。
单击迹线名所在的线（鼠标指针从 更改为 ）也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。
迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正：开（开路 (n) 响应校准）RS 误差校正：开（短路 (n) 响应校准）RT 误差校正：开（直通 (n) 响应校准）ER 误差校正：开（增强的响应校准）误差校正：开（1 端口校准）F1F2 误差校正：开（全 2 端口校准/2 端口TRL 校准）F3 误差校正：开（全 3 端口校准/3 端口TRL 校准）F4 误差校正：开（全 4 端口校准/4 端口TRL 校准）打开/关闭迹Nothing 数据迹线：开；存储迹线：关线M 数据迹线：关；存储迹线：开D&M 数据迹线：开；存储迹线：开关 数据迹线：关；存储迹线：关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算D- M (D- M&M) 执行 Data- Mem 计算存储迹线为“ON”（开）时，请参见() 内的内容D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0（零）的数值。
网络分析仪测试介绍
.
90
o
等反射系数圆
1.0 .8 .6 .4
半径: 半径: 反射大小 相角: 相角: 反射相位
0
o
+ 180 o 0 +R
0
.2
∞→
∞
-90o
-jX
电感区
等电抗圆 等电阻圆
Rectilinear impedance plane
Γ=
Z L = Zo 0
Smith Chart 圆图上 一点位 置反映对应的阻抗(R+jx)和 阻抗(R+jx) 置反映对应的阻抗(R+jx)和 反射(模和相位) 反射(模和相位)
入射信号泄漏) (入射信号泄漏) 被测件反射方向) (被测件反射方向)
Directivity 方向性
反映定向耦合器 反映定向耦合器 分离两个相反传输 方向信号的能力. 方向信号的能力.
(定向耦合器输入端) 定向耦合器输入端) 定向耦合器 反射方向
0 DUT RL = 40 dB Device
被测件端口 输入方向
反射损耗 阻抗 R+jX, G+jB
增益 S参数 参数 S21,S12 相位 Phase
群延时 Delay 传输系数 Τ,τ
page 15
S参数的定义
a1
输入 反射
S
21
传输
DUT
b2 Z0
Load
正向
S 11 = S 21 =
S 11
b1
a2 = 0
Reflected Incident Transmitted Incident
线性工作区 (slope = small-signal gain)
网络分析仪使用说明书
1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域1·ACTIVE CH/TRACE ：活动通道区； 2·软驱； 3·RESPONSE ：响应区； 4·NAVIGATION ：导航区；5·ENTRY ：输入区； 6·STIMULVS ：激励区；7·MKR/ANALYIS ：标定点/分析；8·INSTRSTATE ：设备状态区。
注：见“11 按键翻译”。
1 2 36 4 57 8软菜单USB 接口矢量网络分析仪使用说明书版次V1.0 页次2/165.21 2 3 4 5Tr1 S11 SWR 1．000/Ref 1.0000Tr2 S21 Logmag 10dB/Ref 0.00dBTr3 S22 SWR 1．000/Ref 1.00001．表示通道编号；2．表示通道类型；3．表示通道的格式；4．表示通道在显示屏上每格所表示的数值；5．表示通道在显示屏上参考线所在的格子数值。
数字移动通信测试仪设备：R3465 3463 模块化谱面分析仪说明书
v Modulation spectrum measurementv DECT setting screenv DECT FM deviation measurementv CDMA setting screenv CDMA code domain power measurement110Spectrum Analyzers1 dB gain compression: >10 MHz-5 dBm (input mixer level)Spurious response:Second harmonic distortion;Third order distortion (12.5 kHz separation, 300 Hz resolution bandwidth, video bandwidth 3 Hz max.);Image/multiple out of band response;10 MHz to 8 GHz < -70 dBcResidual response;(no input signal, input ATT 0 dB, 50 Ω termination)1 MHz to 3.0 GHz < -100 dBm 300 kHz to 8 GHz < -90 dBmAmplitude AccuracyFrequency response (10 dB input ATT):In-band flatness;Band switching error (calibration signal reference);± 3 dB (9 kHz to 8.0 GHz)Calibration signal accuracy (30 MHz): -10 dBm ± 0.3 dBIF gain uncertainty (after automatic calibration, at 1 kHz to 5 MHz RBW):Scale display accuracy (after automatic calibration):Input attenuator switching error (with 10 dB reference, at 20 to 70 dB):Frequency range: 9 kHz to 8.0 GHz, ± 1.1 dB/10 dB steps,maximum 2.0 dBRBW switching error (RBW: 300 kHz reference, after automatic calibration, 3 x RBW ≥ span):R3465/3463SpecificationsDynamic RangeAverage display noise level:(Resolution bandwidth 1 kHz, 0 dB input atten, video bandwidth 1 Hz)Frequency range10 kHz 100 kHz 1 MHz to 3.0 GHz 1.7 to 7.0 GHz 6.9 to 8.0 GHzFrequency band00012Displayed average noise level-70 dBm -80 dBm- {115 - 1.55 x f (GHz)} dBm-115 dBm -115 dBmFrequency range 10 MHz to 3.0 GHz>1.7 GHzThird order distortion<-75 dBc <-75 dBcMixer level -30 dBm -30 dBmFrequency range 10 MHz to 3.0 GHz>1.7 GHzSecond harmonic distortion<-70 dBc <-90 dBcMixer level -30 dBm -10 dBmFrequency range 9 kHz to 3.0 GHz 50 MHz to 3.0 GHz 1.7 to 7.0 GHz 6.9 to 8.0 GHzFrequency response± 1.5 dB ± 1.0 dB ± 1.5 dB ± 1.5 dBFrequency band00120 to -50 dBm15 to 35°C± 0.5dB0 to 50°C ± 0.6dBMeasuring Functions:CW mode: Spectrum measurement, OBW, ACP, HARM measurement Transient mode: Time domain measurement,Digital modulation analysisFrequencyFrequency range:9 kHz to 8 GHz (R3465)9 kHz to 3 GHz (R3463)Built-in YIG synchronous preselector at 1.7 to 8 GHz (R3465)Frequency reading accuracy:(Start, stop, center frequency, marker frequency) ± (frequency read × frequency reference accuracy + span × span accuracy +0.15 × RBW + 10 Hz)Marker frequency counter:Resolution;1 Hz to 1 kHzAccuracy (S/N ≥ 25 dB) ;±(marker frequency × frequencyreference accuracy + 5 Hz + 1 LSD)*Delta counter ;±(∆ frequency × frequency referenceaccuracy + 10 Hz + 2 LSD)** LSD: Least significant digitFrequency reference accuracy:± 2 × 10–8/day, ± 1 × 10–7/year± 5 × 10–9/day (OPT. 21)Frequency stability:Residual FM (zero span) ;<3 Hz × Np–p/0.1 s Drift (after 1 hour warm–up) ;span ≤ 5 MHz,<20 Hz × (sweep time (minutes))Spectral purity:<–100 dBc/Hz (10 kHz offset)<–110 dBc/Hz (100 kHz offset)Frequency span:Linear span Range; 2 kHz to 8 GHz, zero spanAccuracy;± 4% (span > 5 MHz)± 1% (span ≤ 5 MHz)Resolution bandwidth (3 dB):Range; 300 Hz to 3 MHz, 5 MHz (1, 3, 10 sequence)Accuracy;± 20% (RBW 1 kHz to 1 MHz)± 30% (RBW 300 Hz, 3 MHz, 5 MHz)Selectivity; <15:1 (300 Hz to 5 MHz)Video bandwidthRange; 1 Hz to 3 MHz, 5 MHz (1, 3, 10 sequence)Frequency sweep:Sweep time: 50 ms to 1000 s (CW mode, spectrum measurement)Accuracy: ± 5%Sweep trigger: Free run, line, single, video, external Trace speed: 10 times/sec Gated sweep:Gate position/resolution 1 µs to 65 ms/1 µs Gate width/resolution 2 µs to 65 ms/1 µs Trigger: Internal IF detection, externalAmplitudeMeasurement range: +30 dBm to avg. display noise level Maximum safe input:Avg. continuous power (input ATT ≥ 10 dB): +30 dBm (1 W)DC input: 0 VDisplay range: 10 × 10 div Log ;10, 5, 2, 1, 0.5/divLinear; 10% of reference range/div Reference level range:Log; –105 dBm to +60 dBm (0.1 dB steps)Linear; 1.25 µV to 223 V (approx. 1% of full–scale steps)Input attenuator range: 0 to 70 dB (10 dB steps)Measurement For Digital Mobile CommunicationsRBW 300 Hz to 3 MHz15 to 35°C < + 0.3 dB0 to 50°C < + 0.5 dBLog Linear15 to 35°C ± 0.2/1 dB± 1/10 dB ± 1.5/80 dB± 15% of reference level (within 8 div)0 to 50°C ± 0.3/1 dB ± 1.2/10 dB ± 1.5/80 dB ± 20% (within 8 div)111Spectrum AnalyzersPulse quantization error(PRF > 500/sweep time in pulse measurement mode):Log;1.2 dBp-p (RBW ≤ 1 MHz)3 dBp-p (RBW = 3 MHz)Linear;4% of reference level (RBW ≤ 1 MHz)12% of reference level (RBW = 3 MHz)Time Domain MeasurementAmplitude resolution: 12 bits Sweep time: 50 µs to 2 sTrigger: Free run, single, video, IF detection, external Hold time: 200 ns to 650 msAnalog DemodulationSpectrum demodulation:Modulation type: AM and FMAudio output: Internal speaker, earphone jack, adjustable volume Marker pause time: 100 ms to 1000 sDigital Modulation AnalysisApplicable modulation system: π/4QPSK (PHS, PDC, NADC)Input range: 10 MHz to 7.5 GHz, at -30 to +30 dBm Average power: (after calibration, automatic setting)Measurement accuracy; (Transient mode)± 0.8 dB (in PHS, PDC, NADC bands, 15 to 35°C)± 1.0 dB (in PHS, PDC, NADC bands, 0 to 50°C)OBW: Standards measurement possible ACP:(Transient (frequency)/CW mode)Spurious: -20 to -65 dBc (-70 dBm or more, Transient mode)Modulation analysis:GPIB: IEEE-488 bus connector, rear panel RS232: D-SUB 9 pin, rear panel P-I/O: D-SUB 25 pin, rear panel EXT key: DIN, front panelGeneral SpecificationsTemperature: Operating temperature 0 to 50°C, 85% RH max.Power supply: AC 100/220V, switched automatically Voltage: 100 to 120 V, 220 to 240 V Power consumption: 300 VA (max.)Frequency: 50/60 HzWeight: 17 kg max. (R3465), 16.5 kg (R3463), (excluding options,front cover and accessories)External dimensions: Approx. 177 (H) × 350 (W) × 420 (D) mm(excluding handle, feet and front cover)Memory card drive: 2 slots, front panel Connector ; JEIDA Ver. 4.2/PCMCIA 2.1Digital Modulation Analysis Function Provided StandardR3465/3463PHS 0 to -57 dB (600 kHz offset)0 to -62 dB (900 kHz offset)PDC 0 to -60 dB (50 kHz offset)0 to -64 dB (100 kHz offset)NADC 0 to -55 dB (30 kHz offset)0 to -60 dB (60 kHz offset)0 to -60 dB (90 kHz offset)(NADC RBW = 1 kHz)AccessoriesPower cable: A01412Input cable: MC-61Converter adapter: JUG-201 A/U Power fuse: 21806.3 (6.3 A)OptionsOption 08 Rx Control Option (for R3560)Option 09 CDMA Test Source Control Option (for R3561L)Option 15 Program Loader OptionOption 21 ±5 × 10-9/Day X'tal Option *2Option 51 GSM Option *2, *3Option 52 DECT Option *2Option 56 GSM Only Option *1, *2, *3Option 57 DECT Only Option *1, *2Option 58 GSM/DECT Only Option *1, *2, *3Option 61 CDMA OptionOption 73 FM Deviation Measurement OptionOption 75 Constellation Option (for PDC/PHS/NADC)Option 76 Graphics Option (for PDC/PHS/NADC)Option 77 GSM Graphics Option *2Option 85 JIS Rack Mount Set Option 86 EIA Rack Mount Set*1: When this option is mounted, functions for measuring PHS, PDC and NADC standards are not available.*2: Option can only be set on R3465.*3: GSM option includes GSM, DCS1800, and DCS1900 (PCS1900 in the U.S).Application SoftwarePR34650440-ICPHS Auto Test (Tx, manual mode)PR34650441-IC PHS Remote Test (Tx, remote mode)PR34650442-IC PHS Auto/Remote Test (Tx, manual/remote)PR34650450-IC PHS TRx Auto Test (manual mode)*1PR34650451-IC PHS TRx Remote Test (remote mode)*1PR34650452-IC PHS TRx Auto/Remote Test (manual/remote mode)*1PR34650120-IC PDC-MS TRx Auto Test (manual mode)*1PR34650121-IC PDC-MS TRx Remote Test (remote mode)*1PR34650122-IC PDC-MS TRx Auto/Remote Test (manual/remote mode)*1PR34650710-IC CDMA-BS Tx Auto Test (manual mode)*2PR34650711-IC CDMA-BS Tx Remote Test (remote mode)*2PR34650712-IC CDMA-BS Tx Auto/Remote Test(manual/remote mode)*2PR34650160-IC PDC-MS Technical Conformance Measurement Software *3PR34650460-IC PHS Technical Conformance Measurement Software(for PS, low power CS)*3PR34650470-IC PHS Technical Conformance Measurement Software(for high power CS)*3PR34650770-IC CDMA-BS Technical Conformance Measurement Software *4PR32630300-IC GSM/DCS1800-MS Software (manual mode)*5PR32630310-IC GSM/DCS1900-BS Software (manual mode)*5PR32630500-IC DCS1900-MS Software (manual mode)*5PR32630510-ICDCS1900-BS Software (manual mode)*5*1: Requires the R3560 Test Receiver. Earlier versions of the R3465/3463 firmware may not support this software. Inquire for details.*2: Earlier versions of the R3465/3463 firmware may not support this software. Inquire for details.*3: This software is for both manual and remote mode. The software requires additional measurenent instruments and system calibration. Inquire for details.*4: This software is for manual mode. This software requires additional measurement instruments and system calibration.Inquire for details.*5: Requires GSM Option. Measurement range is to 3GHz. This Software can only be set on R3465.All application software requires the R3465/3463 program loader(option 15) be installed.PHSPDC/NADCRang AccuracyFrequency errorReference accuracy× carrier frequency ± 5 Hz Modulation accuracy 0 to 30%± 1% ± measured value × ± 2%± 1 ppmTransmission measurementAccuracy Reference accuracy× carrier frequency ± 5 Hz 0 to 30%± 0.5% ± (measured value) × ± 2% ± 1 ppmnormal expand± 13 kHz± 100 kHz (± 500 kHz)± 1.4 kHz ± 5 kHz (± 50 kHz)Range Accuracy ( ): Frequency error measurement only in wide mode。
网络分析仪测量
网络分析仪测量是德科技网络分析仪测量：滤波器和放大器示例引言对于通信系统而言，元器件的幅度和相位特性是影响性能的重要因素。
矢量网络分析仪可提供此类器件的相关信息，包括放大器和晶体管等有源器件，以及电容器和滤波器等无源器件。
而且，由于增加了时域功能，网络分析仪还能在测量过程中去除不需要的响应，只留下需要的信息。
本应用指南说明了对射频滤波器进行的扫频测量，以及对通信频段放大器进行的扫描功率测量。
测量滤波器对滤波器的特性进行全面的表征通常可以借助扫频测量来实现。
图1 显示了滤波器的频率响应。
在左侧和底部，我们可以看到以对数幅度格式表示的传输响应；在右侧，我们可以看到反射响应（回波损耗）。
最常测量的滤波器特性是插入损耗和带宽，如下图所示，其垂直标度经过扩展。
另一个经常测量的参数是带外抑制。
这项测量用于了解滤波器在其带宽内传输信号，同时在其带宽外抑制信号的能力如何。
测试系统的动态范围通常决定了其评测这一特性的能力。
以下回波损耗图显示了典型的无源反射滤波器特征，从图中可见其在阻带中显示为高反射（接近0 dB），而在通带中表现出良好的阻抗匹配。
吸收式滤波器则是一种不同的滤波器，其在阻带和通带中都能很好地匹配，可在广泛的频率范围中提供良好的匹配。
参考 0 dB图 1. 通过频率扫描测试滤波器目录误差来源和类型04误差校正类型05单端口校准05适配器效应06双端口校正07电子校准08评定测量不确定度09执行传输响应校准11增强型传输响应校准12测量12全双端口校准13 TRL 校准13校准不可插入式器件14未知直通校准14移除适配器的校准15建议读数15恒定幅度响应在滤波器带宽内的变化会导致信号失真。
想要准确测量滤波器通带，通常必须要进行误差校正。
如果不经校准便使用网络分析仪来测量滤波器通带，那么取决于使用的网络分析仪和测试电缆，响应可能会存在非常大的差异（图 2）。
在进行响应校准（归一化）后评测同一个滤波器时，测试系统的传输跟踪频率响应误差会从响应测量结果中消除，从而使得幅度失真窗口显著变窄。
网络分析仪校准及测试
网络分析仪校准及测试编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（网络分析仪校准及测试）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为网络分析仪校准及测试的全部内容。
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN（7/16)，我公司常用校准方式有2种,一种为SMA型校准,一种为N型校准,根据不同产品输入输出接头形式选用不同的校准件,我公司常见接头形式及配置具体1。
2。
1校准方法：(1)校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3)再根据不同产品，按《调试作业指导书》规定要求设置仪器，S 参数、带宽、频点、功率、扫描点,驻波(回波)参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N型校准步骤第一步：PORT1端口的校准将仪器按键面板按 Cal 硬键,在屏幕右侧出现的软菜单里选择→ → → →将校准件“OPEN"件与电缆Port 1 端口完好连接，按 ，待该软键上出现“√"时，将“OPEN”取下，再将“Short”件与电缆Port 1端口完好连接,按 键,待该软键上出现“√”时，将“Short"取下，再将“Load”件与电缆Port 1端口完好连接，按 键，待该软键上出现“√"时，将“Load”取下,PORT1端口校准完成,将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准 将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口,略。
网络分析仪操作基础
S 11 =
Reflected Incident
=
b1 a1
S 21
=
Transmitted Incident
=
b
2
a1
a2 = 0 a2 = 0
S 22 =
Reflected Incident
=
b2 a2
S 12
=
Transmitted
Incident =
b
1
a2
a1 = 0 a1 = 0
a1 = 0
即ZL=Z0时，
Γ=0，RL
→∞ ，SWR=1。传输线就处于匹配
工作状态。
特征：
沿线只有入射的行波而没有反射 波；入射的能量全为负载所吸收， 故传输效率最高； 沿线上任意点 的输入阻抗等于线的特性阻抗而 与离负载距离无关；
沿线电压和电流的振幅值不变；
传输线三种状态
二． 纯驻波状态
○ 路：负载阻抗ZL=0时，Γ=-1， RL=0，SWR →∞ 。 ○ 路：负载阻抗ZL=∞， Γ=1， RL=0 ，SWR →∞
一．高频，为什么要功率测量？ ○ 电压和电流可能随无损传输线的位置改变，但功率仍保持常数值。在射频和微波频率，作为 基本量的功率更容易测量，更易了解，更有用。
二．在低频上，波长非常长，简单的导线便适于传导功率 三．在较高频率上，波长与高频电路中导体的长度相当或者更小，功率传输可认为是以行波方式进 行。 四．需要高效率的功率传送是在较高频率上使用传输线的主要原因之一
史密斯圆图
Smith Chart
+jX
0
+R ¥ ®
能读反射系数，但不能直接显示读取阻抗值
.
极坐标平面 90o
R3765网络分析仪操作培训
R3765/67G 網路分析儀操作手冊一 , 前面板說明1. POWER SWITCH 電源開關2. SOURCE 信號源輸出端子TEST PORT 1.2.3.4 四極測試端子3. A / B PORT 測試輸入端子4. DISPLAY 顯示板5. BACK LIGHT 顯示板背光開關6. FLOPPY DISK DRIVE 軟碟機(3.5吋)7. ACTIVE CHANNEL BLOCK 量測通道的設定區 CH1 / CH2 / CH3 / CH48. RESPONSE BLOCK 量測條件資料分析設定區9. STIMULUS BLOCK 信號源的頻率10. INSTRUMENT STATE BLOCK 本機系統介面設定區11. GP-IB BLOCK 電腦控制設定區12. ENTRY BLOCK 數值 / 標誌移動設定區13. SOFT KEY 軟體功能鍵14. SOFT MANAUAL 軟體功能表可由軟體功能鍵來選擇設定二, 背面板說明1. KEY BOARD CONNECT 鍵盤連接端子,可輸入抬頭,儲存名稱,文字輸入等2. VIDEO CONNECT VGA信號輸出端子,可連接顯示器3. PRINTER CONNECT 印表機連接端子4. PARALLEL I/O CONNECT 並列I/O端子,作自動控制通信用5. RS-232 CONNECT 9 PIN RS-232端子,可接受電腦控制6. GP-IB CONNECT GP-IB介面端子,可與其他機器,電腦連接控制使用7. AC CONNECT AC電源輸入端子,保險絲在上方8. TEST SET CONNECT 測試設定端子9. PROBE CONNECT DC ± 12V 量測用電源10. 10 MHz OUT (OPT) CONNECT 10 MHz基準頻率,輸出端,預定端子11. EXTERNAL STD IN CONNECT 外部基準頻率輸入端12. TEST PORT 1 BLAS 測試端1的偏壓輸入端( MAX ±30V 0.5A DC)13. FUSE HOLD 測試端1的保險絲14. TEST PORT 2 BLAS 測試端2的偏壓輸入端 / MAX±30V 0.5A DC)15. FUSE HOLD 測試端2的保險絲16. FAN 散熱風扇三. 畫面表示說明1. RERAL TIME 日期,時間顯示2. CHANNEL 通道表示 CH1 / CH2 / CH3 / CH43. PRAMETER TEST 測量參數表示S11 / S12 / S21 / S224. FORMAT 測量模式表示5. SCAL REFERANCE 縱座標參考位準表示6. SCAL / DIV 縱座標格數表示,每格10Db7. LOAD MENUAL 內部軟碟機檔案表示8. ACTIVATE MARKER 量測標誌值表示9. MARKER LIST 量測標誌列表表示10. SOFT MENUAL 軟體功能鍵11. ACTIVATE AERA 功能鍵輸入區12. STATE AREA 本機狀態表示區13. TRACE AREA 時基線波形表示區14. LABEL WINDOW 名稱及檔案文字表示15. START / CENTER 信號源的起始 / 中心頻率表示16. POWER / CW 信號源的功率輸出表示17. STOP / SPAN 信號源的終止 / 頻寬表示˙按鍵功能說明1. ACTIVE CHANNEL BLOCK 量測通道選擇區(1)〔CH1〕押CH1可選擇CH3量測通道的設定(2)〔CH2〕押CH2可選擇CH4量測通道的設定2. ENTRY BLOCK(1) 數值輸入區〔0〕~〔9〕數字鍵〔.〕小數點〔-〕負符號〔BS〕回覆鍵〔ENTRY OFF〕數值輸入刪除鍵※以上輸入數值後,要按單位鍵才算完成輸入(2) 單位鍵〔GHz〕 (109) P(10-12)〔MHz〕 (106) n(10-9)〔KHz〕 (10³) μ(10-6)〔X1〕 (100) 〔X1〕(100)(3) STEP KEY〔↑〕〔↓〕數值上下調整鍵,不必再押單位鍵(4) DATA KNOB 數值設定旋轉鈕,不必再押單位鍵3. STIMULUS BLOCK 信號源設定區(1)[MENU〕信號源設定鍵{POWER} 輸入功率及輸出端的設定{SWEEP TIME} 掃描時間的設定,AUTO設定時,由量測SPAN來決定 {SWEEP TYPE} 掃描模式設定{TRIGGER} 掃描觸發模式設定(參照②){POINTS} 掃描點數設定3,6,11,21,51,101,201,301,401,601,801,1201 點數{COUPLED CH ON/OFF} CH1和CH2量測關係一致或不同設定開關{CW FREQ} POWER掃描時的載波頻率設定{RESTART} 重新量測掃描鍵(2)[START〕啟始掃描設定(啟始頻率)啟始頻率及啟始POWER的設定,在時域ON時,時間軸的啟始位置設定,(3)[STOP〕結束掃描的設定(結束頻率)(4)[CENTER〕中心掃描點的設定(中心頻率)(5)[SPAN〕掃描頻寬設定※掃描範圍是由〔START〕〔STOP〕和〔CENTER〕〔SPAN〕來設定① POWER MENU 輸出功率的設定{POWER} 頻率掃描時的輸出功率設定調整{ATTENUATOR PORT1} PORT1的衰減值設定(OPT 10){ATTENUATOR PORT2} PORT2的衰減值設定(OPT 10){ATTENUATOR PORT3} PORT3的衰減值設定(OPT 10/11)② TRIGGER MENU 觸發模式設定{CONTINUOUS} 連續觸發掃描{SINGLE} 單一觸發掃描{HOLD} 暫停掃描{INT TRIG} 依據信號源自動觸發掃描開始{EXT TRIG} 依據外部同步信號觸發掃描,外部同步信號在背面板I/O端子的18PIN輸入(PILSE 1MS以上){TRIGGER DELAY} 延遲觸發信號的時間設定,掃描開始4. RESPONSE BLOCK 量測區(1)〔MEAS〕量測方式設定{S11 REFL FWD} 輸入端S11設定,量測反射順向{S21 TRANS FWD} 輸入端S21設定,量測傳輸順向{S12 TRANS REV} 輸入端S12設定,量測傳輸反向{S22 REFL REV} 輸入端S22設定,量測反射逆向{S11 & S21 FWD} 輸入端S11和S21量測設定{S22 & S12 REV} 輸入端S22和S12量測設定{SUB MEAS ON/OFF} 副量測視窗開啟設定{CONVERSION〔〕} 量測阻抗S參數變換設定(參照③)※ R3765CG / R3767CG + OPT 11時{S11(PORT1)} 量測參數S11設定{S22(PORT2)} 量測參數S22設定{S33(PORT3)} 量測參數S33設定{S21(P2←P1)} 量測參數S21設定{S21(P2→P1)} 量測參數S12設定{S31(P1→P3)} 量測參數S31設定{S13(P1←P3)} 量測參數S13設定{S32(P2→P3)} 量測參數S32設定{S23(P2←P3)} 量測參數S23設定{TEST-PORT CONNECTION(P1-P2)}量測端P1和P2連續切換{TEST-PORT CONNECTION(P1-P3)}量測端P1和P3連續切換{TEST-PORT CONNECTION(P2-P3)}量測端P2和P3連續切換{TWIN MEAS} 選擇双參數同時量測{S11 & S21(P2←P1)} S11,S21双量測設定{S22 & S12(P2→P1)} S22,S12双量測設定{S11 & S31(P1→P3)} S11,S31双量測設定{S33 & S13(P1←P3)} S33,S13双量測設定{S22 & S32(P2→P3)} S22,S32双量測設定{S33 & S23(P2←P3)} S33,S23双量測設定③參數變換設定{Z(REFL)} 依組抗變換量測反射特性變換式=1+ρ/1-ρxZ O {Z(TRANS)} 依組抗變換量測傳送特性變換式=2(1-T)/TxZ O {Y(REFL)} 依導納變換量測反射特性變換式=1-ρ/1+ρxZ O {Y(TRANS)} 依導納變換量測傳送特性變換式=T/2(1-T)x1/Z O {1/S} 反向S參數變換變換式=1/S{OFF} 變換功能OFF(關閉){Z0 VALUE} 特性組抗(Z0)的設定在這裡ρ: 反射係數T : 增益S : 反射係數和增益Z0 : 特性阻抗(2)〔FORMAT〕表示量測值格式目錄(參照A4)FORMAT MENU (1/2) 分兩層目錄(1/2)為第一層目錄{LOG MAG } 對數振幅表示設定{PHASE } 相位表示設定±1800變換{DELAY } 群延遲表示設定{SMITH(R+Jx)} 史密斯圖表示設定{SMITH(G+JB)} 導納圖表示設定{POLAR} 極座標圖表示設定{LIN MAG} 線性振幅表示設定FORMAT MENU(2/2) 第二層目錄{SWR} 駐波比表示設定{REAL} 量測值的實數表示設定{IMAG} 量測值的虛數表示設定{PHASE-∞,+∞} 連續相位表示設定,每點值±1800{LOGMAG & PHASE} 對數振幅和相位同時表示設定{LOGMAG & DELAY} 對數振幅和群延遲同時表示設定{LINMAG & PHASE} 線性振幅和相位同時表示設定(3)〔SCALE〕座標格數設定(參照A.4){AUTO SCALE } 自動設定掃描線}的最適當量測位置,表示在座標上 {/DIV } 縱座標每格的讀值設定※在史密斯圖及極座標圖表示時不能設定{REF VALUE } 表示座標的基準位置值的設定{REF POS } 表示座標的基準位置值的設定{MARKER→REF VALUE } 量測標誌的值移至基準位置※在史密斯的圖及極座標圖表示時不能設定.{REF LINE ON/OFF } 基準位置圖表示線開關設定※在史密斯的圖及極座標圖表示時不能設定.{TRACE 2nd/1st } 双掃描線時使用可做選擇※在史密斯的圖及極座標圖表示時不能設定.{FULLSCALE } 史密斯圖及極座標圖表示時圖形圖放大設定(4)〔DISPLAY〕顯示器目錄(參照A.4)˙DISPLAY MENU (1/2) 上層目錄{DUAL CH ON/OFF } 二個通道同時顯示(重疊表示)選擇開關(注){SPLIT CH ON/OFF } 上下分割畫面表示開關(注){DISPLAY〔〕} 掃描線資料選擇呼叫目錄,內含量測資料和記憶資料 {DEFINE TRACE[]} 掃描線資料計算呼叫目錄,內含量測資料和記憶資料的四則運算{DATA→MEMORY} 將量測資料丟進暫存記憶體,在二條掃描線時可選擇掃描的量測資料和記憶資料{TRACE 2nd/1st}來做比較分析{CONVERSION[]} 將量測後的資料做阻抗及導納的變換,呼叫參數目錄 (參照③){TRACE 2nd/1st} 二條掃描線時選擇鍵(注) 依副量測的選擇及SPLIT CH,DUAL CH ON/OFF設定MARK LIST的表示狀態,依畫面表示而不同.˙DISPLAY MENU (2/2) 下層目錄{GRATICULE ON/OFF} 座標表示的選擇開關※在史密斯的圖及極座標圖表示時不能設定.{LABEL} 抬頭輸入呼叫目錄{COLOR} 波形,標誌}和通道等顏色設定{DEFAULT COLOR} 將顏色設定初始化{MENU OVERLAT ON/OFF} 量測畫面目錄表示部分放大,ON時,線掃描線表示區放大,目錄部分省略,可再使用ENTRY OFF鍵來打開目錄 {SCALE UP ON/OFF} 量測畫面上下放大.ON時,抬頭及時間區會看不到{ANNOTATION ON/OFF} 量測畫面的注解表示開關.OFF時,掃描表示區向上下的註解區擴張(5)〔AVG〕平均值目錄(參照A.4){AVG STATE ON/OFF} 平均值量測開關{AVG COUNT } 平均值量測次數設定{AVG RESTART } 平均值重新量測{GROUP DELAY APERTURE} 在群延遲量測時,APERTURE的設定{SMOOTHING ON/OFF} 平滑度選擇開關{SMOOTHING APERTURE} 平滑與APERTURE設定{TRACE 2nd/1st} 二條掃描線時選擇開關{IF RBW[]} 解析頻寬的設定,0輸入時為AUTO5.[CAL] 校正目錄(參照A.4)在減少系統量測誤差的校正,有下列7種方法:˙NORMALIZE -------------------------------------------------①˙NORMALIZE & ISOL’N CAL-------------------------------------②˙1-PORT FULL CAL---------------------------------------------③˙2-PORT FULL CAL---------------------------------------------④˙3-PORT FULL CAL---------------------------------------------⑤˙4-PORT FULL CAL---------------------------------------------⑥˙AVGING------------------------------------------------------⑦˙SMOOTHING---------------------------------------------------⑧①②③④⑤&⑥的校正是再現誤差值校正,校正後得到一個標準值,再以校正的結果求得待測物的誤差值.⑦⑧的校正是用時間平均,移動平均,統計變動來減少量測的誤差注: ①②③④⑤&⑥項校正無法同時使用, ⑦⑧是可以獨立操作,所以可以同時使用.①NORMALIZE (傳送) 設定說明˙將機器測試模式設定成傳送測定˙測定PORT(端)間連接THRU標準接頭˙押〔CAL〕鍵,叫出校正軟鍵˙押NORMALIZE THRU 鍵:等待校正完成顯示”NORM MEMORIZED”即告OK˙連接待測物進行量測②NORMALIZE(反射)設定說明˙將機器測試模式,設定成反射設定˙測定PORT(端)連接OPEN標準接頭與SORT標準接頭˙押〔CAL〕鍵,叫出校正軟鍵˙使用OPEN標準接頭時,押NORMALIZE(THRU)鍵˙使用SHORT標準接頭時,押NORMALIZE(SHORT)鍵,等待校正完成顯示”NORM SHORT MEMORIZED”即告校正完成˙連接待測物進行量測.③NORMALIZE & ISOLATION CALIBRATION(傳送)設定說明˙將機器設定模式設定成傳送測定˙押{CAL}鍵叫出校正軟鍵˙押{CALMENUS}鍵叫出校正鍵˙押{2PORT CAL MENU}鍵叫出2PORT CAL校正鍵˙押{ MORMALIZE & ISOLATION CALIBRATION}鍵,叫出MORMALIZE & ISOLATION校正鍵˙用THRU標準接頭,連接PORT1與PORT2間測試線端子,押{THRU}˙用LOAD標準接頭,連接PORT1&PORT2測試端,押{ISOLATION}˙押{DONE NORM & ISO}鍵,完成校正.˙連接待測物,進行量測.④1-PORT FULL CALIBRATION 設定說明˙將機器測試模式,設定成反射測試˙押〔CAL〕鍵,叫出校正軟鍵˙押〔CAL MENUS〕鍵,叫出校正軟鍵˙押{1 PORT FULL CAL}鍵,選擇1 PORT CAL(校正)˙連接OPEN標準器到PORT 1,押OPEN鍵˙連接SHORT標準器到PORT 1,押SHORT鍵˙連接LOAD標準器到PORT 1,押LOAD鍵˙押{DONE 1 PORT}鍵,完成校正˙連接待測物,進行量測.⑤2-PORT FULL CALIBRATION使用(PORT1&PORT2)設定說明˙押〔CAL〕鍵,叫出校正軟鍵˙押{CAL MENUS}鍵,叫出校正軟鍵˙押{2 PORT FULL CAL}鍵,選擇2 PORT CAL(校正)軟鍵˙押{2 PORT FULL CAL}鍵,選擇2 PORT CAL(校正)˙押{REFLECT’N}鍵,叫出2 PORT REFLECT’N軟鍵˙連接OPEN標準器到PORT1,押{S11(PORT 1) FWD:OPEN}鍵˙連接SHORT標準器到PORT1,押{S11(PORT 1) FWD:SHORT}鍵˙連接LOAD標準器到PORT1,押{S11(PORT 1) FWD:LOAD}鍵˙連接OPEN標準器到PORT2,押{S22(PORT 2) REV:OPEN}鍵˙連接SHORT標準器到PORT2,押{S22(PORT 2) REV:SHORT}鍵˙連接LOAD標準器到PORT2,押{S22(PORT 2) REV:LOAD}鍵˙押{DONE REFLECT’N}鍵,完成反射校正.˙押{TRANSMISSION}鍵,叫出2 PORT TRANSMISSION軟鍵˙用THRU標準器連接PORT 1和PORT 2的測試線˙押{GROUP THRU}鍵,做GROUP THRU校正,若選GROUP THRU CAL則不頇再做以下四項校正˙押{FWD,TRANS THRU}鍵˙押{FWD,MATCH THRU}鍵˙押{REV,TRANS THRU}鍵˙押{REV,MATCH THRU}鍵˙{DONE TRANS}鍵,完成傳送校正.˙押{ISOLATION}鍵,叫出2 PORT ISOLATION軟鍵˙ISOLATION校正不做時,押{OMIT ISOLATION}→{DONE ISOLATION}ISOLATION校正時a.連接LOAD標準器到PORT 1, 押{FWD ISOL’N}鍵b.連接LOAD標準器到PORT 2, 押{REV ISOL’N}鍵˙押{DONE IOSLATION}鍵,回到2 PORT FULL CAL軟鍵˙押{DONE 2-PORT}鍵,完成2 PORT校正⑥CALIBRATION KIT 的選擇設定說明˙押〔CAL〕,叫出校正軟體˙押{CAL MENUS}鍵,選擇FULL CALIBRATION叫出校正軟鍵˙{CAL KIT}鍵,叫出CAL KET軟鍵˙CAL KIT軟鍵{N(50Ω)} N型50Ω接頭,叫出FEMAL(母)/MAL(公)選擇鍵{N(75Ω)} N型75Ω接頭,叫出FEMAL(母)/MAL(公)選擇鍵{3.5mm} 3.5mm接頭,叫出FEMAL(母)/MAL(公)選擇鍵{7mm} 7mm接頭,叫出FEMAL(母)/MAL(公)沒有選擇鍵{USER DEFINE} 使用者指定OPEN容量和電器長作誤差值補正,叫出各指定參數的軟鍵,依據使用者在{DEFINE STANDARD}中自行設定 {DON’T CARE} 不考慮接頭誤差值補正時使用{DEFINE STANDARD} 叫出使用者指定軟鍵,依照使用者 CAL KET選擇CAL KIT的參數設定˙FEMAL/MAL 公頭和母頭的選擇鍵{PORT 1 FEMAL/MAL} PORT 1接頭FEMAL(母)/MAL(公)的選擇{PORT 2 FEMAL/MAL} PORT 2接頭FEMAL(母)/MAL(公)的選擇{PORT 3 FEMAL/MAL} PORT 3接頭FEMAL(母)/MAL(公)的選擇{PORT 4 FEMAL/MAL} PORT 4接頭FEMAL(母)/MAL(公)的選擇⑦USIER指定CAL KIT參數輸入˙OPEN 校正面到OPEN面的電器長和OPEN容量輸入OPEN CAPACITANCE=C O+C1f+C2f2+C3f3(f:frequency) ˙SHORT 校正面到SHORT面的電器長輸入˙THRU 電器長,損失,阻抗的輸入a. 電器長 ( OFFSET DELAY) [SEC]b. 損失 ( OFFSET LOSS) [Ω/SEC]c. 阻抗 ( OFFSET Z0) [Ω]d. OPEN容量 (OPEN C0 ) [10-15 F] ( OPEN C1 ) [10-27 F/Hz]( OPEN C2 ) [10-36 F/Hz2]( OPEN C3 ) [10-45 F/Hz3]參數設定說明˙押[CAL],叫出校正軟鍵˙押{CAL MENU}鍵,叫出FULL CAL軟鍵˙押{CAL KIT}鍵,叫出CAL KIT軟鍵˙押{DEFINE STANDARD}鍵,叫出使用者指定軟鍵˙使用者指定軟鍵{PORT 1 REF.STD} 輸入OPEN.STD準參數至PORT 1,叫出OPEN.STD輸入軟鍵{PORT 2 REF.STD} 輸入OPEN.STD準參數至PORT 2,叫出OPEN.STD輸入軟鍵{PORT 3 REF.STD} 輸入OPEN.STD準參數至PORT 3,叫出OPEN.STD輸入軟鍵{PORT 4 REF.STD} 輸入OPEN.STD準參數至PORT 4,叫出OPEN.STD輸入軟鍵 {P1~P2 THRU.STD} 用THRU參數輸入鍵,在P1~P2間輸入參數{P1~P3 THRU.STD} 用THRU參數輸入鍵,在P1~P3間輸入參數{P2~P3 THRU.STD} 用THRU參數輸入鍵,在P2~P3間輸入參數{P1~P4 THRU.STD} 用THRU參數輸入鍵,在P1~P4間輸入參數{P2~P4 THRU.STD} 用THRU參數輸入鍵,在P2~P4間輸入參數{P3~P4 THRU.STD} 用THRU參數輸入鍵,在P3~P4間輸入參數{SAVE TO USER DEFINE} 儲存CAL KIT參數˙OPEN.STD輸入軟鍵{OPEN C0 } OPEN容量C0輸入{OPEN C1 } OPEN容量C1輸入{OPEN C2 } OPEN容量C2輸入{OPEN C3 } OPEN容量C3輸入{OPEN OFFSET} OPEN標準器的電器長輸入˙OFFSET輸入軟鍵{OFFSET DELAY} OPEN/SHORT/THRU各種標準器的電器長輸入{OFFSET LOSS} THRU標準器的損失輸入{OFFSET Z0 } THR標準器的阻抗輸入˙SAVE確認軟鍵{YES} CAL KIT參數存入{NO} CAL KIT參數不存入⑧量測基準面的延長補正校正完成後,TEST PORT連接延長測試線時,將校正面移動到測試線頭端的機能設定說明˙押[CAL]鍵,叫出校正1/2軟鍵˙押{MORE 1/2}鍵,叫出校正2/2軟鍵˙校正2/2軟鍵{ELEC DELAY ON/OFF} 電器長補正開關{ELECTRICAL DELAY} 電器長補正值時間設定{ECELTRICAL LENGTH} 電器長補正值距離設定{VELOCITY FACTOR} 傳送速度因素的設定(CABLE線材的質){PHASE OFFSET VALUE} 相位補正值的設定{PHASE SLOPE} 相位斜率值的設定˙PORT延伸軟鍵※在R3765BG/67BG,R3765CG/67CG時{EXTENSION ON/OFF} PORT延伸值設定開關ON/OFF選擇{EXTENSION INPUT A} A輸入的PORT A延伸設定時間{EXTENSION INPUT B} B輸入的PORT B延伸設定時間{EXTENSION PORT 1} S參數測試PORT 1延伸時間設定{EXTENSION PORT 2} S參數測試PORT 2延伸時間設定※在R3765CG/67CG+OPT11時{EXTENSION ON/OFF} PORT延伸值的時間選擇{EXTENSION INPUT A} A輸入的PORT延伸設定時間{EXTENSION INPUT B} B輸入的PORT延伸設定時間{EXTENSION INPUT C} C輸入的PORT延伸設定時間{EXTENSION PORT 1} S參數測試PORT 1延伸時間設定{EXTENSION PORT 2} S參數測試PORT 2延伸時間設定{EXTENSION PORT 3} S參數測試PORT 3延伸時間設定※在R3765CG/67CG+OPT14時{EXTENSION PORT 1} S參數測試PORT 1延伸時間設定{EXTENSION PORT 2} S參數測試PORT 2延伸時間設定{EXTENSION PORT 3} S參數測試PORT 3延伸時間設定{EXTENSION PORT 4} S參數測試PORT 4延伸時間設定⑨校正資料清除重新校正時,校正資料清除是必要的.a.NORMALIZE時,只要再押一次NORMALIZE即可b.NORMALIZE & ISOLATION,CALIBRATION,FULL CALIBRATION時,重新校正時,頇做清除校正DATA的動作.設定說明˙押[CAL]鍵,叫出校正軟鍵.˙押{CORRECT ON/OFF}鍵,關閉校正值˙押{CAL MENUS}鍵,叫出校正選擇軟鍵˙押{CLEAR CAL DATA}鍵,叫出清除確認軟鍵˙押[YES],清除校正DATA˙選擇1 PORT/2 PORT,FULL CALIBRATION重新校正※{CORRECT ON/OFF},OFF時不會清除CAL DATA.可以再ON,叫出CAL DATA ⑩3 PORT. FULL CALIBRATIO3 PORT 待測物的方向性考量R3765CG/67CG+OPT11(內藏3 PORT TEST SET)3 PORT校正用的標準器有四種˙OPEN 標準器˙SHORT 標準器˙LOAD 標準器→在做ISOLATION校正時要二個˙THRU 標準器 6.6.MARK 功能標誌功能鍵將表示的DATA用MARK將值讀出[MKR] 叫出MARK設定的軟鍵[MKR→] 叫出MARK分析位移的軟鍵① MARK的設定說明在各畫面上可使用10個MARK來量測˙押[MARK]鍵,叫出MARK軟鍵˙押{ACTIVATE.MARKER[]},叫出ACTIVA MARK的軟鍵˙ACTVATE MARKER軟鍵1/2{ MARKER 1} MARK 1的設定{ MARKER 2} MARK 2的設定{ MARKER 3} MARK 3的設定{ MARKER 4} MARK 4的設定{ MARKER 5} MARK 5的設定{ACTIVATE MARKMKR OFF} 關閉正在移動的MARKMARK的位置可用數字鍵直接輸入頻率(時間)來設定{ MARKER 6} MARK 6的設定{ MARKER 7} MARK 7的設定{ MARKER 8} MARK 8的設定{ MARKER 9} MARK 9的設定{ MARKER 10} MARK 10的設定② CHANNEL 間MARK的設定說明˙押[MKR]鍵,叫出MARK軟鍵˙押{MARKER MODE MENU}鍵,叫出MARK MODE軟鍵˙押{MKR CPL/UNCPL}鍵,選擇CHANNEL間的MARK連動/不連動CPL : CHANNEL間連動UNCPL : CHANNEL間不連動③測定點的補賞設定說明˙押[MKR]鍵,叫出MARK軟鍵˙押{MARKER MODE MENU}鍵,,叫出MARK MODE軟鍵˙押{MKR CMP/UNCMP}鍵,測定點間的補賞選擇CMP : 補賞ONUNCMP : 補賞OFF④ MARK讀值表示設定說明˙押[MARK]鍵,叫出MARK軟鍵˙MARK軟鍵{MKR LIST ON/OFF} MARK LIST表示選擇,可在每個CHANNEL中獨立設定˙{SPLIT LIST ON/OFF} 分割畫面模式選擇,可分割畫面和MARK LIST⑤ΔMARK功能設定說明a.ΔMARK MODE : ACTIVATE MARK與ΔMARK間求差值b.ACT MKR MODE : ACTIVATE MARK與其他MARK間求差值c.FIXED MKR MODE : FIXED MKE 與ACTIVATE MARK間求差值{ΔREF = ΔMKR} ACTIVATE MARK①與ΔMARK③差值量測{ΔREF = ACT MKR} ACTIVATE MARK①與COMPARE MARK②差值量測{ΔREF = FIXED MKR} ACTIVATE MARK①與FIXED MARK④差值量測˙押[MARK]鍵,叫出MARK軟鍵˙押{ΔMODE MENU}叫出ΔMODE軟鍵˙ΔMODE軟鍵{ΔMODE OFF} ΔMODE關閉{ΔREF = ΔMKR} 選擇ΔMARK MODE{ΔREF = ACT MKR} 選擇ACT MKR MODE,叫出ACT MKR軟鍵{ΔREF = FIXED MKR} 選擇FIXED MKR MODE{FIXED MKR POSITION} 叫出FIXED MKR軟鍵˙ΔMKR MODE時,押{ΔREF = ΔMKR}鍵在ACTIVATE MARK位置會出現(*)標誌,移動ACTIVATE MARK可求ΔMKR與ACT MKR的差值˙ACT MRK MODE時,押{ΔREF = ACT MKR}鍵,叫出ACTIVATE MARK軟鍵,可求出ACTIVATE MARK與MARK的差值ACT MKR軟鍵1/2{COMPARE MARKER 1} 比較的MARK變更成MARK 1{COMPARE MARKER 5} 比較的MARK變更成MARK 5{ACTIVATR MARKER []} 叫出ACTIVATE MARK軟鍵,可設定ACTIVATE MARKACT MKR軟鍵2/2{COMPARE MARKER 6} 比較的MARK變更成MARK 6{COMPARE MARKER 10} 比較的MARK變更成MARK 10˙FIXED MKR MODE時,押{ΔREF = FIXED MKR}鍵,在畫面會出現(◇)標誌,FIXED MKR(◇)位置的設定,押{FIXED MKR POSITION}鍵,叫出FIXED MKR設定軟鍵{FIXED MKR STIMULUS} FIXED STIMULUS值設定{FIXED MKR VALUE} FIXED VALUE值設定{FIXED MKR AUX VALUE} FIXED AUX VALUE值設定{FIXED MKR→ACTIVATE MKR} 在ACTIVATE MKR中設定FIXED MKR﹡FIXED MKR STIMULUS的設定可由數字鍵來輸入FIXED MKR VALUE的設定可由數字鍵來輸入FIXED MKR AUX VALUE的設定可由數字鍵來輸入⑥ IMPEDANCE (阻抗)測定時的標誌軟鍵設定說明˙[MKR] 押[MKR]叫出標誌軟鍵˙{MARKER MODE MENU} 叫出MKR MODE軟鍵˙MKR MODE軟鍵{CONVERSION MKR MENU[]} 叫出CONVERSION MKR軟鍵{SMITH MKR MENU[]} 叫出史密斯MKR軟鍵{POLAR MKR MENU[]} 叫出極座標MKR軟鍵˙CONVERSION MKR MENU{DEFAULT} DATA與FORMAT對應值表示{LIN MKR} 線性振幅和相位值表示{Re/Im MKR} 複數值表示˙SMITH MKR MENU{LIN MKR} 線性振幅和相位值表示{LOG MKR} 對數振幅和相位值表示{Re/Im MKR} 複數值表示{R+JX MKR} 複數值組抗表示{G+jB MKR} 複數導納值表示{ Z0 VALUE} 特性組抗設定˙POLAR MKR MENU{LIN MKR} 線性振幅和相位值表示{LOG MKR} 對數振幅和相位值表示{Re/Im MKR} 複數值表示{ Z0 VALUE} 特性組抗設定⑦ MARK解析功能˙最大值˙最小值˙相位0∘˙相位±180∘˙RESPONSE值(相位,振幅)˙FILTER解析(BW,Q,SAAPING FACTOR)設定說明˙[MKR]打開MKR SEARCH軟鍵MKR SEARCH MENU{MARKER→START} 信號源開始掃描值變更為ACT MKR位置{MARKER→STOP} 信號源停止掃描值變更為ACT MKR位置{MARKER→CENTER} 信號源的中心掃描值變更為ACT MKR位置{ΔMARKER→SPAN} 信號源的SPAN變更為ΔMARKER指定範圍{MARKER→REF VALUE} 將MARKER表示值移動到參考位準值{PART SRCH[]} 部分SRCH MENU叫出{MKR SEARCH[]} 打開SRCH MENU˙SEARCH MENU{MKR SEARCH OFF} SRCH功能關閉{MAX} ACT MKR移到最大值{MIN} ACT MKR移到最小值{TARGET} 指定值SRCH打開TARGET MENU{RIPPLE} 打開RIPPLE MENU{FLTR ANA} 打開FILTER,解析MENU{TRACKING ON/OFF} 在掃描時選擇SRCH功能OFF:一次SRCHON:隨著掃描來重複SRCH※再SMITH/POLAR使用時,MAX/MIN SRCH時,因SMOOTHING(ON)所以SRCH 位置會不一置˙TARGET MENU{TARGET VALUE}對指定值(RESPONSE值)SRCH(搜索){0∘} 對相位0∘做SRCH{±180∘} 對相位±180∘做SRCH{LEFT SEARCH} 對現在MKR位置左側指定值做SRCH{RIGHT SEARCH} 對現在MARK位置右側指定值做SRCH ˙RIPPLE MENU{MAX ∩} 求出極大值的最大值{MIN ∪} 求出極小值的最小值{ΔMAX ∩- MIN ∪} 求出最大的極大值及最小的極小值差{MAX-MIN} 求出最大值及最小值的差{ΔX} RIPPLE SRCH檢出感度的設定, 指定微分係數ΔX 值橫軸{ΔY} 指定微分係數ΔY縱軸˙FILTER解析MENU{WIDTH VALUE} SRCH頻寬指定(DOWN(XdB)){FILTER TYPE BAND/NOTC} FILTER:形式選擇BAND帶通濾波器解析NOTC:陷波濾波器解析{SEARCH FROM[]} SRCH基準MENU{DISPLY MODE ABS/REL} 頻寬的表示法選擇ABS:頻寬表示用絕對值表示REL:頻寬表示用中心頻率的相對值表示{SEARCH IN/OUT} 激發軸SRCH方向選擇IN:由SRCH基準點向外SRCHOUT:由外側向SRCH基準點SRCH{FILTER ANAL ON/OFF} 測定結果表示開關ON時,測定開始,測定結果表示如下:C.F:X dB down頻寬的中心頻率L.F:絕對值表示時,頻寬左側頻率,相對值表示時,頻寬左側頻率到中心頻率的差值 R.F:絕對值表示時,頻寬右側頻率,相對值表示時,頻寬右側頻率到中心頻率的差值 B.W:頻寬Q: Q值SF:波形因素˙SRCH基準MENUFILTER解析時的LEVEL基準點的選擇{ACTIVE MARKER} 以ACT MKR作為LEVEL基準點{MAX/MIN VALUE} 以最小損失作為LEVEL基準點{REF EREN LINE} 以REF LINE作為LEVEL基準點˙部分SRCH MENU 在全測定範圍內求最大最小值的解析,指定範圍內,由MKR的ΔMLR MODE設定範圍{ΔMODE MENU} 打開ΔMKR MODE MENU{SET RANGE} ΔMKR MODE指定範圍內部分SRCH範圍的設定 {STATISICS ON/OFF} 統計解析機能的設定,統計解析機能式部分SRCH被指定的範圍內算出結果,部分SRCH OFF時,則計算全測定範圍.{PART SRCH ON/OFF} 部分SRCH的ON/OFF選擇ON:部分SRCHOFF:全部範圍SRCH7.TIME DOWMEN OPT 70才有①時間領域變換機能複率葉轉換功能在時間領域內,只有BPF &LPF MODE會應用到主要將頻率領域結果轉為時間領域了解脈衝特性及瞬態特性②距離表示機能TIME DOWMEN(時間領域) 打開時,橫軸為時間,可以變換成距離軸(m)橫的表示(值和單位)可變,縱軸的波形數據不變③時間軸領域的放大時間更變波形可以放大表示,操作方法:˙押[FUNCTION],打開功能軟鍵˙押{TRANSFORM}鍵,打開時間領域變換軟鍵˙各CH間獨立設定{TRANSFORM ON/OFF} 時間領域開啟開關ON:時間領域表示OFF: 頻率領域表示{TRANSFORM MODE[]} 打開時間領域模式{TRANSFORM STIMMULUS[]} 打開STIMMULUS MENU可設定距離表示{WINDOW} 打開視窗功能{GATE[]} 打開閘控功能8. CDMA IF FILTER解析功能˙CDMA IF FILTER GATE FILTER的DELAY時間內頻率特性˙CDMA IF FILTER振幅解析功能˙中心頻率˙帶通頻寬˙插入損失˙帶通頻寬內的漣波˙保證衰減量9. SWEEP掃描信號源的掃描模式有五種:˙線性掃描測定點間等間隔頻率掃描˙對數掃描測定點間頻率對數間隔掃描˙USER掃描測定點間由USER自訂最大可分成30等份˙程式掃描測定點間最大可分成30段設定˙POWER掃描 LEVEL特性測定時使用10. INSTRUMENT STATE BLOCK 系統控制功能˙[SYSTEM] 押[SYSTEM]鍵,打開系統軟鍵˙{SYSTEM DRIVE} 打開系統驅動格式設定鍵˙{SET CLOCK} 時間日期設定鍵˙{LIMIT MENU} 打開LIMIT LINE服務設定鍵①SYSTEM DRIVE MENU{DEFAULT DRIVE} 驅動位置設定回到出廠設定{FORMAT TYPE} 格式化的選擇˙DEFAULT DRIVE MENU{A:} FD選擇鍵(720K,1.2MB,1.44MB){B:} B驅動選擇鍵,(2MB){C:} C驅動選擇鍵,記憶卡(8MB){D:} D驅動選擇鍵與C共用(8MB)˙FORMAT TYPE MENU{1.44MB} FD 2HD 1.44MB選擇鍵{720KB} FD 2DD 720KB選擇鍵②SET CLOCK MENU{YEAR} 年設定鍵 1999~2029範圍可設定{MONTH} 月設定鍵{DAY} 日設定鍵{HOUR} 時設定鍵{MINUTE} 分設定鍵{SECOND} 秒設定鍵③LIMIT MENU{LIMIT LINE ON/OFF} LIMIT LINE ON/OFF設定鍵{LIMIT TEST ON/OFF} LIMIT TEST ON/OFF設定鍵{BEEP[]} LIMIT TEST時,警告聲的設定{LIMIT MODE MENU} LIMIT MODE設定鍵{EDIT LIMIT LINE} LIMIT LINE編輯設定鍵{SELECT DATA 1ST/2ND} 兩個波型選擇比較設定鍵{LIMIT LINE OFFSETS} LIMIT LINE補賞調整設定鍵④SYSTEM CONFIG MENU{KEY BOARD 101/106} KEY BOARD 101型英文/106型日文選擇鍵 {COLOR SCHEME} LCD顏色的選擇鍵{CUSTOM TIRMWARE} 客戶用的軟體選擇鍵⑤SERVICE MENU{INTERNAL TEST} 自我診斷軟鍵{SERVICE MODE} 自我診斷模式軟鍵{VERIFICATION} 自我校正誤差值的驗證{FIRMWARE REVISION} 軔體的版本確認11. GPIB Block① [RUN]呼叫BASIC控制軟鍵②Controller menu 控制軟鍵{RUN} :開始執行測試程式{LOAD MENU} :顯示程式檔並下載測試程式{LIST} :列出程式檔{CLS} :清除螢幕上的文字{CONT} :重新執行測試程式{STOP} :停止執行測試程式③Load menu 下載測試程式軟鍵{LOAD} :由游標選擇下載測試程式{CURSOR↑} :由游標向上選擇測試程式{CURSOR↓} :由游標向下選擇測試程式{DRIVF CHANGE} :更換驅動程式位置參考步驟④④{A:} :選擇A:驅動(軟碟機驅動){B:} :選擇B:驅動(RAM模組驅動){C:} :選擇C:驅動(FLASH模組驅動)8MB{D:} :選擇D:驅動(FLASH模組驅動)依內部記憶体為背景① [LCL] 呼叫GPIB操作軟鍵② GPIB Menu GPIB 操作軟鍵{SYSTEM CONTROLLER} :設定由R3765/67CG做系統控制{TALKER LISTENER} :設定R3765/67CG至TALKER/LISTENER {SET ADDRESSES} : 呼叫GPIB位址設定軟鍵③Address menu : GPIB位址設定軟鍵{ADDRESS R3765/67CG} :設定R3765/67CG GPIB的位址{ADDRESS PLOTTER} :設定PLOTTER的 GPIB位址{ADDRESS PRINTER} :設定PRINTER的 GPIB位址12.Save/Recall 儲存呼叫功能鍵˙Saves register :儲存校正與測試資料至R3765/67CG記憶体˙Store file :儲存校正與測試資料至磁片鍵1.Selection of Save Type :選擇儲存型式①[SAVE] 儲存設定功能呼叫鍵②Save menu 儲存設定功能鍵{SAVE REGISTER} :開啟記憶設定位址{CLEAR REGISTER} :清除記憶体{STORE FILE} :存檔(軟碟片){PURGE FILE} :開啟儲存檔案{FORMAT DISK} :格化式Executing Save Register 執行儲存校正與測試資料至本機記憶体①[SAVE] 呼叫儲存設定功能鍵②{SAVE REGISTER} :儲存校正與測試資料至R3765/67CG記憶体③Save register menu :開啟記憶設定位址{SAVE REG-1} :儲存至記憶体位子1{SAVE REG-2} :儲存至記憶体位子2⌇{SAVE REG20} :儲存至記憶体位子20{RENAME REG} : 更改記憶体名稱Executing Store File 執行儲存校正與測試資料至磁片①[SAVE] 呼叫儲存設定功能鍵②{STORE FILE} 存檔(軟碟片)③Store file menu 存檔設定功能鍵{ROLL↑} 上移鍵{ROLL↓} 下移鍵{DEFINE STORE} 定義儲存模式(看步驟④){EDIT NAME} 名稱編輯{NAME↑} 游標向上選擇名稱{NAME↓} 游標向下選擇名稱{CANCEL} 取消存檔④File data menu 檔案資料設定功能鍵{STATE ON/OFF} 設定條件儲存鍵{RAW ARRAY ON/OFF} 波形資料儲存鍵{CORR COEF ON/OFF} 校正資料儲存鍵{DATA ARRAY ON/OFF} 資料列儲存鍵{MEM ARRAY ON/OFF} 儲存在記憶体列的資料儲存鍵Setting Register Name 記憶体名稱設定功能鍵①[SAVE] 呼叫儲存設定功能鍵②{SAVE REGISTER} 開啟儲存設定功能鍵③{RENAME REG} 更改記憶体名稱④Name editing menu 名稱編輯設定功能鍵{EDIT NAME} 名稱編輯(看步驟⑤){CURSOR↑} 上移鍵{CURSOR↓} 下移鍵⑤Character editing menu 特殊編輯設定功能鍵{DONE} 完成編輯鍵{CURSOR→} 游標向右位移{CURSOR←} 游標向左位移{BACKSPACE} 回覆鍵{DELETE CHAR} 刪除鍵{CLEAR NAME} 刪除名稱鍵{CANCEL} 取消編輯Setting file name 檔案名稱設定功能鍵①[SAVE] 呼叫儲存設定功能鍵②{STORE FILE} 存檔(軟碟片)③{NAME↑},{NAME↓} 檔案名稱選擇游標上或下④{EDIT NAME} 名稱編輯⑤Character menu 特殊設定功能鍵{DONE} 完成編輯鍵{CURSOR→} 游標向右位移{CURSOR←} 游標向左位移{BACKSPACE} 回覆鍵{DELETE CHAR} 刪除鍵{CLEAR NAME} 刪除名稱鍵{CANCEL} 取消編輯Clearing Saved Register 清除已儲存的資料①[SAVE] 呼叫儲存設定功能鍵②{CLEAR REGISTER} 清除已儲存的資料③Clear register menu 清除已儲存資料位置的選單˙Clear register menu(1 of 4) 選單共有四頁20個位置{CLEAR REG-1} 清除位置1的資料{CLEAR REG-2} 清除位置2的資料⌇{CLEAR REG-20} 清除位置20的資料Purging Stored File 開啟檔案①[SAVE] 呼叫儲存設定功能鍵②{PURGE FILE} 開啟檔案(磁碟片)③Purges files menu 開啟檔案設定功能鍵{PURGE} 開啟檔案{CURSOR↑} 選擇游標向上{CURSOR↓} 選擇游標向下Executing Recall 執行呼叫檔案①[RECALL] 呼叫記憶体功能鍵②Recall menu 呼叫記憶体設定功能鍵˙Recall menu(1 of 4) 選單共有四頁20個位置。
R3765CH网络分析仪操作指导书
操作步骤
操作方法
操作要求
备注事项
19.频率范围：
20．端口幅度：
6.校准S21
7.记录保存
的软按NORMALIZE THRU反射即可归零；
把测试电缆输入与输出连接，依次按面板上的CH2、[CAL]键，按屏幕上的软按NORMALIZE THRU传输即可归零；将按面板上的[MENU]键、按屏幕上的软按键[POWER]，再按数字键和单位键[x1]，键入设定值。
依顺序按面板上的[PRESET]、[CENTER]（中心频率)键，再按数字键和单位键，键入设定值。
按面板上的[SPAN]（带宽)键，再按数字键和单位键，键入设定值。
按面板上的[DISPLAY]（显示）、[DUL CHANONOFF]、[MORE]、[SPLIT DISPLAY ONOFF]键
按面板上的Marker键，按屏幕上的软按键1～4，分别输入数值及单位，设置频率标记（可以设置10个Marker点）。
2.CHAN2键、MEAS键
DISPLAY键
1.按FREQ键，显示屏出现频率菜单。
2.设置频率低端，按Start，再按数字键和单位键，键入设定值。
3.设置频率高端，按Stop，再按数字键和单位键，键入设定值。
还可用Center和Span软键来设置频率范围。
1．按面板上的MENU键，再按屏幕上的软按键POWER，屏幕出现功率电平菜单。按Level，再按数字键和单位键，键入功率电平设定值。
这组测量键为每一测量通道选择测量。分析仪的测量能力包括传输、反射、功率、变频损耗和多端口选择等。具体如下：
1.S11 REFL FWD
按下此键可以进行前向反射测量；
2.S21 TRANS FWD
按下此键可以进行前向传输测量；
