《第四章程序分析》工业工程教材PPT课件

合集下载

最新工业工程-程序分析

最新工业工程-程序分析

5 关公文柜
4
回办公桌
6 放回票
办公桌




基础工业工程
✓ 储存与暂存不一样,储存是有目的的,从储存处取 出物品一般需要申请单或其他的票据。暂存是没有 目的的,从暂存处取出物品一般不需要任何票据。
✓ 在实际工作中,除了上述5种表示的单一活动符号以 外,还有两种活动同时发生的情况。为此,还派生 出如表4-2所示的一些复合活动符号。
•实际工作中,采用“ECRS”四大原则进行改 善时,可参考表4-4来分析思考。
✓(三)5个方面——即加工、搬运、等待、储存和检验 ✓(四)“5W1H”技术
基础工业工程
表4-4 程序分析建议表
思考要点
改善要点
基本原则
尽可能消除不必要的步骤 减少不必要的步骤 合并步骤 缩短步骤 安排最佳顺序 尽可能使各个步骤更经济、更合理
2.理解工艺流程、流程程序、布置和经路、管理 事务流程分析的定义和主要用途;
3.掌握工艺程序图、流程程序图、线图和线路图、 管理事务流程图的基本结构及其分析改进的重点。
基础工业工程
☆教学内容
第一节 程序分析概述 第二节 工艺程序分析 第三节 流程程序分析 第四节 布置和经路分析 第五节 管理事务分析 复习与思考
内容
选择所需研究的对象 针对不同的研究对象,采用表4-3所示的不同的 研究图进行全面记录 用5W1H,ECRS四大原则进行分析、改进 建立最经济、最科学、最合理、最实用的新方法
实施新方法 对新方法进行经常性检查、不断改善、直至完善
基础工业工程
第二节、工艺程序分析
一、工艺程序分析概述 二、工艺程序图 三、工艺程序分析的步骤 四、工艺程序分析的应用
随堂练习:请以自己为研究对象,利用五种符号,分析从 课前跨入教室的门到上课铃响起之前的这段时间的全过程。

工业工程流程分析课件

工业工程流程分析课件
工业工程起源于19世纪末的美国,最初目的是为了提高制造过程的效率。随着科技和经济的发展,工业工程的应用领域不断 扩大,逐渐涉及到制造业、物流业、服务业等多个领域。
近年来,随着信息技术和人工智能的快速发展,工业工程正面临着新的发展机遇。例如,通过引入大数据、人工智能等技术 ,工业工程能够更准确地分析生产数据,实现更精细化的生产优化。同时,工业工程也面临着如何适应新的生产模式和商业 模式的挑战。例如,如何应对制造业向智能化、绿色化转型的趋势,以及如何适应服务业向数字化、网络化转型的趋势等。
工业工程的特点包括:系统性、综合性和实践性。它运用系 统科学的理论和方法,综合分析各种因素,以实现生产制造 系统的整体优化。同时,工业工程也注重实践应用,通过实 际操作来检验理论的正确性。
工业工程的重要性
工业工程在提高生产效率方面发挥着至 关重要的作用。通过对生产流程进行优 化,工业工程能够减少人力、物力和时 间的浪费,从而提高生产效率、降低生
03
生产流程分析与优化
生产流程的概述
生产流程定义
生产流程是指从原材料的投入到最终产品的产出的全过程 。它包括了生产过程中的各个阶段、环节和步骤。
生产流程的重要性
生产流程是工业工程中的核心内容之一,它直接决定了生 产效率、产品质量和生产成本。优化生产流程可以提高企 业的竞争力。
生产流程的分类
根据不同的标准,生产流程可以分为不同的类型,例如按 生产方式可以分为流水线生产、离散型生产和连续型生产 等。
生产流程的优化策略
优化策略一
01
通过调整生产流程中的各个环节的顺序、合并、删除
等手段,优化生产流程,提高生产效率。
优化策略二
02 采用自动化、智能化设备代替传统的手工操作,提高

(4)工业工程DXL(程序分析)

(4)工业工程DXL(程序分析)

定义:依照工作程序,从第一个工地到最后一个工 地,全面研究分析有无多余、重复、不合理的作业, 程序是否合理,搬运是否太多,延迟等待是否太长 等,通过逐步分析整个工作过程,以改进现场空间 配置、作业方法、提高工作效率的研究方法。
特点
以整个系统做分析对象,对现场进行宏观分析;

目的是消除和改变整个生产过程中的不合理作业;
原来的路线图
1 1 2 划线 下料 5 倒角机 5 锯床 2M 4 4 3 2M 打磨机 3 划线台 2 7 1
2 3
3
60M 锯断
6 打磨 2 倒角 55M 75M 打蜡 原 料 2M1 大门 剪 切 机 1 58M
4
4
5
5 6
6
7 1 暂存
6
打腊机 成品库
改进后的物流线路图
1 1 2 2 划线 倒角机 锯断 3 4 4 5 倒角 打磨 5 6M 6 打腊机 6 7 10M 成品库 8M 5
程序分析
1. 程序分析概述
1.1 程序分析的概念 1.2 程序分析的种类 1.3 程序分析常用记号
2. 工艺程序分析
2.1 概述 2.2 梗概程序图
3. 流程程序分析
3.1 概述 3.2 流程程序图
4. 布置和路线分析
4.1 布置和路线分析的概念 4.2 线路图分析
思考与讨论
1.1 程序分析的概念
效果:
原方案的搬运
下料
4
打磨机
7M
4 3 锯床
3
距离为254m,改 进后的搬运距离 为66m,少搬运 188m,缩短了搬 运路线。
消除了来回搬
3
6M
2
2
划线台
7M

基础工业工程第四章 程序分析(下)PPT课件

基础工业工程第四章    程序分析(下)PPT课件


4.5.3 管理事务分析的应用



4.5.1 管理事务分析概述

概念

• 管理事务分析是以业务处理、生产控制、办公自动化等管理过程为
研究对象,通过对现行管理业务流程的调查分析,改善不合理的流

程,设计出科

• 使管理作业标准化。

• 使管理作业自动化。
购单位,将入库单给采购员,将产品给验货员;
• 采购员根据入库单开出验货单一式三份,由库管员交给验货员; • 验货员收到验货单后,对货物进行检验,然后将验货单中的二份和货物一
起交给仓库管理员,另一份交给会计员;
• 仓库管理员接纳货物后,按照验货单在材料收支薄上记账,验货单一份自 己保留,一份给采购员保管;

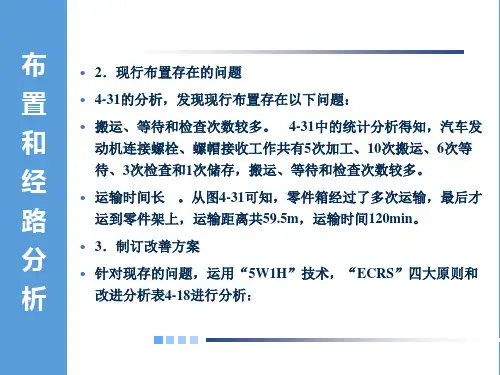

的5次减少为3次,搬运从原来的10次减少为5次,等

待从原来的6次减少2次,检查从原来的3次减少为1次

,运输距离从59.5m减为28.5m。通过改进,获得了
较大的效果。



布 • 例2:某微型汽车制造公司汽缸盖生产线设施布置及物流情况

分析改进

• 1.现状调研
• 生产概况。 缸体车间共有429名员工,其中一线工人341人,




流 程






• 2.统计分析

• 从图4-36统计表可知,整个缸盖加工总加工次数为26次,搬运
次数为32次,等待次数为12次,搬运距离为2455.2m,加工时

间为3433.8s。

• 3.现行布置存在的问题
• 搬运距离太长。该生产线是由国内各机床厂填平补齐、单机组

《工业工程》PPT课件

《工业工程》PPT课件

工作时
空闲时间
1.3
2
车削时2的人机作业图(原1方.3法)
利用率 1.3 / 3.3 39 % 2 / 3.3 61 %

2. 采用“5W1H”提问技术和“ECRS”原则进行分析改进

问:为什么去毛刺并检查尺寸要在机器停止时去毛刺并检查?

答:过去一直是这样的。
问:有无改进的可能性?

答:有。
问题和改革意识,“永远有更合理的做事方法”
简化和标准化意识
全局和整体意识,把研究的对象看作一个整体的系统, 把内部的事务作结构化分解,找出内在联系
人本意识,人是生产经营活动中最重要的要素,一切工 作只有通过人的参与才能发挥作用。以人为中心
创新意识
从需求出发的意识,面对问题寻找最合适的方法解决, IE不是什么先进的技术,它是用合理的方式整合现有的 资源,使其达到最好的效果。
第三次提问
目的 为何做(Why) 为何要这样做 是否不需要做
原因 做什么(What) 是否必要
有无其他更合适的对象
时间 何时做(When) 为何要此时做 有无其他更合适的时间
地点 何处做(Where) 为何要此处做 有无其他更合适的地点
人员 方法 效果
何人做(Who) 为何要此人做 有无其他更合适的人
主要内容
工业工程概述 工业工程与精益生产 工作研究、程序分析、作业分析、动作分析 工业工程的相关知识
三 工作研究
工作研究是工业工程体系中最重要的基础技术
工作研究
方法研究 把工作简化并 制定出进行此 项工作更经济 的方法和程序
作业测定 确定进行某项 工作所需时间 的长短
提高效率
工作研究的分析过程是从粗到细,从宏观到微 观,从整体到局部的过程。用图表示如下。

基础工业工程IE 第4章--流程程序分析

基础工业工程IE  第4章--流程程序分析

分解型
由一个主要程序分成几个分程序分别处理的工艺程序图。通常 将主要程序置于最右边,其余的依其重要性,从右至左依次排列。
总检查决定如何修理 1 分解成动力、车架、电池三部分 1 电池 5 初次试验 8 充电 6 最后试验 9 充电 车架 5 去油漆 4 详细检查 6 必要时修理 7 再油漆 动力 2 全面拆除 2 电器及机械试验 3 必要时维修 4 装配 3 试车 图4-4 电拖车检查及维修的工艺程序图
操作14:将停挡装入模压体(装配件),轻轻铆合使其固定 (0.045h)
检查7:最终检查完工部件(不规定时间),送往成品零件处
工 艺 程

分 析
图4-8 开关转子工艺程序图
工 艺 程
例2:生产如图4-9所示的一个传动轴组件,该组件由轴、齿轮、套 筒、键四种零件所组成,各零件的工艺过程如下所示,绘出该组



4.1.1 程序分析概念、特点及目的

目的
①取消不必要的程序
②合并过于细分或重复的作业 ③改变重复的操作程序




④调整布局,节省搬运
⑤重组效率更高的新程序
现在知道 目的了!

进行程序分析时可以从如下几个方面入手:
程 序 分
从流程上入手。 是否存在不经济、不合理、停滞和等待等现象;
从工序上入手。

分 析
重复工序的记录方法
工 艺 程
在工艺程序中,有时会遇到一些工序反复出现几次的情况。
1 1 2 2

分 析
重复三次
3
“复合型”工艺程序图
工 艺 程
复合型
复合型工艺程序图是指产品的加工工艺在某处出现了分支,然

工业工程课件第4章PPT课件

工业工程课件第4章PPT课件

2021年6月12日
17/38
第17页/共53页
流程程序分析
流程的组成要素和特点
(1) 流程的六要素指输入的资源、活动、活动的相互作用、输 出的结果、客户和价值等,其结构如图所示。
Hale Waihona Puke (2) ➢目标性—— ➢相关性—— ➢动态性—— ➢层次性—— ➢机构性——有串联、并联、反馈等结构。
2021年6月12日
➢选择 ➢记录 ➢分析 用5W1H技术,对所记录的事实进行逐项提问,并根据
ECRS四大原则,对有关程序进行取消、合并、重排与简化,并 用IE ➢建立 在上述步骤的基础上,建立最实用、最经济、合理的新方
➢实施 ➢维持
2021年6月12日
12/38
第12页/共53页
工艺程序分析
1. 工艺程序分析的内容 : 工艺程序分析是对现场的宏观分析,将整个生产系 统作为分析对象,分析的目的是改善整个生产过程中 不合理的工艺内容、工艺方法、工艺程序和作业现场 的空间配置,通过严格的考查与分析,设计出最经济 合理的、最优化的工艺方法、工艺程序、空间配置。
流 程 程 序 分 析 调 查 事 项 的 表 示
2021年6月12日
22/38
第22页/共53页
流程程序分析 流程分析研究
在调查现状的基础上,将流程程序图进行整理,对各 工序的数量、时间及距离加以汇总,并填写汇总表,最 后根据汇总表进行分析研究(见表4-10)。分析研究时 应着重考虑以下问题。 ➢所有活动的目的是什么?能否采取措施排除不必要的活
16/38
第16页/共53页
流程程序分析
流程程序分析是对生产现场的整个制造程序做详细的记录, 以便于对整个制造程序中的操作、检验、运送、储存、等待等做 详细的研究与分析,特别是可用于分析运送距离、等待等隐藏成 本的浪费。

工业工程程序分析课件

工业工程程序分析课件
引入智能管理系统
引入仓储管理系统(WMS)、运输管理系统(TMS)等智能化工具 ,实现仓储物流信息的实时更新和共享,提高决策效率和准确性。
工作效率提升
流程优化
通过程序分析对现有工作流程进行梳理和优化,消除浪费 环节,简化操作流程,提高工作效率。
作业标准化
制定标准化的作业规范和操作指南,减少不必要的重复劳 动,提高工作效率和作业质量。
培训与激励
结合程序分析结果,针对员工技能短板进行培训,提高员 工素质;同时建立激励机制,激发员工积极性,进一步提 高工作效率。
CHAPTER 04
工业工程程序分析工具与软件
工业工程程序分析工具介绍
流程程序图
01
以图形的方式表示工业流程中的操作顺序和相互关系
,帮助分析人员理解和改进流程。谢观看 ]
流程程序分析
定义
流程程序分析是一种对生产过程或操作流程进行全面、系 统、详细的分析方法,旨在发现并改进生产过程中的浪费 、不合理和不高效环节。
分析步骤
包括流程图的绘制、流程时间的测量、流程瓶颈的识别、 流程改进方案的提出等步骤。
目的
通过流程程序分析,可以优化生产流程,提高生产效率, 降低成本,提升企业竞争力。
AutoMod
一款自动化仿真软件,用于生产线、物流和仓储等系统的建模、仿 真和性能评估。
工具与软件在实际应用中的比较与选择
功能需求
根据项目的具体需求,选择具备相应功能的工具 与软件,例如,对于简单的流程分析,可以使用 基础的流程程序图工具,而对于复杂的系统仿真 ,则需要选择功能强大的仿真软件。
数据兼容性
生产中的效率和成本问题。
发展
随着工业生产的不断发展和进步 ,工业工程程序也不断完善和发 展,逐渐成为一种全球通用的工

基础工业工程(第四章)

基础工业工程(第四章)

HFUTIE
镁锭 1 1 2 2 3 化学药水 3 4 油漆胶水 4 5 包装材料 5 6 压铸成型 检查 机械加工 检查 去除毛边 检查 化学处理 检查 表面处理 检查 包装 成品检查
图 4-3

直 列 型 ” 工 艺 程 序 图
HFUTIE
6
分解型
由一个主要程序分成几个分程序去分别处理的工艺程序图称之 为分解型工艺程序图。在绘制分解型工艺程序图时,通常将主要 程序置于最右边,其余的依其重要性,从右至左依次排列。
从流程上入手。可以发现工艺流程中是否存在不经济、不合理、 停滞和等待等现象; 从工序上入手。可以发现加工顺序是否合理,流程是否畅通, 设备配备是否恰当,搬运方法是否合理; 从作业入手。可以发现工序中的某项作业是否一定必要,是否 可以取消,是否还有更好的方法。
HFUTIE
4.1.2
程序分析的常用符号
4.2.3 工艺程序分析的步骤
表4-7 工艺程序分析步骤
HFUTIE
4.2.4 工艺程序分析的应用
例1:某开关转子由轴1、模压塑料体2、停挡3组成,其结构如图 4-7所示,加工工艺如表4-8所示,绘出开关转子的工艺程序图。
1—轴
2—停挡 3—模压塑料
HFUTIE
图4-7
开关转子
表4-8 各组成部分的工艺过程
4.2.1 工艺程序分析概述 4.2.2 工艺程序图 4.2.3 工艺程序分析的步骤 4.2.4 工艺程序分析的应用
HFUTIE
4.2.1 工艺程序分析概述
概念 工艺程序分析是以生产系统或工作系统为研究对象, 在着手对某一工作系统进行详细调查研究和改进之前, 对生产系统全过程所进行的概略分析,以便对生产系
总检查决定如何修理 1 分解成动力、车架、电池三部分 1 电池 5 初次试验 8 充电 车架 5 去油漆 4 详细检查 动力 2 全面拆除 2 电器及机械试验
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

内容
选择所需研究的对象 针对不同的研究对象,采用表4-3所示的不同的 研究图进行全面记录 用5W1H,ECRS四大原则进行分析、改进 建立最经济、最科学、最合理、最实用的新方法
实施新方法 对新方法进行经常性检查、不断改善、直至完善
基础工业工程
第二节、工艺程序分析
一、工艺流程分析概述 二、工艺流程图 三、工艺流程分析的步骤 四、工艺流程分析的应用
基础工业工程
基础工业工程
内容提要
第一章 生产与生产率管理 第二章 工业工程概述
第三章 工作研究
第四章 程序分析
第五章 作业分析
第六章 动作分析
第七章 秒表时间研究 第八章 工作抽样 第九章 预定时间标准法 第十章 标准资料法
基础工业工程
第四章 程序分析
☆教学目的与要求
1.明确程序分析中常用的五种代表活动的标准化 符号和含义;
搬运
搬运
停滞
储存
表示原材料、半成品、零件或产 物料的运输、操作工人 品从一处移至另一处的状态。 的移动。
表示原材料、半成品、零件、产 物料在某种授权下存入
品的保管状态。
仓库或从仓库中取出都
属于储存活动。
等待
检查
数量
检查
品质 检查
表示原材料、半成品、零件、产 等待被加工、被运输、
品的停顿状态。
被检验都属于等待。
•实际工作中,采用“ECRS”四大原则进行改 善时,可参考表4-4来分析思考。
✓(三)5个方面——即加工、搬运、等待、储存和检验 ✓(四)“5W1H”技术
基础工业工程
表4-4 程序分析建议表
思考要点
改善要点
基本原则
尽可能消除不必要的步骤 减少不必要的步骤 合并步骤 缩短步骤 安排最佳顺序 尽可能使各个步骤更经济、更合理
操作方面
取消不需要的操作 改变设备和利用新设备 改变工厂布置或重新编排设备 改变产品设计 发挥各工人的技术特长
检验方面
可以取消检验吗 是否可以边加工边检验 能否运用抽样检验和数理统计
流程方面
改变工作顺序 改变工厂布置 改进现有的工作流程
基础工业工程
六、程序分析的步骤
步骤 选择 记录
分析 建立 实施 维持
表示原材料、半成品、零件、产 品的数量进行检验。
表示原材料、半成品、零件、产 品的质量进行检验。
对照图纸检验产品的加 工尺寸、查看仪器盘、业务员依照顾客来函核对某张支票上的数字, 信(顾客来函)放在公文柜中。
1
去公文柜
1 开公文柜
2 拿出信
2
带信回办公桌
基础工业工程
(二)工艺程序图的作用
✓ 便于研究人员从总体上去发现存在的问题以及关键环 节;
✓ 作为编制作业计划、供应计划、核算零件工艺成本以 及控制外购件进货日期等的重要依据。
基础工业工程
(三)工艺程序图的组成
✓ 由表头、图形和统计三大部分组成; ✓ 表头的格式和内容根据程序分析的具体任务而定; ✓ 将现行工艺程序,用表4-1或4-2中规定的符号记录下
基础工业工程
第一节 程序分析概述
一、程序分析的概念、特点及目的 二、程序分析的常用符号 三、程序分析的种类 四、程序分析的工具 五、程序分析的方法 六、程序分析的步骤
基础工业工程
一、程序分析的概念、特点和目的
定义 特点
✓ 通过调查分析现行工作流程,改进流程中不 经济、不均衡、不合理的现象,提高工作效 率的一种研究方法。
✓对生产过程的宏观分析; ✓对生产过程全面、系统而概略的分析。
目的
✓改善生产过程中不经济、不合理、不科学的 作业方法、作业内容以及现场改善布置,提高 生产效率。
基础工业工程
二、程序分析的基本符号(如表4-1)
活动要素 分类 记号 意义
例如
加工
加工
表示使原材料、半成品、零件发 车削、磨削、炼钢、搅 生物理、化学变化,或处于分解、 拌、打字等都属于加工。 装配的状态。
基础工业工程
二、工艺程序图
(一)工艺程序图的概念 (二)工艺程序图的作用 (三)工艺程序图的组成 (四)工艺程序图的作图规则 (五)工艺程序图的结构形式
基础工业工程
(一)工艺程序图的概念
✓ 对生产过程的概略描述,主要反映生产系统全面的 概况以及各构成部分之间的相互关系。
✓ 将所描述对象的各组成部分,按照加工顺序或装配 顺序从右至左依次画出,并注明各项材料和零件的 进入点、规格、型号、加工时间和加工要求。
3 找票
1 核对
3
带信回公文柜
4 放回信
5 关公文柜
4
回办公桌
6 放回票
办公桌




基础工业工程
✓ 储存与暂存不一样,储存是有目的的,从储存处取 出物品一般需要申请单或其他的票据。暂存是没有 目的的,从暂存处取出物品一般不需要任何票据。
✓ 在实际工作中,除了上述5种表示的单一活动符号以 外,还有两种活动同时发生的情况。为此,还派生 出如表4-2所示的一些复合活动符号。
基础工业工程
四、程序分析的工具
表4-3 程序分析的种类与工具
程序分析种类
工艺程序分析 流程程序分析 布置和经路分析 管理事务分析
程序分析工具
工艺程序图 流程程序图 线路图和线图 管理事务流程图
基础工业工程
五、程序分析的方法
✓程序分析的方法:1个不忘,4大原则,5个方面, 5W1H技术。 ✓(一)1个不忘——不忘动作经济原则 ✓(二)4大原则——即“ECRS”四大原则
2.理解工艺流程、流程程序、布置和经路、管理 事务流程分析的定义和主要用途;
3.掌握工艺程序图、流程程序图、线图和线路图、 管理事务流程图的基本结构及其分析改进的重点。
基础工业工程
☆教学内容
第一节 程序分析概述 第二节 工艺程序分析 第三节 流程程序分析 第四节 布置和经路分析 第五节 管理事务分析 复习与思考
基础工业工程
表4-2 流程图派生的复合活动符号
基础工业工程
三、程序分析的种类
✓ 程序分析按照研究对象不同,分为图4-1所示的四种。
程序分析
工艺程序分析 流程程序分析 布置和经路分析
产品、材料的工艺程序分析 作业人员的工艺程序分析 产品、材料的流程程序分析 作业人员的流程程序分析
管理事务分析
图4-1 程序分析的种类
基础工业工程
一、工艺流程分析概述
定义
✓ 以生产系统或工作系统为研究对象,对 生产系统全过程所进行的概略分析,从 宏观上发现问题,为后面的流程程序分 析、布置和经路分析作准备。
分析对象 ✓ 生产系统全过程。
特点
✓ ①只分析加工和检验两项活动,技术性强; ✓ ②以生产或工作的全过程为研究对象
工具
✓ 工艺程序图
