网络分析仪与频谱分析仪基础培训.
网络分析仪培训交流教材

• 补充:无线长的的均匀无耗传输线上各点 的电压电流的最大值或有效值都是相等的; 因此他们的阻值也是处处相等的。
网络分析仪培训交流教材
传输线信号反射特性-全反射
• 注明:这里的孔径设置即为网络分析仪中的平滑设置。
网络分析仪培训交流教材
群时延的测量过程
• 通过群时延指标反映器件相位特性:通过电延迟补偿得到的被测件非线 性相位误差和群时延两项指标都可以定量反映被测件的相位非线性;
• 群时延指标更改精确反映相位非线性。下面的例子表明:相位波动峰- 峰值相同的被测件产生的群时延可能有明显不同。下面右图中被测件群 时延抖动较大,会引起更大的信号失真。
• 所以对放大器、滤波器等器件在工作频带范围内 幅/频抖动要严格要求
网络分析仪培训交流教材
相位-频率特性对传输信号的影响
• 在器件(系统)实际工作过程中,传输的信号都是占有一定频率 带宽的的调制信号,如果器件(系统)的相位/频率特性不线性 就会使调制信号发生变化,造成信号失真。
网络分析仪培训交流教材
• 对于低功率场合,如:cable TV,系统要求有很 小的传输损耗,系统特性阻抗规定为75欧姆,但 对于其它射频微波系统,考虑功率容量和传输损 耗的折衷,特性阻抗规定为50欧姆。
网络分析仪培训交流教材
反射特性参数定义
网络分析仪培训交流教材
反射特性的参数定义
• 反射系数是反射电压与入射信号电压的比值,反 射系数为矢量,包含幅度和相位信息,分别反映 反射信号与如射信号的幅度比值和相位值。
• 孔径设置为窄时,测试分辨率高,但容易受系统中噪声的影响,测试 的重复性差。
网络分析仪原理及操作培训

网络分析仪原理
深入探讨网络分析仪的基本原理,包括信号解析、频谱分析和波动分析。了解其在网络故障诊断中的关键作用。
网络分析仪操作说明
1
连接设备
学习如何正确连接网络分析仪与被测设备,并确保准确的信号采集。
2
设置测量参数
详细了解如何根据需求设置测量参数,包括频率范围、带宽和增益等。
网络分析仪操境因素 的影响,尽量在低干扰环境 下进行测量。
正确校准
定期校准仪器,确保测量结 果的准确性和可靠性。
数据解读
学会正确解读测量数据,结 合实际场景进行问题分析和 故障排查。
网络分析仪常见问题及解决方法
无法连接设备
检查网络连接、设备设置以及驱 动程序是否正确安装。
测量结果异常
测量精度问题
排查设备故障、信号干扰等因素, 并参考厂商文档进行适当的疑难 解答。
检查仪器校准情况,保证测量结 果的准确性。
网络分析仪的应用案例
1
无线网络排障
利用网络分析仪分析无线信号,定位并解决无线网络中的故障。
2
网络容量规划
通过测量网络流量和带宽利用率,优化网络规划和资源分配。
3
网络安全检测
通过监测网络流量和识别异常行为,发现并抵御潜在的网络安全威胁。
网络分析仪在电信行业中的重 要性和作用
介绍网络分析仪在电信行业中的广泛应用,包括网络故障排查、网络优化和 服务质量保障。
3
执行测量
掌握如何进行各种测量操作,比如频谱分析、时域分析和网络监测等。
网络分析仪使用的主要功能和特点
1 频谱分析
通过频率分析技术,准确 测量并显示信号的频谱分 布。
2 时域分析
频谱分析基础培训

频谱分析仪性能指标 截止点(T.O.I)
频谱分析仪性能指标 1-dB 压缩点
频谱分析仪性能指标 动态范围
频谱分析仪性能指标 最大无互调范围或最大谐波抑制
频谱分析仪性能指标 频率测量精度
I 光标读数:
I ±(频率读数X参考频率误差+0.5%X频率跨度+10%X分辨带宽+最 后显示位X1/2)
锯齿波发生器
检波器 y
x
显示
频谱分析仪工作原理
中频滤波器:数字滤波器
Anti aliasing
bandpass 12 bit
IF 20.4 MHz
A D
Q mixer
IF
I
Lowpass filter
LO 90°
I mixer Q
filter coefficients Lowpass filter
理想高斯滤波器 (数字)
1.415 * B3dB
1.065 * B3dB
频谱分析仪性能指标 显示的噪声本底依赖于RF衰减器
频谱分析仪性能指标 显示的噪声本底依赖于与RBW带宽
A=10lg(RBWnew/RBWold)
频谱分析仪性能指标 接收机的非线性特性
频谱分析仪性能指标 三阶互调产物的鉴别
RFAtt
RF 衰减器
-2.5 dB 修正因子 (对数定标的平均)
不同的滤波器6 dB带宽和等效噪声带宽与 3 dB带宽的关系
滤波器类型
6 dB 带宽 等效噪声带宽
4-极点滤波器 (模拟)
1.480 * B3dB
1.129 * B3dB
5-极点滤波器 (模拟)
1.464 * B3dB
1.114 * B3dB
频谱分析仪基础知识

频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱,以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频,得到中频信号,再经过中频放大器放大后送入检波器进行解调,最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围:指频谱分析仪能够测量的频率范围。
2、分辨率带宽:指能够分辨出的最小频率间隔。
3、扫描时间:指从低频到高频一次扫描所需的时间。
4、灵敏度:指能够检测到的最小信号幅度。
5、非线性失真:指由于仪器内部非线性元件所引起的信号失真。
6、动态范围:指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力:指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常,如发现异常应立即停止使用。
2、避免在强电磁场中使用,以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器,并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱,以图形方式显示信号的频率成分。
在使用频谱分析仪时,应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标,对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展,频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具,在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧,以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分,并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
网络分析仪原理及操作培训共53页

66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做,明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生,以及整个命运 的,只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ;权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊,可是金 子可以 拉着它 的鼻子 走。— —莎士 比

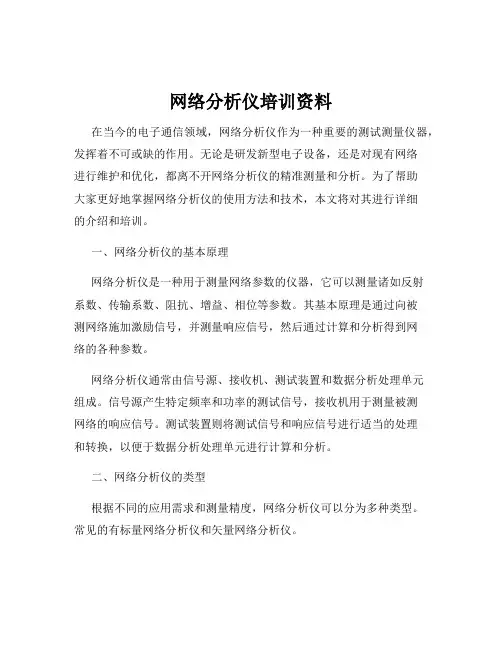

网络分析仪培训资料

网络分析仪培训资料在当今的电子通信领域,网络分析仪作为一种重要的测试测量仪器,发挥着不可或缺的作用。
无论是研发新型电子设备,还是对现有网络进行维护和优化,都离不开网络分析仪的精准测量和分析。
为了帮助大家更好地掌握网络分析仪的使用方法和技术,本文将对其进行详细的介绍和培训。
一、网络分析仪的基本原理网络分析仪是一种用于测量网络参数的仪器,它可以测量诸如反射系数、传输系数、阻抗、增益、相位等参数。
其基本原理是通过向被测网络施加激励信号,并测量响应信号,然后通过计算和分析得到网络的各种参数。
网络分析仪通常由信号源、接收机、测试装置和数据分析处理单元组成。
信号源产生特定频率和功率的测试信号,接收机用于测量被测网络的响应信号。
测试装置则将测试信号和响应信号进行适当的处理和转换,以便于数据分析处理单元进行计算和分析。
二、网络分析仪的类型根据不同的应用需求和测量精度,网络分析仪可以分为多种类型。
常见的有标量网络分析仪和矢量网络分析仪。
标量网络分析仪主要测量信号的幅度特性,如衰减和增益等。
它相对简单,价格较低,但无法提供相位信息。
矢量网络分析仪则不仅可以测量信号的幅度,还可以测量相位信息,能够更全面地描述被测网络的特性。
但矢量网络分析仪通常价格较高,操作也相对复杂。
此外,还有手持式网络分析仪和台式网络分析仪之分。
手持式网络分析仪便于携带,适用于现场测试;台式网络分析仪则精度更高,功能更强大,适用于实验室和研发环境。
三、网络分析仪的主要技术指标在选择和使用网络分析仪时,需要了解一些重要的技术指标,以确保其能够满足测量需求。
1、频率范围:网络分析仪能够测量的频率范围,这是根据具体的应用需求来选择的。
2、测量精度:包括幅度精度和相位精度,精度越高,测量结果越准确。
3、动态范围:表示网络分析仪能够测量的最大信号和最小信号之间的比值。
4、分辨率:指能够分辨的最小频率间隔和幅度变化。
四、网络分析仪的操作步骤1、连接设备首先,将网络分析仪与被测网络正确连接。
网络分析仪培训资料(最新)

V
入射波
V反射波= 0(所有输入功率被负载吸 收)
当传输线终端为短路与开路时
Zs = Zo
V
入射波
V反射波 负载开路相位同相 (0oo) ,
短路相位为反向(180 )
对于短路和开路二种情况,在传输线上都会建立驻波
当传输线终端为25 W
Zs = Zo ZL = 25 W
Vinc
Vrefl Standing wave pattern
特征: 沿线只有入射的行波而没有反射波;入射的能量全为负载所 吸收,故传输效率最高; 沿线上任意点的输入阻抗等于线的 特性阻抗而与离负载距离无关; 沿线电压和电流的振幅值不变;
传输线三种状态
2.纯驻波状态 短路:负载阻抗ZL=0时,Γ=-1, RL=0, SWR →∞ 。 开路:负载阻抗ZL=∞, Γ=1, RL=0 , SWR →∞ 3.行驻波状态:当ZL≠Z0时,Γ<1,传输线上 为“部分 行波”状态,“部分反射”状态, 此时负 载失配,导致传输线上出现部分驻 波
相关概念
反射系数
回波损耗
驻波比 传输系数 增益/插入损耗 群延时 史密斯圆图
反射系数Γ
反射系数是反射信号功率与入射信号功率 之比。
G
Vreflected = = V incident
r
F
ZL - ZO = ZL + ZO
当ZL=Z0时, ρ=0; 当ZL≠ Z0时,0<ρ≤1
ZL为负载阻抗,Z0为传输线特性阻抗
史密斯圆图
Smith Chart
+jX 0 +R
能读反射系数,但不能直接显示读取阻抗值
.
极坐标平面
0
90o
频谱分析仪培训资料-1(new)

0dB
Professional Agilent Instrument Distributor
32
影响频谱仪灵敏度的因素
--- RBW
10kHz RBW
3kHz RBW
1kHz RBW
噪声电平随RBW按
10log---------RBW2
规律变化
RBW1
Professional Agilent Instrument Distributor
30
频谱仪测试灵敏度
混频器
检波器
输入 信号
中频滤波器
LO
扫描
频谱仪内部混频器及各级放大器会产生噪声, 通过检波器会反映为显示白噪声电平 (DANL)
Professional Agilent Instrument Distributor
31
影响频谱仪灵敏度的因素
--- 衰减器设值
20dB 10dB
Professional Agilent Instrument Distributor
14
扫频式频谱仪组成框图
频谱仪主要功能是显示和测量输入信号的频谱分布和幅值
RF输入 衰减器 中频 放大器 中频 滤波器 检波器
混频器
RF 输入 IF 对数 放大器
预选滤波器 / 低通滤波器
本振 (压控振荡器)
LO
Professional Agilent Instrument Distributor
9
信号与频谱分析基本概念
数字调制信号频谱:测量信道功率、相邻信道功 率比、占用带宽等
Professional Agilent Instrument Distributor
10
网络分析仪交流培训教材NetworkAnalyzerBasics-精选文档90页

• 补充:无线长的的均匀无耗传输线上各点 的电压电流的最大值或有效值都是相等的; 因此他们的阻值也是处处相等的。
文档密级:内部公开
BTI机密,未经许可不得扩散
• 所以对放大器、滤波器等器件在工作频带范围内 幅/频抖动要严格要求
文档密级:内部公开
BTI机密,未经许可不得扩散
相位-频率特性对传输信号的影响
• 在器件(系统)实际工作过程中,传输的信号都是占有一定频率 带宽的的调制信号,如果器件(系统)的相位/频率特性不线性 就会使调制信号发生变化,造成信号失真。
与测试位置无关
• 高频传输线 • 信号波长=or<<线长
• 信号包络电压与传输 线位置有关
文档密级:内部公开
BTI机密,未经许可不得扩散
传输线基础知识
• 对于射频电路,保证信号能在器件中有效的进行 功率传输是最大目的。
• 低频信号的波长远大于传输器件的长度,一根简 单的传输线对于传输功率就是很有用的,导线中 的电压和电流是不随时空变化的常数。电流容易 在传输线上进行传播,传输线电压和电流的测量 与测试点的位置无关
• 若Vin=f(t),则Vout=af(t-t0)
文档密级:内部公开
BTI机密,未经许可不得扩散
幅度-频率特性对传输信号的影响
文档密级:内部公开
BTI机密,未经许可不得扩散
幅度-频率特性对传输信号的影响
• 上面的例子可以反映幅度/频率特性对传输信号的 影响
• 例中,线性网络的输入激励信号为类似方波波形, 该信号在频域上包含三个频率成分:基波、二次 谐波、三次谐波。该信号通过线性网络时,线性 网络具有的幅度/频率特性对基波和三次谐波衰减 最大,使输出信号频谱发生变化,相应时域波形 从方波变为类似的正弦波形
频谱分析仪培训资料

信号处理
对雷达和导航信号进行频谱分析 ,提取目标信息,实现目标检测
、跟踪和识别。
干扰识别
在复杂电磁环境中,频谱分析仪 用于识别和定位干扰源,提高雷
达和导航系统的抗干扰能力。
性能评估
评估雷达和导航设备的性能指标 ,如距离分辨率、速度分辨率和
测角精度等。
频谱分析仪在音频领域的应用
音频质量分析
检测音频信号的失真度和噪声水平,评估音频质 量。
混频
将输入信号与本振信号混频,得 到中频信号。
结果显示
在显示器上显示测量结果,如幅 度谱和相位谱。
检波
将中频信号转换为直流信号或低 频信号,便于测量和显示。
中频放大
对中频信号进行放大,提高信号 的幅度。
频谱分析仪的测量参数
01
02
03
04
频率范围
频谱分析仪能够测量的频率范 围,通常由滤波器和混频器决
频谱分析仪在电子测量领域的应用
信号完整性测试
在高速数字电路中,频谱分析仪 用于分析信号的频域特性,检测
信号失真和噪声。
频响测试
测量电子设备的频率响应,评估其 性能指标和稳定性。
电磁兼容性测试
检测电子设备是否符合电磁兼容性 标准,确保设备正常工作且不对其 他设备造成干扰。
频谱分析仪在雷达与导航领域的应用
作用
频谱分析仪广泛应用于通信、雷 达、电子对抗、卫星导航、无线 电监测等领域,是电子工程师进 行信号分析和调试的重要工具。
频谱分析仪的种类与特点
种类
根据工作原理和应用场景,频谱分析仪可分为扫频式、实时式、矢量信号分析 仪等类型。
特点
扫频式频谱分析仪具有频率覆盖范围广、分辨率高等特点,实时式频谱分析仪 则具有快速响应和实时监测能力,矢量信号分析仪则能够进行信号调制和解调 等复杂信号处理。
频谱分析仪培训资料

2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解,并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频,得到一系列中频信号,再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理,得到频域数据,从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换(FFT)技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化,适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量,适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求,设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据,记录需要的数据。
开始测量按下测量按钮,开始进行信号测量。
分析数据根据测量结果,进行分析和计算,得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析,包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别,对信号进行分类和鉴别,对于未知信号,可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题?电源故障检查电源插头是否牢固连接在电源插座上,确保电源线不损坏。
频谱仪培训(安捷伦)

按键介绍
TRACE 迹线键 按此键可进入用于控制和存储轨迹信息的菜单。每条
轨迹由存有幅度信息的一系列数据点组成。随着每次扫描, 频谱仪对任何有效轨迹刷新其信息。
BW/SWP带
宽/扫宽键 激活跟分辨带宽和扫描相关的功能菜单。菜单包括: 分辨带宽、视频带宽、最大保持、平均值和检波。选择其中 任何一个键都会弹出一组和该选择相关的步骤。
4、标记( MARKER)键设置
频率、频宽和幅度是频谱分析仪测量的基本功能。但使用 标记功能,你能辨认出频谱分析仪轨迹的频率和幅度,这样 使你可以做相关的测量,自动显示信号的最大幅度,并且调 节频谱仪跟踪信号。 1、按下标记( Marker)按键 2、可以在对应软件按搜索峰值(Search peak)键,进行峰值搜 索。
GSM通道功率测量
5、在面板上按MEAS键选择CHANNEL POWER软键。 a、按CENTER FREQ软键设置频谱仪中心频率为GSM
信号频率947.5MHz。 b、选择INT BW软键设置积分带宽间隔为2.0MHz,
对于特殊的应用设置积分带宽间隔到合适值。 c、选择CHANNEL SPAN软键设置通道带宽为4.0MHz,
AMPTD 幅度键 激活跟幅度相关的功能菜单。菜单包括:参考电平、 刻度、衰减、参考电平偏置和仪器。选择其中任何一个键都 会弹出一组和该选择相关的步骤。
按键介绍
SPAN 扫宽键 此键用于激活扫宽功能并访问其菜单。按 [SPAN] 将按 中心频率对称地改变扫宽。扫宽的读数给出了总的显示频率 范围。
FREQ 频率键 激活跟频率和频宽相关的功能菜单。菜单包括如下选 项:中心频率、起始频率和截止频率,选择其中任何一个键 都会弹出一组和该选择相关的步骤。 MARKER 标记键 此键可访问各标记控制软键,用以选择标记的类型和 数 量。
频谱分析仪培训

频谱分析仪培训标题:频谱分析仪培训引言频谱分析仪是一种用于信号分析和频谱测量的电子测试设备,广泛应用于无线通信、电子工程、雷达系统等领域。
为了提高工程师和技术人员在实际工作中的频谱分析仪操作技能,本培训旨在提供全面、系统的频谱分析仪知识,帮助学员熟练掌握频谱分析仪的使用方法和技巧。
第一章:频谱分析仪的基本原理1.1 频谱分析仪的定义频谱分析仪是一种用于测量和分析电磁波频谱特性的电子测试设备,能够显示信号的幅度、频率、相位等参数。
1.2 频谱分析仪的工作原理频谱分析仪通过接收输入信号,对其进行频率分析,并将分析结果以图形或数据形式显示出来。
其核心部分包括:射频前端、本振、混频器、滤波器、检波器、显示单元等。
第二章:频谱分析仪的操作与使用2.1 频谱分析仪的硬件连接(1)连接射频电缆:将待测信号通过射频电缆连接至频谱分析仪的输入端口。
(2)连接外部设备:如计算机、打印机等,以便于数据传输和结果打印。
2.2 频谱分析仪的软件设置(3)设置中心频率:根据待测信号的频率范围,设置合适的中心频率。
(4)设置分辨率带宽:选择合适的分辨率带宽,以获得所需的频谱分辨率。
(5)设置参考电平:根据待测信号的幅度,设置合适的参考电平。
2.3 频谱分析仪的测量与数据分析(6)进行频谱测量:启动频谱分析仪,对输入信号进行测量。
(7)分析测量结果:观察频谱分析仪显示的频谱图,分析信号的幅度、频率、相位等参数。
第三章:频谱分析仪的应用实例3.1 无线通信系统测试利用频谱分析仪对无线通信系统的信号进行测试,分析信号的频率、幅度、调制方式等参数,以确保通信系统的正常运行。
3.2 雷达系统测试利用频谱分析仪对雷达系统的发射和接收信号进行测试,分析信号的频率、幅度、相位等参数,以评估雷达系统的性能。
3.3 电子设备干扰分析利用频谱分析仪对电子设备产生的干扰信号进行测试,分析干扰信号的频率、幅度等参数,以找出干扰源并进行整改。
第四章:频谱分析仪的维护与保养4.1 保持设备清洁:定期清洁频谱分析仪的外壳和接口,防止灰尘和污垢影响设备性能。
频谱分析仪实际操作基础(最新)

2)、静电防护
电子仪器(尤其是微波仪器设备)对静电非常敏感, 应采取严格的静电防护措施(特别是对于仪器的输入输出 端口)。(公司以前有多台仪器因静电而损坏,超过100V 静电可能会损坏仪器灵敏度性能)。仪器操作一般要求: 防静电工作台、座椅、穿防静电服、佩戴防静电手腕(在 生产现场现已达到)。
频谱分析仪基础—仪器规范性操作及注意事项 3).所有仪器必须接地良好: 如果某一设备(仪器)未接地或地线接触不良,会造 成设备端口带电,这对于功率探头、信号源输出口、频谱仪 输入输出端口及HPIB、GBIP端口是致命的,可在该端口与其 它设备相连的瞬间放电损坏内部电路(输入衰减器ATT、混频 器、放大器、或输入电路等),造成较大的经济损失。CRT显 示的仪器后面都有专门的接地端,有的仪器则没有。仪器的接 地保证,国外都是通过三芯电源插头\插座的接地端与地相连. 但目前实际使用的电源插座质量不合格或接触不良,没法保证 接地,所以要求所有仪器设备都必须另接地线(并联接地), 与地网相连。特别是有时根据需要,仪器需在各岗位之间调 用,必要注意别忘接地线。
频谱分析仪和信号发生器实际操作 基础
---仪器培训课程之四--主讲:林胜辉
主要内容:
一、频谱分析பைடு நூலகம்的基本原理;
二、产品常用指标概念及测试方法; 三、仪器操作注意事项; 四、仪器规范性操作步骤;
五、产品实际测试演示;
一、频谱分析仪的基本原理
1、扫频式频谱仪组成框图
输入衰 减器 混频器
Input signal
3dB
3dB带宽
三、仪器操作注意事项
频谱分析仪基础—仪器规范性操作及注意事项
1、仪器操作注意事项
仪器设备是公司进行生产经营的主要工具,它的 精度直接影响着公司的产品质量。公司的仪器设备大 多精贵,且使用率较高,若损坏一台精贵仪器,公司 不仅要承担昂贵的维修费,而且也影响着公司生产的 有序进行,其间接经济损失无法估计。
网络分析仪培训用

网络分析仪培训用网络分析仪培训指南一、网络分析仪简介网络分析仪是一种专业的网络检测工具,它可以检测局域网和广域网中的网络运行状态以及发现网络设备的问题。
网络分析仪使用现代网络技术,可以通过监视网络数据流量和网络协议来获取有关网络的各种信息,以提供更深入的分析和解决方法。
二、网络分析仪的基本原理网络分析仪的基本原理是在组合的硬件和软件环境下,在分析网络数据包之前,采集网络上某个或某些设备之间传输的数据信息,并通过解析数据包来研究网络设备间通信过程中的协议、结构和参数等信息,以检测网络设备是否正常运行并发现网络问题。
三、网络分析仪的功能1.监视和分析数据流量:网络分析仪可以监视和分析网络上各个设备之间的数据通信情况,包括数据包的发送、接收、转移等信息。
2.协议分析:网络分析仪可以捕获并分析网络协议,以确定网络上使用的协议类型以及它们的结构和参数等信息。
3.错误排除:网络分析仪可以帮助检测局域网和广域网中的网络设备,在检测到网络故障时,帮助排除错误并解决问题。
4.网络性能优化:网络分析仪可以定位和优化网络设备的问题,以帮助提高网络性能和稳定性。
四、网络分析仪的应用领域网络分析仪广泛应用于网络工程师、运维人员、安全人员和网络管理员等在日常工作中,以检测、监控、故障排除和性能优化等方面发挥着重要的作用。
主要应用领域包括以下几个方面:1.网络管理:通过配置网络分析仪,可以对网络进行统一管理,以保证网络的正常运行。
2.网络安全:网络分析仪可以监视和分析网络流量,以侦查网络攻击和恶意攻击。
3.网络优化:网络分析仪可以帮助检测网络设备性能问题,以实现网络优化和加速。
4.故障排除:网络分析仪可以帮助检测网络中的故障,以快速解决问题。
五、网络分析仪的选购网络分析仪的选购应根据具体需要进行,首先应选择功能齐全的网络分析仪,并了解其性能、价格和技术支持等方面的信息。
其次应考虑网络分析仪的可扩展性和兼容性,以确保它可以适应不同类型的网络和设备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
注意:在使用中,N型头可以直接用手拧,而SMA头必须使用力矩扳手;两者拧接时皆为旋拧阳头, 电缆接头一般为阳头;不按此操作易损伤接头和减少其寿命
SMA型 (Male)阳头
(Female)阴头
注意:在使用中,N型头可以直接用手拧,而SMA头必须使用力矩扳手;两者拧接时皆为旋拧阳头, 电缆接头一般为阳头;不按此操作易损伤接头和减少其寿命
天线Antennas 开关Switches
无源
器件类型
收发信机 Transceivers 低噪放LNA 功放PA
有源
Low
RF微波信号的特性与光有相似性
入射光
透射光
反射光
入射波 反射波
光
待测件DUT
RF
投射波
高频器件的主要特征参数
入射信号
R
反射信号
A
反射
反射信号
A
入射Байду номын сангаас号 = R
SWR
S-Parameters S11, S22
1:校准完成后,首先不接任何转接头和器件,矢网显示的 S11和S22值在校准频段内应该为接近于0的一个负值; 否则说明校准不好
2:其次接标准50欧负载到两端口,矢网显示的S11和 S22值在校准频段内应该为小于-40dB的一个值; 否则说明校准不好
3:第三步可在两端口间接另一双阴转接头(最好不是 校准时所用的那个),矢网显示的 S21, S12值在校准频段内应该为接近于0的一个负值; S11,S22值在校准频段内应该小于-40dB 否则说明校准不好
Response校准和Two-Port 全端口校准测试结果对 比
测试一滤波器的插损
CH1 S 21 &M log MAG CH2 MEM log MAG
1 dB/ 1 dB/
REF 0 dB REF 0 dB
Cor
After two-port calibration
After response calibration
我们习惯用取对数后的形式来表示S参 数,即以dB形式来表示
测量中存在的三种误差
系统误差:可以通过对仪器进行校准来减小此误差
随机误差 漂移误差
Measured Data
Errors:
SYSTEMATIC RANDOM DRIFT
Unknown Device
测量中主要使用两种连接器或转 接头
N型 (Male)阳头
矢量网络分析仪基础培训
Yan.Xin 2003/12/03
矢量网络分析仪是测试高频器件性能的最常用的测试仪器。常用来测试下列器件
High
I集成度
双工器Duplexers or Diplexers
滤波器Filters
耦合器Couplers
分路器Splitters, dividers 合路器Combiners 隔离器Isolators 环形器Circulators 衰减器Attenuators 同轴电缆Cables
a1
入射
Forward
S 11
反射
b1
S 21
传输or透射
b2
DUT
a2 = 0
Z0
Load
S 11 =
反射 入射
S 21
透射
= I入射
=
b1 a1
b
=
2
a1
a2 = 0 a2 = 0
S 22 =
反射 入射
S 12
=
透射 入射
=
b2 a2
b
=
1
a2
a1 = 0 a1 = 0
Z0
Load
a1 = 0
b 1 传输or透射
DUT
S 12
S 22
反射
入射
b2
Reverse
a2
各个S参数与 一般测量参数是一一等效的
S11 = 前向反射系数 (input match) S22 = 反向反射系数 (output match) S21 = 前向传输系数 (gain or loss) S12 = 反向传输系数 (isolation)
对器件性能 进行测量
Frequency
Network analyzers:
measure components, devices, circuits, sub-assemblies
Frequency
测量未知信 号(与示波 器有些相似
)
Spectrum analyzers:
measure signal amplitude characteristics carrier level, sidebands, harmonics...)
Uncorrected
Cor
x2
1 START 2 000.000 MHz
2 STOP 6 000.000 MHz
频谱分析仪使用基础培训
频谱仪和网络分析仪最主要的区别
.
Amplitude Ratio Amplitude
8563A SPECTRUM ANALYZER 9 kHz - 26.5 GHz
=
F = ZL - ZO
ZL + ZO
功率Return loss = -20 log(r),r = G
Emax 电压驻波比
Emin
VSWR =
Emax Emin
1+r = 1-r
No reflection (ZL = Zo)
0
dB
1
r
RL VSWR
Full reflection (ZL = open, short)
1
0 dB
传输参数
V 入射
DUT
V 传输or透射
传输系数
T=
V Transmitted V Incident
= t
(功率)插损 (dB)
V
= - 20 Log
Trans
V Inc
= - 20 log t
V
增益 (dB) = 20 Log
Trans
V Inc
= 20 log t
由于一些原因,我们一般测量器件的S参数
N型转接头 SMA转接头
(Male)阳头
(Female)阴头
校准合中一般也有两种规格的校准件 :N型(M 和F);SMA型(M和F)
在校准时一定要根据校准件的规格 来选择相应的校准菜单
根据准确度的不同,有几种校准类型
“RESPONSE”校准(准确度较差,但是校准过程简单) 用一双阴头
thru thru
Reflection Coefficient
G, r
Return Loss
透射信号
B
透射
透射信号 入射信号
B =R
Gain
S-Parameters S21, S12
Transmission
Coefficient T,t
Insertion Loss
反射参数
G r 电压反射系
数
=
Vreflected Vincident
1-port 校准 (用于反射参数测量)SHORT
OPEN
LOAD
Full 2-port (全端口)校准 (准确度最高,用于正式测试) SHORT
SHORT
OPEN
OPEN
LOAD
LOAD
thru
RESPONSE”校准操作步骤
Full 2-port (全端口)校准操作步骤
校准效果简单检查与判别
