浅埋隧道零开挖进洞施工技术

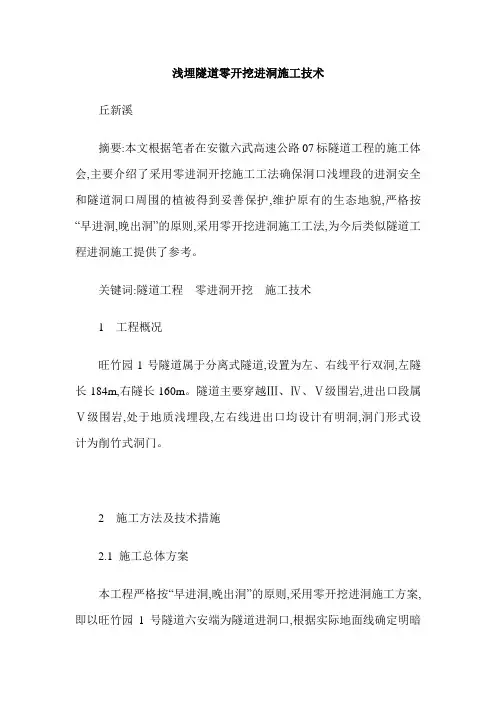

浅埋隧道零开挖进洞施工技术丘新溪摘要:本文根据笔者在安徽六武高速公路07标隧道工程的施工体会,主要介绍了采用零进洞开挖施工工法确保洞口浅埋段的进洞安全和隧道洞口周围的植被得到妥善保护,维护原有的生态地貌,严格按“早进洞,晚出洞”的原则,采用零开挖进洞施工工法,为今后类似隧道工程进洞施工提供了参考。
关键词:隧道工程零进洞开挖施工技术1 工程概况旺竹园1号隧道属于分离式隧道,设置为左、右线平行双洞,左隧长184m,右隧长160m。
隧道主要穿越Ⅲ、Ⅳ、Ⅴ级围岩,进出口段属Ⅴ级围岩,处于地质浅埋段,左右线进出口均设计有明洞,洞门形式设计为削竹式洞门。
2 施工方法及技术措施2.1 施工总体方案本工程严格按“早进洞,晚出洞”的原则,采用零开挖进洞施工方案,即以旺竹园1号隧道六安端为隧道进洞口,根据实际地面线确定明暗洞交接点,在明暗洞交接点外不开挖山脚土体的情况下,采用两侧开槽施作五榀I18钢拱架作为套拱,逐渐靠向山体明暗洞交接点,拱架间以纵向钢筋连接为整体,并在钢拱架上预设超前管棚导向管,浇注混凝土封闭钢拱架形成套拱衬砌,然后施作超前大管棚作为超前支护,管棚完毕后,再进行进洞开挖施工。
2.2 各工序施工方法2.2.1 零开挖进洞位置的确定对旺竹园1号隧道六安端左右线洞口段纵断面测量,根据测量横断面高程确定隧道左右线明暗交接点里程分别为ZK35+961.4、YK35+980.4,左右线零开挖进洞位置里程确定为ZK35+959.4、YK35+978.4。
2.2.2 洞口套拱施工方法(1)套拱两侧拱脚基坑采用人工开挖,基底人工整平后浇注20号片石砼基础。
基础沿纵向长度2.2m,片石混凝土厚度180cm,宽度至开挖基坑边线。
(2)套拱纵向长度2.0m,共设五榀I18工字钢拱架,间距0.4m。
工字钢拱架由钢筋加工场预制后现场安装,安装时根据测量人员测定的高程和拱架安装控制线准确定位,并严格检查拱架的垂直度,严格将拱架控制在同一平面。
浅谈隧道零开挖进洞施工技术

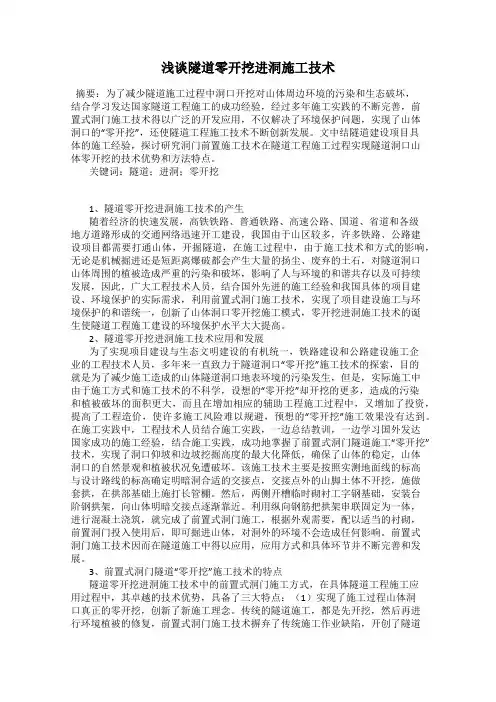

浅谈隧道零开挖进洞施工技术摘要:为了减少隧道施工过程中洞口开挖对山体周边环境的污染和生态破坏,结合学习发达国家隧道工程施工的成功经验,经过多年施工实践的不断完善,前置式洞门施工技术得以广泛的开发应用,不仅解决了环境保护问题,实现了山体洞口的“零开挖”,还使隧道工程施工技术不断创新发展。
文中结隧道建设项目具体的施工经验,探讨研究洞门前置施工技术在隧道工程施工过程实现隧道洞口山体零开挖的技术优势和方法特点。
关键词:隧道;进洞;零开挖1、隧道零开挖进洞施工技术的产生随着经济的快速发展,高铁铁路、普通铁路、高速公路、国道、省道和各级地方道路形成的交通网络迅速开工建设,我国由于山区较多,许多铁路、公路建设项目都需要打通山体,开掘隧道,在施工过程中,由于施工技术和方式的影响,无论是机械掘进还是短距离爆破都会产生大量的扬尘、废弃的土石,对隧道洞口山体周围的植被造成严重的污染和破坏,影响了人与环境的和谐共存以及可持续发展,因此,广大工程技术人员,结合国外先进的施工经验和我国具体的项目建设、环境保护的实际需求,利用前置式洞门施工技术,实现了项目建设施工与环境保护的和谐统一,创新了山体洞口零开挖施工模式,零开挖进洞施工技术的诞生使隧道工程施工建设的环境保护水平大大提高。
2、隧道零开挖进洞施工技术应用和发展为了实现项目建设与生态文明建设的有机统一,铁路建设和公路建设施工企业的工程技术人员,多年来一直致力于隧道洞口“零开挖”施工技术的探索,目的就是为了减少施工造成的山体隧道洞口地表环境的污染发生,但是,实际施工中由于施工方式和施工技术的不科学,设想的“零开挖”却开挖的更多,造成的污染和植被破坏的面积更大,而且在增加相应的辅助工程施工过程中,又增加了投资,提高了工程造价,使许多施工风险难以规避,预想的“零开挖”施工效果没有达到。
在施工实践中,工程技术人员结合施工实践,一边总结教训,一边学习国外发达国家成功的施工经验,结合施工实践,成功地掌握了前置式洞门隧道施工“零开挖”技术,实现了洞口仰坡和边坡挖掘高度的最大化降低,确保了山体的稳定,山体洞口的自然景观和植被状况免遭破坏。
基于不同地质条件下的山岭隧道进洞“零开挖”施工工法(2)
基于不同地质条件下的山岭隧道进洞“零开挖”施工工法基于不同地质条件下的山岭隧道进洞“零开挖”施工工法一、前言山岭隧道进洞是山地交通建设的重要环节之一,传统的开挖方法往往会对地质环境造成破坏,同时也面临着高风险和高成本的问题。
为了解决这些问题,基于不同地质条件下的山岭隧道进洞“零开挖”施工工法应运而生。
该工法通过采取特定的技术措施,最大程度地减少对地质环境的破坏,同时确保施工的质量和安全。
二、工法特点1. “零开挖”施工方法:该工法在施工过程中不进行传统的开挖作业,而是通过利用现有地质条件,将隧道内壁完全保留。
2. 改良与加固地质结构:通过加固地质结构,提高地质的稳定性,以避免隧道坍塌、石方开裂等问题。
3. 提高施工效率:采用现代化机具设备和施工工艺,可以大幅提高施工效率,缩短施工周期。
4. 环境友好:减少对山地环境的破坏,对保护生态环境起到积极的作用。
三、适应范围该工法适用于不同地质条件下的山岭隧道,尤其适用于软弱地层、岩石裂隙等地质条件较为复杂的地区。
四、工艺原理该工法的实际应用是基于对施工工法与实际工程之间的联系进行具体的分析和解释。
具体包括以下技术措施:1. 地质勘探与分析:通过充分了解山地地质结构,确定施工工法的主要技术方案。
2. 加固地质结构:根据实际需求,采用钢筋混凝土喷射、预应力锚杆等方法对地质结构进行加固。
3. 岩石治理:对需要处理的岩石、石方进行清理和修补,提高其稳定性。
4. 安全监测与预警系统:安装安全监测与预警系统,及时掌握施工过程中的变化,并采取相应的措施保证施工安全。
五、施工工艺1. 准备阶段:进行地质勘探、制定施工方案、确定施工各个阶段的工作要求和施工周期。
2. 加固地质结构:根据实际情况,采用钢筋混凝土喷射、预应力锚杆等方法对地质结构进行加固。
3. 岩石治理:对需要处理的岩石、石方进行清理和修补,提高其稳定性。
4. 施工监测与预警:安装安全监测与预警系统,及时掌握施工过程中的变化,并采取相应的措施保证施工安全。
隧道零开挖进洞施工三维图解一看就会!.doc
隧道零开挖进洞施工三维图解一看就会!下面是下面给大家带来关于隧道零开挖进洞施工的相关内容,以供参考。
在早期的公路隧道施工中,常常遵循晚进早出,缩短隧道长度,节约工程造价的原则,在洞口坡面大挖大刷,这样不仅破坏了原生态,使得原地貌很难恢复,对自然景观也造成无法挽回的创伤。
随着隧道建设的环保、安全日益受到社会和隧道工程建设单位的重视,隧道的零开挖进洞已经成为隧道施工的主流趋势。
在隧道进洞的浅埋及软弱围岩地段,如何进行零开挖进洞施工才能确保隧道的安全、少开挖、环保进洞呢?传统开挖方式对比实际施作情况:零开挖进洞零开挖进洞施工总体要求:先支护后开挖,控制洞口仰坡开挖高度、控制洞口开挖范围。
零开挖进洞施工工序:右洞施工槽开挖零开挖进洞施工现场:零开挖进洞施工要点:1.洞口超前管棚、控制仰坡开挖高度采用超前管棚可克服洞口段围岩自稳条件差,仰坡滑坍的不良现象,是减少仰坡开挖、控制开挖高度、保护坡面植被的有效措施。
采用超前管棚对洞口仰坡预支护。
2.反压回填、克服洞口偏压隧道轴线与地形等高线斜交,隧道洞口段形成偏压时,为克服偏压,充分利用地形,有条件时,采用先反压回填,再开挖隧道。
这种方式,可减少对边仰坡的开挖,减少对原山体的破坏,同时也改善了原山体的稳定条件。
(1)隧道傍山斜交进洞,山坡不稳,形成严重偏压,隧道开挖进洞非常困难。
采用了先反压回填,改善坡脚条件、稳定山体。
(2)隧道洞口受不良地质等危害,采用了先回填后开挖的方式方案处理。
防止落石、坍塌危害、抑制滑坡。
隧道顺沟谷进洞,洞口引线分布于自然冲沟两侧,设路基将形成俩侧高边坡,诱发滑坡,采用明洞,利用洞顶回填,消除了病害。
