电路实验常用电子测量仪器的使用
万能表的使用实验报告
万能表的使用实验报告万能表的使用实验报告引言：万能表是一种常用的电子测量仪器，它可以测量电压、电流、电阻等电学量。
本实验旨在探索万能表的使用方法，并通过实际测量来验证其准确性和可靠性。
实验一：电压测量在这个实验中，我们将使用万能表来测量直流电源的电压。
首先，将万能表的选择旋钮调整到"V"档，并选择适当的量程。
然后，将红色测试笔连接到正极，黑色测试笔连接到负极。
读取万能表上显示的电压值，并记录下来。
重复实验三次，计算平均值并与电源标称电压进行比较。
实验结果表明，万能表的电压测量结果与电源标称电压非常接近，表明万能表的测量精度较高。
实验二：电流测量在这个实验中，我们将使用万能表来测量电路中的电流。
首先，断开电路，将万能表的选择旋钮调整到"A"档，并选择适当的量程。
然后，将红色测试笔连接到电路的正极，黑色测试笔连接到负极。
打开电路，读取万能表上显示的电流值，并记录下来。
重复实验三次，计算平均值并与电流表测量结果进行比较。
实验结果表明，万能表的电流测量结果与电流表测量结果非常接近，表明万能表在电流测量方面也具有较高的准确性。
实验三：电阻测量在这个实验中，我们将使用万能表来测量电阻值。
首先，将电阻值调整到较大的范围，然后将红色测试笔连接到电阻的一端，黑色测试笔连接到另一端。
读取万能表上显示的电阻值，并记录下来。
重复实验三次，计算平均值并与标称电阻值进行比较。
实验结果表明，万能表的电阻测量结果与标称电阻值非常接近，表明万能表在电阻测量方面具有较高的准确性。
实验四：温度测量在这个实验中，我们将使用万能表的温度测量功能来测量环境温度。
首先，将选择旋钮调整到"℃"档，并选择适当的量程。
然后，将温度传感器插入待测环境中，等待一段时间，读取万能表上显示的温度值，并记录下来。
重复实验三次，计算平均值并与其他温度计测量结果进行比较。
实验结果表明，万能表的温度测量结果与其他温度计测量结果非常接近，表明万能表在温度测量方面也具有较高的准确性。
实验一常用电子测量仪器使用
实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。
本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。
一、示波器示波器是一种用来显示电信号波形的仪器。
它通过垂直和水平方向上的偏转来显示电压随时间的变化。
在使用示波器之前，首先要了解它的基本组成部分。
1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。
在使用示波器时，将测量信号与探头连接。
2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。
例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。
3.屏幕：示波器的屏幕用于显示波形。
通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。
在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。
通过探头的夹具将其连接到电路上，确保连接良好。
2.打开示波器。
按下开关或旋钮将示波器开启。
3.调整示波器的垂直和水平缩放。
根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。
4.调整触发。
示波器可以通过设置触发电平来忽略噪声并稳定显示波形。
5.观察并分析波形。
通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。
二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。
下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。
2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。
频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。
3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。
根据需要选择相应的波形。
4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。
电路实验常用电子测量仪器的使用
电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。
这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。
其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。
使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。
此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。
示波器是另一种常用的电路测量仪器。
它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。
使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。
在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。
信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。
它可以产生各种不同的信号波形，如正弦波、方波、三角波等。
在电路实验中，信号发生器通常用于提供测试信号。
使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。
在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。
频谱分析仪是一种测量信号频谱和幅度分布的仪器。
它可以将信号分解成各种频率分量，并显示在频谱图上。
使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。
在测试之前，可能需要进行校准和调整。
逻辑分析仪是一种用于分析逻辑信号的仪器。
它可以捕获和显示多个数字信号的状态和时序关系。
使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。
通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。

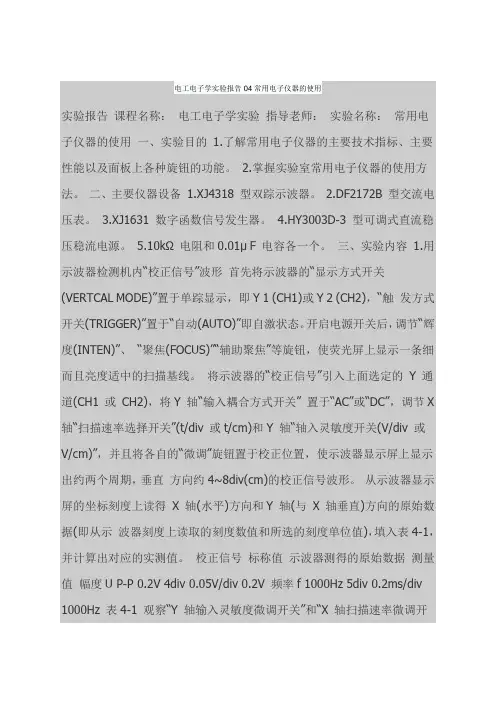

电工电子学实验报告 常用电子仪器的使用
电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。
2.掌握实验室常用电子仪器的使用方法。
二、主要仪器设备1.XJ4318 型双踪示波器。
2.DF2172B 型交流电压表。
3.XJ1631 数字函数信号发生器。
4.HY3003D-3 型可调式直流稳压稳流电源。
5.10kΩ 电阻和0.01μ F 电容各一个。
三、实验内容1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。
开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。
将示波器的“校正信号”引入上面选定的Y 通道(CH1 或CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。
从示波器显示屏的坐标刻度上读得X 轴(水平)方向和Y 轴(与X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。
校正信号标称值示波器测得的原始数据测量值幅度U P-P 0.2V 4div 0.05V/div 0.2V 频率f 1000Hz 5div 0.2ms/div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。
《常用电子仪器的使用》的实验报告
实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。

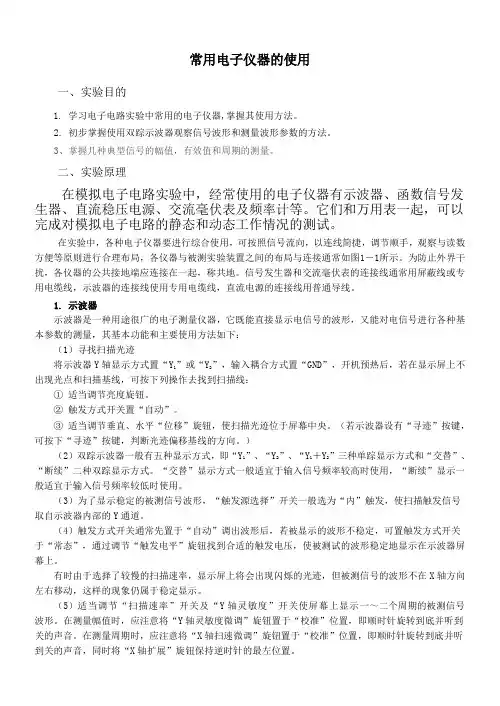

常用电子仪器的使用实验报告
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1. 示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的1、了解并熟悉常用电子仪器的基本功能和操作方法。
2、掌握如何正确使用示波器、函数信号发生器、数字万用表等仪器进行测量和分析。
3、通过实际操作，提高对电子电路的测试和故障诊断能力。
二、实验仪器1、示波器：用于观察电信号的波形，测量电压、频率、周期等参数。
2、函数信号发生器：产生各种不同类型的信号，如正弦波、方波、三角波等。
3、数字万用表：测量电阻、电容、电压、电流等电学量。
三、实验原理（一）示波器原理示波器是一种能够显示电信号波形的电子仪器。
它通过在水平方向上扫描电子束，同时在垂直方向上根据输入信号的电压大小来偏转电子束，从而在屏幕上形成信号的波形。
（二）函数信号发生器原理函数信号发生器内部采用数字合成技术或模拟电路来产生特定类型和频率的信号。
通过调节相关的旋钮和按键，可以改变输出信号的类型、频率、幅度等参数。
（三）数字万用表原理数字万用表基于数字测量技术，将输入的电学量经过转换和处理，最终以数字形式显示在屏幕上。
四、实验步骤（一）示波器的使用1、打开示波器电源，预热一段时间。
2、调节“辉度”、“聚焦”旋钮，使屏幕上的扫描线清晰可见。
3、选择合适的输入通道，并将探头连接到信号源。
4、根据信号的特点，调节“垂直灵敏度”、“水平扫描速度”等旋钮，使波形在屏幕上显示合适的大小和周期。
5、测量信号的电压、周期、频率等参数。
（二）函数信号发生器的使用1、打开函数信号发生器电源。
2、选择所需的信号类型，如正弦波、方波或三角波。
3、通过调节“频率调节”旋钮，设置输出信号的频率。
4、利用“幅度调节”旋钮，改变输出信号的幅度。
（三）数字万用表的使用1、将数字万用表的旋钮拨到所需测量的电学量档位，如电阻档、电压档或电流档。
2、对于电阻测量，将表笔短接，进行“零欧姆”校准。
3、把表笔分别接触被测元件的两端，读取测量值。
五、实验数据及分析（一）示波器测量数据｜信号类型|频率（Hz）｜周期（ms）｜峰峰值电压（V）｜｜｜｜｜｜｜正弦波|50|20|5|｜方波|100|10|35|（二）函数信号发生器输出数据｜信号类型|设置频率（Hz）｜实际输出频率（Hz）｜设置幅度（V）｜实际输出幅度（V）｜｜｜｜｜｜｜｜正弦波|200|198|2|195|｜方波|500|495|3|28|（三）数字万用表测量数据｜元件|测量值|标称值|误差|｜｜｜｜｜｜电阻1|100Ω|100Ω|0|｜电阻2|51kΩ|51kΩ|0|分析：从实验数据可以看出，示波器测量的信号参数基本符合预期，函数信号发生器的输出存在一定的误差，但在可接受范围内。
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
常用电子仪器的使用
常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1,1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1,1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y”或“Y”，输入耦合方式置“GND”，开机预热后，若在显12示屏上不出现光点和扫描基线，可按下列操作去找到扫描线:?适当调节亮度旋钮。
?触发方式开关置“自动”。
?适当调节垂直()、水平()“位移”旋钮，使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
)2)、双踪示波器一般有五种显示方式，即“Y”、“Y”、“Y，Y”三种单1212踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3)、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
14)、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
模拟电路实验——常用电子仪器的使用
模拟电路实验——常用电子仪器的使用模拟电路实验是电子工程专业学生必须掌握的一门实验课程，它涉及到对常用电子仪器的使用。
以下是对常用电子仪器使用的一些基本要领和注意事项。
一、实验前的准备在开始实验之前，需要做好充分的准备。
首先，应当了解实验所需的电子仪器及其使用方法。
例如，示波器、信号发生器、功率表等。
其次，要检查仪器的外观是否完整、附件是否齐全。
最后，为了确保实验的顺利进行，需要了解实验的原理和步骤。
二、电子仪器的使用1.示波器示波器是一种用来观测交流电信号的仪器。
使用示波器时，需要注意以下几点：（1）示波器的灵敏度要足够高，以便能够观测到微弱的信号；（2）调节示波器的扫描速度和幅度，以便能够观测到完整的波形；（3）在观测信号时，要注意选择正确的输入耦合方式，避免信号失真。
2.信号发生器信号发生器是一种用来产生各种波形信号的仪器。
使用信号发生器时，需要注意以下几点：（1）选择合适的波形和频率；（2）调节信号的幅度和偏置；（3）在产生复杂波形时，要注意调节信号的相位和频率。
3.功率表功率表是一种用来测量信号功率的仪器。
使用功率表时，需要注意以下几点：（1）选择合适的量程和测量单位；（2）在测量大功率信号时，需要使用正确的负载阻抗；（3）注意保护功率表，避免过载或短路。
三、实验注意事项1.安全第一在实验过程中，一定要注意安全。
遵守实验室的安全规章制度，不要在实验室内随意触碰电源和线缆。
特别是在使用功率较大的仪器时，一定要保持距离，避免受伤。
2.保持整洁实验过程中，要注意保持实验环境的整洁。
避免仪器设备被尘土污染，注意保持通风。
在连接电路时，要注意线缆的排列和接口的插接顺序，避免出现错误。
3.认真记录在进行实验时，要认真记录实验数据和波形。
可以使用笔记本或电子文档来记录数据，并标注好实验条件和时间。
这些记录将有助于对实验结果进行分析和总结，同时也有助于日后的数据查找和分析。
4.节约资源在实验过程中，要注意节约资源。
常用电子仪器的使用实验指导书
实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
图1－1模拟电子电路中常用电子仪器布局图2 模拟电子技术实验1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
电流表和电压表的使用方法
电流表和电压表的使用方法在电路实验和电工维修等领域中，电流表和电压表是常用的电子测量仪器。
它们用于测量电流和电压的大小，帮助我们准确地分析和判断电路中的问题。
本文将介绍电流表和电压表的使用方法，以帮助读者正确、安全地操作这两种仪器。
一、电流表的使用方法1. 确定测量范围：首先，根据电路中电流的预估大小，选择合适的测量范围。
电流表通常有不同档位（例如2A、20A、200A等），应选择最接近预计电流值的档位进行测量。
2. 连接电路：将电流表的“COM”端口与电路中的负极连接，将电流表的“A”端口与电路中的正极连接。
确保连接牢固，避免接触不良。
3. 调整表笔位置：根据电流流动的方向，调整电流表表笔的位置，使其与电流流动方向保持一致。
如果电流表读数为负值，表明电流方向与表笔位置相反，需要互换表笔的连接位置。
4. 测量电流：打开电流表的电源开关，观察电流表的指针或数字显示。
在稳定电流条件下，读取电流表的数值。
如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。
5. 注意安全：在操作电流表时，务必注意安全。
确保电路断开电源，避免触摸线路，防止电流通过身体造成伤害。
同时，避免超过电流表所能承受的最大电流，以免损坏仪器。
二、电压表的使用方法1. 确定测量范围：根据电路中电压的预估大小，选择合适的测量范围。
电压表通常有不同档位（例如20V、200V、1000V等），应选择最接近预计电压值的档位进行测量。
2. 连接电路：将电压表的“COM”端口与电路中的负极连接，将电压表的“V”端口与电路中的正极连接。
确保连接牢固，避免接触不良。
3. 调整表笔位置：根据电压的测量方向，调整电压表表笔的位置，使其与电压流动方向保持一致。
如果电压表读数为负值，表明电压方向与表笔位置相反，需要互换表笔的连接位置。
4. 测量电压：打开电压表的电源开关，观察电压表的指针或数字显示。
在稳定电压条件下，读取电压表的数值。
如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告实验报告：常用电子仪器的使用一、引言电子仪器是现代科学研究和工程技术中不可或缺的一部分。
它们用于测量和控制电信号和电能。
常用电子仪器包括多用表、示波器、信号发生器等。
本实验旨在熟悉和掌握常用电子仪器的使用方法，并进一步加深对电子仪器的理解。
二、实验目的1.了解多用表、示波器、信号发生器的基本原理和功能；2.学习正确操作电子仪器的方法；3.通过实践掌握使用多用表、示波器、信号发生器进行测量的技巧。
三、实验仪器和设备1.多用表：用于测量电压、电流、电阻等电性量的仪器；2.示波器：用于显示电压、电流等变化随时间的波形的仪器；3.信号发生器：用于产生各种类型的电信号的仪器。
四、实验内容与步骤1.多用表的使用实验（1）接通多用表电源，并选择电压档位；（2）将待测电路电压两个接线头分别连接到多用表的正负极，读取电压值；（3）选择电流档位，将待测电路电流位于多用表电流插口间，读取电流值；（4）选择电阻档位，将待测电阻两个接线头分别连接到多用表的正负极，读取电阻值。
2.示波器的使用实验（1）接通示波器电源，并将待测信号源输出接到示波器的输入通道；（2）选择触发模式，并设置合适的时间和电压基准；（3）调整水平和竖直放大系数，使得电压波形完整地显示在示波器屏幕上；（4）通过调节触发电平、时间和竖直放大系数，对待测信号的相关特性进行观察和分析。
3.信号发生器的使用实验（1）接通信号发生器电源，并按需设置信号的类型（正弦、方波、三角波等）、频率、幅度等参数；（2）将信号发生器输出接到待测电路上，观察待测电路对不同信号的响应；（3）通过调节信号类型、频率和幅度，对待测电路的传递特性进行观察和分析。
五、实验结果与分析1.多用表的使用通过选择适当的档位和连接方式，准确地测量并记录了待测电压、电流和电阻值。
2.示波器的使用通过正确设置示波器的触发模式、时间和电压基准以及放大系数，完成了对待测信号波形的观察和分析。
常用电子仪器的使用实验报告分析doc
常用电子仪器的使用实验报告分析篇一：《常用电子仪器的使用》的实验报告实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
实验一实验常用电子仪器的使用
实验一实验常用电子仪器的使用引言：实验常用电子仪器的使用是电子实验中必不可少的一部分。
掌握电子仪器的正确使用方法，能够提高实验的准确性、效率和安全性。
本实验旨在通过学习并实践使用示波器、函数信号发生器、数字万用表和电源等常用电子仪器，培养学生的仪器操作能力和实验技能。
一、示波器示波器是一种用来观测波形和测量电压频率的仪器。
常见的示波器有模拟示波器和数字示波器两种。
示波器的使用步骤如下：1.打开示波器的电源并等待仪器稳定。
2.连接被测电路到示波器的输入端，并选择适当的探头。
3.调整示波器的触发模式、扫描速度和增益，以获得清晰的波形。
4.使用游标读取电压或时间的数值，并记录。
二、函数信号发生器函数信号发生器能产生不同频率和幅度的正弦、方波、三角波等信号。
函数信号发生器的使用步骤如下：1.打开函数信号发生器的电源并等待仪器稳定。
2.选择所需的信号类型和频率，并设置幅度。
3.将函数信号发生器的输出连接到被测电路或其他仪器。
4.验证所产生的信号是否符合预期，并记录实际数值。
三、数字万用表数字万用表能够测量电压、电流、电阻等电气量。
使用数字万用表的步骤如下：1.打开数字万用表的电源，并选择所需的测量范围。
2.连接被测电路到数字万用表的相应测量端口。
3.当进行电压和电流测量时，需要注意红表笔接在正电压或电流测量端，黑表笔接在负端。
4.读取测量数值，并记录实际数值。
四、电源电源是实验中提供所需电压和电流的设备。
使用电源的步骤如下：1.打开电源的电源开关。
2.调整电源的输出电压和电流到所需数值。
3.将电源的输出连接到被测电路或其他仪器。
4.验证所提供的电压和电流是否符合预期。
五、实验应用举例1.使用示波器测量一个电路中的信号波形，以了解电路的工作状态。
2.使用函数信号发生器产生一个特定频率和幅度的信号，用来测试被测电路的频率响应。
3.使用数字万用表测量一个电路中的电流，以确定电路的功耗。
4.使用电源提供所需的稳定电压和电流，以进行电子元器件的静态和动态特性测试。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告常用电子仪器的使用实验报告摘要：本实验旨在探究常用电子仪器的使用方法和原理。
通过实验，我们学习了数字万用表、示波器和信号发生器的使用技巧，并了解了它们在电路实验中的应用。
实验结果表明，这些仪器能够准确测量电压、电流和频率等参数，为电子实验提供了重要的工具。
一、引言电子仪器是电子实验中不可或缺的工具，它们能够帮助我们准确测量电路中的各种参数，从而更好地理解和分析电路的性能。
本实验将重点介绍数字万用表、示波器和信号发生器的使用方法和原理。
二、实验方法1. 数字万用表的使用数字万用表是一种常见的电子测量仪器，它可以测量电压、电流、电阻和频率等。
在实验中，我们首先将万用表的测量档位调整到合适的范围，然后将测量探头与待测电路正确连接，读取测量结果。
2. 示波器的使用示波器是一种用来观察电压波形的仪器。
在实验中，我们将示波器的输入端与待测电路连接，调整示波器的触发和扫描参数，即可观察到电压信号的波形。
通过观察波形的幅值、频率和相位等特征，我们可以对电路的性能进行分析。
3. 信号发生器的使用信号发生器是一种用来产生不同频率和幅值的信号的仪器。
在实验中，我们可以通过信号发生器产生不同频率的正弦波、方波或脉冲信号，并将其输入到待测电路中。
通过改变信号的频率和幅值，我们可以观察到电路的响应情况。
三、实验结果与分析在实验中，我们使用数字万用表测量了待测电路的电压、电流和电阻等参数，并使用示波器观察了电压信号的波形。
实验结果表明，数字万用表能够准确测量电路中的各种参数，示波器能够清晰地显示电压信号的波形。
此外，我们还使用信号发生器产生了不同频率和幅值的信号，并将其输入到待测电路中。
通过观察电路的响应情况，我们可以判断电路的频率特性和幅度特性。
实验结果表明，信号发生器能够提供稳定的信号源，为电路的测试和调试提供了便利。
四、实验总结通过本次实验，我们学习了数字万用表、示波器和信号发生器的使用方法和原理。
电工电子学实验报告常用电子仪器的使用
电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。
在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。
下面将介绍几种常用的电子仪器及其使用方法。
1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。
示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。
b.调节示波器的触发模式和触发电平，以获得稳定的波形。
c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。
d.调节示波器的触发延迟和扫描速度，以观察和分析波形。
多用表是一种广泛用于电子实验中的测量仪器。
它可以测量电压、电流、电阻和频率等参数。
多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。
b.选择合适的测量量程和测量模式。
c.将多用表的表头旋钮调节到零位，以校准多用表。
d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。
3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。
功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。
b.调节功率电源的输出电压和电流，以满足实验需求。
c.注意电路的电流和功率是否在功率电源的额定范围内。
4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。
a.将频率计的输入端连接到要测量的信号源上。
b.设置频率计的测量范围和分辨率。
c.读取频率计上显示的频率数值。
除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。
这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。
总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。
电工与电子技术实验指导-第一章-常用电工电子仪表仪器的使用全篇
开启直流稳压电源带灯开关，两路输出插孔均有电压输出。 (1)将“电压指示切换”开关拨至左侧，直流指针式电压表
(量程为30 V)指示出U}。的电压值(取决于“输出选择” 开关的位置);将此开关拨至右侧，则电压表指示出UB口。
上一页 下一页 返回
1. 2 DGJ一2型电工电子实验装置 的使用
1.用途
上一页 下一页 返回
1. 1万用表
能精确地测量电流、电压、电阻等参量。 2.性能 DT一830万用表的主要性能指标见表1.1。 3.面板图 DT一830万用表面板结构图如图1. 2所示。 面板中各部分功能如下: (1)电源开关POWER。开关置于“ON”时，电源接通;
置于“OFF"时，电源断开。 (2)功能量程选择开关。完成测量功能和量程的选择。
4. DT - 830万用表的使用 (1)测量电压。将功能量程选择开关拨到“DCV”或“ACV”
区域内恰当的量程挡，将电源开关拨至“ON”位置，这时即 可进行直流或交流电压的测量。使用时将万用表与被测线路 并联。注意由“V ”及“COM”两插孔输入的直流电压最大 值不得超过允许值另外应注意选择适当量程，所测交流电压 的频率在45 Hz ~ 500 Hz范围内。
(2)调节“输出粗调”波段开关和“输出粗调”多圈电位器 旋钮，可平滑地调节输出电压，调节范围为0一30 V(分三 挡量程切换)，额定电流为1 A 。
(3)两路输出均设有软截止保护功能。 (4)恒流源的输出与调节。将负载接至“恒流输出”两端，
开启恒流源开关，指针式毫安表即指示输出恒流电流值，调 节“输出粗调”波段开关和“输出细调”多圈电位器旋钮， 可在三个量程段(满度为2 mA , 20 mA和200 mA)连续 调节输出的恒流电流值。 本恒流源虽有开路保护功能，但不应长期处于输出开路状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中山大学电子与通信工程学院 郭东亮 2018.5
内容
1.电源－－可编程数字直流电源 2.万用表－－台式数字万用表 3.实验箱及其中的仪表－－恒流源、毫安表等 4.信号源－－函数/任意波形发生器 5.示波器－－数字示波器
1. 直流电源
ROGOL DP832可编程线性 直流电源；
可以将电流源和毫安表串联起来用，以便观测电流源输出 电流大小，方法是电流源“+”接毫安表的“+”，电流 源“-”接毫安表的“-”，如果导线“+”、“-”极性 接反，则输出值相差正负号。
不用实验箱中的电压源，而是用RIGOL直流电源!
4. 函数/任意波形发生器
ROGOL DG4000系列函数/任意波形发生器
2. 数字万用表
ROGOL DM3058系列 数字万用表
DM3058是一款5.5位数 字万用表(第1位是0或1， 其余5位是0至9，精度达到 10万分之一)。
支持13种测量功能：直 流电压、交流电压、直流 电流、交流电流、2线电阻、 4线电阻、电容、二极管、 连通性、频率、周期、任 意传感器、温度，电流量 程达10A，提供USB、GPIB、 LAN、RS232接口。
介绍：
集函数发生器，任意波形发生器，脉冲发生器，谐波发生器，
模拟/数字调制器，频率计等功能于一身的多功能信号发生器；可生成稳
定，精确，纯净和低失真的输出信号；高清宽屏显示，人性化的界面设
计和键盘布局；标配的LAN,USB接口，可轻松实现仪器远程控制，为用户
提供更多解决方案。具有2个功能完全相同的通道，通道间相位可调。
1.选通道 2.设置电压 3.设置电流（限流保护）
工作：注意观察电源的示数（实际输出电流）以 检查电路是否正常工作，如果发生故障，电源会 自动降低电压，电流则达到设定的保护电流值。
1. 直流电源－CC模式Βιβλιοθήκη 使用：设置CC模式的步骤是：
1.选通道; 2.设置电流; 3.设置电压（限压保护）
工作：当Iload>Iset时，自动切换到CC模式，此时 Iout=Iset，Vout按比例下降（欧姆定律）
率高达2GSa/s，同时兼具深存储深度和高波形捕获率的通用数字示波器。
其中的MSO2000A系列产品具备2+16个通道，能够为混合信号测试和嵌入
式系统的调试分析提供强有力的帮助
ROGOL MSO2202A数字示波器
5. 数字示波器－三个关键要素设置
时基：即采用频率设置 通道：Y轴的放缩设置 触发：每次都从相同起点显示波形，否则叠加后一片光 迹，无法读取波形。
前面板 后面板
注意观察最后的单位； 有自动量程、手动量程两种。
实践1：设置电源输出某电压，用万用表测量。
3. 实验箱及其中的仪表
电流源 毫安表 电压源 开关
使用时要连接实验箱电源导线，打开开关， 毫安表数码管显示数字。
3. 实验箱及其中的仪表
毫安表的内阻不为零：对应2mA/20mA/200mA的内阻分 别为100Ω/10Ω/1Ω，从精度上没有DM3058万用表精度 高，可以用万用表校准；
三路输出的可编程线性直 流电源。
优异的性能指标，多种分 析功能，丰富的接口。
开发：基于 此电源可以 进行晶体管 特征图示仪
1.Set栏：设置通道输出电压；可输
出的最大电流（限流保护）；
2.本课程设定的限流保护值为：
•
100mA（0.1A）；
3超.L过im设it定栏值设后置关过闭压通关道闭（、如过果流设关置闭，• 好Set栏中的电压、电流，则Limit 栏可以不设置）。
注意：1.连好负载才能有CC模式，否则Iout=0,不 满足条件；2.如果不是CC，而是CV，则适当增 大Vset使之切换到CC；下，若Vload>Vset，则 转为CV，此时Vout=Vset，Iout按比例下降。
总结：Iload先超出Iset切换到CC模式；Vout先超出 Vset切换到CV模式。
CV：恒压输出（Constant voltage output ）, 在CV模式下，输出电压等于电压设 置值，输出电流由负载决定
CC：恒流输出（Constant current output ）, 在CC模式下，输出电流等于电流设 置值，输出电压由负载决定
1. 直流电源－CV模式
使用：设置CV模式的步骤是：
边沿触发电平level：落在信号波形范围内，二者有了 交点（上升沿、下降沿），调level可以看到波形的起始 位置在变动。
其它：
通道内阻：有50Ω、1MΩ（高 阻）；
实践2探：设头置比信：号源标输配出1某0信X号，，设用置示波菜器单测里量波有形。
The end, Thank you！
4. 函数/任意波形发生器
双路输出；
最高输出频率：100MHz
函数波形：正弦、三角 波、方波等
任意波形：可以用 Excel编辑任意波形， 输入后产生指定波形
ROGOL DG4102函数/任意波形发生器
5. 数字示波器
ROGOL MSO2000A系列数字示波器
介绍：
MSO/DS2000A系列数字示波器是带宽70MHz ~ 300MHz，采样
