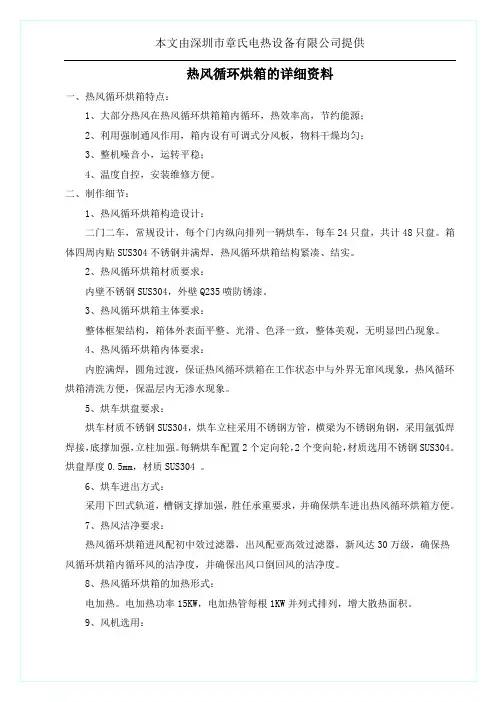

热风循环烘箱设计说明
热风循环烘箱的详细资料
内壁不锈钢SUS304，外壁Q235喷防锈漆。
3、热风循环烘箱主体要求：
整体框架结构，箱体外表面平整、光滑、色泽一致，整体美观，无明显凹凸现象。
4、热风循环烘箱内体要求：
内腔满焊，圆角过渡，保证热风循环烘箱在工作状态中与外界无窜风现象，热风循环烘箱清洗方便，保温层内无渗水现象。
热风循环烘箱的详细资料
一、热风循环烘箱特点：
1、大部分热风在热风循环烘箱箱内循环，热效率高，节约能源；
2、利用强制通风作用，箱内设有可调式分风板，物料干燥均匀；
3、整机噪音小，运转平稳；
4、温度自控，安装维修方便。
二、制作细节：
1、热风循环烘箱构造设计：
二门二车，常规设计，每个门内纵向排列一辆烘车，每车24只盘，共计48只盘。箱体四周内贴SUS304不锈钢并满焊，热风循环烘箱结构紧凑、结实。
10、热风循环烘箱密封要求：
门与箱体之间采用耐高温无毒的耐高温硅橡胶密封圈，密封性能优良。
11、保温要求：
热风循环烘箱的保温层采用超细玻璃棉，厚度加厚，达60mm，保温性能良好。
12、控制要求：
热风循环烘箱控制系统采用触摸式（薄膜开关）控制器，加设在箱体右上角，箱内的温度恒定于设定数值，超限后铃声报警。
5、烘车烘盘要求：
烘车材质不锈钢SUS304，烘车立柱采用不锈钢方管，横梁为不锈钢角钢，采用氩弧焊焊接，底撑加强，立柱加强。每辆烘车配置2个定向轮，2个变向轮，材质选用不锈钢SUS304。烘盘厚度0.5mm，材质SUS304。
6、烘车进出方式：
采用下凹式轨道，槽钢支撑加强，胜任承重要求，并确保烘车进出针对热风循环烘箱难清洗的通病，现改变了一些厂家的固定式连接，我公司采用了可开门式设计。

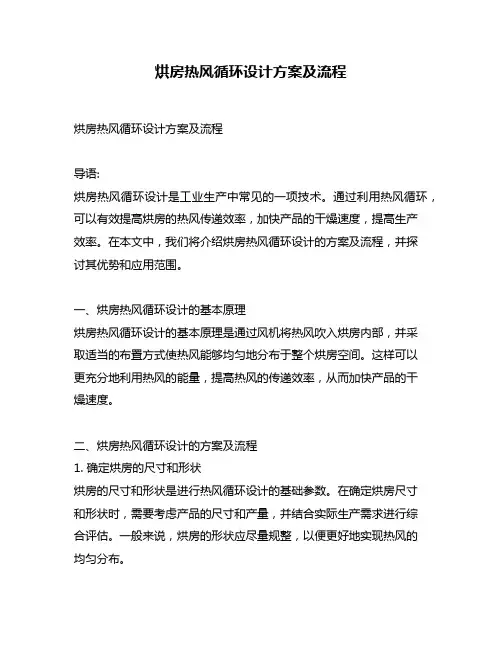

烘房热风循环设计方案及流程
烘房热风循环设计方案及流程烘房热风循环设计方案及流程导语:烘房热风循环设计是工业生产中常见的一项技术。
通过利用热风循环，可以有效提高烘房的热风传递效率，加快产品的干燥速度，提高生产效率。
在本文中，我们将介绍烘房热风循环设计的方案及流程，并探讨其优势和应用范围。
一、烘房热风循环设计的基本原理烘房热风循环设计的基本原理是通过风机将热风吹入烘房内部，并采取适当的布置方式使热风能够均匀地分布于整个烘房空间。
这样可以更充分地利用热风的能量，提高热风的传递效率，从而加快产品的干燥速度。
二、烘房热风循环设计的方案及流程1. 确定烘房的尺寸和形状烘房的尺寸和形状是进行热风循环设计的基础参数。
在确定烘房尺寸和形状时，需要考虑产品的尺寸和产量，并结合实际生产需求进行综合评估。
一般来说，烘房的形状应尽量规整，以便更好地实现热风的均匀分布。
2. 设计合适的进风口和出风口进风口和出风口的设计对于热风循环设计起到至关重要的作用。
进风口应位于烘房的一侧，通常设在烘房的底部，并配备调节阀门以控制热风的流量。
出风口则应位于烘房的另一侧，通常设在烘房的顶部，以便将热风排出烘房。
3. 安装适当数量和位置的风机风机是热风循环设计中的重要组成部分，其数量和位置的选择直接影响到热风的循环效果。
在安装风机时，应根据烘房的尺寸和形状，以及产品的产量和干燥要求，合理确定风机的数量和位置。
一般来说，风机的数量应足够多，以保证热风能够在烘房内部形成循环流动。
4. 考虑热风的温度控制和调节热风的温度控制和调节是烘房热风循环设计中的一个重要环节。
通过合理控制进风口的阀门和风机的转速，可以调节热风的流量和温度，以满足不同产品干燥的要求。
还可以通过在烘房内部设置温度传感器和控制设备，实现对热风温度的实时监测和调节。
5. 安装适当的温度和湿度控制设备除了热风的控制和调节外，烘房热风循环设计中还需要考虑对温度和湿度的控制。
通过安装适当的温度和湿度控制设备，可以实现烘房内部温湿度的精确控制，从而更好地满足不同产品的干燥需求。
CT-C-II型热风循环烘箱使用说明书
CT-C-II型热风循环烘箱使用说明书CT-C-II型热风循环烘箱使用说明书一. 概述:我公司是制药设备的专业厂家,生产历史悠久,技术力量雄厚,设备齐全。
本厂宗旨坚持质量第一，用户至上，信守合同，代为用户设计.制造各种制药设备,负责为用户安装调试。
本热风循环烘箱是以电加热管为热源,通过热交换器加热,受风机强制循环的空气,在离心风机的作用下,将热量传给物料,并带走物料挥发的湿气.根据物料的不同要求的干燥过程的不同状态,可调节空气循环量与排出量的比例,从而达到干燥速率与热利用率双重提高的目的,这也是热风循环烘箱之优点所在。
为了使箱内各点的温度均匀,本设备除了依靠强制的循环空气对流传热以外,还在箱体左.右两侧设有可以调节风量的分风装置,使箱内前后、上下各点的温度趋于一致。
本烘箱是属盘架式间歇干燥,是通用性较大的干燥设备,适用于制药.化工.食品.轻工.电子等行业的物料成品.半成品的除湿、固化乃至灭菌的单元操作。
如:原料药.中药饮片、粉剂、颗粒、冲剂，丸、颜料、染料、香料、包装瓶、脱水蔬菜、食品、塑料树脂、电器元件、烘漆等。
二、技术参数1、外形尺寸2350×2250×19802、蒸发面积45m23、有效容积 5.1m34、每次干燥量120Kg5、加热功率Kw6、风机功率0.45Kw×27、风机风量3150m3/h×28、设备总功率0.9Kw9、配套烘车4辆10、配套烘盘96只三、安装使用说明:1. 烘箱应安装在室内,场内平整处,根据烘箱的外形尺寸和操作需要的转动空间,确定厂房平面和高度的最小限度;2. 场地应具备供汽.供电条件,并有一只相应容量的空气开关,供烘箱单独使用;3. 检查各紧固件是否松动,并使之正常;4. 检查电控部分是否有短路.断路现象并使之正常;5. 检查风机叶片是否异常,如有叶片转动不灵活,或操声大,必须调整风机的紧固螺栓,并使之正常,并观察风机转向,使之正常;6. 检查安装完毕后,方可给烘箱通电试车工作;7. 按生产的洁净要求清洁好工作室、箱内循环系统、烘盘、烘车。
CT-C-I热风循环烘箱(电加热)

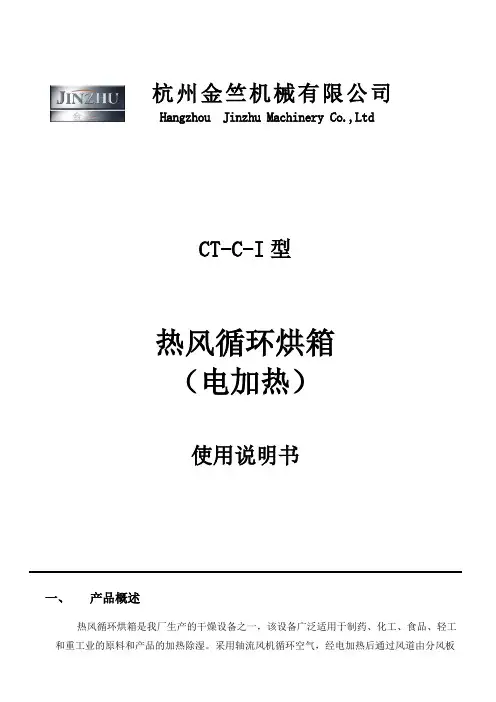

杭州金竺机械有限公司Hangzhou Jinzhu Machinery Co.,LtdCT-C-I型热风循环烘箱（电加热）使用说明书一、产品概述热风循环烘箱是我厂生产的干燥设备之一，该设备广泛适用于制药、化工、食品、轻工和重工业的原料和产品的加热除湿。
采用轴流风机循环空气，经电加热后通过风道由分风板将热风分配进入干燥箱，加热物料，同时循环的热风将蒸发出来的水份带走，部分湿热空气通过风机自动排湿排出箱外，使物料得以干燥。
二、结构和工作原理本机主要由箱体循环、风机、排湿风机、分风板、烘车、烘盘智能自动控湿、定时自动排湿等组成。
轴流风机循环箱体内热空气，热源由电加热后通过风道由分风板分配进入干燥箱，对物料进行加温，同时循环的热风将蒸发出来的水份带走，部分湿热空气通过排湿风机（排湿时间用户根据物料适度设定）排出箱外，使物料达到干燥的目的。
三、主要技术参数四、使用操作方法1、电源：（1）该烘箱采用电加热元件为热能源，要求三相四线制380V电源。
（2）接通风机电源后启动风机开关，循环、排湿风机转向应和标记方向符号一致。
（3）通过调整烘箱内左右两侧的分风板叶片的间隙的大小，使热风流通面积增大或减小，改变下下层风量，使风量上下层均匀，达到同时干燥目的。
（4）烘箱内温差调整的方法：在烘箱内上、中、下位置放留点温度计，其安放位置顶板向下200为上面测温点，底板向上200为下面测温点。
其中点位置在中心位置。
关上烘门，启动加热按钮和启动风机进行升温循环，约30分钟后取出温度计，观察中、上、下三点读数是否在允许范围内，如温差较大，则温度高的部位，其对应的叶片的间隙相应开小一点，相反，温度低的部分，其叶片间隙相应开大一点，直至调整到上下温差基本相似，经调整后的分风板，在没有产生变动移位的情况下，则不需再进行调整。
（5）烘箱上设置的排湿口是用来排除潮湿空气的，排湿时间待烘箱温度升高到需要的设定值后，再进行排湿，如设定上电延时，为10分钟，开机加热后10分钟后排湿自动启动，一般排湿设定时间要根据物料含有的水份量来进行。
CT、CT-C系列热风循环烘箱说明书
CT、CT-C 型热风循环烘箱 使 用 说 明 书
常州市佳友干燥设备有限公司
常州市佳友干燥设备有限公司 TEL：0519－88733358 FAX：0519－88733378 EMAIL：w.ing@
（九）、烘箱上设置的排湿机构是用来排除箱内潮湿空气的，排 湿时间待烘箱温度升到你所需要的设定值后、即进行排湿，但排湿阀 中的开启角度不能太大，一般排湿量要根据物料含有的水分量来进 行。
（十）、整体运输进行安装的，由于运输过程中各部件有移位现 象，使用时必须对部件进行调正，以保证烘箱的使用效果。
（十一）、CT 系列烘箱风管必须保温，以减少热量损失。
（七）、烘箱内左右两侧的百叶窗在调正叶片角度时，尽量使热风 流通面积大，请注意最下部两张叶片不要打开，从第三张开始向上， 其叶片开启角度应逐渐增大，因百叶窗叶片调正正确与否，影响箱内 温度。
（八）、烘箱内温差调正的方法： 在烘箱内上、中、下位置放留点温度计，其安放位置顶板向下
200 为上面测温点，底板向上 200 为下面侧温点，其中点位置在中心 位置。关上烘门，打开蒸汽阀门和启动风机进行升温循环，约 30 分 钟后取出温度计，观察中、上、下三点读数是否在允许范围内，如温 差较大，则温度高的部位其对应的叶片角度相应开小，相反，温度低 的部位其叶片角度相应开大一点、直至调整到上下温差基本相似，经 调整后的百叶窗，在没有产生变动移位的情况下，则不需再进行调正。
1、温度升不 1、蒸汽压力太低
1、按要求提高蒸汽压力
高
2、疏水器失灵
2、疏水器有杂物阻塞
3、电加热电压太低
热风循环烘箱的制作技术要求
热风循环烘箱外壳接纳3042B S1.2不锈钢亚光复膜板制作，铆焊成型，外貌平整，无焊迹，无划痕，平整度为3/1000mm。热风循环烘箱内壁接纳3042B S1.2mm不锈钢板制作，氩弧密焊成型，内四角R弧过渡，并经精密打磨、抛光处理惩罚，外貌平整，平滑，无去世角，易洗濯，箱内底板接纳3042B S1.5mm不锈钢板制作。
热风循环烘箱保温层内充填优质硅酸铝纤维棉，保温性能良好，外貌温度不高出环境温度10℃。热风循环烘箱箱内对流壁为可调式，议决调解对流壁的通风间隙大小使箱内温度匀称，箱内空载温度匀称性为3℃。
热风循环烘箱加热要领为电加热，接纳不锈钢U型加热管，加热功率为15kw，安置在箱内顶部风道内，这点ቤተ መጻሕፍቲ ባይዱ点相似于工业烘箱。
热风循环烘箱配套烘车2辆，烘盘48只，烘车接纳30?30?S1.2mm不锈钢方管及S1.5mm不锈钢板制作，烘盘接纳S0.5mm不锈钢板一次冲压成型，烘盘尺寸为640?460?45mm。热风循环烘箱配置电气控制柜一只，安置在箱体的右侧。
热风循环烘箱电器控制接纳智能型数显自动温度控制仪表及浅显PIC步调控制，温控仪表控制敏锐，控制精度为?0.5℃，可定时逼迫排湿，自动恒温，定时关机。电器元件均接纳国内知名合股企业产品，质量稳固，维修率低。
热风循环烘箱箱体热风循环接纳低噪音轴流风机，数量为1台，风机功率为0.45kw，风量为3550m3/h，安置在箱体的一侧。热风循环烘箱箱体顶部装置排温口1个，增补进风口1个，并均配置高温高效过滤器，使箱内氛围净化。排湿口装置逼迫排湿风机一台，风机功率为0.25kw。
热风循环烘箱箱内烘车轨道接纳关闭式，箱门关闭后有效警备箱内热源外泄及不干净氛围进入箱内，烘车进入箱内时接纳活动式不锈钢踏板，烘车出入方便。热风循环烘箱开门要领为前、后开门，共计4个门，好比真空干燥箱。
热风循环烘箱配置说明
热风循环烘箱配置说明
CT-C、RXH系列热风循环烘箱、热风循环干燥箱技术资料
符合药厂、食品、化工生产标准
一、主要尺寸
1、外形尺寸：查看技术说明 (宽×深×高)
2、台车尺寸：940×705×1430 （宽×深×高）
3、烘盘尺寸：460×640×45一次冲压成型（宽×深×高）
1、箱体内外表面平整、光洁。
内圆弧使用氩弧焊焊接。
2、有焊接部分均采用氩弧焊焊接工艺，所有焊接点均密焊，并光滑无凹凸现象。
3、有进风应经过进风口，无其它任何外源风浸入现象。
4、控系统应有温度自控功能，不得有热冲。
5、噪音≤65db。
其它按行业标准实施。
加热方式：电、汽、导热油
CT-C-I正面CT-C-I开门实物图片
CT-C-O、I正面2 2台CT-C-O
CT-C、RXH系列热风循环烘箱、热风循环干燥箱用途，CT-C、RXH系列热风循环烘箱、热风循环干燥箱工作原理，CT-C、RXH系列热风循环烘箱、热风循环干燥箱技术参数。
TG-Z-O热风循环烘箱的说明书
TG-Z-O热风循环烘箱的说明书简介TG-Z-O热风循环烘箱是一种用于加热、干燥、固化、脱水等工业应用的设备。
本文档旨在提供对该设备的详细说明，包括设备的工作原理、技术参数、使用方法和注意事项等内容，以帮助用户正确、安全地使用该设备。
工作原理TG-Z-O热风循环烘箱采用热风循环的工作原理。
通过设备内置的强力风机，将室内空气加热并均匀地循环到炉腔中。
炉腔内的物品通过与热风的接触而被加热，从而实现烘干、固化等目的。
技术参数•电源：220V 或 380V AC，50Hz•额定功率：3000W•最大温度：200℃•温度控制精度：±1℃•烘烤面积：0.5平方米•烘烤装载容量：30kg•控制方式：数字控制•设备尺寸：800mm × 600mm × 500mm•设备重量：100kg使用方法1.将设备放置在通风良好、干燥、无腐蚀性气体的环境中，并确保设备周围没有任何障碍物。
2.将设备的电源插头插入电源插座，并确保电源接地良好。
3.打开设备的操作面板，按照需要设定烘烤温度和时间。
设备配备了数字控制器，可精确控制温度和时间。
4.将待处理的物品放置在烘箱中，并确保它们之间有足够的空间，以保证热风能够充分流通。
5.关闭设备的炉门，并启动设备。
设备将开始加热和循环热风。
6.设备工作期间，定期检查烘烤过程，确保设备正常运行，以及物品不受损。
7.在烘烤完成后，及时关闭设备电源，并等待设备冷却后再打开炉门取出物品。
注意事项1.在使用设备前，请仔细阅读本说明书，并确保理解了设备的工作原理和操作方法。
2.在使用设备时，请戴上必要的个人防护装备，如工作手套和眼镜，以防止热风对皮肤和眼睛的伤害。
3.在打开设备的炉门时，注意设备内部可能的高温，避免触摸热表面以免烫伤。
4.设备在使用过程中会产生一定的噪音和热量，请保持设备周围通风，并确保周围没有易燃物品。
5.在设备加热过程中，禁止将易燃、易爆物品放置在设备附近，以免发生火灾或爆炸事故。
热风循环烘箱的使用说明书
热风循环烘箱的使用说明书一、概述热风循环烘箱主要适用于工农业生产、科学研究、医疗卫生、化验室等单位对产品试验品的烘干、加温、热处理之用,注：热风循环烘箱不适用于挥发性、易燃易爆等物品。
热风循环烘箱干燥箱温度从10℃至300℃可任意调节选定工作温度,并借助箱内温控系统自动恒温。
采用数字曙示式温控仪,灵敏可靠,操作方便,数字显示更直观清晰。
是大专院校、医疗卫生、环保等科研部门实验室及工、矿、农业作试验或生产线用。
热风循环烘箱带鼓风装置,风从风道进入工作室,促使工作室内热空气循环对流,从而更具有良好的温度均匀性。
二、热风循环烘箱结构：1、热风循环烘箱箱体由薄钢板及钢构成,外壳与工作室之间以玻璃纤维作保温材料,外门内有玻璃门可窥视工作室内的情况。
2、全部电气线路安装于箱体右侧控制室内,温控仪及各开关操纵部份均在控制室的外部,控制室侧门可卸下,便于检修。
三、热风循环烘箱使用和注意：1、热风循环烘箱应放在室内干燥的水平处使用,箱体外壳必须有效接地。
2、在供电线路中,用户应安装与干燥箱电流相应的通断开关供此箱专用。
3、每台干燥箱工作室内附有两块风络式搁板供放置试物,并可按试物大小调节器整搁板间距,放置试物不宜过密,以利热空气流通,工作室的底板上面不准放置试物,避免因过热烧坏试物。
4、热风循环烘箱为数字显示温控仪,选择设连天温度时,将仪表板上的温试设定数字按至符合所需的温度数即可开始工作。
5、温控仪的指示灯：绿灯为电热器在工作,红灯为加热停止,当加热至箱内温度达到设定温度后绿灯转至红灯,此后温控仪不断翻转动作,红绿灯交替明灭,即为恒温状态,但由于刚恒温时,工作室内部受热还不均匀,即使达到设定温度,箱内已处于恒温状态,有可能会出现余热继续升温,此现象于半小时后逐步消失趋于稳定。
6、开机时,为了求得加速升温时间,将加热开关打至高温,两组加热器同时加热,达到恒温状态后,可将加热开关打至低温,只留一组加热器工作节约电耗。
烘房热风循环设计方案及流程
烘房热风循环设计方案及流程烘房热风循环是现代工业中常用的干燥技术，热风循环方案的优化和实施对于提高生产效率、降低能源消耗以及提升干燥品质都具有重要作用。
本文将介绍烘房热风循环的设计方案及其流程。
设计方案首先，我们需要明确烘房的具体结构和参数，以便精确计算热风循环方案。
在确定好烘房的大小、热源功率以及要烘干的物料性质等因素后，需要进行下列设计工作：1. 确定热风循环的参数：热风循环的参数包括热风温度、风速、循环时间等。
这些参数需要根据物料的特性和烘房的结构来确定。
例如，对于易燃物料，需要降低热风的温度和风速，避免引起火灾。
2. 设计热风循环系统：热风循环系统主要由风机、加热器、管道和喷嘴等组成。
需要确定热风循环系统的布局和管道的直径、材料等参数。
同时，需要考虑热风循环系统的可靠性和维护性。
3. 确定热风循环方案：根据烘房的结构和物料的特性，可以采用不同的热风循环方案，包括强制循环、自然循环和混合循环等。
在确定方案时，需要考虑其效率和成本，以及对物料质量的影响。
4. 进行模拟和优化：设计完热风循环方案后，需要进行模拟和优化。
通过模拟可以验证方案的可行性，并对其进行优化，以提高干燥效率和降低能耗。
流程设计烘房热风循环方案的流程如下：1. 首先，确定烘房的结构和参数，包括烤箱体积、热源功率、温度要求、物料特性等。
2. 然后，根据烘房的参数和要求，确定热风循环的参数，包括热风温度、风速、循环时间等。
3. 接着，设计热风循环系统，包括风机、加热器、管道和喷嘴等，确定各个组件的参数和布局，并进行可靠性和维护性评估。
4. 确定热风循环方案，包括强制循环、自然循环和混合循环等，并进行方案评估和选择。
5. 进行模拟和优化，根据模拟结果对热风循环方案进行优化，并最终确定方案。
6. 实施热风循环方案，并进行调试和性能测试，以保证干燥效率和质量达到要求。
总结烘房热风循环设计方案的优化和实施对于提高生产效率、降低能源消耗以及提升干燥品质都具有重要作用。
烘房热风循环设计方案及流程
烘房热风循环设计方案及流程烘房热风循环设计方案及流程引言：烘房热风循环设计是在工业领域中常见的一个环节。
通过合理的热风循环设计，可以提高烘房的工作效率，缩短烘房时间，降低能耗，并确保产品的质量。
本文将深入探讨烘房热风循环设计方案及其流程，并分享我的观点和理解。
一、热风循环设计的重要性热风循环设计在烘房中起着至关重要的作用。
它可以使热风均匀地散布在烘房内，以确保产品受热的均匀性，避免出现温度不均、局部过热或过冷的问题。
一个良好的热风循环设计能够提高烘房的工作效率，加快产品的干燥速度，并降低能耗。
二、热风循环设计方案1. 确定烘房的尺寸和形状：首先，需要确定烘房的尺寸和形状，以确保它能够容纳预定的产品数量，并且有利于热风的循环。
通常，烘房应该具备一定的高度和宽度，以确保热风的垂直和水平循环。
2. 安装热风循环装置：热风循环装置是烘房中关键的组成部分。
它可以将热风从加热源处吹送到烘房内，并确保热风的均匀散布。
常见的热风循环装置有风机、管道和风口等。
根据烘房的具体情况和要求，可以选择不同类型的热风循环装置。
3. 调整热风循环速度和温度：根据产品的特性和烘房的要求，需要调整热风的循环速度和温度。
循环速度过快可能导致热风的局部过冷或过热，而速度过慢则可能导致干燥不均。
此外，还需要注意热风的温度不宜过高或过低，以免影响产品的质量。
4. 设计合理的热风循环路径：为了确保热风的均匀循环，需要设计合理的热风循环路径。
这包括确定风机、管道和风口的位置和数量，以及确定热风的流向和流速等。
通过合理的设计，可以确保热风在烘房中的均匀散布，避免产生死角和影响烘房效果。
三、热风循环设计流程1. 确定烘房的需求：首先，需要明确烘房的需求，包括预定的产品数量、干燥时间、温度要求和能耗限制等。
这些需求将对热风循环设计产生重要影响。
2. 分析烘房的结构和特点：根据烘房的结构和特点，分析热风循环的可行性和适用性。
考虑烘房的大小、形状、材质和加热方式等因素，以确定热风循环设计方案的可行性。
热风循环烘箱技术参数
热风循环烘箱技术参数热风循环烘箱是一种常见的工业烘干设备，广泛应用于食品、化工、医药等行业。
以下是关于热风循环烘箱的详细技术参数。
一、基本结构热风循环烘箱由箱体、加热系统、循环风系统、控制系统和排气系统等组成。
箱体采用优质不锈钢制作，内部光滑无毛刺，易清洁。
加热系统采用电加热管或蒸汽加热器，具有快速升温、高效节能的特点。
循环风系统由电机和风扇组成，可使空气均匀流通，达到快速干燥的目的。
控制系统采用智能化控制器，可实现温度、湿度等参数的精确控制。
排气系统可将湿气排出设备外部。
二、技术参数1. 温度范围：室温~300℃（可根据用户需求定制）2. 加热功率：3~50kw（根据设备尺寸和加工物料确定）3. 循环风量：1000~50000m³/h（根据设备尺寸和加工物料确定）4. 控制精度：±1℃5. 设备尺寸：根据用户需求定制6. 运行噪音：＜75db7. 电源电压：380V/50Hz（可根据用户需求定制）8. 设备重量：100~5000kg（根据设备尺寸和加工物料确定）三、应用范围热风循环烘箱广泛应用于食品、化工、医药等行业，可用于干燥各种蔬菜、水果、肉类、海鲜、中药材等物料。
同时，也可用于干燥各种化工原料、塑料制品等。
四、注意事项1. 使用前应检查设备是否正常，如有异常情况应及时处理。
2. 使用过程中应注意安全，禁止触碰高温部件。
3. 定期对设备进行清洁和维护，保持设备的良好状态。
4. 在使用过程中如发现异常情况应及时停机检修。
五、总结热风循环烘箱是一种常见的工业烘干设备，在食品、化工、医药等行业中得到了广泛的应用。
其具有快速升温、高效节能、温度控制精度高等优点，可以满足不同用户的需求。
在使用过程中，应注意安全，定期进行清洁和维护，保持设备的良好状态。
热风循环式隧道烘箱设备工艺原理
热风循环式隧道烘箱设备工艺原理隧道烘箱是一种广泛应用于食品、药品、化工等行业的干燥设备。
热风循环式隧道烘箱则是其中常见的一种类型，它以热风循环为主要工艺原理，通过将加热的空气循环送到烘箱内部，使物料表面湿气蒸发，从而实现干燥的目的。
本文将从工艺原理、设备组成和应用特点等方面介绍热风循环式隧道烘箱的基本知识。
工艺原理热风循环式隧道烘箱的工艺原理主要依靠热风的作用，它将温度较高的热风通过风机送入烘箱内部，经过一系列加热、干燥、冷却和排气等工艺步骤，完成物料的干燥处理。
其主要工艺流程如下：1.热风制备：热风的供应是热风循环式隧道烘箱的关键，通常通过燃气、蒸汽、电加热等方式产生，经过风机加压，将热风送入烘箱内。
2.热风输送：经过加热后的热风通过风机带动物料表面的湿气向外扩散，既提高了干燥速度，又保持了物料的品质。
3.反复加热：物料尚未干燥完全时，风机将循环加热风再次送入烘箱内部，直至物料达到设定的干燥程度。
4.冷却和排气：完成干燥的物料在烘箱内冷却后，通过风机将排气口排出烘箱外，随后进入下一步处理。
设备组成热风循环式隧道烘箱通常由下列设备组成：1.热源系统：包括燃气、蒸汽、电加热等方式热源，供应热风制备所需；2.风机系统：将制备好的热风压缩加速后送入烘箱内，提高干燥效率；3.干燥系统：主要是烘箱本身，能够提供足够的干燥面积和合理的物料分布方式，同时进行双循环热交换，保证最大限度利用能量；4.冷却系统：完成物料干燥后，通过冷却和排气，为后续的包装或加工提供条件。
应用特点热风循环式隧道烘箱具有以下应用特点：1.适用范围广：可广泛应用于食品、药品、化工、电子等行业，适合于各类物料的干燥处理，例如蛋糕、饼干、草药、杂粮、电子元件等；2.干燥效率高：热风循环可使物料表面的湿气迅速被吹离表面，从而实现较快的干燥速度，同时热风的温度也可进行调节，从而实现对物料的不同要求；3.品质保障好：热风的加入不仅使干燥的时间减少，更有利于保证物料的品质，一些对温度、湿度要求较高的物料都可以使用热风循环式隧道烘箱进行处理；4.操作简单方便：烘箱内部设置了控制面板，可以通过调整热风的温度和风量，灵活控制物料的干燥速度和质量。
热风循环烘箱设计说明
热风循环烘箱设计说明热风循环烘箱热风循环烘箱概述热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，不管烘箱的结构，分风向水平还是垂直，都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风干燥箱，对开门干热灭菌烘箱，热风循环干燥，热风循环固化炉等。
热风循环烘箱如下图所示的烘箱，它们都是在此图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
上图所示热风循环分为五种标准型号。
分别是单门单车，两门两车，两门四车，三门六车，四门八车。
工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机采用无触点开关带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值热风循环烘箱结构热风循环烘箱由角钢制作的内支架、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可分为底部、顶部或两侧。
用数显智能仪表PID控制方式来控制温度。
热风循环烘箱导风风道有两种：水平送风和垂直送风！热风循环烘箱用途热风循环烘箱用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。
如原料、中药饮水、浸膏、粉剂、颗粒、脱水蔬菜等是一种通用型设备。
热风循环烘箱适用范围热风循环烘箱也适用于干燥有化学性气体及食品加工物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
热风循环烘箱技术参数1、加热热源：蒸汽、电、远红外、电蒸汽两用。
CT-C热风循环烘箱使用说明书
热风循环烘箱使用说明书一、概况热风循环烘箱是国内首创产品，产品名称为CT 系列热风循环烘箱，平均热效率达30%左右。
后来经过不断改进提高，经过几次改良升级换代到CT-C系列热风循环烘箱，CT-C型烘箱大胆采用了自行研制的低噪音、高效率离心风机，配用了自动温控系统，整个循环系统完全密封，从而使我国的热风循环烘箱达到了国内外先进水平。
烘箱的平均热效率从传统烘房的3~7%提高到目前的35~40%左右，最高热效率可达70%。
CT- C 型热风循环烘箱的设计成功，不仅提高了能源的利用率，而且提高了企业的经济效益，为我国干燥设备的发展与进步，起到了一定的带头作用。
二、使用须知本两大系列烘箱采用蒸汽加热器为热能源，蒸汽加热器最高工作压力为0.8MPa,禁止超压使用。
本两大系列烘箱要求三相四线380V/220V，50HZ 电源。
接通风机电源后启动风机开关，风机转向应和标记方向符号一致。
烘箱上的排湿装置是用来排除箱内的潮湿空气的，当箱内温度升到设定值后，即进行排湿，建议排湿阀开启角度不能太大，一般排湿量要根据物料含有的水分量来进行。
烘箱自身带有保温，无需另外保温。
整机整体运输安装，如有部件以为现象，在使用前务必进行校正，以保证设备安全及设备的使用效果。
三、操作规程先接好各个蒸汽管口以及配套的电磁阀、过滤器等阀门，防爆电控箱安装到位，温度探头线接入防爆电控箱，检查电源是否使用相符，接地是否良好，各螺丝是否拧紧，密封条有无脱落现象，打开烘箱顶部的离心风机，打开蒸汽电磁阀，查看是否运转正常，箱内温度是否快速升高。
将需要干燥的物料放在烘盘内，将烘盘放置在烘车上，然后整辆烘车推入烘箱，关上烘箱门且锁紧，观察温控表温度，当达到设定温度的时候，打开排湿阀，建议不要将排湿阀开的过大，避免能源浪费，排湿频率根据物品含水率设定。
四、维修与保养1.检查过滤器是否满尘或者是否有破洞。
如有满尘或者出现破洞应及时更换。
2.风机轴承出应定期加注润滑油，如果风机如果出现噪声大，风量小，则需停车检查风机螺栓是否松动，轴承是否磨损，风机叶片是否碰壳。
热风循环烘箱技术参数
热风循环烘箱技术参数一、热风循环烘箱概述热风循环烘箱是一种常用的热工设备，用于将物料进行烘干处理。
它通过将热风循环往复送入烘箱内部，达到提高热效率、减少能源消耗的目的。
二、热风循环烘箱的工作原理热风循环烘箱的工作原理主要包括以下几个步骤： 1. 加热：通过加热装置将热风加热到一定温度。
2. 循环：将加热后的热风送入烘箱内部，并通过循环风扇将热风循环往复送入烘箱内部。
3. 烘干：物料在烘箱内部接受高温热风的作用，水分被蒸发，并通过排湿系统排出。
4. 冷却：经过烘干处理后的物料通过冷却系统进行冷却。
5. 排放：排放由烘干物料产生的废气。
6. 控制：通过控制系统实现对烘箱温度、时间、湿度等参数的调节和控制。
三、热风循环烘箱的技术参数热风循环烘箱的技术参数主要包括以下几个方面：1. 热风温度范围热风循环烘箱的热风温度范围一般在50℃到300℃之间，根据不同的烘干物料和工艺要求，可以进行调节。
2. 烘干效果热风循环烘箱的烘干效果是对烘干物料的水分蒸发和干燥程度的衡量指标。
烘干效果一般通过湿度或水分含量的变化来评估，烘干效果越好，物料的水分含量越低。
3. 烘箱容量热风循环烘箱的烘箱容量是指一次可以容纳的烘干物料的数量。
烘箱容量一般以物料的重量或体积来表示，不同规格的热风循环烘箱具有不同的烘箱容量。
4. 热风循环方式热风循环烘箱的热风循环方式包括上循环、下循环、全循环等方式，通过不同的循环方式可以适应不同的烘干工艺要求。
5. 控制精度热风循环烘箱的控制精度是指对烘箱温度、湿度等参数的控制精度。
控制精度越高，烘干过程中对温度、湿度的控制越稳定，对烘干物料的影响越小。
四、热风循环烘箱的应用领域热风循环烘箱广泛应用于食品、化工、农药、医药、纺织等行业。
具体应用领域包括： 1. 食品行业：用于干果、蔬菜、肉制品等的烘干处理。
2. 化工行业：用于干燥粉状或颗粒状的化工原料。
3. 农药行业：用于农药的制造过程中的烘干处理。
JRSH-Ⅲ(Ⅳ)型净化热风循环烘箱说明书
目录一、简介及用途…………………………………………………1 ―二、主要技术指标与参数 (1)三、符合GMP规范的功能配置 (1)四、干燥灭菌过程:(参阅原理图) (1)五、安装与电源连接 (2)六、验证工作 (2)七、操作(参阅电控柜面板图及电气原理图) (2)八、维修和保养 (7)九、电器和自控说明 (7)十、常见故障及排除 (9)十一、主要元器件表 (9)十二、附图 (10)(1)电控柜面板 (11)(2)烘箱原理图 (13)(3)外形图 (14)(4)冷却流程图 (16)(5)气动原理图 (17)(6)电器明细表 (18)(7)电器原理图 (20)(8)更换调整示意图 (26)JRSH-Ⅲ（Ⅳ）型净化热风循环烘箱一、简介及用途:由本公司研制开发的新一代产品—JRSH系列型净化热风循环烘箱(以下简称烘箱),配备了触摸屏、PLC可编程控制仪、变频器、固态温控仪、可控硅及微压差表等先进仪器仪表。
采用了百级净化热风循环层流净化技术,灭菌干燥可靠,运行稳定,符合药厂GMP生产规范的要求。
用户有特殊需要,可另设独立监控系统。
二、主要技术指标与参数:适用范围:玻璃容器、胶塞、药品物料、瓶盖、不锈钢药桶。
生产能力:腔内根据用户要求设内架车或灭菌架子,多层活动板。
温度均匀度：±5℃装机容量: 35KW（其中电加热15×2=30KW）（21×1.5KW=31.5KW）电源: 380V ; 50HZ洁净度: 100级冷却水耗量: 0.3m3/时压缩空气耗量: 0.1m3/分腔内净尺寸: 900×1300×1100 mm (宽×深×高) (1050×1420×1350)外形尺寸: 1780×1500×2180 mm (宽×深×高) (1915×1820×2385)净重: 2000kg注Ⅲ型烘箱括号内为Ⅳ型烘箱三、符合GMP规范的功能配置:1、双扉连锁、安全开启。
热风循环烘箱说明书
热风循环烘箱说明书篇一：热风循环烘箱使用说明书热风循环烘箱使用说明书目录一、安装 ................................................ ................................................... .. 3二、调试 ................................................ ................................................... .. 3 三、自控箱操作方法 ................................................ ................................ 4 四、故障及修理 ................................................ . (6)一、安装热风循环烘箱就结构形式有可拆式和整体式两种。
我厂干燥箱出厂，均已进行过程组装与测试，由于受运输和震动的影响，在使用前必须重新调整。
1、可拆式干燥箱一般由我厂派人员到现场组装，具体事宜由合同定。
用户如需自行安装，也可根据产品说明书进行组装，无论由何方组装，干燥箱体以外的蒸汽管道和风机电源线均由用户负责铺设。
2、对电源、汽源的要求：二、调试1、接通总电源，保证蒸汽管路（包括输水管路）畅通不泄露；电加热电源畅通无短路，即可开机试车。
2、首次使用应注意每台风机的转向，条例风机上箭头所示方向。
在一般情况下（即定型产品），我厂选用的风机均为“右旋”式，即在电动机一侧观看风机叶片为顺时针方向转动。
3、箱内各点湿度均匀性的调整：调整箱内左右两侧导风叶片的开度，可影响其附近的温度，若某处温度偏低，应将靠近该处的导风叶片适当开大；反之，温度偏高时应适当关小。
如此反复调整，可使箱内上、下、门口与内部各点的温度基本一致。
热风循环烘箱主要技术参数
热风循环烘箱主要技术参数1.外形尺寸：热风循环烘箱的外形尺寸一般根据用户的需求进行定制，可以根据工厂空间和生产规模来确定。
一般来说，热风循环烘箱的外形尺寸会比较大，因为需要容纳大量的物料。
2.内部容积：热风循环烘箱的内部容积也是根据用户的需求进行定制的。
根据不同的应用领域和物料特性，热风循环烘箱的内部容积可以有很大的差异。
一般来说，热风循环烘箱的内部容积可以从几十升到几百立方米不等。
3.温度范围：热风循环烘箱的温度范围也是根据用户的需求来确定的。
不同的物料对于温度的要求是不同的，所以热风循环烘箱需要具备一定的温度控制能力。
一般来说，热风循环烘箱的温度范围可以从室温到数百摄氏度不等。
4.加热方式：热风循环烘箱的加热方式主要有电加热、蒸汽加热和燃气加热等几种。
不同的加热方式有不同的优缺点，可以根据用户的具体需求选择合适的加热方式。
5.循环风量：热风循环烘箱的循环风量是指热风循环装置产生的风量大小。
循环风量的大小对于热风循环烘箱的烘烤效果和热量传递速度有着重要的影响。
一般来说，热风循环烘箱的循环风量可以调节，根据不同的物料和工艺要求进行调整。
6.控制方式：热风循环烘箱的控制方式一般有手动控制和自动控制两种。
手动控制方式需要操作人员根据物料的情况进行调节，更加灵活；自动控制方式可以根据预设的程序进行自动控制，更加方便。
7.安全性能：热风循环烘箱的安全性能对于生产过程非常重要。
一般来说，热风循环烘箱需要具备过温保护、漏电保护、断电保护等安全装置，确保操作人员和设备的安全。
8.能耗：热风循环烘箱的能耗是衡量其经济性能的重要指标。
一般来说，热风循环烘箱的能耗可以通过控制温度、循环风量和加热方式等参数来进行调整，以降低能耗。
总之，热风循环烘箱的主要技术参数可以根据用户的需求进行定制，通过合理的设计和优化，可以实现高效、稳定的干燥、烘烤等工艺过程，满足不同行业的生产需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热风循环烘箱设计说明
热风循环烘箱
热风循环烘箱概述
热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，不管烘箱的结构，分风向水平还是垂直，都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风干燥箱，对开门干热灭菌烘箱，热风循环干燥，热风循环固化炉等。
热风循环烘箱如下图所示的烘箱，它们都是在此图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
上图所示热风循环分为五种标准型号。
分别是单门单车，两门两车，两门四车，三门六车，四门八车。
工作原理
热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机采用无触点开关带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值热风循环烘箱结构
热风循环烘箱由角钢制作的内支架、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可分为底部、顶部或两侧。
用数显智能仪表PID控制方式来控制温度。
热风循环烘箱导风风道有两种：
水平送风和垂直送风！热风循环烘箱用途
热风循环烘箱用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。
如原料、中药饮水、浸膏、粉剂、颗粒、脱水蔬菜
等是一种通用型设备。
热风循环烘箱适用范围
热风循环烘箱也适用于干燥有化学性气体及食品加工物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
热风循环烘箱技术参数
1、加热热源：
蒸汽、电、远红外、电蒸汽两用。
2、使用温度：
蒸汽加热：50-140C，电、远红外加热温度50-350C。
3、备有自控系统和微电脑控制系统。
4、常用蒸汽压力
0.02
0.8Mpa
0.2-8kgf/cm2。
5、配有电加热按I型计算15kw，实用5-8kw/h。
6、特殊要求在定货时表明北京欣惠泽奥科技有限公司。
7、使用温度大于140C或小于60C，要在订货时注明。
8 、本厂出厂烘车，烘盘尺寸统一，可以互换。
9、烘盘尺寸：460 X 640 X 45
热风循环烘箱送风方式如下
热风循环烘箱特点
1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。
自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
热风循环烘箱的温度：
热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循环烘箱温度范围为室温~+150C，高温型为室温~ +500C。
1.水平风
水平风是左边出风，右边吸风，适合粉末状物品烘烤！
2.垂直风
垂直风是两边出风，中间吸风，适合大件工业品烘烤.。
