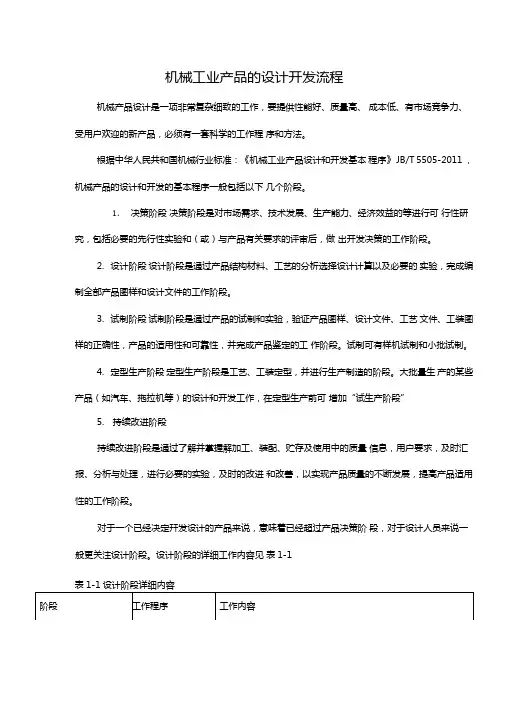

机械工业产品的设计开发流程
机械工业产品的设计开发流程
机械产品设计是一项非常复杂细致的工作，要提供性能好、质量高、成本低、有市场竞争力、受用户欢迎的新产品，必须有一套科学的工作程序和方法。
根据中华人民共和国机械行业标准：《机械工业产品设计和开发基本程序》 JB/T 5505-2011 ，机械产品的设计和开发的基本程序一般包括以下几个阶段。
1．决策阶段决策阶段是对市场需求、技术发展、生产能力、经济效益的等进行可行性研究，包括必要的先行性实验和（或）与产品有关要求的评审后，做出开发决策的工作阶段。
2.设计阶段设计阶段是通过产品结构材料、工艺的分析选择设计计算以及必要的实验，完成编制全部产品图样和设计文件的工作阶段。
3.试制阶段试制阶段是通过产品的试制和实验，验证产品图样、设计文件、工艺文件、工装图样的正确性，产品的适用性和可靠性，并完成产品鉴定的工作阶段。
试制可有样机试制和小批试制。
4.定型生产阶段定型生产阶段是工艺、工装定型，并进行生产制造的阶段。
大批量生产的某些产品（如汽车、拖拉机等）的设计和开发工作，在定型生产前可增加“试生产阶段”
5.持续改进阶段
持续改进阶段是通过了解并掌握解加工、装配、贮存及使用中的质量信息，用户要求，及时汇报、分析与处理，进行必要的实验，及时的改进和改善，以实现产品质量的不断发展，提高产品适用性的工作阶段。
对于一个已经决定幵发设计的产品来说，意味着已经超过产品决策阶段，对于设计人员来说一般更关注设计阶段。
设计阶段的详细工作内容见表1-1
表1-1设计阶段详细内容。

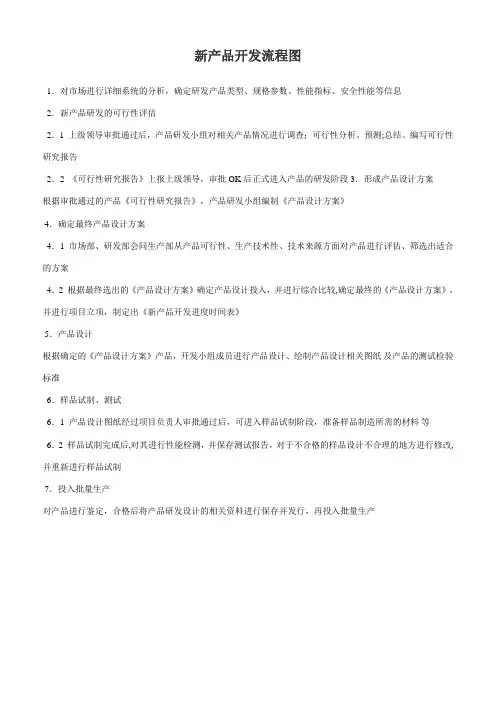

新产品开发设计流程图
新产品开发流程图
1．对市场进行详细系统的分析，确定研发产品类型、规格参数、性能指标、安全性能等信息
2．新产品研发的可行性评估
2．1 上级领导审批通过后，产品研发小组对相关产品情况进行调查；可行性分析、预测;总结、编写可行性研究报告
2．2 《可行性研究报告》上报上级领导，审批 OK后正式进入产品的研发阶段3．形成产品设计方案
根据审批通过的产品《可行性研究报告》，产品研发小组编制《产品设计方案》
4．确定最终产品设计方案
4．1 市场部、研发部会同生产部从产品可行性、生产技术性、技术来源方面对产品进行评估、筛选出适合的方案
4．2 根据最终选出的《产品设计方案》确定产品设计投入，并进行综合比较,确定最终的《产品设计方案》，并进行项目立项，制定出《新产品开发进度时间表》
5．产品设计
根据确定的《产品设计方案》产品，开发小组成员进行产品设计、绘制产品设计相关图纸及产品的测试检验标准
6．样品试制、测试
6．1 产品设计图纸经过项目负责人审批通过后，可进入样品试制阶段，准备样品制造所需的材料等
6．2 样品试制完成后,对其进行性能检测，并保存测试报告，对于不合格的样品设计不合理的地方进行修改,并重新进行样品试制
7．投入批量生产
对产品进行鉴定，合格后将产品研发设计的相关资料进行保存并发行，再投入批量生产
新产品开发流程图
制定：审核：批准：
第3页，共3页。
机械结构设计开发流程图流程图-0
工程部主管、采购部主管 技术部主管、工程部主管 技术部主管、工程部主管 技术部主管、工程部主管 工程部主管、品质部主管 工程部主管、品质部主管 采购部主管 品质部主管 工程部主管、生产部主管 工程部主管、生产部主管 工程部主管、生产部主管 工程部主管 工程部主管 工程部主管
总工程师 总工程师 总工程师 总工程师 总工程师 总工程师
工程部 工程部
工程部主管 工程部主管
总工程师 总工程师
工程部 工程部
纸质 纸质
10
工程部 品质部 工程部
工程部主管 品质部主管 工程部主管、技术部主管
总工程师 总工程师
品质部 工程部 工程部
纸质 纸质 纸质、电子档
11
手板测 试
NG
改善
OK
12 出开模、 打样资料
工程部 工程部 工程部 工程部 工程部 工程部 采购部 品质部 工程部 工程部 工程部 工程部 工程部 工程部
开模、参考 开模、参考 参考 参考 参考
总工程师 总工程师 总工程师 总工程师 总工程师 总工程师
参考 参考 参考 参考
采购部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部 工程部
纸质 纸质、电子档 电子档 纸质、电子档 纸质、电子档 纸质、电子档 纸质、电子档 纸质 纸质、电子档 纸质、电子档 纸质、电子档 纸质、电子档 纸质 纸质
总工程师 总工程师 总工程师 总工程师 总工程师 总工程师 总工程师 总工程师 总工程师 总工程师
正式发行 正式发行 正式发行 正式发行 正式发行 正式发行 正式发行 正式发行
工程部 文控中心 文控中心 文控中心 文控中心 文控中心 文控中心 文控中心 文控中心 文控中心

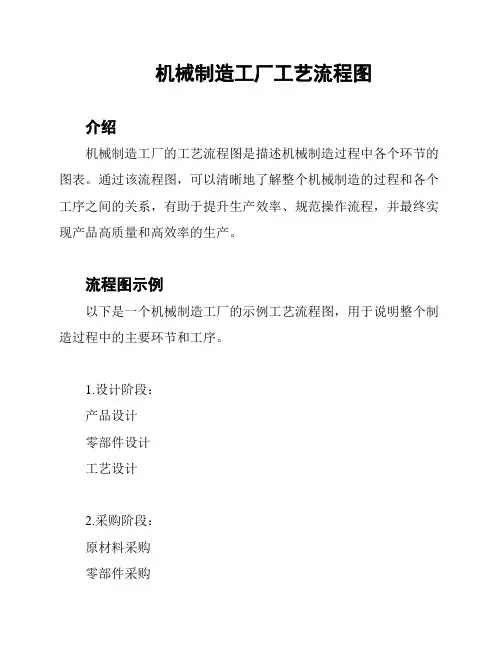

机械制造工厂工艺流程图
