双法兰液位变送器量程设置说明

双法兰液位变送器量程设置说明

SMARTLINE 双法兰差压液位变送器的设置和调试双法兰远传液位变送器常用于测量有腐蚀,易结晶及高温介质的液位测量。

量程的设置可以根据设计值计算LRV 及URV 值,并按计算值进行设置。

如果现场有条件的话可以通过专用法兰连接件与变送器法兰相连,用标准压力信号进行多点调校;也可以通过将两个法兰放一个高度对变送器进行零位调整,对于SMARTLINE 新变送器来说,因为出厂时每台表都经过严格标定所以对变送器进行零位调整就能满足要求了。

高限 H1双法兰远传差压变送器液位测量示意图1.零位调整:把设置LRV=0;然后将两个法兰放一个高度,看此时的变送器输出是否为4.0mA ,如果不为4.0mA ,用MCTOOLKIT 通讯器进行校零位。

2.设置 LRV (4mA ) 及 URV (20mA ):-- - - - - - - - - - - - - -- -- - - - - - - - - - - -- -- - - - - - - - - - - - - -- -- - - - - - - - - - - ---- - - - - - - - - - - ---- - - - - - - - - - - - - -高压侧(HP ) 低压侧(LP )ρ(液体密度)液位H从图中可知双法兰远传液位变送器需要进行负迁移。

当被测液位为0(低限)时,双法兰远传液位变送器正,负测量室的压差最大,变送器输出电流为4.0mA;随着被测液位的上升,变送器正负压差逐步减小;当被测液位上升到最高液位(高限)时,变送器正负压差最小,变送器输出电流为20.0mA被测液体的密度为ρ(g/cm3);毛细管的DC200(硅汕)的密度为ρ1=0.94g/cm3;重力加速g=9.80m/s2;H为液位高度(m);H1为法兰间距(m);H2 为下法兰到变送器高压侧的垂直距离(m)从图中可知:液位变送器的最大测量范围(SPAN)为L MAX(kpa)=H(m)*ρ(g/cm3)*g空罐时测量值为 LRV(Kpa)=-((H1-(-H2) )*ρ1*g=-(H1+H2)*0.94*9.8最高液位时测量值为URV(Kpa)= (H* ρ -(H1-(-H2))* ρ1)*g=(H* ρ -(H1+H2))* 0.94)*9.83.安装将双法兰变送器装在现场所需的位置,先不紧固螺栓螺母,看输出;如果空罐时电流是4.0mA,表示此液位变送器工作正常,可以紧固法兰上的螺栓螺母,按装调试完成。

双法兰液位变送器

双法兰液位变送器

EJA118W-EMSH4AA-BA0292DA/NS11
重庆川仪
17 环境温度 ℃ 18 爆炸危险区域 19 仪表名称 20 测量范围
变 21 设定范围
22 精度
送 23 输出信号 器
24 供电 25 电气接口
规 26 本体材质 2Байду номын сангаас 测量元件材质 格 28 防护等级
29 防爆等级 30 31 过程接口 远 32 插入深度 33 膜片材质 传 34 法兰材质 装 35 其它接液部材质 36 毛细管内径 / 长度 置 37 毛细管充液名称 / 比重 38 毛细管外套 39 现场指示表 附 40 安装支架 41 冲洗下套/冲洗孔 件 42 冲洗下套材质/垫片材质 43 44 仪表型号 其 45 远传装置型号 它 46 47 推荐制造厂 备注: 法兰标准: HG20592-97
仪表规格书
(双法兰液位变送器)
1 位号 概 2 用途 3 4 P&ID号 要 5 设备号 6 设备材质 7 8 介质名称 9 操作压力 MPaG 10 操作温度 ℃ 工 11 最高液位/上接管口 艺 12 正常液位 13 最低液位/下接管口 数 14 液位及接管口基准
3 据 15 操作密度 kg/m 16 动力粘度 mPa.s
LT-8461 B-846液位指示 PID-01 B-8460 304 TDI助剂溶液 常压 30~40 mm mm mm 1000 1200mm / 750 / 下接管口 1220 -25.1~39.5 2区 双法兰液位变送器 ,-100~100KPa -12.366~-0.94KPa ± 0.075% 4~20 mADC+HART 24V DC 1/2NPT 316 316 IP65 iaIICT4 DN50 PN4.0 316 电镀碳钢 316 1.1 mm 硅油 / PVC LCD 2"管装支架 2m 0.94 0 1200mm

双法兰液位差压变送器调试方法

双法兰液位差压变送器调试方法

双法兰液位差压变送器调试方法摘要:在现实校验中,人们常常有个误区,他们认为只要用HART手操器就可改变智能变送器量程,并可进行零点和量程的调整工作,而不需要输入压力源,但实际上这种做法不能称为校验,只能称为“设定量程”,没有达到校准差压变送器的目的。

正确的校验应该是在施加外力的情况下,利用标准标定仪器进行零点校验与量程校验,根据现场实际工况来进行必要的量程迁移,这样才是正确的校验方法。

关键字:零点;量程;校验;双法兰差压变送器;1差压变送器简介在工业自动化生产中,差压变送器用于压力压差流量的测量,得到了非常广泛应用,在自动控制系统中发挥重要的作用。

为保证其正常运行及准确性,定期检查、校准是很有必要的。

差压变送器是测量变送器两端压力之差的变送器,输出标准信号(4~20mA)。

差压变送器与一般的压力变送器不同的是它们均有两个压力接口,来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上,通过膜片内的密封液传导至测量元件上,测量元件将测得的差压信号转换为与之对应的电信号传递给转换器,经过放大等处理变为标准电信号输出。

差压变送器一般分为正压端和负压端,一般情况下, 差压变送器正压端的压力应大于负压端压力才能测量。

[1]2校验过程2.1 校验准备工作差压变送器经常带有三阀组,在应用中与导压管相连接的,通常的做法,需要把导压管和差压变送器的接头拆开,再接入压力源进行校准。

这样是很麻烦的,并且工作和劳动强度大,最担心的是拆装接头时把导压管扳断或出现泄漏问题。

我们知道不管什么型号的差压变送器,其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器提供了方便,也就是说不用拆除导压管就可校准差压变送器。

2.2 差压变送器的零点校验在线校验操作程序:先打开平衡阀,关闭二个截止阀,即可对变送器进行零点校验。

以罗斯蒙特3051型差压变送器为例介绍差压变送器的调零。

松开电子壳体上防爆牌的螺钉,旋转防爆牌,露出零点调节按钮。

双法兰液位变送器

双法兰液位变送器

6. 传感器组件
参见本书中传感器组件的检查的内容。
第三节 电容式液位和带毛细管 远传法兰变送器的安装和使用
1151/3351 型电容式远传差压/压力变送器安装时,应考虑远 传法兰和变送器两者的应用和安装,以保证最佳的性能。
(1)毛细管长度越短越好;
(2)带一个远传法兰 的变送器安装时应使变送器纸于法 兰及流程接头或保持同一水平,带两个远传法兰并安装在不同 高度的变送器,如测量一槽罐的液位,应安装在两法兰/流程 接头之间的中点或中点以下,变送器与法兰的安装位置见图 3-1。
内壁部,至少和容器内壁相切。
1. 不带迁移的液位测量。
仪表安装在最低液位的同一水平高度上。测量开口容量开
口容器时,仪表负压室通大气。测量密封容器时容器上部通负
压室,此时若负压室能保持干燥,则可不装冷凝罐,并定期将
罐中的冷凝液排出;排液时应将常开阀关闭,以免变送器承受
单向压力见图 3-2。
2. 带负迁移的液位测量。
H=3000mm h=750mm
求变送器测量范围的校验值?
? g= 答:负迁移值=h rf
750×1.9×9.81=13.98kpa
量 程=H rf ?g=3000× 1.1×9.81=32.37kpa
– 校验值= 负迁移值 (一负迁移值十量程)
–  ̄ = 13.98kpa (一 13.98 十量 32.37)kpa  ̄  ̄ = 13.98kpa 18.39kpa
在检查回路时,切勿用高于 100V 的电压。
3.导压管 a. 检查管压力连接是否正确; b. 检查导压管是否泄漏或堵塞; c. 检查充液导压管中是否存在有气体; d. 检查变送器的压力容室中有无沉积物; e. 检查截止阀是否全开,平衡阀是否关严; f. 检查导压管内液体的比重是否改变。

双法兰液位变送器校零方法

双法兰液位变送器校零方法

双法兰液位变送器校零方法
双法兰液位变送器是一种常用的仪器设备,使用过程中需要进行定期
的校零,以确保其精度和稳定性。

下面我们将详细介绍双法兰液位变
送器校零的方法。

步骤一:准备工作
在进行校零之前,需要对双法兰液位变送器进行准备工作。

首先,检
查传感器和仪表的安装是否正确,是否存在松动或裂纹等问题。

然后,确定需要校准的零位值,并准备好待校准的标准器具,比如称重器或
量杯。

步骤二:关断电源
在进行校零之前,务必先关断双法兰液位变送器的电源。

这么做的目
的是为了保障操作的安全性,并防止设备受到损坏。

步骤三:校零操作
1. 打开上部阀门,使双法兰液位变送器充满介质。

2. 将标准器具放在变送器下部的法兰上,确保其接触牢固。

3. 打开下部阀门,同时打开变送器上的放电阀门,使介质流入标准器
具中。

4. 待介质完全流入标准器具中后,关闭下部阀门和变送器上的放电阀
门。

5. 读取标准器具上的数值,并将该数值作为变送器的零位值。

如果存在误差,可按照标准器具的要求进行调整。

6. 确认校准值无误后,重新关上上部阀门,使液位变送器恢复正常工作状态。

步骤四:测试
进行校零操作之后,需要进行测试以确保校零效果。

此时,可以使用压力测试器或其他相关工具进行测试,并比较测试结果与校准值的差异。

如果存在误差或不稳定的情况,需要进一步调整液位变送器的工作参数,直至达到预期的结果。

总之,双法兰液位变送器的校零操作需要步骤清晰、操作准确,同时还需要进行有效的测试和跟踪,以确保设备能够在长期使用中保持稳定的性能。

双法兰差压变送器3[1].11

双法兰差压变送器3[1].11
防爆等级EXPLOSION PROOF
显示表头INDCATOR
毛细管长度CAPILLARY LENGTH
备注REMARKS:
广西工联工业工程
咨询设计有限公司
(原广西化工规划设计院、广西机械工业研究院)

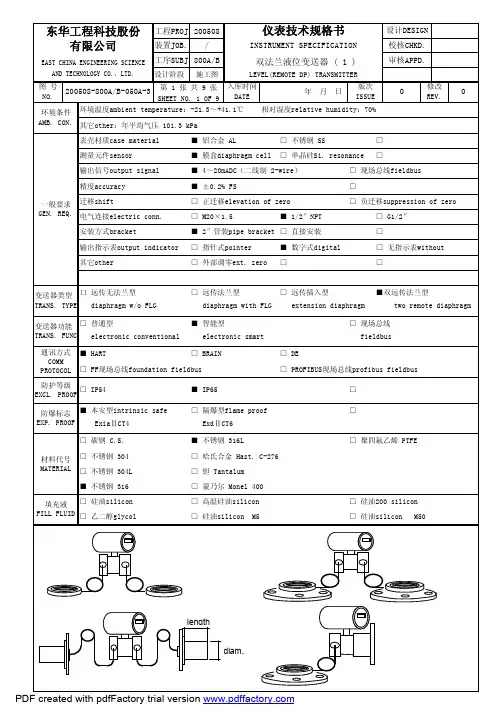

仪表数据表
INSTRUMENT DATA SHEET
双法兰压力变送器
Dual-flange pressure transmitter
仪表DESD


校核DESD
审核DESD
第1页
共30页
概况
GENERAL SITUATION
毛细管材质CAPILLARY MATERIAL
仪表位号INSTRUMENT TAG NO.
LICA-5005
毛细管填充材料CAP.FILL FLUID
用途SERVICE
CC-502液位指示调节
密封膜片材质DIAPHRAGM METER
法兰标准/等级FLANGE STD/ RATING
管道设备号LINE OR EQUIP NO.
法兰尺寸/密封FLANGE SIZE/ FACING
管道设备材质LINE / EQUIP MATER
304
法兰材质FLANGE MATERIAL
管道设备尺寸LINE / EQUIP SIZE
DN80
附件ACCESSORIES
测量元件材质MEAS.ELEMENT METER
本体材质BODY METER
终端接头规格END CONN. SIZE
电源POWER SUPPLY
工艺连接形式PROCESS CONN.STYLE
螺纹规格THERAD SIZE
电气接口尺寸ELEC.CONN.SIZE

双法兰差压变送器技术规格书及数据表(6台)(1)

双法兰差压变送器技术规格书及数据表(6台)(1)

兖矿鲁南化工有限公司技术协议书双法兰差压变送器编制:审核:审批:卖方:上海盛凯隆自动化仪表有限公司买方:兖矿鲁南化工有限公司二○一七年三月1.总则1.1 设备名称:双法兰差压变送器1.2 本技术规格书提出的是最低限度的要求,并未对一切细节做出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合本技术规格书和有关最新工业标准的产品。

1.3 所招产品为双法兰变送器,卖方产品必须完全满足水煤浆加压气化工艺的特殊工况。

2. 产品描述2.1本规格书要求购买变送器共6台。

2.2本变送器要求为进口品牌的产品。

品牌限定为罗斯蒙特3051系列变送器。

2.3针对此变送器的重要性及其较苛刻的工况,卖方均要严格按本技术要求及数据表的要求进行配置。

3.设计依据3.1此变送器的设计和选型应严格按照协议书的要求,以及买方提出的任何其它技术要求。

3.2环境状况:年平均气温:13.7℃;极端最高气温:40.4℃;极端最低气温:-21.8℃;年平均相对湿度:69%;地区大气压:平均1079mbar;3.3仪表及所配电气附件防护要求:防护等级:IP65防爆等级:ExdII CT44.应用标准仪表安装手册API RP550仪器仪表包装运输技术条件ZBY003-84工业仪表模拟信号ISA S50.1爆炸性环境用防爆电气设备IEC 60079—1998、GB3886仪表防护IEC 529、GB4208-2000法兰标准见数据表铭牌和印记MSS-SP-255.技术要求5.1 卖方所供差压变送器及附件产品必须是全新产品,整体集成供货。

5.2 卖方所供产品必须满足后面数据表的要求。

5.3 输出两线制4-20mA DC信号,具有HART通讯功能,能被普通HART375、475手操器支持。

5.4 仪表应带有现场液晶指示功能。

5.5 隔膜密封变送器,要求测量膜片及毛细管耐真空设计。

5.6 特殊介质场合,变送器的测量元件材质应保证变送器的使用性能。

双法兰差压变送器的误差分析

双法兰差压变送器的误差分析

双法兰差压变送器的误差分析摘要:双法兰变送器使用过程中受膜片接液温度与环境温度的影响,分析产生测量误差原因,供维护和选型人员参考。

关键词:双法兰;差压变送器;接液温度;环境温度Abstract: Double flange transmitter uses process by fluid temperature and diaphragm by the influence of the temperature of the environment, and the analysis of measurement error reason, maintenance and selection are as a reference.Key Words: double flange; differential pressure transmitter; meet fluid temperature; environment temperature1、前言与其他差压变送器使用环境不同,双法兰差压变送器适用于测量含有杂质、结晶、凝聚或易自聚的被测介质,用普通的差压变送器来测量这些介质可能会引起连接管线的堵塞,所以双法兰差压变送器是比较理想的选择,而且有安装方便、精度高、维护量小等优点,被广泛用来测量液体、气体和蒸汽的流量、液位、密度和压力,然后输出与测得压差相对应的4~20mA DC信号。

但在实际应用中,往往忽略了被测介质温度和环境温度的变化所带来的影响。

2、工艺状况我厂炼油装置中催化裂化分馏塔底液位安装有两块液位测量仪表,一个是带导压管的普通差压变送器,位号LT-1202B;另一个采用的是双法兰差压变送器,位号LT-1202A。

分馏塔底液位是个重要参数,操作人员要通过油浆返塔温度、回炼油补塔、油浆外送、油浆回炼和反应深度等来控制分馏塔底液位。

所以该液位测量必须准确可靠,以达到工艺生产需求。

变送器安装见图1:图1图23、测量原理及结构图双法兰差压变送器测量液位是利用其压差测量的方法。

双法兰差压变送器的回零检查及量程校验步骤

双法兰差压变送器的回零检查及量程校验步骤

双法兰差压变送器的回零检查及量程校验步骤:
1.回零检查:
1)关闭正负压一次阀;
2)慢慢打开正负压放空阀排放(注意用排污桶接好)
3)检查并调整仪表零位;
4)投用及清洁现场。

2.量程校验:
准备:标准压力信号发生器、标准电流表、24VDC电源及连接件、导线等。

1)将仪表正、负压室通大气,接通电源稳定3min后,将阻尼时间置最小,此时变送器为4mA,否则调整零点螺钉,使之输出为4mA;
2)给双法兰变送器正压室输入量程信号,负压通大气,变送器输出为20 mA , 若有偏差调整量程螺钉,使之输出为20mA,如果零位螺钉达不到要求,应切断电源,改变迁移插件位置,然后接通电源,再进行零位迁移;
3)重复步骤1、2使之符合要求为止;
4)变送器要进行零点迁移时要将仪表相应压力侧施加测量初始差压,调整零点螺钉,使之输出为4mA;
5)将测量范围分为5点,按0%、25%、50%、75%、100%逐点输入信号,变送器的输出值应在允许范围内,若超差,反复调整零位、量程;
6)投用仪表并告知工艺;
7)填写校验单。

双法兰液位变送器工作原理

双法兰液位变送器工作原理

双法兰液位变送器工作原理
双法兰液位变送器是一种用于测量液位的仪器。

它通过连接到液位容器上的两个法兰,将信号传递给变送器,从而测量液位的高度。

工作原理如下:
1. 安装:将双法兰液位变送器的两个法兰连接到液位容器的上部和下部。

确保连接牢固以保证测量准确性。

2. 液位传感:液位变送器内部包含一个或多个液位传感器。

传感器通常是通过电容、超声波或压力测量来实现的。

它们可以检测到液位容器中液位的高度,然后将其转化为电信号。

3. 电信号转换:液位传感器通过转换装置将液位高度转换为电信号。

这可以使用模拟或数字的转换方式进行。

4. 数据传输:转换装置将转换后的电信号传递给变送器。

这通常是通过电缆或无线方式完成的。

变送器接收到电信号后,会对其进行处理和校正,然后输出一个与液位高度相关联的标准信号。

5. 显示与输出:变送器通常具有显示屏,用于显示测量的液位高度。

此外,它还可以提供标准输出信号,如4-20mA电流信
号或0-10V电压信号,以便与其他控制系统或仪表进行连接。

总体而言,双法兰液位变送器通过液位传感器和转换装置将液
位高度转化为电信号,然后经过处理和校正后输出标准信号,用于监测和控制液位的变化。

双法兰变送器校验

双法兰变送器校验

试题:双法兰差压变送器校验
准备通知单
一、试题名称
双法兰差压变送器校验
二、考场准备
1.考核场地整洁规范,无干扰,标志明显。

2.安全防护齐全,且符合标准。

试题正文
一、试题名称
双法兰差压变送器校验
二、考核内容
1.考核前准备。

2. 依据精度等级、工程单位、选用标准表。

3双法兰差压变送器校验回路接线。

4.编程器的连接。

5.参数设置。

三、考核方式
现场模拟(加笔试卷)
四、考核时间
1.准备工作5min。

2.正式操作25min。

五、考评员要求
1.不得少于3人。

2.提前15分钟到达考核现场,熟悉考核规则、评分标准。

3.按评分标准独立评分,不得涂改考核记录表。

六、考核要求
1.考核采用百分制,60分为合格。

2.每超过规定考核时间1min从总分中扣5分,超时3min停止操作。

3.考核前统一抽签,按抽签顺序对考生进行考核。

4.考生须穿戴劳保用品。

5.考生违章操作或发生事故须停止操作,成绩计零分。

评分记录表。

双法兰差压变送器液位测量校验全面解析

双法兰差压变送器液位测量校验全面解析

双法兰差压变送器液位测量校验全面解析液位是石油化工生产过程中的重要参数之一。

精确可靠地测量介质液位是工业生产的需要, 也是从事仪表自动化维护工作的职责。

液位测量的技术和方法有很多, 如直读法、浮力法、静压法、电容法、放射性同位素法、超声波法、微波法以及激光法等[ 1] , 而利用静压原理的双法兰差压变送器测量液位是石油化工生产中经常采用的液位测量方式。

当需要将变送器和工艺测量介质隔离开时, 可以选用双法兰差压变送器。

如: 当过程介质温度超出变送器的正常工作温度范围, 并且用引压管也不能将温度降至变送器的正常工作温度范围内时; 当过程介质有腐蚀性, 需要经常更换或需要使用特殊的防腐蚀材料时; 当过程介质中有很多固体颗粒或过程介质凝固点为常温, 无法用引压管引出时; 当饮食行业需要方便地清洗, 防止批量之间污染时;当进行密度或界面测量等各种情况时, 均可以选用双法兰差压变送器[3] 。

作为敏感的金属膜盒通过铠装毛细管与变送器的测量室相连接,在膜盒、铠装毛细管和测量室所组成的封闭系统内充有密封液体(一般为硅油)作为传压介质。

为使毛细管经久耐用, 其外部均套有金属蛇皮管保护。

本文针对在大量程、高温、高黏度、易结晶及强腐蚀情况下使用双法兰差压变送器测量液位的系统, 对其不同的安装位置和形式, 如就计算迁移量及校验的问题作系统的全面解析。

1 双法兰差压变送器的安装方式和计算[2]双法兰差压变送器可以安装在任何高度和位置。

但是用于真空场合时, 双法兰差压变送器的安装高度不能高于低压室法兰的水平线, 此时最好采用微波液位计来测量液位最为合适,本文在此不再探讨微波液位计测量液位的安装方式和运用等。

在液位测量中, 双法兰差压变送器通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。

当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。

1.1 双法兰差压变送器安装在开口容器上1)双法兰差压变送器安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。

双法兰差压变送器校验方法

双法兰差压变送器校验方法

双法兰差压变送器校验方法
设双法兰差压变送器的差压范围为-A~B
1、利用一套定值器校验
(1)两法兰面在同一个水平面上。

利用一套定值器,别将变送器的两个膜盒加信号,即:将-A~B等分为五等份,分别使变送器感受这五个差压值,观察变送器的输出是否符合要求,如果超差,应进行相应的技术调整。

(2)将负压侧法兰挂起一高度,使上法兰间距与现实际相同,向变送器加的信号为实际液位变化范围所产生的差压值即0~ρgH,如果所测位零点在下法兰以上h0处,则此时所加的信号范围为?ρgh0~?ρg (H+h0)
2、用两套定值器校验
首先,将变送器的两个法兰面在同一水平线上,用两套定值器分别在两个法兰上加信号,其中,在负压侧加的信号为-A,固定不动。

然后在正压室加信号,为0~B+A,所对应的输出信号为4~20mA。

双法兰液位计的调试

双法兰液位计的调试

淮安嘉可自动化仪表有限公司双法兰液位计的调试双法兰差压变送器在安装前、在投用前期的两个阶段必须进行一次调试和二次调试。

其中,通过一次调校可以进一步检查仪表是否符合各项性能指标或在运输和存储过程中有无损坏;二次调试也称为在线调试,根据实际工况情况,对仪表的上、下限,以及显示单位,显示方式等进行调整。

现就3501双法兰液位计为例浅谈液位计的一次调试和二次调试,若仪表测量范围为0~6kPa, 对应液位0~100%。

一、双法兰液位计的一次调试在一次调校前,首先把压力6kPa 平均分成5 份,即0kPa 对应0%,1.5kPa 对应25%,3kPa 对应50%,4.5kPa 对应75%,6kPa对应100%。

然后依照图3 所示,用标准压力信号放生器,模拟压力信号对仪表的零点和量程进行调整,调整零点和量程输出,使其在允许误差范围内。

连续加压,用量程0%、25%、50%、75%、100% 的压力进行校验,当压力稳定后记录标准电流表上显示的电流值并做回程误差校验。

如果校验误差超过允许误差范围,应重新调整校验。

二、双法兰液位计的二次调试在实际生产中,双法兰差压变送器的低压侧膜片不但受到被测容器气相的压力,还受到毛细管内填充液( 如硅油) 的压力,如果不消除掉毛细管的附加压力,仪表输出信号将与实际液面不成一一对应关系,液位准确度也将得不到保证。

淮安嘉可自动化仪表有限公司消除毛细管的附加压力,一般通过计算对仪表进行负迁移以确定变送器量程上、下限,而现场计算需要知道介质的实际密度、毛细管填充液的密度、填充液作用于膜片的面积等,给现场调试工作带来许多不便。

现根据日常工作经验,借助手操器对变送器进行在线调试,确定变送器量程上、下限。

该方法不但简单,而且调试结果准确、有效。

现场调试如图4 所示。

现场操作步骤如下:(1) 如上图把475 手操器与变送器连接好,可以在设备现场,也可以在DCS 控制室。

(2) 打开475 手操器电源,在检测菜单中选择“轮询检测”。

双法兰变送器的安装与调校仪表刁振江.doc

双法兰变送器的安装与调校仪表刁振江.doc

双法兰变送器的安装与调校一:按装注意事项:1:现场配管如需进行焊接是,应避免焊接电流通过变送器。

2:确保垫圈内径大于隔膜密封器的垫圈面。

3:变送器应该离下法兰600mm以上的地方,使压力竟可能的作用在变送器本体上。

(容器内是负压时要特别注意)二:例题:(重点)如图所示,用双法兰变送器测量闭口容器的液位。

h1=50Cm,h2=200Cm,h3=140Cm,被测介质的密度ρ1=0.85g/cm3,求变送器的调校范围和迁移量。

解:仪表的量程ΔP为ΔP= h2ρ1g=200×0.85×1000×100/1000=17000(Pa)当液位最低时,变送器正、负压室的受力为(不考虑容器内的工作压力)P+=h3ρ硅g=140×0.94×1000×100/1000=13160(Pa)P-=(h1+ h2+h3)ρ0g=(50+200+140)×0.94×1000×100/1000=36660(Pa)于是仪表的迁移量P为:P= P+- P-=13160-36660=-23500(Pa)因为P+<P-,故为负迁移。

所以,仪表的调校范围为-23500~(-23500+17000)= -6500(Pa)答:变送器的调校范围为17000Pa;迁移量为-23500Pa。

三:使用和维护:使用:启用法兰变送器时,应先接通电源,遇热3分钟,再缓慢打开引压阀,变送器即可投用运行。

维护:1:检查变送器安装接口处有无泄漏。

2:检查毛细管有无泄漏。

3:与生产装置检修周期同步。

4:经常检查仪表输出与工艺玻璃板液面计指示是否一致。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3、可能正负压膜盒处有杂质堵塞; 拆卸检查清洗。 5、可能量程不准; 重新校验仪表。
6、可能仪表膜盒或毛细管有损坏。 检查、确认膜盒或毛细管是否完 好,如果有问题,需更换新仪表。 4、仪表变化不灵敏。 1、可能阻尼过大; 调整阻尼。
2、可能正负压膜盒处有杂质堵或 疏通并把杂质排放干净。 不畅通; 5、仪表波动较大。 1、可能阻尼过小; 2、可能工艺本身就波动; 调整阻尼。 和工艺一起确认。
9、可能仪表电源正负极接反。 检查并改正接线。
10 、可能仪表输出超量程过 根据双法兰液位变送器的零 大。 点迁移和调试重新校对。
2、现场仪表指示正常,但 DCS指 1、可能仪表电缆负极接地; 示偏低。
检查仪表电缆,排除接地故障。
2、可能仪表本身负极有接地故障。 检查仪表负极接线端子,排除其 接地故障,或更换新仪表。 3、仪表指示不准 1、可能工艺玻璃板液位假指示; 2、可能零位不准,或漂移; 请求工艺确认玻璃板液位指示是 否真实。 重新调整调位,并检查是否零漂。
四、常见故障
故障现象 1、DCS无指示。 分析、判断 1、可能电源保险烧断; 2、可能仪表电缆接地; 处理方法 检查电源保险,更换新的。 检查仪表电缆,排除接地故 障。 3、可能仪表接线盒内进水了; 排除接线盒内积水,并加固 密封。 4、可能仪表本身有故障,如 检查仪表并排除其故障,或 电路板坏、膜盒坏、接线端 更换新的。 子接地等; 5、可能安全隔离栅烧坏; 检查其安全隔离栅,更换新 的。 6、可能供电电压太低。 检查电路,排除其相应故障。 8、可能正压侧被堵死; 检查并疏通引压管。
2、检查变送器的零点


综上所述:迁移量和量程只和所测实际高度及其介质密度 有关,和变送器安装的位置无关。 检查变送器的零点:将双法兰放在同一高度,用 HART475读出此时的PV值,是否为0;如果偏差较大则 需要清零。 将双法兰安装在现场所需的位置,先不紧固螺栓螺母,用 HART观察下限值及其变送器指示是否为0,若不是则需 要重新校准,然后紧固螺栓螺母。
双法兰变双法兰液位计送器校 验
梁庆泉
