数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。

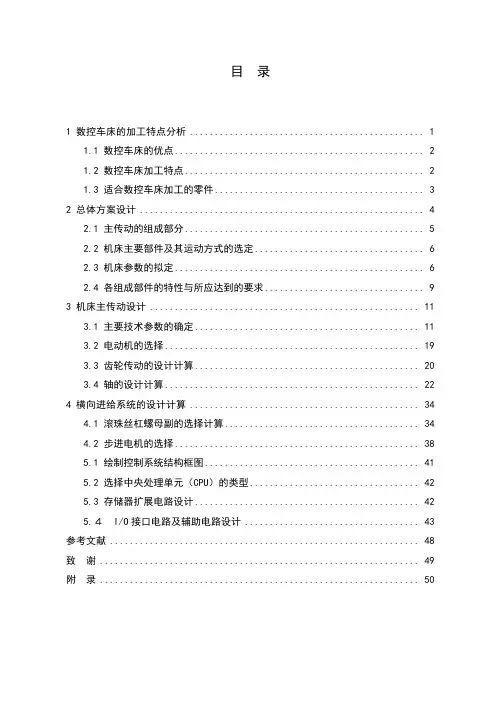

CK6136数控卧式车床机械结构设计(有cad图)
