干货分享 一种三相可控硅交流调压电路设计

干货分享 一种三相可控硅交流调压电路设计

干货分享一种三相可控硅交流调压电路设计
基于可控硅设计的调压电路目前在很多电源设计及变电领域中,应用广泛。

为了方便各位工程师和技术人员进行借鉴,在今天的文章中,我们将会为大家分享一种三项可控硅交流调压电路的设计方案,并同时提供该方案的仿真结果,希望能够对各位工程师的设计工作有所帮助。

 主电路的设计
 在本次的三相可控硅调压电路设计方案中,我们主要是对星形联结电路的工作原理和特性进行分析。

本方案采用双脉冲或宽脉冲触发,三相的触发脉冲应依次相差120°,同意向的两个反并联的可控硅触发脉冲应相差180°。

因此和三相桥式全控整流电路一样,触发脉冲顺序也是VT1~VT6,依次相差60°。

下图图1是这种三相三线负载星型联结交流调压电路图。

 图1 三相可控硅联结交流调压电路
 在了解了这种三相可控硅交流调压器的主电路结果后,我们可以可以看到,在本方案中我们所用到得器件主要有220V三相交流电源、6个反并联的可控硅,还有三个电阻负载。

其中6个反并联的可控硅可用三个双相可控硅代替,也可以用一个串联谐振代替2个反并联的可控硅。

 可控硅的选择
 为了避免这种三项可控硅交流调压电路,在运行的过程中出现正向转折电压的非正常导通情况,我们需要选择足够正向重复阻断峰值电压UDRM。

同时也为了避免发生反向击穿现象,我们所选择的可控硅器件必须有足够的反向重复峰值电压URRM。

所选择的可控硅在变流器中工作时,必须能够以电。

北京佳凯中兴自动化技术 BHC6M-2 三相可控硅调功器调压器 产品手册

北京佳凯中兴自动化技术 BHC6M-2 三相可控硅调功器调压器 产品手册
第 三 章 整 机 装 箱 清 单 表 及 整 机 选 型 单 ........................................................................................... 12
3.1 整 机 装 箱 清 单 表 ................................................................................................................................ 12 3.2 整 机 选 型 单 ......................................................................................................................................... 12
6.移 相 范 围
0~ 175°,星 型 负 载 ( 中 心 点 接 地 )
0~ 145°,三 角 型 负 载 或 星 型 负 载 ( 中 心 点 不 接 地 )
7. 控制板现象、故障自诊断及对应 LED 状态指示灯(LED 位置图请参考图 2-1-1)
状态 1
绿色
正常运行
状态 二 章 各 种 功 能 接 线 图 ............................................................................................................................ 4
2.1 基 本 应 用 接 线 图 .................................................................................................................................. 4 2.2 控 制 板 与 可 控 硅 接 线 方 式 ............................................................................................................... 9 2.3 DDR-R接 线 图 ......................................................................................................................................... 9 2.4 手 动 及 自 动 时 接 线 方 式 .................................................................................................................. 10 2.5 电 压 限 制 及 手 、 自 动 接 线 图 ......................................................................................................... 11 2.6 不 同 控 制 方 式 时 的 电 压 波 形 ......................................................................................................... 11

三相可控硅调压器原理

三相可控硅调压器原理

三相可控硅调压器原理
可控硅是一种半导体器件,它可以通过施加一个控制信号来控制其导
通和截止状态。

在可控硅导通时,它能够承受较高电流,而在截止状态下
几乎不导电。

为了控制可控硅的导通角度和截止角度,三相可控硅调压器通常使用
相位控制电路。

这种电路会将控制信号与电源电压进行比较,并根据比较
结果产生相应的触发脉冲。

触发脉冲会调整控制信号的相位,从而控制可
控硅的导通和截止时间。

通过控制导通角度和截止角度,三相可控硅调压器可以实现对三相交
流电压的调节。

例如,如果可控硅在每半个正弦周期内都导通,那么负载
将得到满电压;如果可控硅在半个正弦周期内都截止,那么负载将不得到
电压。

在导通角度和截止角度之间的调节过程中,负载将接收部分电压。

由于可控硅的快速开关特性,三相可控硅调压器能够实现对三相电压
的快速调整。

此外,可控硅调压器具有简单的电路结构和较高的效率,因
此被广泛应用于工业控制系统和电力调节领域。

总之,三相可控硅调压器通过使用可控硅的开关特性和相位控制电路,可以实现对三相交流电压的调节。

它在工业和电力领域中起到了重要的作用,为各种设备和系统提供了稳定可控的电压供应。

福建交流晶闸管调压模块型号

福建交流晶闸管调压模块型号

福建交流晶闸管调压模块型号
福建交流晶闸管调压模块型号
福建交流晶闸管调压模块是一种电子元器件,用于控制交流电压的大小。

它由晶闸管、电容、电阻等元件组成,可以实现对交流电压的调节和控制。

福建交流晶闸管调压模块的型号有很多种,下面介绍几种常见的型号及其特点。

1. BTA16-600B
BTA16-600B是一种常用的交流晶闸管调压模块,它的额定电压为600V,额定电流为16A。

该模块具有低导通压降、高耐压、高温度稳定性等特点,适用于各种交流电压调节场合。

2. BTB16-600B
BTB16-600B是一种双向可控硅调压模块,它的额定电压和电流与BTA16-600B相同。

该模块具有双向导通、低导通压降、高温度稳定性等特点,适用于需要正反向调节的场合。

3. BTA24-600B
BTA24-600B是一种额定电压为600V、额定电流为24A的交流晶闸
管调压模块。

该模块具有低导通压降、高耐压、高温度稳定性等特点,适用于大电流交流电压调节场合。

4. BTA41-600B
BTA41-600B是一种额定电压为600V、额定电流为40A的交流晶闸
管调压模块。

该模块具有低导通压降、高耐压、高温度稳定性等特点,适用于大功率交流电压调节场合。

总之,福建交流晶闸管调压模块型号繁多,用户可以根据实际需求选
择合适的型号。

在使用过程中,应注意模块的额定电压、电流和温度
范围,以免损坏模块或影响使用效果。

三相交流调压模块使用说明书

三相交流调压模块使用说明书

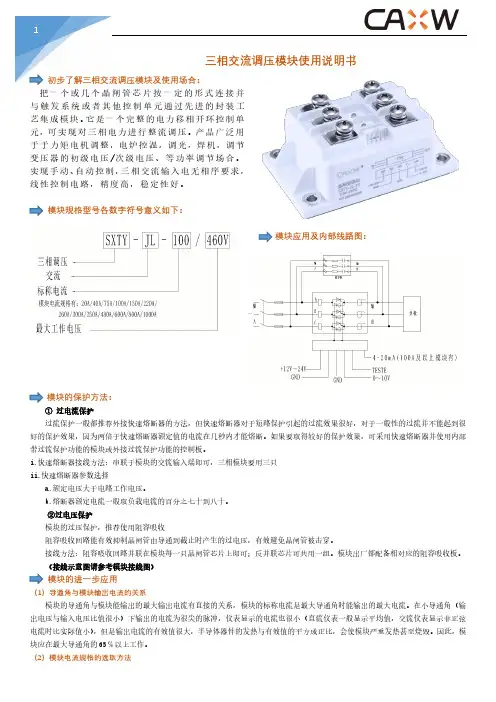

三相交流调压模块使用说明书初步了解三相交流调压模块及使用场合:把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。
