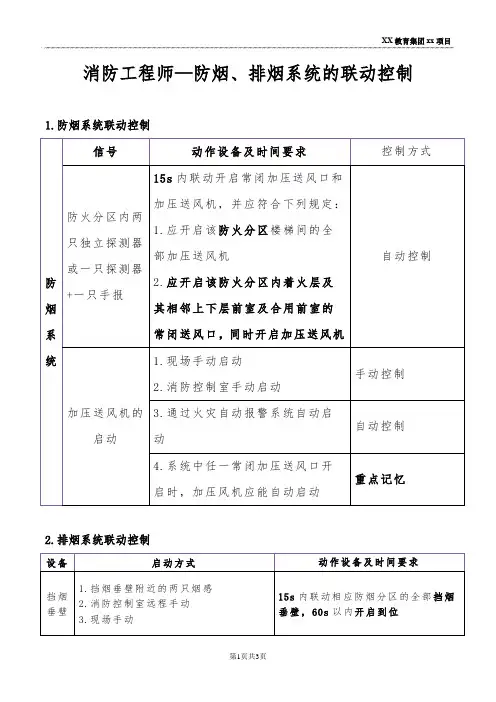

一、防烟系统的联动控制对采用总线控制

的系统，当某一防火分区发生火灾时，该防火

分区内的感烟、感温探测器探测的火灾信号发

送至消防控制主机，主机发出开启与探测器对

应的该防火分区内前室及合用前室的常闭加压

送风口的信号，至相应送风口的火警联动模

块，由它开启送风口，消防控制中心收到送风

口动作...

一、防烟系统的联动控制

对采用总线控制的系统，当某一防火分区

发生火灾时，该防火分区内的感烟、感温探测

器探测的火灾信号发送至消防控制主机，主机

发出开启与探测器对应的该防火分区内前室及合用前室的常闭加压送风口的信号，至相应送风口的火警联动模块，由它开启送风口，消防控制中心收到送风口动作信号，就发出指令给装在加压送风机附近的火警联动模块，启动前室及合用前室的加压送风机，同时启动该防火分区内所有楼梯间加压送风机。当防火分区跨越楼层时，应开启该防火分区内全部楼层的前室及合用前室的常闭加压送风口及其加压送风机。当火灾确认后，火灾自动报警系统应能在15s内联动开启常闭加压送风口和加压送风机。除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动加压送风机，也可手动开启常闭型加压送风口，由送风口开启信号联

动加压送风机。另外设置就地启停控制按钮，以供调试及维修用。系统中任一常闭加压送风口开启时，相应加压风机应能联动启动。火警撤销由消防控制中心通过火警联动模块停加压送风机，送风口通常由手动复位。消防控制设备应显示防烟系统的送风机、阀门等设施启闭状态。（联动运行方式如图3-10-18所示）

图3-10-18 防烟楼梯间及前室、消防电梯间前室和合用前室加压送风控制程序

二、排烟系统的联动控制

机械排烟系统中的常闭排烟阀（口）应设置火灾自动报警系统联动开启功能和就地开启的手动装置，并与排烟风机联动。火警时，与排烟阀（口）相对应的火灾探测器探得火灾信

号发送至消防控制主机，主机发出开启排烟阀（口）信号至相应排烟阀的火警联动模块，由它开启排烟阀（口），排烟阀的电源是直流24V。消防控制主机收到排烟阀（口）动作信号，就发出指令给装在排烟风机、补风机附近的火警联动模块，启动排烟风机、补风机。除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动，也可现场手动启动排烟风机、补风机。另外设置就地启停控制按钮，以供调试及维修用。当火灾确认后，火灾自动报警系统应在15s内联动开启同一排烟区域的全部排烟阀（口）、排烟风机和补风设施。并应在30s内自动关闭与排烟无关的通风、空调系统。担负两个及以上防烟分区的排烟系统，

应仅打开着火防烟分区的排烟阀（口），其它防烟分区的排烟阀（口）应呈关闭状态。系统中任一排烟阀（口）开启时，相应排烟风机、补风机应能联动启动。火警撤销由消防控制中心通过火警联动模块停排烟风机、补风机，关闭排烟阀（口）。

排烟系统吸入高温烟雾，当烟温度达到280℃时，应停排烟风机，所以在风机进口处设置排烟防火阀，或当一个排烟系统负担多个防烟分区时，排烟支管应设280℃自动关闭的排烟防火阀。当烟温达到280℃时，排烟防火阀自动关闭，可通过触点开关（串入风机启停回路）直接停排烟风机，但收不到防火阀关闭的信号。也可在排烟防火阀附近设置火警联动模块，将防火阀关闭的信号送到消防控制中心，

消防中心收到此信号后，再送出指令至排烟风机火警联动模块停风机，这样消防控制中心不但收到停排烟风机信号，而且也能收到防火阀的动作信号。消防控制设备应显示排烟系统的排烟风机、补风机、阀门等设施启闭状态。
