基于MCGS中央空调冷却水循环系统(超详细)
【案例】如何通过MCGS触摸屏设计水流控制系统
【案例】如何通过MCGS触摸屏设计水流控制系统
大家在使用触摸屏时，尤其是在关于水（water）现场工程项目中，必然要设计水流控制，那么水流控制该如何控制呢？接下来带大家来实现。
一、控制要求
1.启动进水泵进水到储水罐（流动块显示当前水流流动状态）
2.当储水罐中的水到达至百分之一百时，储水罐水开始排水经排水阀控制输出（百分比填充显示当前水位）
3.当储水罐中的水输出至剩余百分之八十时关闭排水阀，并启动进水泵进水（百分比填充显示当前水位）
4.同时进水时三个小车显示当前水量并往前随之移动，排水时三个小车显示当前水量并往后随之移动，反复循环。
5.当手动启动进水泵时，执行上述1-4步骤，并自动循环启停进水泵，如需停止循环可以手动关断进水泵，从而全部停止。
二、设计程序
第一步：（自加一程序—相当于水流流入）
第二步：（当VW10大于等于100时置位M1.0同时复位M0.0）
第三步：（当VW10小于80时复位M1.0—置位M0.0—复位
M2.0）
第四步：（当VW10大小等于100时置位M2.0）
第五步：（自减一相当于水流流出）
三、设计触摸屏画面
第一步：（根据PLC地址来填写触摸屏变量地址）
第二步：（设置触摸屏和PLC IP地址）
本地IP地址是指电脑或者触摸屏的IP地址
远程IP地址是指PLC的IP地址
第三步：（在用户窗口设计组态画面）
四、运行演示
第一步：（启动水流流入）
第二步：（关闭水流输入并开启水流流出）
来源：PLC发烧友，作者：技成-徐陈爽，未经授权不得转载。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
基于PLC的中央空调温度控制系统设计毕业设计论文
摘要中央空调已经广泛应用于商用与民用建筑中，用于保持整栋建筑温度恒定。
传统的设计中，无论季节、昼夜和用户负荷的怎样变化，各电机都长期固定在工频状态下全速运行，所以会造成极大的的能源浪费。
本设计采用变频器、PLC、温度传感器等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量达到节能目的。
该系统采用西门子的S7—200PLC作为主控制单元，利用传统PID控制算法，通过西门子MM440变频器控制水泵运转速度，保证系统根据实际负荷的情况调整流量，实现恒温控制，从而最大程度的解决能源浪费问题。
本设计通过采用基于USS 协议的RS-485总线通讯的网络，通过西门子TD200文本显示器实现人机界面的设计，使用MCGS工控组态软件，对系统进行理论分析。
通过分析该设计，验证了该设计的可靠性，可以解决中央空调的能源浪费问题。
关键词：中央空调，PLC，PID，变频器ABSTRACTThe central air conditioning has been widely used in commercial and civil buildings, which are used to maintain constant temperature of the building. In traditional design, regardless of the season, day and night, and how the user load changes, the motor is fixed to run at full speed for a long time in the condition of power frequency. It will cause great waste of energy.This design is developed based on the combination of frequency converter, PLC, temperature sensor. It makes up a temperature difference closed-loop automatic control system and automatically adjust the output flow of pump to achieve energy saving. The system adopts the Siemens S7-200 PLC as the main control unit, using the traditional PID to control algorithm, using Siemens MM440 inverter to control of pump speed, to guarantee system adjust load flow according to actual situation. All of these will bring out constant temperature control, so as to solve the problem of energy waste to a great extent.This design use RS - 485 bus communication networks which is based on USS protocol and using the Siemens TD200 to realize the human-computer interface design, and using the software made from MCGS, to carries on the theoretical analysis to the system. Verified the reliability of the design, the design can solve the problem of central air conditioning energy waste through the analysis of the design.KEY WORDS: The central air conditioning, PLC, PID, frequency converter目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1 中央空调的发展 (1)1.1.1 中央空调现在状况 (1)1.1.2 中央空调发展趋势 (1)1.2 本设计的意义 (1)1.2.1 设计的主要内容 (1)1.2.2 设计的意义 (2)第2章中央空调系统介绍 (3)2.1 中央空调结构 (3)2.1.1 中央空调概述 (3)2.1.2 中央空调结构 (3)2.2 中央空调系统工作原理 (4)2.2.1 制冷原理 (4)2.2.2 工作原理 (4)2.2.3 中央空调的控制原理 (4)2.3 中央空调的评价 (5)2.4 本章小结 (5)第3章中央空调控制系统的硬件设计 (6)3.1 变频器 (6)3.1.1 变频器的介绍 (6)3.1.2 变频调速的原理 (6)3.1.3 变频器的选择 (9)3.1.4 使用注意的问题 (10)3.2 电机的软启动原理及应用 (11)3.2.1 软启动的介绍 (11)3.2.2 软启动工作原理 (11)3.2.3 软启动的优点 (11)3.2.4 软启动与变频器的对比 (12)3.3 PLC选型 (12)3.3.1 PLC的工作原理 (12)3.3.2 西门子S7—200介绍 (13)3.4 温度传感器 (14)3.5 温度变送器 (15)3.6 人机界面选型方案 (15)3.7 总体硬件设计 (16)3.8 本章小结 (19)第4章软件设计 (20)4.1 PID控制 (20)4.1.1 PID控制简介 (20)4.1.2 PID参数整定 (20)4.1.3 对中央空调的PID控制 (21)4.2 应用软件STEP7 (21)4.3 plc编程 (22)4.3.1 程序流程图 (22)4.3.2 中央空调控制系统的I/O分配表 (24)4.3.3 程序中使用的存储器及其功能 (25)4.3.4 中央空调温度控制系统程序 (25)4.4 设备通讯 (26)4.4.1 RS-485介绍 (26)4.4.2 USS协议软件与S7—200间的通讯 (26)4.5 MCGS组态软件 (27)4.5.1 MCGS组态软件简介 (27)4.5.1 MCGS组态画面 (27)4.6 本章小结 (29)第5章结论 (30)致谢 (31)参考文献 (32)附录 (33)第1章绪论1.1 中央空调的发展1.1.1 中央空调现在状况中央空调行业现在存在着巨大的竞争，这种竞争是产品革新所产生的，产品革新主要围绕低碳环保进行，低碳环保在这个时代有着很重大的意义。

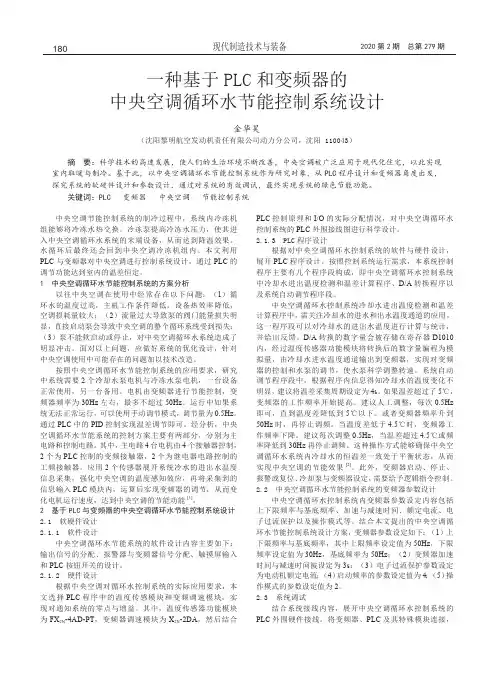

一种基于PLC和变频器的中央空调循环水节能控制系统设计
中央空调节能控制系统的制冷过程中，系统内冷冻机组能够将冷冻水热交换。
冷冻泵提高冷冻水压力，使其进入中央空调循环水系统的末端设备，从而达到降温效果。
水循环后最终还会回到中央空调冷冻机组内。
本文利用PLC与变频器对中央空调进行控制系统设计，通过PLC的调节功能达到室内的温差恒定。
1 中央空调循环水节能控制系统的方案分析以往中央空调在使用中经常存在以下问题：（1）循环水的温度过高，主机工作条件降低，设备热效率降低，空调损耗量较大；（2）流量过大导致泵的阀门能量损失明显，直接启动泵会导致中央空调的整个循环系统受到损失；（3）泵不能软启动或停止，对中央空调循环水系统造成了明显冲击。
面对以上问题，应做好系统的优化设计，针对中央空调使用中可能存在的问题加以技术改造。
按照中央空调循环水节能控制系统的应用要求，研究中系统需要2个冷却水泵电机与冷冻水泵电机，一台设备正常使用，另一台备用。
电机由变频器进行节能控制，变频器频率为30Hz左右，最多不超过50Hz。
运行中如果系统无法正常运行，可以使用手动调节模式，调节量为0.5Hz。
通过PLC中的PID控制实现温差调节即可。
经分析，中央空调循环水节能系统的控制方案主要有两部分，分别为主电路和控制电路。
其中，主电路4台电机由4个接触器控制，2个为PLC控制的变频接触器，2个为继电器电路控制的工频接触器。
应用2个传感器展开系统冷水的进出水温度信息采集，强化中央空调的温度感知效应，再将采集到的信息输入PLC模块内，运算后实现变频器的调节，从而变化电机运行速度，达到中央空调的节能功能[1]。
2 基于PLC与变频器的中央空调循环水节能控制系统设计2.1 软硬件设计2.1.1 软件设计中央空调循环水节能系统的软件设计内容主要如下：输出信号的分配、报警器与变频器信号分配、触摸屏输入和PLC按钮开关的设计。
2.1.2 硬件设计根据中央空调对循环水控制系统的实际应用要求，本文选择PLC程序中的温度传感模块和变频调速模块，实现对通知系统的零点与增益。

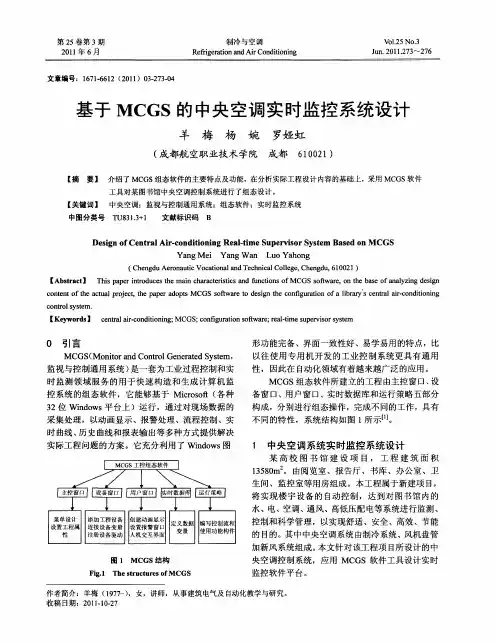

基于MCGS的中央空调实时监控系统设计
报 警信 息显 示到 监控 界面 或传 送给 其它 声 、 报警 光
装 置 ，并 且将 报 警 信 息 传送 给相 应 的控操 作信 息进 行 记录 ，以 图表
形 式供 查询 系 统运行 操 作情况 。 （ ）访 问权 限和 安全管 理 ５
完 成 的功 能包括 冷热 水 阀的控 制 、新风 阀 的控制 、 回风 阀的控 制和 肩停 系统 。
对 各级 监控 界面 和 数据信 息 ， 根据 不 同的应 用 环 境和 使用 要 求 ，设置 访 问权 限密码 、共 享 操作代 码 和 个人 操作 密码 ； 对用 于各 种不 同场 合 的数据 信 息进 行分 类和 隔离 管理 ， 根据 各种 数据 信息 的不 同
ｃ ｎｅｔ ｆｈ ｃｕ ｌ ｒ ｅｔｔｅｐｐ ｒ ｄｐｓ ＧＳｓｆ ａｅｔ ｅｉ ｅｃ ｎ ｇ ｒｔ ｎｏ ｌ ｒ ｙＳ ｅ ｔ ｌ ｉ ｃｎ ｉｏ ｉｇ ｏ ｔｎ ｅａｔａ ｐｏ ｃ ｈ ａｅ ｏ ｔ ＭＣ ｏｔｒ ｄ ｓ ｔ ｏ ｆ ｕａ ｏ ｆ ｂａ ｃｎ ａ ａ －ｏ ｄ ｉｎｎ ｏｔ ｊ ， ａ ｗ ｏ ｎ ｇ ｈ ｉ ｉ ａｉ ｒ ｒ ｒ ｔ
的 目的 。其 中 中央 空 调系 统 由制冷 系统 、 机 盘管 风 加新风系统组成。 本文针对该工程项 目所设计的中 央 空调 控制 系 统 ，应用 ＭＣ ＧＳ软 件 工具 设计 实 时 监 控软 件平 台 。
图 １ ＭＣＧＳ结 构
Ｆ ｇ １ Ｔｈ ｔ ｕ ｔ ｅ ｆ ＣＧＳ ｉ ． ｅｓ ｒ ｃ ｕｒ ｓｏ Ｍ
系 统 的设备 进 行 远程 启／ 停控 制 ，也可 对 控制 参 数 进 行 重新 设 定 。 监控 系统 判 断设备 的故 障状 态或 者 接 收 现场 控 制 器 上 传 的 设备 故 障 信 息在 监控 画 面 上 显示 ，使 运行 管理 人 员及 时 了解 ，并根据 建 立 的
基于PLC和组态王的中央空调水控制系统设计与应用
基于PLC和组态王的中央空调水控制系统设计与应用刘敏层;张峰【摘要】根据中央空调水系统组成和运行原理,结合实验室空调系统的特点,提出一种基于PLC和组态软件的空调冷冻水、冷却水和冷却塔子系统的控制方案,并给出了详细的硬件和软件设计;同时利用组态王建立驱动,设计人机交互画面,实现对现场设备的远程监控.【期刊名称】《现代建筑电气》【年(卷),期】2017(008)001【总页数】4页(P19-22)【关键词】中央空调;水控制系统;硬件设计;软件设计【作者】刘敏层;张峰【作者单位】西安建筑科技大学信控学院,陕西西安710055;西安建筑科技大学信控学院,陕西西安710055【正文语种】中文【中图分类】TU855设计了一种基于PLC和组态王的中央空调水控制系统,下位机使用可编程控制器(Programmable Logic Controller,PLC)软件程序,使控制系统功能更加完善,提高系统自动化控制水平。
上位机采用组态王软件开发的人机界面,实现集中控制和实时监控,使系统操作简单,且减少人工工作量[1]。
中央空调水系统主要由主机制冷机组、冷却水循环系统、冷冻水循环系统等组成,如图1所示。
其中主机制冷系统是中央空调系统的核心,由制冷机组、压缩机、蒸发器和冷凝器组成[2]。
压缩机将液态制冷剂送蒸发器中与冷冻水进行热量交换,将冷冻水制冷;制冷剂在吸收热量后蒸发变为气态,气态制冷剂进入冷凝器和冷却水进行热量交换,最后热量被冷却水带走。
冷却水循环系统由冷却泵、冷却管道和冷却塔组成。
冷却水(供水)吸收了制冷剂的热量后由冷却泵压入冷却塔中,由水塔风机进行喷淋冷却,与大气之间进行热交换,将热量散发到大气中,再将降温的冷却水(回水)送回到冷冻机组中,继续吸收制冷剂放出的热量。
冷冻水循环系统由冷冻泵、冷冻管道及风机盘管组成。
从制冷主机流出的冷冻水(供水)经冷冻泵压入分水器,冷冻水由分水器流向各楼层用户房间里的风机盘管,风机盘管与房间里的空气进行热交换,降低房间温度。
基于MCGS组态自动供水系统设计
基于MCGS组态自动供水系统设计MCGS组态软件课程设计题目: 自动供水系统姓名: 学号:学院:专业班级:指导教师:同组人:西北民族大学2011 年 6 月 21 日目录摘要 ..................................................................... ................................................. 1 1.绪论 ..................................................................... . (3)1.1课题背景 ..................................................................... .. (3)1.2设计目的 ..................................................................... .. (3)1.3设计思路 ..................................................................... ................................ 4 2.基于MCGS组态软件的系统设计 ..................................................................... .. (6)2.1建立主窗口文件 ..................................................................... .. (6)2.1.1建立用户窗口 ..................................................................... .. (6)2.1.2确定实时数据库 ..................................................................... . (6)2.1.3系统界面设计 ..................................................................... .. (7)2.2运行策略 ..................................................................... (10)2.2.1循环策略 ..................................................................... . (10)2.2.2泵关时状态 ..................................................................... . (11)2.2.3加减泵状态 ..................................................................... . (11)2.2.4加压时泵的输出 ..................................................................... .. (12)2.2.5用户用水情况 ..................................................................... (12)2.2.6注水 ..................................................................... (13)2.3水泵工作情况 ..................................................................... . (13)2.4水箱水位 ..................................................................... (15)2.5历史记录 ..................................................................... .............................. 16 3.结论 ..................................................................... ............................................... 18 参考文献 ..................................................................... ........................................... 19 附录? .................................................................... (20)组态图 ..................................................................... . (20)主窗口 ..................................................................... . (20)运行情况 ..................................................................... .............................. 20 附录? .................................................................... (21)运行程序...................................................................... (21)注水...................................................................... . (21)用水...................................................................... ..................................... 23 致谢 ..................................................................... (25)基于MCGS的自动供水系统自动供水系统专业: 08电气1班姓名:刘炜彬指导教师:王彩霞老师摘要随着社会的飞速发展和城市建筑规模的扩大，人口的增加以及人们的生活水平的提高，对城市供水质量、数量、稳定性等问题提出来越来越高的要求，我国中小城市供水的自动化配置相对落后，水泵控制主要依靠人员的手动操作，控制过程繁琐，而且手动控制不能很好地对水位变化做出恰当的反应。
中央空调循环水系统
水处理关键词：中央空调、循环冷却水、采暖水、冷冻水、化学水处理一、概述中央空调循环水系统一般分为三部分，即循环水系统、冷冻水系统、采暖水系统。
循环冷却水多为开式，冷冻水与采暖水为封闭式；目前，高层建筑或封闭式厂方的冷冻水与采暖水多为同一系统，在夏季走冷冻水，在冬季走采暖水。
这三套循环水系统各有特点，但存在同一问题：结垢、腐蚀和生物粘泥，如不进行适当的处理，势必会引起管道堵塞，腐蚀泄漏、传热效率大为降低等一系列问题，影响整个空调系统的正常工作。
多年来，我们对中央空调用水情况作了广泛的调查，综合起来看现中央空调水系统的用水分为三类，即未经过任何处理的自来水、软化水和去离子水。
水中对设备主要产生影响的因素分别为碱度、PH值、Cl-、氧含量等。
自来水因地区不同而水质变化较大，在水的循环过程中，硬度和碱度是造成结垢的主要因素，而Cl-、低PH值、溶解氧是造成腐蚀的罪魁祸首。
在自来水中这两种危害同时存在，只是由于水质差异，危害的主副性有所区别；相对腐蚀而言，结垢性离子Ca2+、Mg2+、碱度为保护性离子，软化水正是由于去除了这些离子，增加了Na+、Cl-等腐蚀性离子，从而加重了设备的腐蚀，所以说软化水虽然避免了结垢问题，却加重了腐蚀，这种现象会随着时间推移而显露出来。
如大港开发区某空调系统一年就出现腐蚀穿孔现象，可见软化水腐蚀性的强弱。
去离子水相对地说即去除了结垢因素，也去除了腐蚀因素，但实际上并非如此，同样，去离子水中虽然不存在结垢性离子和腐蚀性离子，但却并未除去水中的溶解氧，初始时，腐蚀速度较慢，有一个逐渐加速过程，最终会导致同前两种水一样的红水现象（封闭式系统）。
空调水处理的必要性主要有以下三点，其一是延长管线和设备的使用寿命。
如果在主要管线和设备上发生的泄露时，或在敷设管道上发生了泄露时，更换维修，不但要花费较大的费用，而且，在实施时存在着许多困难。
空调系统水处理的必要性就在于使管线和设备达到设计的使用寿命。
MCGS组态控制系统演示工程操作步骤..
水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
中央空调冷却水循环系统简介
中央空调冷却水循环系统简介冷却水循环系统是中央空调系统的一种，它是指冷却水换热并经降温，再循环使用的给水系统，主要由冷却设备、水泵和管道组成，包括敞开式和密闭式两种类型。
冷却水循环系统-原理以水作为冷却介质，并循环使用的一种冷却水系统。
主要由冷却设备、水泵和管道组成。
冷水流过需要降温的生产设备（常称换热设备，如换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统），使升温冷水流过冷却设备则水温回降，可用泵送回生产设备再次使用，冷水的用量大大降低，常可节约95%以上。
冷却水占工业用水量的70%左右，因此，冷却水循环系统起了节约大量工业用水的作用。
冷却水循环系统-分类冷却设备有敞开式和封闭式之分，因而冷却水循环系统也分为敞开式和封闭式两类。
敞开式系统的设计和运行较为复杂。
1、敞开式冷却设备有冷却池和冷却塔两类，都主要依靠水的蒸发降低水温。
再者，冷却塔常用风机促进蒸发，冷却水常被吹失。
故敞开式冷却水循环系统必须补给新鲜水。
由于蒸发，循环水浓缩，浓缩过程将促进盐分结垢。
补充水有稀释作用，其流量常根据循环水浓度限值确定。
通常补充水量超过蒸发与风吹的损失水量，因此必须排放一些循环水（称排污水）以维持水量的平衡。
冷却水循环系统在敞开式系统中，因水流与大气接触，灰尘、微生物等进入循环水；此外，二氧化碳的逸散和换热设备中物料的泄漏，也改变循环水的水质。
为此，循环冷却水常需处理，包括沉积物控制、腐蚀控制和微生物控制。
处理方法的确定常与补给水的水量和水质相关，与生产设备的性能也有关。
当采用多种药剂时，要避免药剂间可能存在的化学反应。
2、封闭式封闭式冷却水循环系统采用封闭式冷却设备，循环水在管中流动，管外通常用风散热。
除换热设备的物料泄漏外，没有其他因素改变循环水的水质。
为了防止在换热设备中造成盐垢，有时冷却水需要软化。
为了防止换热设备被腐蚀，常加缓蚀剂；采用高浓度、剧毒性缓蚀剂时要注意安全，检修时排放的冷却水应妥善处置。
基于MCGS的烟气冷却控制系统设计毕业设计论文
基于MCGS的烟气冷却控制系统设计摘要铜作为工农业、军事等各行业的重要材料，在很久以前就已经被人们发现并利用了。
随着科学技术的快速发展，铜产品的用途越来越广泛，同时各行业对其质量的要求也越来越高，因此铜冶炼工业也随之有了迅速的发展。
但是，由铜冶炼工业发展所带来的负面影响也不容忽视。
在铜冶炼过程中生成的含大量SO2的烟气如果直接排放到大气，一方面会对自然环境造成污染，另一方面SO2是制酸的原料，这样也造成了资源的浪费，因此无论从环保还是经济的角度来讲，对这部分含SO2的烟气进行回收利用都十分重要。
但在回收之前必须对其进行冷却降温、静电除尘等处理，使之符合制酸的各项技术指标。
本设计即为对铜冶炼生产过程中生成的烟气进行冷却降温的处理——冷却塔烟气温度自动控制，使其满足后续制酸的温度要求。
在该冷却塔烟气温度自动控制系统中，采用智能仪表、PLC等对冷却塔烟气温度进行自动控制，同时通过MCGS组态软件完成了实时数据的采集，实时曲线、历史曲线、历史报表等的输出，实现了对整个控制过程的监控，严格的把冷却塔烟气出口温度控制在要求范围内。
关键词：铜冶炼；烟气；温度控制；可编程控制器；MCGS组态The control system design of flue gas cooling based on MCGSAbstractCopper as a basic material in industry and agriculture, military, and other important sectors , has already been used in a long time ago.With the rapid development of science and technology, the more widely used of copper products, the more strictly required on its quality in all sectors, and copper smelting industry has followed a rapid development. However, the smelting of copper from industrial development brought about by the negative impact should not be overlooked. The negative impact should not be overlooked which the smelting of copper industrial development broughtThe flue gas that mixing a large number of SO2 which produced by copper smelting process directly vented into the atmosphere, on the one hand, the natural environment will be polluted, on the other hand SO2 is the raw material of acid making. It caused a waste of resources, both from the environmental and economic point, The recycling of SO2 gas is very important. However, The flue gas must be cooling and electrostatic dust before recoverying it。
冷却水循环系统
冷却水循环系统
导论
冷却水循环系统是工业中常见的关键设备之一，用于降低设备温度并维持稳定的工作状态。
本文将介绍冷却水循环系统的工作原理、组成部分及其在工业生产中的重要性。
工作原理
冷却水循环系统通过将冷却水流经设备表面，吸收设备产生的热量，然后将热水带回冷却塔或冷却器中重新降温，形成循环。
这样循环不断进行，使设备保持在合适的工作温度范围内。
组成部分
冷却水循环系统主要由以下几个部分组成： - 冷却水泵：负责将冷却水从冷却塔或冷却器中抽出，并推送至设备表面。
- 设备表面：冷却水在设备表面流动，吸收设备产生的热量。
- 冷却塔：将带热的冷却水通过散热方式冷却下来，重新循环利用。
- 阀门与管道：用于控制冷却水的流动方向和速率。
- 温度传感器与控制系统：监测设备温度，并根据需要调节冷却水循环系统的工作状态。
工业应用
冷却水循环系统在许多工业生产中扮演着重要的角色。
例如，在钢铁制造过程中，高温设备需要保持稳定的工作温度，而冷却水循环系统正是用来实现这一目的的关键设备。
另外，在发电厂中，也需要大量的冷却水循环系统来冷却发电设备，确保其长时间稳定运行。
结论
冷却水循环系统是工业生产中不可或缺的设备之一，通过将热水循环带走，保证设备处于适宜的工作温度范围内，从而提高生产效率并延长设备的使用寿命。
有效地运用冷却水循环系统，可以为工业生产带来极大的便利和效益。
中央空调系统之空调水循环系统 ppt课件
供回水温度来适应。 • 系统简单，操作方便。 • 一般适用于只有一台冷热源设备和
一台水泵的系统。
中央空调系统之空调水循环系统
空调水系统的形式
1、定流量系统的电动三通阀
中央空调系统之空调水循环系统
空调水系统的形式
2、变流量系统 或称变水量系统。 保持供回水温度为定值，通过
当建筑高度较高，使得水静压大于1.2MPa时，水系统宜 按竖向进行分区以减少系统内的设备、附件、管件及管道 承压。
中央空调系统之空调水循环系统
在100m以上超高 层建筑中，通常 采用以下二种竖 向分区的方法
1)不同分区水系 统合用同一冷热 源，用换热器作 为分界设备。
空调水系统的分区
中央空调系统之空调水循环系统
改变系统中的循环水流量来适 应系统负荷变化的水系统。 适用于有2台或2台以上冷热 源设备和水泵分别并联的场合。 系统中的空调设备通常采用电 动二通阀来控制是否供水。 由负荷的大小确定水泵的开启 台数。
中央空调系统之空调水循环系统
空调水系统的形式
五、一次泵和二次泵系统 按有否两组(台)泵串联工作来划分。
空调水系统
二、空气-水系统(风机盘管+新风系统) 房间的冷（热）负荷由冷（热）水和集中处理的空气共同承担
的空调系统。
中央空调系统之空调水循环系统
空调水系统的工艺流程
• 空调水系统包括：
1、冷媒水系统（空调水系统）
2、冷却水系统
3、冷凝水系统
1-水冷冷水机组 2-锅炉 3-冷冻水泵 4-热水泵 5-冷却水泵 6-冷却塔 7-分水器 8-集水器 9-压差控制阀 10-空调设备 11-自动排气阀 12-膨胀水箱 13-阀门
基于MCGS中央空调冷却水循环系统(超详细).
目录摘要 (2)前言 (2)1.设计准备 (3)1.1设计内容与要求 (3)1.2设计思路 (4)1.3 具体设计及实现功能 (4)2.系统报警记录与参数设置 (4)2.1 报警定义设置 (4)2.1.1 冷却塔储水容量的报警定义设置 (4)2.1.2 冷却塔出水温度报警定义的设置 (5)2.2报警显示的设置 (6)2.3报警数据的设置 (7)2.4报警参数设置 (9)3.历史数据报表和历史曲线的设置 (10)3.1历史数据报表的设置 (10)3.2 历史曲线的设置 (11)4.运行与调试 (14)4.1 系统运行 (14)4.2 系统调试 (14)4.2.1调试中出现的问题 (14)4.2.2 解决方案 (14)5.设计总结 (15)参考文献 (16)答谢 (17)附录 (18)基于MCGS中央空调冷却水循环系统演示摘要冷却水循环系统是中央空调系统中的重要组成部件，它直接影响到中央空调供冷、供热功能的实现效果，所以对它准确的测试与处理要求很高。
本设计研究了基于MCGS组态环境在中央空调冷却水循环系统中得应用。
利用组态软件MCGS设计了冷却水循环系统监控界面，提供了直观、清晰、准确的冷却水循环系统的运行状态，进而为控制运行、维修和故障诊断提供了多方面的可能性，充分提高了系统的工作效率。
关键词中央空调、冷却水循环、MCGSAbstract The cooling water circulation system is a key component in the central air conditioning system, it directly affects the central air-conditioning cooling and heating function to achieve the effect, so it is accurate testing and demanding.This design study Based on MCGS environment have central air-conditioning cooling water circulation system applications. Configuration software MCGS design of the cooling water circulation system monitoring interface provides an intuitive, clear, accurate operational status of the cooling water circulation system, and thus provide a wide range of possibilities for the control of the operation, maintenance and troubleshooting to fully enhance the system efficiency.Key words central air conditioning, cooling water circulation, MCGS前言随着我国国民经济的快速增长，中央空调被广泛使用，尤其是城市的宾馆、饭店、大型商场、娱乐场所、大型写字楼、办公楼、现代化生产车间都相继安装了中央空调设备，它不仅给人们带来舒适的环境，同时也被用来调节工业生产所需环境的温度和湿度。
中央空调冷却循环水系统
中央空调冷却循环水系统一、中央空调冷却循环水系统的组成二、中央空调冷却循环水系统主要由冷却塔、制冷机、冷凝器、循环水泵、控制阀门及相应管路组成。
运行温度一般为30℃—40℃.敞开式运行。
二、冷却循环水系统设计规范及物理场水处理水质标准1.《中华人民共和国国家标准工业循环冷却水处理设计规范》GB50050-951）1)冷却循环水系统中微生物控制指标：异养菌< 5×105 个/ml 2次/周真菌< 10 个/ml 1次/周硫酸盐还原菌 < 50 个/ml 1次/月铁细菌< 100 个/ml 1次/月2)冷却循环水系统腐蚀速率★碳钢换热器管壁的腐蚀速度小于0.125 mm/a★铜合金和不锈钢的腐蚀速度小于0.005 mm/a3)冷却循环水系统污垢热阻★敞开式:水侧管壁的年污垢热阻值为: 2×10-4 — 4×10-4 m2hc/kcal★密封式:水侧管壁的年污垢热阻值为: 1×10-4 m2hc/kcal4)冷却循环水系统中粘泥量<4 ml/m3 （生物过滤网法）1次/天<1 ml/m3 （碘化钾法）1次/天2.《射频式物理场水处理设备》HG/T— 3729—2004敞开式循环冷却水应符合如下水质要求：. 总硬度（以CaCO3计）：≤700mg/L；•总碱度（以碳酸盐硬度CaCO3计）：≤500mg/L；•电导率： <3000 μs/cm(20℃)；•悬浮物SS：≤20mg/L 或根据换热器对SS更严格的要求而定；•油：<5mg/L；•酸碱性： pH≥6.5（25℃）；•全铁Fe：≤0.5mg/L；•异养菌：≤5×104个/ml；•浓缩倍数： >2.5（根据补水水质、环境确定）。
三、冷却循环水系统存在的问题冷却循环水系统主要存在的问题是水垢、腐蚀、菌藻及污垢所形成的复合垢，影响制冷机冷凝器的换热效率及水质控制问题。
中央空调水系统原理解析
中央空调水系统解析1冷却水系统1.1 特点冷却水系统是指从空调主机出来的冷却水经冷却水泵送到冷却塔，冷却后的水从冷却塔底部靠位差，在重力作用下自流至空调主机的循环水系统。
常用水源有：地面水、地下水、海水、自来水等。
冷却水系统可分为直流式、混合式和循环式三种。
1.1.1 直流式冷却水系统在直流式冷却水供水系统中，冷却水经空调主机等用水设备后，直接就近排入下水道或用于农田灌溉，不再重复使用。
这种系统的耗水量很大，适宜用在有充足水源的地方。
1.1.2 混合式冷却水系统混合式冷却水系统如图10-1所示。
混合式冷却水系统的工作过程是，从空调主机中排出的冷却水分成两部分，一部分直接排掉，另一部分与供水混合后循环使用。
混合式冷却水系统，一般适用于使用地下水等冷却水温度较低的场所。
1.1.3 循环式冷却水系统循环冷却水系统的工作过程是，冷却水经过空调主机等设备吸热而升温后，将其输送到喷水池和冷却塔,利用蒸发冷却的原理，对冷却水进行降温散热。
1.2 冷却水的参数冷却水系统工作时，主要应考虑水温、水压和水质等参数是否合乎要求。
1.2.1 冷却水水温冷却水进水温度对非电空调制冷量影响较大，冷却水的进水温度一般不应高于额定温度，一般在24〜30C度为佳。
1.2.2 冷却水水压的要求冷却水水压根据空调主机和冷却塔的配置，一般控制在0.3〜0.6MPa范围内1.2.3 冷却水水质冷却水对水质的要求幅度较宽。
对于水中的有机物和无机物，不要求完全清除，只要求控制其数量，防止微生物大量生长，以避免使其在吸收器、冷凝器或管道系统形成积垢或将管道堵塞。
空调系统冷却水的水质要求应符合下表要求。
项目单位水质标准危害浊度毫克/升根据生产要求确定，一般不应大于20。
当换热器的形式为板式、套管式时，一般不宜大于10过量会导致污泥危害及腐蚀含盐量毫克/升施放缓蚀剂时，一般不宜大于2500腐蚀、结垢随含盐量增加而递增碳酸盐硬度毫克当量/升 a.在一般水质条件，若不采用投加阻垢分散剂，不宜大于3b.投加阻垢分散剂时，应根据所投加药剂的品种、配方及工况条件确定，可控制在6〜9钙离子Ca2+毫克当量/升投加阻垢分散剂时，应根据所投加药剂的品种，配方和工况条件确定，一般情况低限不宜小于1.5（从腐蚀角度），高限不宜大于8（从阻垢角度要求）结垢镁离子Mc|+毫克当量/升不宜大于5,并按MgT（毫克/升）xSiO2（毫克/升）<15000验证（Mg+以CaCO#,SiO2以SiO?计）产生类似蛇纹石组成污垢，粘性很强铝Al3+毫克/升不宜大于0.5（以Al3+计）起粘结作用，促进污泥沉积铜面+毫克/升一般不宜大于0.1,投加铜缓蚀剂时应按试验数据确定产生点蚀，导致局部腐蚀氯根Cl-毫克/升 a.投加缓蚀剂时，对不锈钢设备的循环用水中不应大于300（指含铭、银、钛、铝等合金的不锈钢）b.投加缓蚀剂时，对碳钢设备的循环用水不应大于500强烈促进腐蚀反应，加速局部腐蚀，主要是裂隙腐蚀、点蚀和应力腐蚀开裂硫酸根SQ2-毫克/升投加缓蚀剂时,Cf x SO2-<75000对系统中的混凝土材质的影响控制要求应符合TJ21-77《工业与民用建筑工程地质规范》附录五的规定它是硫酸盐还是原菌的营养源，浓度过高会出现硫酸钙的沉积硅酸（以SiO z）毫克/升 a.不大于175b.Mg2+（毫克/升，以CaCG#）x SiO2（毫克/升，以SQ出现污泥沉积及硅垢图10-1混合式冷却水系计）V15000油毫克/升不应大于5附于管壁，阻止缓蚀剂与金属表白接触，是污垢粘结剂、营养源磷酸根PO'毫克/升根据磷酸钙饱和指数进行控制引起磷酸钙沉淀异养菌总数个/毫升<5X105产生污泥和沉积物，带来腐蚀，破坏冷却塔木材2冷温水系统冷温水系统的特点是冷热量可以进行远距离输送，冷温水的温度比较稳定，空调系统温度控制比较精确。
